การเข้ารหัสด้วย VEXcode IQ (รุ่นที่ 1)

VEXcode IQ คือสภาพแวดล้อมการเขียนโค้ดสำหรับการเขียนโปรแกรม VEX IQ Robot บทความต่อไปนี้มีลิงก์ไปยังบทความอื่นๆ ที่จะช่วยคุณเริ่มเขียนโค้ดด้วย VEXcode IQ ในตอนท้ายของบทความนี้ คุณจะมีตัวเลือกในการเขียนโปรแกรม VEX Clawbot IQ เพื่อขับเคลื่อนไปข้างหน้าหรือสร้างโปรเจ็กต์เพื่อพิมพ์ 'VEX' บนจอ LCD ของ VEX IQ Brain


หมายเหตุ: เพื่อทดสอบโครงการของคุณในตอนท้ายของบทความนี้ ตรวจสอบให้แน่ใจว่าคุณเริ่มต้นด้วยแบตเตอรี่ IQ ที่ชาร์จแล้ว

บทความนี้จะรวมถึง:

  • ดาวน์โหลดใบสมัคร
  • อุปกรณ์และเทมเพลต
  • การใช้บล็อก
  • ประหยัด
  • อัพเดตเฟิร์มแวร์หากจำเป็น
  • กำลังดาวน์โหลดและใช้งาน
  • กำลังเปิดโครงการ
  • ลิงค์ที่เป็นประโยชน์เพิ่มเติม
  • โครงการแรกของฉัน
    • พิมพ์ตัวอย่าง 'VEX' (ไม่จำเป็นต้องสร้างหุ่นยนต์)
    • ตัวอย่างการขับเคลื่อนไปข้างหน้า (จำเป็นต้องมีการสร้าง Clawbot IQ)

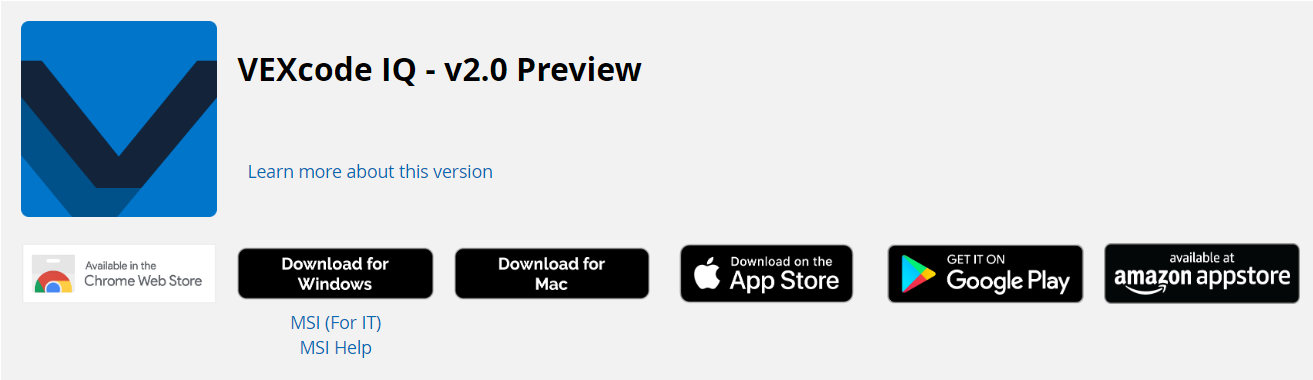

ดาวน์โหลดใบสมัคร

VEXcode IQ ใช้งานได้กับอุปกรณ์หลายประเภท จำเป็นต้องดาวน์โหลดแอปพลิเคชันลงในอุปกรณ์ของคุณ ดูการดาวน์โหลด VEXcode หน้า


ลิงค์ต่อไปนี้จะช่วยคุณดาวน์โหลดแอปพลิเคชันลงในอุปกรณ์ของคุณ:


อุปกรณ์และเทมเพลต

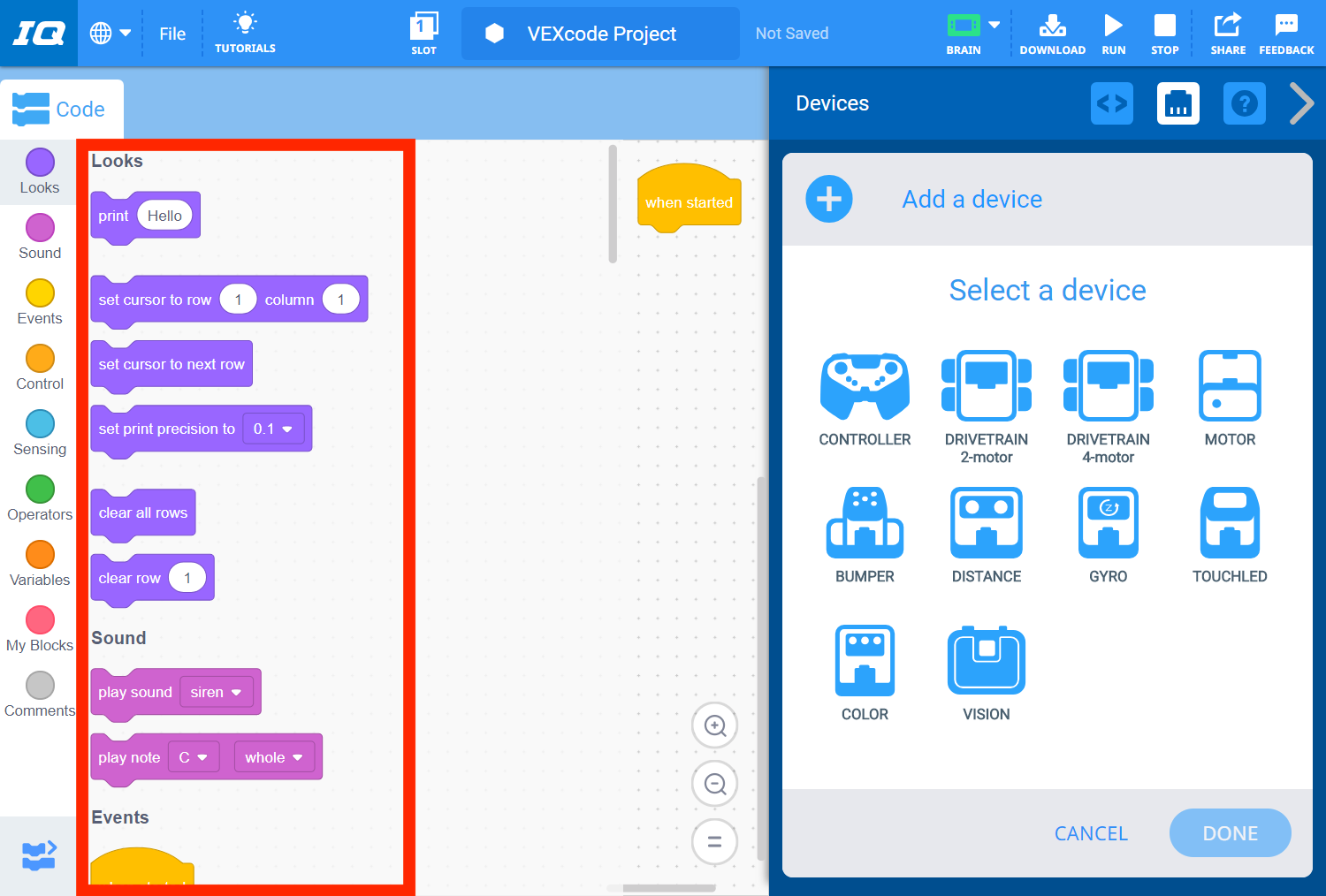

เมื่อคุณเปิดโปรเจ็กต์ VEXcode IQ ใหม่ รายการ โปรเจ็กต์จะถูกตั้งค่าให้ใช้ VEX IQ Brain เท่านั้น บล็อกเดียวที่จะปรากฏในกล่องเครื่องมือคือบล็อกเริ่มต้น

โปรเจ็กต์ได้รับการปรับแต่งโดยการเพิ่มอุปกรณ์ที่ใช้กับหุ่นยนต์ของคุณ บล็อกเพิ่มเติมจะเติมกล่องเครื่องมือสำหรับแต่ละอุปกรณ์ที่เพิ่ม


ตัวอย่างเช่น การเพิ่มอุปกรณ์ 'DRIVETRAIN 2 motor' จะเพิ่มชุดของบล็อก 'Drivetrain' ลงใน Toolbox


มี VEX IQ build มาตรฐานจำนวนหนึ่ง เช่น Clawbot และ Autopilot ที่สามารถใช้ในห้องเรียนและ VEX STEM Labs

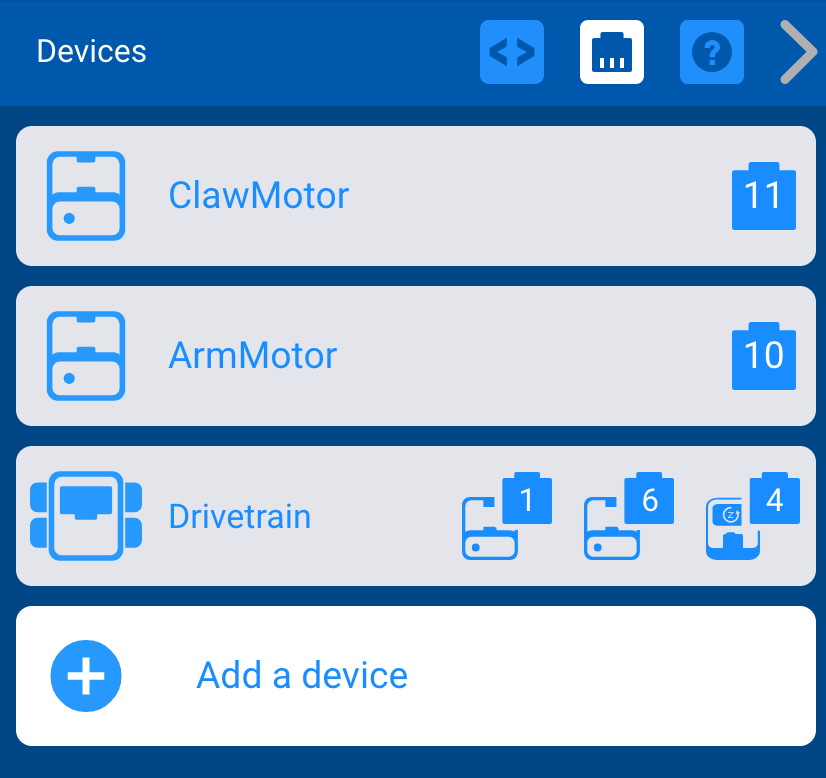

VEXcode IQ มีเทมเพลตจำนวนหนึ่งที่ตั้งค่าไว้สำหรับบิวด์เหล่านี้แล้ว ตัวอย่างเช่น วิธีง่ายๆ ในการเริ่มต้นโปรเจ็กต์ VEXcode IQ สำหรับ Clawbot IQ คือการใช้เทมเพลตตัวอย่าง วิธีนี้จะกำหนดค่าอุปกรณ์ของ Clawbot และเพิ่มบล็อกของอุปกรณ์เฉพาะลงในกล่องเครื่องมือ

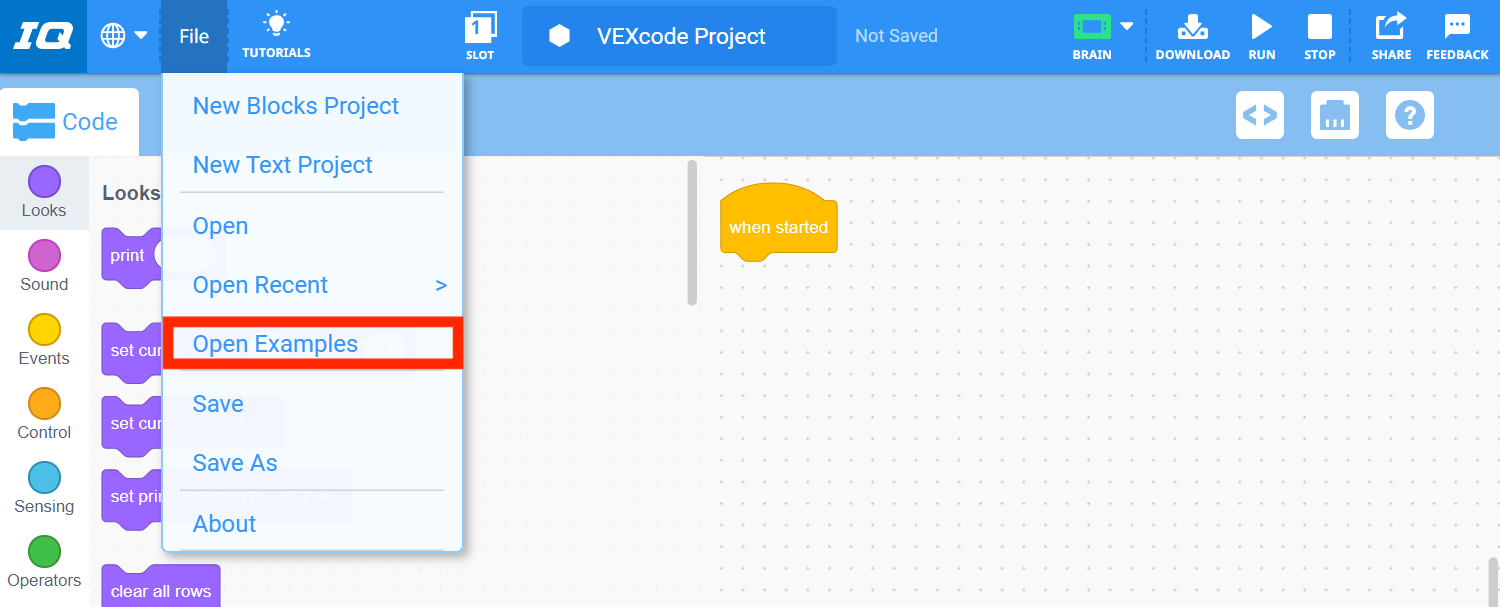

เปิดโครงการตัวอย่างโดยเลือก 'เปิดตัวอย่าง' จากเมนูไฟล์


เลือก 'เทมเพลต' จากแถบตัวกรอง


จากนั้นเลือกเทมเพลต Clawbot (ระบบขับเคลื่อน 2 มอเตอร์)

หมายเหตุ: ดูส่วน Robot Config ของบทความสำหรับข้อมูลเพิ่มเติมเกี่ยวกับการกำหนดค่าอุปกรณ์


การใช้บล็อก

VEXcode IQ เปิดเป็นโปรเจ็กต์ Blocks การเขียนโปรแกรมด้วยบล็อกทำให้มีสภาพแวดล้อมที่สามารถเข้าถึงได้ โดยมีเกณฑ์การเข้าต่ำมาก อย่างไรก็ตาม การเขียนโค้ดโปรเจ็กต์ Blocks ยังช่วยให้สามารถเขียนโปรแกรมในระดับสูงได้อีกด้วย

คุณสามารถเพิ่มบล็อกลงในโปรเจ็กต์ได้โดยการลากบล็อกจากกล่องเครื่องมือไปยังพื้นที่ทำงาน


 สามารถลบออกจากโครงการได้อย่างง่ายดายด้วยการลากบล็อกออกจากพื้นที่ทำงาน


บทความที่เป็นประโยชน์เพิ่มเติมบางส่วนที่ใช้บล็อก ได้แก่ :

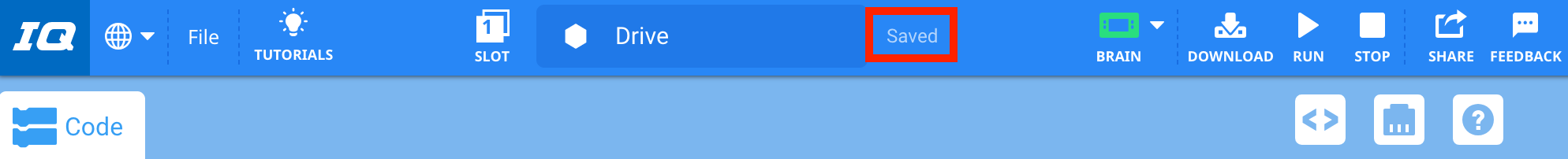

ประหยัด

เมื่อคุณเสร็จสิ้นโปรเจ็กต์ VEX IQ แล้ว จะต้องบันทึกลงในอุปกรณ์ของคุณ การบันทึกโปรเจ็กต์ของคุณจะแตกต่างกันไปขึ้นอยู่กับอุปกรณ์ของคุณ


บทความต่อไปนี้อธิบายวิธีบันทึกโปรเจ็กต์ของคุณบนอุปกรณ์ของคุณ:


อัพเดตเฟิร์มแวร์หากจำเป็น

VEX IQ Brain และอุปกรณ์อัจฉริยะอื่นๆ มีซอฟต์แวร์พื้นฐานที่ช่วยให้อุปกรณ์ทำงานร่วมกับโปรเจ็กต์ VEXcode IQ ได้ ซอฟต์แวร์นี้เรียกว่าเฟิร์มแวร์หรือเรียกอีกอย่างว่า VEXos


หากเฟิร์มแวร์ไม่อัปเดตกับเวอร์ชันปัจจุบันของคุณ VEXcode IQ คุณจะไม่สามารถดาวน์โหลดโปรเจ็กต์ของคุณไปยัง IQ Brain VEXcode IQ แจ้งเตือนคุณเมื่อเฟิร์มแวร์ไม่อัปเดตโดยการแสดงไอคอนรูปสมองสีส้มทันทีที่ IQ Brain ที่ขับเคลื่อนด้วยพลังงานเชื่อมต่อกับอุปกรณ์ของคุณ


หมายเหตุ: ดูบทความ เฟิร์มแวร์ - เริ่มต้นใช้งาน - VEXcode IQ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเฟิร์มแวร์

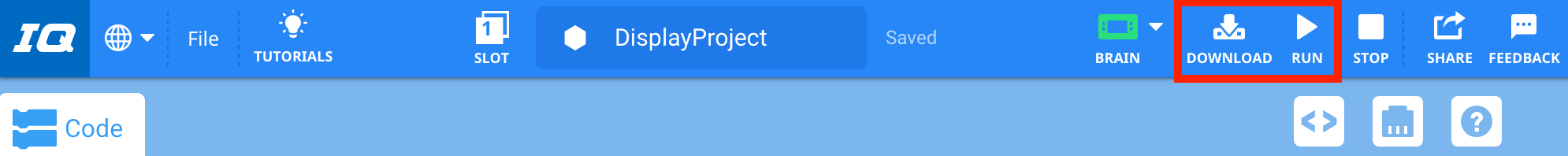

กำลังดาวน์โหลดและใช้งาน


จำเป็นต้องดาวน์โหลดโปรเจ็กต์ VEXcode IQ ของคุณไปยัง VEX IQ Brain เพื่อให้โปรเจ็กต์ของคุณทำงานได้ ทำได้โดยใช้สาย USB เชื่อมต่อระหว่าง IQ Brain และอุปกรณ์ของคุณ

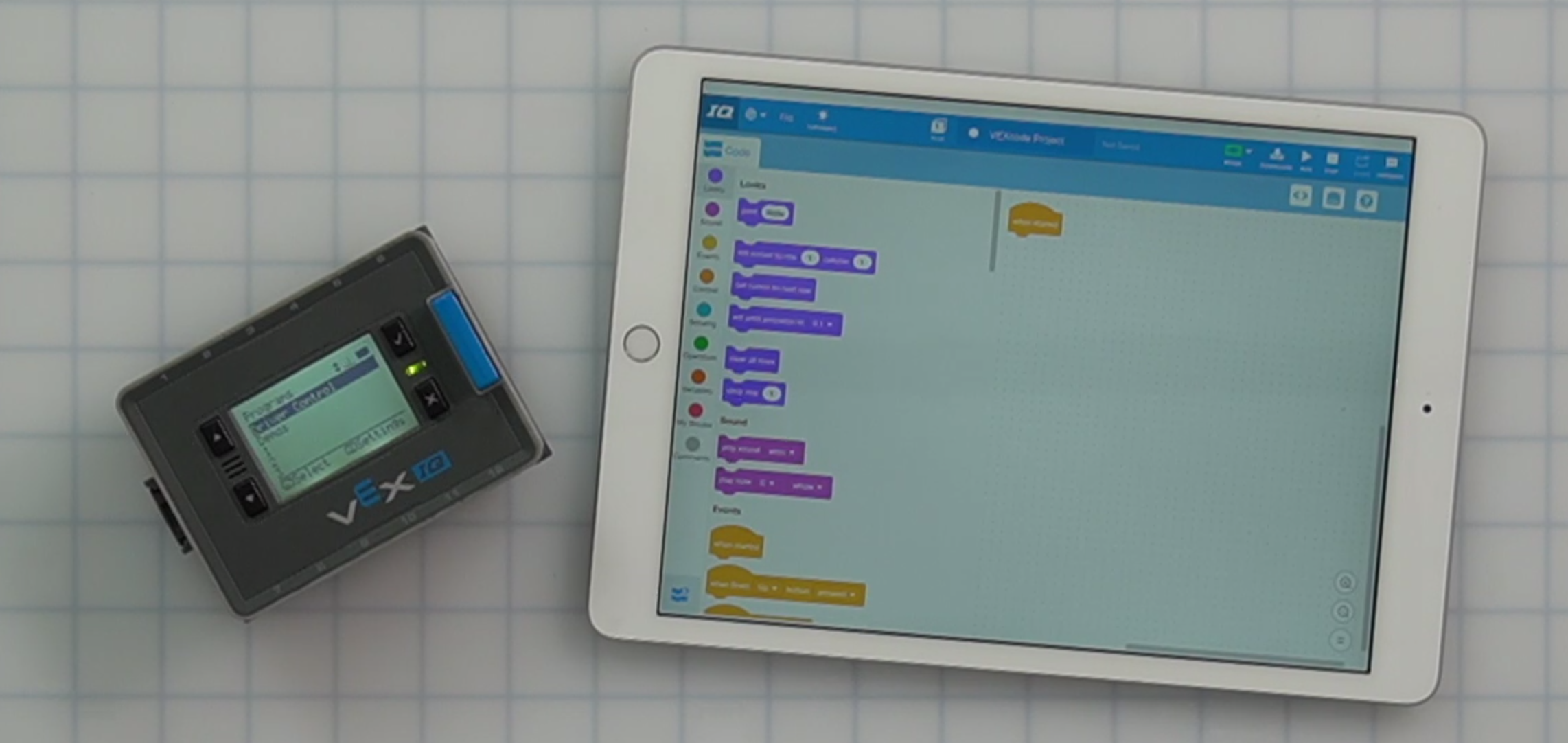

หรือแบบไร้สายกับอุปกรณ์แท็บเล็ต iPad/Android


VEX IQ Brain มีช่องดาวน์โหลดสี่ช่องซึ่งช่วยให้สามารถจัดเก็บโปรเจ็กต์ที่แตกต่างกันสี่โปรเจ็กต์ไว้ใน IQ Brain ในเวลาเดียวกัน

เมื่อเชื่อมต่อ VEX IQ Brain และเลือกช่องแล้ว โปรเจ็กต์ของคุณจะสามารถดาวน์โหลดไปยัง IQ Brain แล้วจึงเรียกใช้ เมื่อดำเนินโครงการ จะช่วยให้คุณเห็นว่าโครงการส่งผลต่อพฤติกรรมของหุ่นยนต์ของคุณอย่างไร

ในบางครั้ง ข้อผิดพลาดในการดาวน์โหลดอาจเกิดขึ้นระหว่างขั้นตอนการดาวน์โหลด อย่างไรก็ตาม สิ่งเหล่านี้มักจะแก้ไขปัญหาได้ง่าย

บทความต่อไปนี้จะช่วยคุณในการดาวน์โหลดและรันโปรเจ็กต์ VEXcode IQ ของคุณ:

หมายเหตุ: ก่อนที่จะดาวน์โหลดโครงการของคุณ ให้ทบทวน รายการตรวจสอบโครงการล่วงหน้า


การเปิดโครงการ

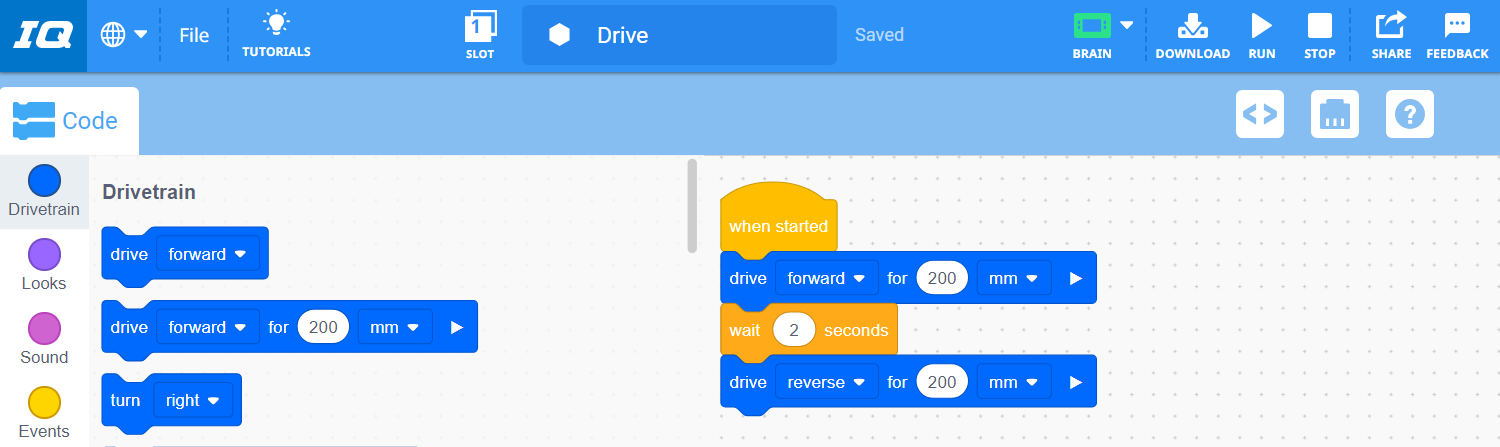

เมื่อโปรเจ็กต์ VEXcode IQ ได้รับการบันทึกบนอุปกรณ์ของคุณแล้ว จะสามารถเปิดได้ในภายหลังเพื่อดาวน์โหลดใหม่ลงบนหุ่นยนต์ของคุณ หรือสามารถแก้ไขโปรเจ็กต์ได้


บทความต่อไปนี้จะช่วยคุณเปิดโปรเจ็กต์ VEXcode IQ บนอุปกรณ์เฉพาะของคุณ:


ลิงค์ที่เป็นประโยชน์เพิ่มเติม

มีบทความ VEX Library เพิ่มเติม ที่จะช่วยเหลือคุณเมื่อทำงานกับ VEXcode IQ

บทความที่เป็นประโยชน์เพิ่มเติมบางส่วนในการเริ่มต้น ได้แก่:

นอกจากนี้ยังมีกิจกรรมที่สนุกสนานและให้ความรู้อีกมากมายที่พบใน VEX IQ STEM Labs



โครงการแรกของฉัน

สองโปรเจ็กต์ต่อไปนี้จะช่วยให้คุณสามารถฝึกสร้างโปรเจ็กต์ใน VEXcode IQ ได้

พิมพ์ 'VEX'

โปรเจ็กต์นี้จะช่วยให้คุณสร้างโปรเจ็กต์ได้โดยไม่ต้องประกอบหุ่นยนต์ สิ่งที่คุณต้องมีคือ VEX IQ Brain และแบตเตอรี่ที่ชาร์จแล้ว ก้อน


ตรวจสอบให้แน่ใจว่า IQ Brain เชื่อมต่อกับอุปกรณ์ของคุณและ เปิดอยู่


เปิดตัว VEXcode IQ

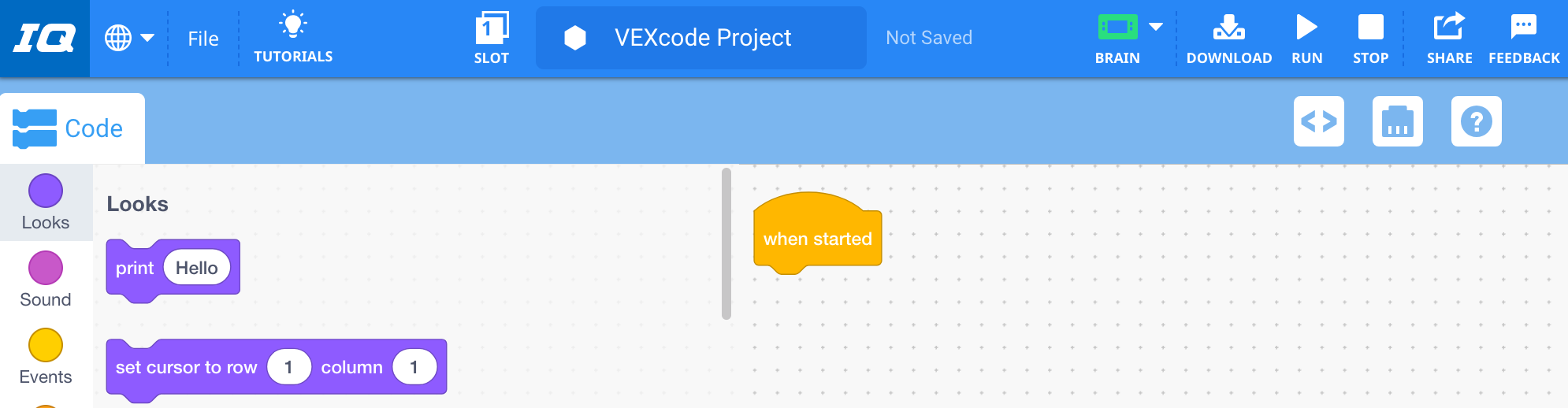

โครงการเปล่าใหม่จะเปิดขึ้น

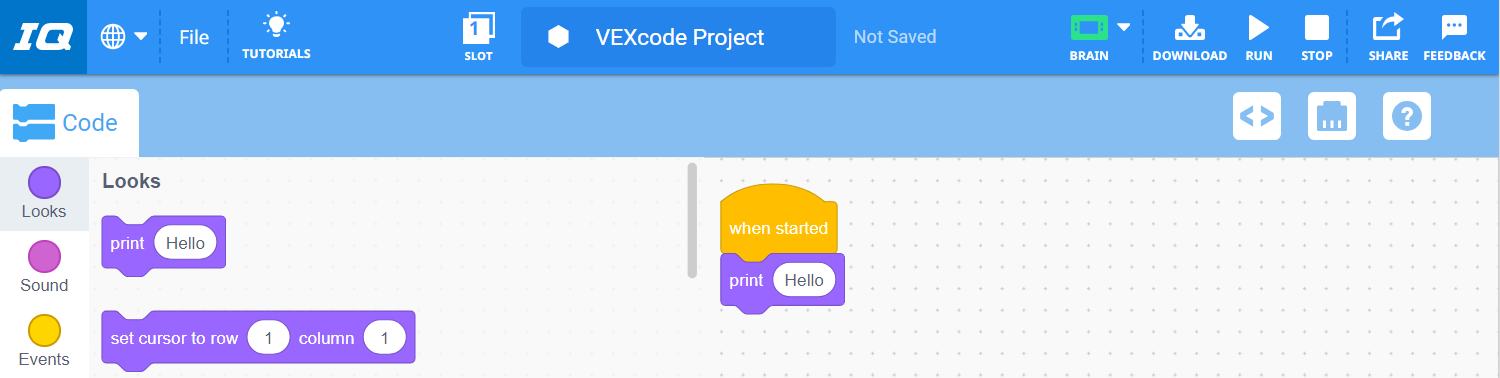

จากหมวดหมู่ 'รูปลักษณ์' ให้เลือกบล็อก [พิมพ์] และแนบไปกับบล็อก {When started}

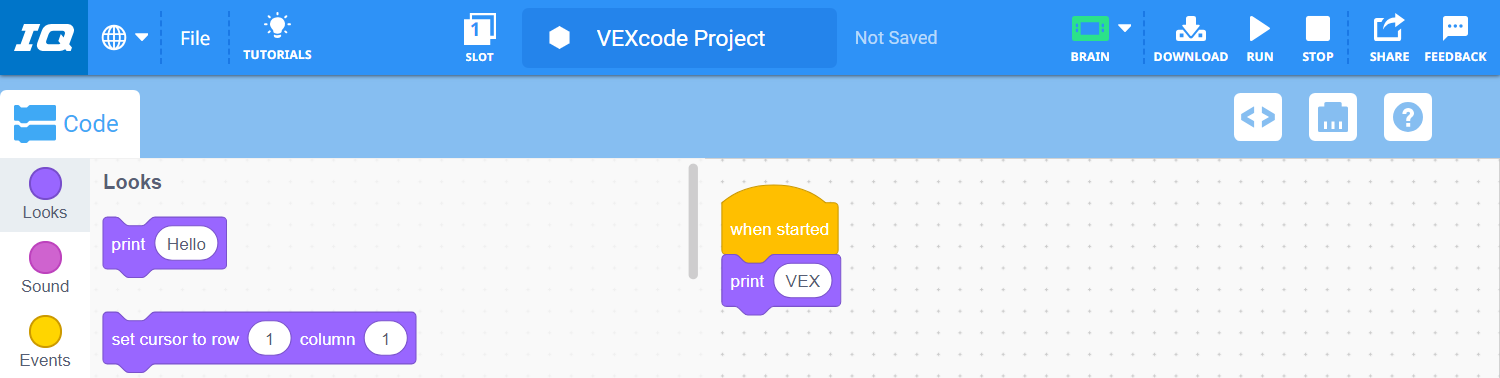

แทนที่คำว่า 'Hello' ในพารามิเตอร์ด้วยคำว่า 'VEX'


บันทึก ดาวน์โหลด และรันโปรเจ็กต์ของคุณ


'VEX' จะพิมพ์บนจอแสดงผล LED ของ IQ Brain

ขับไปข้างหน้า

โปรเจ็กต์นี้มีวัตถุประสงค์เพื่อใช้กับ Clawbot IQ มาตรฐาน ดู Clawbot พร้อมคอนโทรลเลอร์ STEM Lab เพื่อดูคำแนะนำในการสร้าง



ตรวจสอบให้แน่ใจว่า IQ Brain เชื่อมต่อกับอุปกรณ์ของคุณและ เปิดอยู่


เปิดตัว VEXcode IQ


โครงการเปล่าใหม่จะเปิดขึ้น

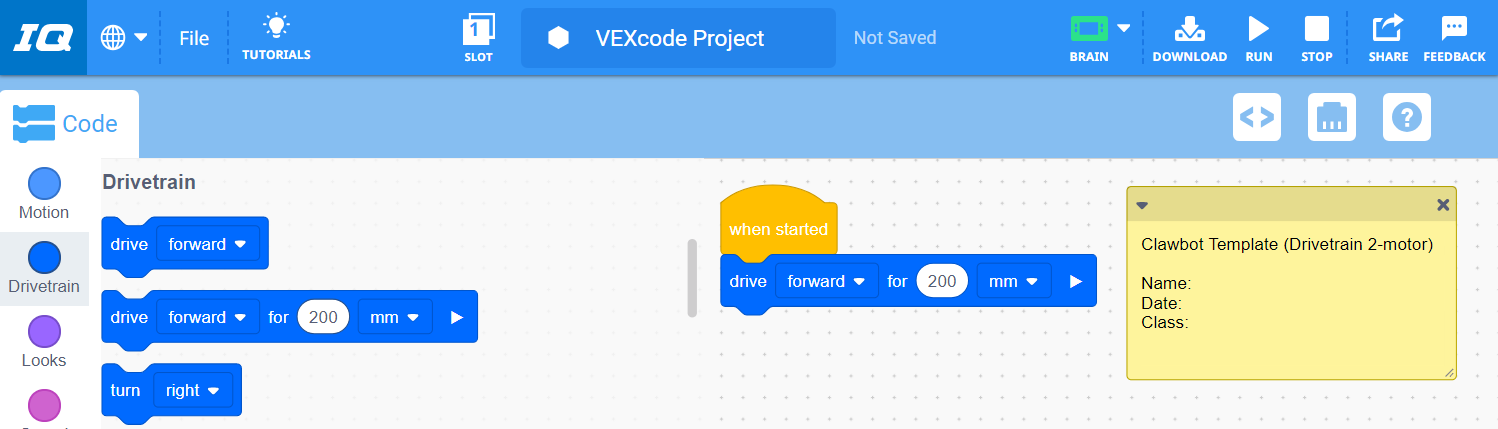

เปิดโครงการ'Clawbot (ระบบขับเคลื่อน 2 มอเตอร์)'

หมายเหตุ: เทมเพลตต้องใช้ไจโรเพื่อเสียบเข้ากับ Smart Port 4


จากหมวดหมู่ 'ระบบขับเคลื่อน' ให้เลือกบล็อก [ขับเคลื่อนสำหรับ] และแนบเข้ากับบล็อก {When started}

หมายเหตุ: การขับเคลื่อนไปข้างหน้า 200 มิลลิเมตรจะทำให้ล้อของ Clawbot เคลื่อนไปข้างหน้าหนึ่งรอบ

บันทึก ดาวน์โหลด และรันโปรเจ็กต์ของคุณ Clawbot จะขับเคลื่อนไปข้างหน้า 200 มม.

หมายเหตุ: หากคุณประสบปัญหาใดๆ เมื่อทำงานกับ VEXcode IQ โปรดใช้ เครื่องมือตอบรับ ที่พบใน VEXcode IQ
