Inzicht in de VEX DEVICE INFO in VS Code voor VEX EXP

DEVICE INFO is een functie van de VEX VS Code Extension. Het DEVICE INFO-overzicht biedt een overzicht van het VEX-apparaat (een VEX Brain of een VEX Controller). Hiermee kunnen we controleren of de apparaten goed werken.

Toegang tot VEX DEVICE INFO in VS Code

  • Start Visual Studio Code op de computer. Klik op het pictogram VEX op de VS Code-activiteitenbalk.

    Het VEX Robotics Extension-pictogram in het VS Code-zijmenu is gemarkeerd.

  • De VEX weergave wordt geopend in de zijbalk. De categorie VEX DEVICE INFO bevindt zich in het midden van de VEX weergave In deze categorie kunt u alle informatie van het aangesloten VEX-apparaat bekijken.

    De VEX Robotics Extension is geopend en de categorie VEX-apparaatinfo wordt weergegeven, met een lijst van alle verbonden apparaten en specifieke informatie over elk apparaat. In dit voorbeeld worden de hersenen, de gedownloade programma's en een controller weergegeven.

 VEX-APPARAATINFO Overzicht

  • De VEX-apparaatindicator.
    De VEX-apparaatindicator geeft aan welk type VEX-apparaat is aangesloten op de VEX VS Code Extension. De VEX-apparaatindicator staat onder VEX DEVICE INFO inclusief het pictogram en het type van het aangesloten VEX-apparaat gevolgd door de Brain-naam.
    Als er een VEX Brain is aangesloten, beweeg de muis dan over de VEX-apparaatindicator. Er verschijnen een Battery Medic-pictogram (alleen V5), een camerapictogram en een gebeurtenislogboekpictogram ernaast.

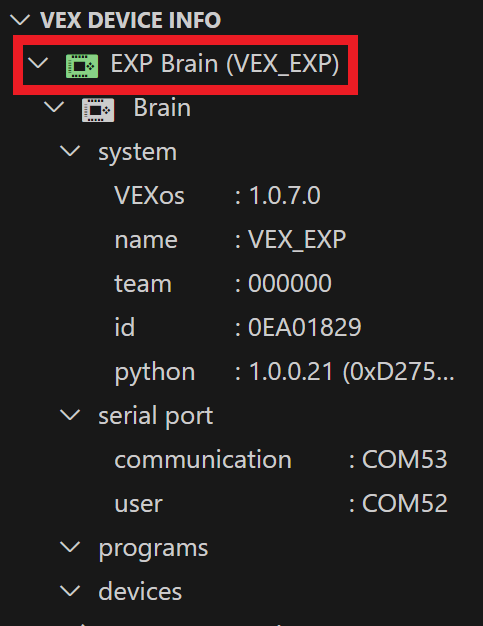

    Sectie VEX-apparaatinfo met de map VEX-apparaatindicator gemarkeerd. In dit voorbeeld luidt de map VEX Device Indicator als EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Camera-icoon - Wanneer hierop geklikt wordt, maakt de VEX-extensie een schermafbeelding van het VEX Brain-scherm.
      Voor instructies over het maken van een schermafbeelding van het VEX Brain Screen in VS Code, raadpleegt dit.
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Gebeurtenislogboekpictogram - Wanneer hierop wordt geklikt, uploadt de VEX-extensie het gebeurtenislogboek van de VEX Brain. Voor nuttige informatie over het uploaden van het gebeurtenislogboek van de VEX Brain in VS Code, raadpleegt dit.

Opmerking: Als een controller is aangesloten op de computer, maar geen radioverbinding heeft met een brein, wordt er geen breinnaam weergegeven naast het controllerpictogram.

  • De Hersenen Categorie
    De Hersenen is de hoofdcategorie voor alle apparaatinformatie met betrekking tot de Hersenen.
    Het Brain-pictogram van de categorie Brain geeft de volgende waarschuwingsberichten weer:

    De map Brain is gemarkeerd onder de map VEX Device Indicator.

    • VEXos verouderde waarschuwing. Wanneer de VEXos-versie van een VEX Brain verouderd is, worden de Brain-pictogrammen geel en verschijnt er een waarschuwingsberichtpictogram naast VEXos onder de subcategorie systeem.

      Het mapicoon van Brain en het pictogram van de VEX-apparaatindicator worden in oranje weergegeven, en er staat een waarschuwingssymbool naast de VEXos-versie van het systeem. Deze signalen wijzen erop dat de VEXos-versie van Brain verouderd is.


      Om deze waarschuwing op te lossen, beweegt u de muis over het pictogram of de tekst van de categorie Brain. Er verschijnt een pijltje omhoog ernaast. Klik op het pijltje omhoog om de VEXos voor de VEX Brain bij te werken.

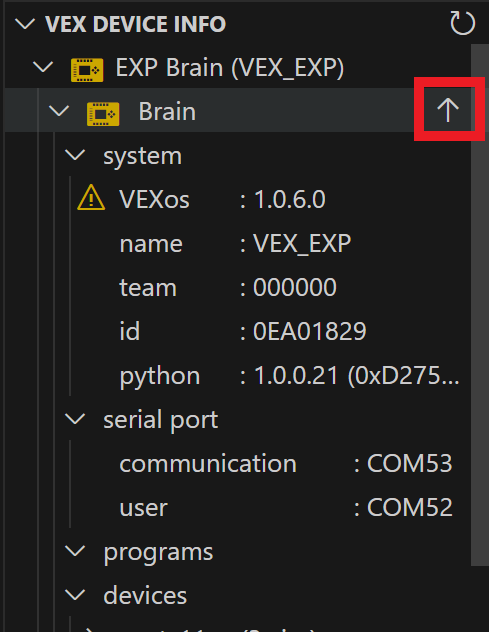

      De cursor bevindt zich boven de verouderde map van Brain en er is een pijltje omhoog naast het mapje gemarkeerd.


      Voor nuttige informatie over het bijwerken van VEXos voor de VEX Brain, kunt u raadplegen.


    • VEX Brain niet gekoppeld waarschuwing. Wanneer een VEX-controller is aangesloten op de computer maar geen draadloze verbinding heeft met een Brain, wordt het pictogram Brain geel en geeft de tekst aan dat Brain - niet verbonden.

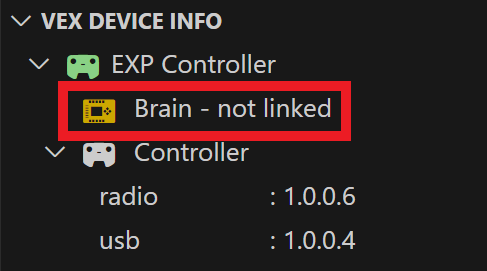

      De map Brain, die zich onder de map VEX Device Indicator bevindt, heeft een oranje pictogram en de tekst Brain, niet gekoppeld. Deze signalen geven aan dat er geen VEX Brain is aangesloten.


      Om deze waarschuwing op te lossen, koppelt u de VEX Controller aan de VEX Brain. Voor nuttige informatie over het koppelen van de VEX Controller met de VEX Brain, bekijk dit artikel voor V5, dit artikel voor EXPen dit artikel voor IQ (2nd).

  • Het systeem Categorie.
    Het systeem is een subcategorie van de Hersenen categorie. De subcategorie systeem bevat informatie over de VEXos-versie van Brain, de naam, het teamnummer, de ID en de Python-runtimeversie.

    De systeemmap en de inhoud ervan worden onder de map Brain weergegeven en gemarkeerd. De systeemmap bevat gegevens over de Brain, en de gegevens luiden VEXos 1.0.7.0, naam VEX_IQ, team 000000, id 0EA81E0D en Python 1.0.0.21.


    In dit gedeelte kunnen we de naam en het teamnummer voor de VEX Brain instellen.

    • De naam voor de VEX Brain instellen. Om de naam voor de VEX Brain in te stellen, beweegt u de muis over de tekst van de naam informatie, klikt u op het potloodpictogram dat ernaast verschijnt en typt u de nieuwe Brain-naam in het tekstvak.
      Voor nuttige informatie over het instellen van de naam van de VEX Brain in VS Code, dit artikel.

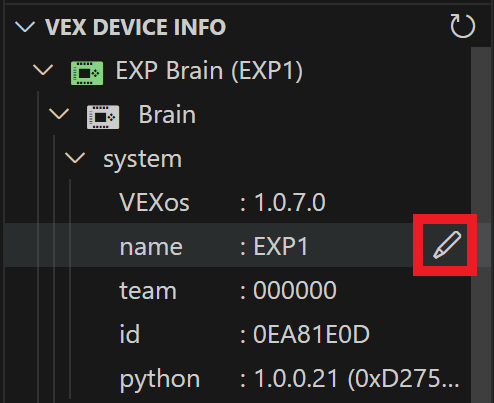

      De cursor beweegt over de optie Naam in de map Systeem en ernaast staat een potloodpictogram dat is gemarkeerd.




    • Het teamnummer voor de VEX Brain instellen. Om het teamnummer voor de VEX Brain in te stellen, beweegt u de muis over de tekst van de team informatie, klikt u op het potloodpictogram dat ernaast verschijnt en typt u het nieuwe teamnummer in het tekstvak.
      Voor nuttige informatie over het instellen van het teamnummer voor de VEX Brain in VS Code, dit artikel.

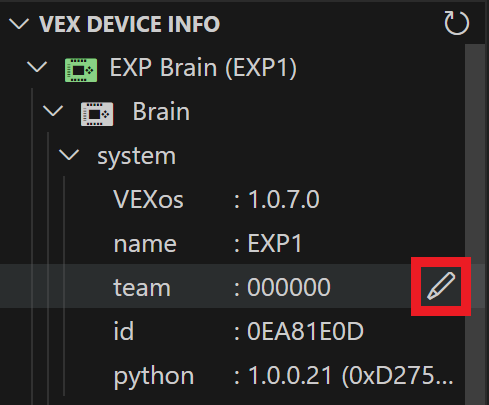

      De cursor beweegt over de optie Team in de map Systeem. Ernaast staat een potloodpictogram dat is gemarkeerd.




  • De seriële poort Categorie.
    De seriële poort is een subcategorie van de categorie Hersenen. De subcategorie seriële poort
    het apparaatpad weer voor elke seriële poort die beschikbaar is voor de VEX Brain.Opmerking: De seriële communicatiepoort wordt gebruikt om programma's te downloaden en de hersenfuncties te besturen. De seriële gebruikerspoort wordt gebruikt om gegevens over te brengen tussen de gebruikersapp die op de Brain draait en de hostcomputer die via USB is aangesloten.

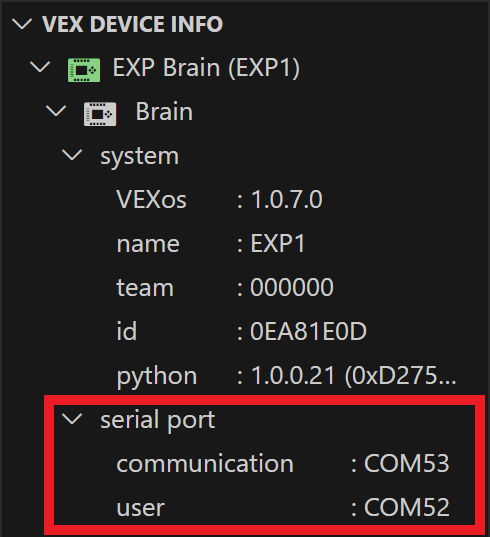

    De map Serial Port en de inhoud ervan worden onder de map Brain weergegeven. De map Seriële poort bevat gegevens over de bekabelde verbinding van de Brain. Deze gegevens luiden Communicatie COM53, Gebruiker COM52.

  • De programma's Categorie.
    De programma's is een subcategorie van de Hersenen Categorie. De subcategorie programma's toont een lijst van alle gebruikersprogramma's die op de VEX Brain zijn gedownload.

    De map Programma's en de inhoud ervan worden onder de map Brain weergegeven. In de map 'Programma's' worden alle gedownloade VEX-projecten op de Brain weergegeven. In dit voorbeeld is er één Python-programma gedownload naar de verbonden Brain.


    In dit gedeelte kunnen we een gedownload programma van de VEX Brain verwijderen of de gedetailleerde programma-informatie bekijken.

    • Een gedownload programma wissen. Om een gedownload programma uit de VEX Brain te verwijderen, beweegt u de muis over de tekst van het geselecteerde programma-item en klikt u op het prullenbakpictogram dat ernaast verschijnt.
      Opmerking: Zodra een programma is gewist, kan het niet meer worden hersteld. Wees voorzichtig bij het gebruik van deze functie.
      Voor nuttige informatie over het verwijderen van een gedownload gebruikersprogramma uit de VEX Brain in VS Code, raadpleegt u artikel.

      De cursor beweegt over een programma in de map Programma's en ernaast is een Prullenbakpictogram gemarkeerd.

    • Gedetailleerde informatie over een programma bekijken. Om de gedetailleerde informatie van een programma te bekijken, klikt u op het pictogram Uitbreiden image of the expand icon in vs code naast het programma in de lijst. Er wordt aanvullende informatie over het gedownloade programma weergegeven, zoals de locatie van de slot, de bestandsnaam, het taaltype, de bestandsgrootte en de downloadtijd.

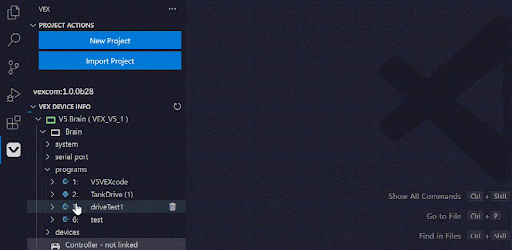

      De map 'Programma's' en de inhoud ervan worden onder de map 'Brain' weergegeven. In dit voorbeeld worden meerdere C/C++-projecten weergegeven. Elke programmamap kan worden geopend om informatie weer te geven die specifiek is voor dat programma. In dit voorbeeld is een programma geselecteerd en de inhoud is Slot 1, Bestand slot_1 bin, Type C++, Grootte 6,20 kB en Tijd Zondag 22 oktober 14.52.10.

  • De apparatencategorie.
    De apparaten vormen een subcategorie van de categorie Hersenen. De subcategorie apparaten toont een lijst van alle apparaten die zijn aangesloten op de Smart Ports van de VEX Brain en de batterij die is verbonden met de VEX Brain.

    De map Apparaten en de inhoud ervan worden onder de map Brain weergegeven. De map 'Apparaten' toont alle apparaten die met de Brain zijn verbonden. In dit voorbeeld worden twee apparaten weergegeven met de tekst "Port 11 3 Wire" en "Controller - not linked".


    In dit gedeelte kunt u gedetailleerde informatie over de aangesloten Smart Port-apparaten bekijken.

    • Gedetailleerde informatie over een apparaat bekijken. Als u gedetailleerde informatie over een Smart Port-apparaat wilt bekijken, klikt u op het uitvouwpictogram naast het apparaatitem. Er wordt aanvullende informatie over het aangesloten apparaat weergegeven, zoals het Smart Port-nummer en het apparaattype.
      Voor nuttige informatie over het gebruik van Smart Ports op de VEX Brain, bekijk dit artikel voor V5, dit artikel voor EXPen dit artikel voor IQ (2nd).

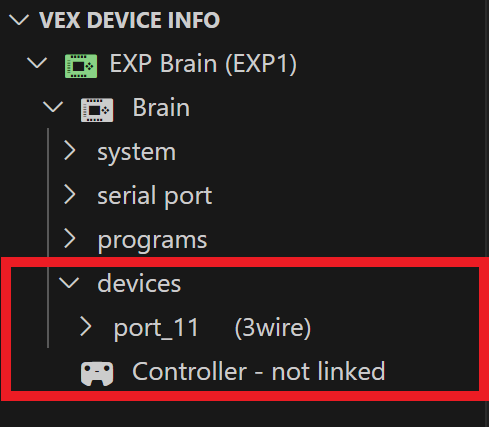

      De map 'Devices' en de inhoud ervan worden onder de map 'Brain' weergegeven. In dit voorbeeld is er één aangesloten Smart Port-apparaat vermeld. U kunt elke Smart Port Device-map openen om informatie weer te geven die specifiek is voor dat apparaat. In dit voorbeeld is een 3-draads apparaat geselecteerd en de inhoud luidt: Type 3-draads, versie 1.0.0.11, Boot 1.0.1.0.

  • De Controller Categorie
    De Controller is de categorie voor apparaatinformatie die gerelateerd is aan controllers. Wanneer een VEX-controller is aangesloten op VS Code, toont de categorie Controller de informatie over de radio- en USB-poorten van de controller.

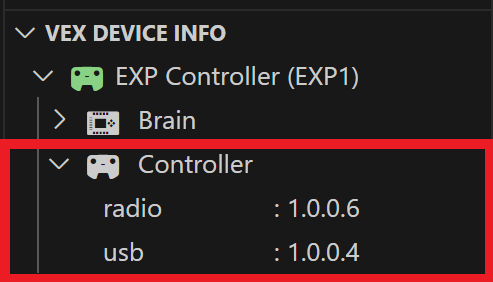

    De map 'Controller' en de inhoud ervan worden weergegeven onder de map 'VEX Device Indicator'. De map 'Controller' kan worden geopend om informatie weer te geven die specifiek is voor de controller. In dit voorbeeld luidt de inhoud van de map: Radio 1.0.0.6 en USB 1.0.0.4.


    Het controllerpictogram van de categorie Controller zal in de betreffende situatie de volgende berichten weergeven:

    • VEXos waarschuwing verouderd. Als de VEXos-versie van een VEX-controller verouderd is, worden de pictogrammen van de en verschijnen er waarschuwingsberichten naast de informatie over de .

      Het mapicoon van de controller en het VEX-apparaatindicatoricoon worden in het rood weergegeven, en er staan ​​waarschuwingssymbolen naast de radio- en USB-informatie. Deze signalen geven aan dat de VEXos-versie van de controller verouderd is.


      Om deze waarschuwing op te lossen, beweegt u de muis over het pictogram of de tekst van de categorie Controller. Er verschijnt een pictogram met omhoog en pijl ernaast. Klik op het pictogram met de pijl omhoog en het symbool om de VEXos voor de VEX-controller bij te werken.

      De cursor bevindt zich boven de map van de verouderde controller en er is een pijltje omhoog naast het gemarkeerde pictogram te zien.


      Voor nuttige informatie over het bijwerken van VEXos voor de VEX Controller, kunt u raadplegen.


    • VEX-controller gekoppeld status. Wanneer een VEX Brain is verbonden met de computer en een radioverbinding heeft met een controller, zal de tekst van de Controller categorie aangeven dat Controller - gekoppeld.

      Controller staat vermeld onder de map VEX Device Indicator. Deze Controller leest Controller, gekoppeld.

    • VEX-controller niet-gekoppeld status. Wanneer een VEX Brain is verbonden met de computer maar geen radioverbinding heeft met een controller, zal de tekst van de aangeven dat controller niet verbonden is.

      De controller staat vermeld in de map VEX Device Indicator. Deze controller leest 'Controller', niet 'gekoppeld'.


      Voor nuttige informatie over het koppelen van de VEX Controller met de VEX Brain, raadpleegt u dit artikel voor V5, dit artikel voor EXP, en dit artikel voor IQ (2e).
