Inzicht in de VEX DEVICE INFO in VS Code – VEX-bibliotheek

Nadat u de VEX VScode-extensiehebt geïnstalleerd, hebt u toegang tot DEVICE INFO. Het DEVICE INFO-overzicht biedt een overzicht van het VEX-apparaat (een VEX Brain of een VEX Controller). Hiermee kunnen we controleren of de apparaten goed werken.

Toegang tot VEX DEVICE INFO in VS Code

Het pictogram van de VEX Robotics-extensie in het zijmenu van VS Code is gemarkeerd.

Start Visual Studio Code op de computer. Klik op het VEX-pictogram op de VS Code-activiteitenbalk.

De VEX Robotics-extensie is geopend en de categorie VEX-apparaatinfo wordt weergegeven, met een lijst van alle verbonden apparaten en specifieke informatie over elk apparaat. In dit voorbeeld worden de hersenen, de gedownloade programma's en een controller weergegeven.

De VEX-weergave wordt geopend in de zijbalk. De categorie VEX DEVICE INFO bevindt zich in het midden van de VEX-weergave In deze categorie wordt alle informatie over de aangesloten apparaten weergegeven.

VEX-APPARAATINFO Overzicht

Het gedeelte 'VEX Device Info' met de map 'VEX Device Indicator' gemarkeerd. In dit voorbeeld staat er in de map VEX Device Indicator 'V5 Brain' (V5_Brain).

De VEX-apparaatindicator

De VEX-apparaatindicator geeft aan welk type VEX-apparaat is aangesloten op de VEX VS Code-extensie. De VEX-apparaatindicator staat onder VEX DEVICE INFO inclusief het pictogram en het type van het aangesloten VEX-apparaat gevolgd door de Brain-naam.

Als er een VEX Brain is aangesloten, beweeg dan de muis over de VEX-apparaatindicator. Er verschijnen een pictogram voor de batterijmedicijn, een camerapictogram en een pictogram voor het gebeurtenislogboek.

Opmerking: Als een controller is aangesloten op de computer, maar geen radioverbinding heeft met een brein, wordt er geen breinnaam weergegeven naast het controllerpictogram.

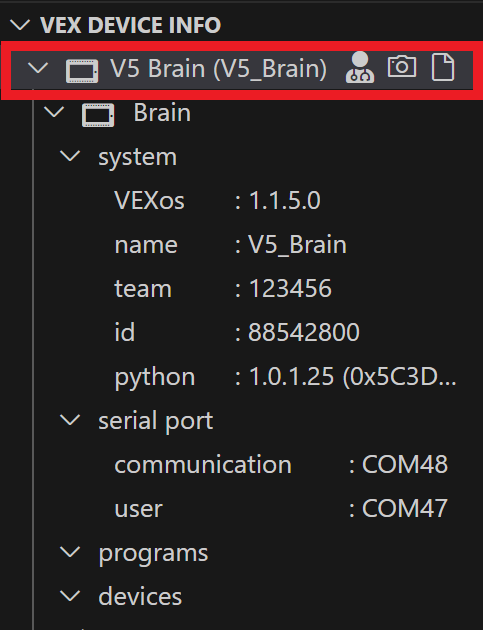

Als de muis over de map VEX Device Indicator beweegt, worden de pictogrammen Battery Medic, Camera en Event Log naast de maptitel weergegeven. Het Battery Medic-pictogram is gemarkeerd.

Batterij Medic-pictogram

Wanneer erop geklikt wordt, downloadt en start de VEX-extensie het programma Batterij Medic.

Het camera-icoon wordt weergegeven in de map rechts van het Battery Medic-icoon.

Camera-icoon

Wanneer hierop geklikt wordt, maakt de VEX-extensie een schermafbeelding van het VEX Brain-scherm.
Voor instructies over het maken van een screenshot van het VEX Brain Screen in VS Code, dit artikel.

Het pictogram voor het gebeurtenislogboek wordt weergegeven in de map rechts van het camerapictogram.

Gebeurtenislogboekpictogram

Wanneer hierop wordt geklikt, uploadt de VEX-extensie het gebeurtenislogboek van de VEX Brain. Voor nuttige informatie over het uploaden van het gebeurtenislogboek van de VEX Brain in VS Code, bekijk artikel.

Brein

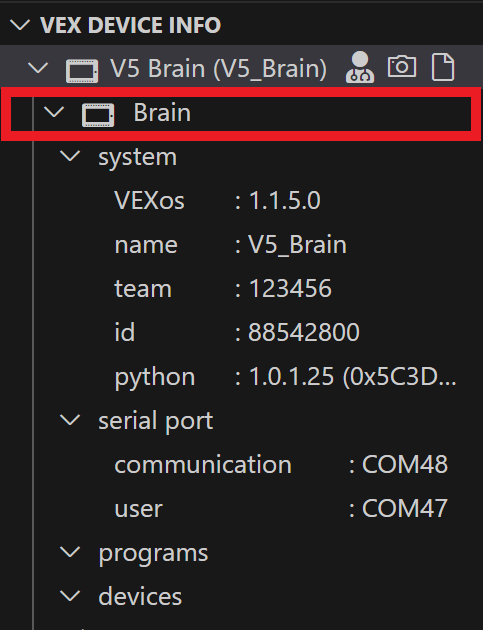

De map Brain is gemarkeerd onder de map VEX Device Indicator.

Brain is de hoofdcategorie voor alle apparaatinformatie met betrekking tot de Brain.
Het Brain-pictogram van de categorie Brain geeft de volgende waarschuwingsberichten weer:

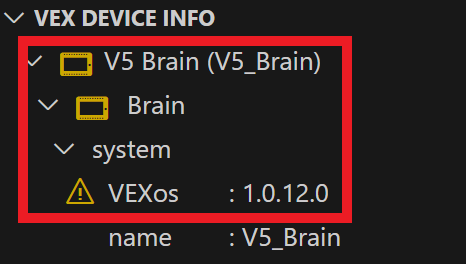

Het mapicoon van Brain en het pictogram van de VEX-apparaatindicator worden in oranje weergegeven, en er staat een waarschuwingssymbool naast de VEXos-versie van het systeem. Deze signalen wijzen erop dat de VEXos-versie van Brain verouderd is.

VEXos-waarschuwing: Verouderde versie

Wanneer de VEXos-versie van een VEX Brain verouderd is, worden de Brain-pictogrammen geel en verschijnt er een waarschuwingsbericht naast VEXos onder de subcategorie systeem.

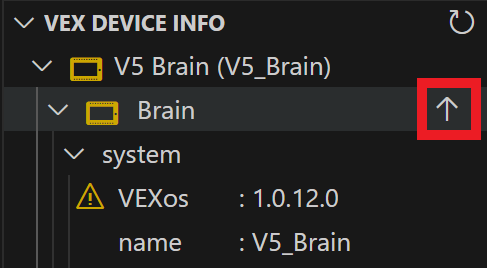

De cursor bevindt zich boven de verouderde map van Brain en er is een pijltje omhoog naast het mapje gemarkeerd.

Om de firmware van Brain bij te werken, beweegt u de muis over het pictogram of de tekst van de categorie Brain. Er verschijnt een pijltje omhoog ernaast. Klik op het pijltje omhoog om de VEXo's voor de VEX Brain bij te werken.

Ga hierheen voor meer informatie over het updaten van firmware met de VEX VScode-extensie.

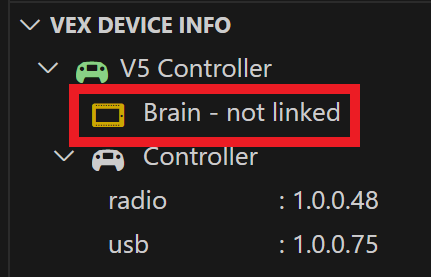

De map Brain, die zich onder de map VEX Device Indicator bevindt, heeft een oranje pictogram en de tekst Brain, niet gekoppeld. Deze signalen geven aan dat er geen VEX Brain is aangesloten.

VEX Brain is niet gekoppeld

Wanneer een VEX-controller is aangesloten op de computer maar geen draadloze verbinding heeft met een Brain, wordt het Brain-pictogram geel en geeft de tekst aan dat Brain - niet gekoppeld.

Om deze waarschuwing op te lossen, koppelt u de controller aan de V5 Brain. Voor nuttige informatie over het koppelen van de controller met de V5 Brain, ga hierheen.

Systeem

De systeemmap en de inhoud ervan worden onder de map Brain weergegeven en gemarkeerd. De systeemmap bevat gegevens over de Brain, en de gegevens luiden: VEXos 1.1.5.0, naam V5_Brain, team 123456, id 88542800 en Python 1.0.1.25.

Systeem is een subcategorie van de categorie Hersenen. De subcategorie system biedt informatie over de VEXos-versie van Brain, de naam, het teamnummer, de ID en de Python-runtimeversie.

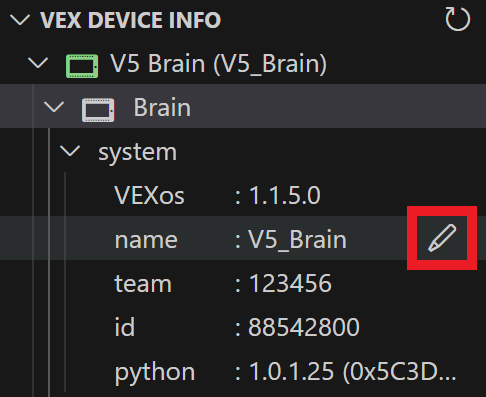

De cursor bevindt zich boven de optie 'Naam' in de map 'Systeem' en er is een potloodpictogram naast gemarkeerd.

Stel de naam van de hersenen

Om de naam voor de V5-hersenen in te stellen, beweegt u de muis over de tekst met de naamgegevens en klikt u op het potloodpictogram dat ernaast verschijnt.

Ga hierheen voor meer informatie over het hernoemen van uw V5 Brain in de VEX VScode-extensie.

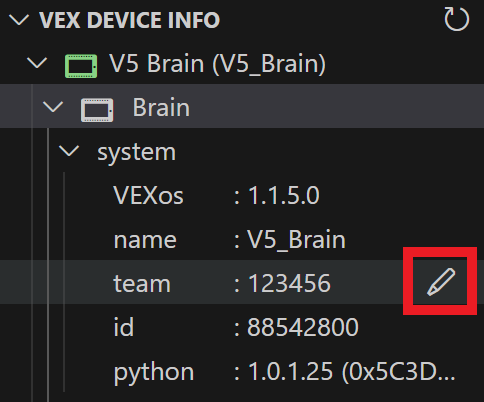

De cursor bevindt zich boven de optie 'Team' in de map 'Systeem' en er is een potloodpictogram naast gemarkeerd.

Stel het teamnummer

Om het teamnummer voor de V5 Brain in te stellen, beweegt u de muis over de tekst met de teaminformatie en klikt u op het potloodpictogram dat ernaast verschijnt.

Ga hierheen voor meer informatie over het instellen van het nummer van je team in de VEX VScode-extensie.

Seriële poort

De map Serial Port en de inhoud ervan worden weergegeven onder de map Brain. De map 'Serial Port' bevat gegevens over de bekabelde verbinding van de Brain. Deze gegevens luiden: Communicatie COM48, Gebruiker COM47.

Seriële poort is een subcategorie van de categorie Brain. De subcategorie seriële poort geeft het apparaatpad weer voor elke seriële poort die beschikbaar is voor de
Brain.
Opmerking: De seriële communicatiepoort wordt gebruikt om programma's te downloaden en de hersenfuncties te besturen. De seriële gebruikerspoort wordt gebruikt om gegevens over te brengen tussen de gebruikersapp die op de Brain draait en de hostcomputer die via USB is aangesloten.

Programma's

De map 'Programma's' en de inhoud ervan worden onder de map 'Brain' weergegeven. In de map 'Programma's' worden alle gedownloade VEX-projecten op de Brain weergegeven. In dit voorbeeld is er één Python-programma gedownload naar de verbonden Brain.

Programma's is een subcategorie van de categorie Hersenen. De subcategorie programma's geeft een lijst weer van alle gebruikersprogramma's die zijn gedownload op de V5 Brain.

Met deze categorie kunt u gedownloade programma's van V5 Brain verwijderen of gedetailleerde programma-informatie bekijken.

De cursor bevindt zich boven een programma in de map Programma's en er is een prullenbakpictogram naast het programma dat is gemarkeerd.

Om een gedownload programma uit V5 Brain te verwijderen, beweegt u de muis over de tekst van het geselecteerde programma-item en klikt u op het prullenbakpictogram dat ernaast verschijnt.

Opmerking: Zodra een programma is verwijderd, kan het niet meer worden hersteld. Wees voorzichtig bij het gebruik van deze functie.

Ga hierheen voor meer informatie over het wissen van projecten uit een V5 Brain in de VEX VScode-extensie.

Apparaten

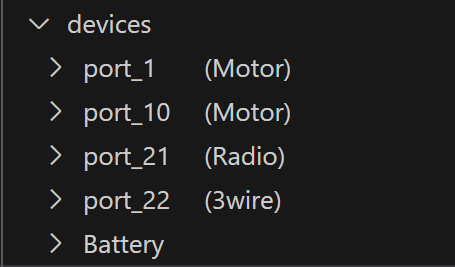

De map 'Devices' en de inhoud ervan worden onder de map 'Brain' weergegeven. In de map 'Apparaten' worden alle apparaten weergegeven die met de Brain zijn verbonden. In dit voorbeeld worden vier apparaten weergegeven, samen met hun poortnummers. De batterij staat ook vermeld in de map 'Apparaten'.

Apparaten is een subcategorie van de categorieHersenen. In de subcategorieapparaten wordt een lijst weergegeven met alle apparaten die zijn aangesloten op de Smart Ports van de V5 Brain en de batterij die op dat moment is aangesloten op de V5 Brain.

De map 'Devices' en de inhoud ervan worden onder de map 'Brain' weergegeven. Elke map met Smart Port-apparaten kan worden geopend om informatie weer te geven die specifiek is voor dat apparaat. In dit voorbeeld is een Motor-apparaat geselecteerd en de inhoud ervan luidt: Type Motor, Versie 1.0.0.31, Boot 1.0.3.0.

Om gedetailleerde informatie te bekijken van een Smart Port-apparaat of batterij die is aangesloten op de Brain, selecteert u het uitvouwpictogram naast het apparaatitem. Er wordt aanvullende informatie over het aangesloten apparaat weergegeven, zoals het Smart Port-nummer en het apparaattype.

Controller

De controller staat vermeld in de map VEX Device Indicator. Deze controller leest "Controller, gekoppeld".

Controller laat zien of een V5 Controller wel of niet gekoppeld is aan de V5 Brain.

Voor informatie over het koppelen van uw V5-controller met uw V5 Brain, klikt u hier.
