VEXcode IQ (प्रथम पीढ़ी) के साथ कोडिंग – वेक्स लाइब्रेरी

VEXcode IQ, VEX IQ रोबोट की प्रोग्रामिंग के लिए कोडिंग वातावरण है। निम्नलिखित लेख अन्य लेखों के लिंक प्रदान करता है जो आपको VEXcode IQ के साथ कोडिंग शुरू करने में मदद करेंगे। इस लेख के अंत में, आपके पास या तो VEX क्लॉबोट IQ को आगे की ओर चलाने के लिए प्रोग्रामिंग करने का विकल्प होगा, या VEX IQ ब्रेन के एलसीडी डिस्प्ले पर 'VEX' प्रिंट करने के लिए एक प्रोजेक्ट बनाने का विकल्प होगा।

VEX IQ रोबोटिक्स प्लेटफॉर्म की प्रचारात्मक छवि, रोबोटिक्स में शुरुआती और शिक्षकों के लिए शैक्षिक संसाधनों, घटकों और प्रोग्रामिंग उपकरणों को प्रदर्शित करती है, जो VEX IQ पारिस्थितिकी तंत्र में व्यावहारिक शिक्षा और नवाचार के महत्व पर प्रकाश डालती है।

नोट: इस लेख के अंत में अपनी परियोजना का परीक्षण करने के लिए, सुनिश्चित करें कि आप चार्ज की गई IQ बैटरीसे शुरू करें।

इस लेख में निम्नलिखित शामिल होंगे:

एप्लिकेशन डाउनलोड करें
उपकरण और टेम्पलेट
ब्लॉक का उपयोग करना
सहेजा जा रहा है
यदि आवश्यक हो तो फर्मवेयर अपडेट करें
डाउनलोड करना और चलाना
एक परियोजना खोलना
अतिरिक्त सहायक लिंक
मेरा पहला प्रोजेक्ट
- 'VEX' उदाहरण प्रिंट करें (रोबोट निर्माण की आवश्यकता नहीं)
- ड्राइव फॉरवर्ड उदाहरण (क्लॉबोट IQ बिल्ड आवश्यक)

एप्लिकेशन डाउनलोड करें

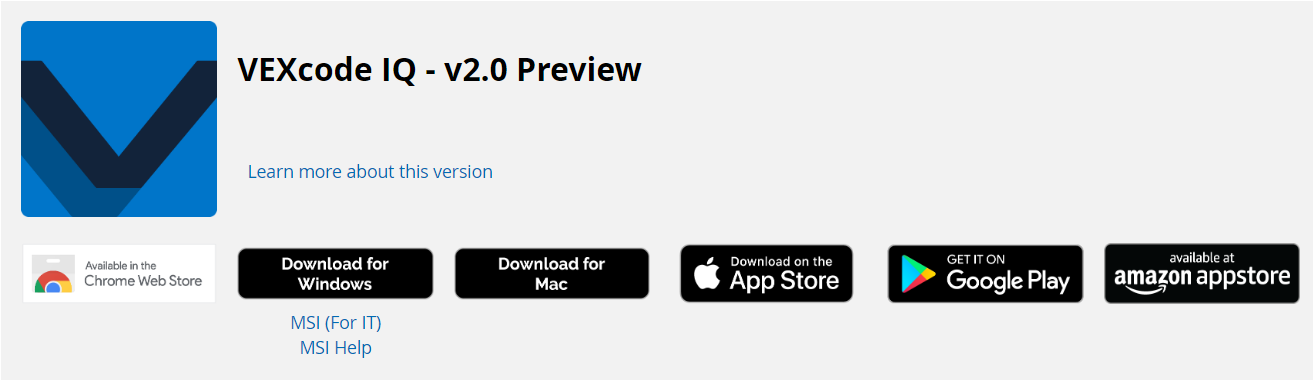

VEXcode IQ कई अलग-अलग प्रकार के उपकरणों के लिए उपलब्ध है। एप्लिकेशन को आपके डिवाइस पर डाउनलोड करना होगा। VEXcode डाउनलोड पृष्ठदेखें.

VEX IQ रोबोटिक्स प्रोग्रामिंग इंटरफ़ेस का स्क्रीनशॉट, जो कोड ब्लॉक और प्रोजेक्ट तत्वों को प्रदर्शित करता है, रोबोटिक्स में शुरुआती लोगों के लिए शैक्षिक संसाधनों और दस्तावेज़ीकरण को दर्शाता है।

निम्नलिखित लिंक आपको अपने डिवाइस पर एप्लिकेशन डाउनलोड करने में मदद करेंगे:

उपकरण और टेम्पलेट

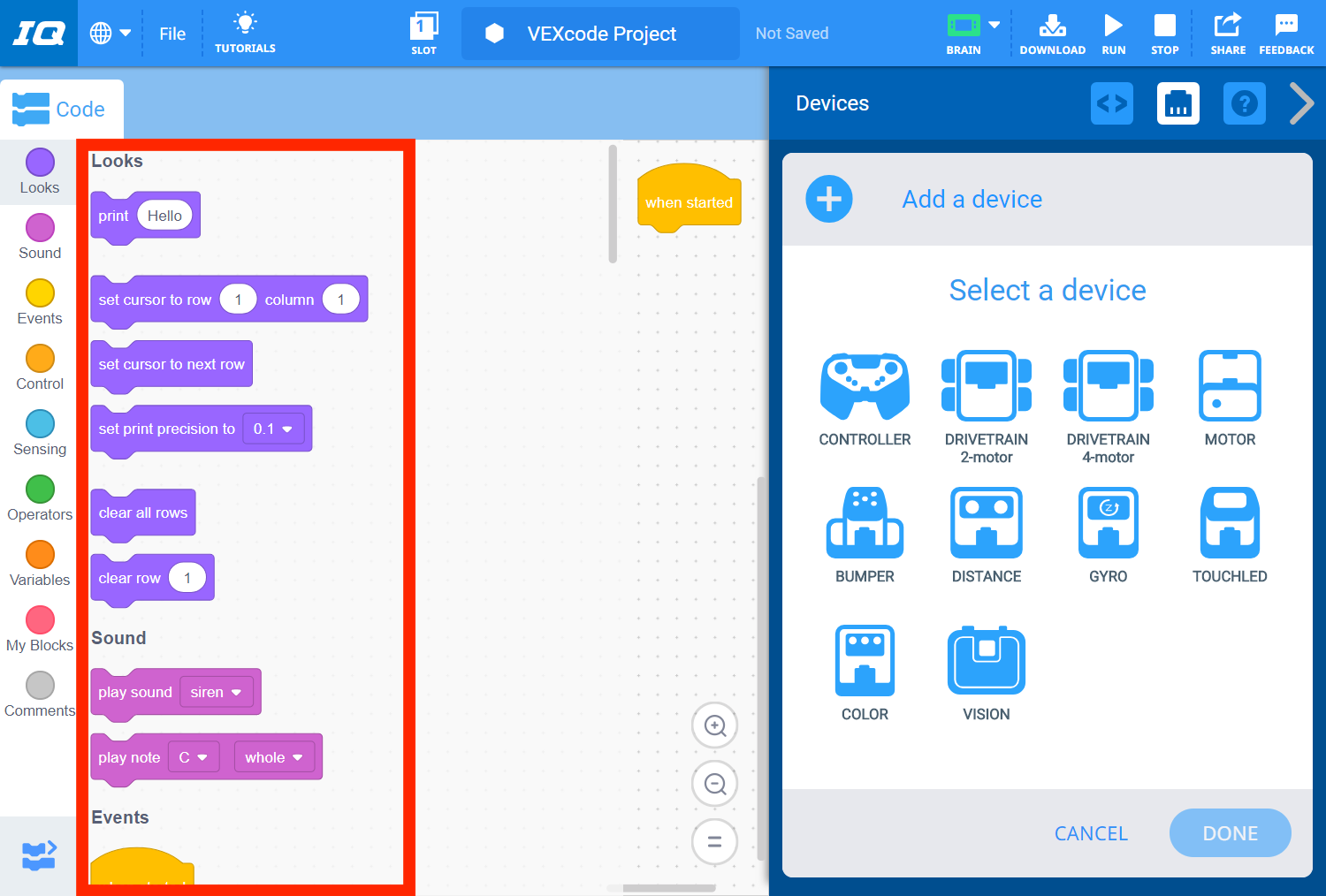

VEX IQ रोबोटिक्स प्लेटफ़ॉर्म इंटरफ़ेस का स्क्रीनशॉट, जो उपयोगकर्ताओं के लिए VEX IQ रोबोटिक्स से संबंधित शैक्षिक संसाधनों, प्रोग्रामिंग टूल और प्रोजेक्ट विचारों का पता लगाने के लिए उपलब्ध मुख्य मेनू विकल्प और सुविधाओं को दर्शाता है।

जब आप नया VEXcode IQ प्रोजेक्ट खोलते हैं, प्रोजेक्ट केवल VEX IQ ब्रेन का उपयोग करने के लिए सेट किया जाता है। टूलबॉक्स में केवल वही ब्लॉक दिखाई देंगे जो डिफ़ॉल्ट ब्लॉक हैं।

आपके रोबोट पर उपयोग किए जा रहे उपकरणों को जोड़कर एक परियोजना को अनुकूलित किया जाता है। अतिरिक्त ब्लॉक प्रत्येक जोड़े गए डिवाइस के लिए टूलबॉक्स को भर देंगे।

VEX IQ रोबोटिक्स सिस्टम घटकों और उनके कनेक्शनों को दर्शाने वाला फ्लोचार्ट, शैक्षिक उद्देश्यों के लिए VEX IQ किटों की स्थापना और प्रोग्रामिंग को समझने में शुरुआती लोगों की सहायता के लिए डिज़ाइन किया गया है।

उदाहरण के लिए, 'ड्राइवट्रेन 2 मोटर' डिवाइस जोड़ने से टूलबॉक्स में 'ड्राइवट्रेन' ब्लॉक का सेट जुड़ जाएगा।

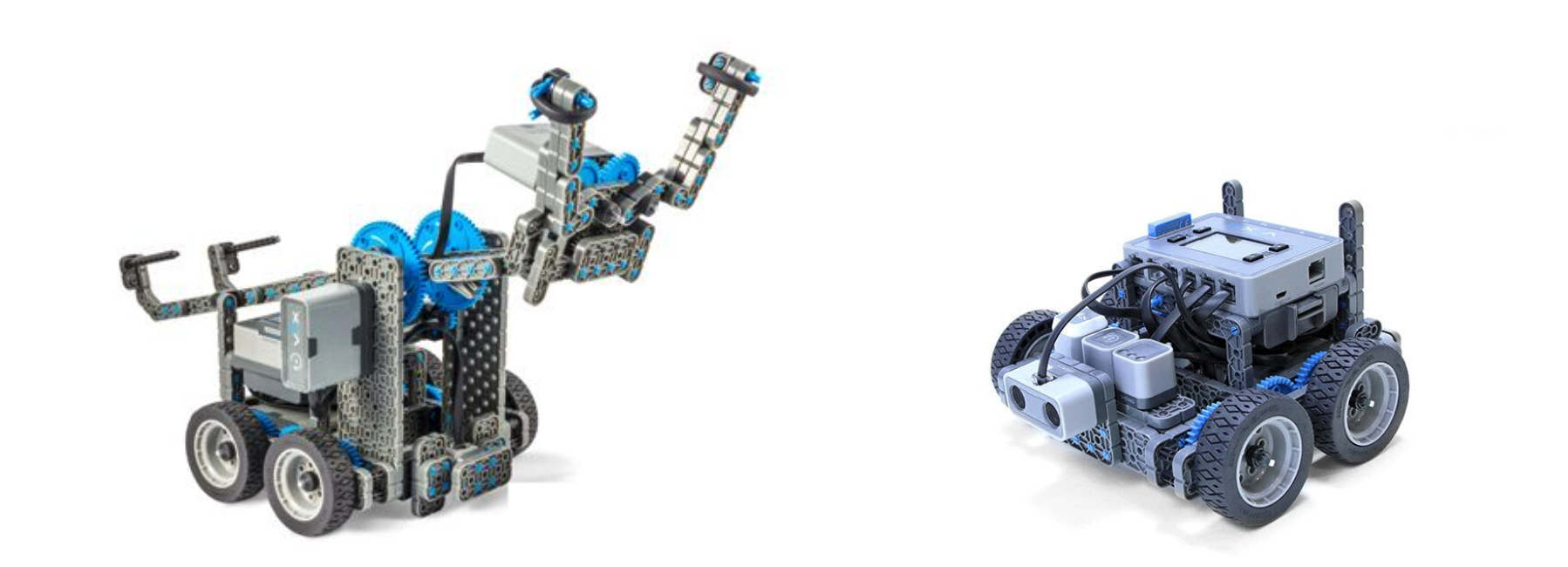

VEX IQ रोबोटिक्स के लिए क्लॉबोट ऑटोपायलट प्रणाली का आरेख, प्रमुख घटकों और कनेक्शनों को दर्शाता है, जिसे रोबोटिक्स में प्रोग्रामिंग और निर्माण अवधारणाओं को समझने में शिक्षकों और छात्रों की सहायता के लिए डिज़ाइन किया गया है।

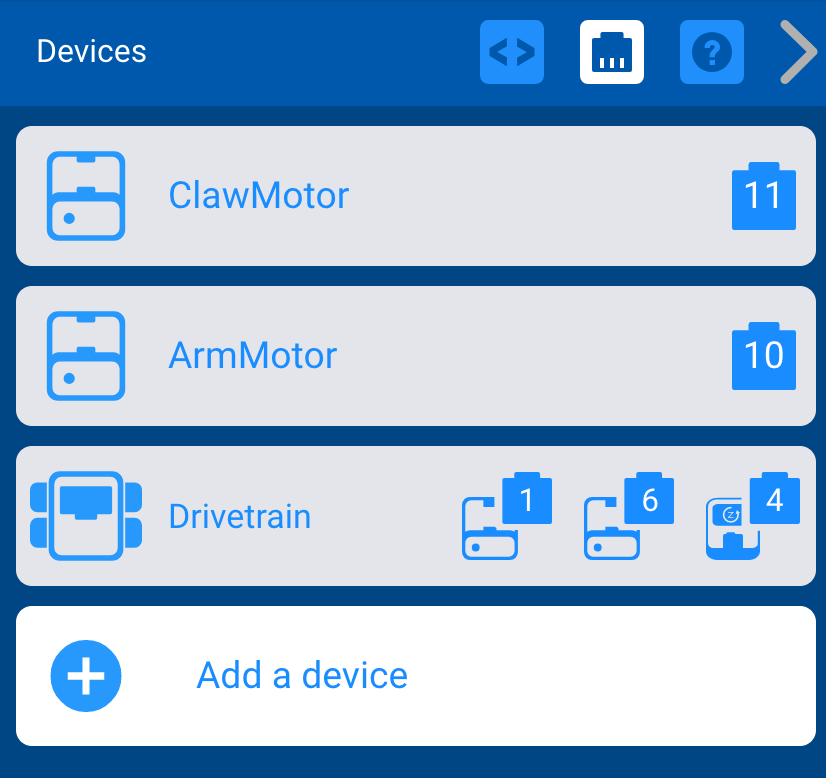

कई मानक VEX IQ बिल्ड हैं, जैसे क्लॉबोट और ऑटोपायलट, जिनका उपयोग कक्षा और VEX STEM लैब्स में किया जा सकता है।

VEX IQ क्लॉबोट उपकरणों का आरेख, शैक्षिक रोबोटिक्स में प्रयुक्त विभिन्न घटकों और विन्यासों को प्रदर्शित करता है, तथा शुरुआती लोगों और शिक्षकों के लिए क्लॉबोट की संयोजन और कार्यक्षमता को दर्शाता है।

VEXcode IQ में इन बिल्ड के लिए पहले से ही कई टेम्पलेट्स स्थापित हैं। उदाहरण के लिए, क्लॉबोट IQ के लिए VEXcode IQ प्रोजेक्ट शुरू करने का एक आसान तरीका एक उदाहरण टेम्पलेट का उपयोग करना है। यह क्लॉबोट के उपकरणों को कॉन्फ़िगर करेगा और विशिष्ट उपकरणों के ब्लॉक को टूलबॉक्स में जोड़ देगा।

VEXcode IQ में फ़ाइल मेनू का स्क्रीनशॉट, VEX IQ रोबोटिक्स प्लेटफ़ॉर्म के भीतर परियोजनाओं को सहेजने, खोलने और प्रबंधित करने के विकल्प प्रदर्शित करता है, जो शैक्षिक संसाधनों और शुरुआती रोबोटिक्स उत्साही लोगों के लिए प्रासंगिक है।

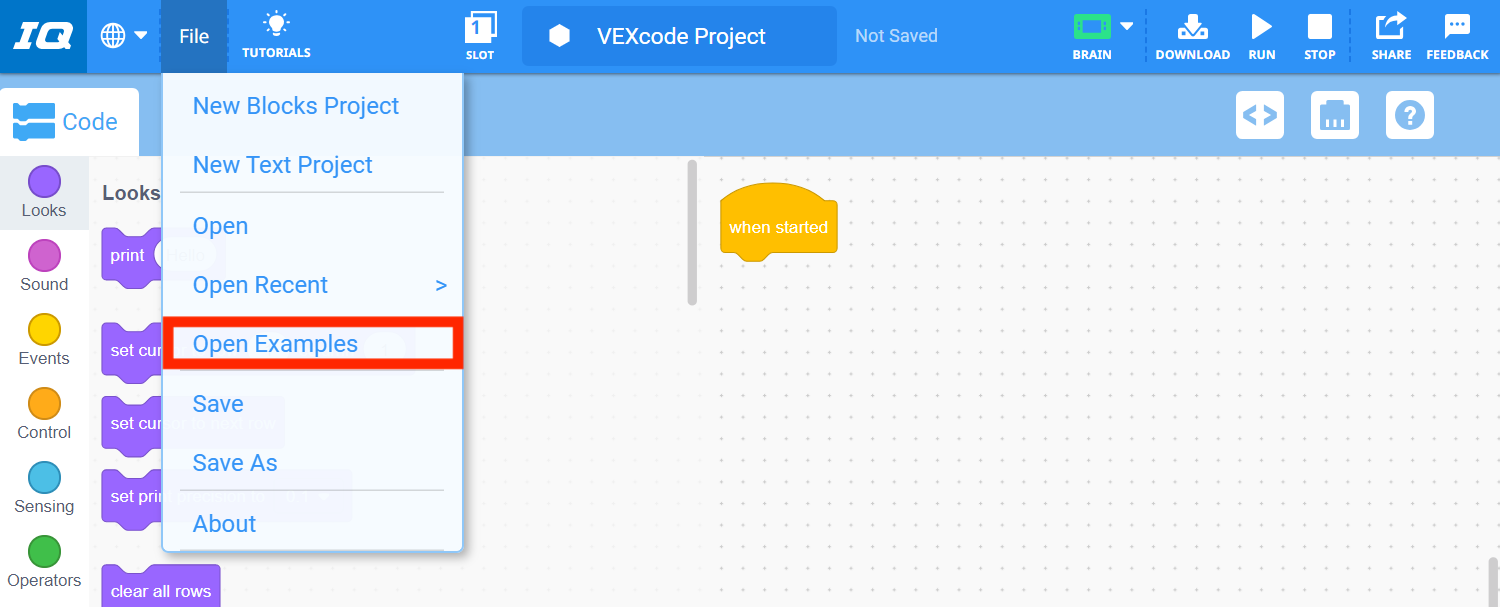

फ़ाइल मेनू से 'उदाहरण खोलें' का चयन करके एक उदाहरण परियोजना खोलें।

VEX IQ फ़िल्टर बार इंटरफ़ेस का स्क्रीनशॉट, जो ज्ञानकोष में VEX IQ रोबोटिक्स प्लेटफ़ॉर्म से संबंधित लेखों को नेविगेट करने और फ़िल्टर करने के विकल्प प्रदर्शित करता है।

फ़िल्टर बार से 'टेम्पलेट्स' चुनें।

VEX IQ रोबोटिक्स ट्यूटोरियल लेख का स्क्रीनशॉट, जिसमें शैक्षिक रोबोटिक्स के लिए घटकों और प्रोग्रामिंग को समझाने वाले आरेख और पाठ शामिल हैं, जो VEX IQ ज्ञानकोष के लीगेसी लेख अनुभाग में स्थित है।

फिर क्लॉबोट (ड्राइवट्रेन 2-मोटर) टेम्पलेट का चयन करें।

नोट: डिवाइसों को कॉन्फ़िगर करने के बारे में अधिक जानकारी के लिए लेख का रोबोट कॉन्फ़िगरेशन अनुभाग देखें।

ब्लॉक का उपयोग करना

VEXcode IQ एक ब्लॉक्स परियोजना के रूप में खुलता है। ब्लॉकों के साथ प्रोग्रामिंग एक ऐसा वातावरण प्रदान करती है जो सुलभ है, तथा इसमें प्रवेश की सीमा बहुत कम है। हालाँकि, ब्लॉक्स प्रोजेक्ट को कोड करने से उन्नत स्तर की प्रोग्रामिंग भी संभव हो जाती है।

किसी ब्लॉक को टूलबॉक्स से कार्यक्षेत्र में खींचकर प्रोजेक्ट में जोड़ा जा सकता है।

VEXcode IQ में ब्लॉक जोड़ने की प्रक्रिया को दर्शाने वाला स्क्रीनशॉट, VEX IQ रोबोट प्रोग्रामिंग के लिए उपलब्ध उपयोगकर्ता इंटरफ़ेस और विकल्पों को दर्शाता है, जो VEX IQ श्रेणी में शैक्षिक संसाधनों के लिए प्रासंगिक है।

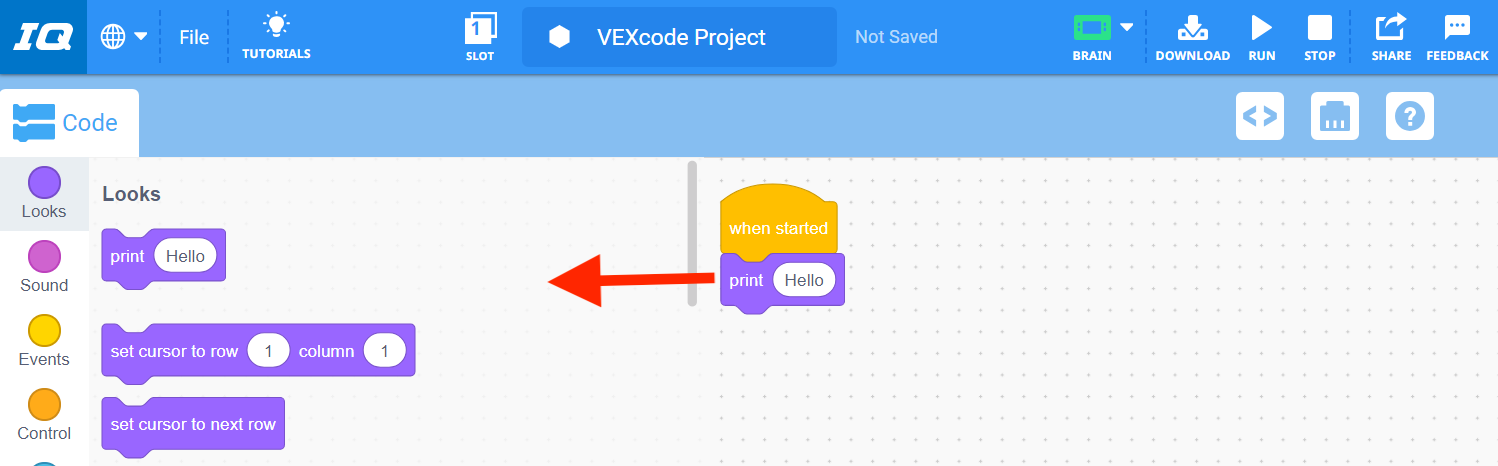

इसे कार्यस्थान से ब्लॉक को खींचकर परियोजना से आसानी से हटाया जा सकता है।

VEX IQ रोबोटिक्स प्लेटफॉर्म से संबंधित विभिन्न घटकों और अवधारणाओं को दर्शाने वाला चित्रण, रोबोटिक्स के क्षेत्र में शुरुआती और शिक्षकों के लिए शैक्षिक संसाधनों, प्रोग्रामिंग और परियोजना विचारों पर प्रकाश डालता है।

ब्लॉकों का उपयोग करने वाले कुछ अतिरिक्त उपयोगी लेख इस प्रकार हैं:

सहेजा जा रहा है

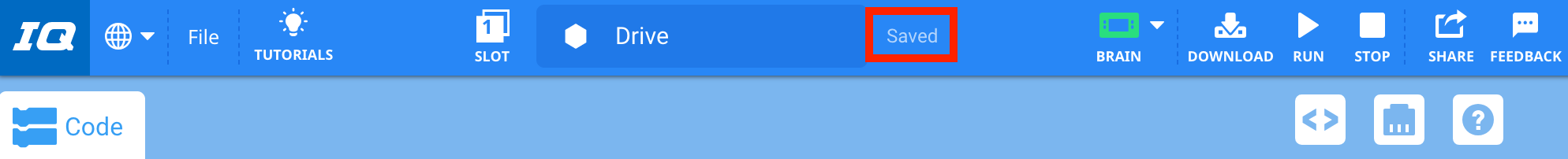

एक बार जब आप अपना VEX IQ प्रोजेक्ट पूरा कर लेंगे, तो उसे आपके डिवाइस में सेव करना होगा। आपके प्रोजेक्ट को सहेजना आपके डिवाइस के आधार पर भिन्न होता है।

सहेजें आइकन शैक्षिक रोबोटिक्स उत्साही लोगों के लिए VEX IQ रोबोटिक्स प्लेटफॉर्म प्रलेखन और संसाधनों से संबंधित सामग्री या प्रगति को सहेजने के विकल्पों का प्रतिनिधित्व करता है।

निम्नलिखित लेख बताते हैं कि आप अपने प्रोजेक्ट को अपने डिवाइस पर कैसे सहेज सकते हैं:

यदि आवश्यक हो तो फर्मवेयर अपडेट करें

VEX IQ ब्रेन और अन्य स्मार्ट उपकरणों में एक अंतर्निहित सॉफ्टवेयर होता है जो उपकरणों को VEXcode IQ प्रोजेक्ट के साथ काम करने की अनुमति देता है। इस सॉफ्टवेयर को फर्मवेयर या अन्यथा VEXos कहा जाता है।

VEXos यूटिलिटी इंटरफ़ेस स्क्रीनशॉट, VEX IQ रोबोटिक्स प्लेटफ़ॉर्म के लिए सुविधाओं और विकल्पों को दर्शाता है, जो ज्ञानकोष में विरासत लेख अनुभाग का हिस्सा है, जिसका उद्देश्य शुरुआती रोबोटिक्स उत्साही लोगों के लिए शैक्षिक संसाधन हैं।

यदि फर्मवेयर आपके वर्तमान संस्करण VEXcode IQ के साथ अद्यतित नहीं है, तो आप अपने प्रोजेक्ट को IQ Brain पर डाउनलोड नहीं कर पाएंगे। जब फर्मवेयर अपडेट नहीं होता है तो VEXcode IQ आपको एक नारंगी ब्रेन आइकन प्रदर्शित करके सचेत करता है, जैसे ही एक संचालित IQ ब्रेन आपके डिवाइस से कनेक्ट होता है।

संज्ञानात्मक कार्यों का प्रतिनिधित्व करने वाले नारंगी मस्तिष्क का चित्रण, शुरुआती रोबोटिक्स उत्साही लोगों के लिए VEX IQ रोबोटिक्स शैक्षिक संसाधनों और ट्यूटोरियल के संदर्भ में उपयोग किया जाता है।

नोट: फर्मवेयर के बारे में अधिक जानकारी के लिए फर्मवेयर - आरंभ करें - VEXcode IQ लेख देखें।

डाउनलोड करना और चलाना

विभिन्न घटकों से जुड़े VEX IQ ब्रेन का आरेख, VEX IQ रोबोटिक्स प्लेटफ़ॉर्म संसाधनों के भाग के रूप में VEXcode IQ के साथ शैक्षिक रोबोटिक्स परियोजनाओं और प्रोग्रामिंग के लिए सेटअप को दर्शाता है।

आपके प्रोजेक्ट को चलाने के लिए आपके VEXcode IQ प्रोजेक्ट को VEX IQ Brain में डाउनलोड किया जाना आवश्यक है। यह IQ ब्रेन और आपके डिवाइस के बीच एक USB कॉर्ड कनेक्ट करके पूरा किया जाता है।

वीईएक्स आईक्यू ब्रेन इंटरफेस को आईपैड पर प्रदर्शित किया गया, जिसमें शैक्षिक रोबोटिक्स के लिए वीईएक्स आईक्यू रोबोटिक्स प्लेटफॉर्म की प्रोग्रामिंग और नियंत्रण सुविधाओं को प्रदर्शित किया गया।

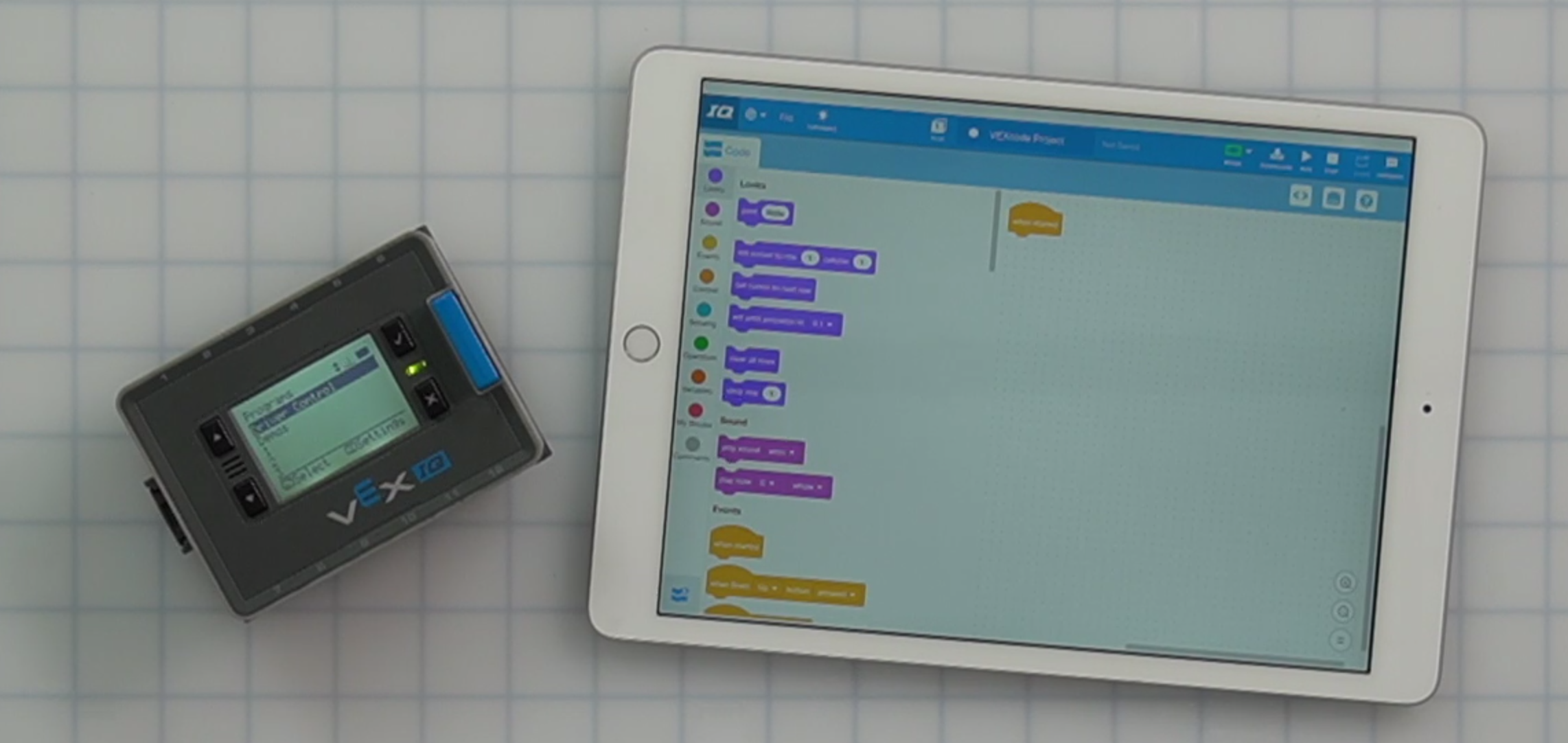

या, आईपैड/एंड्रॉइड टैबलेट डिवाइस के साथ वायरलेस तरीके से।

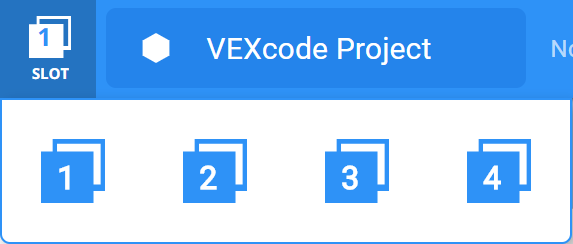

VEX IQ डाउनलोड स्लॉट इंटरफ़ेस का स्क्रीनशॉट, VEXcode IQ सॉफ्टवेयर के लिए चार उपलब्ध डाउनलोड विकल्प प्रदर्शित करता है, जो VEX IQ रोबोटिक्स प्लेटफॉर्म में शिक्षकों और छात्रों के लिए प्रासंगिक है।

VEX IQ ब्रेन में चार डाउनलोड स्लॉट हैं जो एक ही समय में IQ ब्रेन पर चार अलग-अलग परियोजनाओं को संग्रहीत करने की अनुमति देता है।

एक बार VEX IQ ब्रेन कनेक्ट हो जाए और एक स्लॉट चुन लिया जाए, तो आपका प्रोजेक्ट IQ ब्रेन में डाउनलोड किया जा सकता है, और फिर चलाया जा सकता है। जब कोई प्रोजेक्ट चलाया जाता है, तो यह आपको यह देखने की अनुमति देता है कि प्रोजेक्ट आपके रोबोट के व्यवहार को किस प्रकार प्रभावित करता है।

कभी-कभी, डाउनलोड प्रक्रिया के दौरान डाउनलोड त्रुटि हो सकती है। हालाँकि, इनका निवारण करना आमतौर पर आसान होता है।

निम्नलिखित लेख आपको अपने VEXcode IQ प्रोजेक्ट को डाउनलोड करने और चलाने में मदद करेंगे:

नोट: अपना प्रोजेक्ट डाउनलोड करने से पहले, प्रोजेक्ट प्री-डाउनलोडिंग चेकलिस्टकी समीक्षा करें।

एक परियोजना खोलना

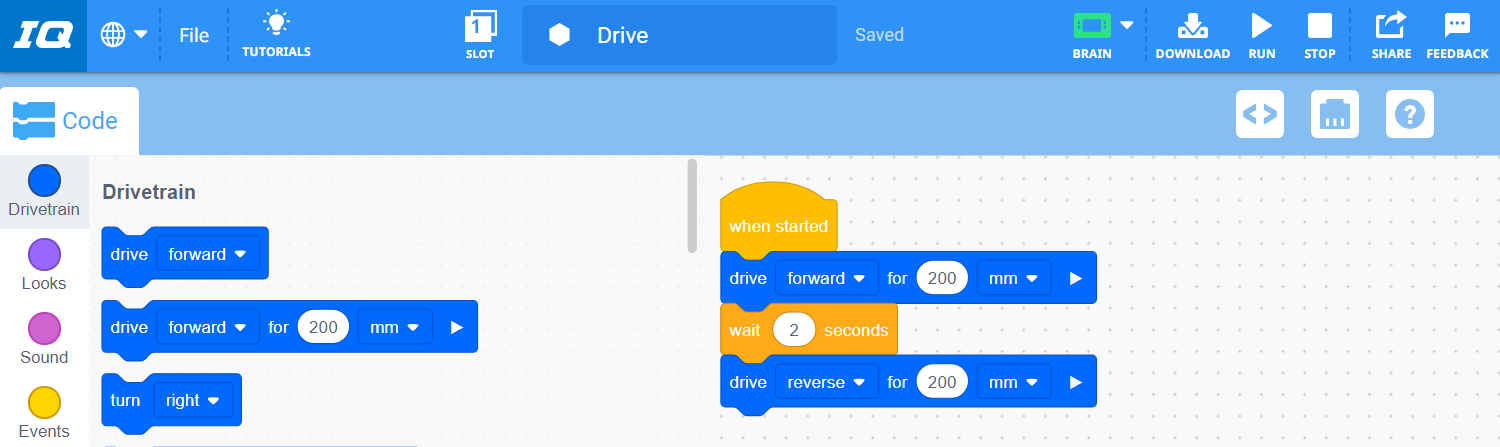

एक बार जब VEXcode IQ प्रोजेक्ट आपके डिवाइस पर सेव हो जाता है, तो इसे बाद में आपके रोबोट पर पुनः डाउनलोड करने के लिए खोला जा सकता है, या प्रोजेक्ट को संशोधित किया जा सकता है।

'एक बार इसे सहेज लिया गया' शीर्षक वाले VEX IQ ज्ञान आधार आलेख का स्क्रीनशॉट, जिसमें VEXcode IQ में परियोजनाओं को सहेजने से संबंधित जानकारी प्रदर्शित की गई है, जिसका उद्देश्य शुरुआती रोबोटिक्स उत्साही लोगों के लिए शैक्षिक उद्देश्यों से है।

निम्नलिखित लेख आपको अपने विशिष्ट डिवाइस पर अपना VEXcode IQ प्रोजेक्ट खोलने में मदद करेंगे:

अतिरिक्त सहायक लिंक

VEXcode IQ के साथ काम करते समय आपकी सहायता के लिए कई अतिरिक्त VEX लाइब्रेरी लेख हैं।

आरंभ करने के लिए कुछ अतिरिक्त उपयोगी लेख इस प्रकार हैं:

VEX IQ STEM लैब्समें कई मजेदार और शैक्षिक गतिविधियाँ भी हैं।

VEX IQ रोबोटिक्स प्लेटफॉर्म का लोगो, जिसमें एक स्टाइलिश रोबोट डिज़ाइन है, जो ज्ञानकोष की IQ श्रेणी में शुरुआती रोबोटिक्स उत्साही लोगों के लिए शैक्षिक संसाधनों, प्रोग्रामिंग और परियोजना विचारों का प्रतिनिधित्व करता है।

मेरा पहला प्रोजेक्ट

निम्नलिखित दो परियोजनाएं आपको VEXcode IQ में परियोजना निर्माण का अभ्यास करने की अनुमति देंगी।

'VEX' प्रिंट करें

यह परियोजना आपको रोबोट को जोड़े बिना ही परियोजना बनाने की अनुमति देगी। इसके लिए केवल VEX IQ ब्रेन और चार्ज बैटरी की आवश्यकता होगी

सुनिश्चित करें कि IQ ब्रेन आपके डिवाइस से जुड़ा हुआ है और पर संचालित है।

VEXcode IQ आइकन, VEX IQ रोबोटिक्स प्लेटफॉर्म का प्रतिनिधित्व करता है, जिसे शैक्षिक उद्देश्यों और शुरुआती रोबोटिक्स उत्साही लोगों के लिए डिज़ाइन किया गया है, जिसमें VEX IQ ज्ञानकोष में प्रोग्रामिंग, निर्माण और परियोजना विचारों पर संसाधन शामिल हैं।

VEXcode IQ लॉन्च करें.

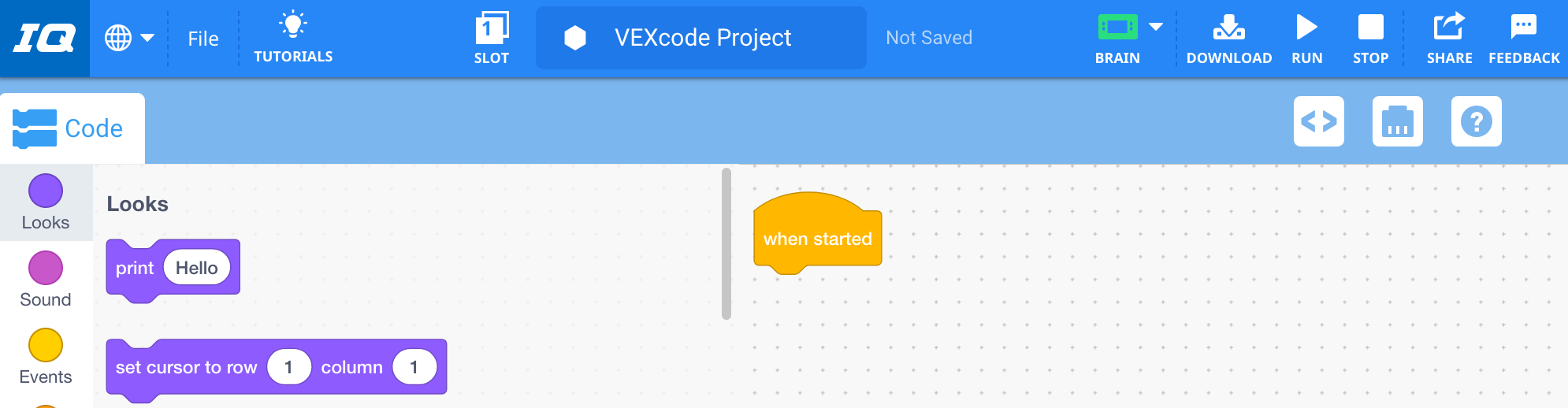

VEX IQ रोबोटिक्स प्लेटफॉर्म के लिए रिक्त परियोजना टेम्पलेट, शैक्षिक उद्देश्यों और शुरुआती रोबोटिक्स उत्साही लोगों के लिए डिज़ाइन किया गया है, जो उपयोगकर्ताओं को अपने रोबोटिक्स प्रोजेक्ट शुरू करने के लिए एक साफ लेआउट प्रदर्शित करता है।

एक नया रिक्त प्रोजेक्ट खुलेगा.

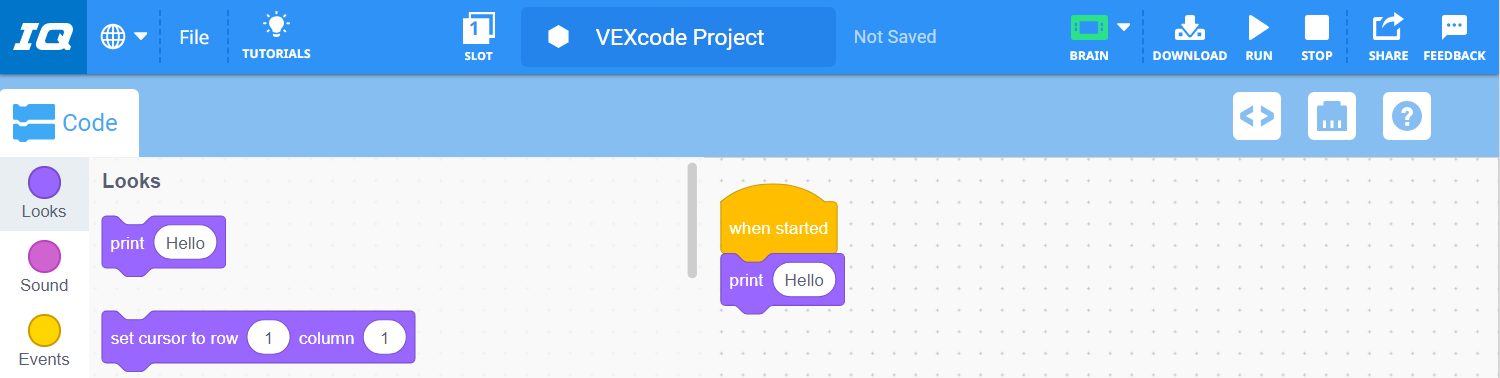

VEX IQ रोबोटिक्स लेख का स्क्रीनशॉट, जिसमें विरासत संसाधनों को प्रदर्शित किया गया है, जिसमें शिक्षकों और छात्रों के लिए दस्तावेजीकरण और ट्यूटोरियल शामिल हैं, जिसका उद्देश्य रोबोटिक्स अवधारणाओं की समझ को बढ़ाना और VEX IQ पारिस्थितिकी तंत्र के भीतर परियोजनाओं का समर्थन करना है।

'लुक्स' श्रेणी से [प्रिंट] ब्लॉक का चयन करें और इसे {When started} ब्लॉक से जोड़ें।

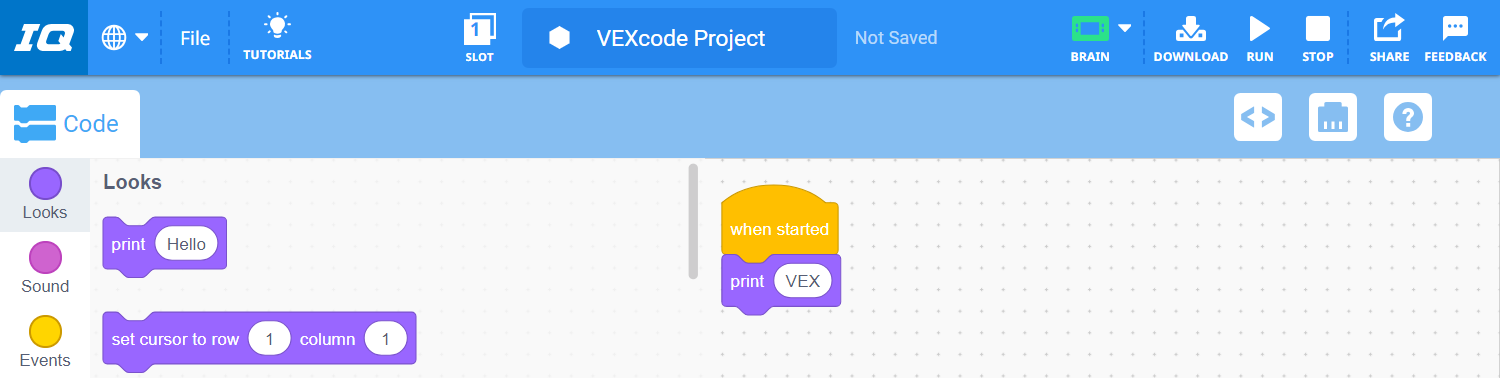

VEXcode IQ में 'रिप्लेस द वर्ड' सुविधा को दर्शाने वाला स्क्रीनशॉट, जिसमें VEX IQ रोबोटिक्स के लिए प्रोग्रामिंग परियोजनाओं में पाठ को संशोधित करने का तरीका दर्शाया गया है, जो शुरुआती लोगों के लिए शैक्षिक संसाधनों और ट्यूटोरियल के लिए प्रासंगिक है।

पैरामीटर में 'Hello' शब्द को 'VEX' शब्द से प्रतिस्थापित करें।

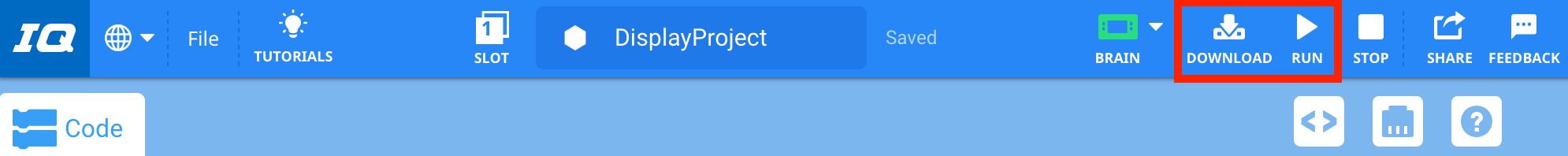

VEX IQ सॉफ्टवेयर को डाउनलोड करने और चलाने के चरणों को दर्शाने वाला स्क्रीनशॉट, जिसमें इंस्टॉलेशन और सेटअप के विकल्पों के साथ एक यूजर इंटरफेस दिखाया गया है, जो रोबोटिक्स में शिक्षकों और छात्रों के लिए प्रासंगिक है।

अपना प्रोजेक्ट सहेजें, डाउनलोड करें और चलाएँ।

VEX IQ के ब्रेनस्क्रीन इंटरफेस का स्क्रीनशॉट, रोबोटिक्स शिक्षा के लिए विभिन्न प्रोग्रामिंग विकल्पों और सेटिंग्स को प्रदर्शित करता है, जो VEX IQ पारिस्थितिकी तंत्र में शुरुआती और शिक्षकों के लिए उपयोगकर्ता के अनुकूल डिजाइन को दर्शाता है।

'VEX' IQ ब्रेन के LED डिस्प्ले पर प्रिंट होगा।

आगे की तरफ गाड़ी चलाये

इस परियोजना का उपयोग मानक क्लॉबोट आईक्यू के साथ किया जाना है। निर्माण निर्देशों के लिए क्लॉबोट विद कंट्रोलर STEM लैब देखें।

क्लॉबोट आईक्यू की छवि, एक वीईएक्स आईक्यू रोबोटिक्स प्लेटफॉर्म मॉडल, इसके डिजाइन और घटकों को प्रदर्शित करता है, जिसका उपयोग वीईएक्सकोड आईक्यू के साथ शुरुआती रोबोटिक्स और प्रोग्रामिंग में शैक्षिक उद्देश्यों के लिए किया जाता है।

सुनिश्चित करें कि IQ ब्रेन आपके डिवाइस से जुड़ा हुआ है और पर संचालित है।

VEXcode IQ लॉन्च करें.

एक नया रिक्त प्रोजेक्ट खुलेगा.

'क्लॉबोट (ड्राइवट्रेन 2-मोटर)' उदाहरण परियोजनाखोलें।

नोट: टेम्पलेट के लिए स्मार्ट पोर्ट 4 में जाइरो प्लग करना आवश्यक है।

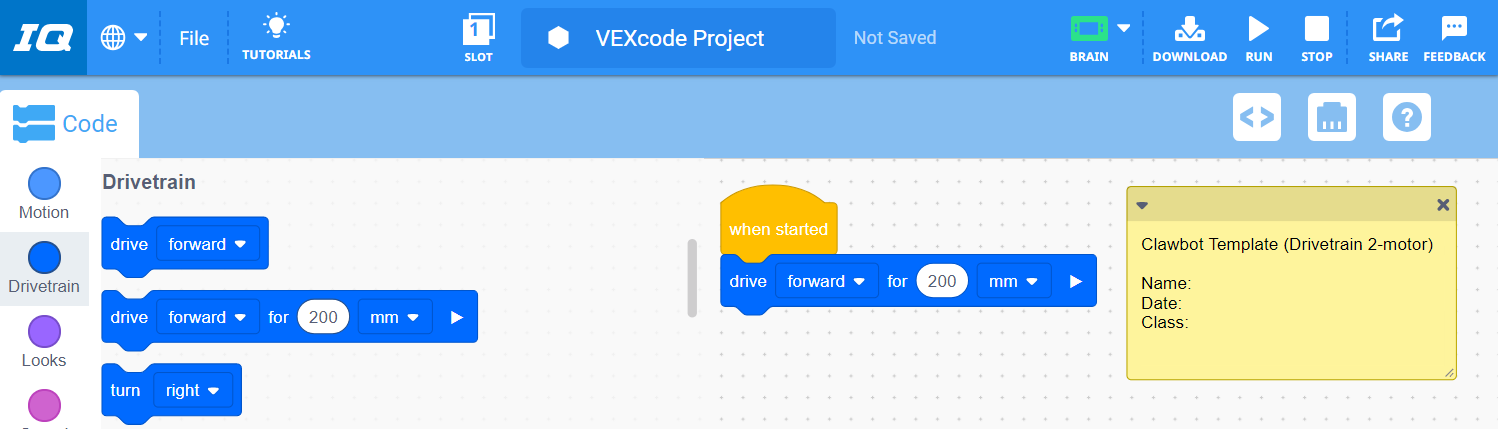

VEX IQ रोबोटिक्स के लिए ड्राइवट्रेन लेआउट को दर्शाने वाला आरेख, शैक्षिक सेटिंग्स में रोबोट के निर्माण और प्रोग्रामिंग के लिए आवश्यक घटकों और कनेक्शनों को प्रदर्शित करता है।

'ड्राइवट्रेन' श्रेणी से, [ड्राइव फॉर] ब्लॉक का चयन करें और इसे {When started} ब्लॉक से जोड़ें।

नोट: 200 मिलीमीटर आगे की ओर चलाने से क्लॉबोट के पहिये एक चक्कर आगे बढ़ जाएंगे।

अपना प्रोजेक्ट सहेजें, डाउनलोड करें और चलाएँ। क्लॉबोट अब 200 मिमी आगे बढ़ेगा।

नोट: यदि आपको VEXcode IQ के साथ काम करते समय कोई समस्या आती है, तो कृपया VEXcode IQ में पाए जाने वाले फीडबैक टूल उपयोग करें।
