Hiểu về VEX DEVICE INFO trong VS Code cho VEX EXP

THÔNG TIN THIẾT BỊ là một tính năng của Tiện ích mở rộng VEX VS Code. Chế độ xem THÔNG TIN THIẾT BỊ cung cấp tổng quan về Thiết bị VEX được kết nối (Bộ não VEX hoặc Bộ điều khiển VEX), có thể giúp chúng tôi đảm bảo rằng các thiết bị đang hoạt động bình thường.

Truy cập VEX DEVICE INFO trong VS Code

  • Khởi chạy Visual Studio Code trên máy tính. Nhấp vào biểu tượng VEX trên Thanh hoạt động VS Code.

    Biểu tượng tiện ích mở rộng VEX Robotics trong menu bên của VS Code được tô sáng.

  • Chế độ xem VEX sẽ mở ra ở Thanh bên. Thể loại VEX DEVICE INFO nằm ở giữa chế độ xem VEX . Chúng ta có thể xem tất cả thông tin của Thiết bị VEX được kết nối trong danh mục này.

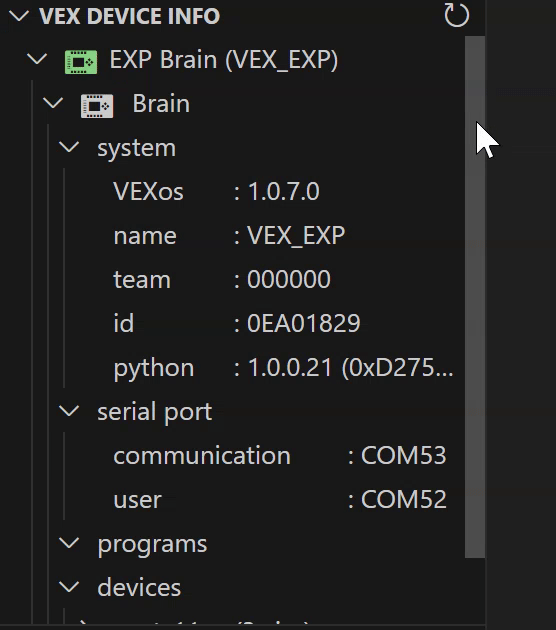

    Tiện ích mở rộng VEX Robotics đã được mở và danh mục Thông tin thiết bị VEX được hiển thị, với danh sách tất cả các thiết bị được kết nối và thông tin cụ thể về từng thiết bị. Trong ví dụ này, Bộ não, các chương trình đã tải xuống và Bộ điều khiển được hiển thị.

 Tổng quan về thông tin thiết bị VEX

  • Chỉ báo thiết bị VEX.
    Chỉ báo thiết bị VEX cho biết loại thiết bị VEX nào được kết nối với phần mở rộng mã VEX VS. Chỉ báo thiết bị VEX nằm dưới THÔNG TIN THIẾT BỊ VEX bao gồm biểu tượng và loại Thiết bị VEX được kết nối theo sau là tên Bộ não.
    Nếu VEX Brain được kết nối, di chuột qua Chỉ báo thiết bị VEX, Biểu tượng Battery Medic (chỉ dành cho V5), Biểu tượng máy ảnh và Biểu tượng nhật ký sự kiện sẽ xuất hiện bên cạnh.

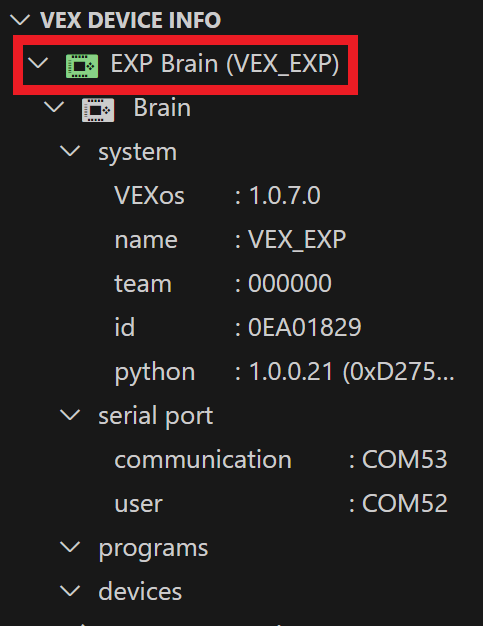

    Phần Thông tin thiết bị VEX với thư mục Chỉ báo thiết bị VEX được tô sáng. Trong ví dụ này, thư mục Chỉ báo thiết bị VEX đọc EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Biểu tượng máy ảnh - Khi nhấp vào, tiện ích mở rộng VEX sẽ chụp ảnh màn hình VEX Brain.
      Để biết hướng dẫn về cách chụp ảnh màn hình VEX Brain Screen trong VS Code, vui lòng xem bài viết này
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Biểu tượng Nhật ký Sự kiện - Khi nhấp vào, Tiện ích mở rộng VEX sẽ tải lên Nhật ký Sự kiện của VEX Brain. Để biết thêm thông tin hữu ích về cách tải lên Nhật ký Sự kiện của VEX Brain trong VS Code, vui lòng xem bài viết này

Lưu ý: Nếu bộ điều khiển được kết nối với máy tính nhưng không có liên kết vô tuyến với não, sẽ không có tên não nào được hiển thị bên cạnh Biểu tượng bộ điều khiển.

  • Não Danh mục
    Não là danh mục cấp cao nhất cho tất cả thông tin thiết bị liên quan đến Não.
    Biểu tượng Não của danh mục Não sẽ chỉ ra các thông báo cảnh báo sau:

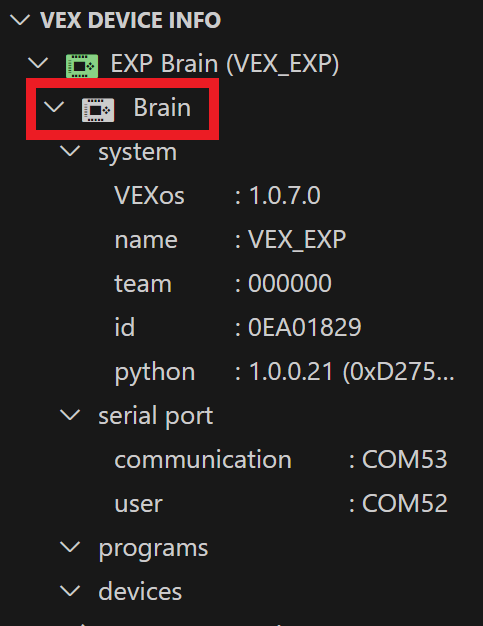

    Thư mục Brain được đánh dấu bên dưới thư mục VEX Device Indicator.

    • VEXos cảnh báo lỗi thời. Khi phiên bản VEXos của VEX Brain lỗi thời, các biểu tượng Brain sẽ chuyển sang màu vàng và một biểu tượng thông báo cảnh báo sẽ xuất hiện bên cạnh VEXos trong danh mục phụ system.

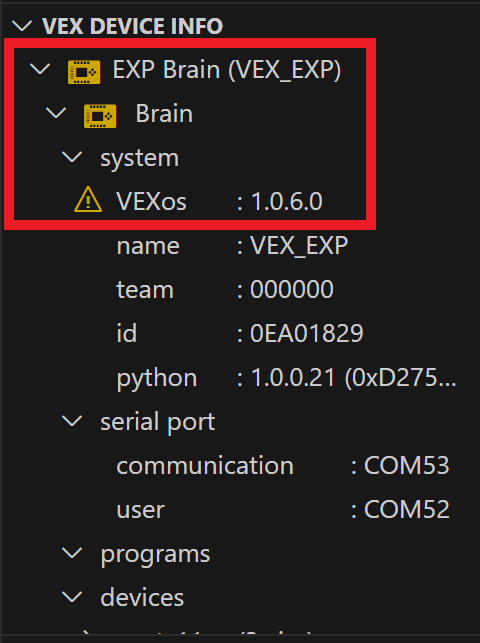

      Biểu tượng thư mục Brain và biểu tượng chỉ báo thiết bị VEX được hiển thị màu cam, và có một biểu tượng cảnh báo nguy hiểm bên cạnh phiên bản VEXos của hệ thống. Những dấu hiệu này cho thấy phiên bản VEXos của Brain đã lỗi thời.


      Để giải quyết cảnh báo này, hãy di chuột qua biểu tượng hoặc văn bản của danh mục Brain. Biểu tượng Mũi tên Lên sẽ xuất hiện bên cạnh. Nhấp vào biểu tượng mũi tên hướng lên để cập nhật VEXos cho VEX Brain.

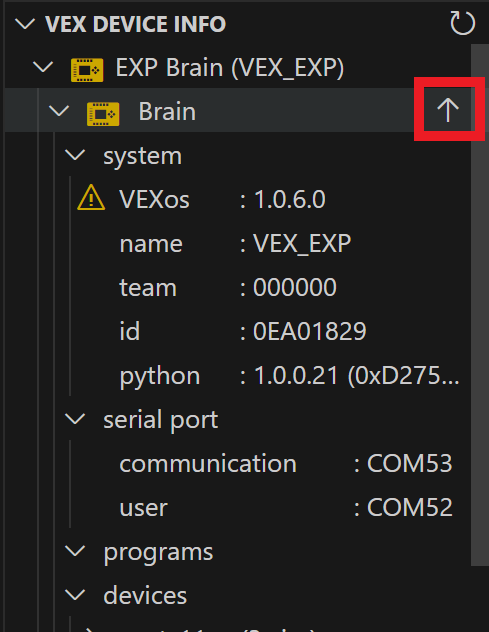

      Con trỏ chuột đang di chuột qua thư mục Brain's đã lỗi thời và có một biểu tượng mũi tên hướng lên được tô sáng bên cạnh.


      Để biết thêm thông tin hữu ích về việc cập nhật VEXos cho VEX Brain, vui lòng xem bài viết này


    • Cảnh báo VEX Brain không được liên kết. Khi bộ điều khiển VEX được kết nối với máy tính nhưng không có liên kết vô tuyến với Brain, biểu tượng Brain sẽ chuyển sang màu vàng và văn bản cho biết Brain - không được kết nối.



      Thư mục Brain nằm bên dưới thư mục VEX Device Indicator có biểu tượng màu cam và ghi là Brain, not linked. Những dấu hiệu này cho thấy không có thiết bị VEX Brain nào được kết nối.


      Để khắc phục cảnh báo này, hãy kết nối Bộ điều khiển VEX với Bộ xử lý trung tâm VEX. Để biết thông tin hữu ích về cách ghép nối Bộ điều khiển VEX với VEX Brain, vui lòng xem bài viết này về V5, bài viết này về EXPvà bài viết này về IQ (thứ 2).

  • Hệ thống Danh mục.
    Hệ thống là một tiểu thể loại của thể loại Não. Mục phụ system cung cấp thông tin về phiên bản VEXos của Brain, tên, số nhóm, ID và phiên bản thời gian chạy Python.

    Thư mục System và nội dung bên trong được hiển thị và làm nổi bật ngay bên dưới thư mục Brain. Thư mục hệ thống chứa dữ liệu về Brain, và dữ liệu ghi là VEXos 1.0.7.0, tên VEX_IQ, nhóm 000000, id 0EA81E0D, và Python 1.0.0.21.


    Chúng ta có thể thiết lập tên và số đội cho VEX Brain trong phần này.

    • Đặt tên cho VEX Brain. Để đặt tên cho VEX Brain, hãy di chuột qua văn bản thông tin tên , nhấp vào Biểu tượng Bút chì xuất hiện bên cạnh và nhập tên Brain mới vào Hộp Văn bản.
      Để biết thông tin hữu ích về cách đặt tên cho VEX Brain trong VS Code, vui lòng tham khảo bài viết này

      Con trỏ đang di chuyển qua tùy chọn Tên bên trong thư mục Hệ thống và có biểu tượng Bút chì bên cạnh tùy chọn đó được tô sáng.




    • Thiết lập số đội cho VEX Brain. Để đặt số hiệu đội cho VEX Brain, hãy di chuột qua văn bản thông tin đội , nhấp vào Biểu tượng Bút chì xuất hiện bên cạnh và nhập số hiệu đội mới vào Hộp Văn bản.
      Để biết thông tin hữu ích về cách thiết lập số nhóm cho VEX Brain trong VS Code, vui lòng tham khảo bài viết này

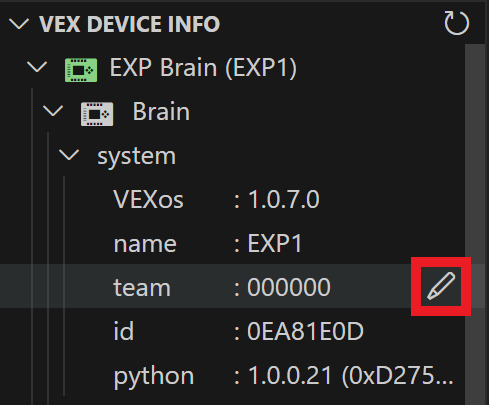

      Con trỏ đang di chuyển qua tùy chọn Nhóm bên trong thư mục Hệ thống và có biểu tượng Bút chì bên cạnh được tô sáng.




  • Cổng nối tiếp Danh mục.
    Cổng nối tiếp là một tiểu danh mục của Danh mục Não bộ. Tiểu thể loại cổng nối tiếp hiển thị đường dẫn thiết bị cho mỗi cổng nối tiếp có sẵn cho VEX Brain.
    Lưu ý: Cổng nối tiếp truyền thông được sử dụng để tải chương trình và điều khiển các chức năng của não. Cổng nối tiếp của người dùng được sử dụng để truyền dữ liệu giữa ứng dụng người dùng chạy trên Brain và máy tính chủ được kết nối qua USB.

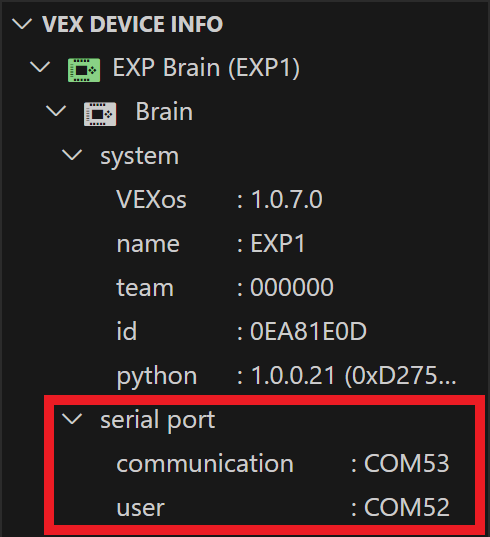

    Thư mục Serial Port và nội dung của nó được hiển thị bên dưới thư mục Brain. Thư mục Serial Port chứa dữ liệu về kết nối có dây của Brain. Dữ liệu này đọc là COM53, COM52 của người dùng.

  • Danh mục chương trình.
    Chương là một tiểu mục của Danh mục Não. Mục chương trình, danh mục phụ" hiển thị danh sách tất cả các chương trình người dùng đã được tải xuống trên VEX Brain.

    Thư mục Chương trình và nội dung của nó được hiển thị bên dưới thư mục Não. Thư mục Programs hiển thị tất cả các dự án VEX đã tải xuống trên Brain. Trong ví dụ này, có một chương trình Python được tải xuống thiết bị Brain được kết nối.


    Chúng ta có thể xóa một chương trình đã tải xuống khỏi VEX Brain hoặc xem thông tin chi tiết về chương trình đó trong phần này.

    • Xóa chương trình đã tải xuống. Để xóa chương trình đã tải xuống khỏi VEX Brain, hãy di chuột qua văn bản của mục chương trình đã chọn và nhấp vào Biểu tượng Thùng rác xuất hiện bên cạnh.
      Lưu ý: Một khi chương trình đã bị xóa thì không thể khôi phục lại được. Hãy thận trọng khi sử dụng tính năng này.
      Để biết thông tin hữu ích về cách xóa chương trình người dùng đã tải xuống khỏi VEX Brain trong VS Code, vui lòng tham khảo bài viết này.

      Con trỏ di chuyển qua một chương trình trong thư mục Chương trình và có biểu tượng Thùng rác bên cạnh chương trình đó được tô sáng.

    • Xem thông tin chi tiết của một chương trình. Để xem thông tin chi tiết của một chương trình, hãy nhấp vào biểu tượng Mở rộng image of the expand icon in vs code bên cạnh mục chương trình trong danh sách. Thông tin bổ sung về chương trình đã tải xuống, chẳng hạn như vị trí khe cắm, tên tệp, loại ngôn ngữ, kích thước tệp và thời gian tải xuống, sẽ được hiển thị.

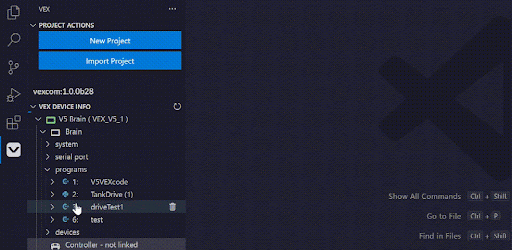

      Thư mục Programs và nội dung bên trong được hiển thị bên dưới thư mục Brain. Trong ví dụ này, có một số dự án C/C++ được liệt kê. Mỗi thư mục Chương trình có thể được mở để hiển thị thông tin cụ thể cho chương trình đó. Trong ví dụ này, một chương trình đã được chọn và nội dung của nó là Slot 1, File slot_1 bin, Type C++, Size 6.20kB và Time Sunday October 22 14.52.10.

  • Danh mục thiết bị.
    Thiết bị , thiết bị là một tiểu danh mục của Danh mục Não bộ. Mục thiết bị hiển thị danh sách tất cả các thiết bị được cắm vào Cổng thông minh của VEX Brain và pin được kết nối với VEX Brain.

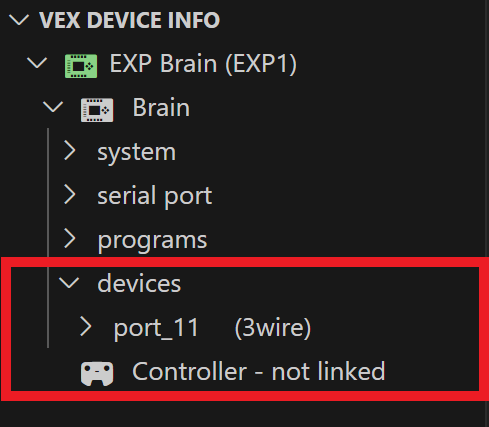

    Thư mục Thiết bị và nội dung của nó được hiển thị bên dưới thư mục Não. Thư mục Thiết bị hiển thị tất cả các thiết bị được kết nối với Brain. Trong ví dụ này, có hai thiết bị được liệt kê và chúng hiển thị là Cổng 11 3 Dây và Bộ điều khiển - không được kết nối.


    Chúng ta có thể xem thông tin chi tiết về các thiết bị Smart Port đã kết nối trong phần này.

    • Xem thông tin chi tiết của thiết bị. Để xem thông tin chi tiết về thiết bị Smart Port, hãy nhấp vào Biểu tượng mở rộng bên cạnh mục thiết bị. Thông tin bổ sung về thiết bị được kết nối, chẳng hạn như số Cổng thông minh và loại thiết bị, sẽ được hiển thị.
      Để biết thông tin hữu ích về cách sử dụng Smart Ports trên VEX Brain, vui lòng xem bài viết này về V5, bài viết này về EXPvà bài viết này về IQ (thứ 2).

      Thư mục Devices và nội dung bên trong được hiển thị bên dưới thư mục Brain. Trong ví dụ này, có một Thiết bị cổng thông minh được kết nối được liệt kê. Mỗi thư mục Thiết bị cổng thông minh có thể được mở để hiển thị thông tin cụ thể cho thiết bị đó. Trong ví dụ này, thiết bị 3 dây đã được chọn và nội dung của nó ghi là Loại 3 dây, Phiên bản 1.0.0.11, Khởi động 1.0.1.0.

  • Bộ điều khiển Danh mục
    Bộ điều khiển là danh mục thông tin thiết bị liên quan đến Bộ điều khiển. Khi bộ điều khiển VEX được kết nối với VS Code, mục Controller sẽ hiển thị thông tin về bộ thu phát vô tuyến và cổng USB của bộ điều khiển.

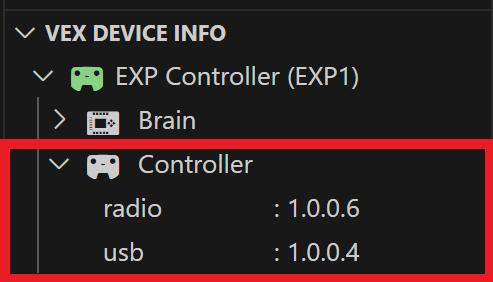

    Thư mục Controller và nội dung bên trong được hiển thị bên dưới thư mục VEX Device Indicator. Bạn có thể mở thư mục Controller để xem thông tin cụ thể liên quan đến Controller. Trong ví dụ này, nội dung thư mục hiển thị là Radio 1.0.0.6 amd USB 1.0.0.4.


    Biểu tượng Bộ điều khiển thuộc danh mục Bộ điều khiển sẽ hiển thị các thông báo sau trong trường hợp tương ứng:

    • Cảnh báo VEXos đã lỗi thời. Khi phiên bản VEXos của bộ điều khiển VEX đã lỗi thời, các biểu tượng Controller sẽ chuyển sang màu vàng và các biểu tượng Thông báo Cảnh báo sẽ xuất hiện bên cạnh thông tin radio và usb.

      Biểu tượng thư mục Bộ điều khiển và biểu tượng Chỉ báo Thiết bị VEX được hiển thị màu đỏ, và có các biểu tượng cảnh báo bên cạnh thông tin về Radio và USB. Những dấu hiệu này cho thấy phiên bản VEXos của bộ điều khiển đã lỗi thời.


      Để giải quyết cảnh báo này, hãy di chuột qua biểu tượng hoặc văn bản của danh mục Controller. Biểu tượng Mũi tên lên sẽ xuất hiện bên cạnh. Nhấp vào biểu tượng Mũi tên lên để cập nhật VEXos cho Bộ điều khiển VEX.

      Con trỏ chuột đang di chuột qua thư mục Controller đã lỗi thời và có một biểu tượng mũi tên hướng lên được tô sáng bên cạnh thư mục đó.


      Để biết thêm thông tin hữu ích về việc cập nhật VEXos cho Bộ điều khiển VEX, vui lòng xem bài viết này


    • Bộ điều khiển VEX đã liên kết trạng thái. Khi VEX Brain được kết nối với máy tính và có liên kết vô tuyến với Bộ điều khiển, văn bản của danh mục Bộ điều khiển sẽ cho biết rằng Bộ điều khiển - được liên kết.

      Bộ điều khiển được liệt kê bên dưới thư mục Chỉ báo thiết bị VEX. Bộ điều khiển này đọc Bộ điều khiển, được liên kết.

    • Bộ điều khiển VEX chưa được liên kết trạng thái. Khi VEX Brain được kết nối với máy tính nhưng không có liên kết vô tuyến với Bộ điều khiển, văn bản của mục Bộ điều khiển loại sẽ cho biết rằng Bộ điều khiển - không được liên kết.

      Bộ điều khiển được liệt kê bên dưới thư mục VEX Device Indicator. Bộ điều khiển này đọc thông tin về Bộ điều khiển, chứ không phải thông tin liên kết.


      Để biết thêm thông tin hữu ích về cách ghép nối Bộ khiển VEX với Bộ não VEX, vui lòng xem bài viết dành cho V5 bài viết này dành cho EXPvà bài viết này dành cho IQ (2nd) .
