ทำความเข้าใจข้อมูลอุปกรณ์ VEX ใน VS Code สำหรับ VEX EXP

DEVICE INFO เป็นฟีเจอร์หนึ่งของส่วนขยาย VEX VS Code มุมมองข้อมูลอุปกรณ์จะให้ภาพรวมของอุปกรณ์ VEX ที่เชื่อมต่อ (VEX Brain หรือ VEX Controller) ซึ่งสามารถช่วยให้เราแน่ใจได้ว่าอุปกรณ์ทำงานอย่างถูกต้อง

การเข้าถึงข้อมูลอุปกรณ์ VEX ใน VS Code

  • เปิด Visual Studio Code บนคอมพิวเตอร์ คลิกไอคอน VEX บนแถบกิจกรรม VS Code

    ไอคอนส่วนขยาย VEX Robotics ในเมนูข้าง VS Code ถูกเน้นไว้
  • มุมมอง VEX จะเปิดขึ้นในแถบด้านข้าง หมวดหมู่ VEX DEVICE INFO อยู่ตรงกลางของมุมมอง VEX . เราสามารถดูข้อมูลทั้งหมดของอุปกรณ์ VEX ที่เชื่อมต่อได้ในหมวดหมู่นี้

    ส่วนขยาย VEX Robotics ได้ถูกเปิดแล้ว และแสดงหมวดหมู่ข้อมูลอุปกรณ์ VEX พร้อมด้วยรายการอุปกรณ์ที่เชื่อมต่อทั้งหมดและข้อมูลเฉพาะเกี่ยวกับอุปกรณ์แต่ละรายการ ในตัวอย่างนี้ จะแสดงสมอง โปรแกรมที่ดาวน์โหลด และตัวควบคุม

 ภาพรวมข้อมูลอุปกรณ์ VEX

  • ตัวบ่งชี้อุปกรณ์ VEX
    ตัวบ่งชี้อุปกรณ์ VEX จะระบุประเภทของอุปกรณ์ VEX ที่เชื่อมต่อกับส่วนขยายรหัส VEX VS ตัวบ่งชี้อุปกรณ์ VEX มีค่าต่ำกว่า VEX DEVICE INFO รวมถึงไอคอนและประเภทของอุปกรณ์ VEX ที่เชื่อมต่อตามด้วยชื่อ Brain
    หากเชื่อมต่อ VEX Brain ให้เลื่อนเมาส์ไปเหนือตัวบ่งชี้อุปกรณ์ VEX ไอคอน Battery Medic (เฉพาะ V5) ไอคอนกล้อง และไอคอน Event Log จะปรากฏถัดจากนั้น

    ส่วนข้อมูลอุปกรณ์ VEX พร้อมเน้นโฟลเดอร์ตัวบ่งชี้อุปกรณ์ VEX ในตัวอย่างนี้ โฟลเดอร์ VEX Device Indicator จะอ่านว่า EXP Brain (VEX_EXP)
    • Camera icon is shown next to the VEX Device Indicator folder title. ไอคอนกล้อง - เมื่อคลิกแล้ว ส่วนขยาย VEX จะทำการจับภาพหน้าจอ VEX Brain Screen
      สำหรับคำแนะนำในการจับภาพหน้าจอ VEX Brain Screen ใน VS Code โปรด บทความ
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. ไอคอนบันทึกเหตุการณ์ - เมื่อคลิกแล้ว ส่วนขยาย VEX จะอัปโหลดบันทึกเหตุการณ์ของ VEX Brain หากต้องการข้อมูลที่เป็นประโยชน์เกี่ยวกับวิธีการอัปโหลด Event Log ของ VEX Brain ใน VS Code โปรดดู

หมายเหตุ: หากตัวควบคุมเชื่อมต่อกับคอมพิวเตอร์แต่ไม่มีลิงก์วิทยุไปยังสมอง จะไม่มีชื่อสมองปรากฏถัดจากไอคอนตัวควบคุม

  • สมอง หมวด
    สมอง เป็นหมวดหมู่ระดับสูงสุดสำหรับข้อมูลอุปกรณ์ทั้งหมดที่เกี่ยวข้องกับสมอง
    ไอคอนสมองของหมวด สมอง จะระบุข้อความเตือนดังต่อไปนี้:

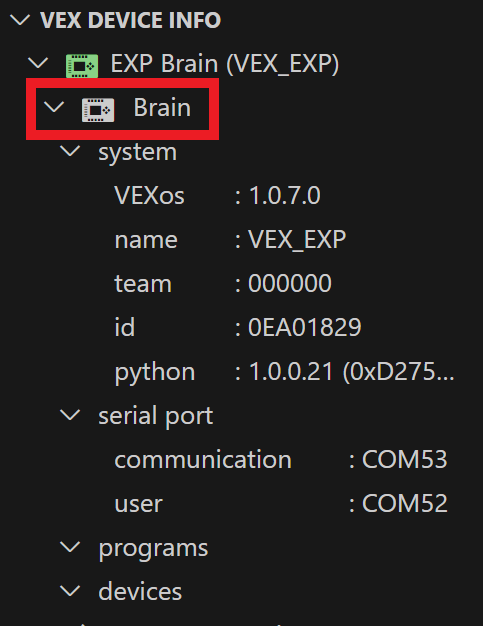

    โฟลเดอร์ Brain จะถูกเน้นไว้ใต้โฟลเดอร์ VEX Device Indicator
    • คำเตือน VEXos ล้าสมัย เมื่อเวอร์ชัน VEXos ของ VEX Brain ล้าสมัย ไอคอน Brain จะเปลี่ยนเป็นสีเหลือง และไอคอนข้อความเตือนจะปรากฏถัดจาก VEXos ภายใต้หมวดหมู่ย่อยระบบ

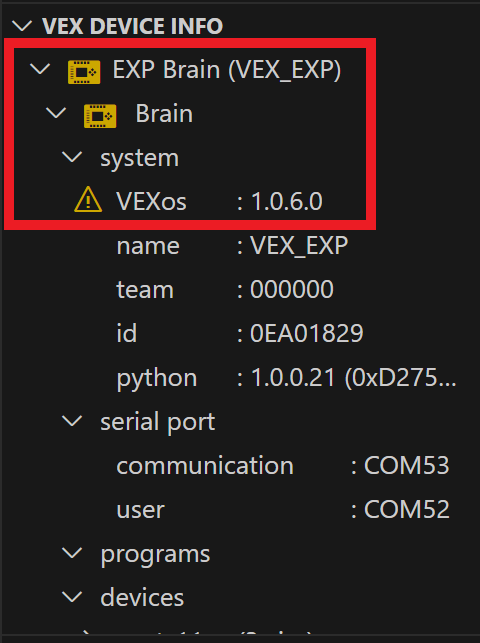

      Brain folder icon and the VEX Device Indicator icon are shown in orange, and there is a hazard symbol next to the system's VEXos version. These signs indicate that the Brain's VEXos version is out of date.

      เพื่อแก้ไขคำเตือนนี้ ให้เลื่อนเมาส์ไปเหนือไอคอนหรือข้อความในหมวดหมู่ Brain ไอคอนลูกศรขึ้นจะปรากฏถัดจากนั้น คลิกไอคอนลูกศรขึ้นเพื่ออัปเดต VEXos สำหรับ VEX Brain

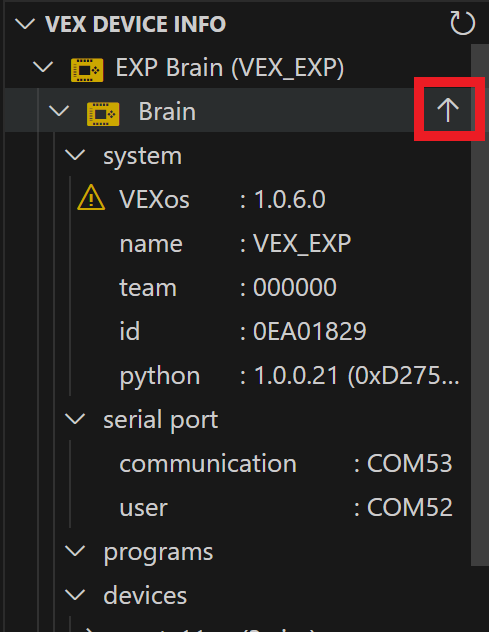

      Cursor is hovering over the out of date Brain's folder and there is an Up Arrow icon next to it that is highlighted.

      สำหรับข้อมูลที่เป็นประโยชน์เกี่ยวกับการเดต VEXos สำหรับ VEX Brain โปรดดูบทความนี้
    • คำเตือน VEX Brain ไม่เชื่อมโยง เมื่อเชื่อมต่อตัวควบคุม VEX เข้ากับคอมพิวเตอร์แต่ไม่มีลิงก์วิทยุไปยัง Brain ไอคอน Brain จะเปลี่ยนเป็นสีเหลือง และข้อความระบุว่า Brain - ไม่ได้เชื่อมโยง

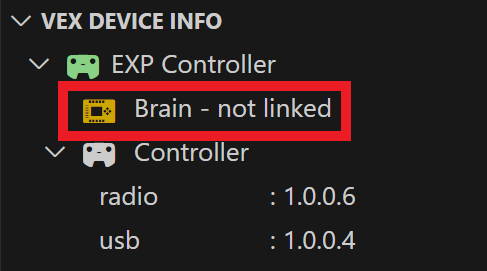

      Brain folder underneath the VEX Device Indicator folder has an orange icon and reads Brain, not linked. These signs indicate that there is no VEX Brain connected.

      เพื่อแก้ไขคำเตือนนี้ ให้เชื่อมโยง VEX Controller เข้ากับ VEX Brain หากต้องการข้อมูลที่เป็นประโยชน์เกี่ยวกับการจับคู่ VEX Controller กับ VEX Brain โปรดดูบทความ สำหรับ V5, บทความนี้สำหรับ EXPและ บทความนี้สำหรับ IQ (2nd)
  • ระบบ หมวด
    ระบบ เป็นหมวดหมู่ย่อยของหมวดหมู่ สมอง หมวดหมู่ย่อยระบบ ให้ข้อมูลเกี่ยวกับเวอร์ชัน VEXos ของ Brain ชื่อ หมายเลขทีม ID และเวอร์ชันรันไทม์ Python

    System folder and its contents are shown and highlighted underneath the Brain folder. The system folder has data about the Brain, and the data reads VEXos 1.0.7.0, name VEX_IQ, team 000000, id 0EA81E0D, and Python 1.0.0.21.

    เราสามารถตั้งชื่อและหมายเลขทีมสำหรับ VEX Brain ได้ในส่วนนี้
    • การตั้งชื่อสำหรับ VEX Brain ในการตั้งชื่อให้กับ VEX Brain ให้เลื่อนเมาส์ไปเหนือข้อความของข้อมูล ชื่อ คลิกไอคอนดินสอที่ปรากฏถัดจากนั้น และพิมพ์ชื่อ Brain ใหม่ในกล่องข้อความ
      หากต้องการข้อมูลที่เป็นประโยชน์เกี่ยวกับการตั้งชื่อ VEX Brain ใน VS Code โปรด บทความ

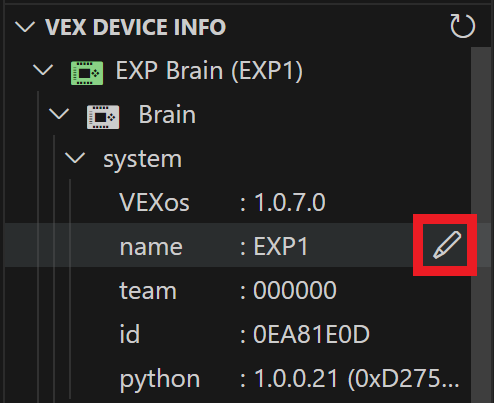

      เคอร์เซอร์จะวางอยู่เหนือตัวเลือกชื่อภายในโฟลเดอร์ระบบ และมีไอคอนดินสออยู่ถัดจากตัวเลือกนั้นที่ถูกเน้นไว้


    • การกำหนดหมายเลขทีมสำหรับ VEX Brain ในการตั้งค่าหมายเลขทีมสำหรับ VEX Brain ให้เลื่อนเมาส์ไปเหนือข้อความข้อมูลทีม คลิกไอคอนดินสอที่ปรากฏถัดจากนั้น และพิมพ์หมายเลขทีมใหม่ในกล่องข้อความ
      หากต้องการข้อมูลที่เป็นประโยชน์เกี่ยวกับการตั้งค่าหมายเลขทีมสำหรับ VEX Brain ใน VS Code โปรด บทความ

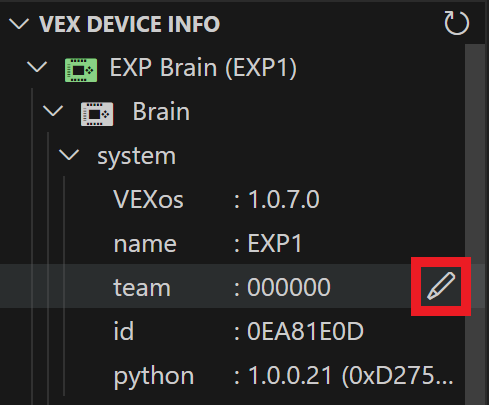

      เคอร์เซอร์จะวางอยู่เหนือตัวเลือกทีมภายในโฟลเดอร์ระบบ และมีไอคอนดินสออยู่ถัดจากนั้นที่ถูกเน้นไว้


  • พอร์ตซีเรียล หมวดหมู่.
    พอร์ตซีเรียล เป็นหมวดหมู่ย่อยของหมวดหมู่ Brain หมวดหมู่ย่อยพอร์ตซีเรียล แสดงเส้นทางอุปกรณ์สำหรับพอร์ตซีเรียลแต่ละพอร์ตที่มีให้สำหรับ VEX Brain
    หมายเหตุ: พอร์ตซีเรียลการสื่อสารใช้สำหรับดาวน์โหลดโปรแกรมและควบคุมการทำงานของสมอง พอร์ตซีเรียลของผู้ใช้ใช้ในการถ่ายโอนข้อมูลระหว่างแอปของผู้ใช้ที่ทำงานบน Brain และคอมพิวเตอร์โฮสต์ที่เชื่อมต่อผ่าน USB

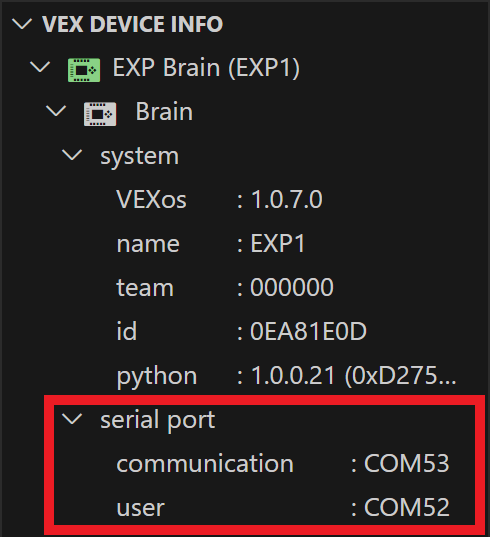

    โฟลเดอร์ Serial Port และเนื้อหาจะแสดงอยู่ใต้โฟลเดอร์ Brain โฟลเดอร์พอร์ตอนุกรมมีข้อมูลเกี่ยวกับการเชื่อมต่อแบบมีสายของสมอง ข้อมูลนี้อ่านการสื่อสาร COM53, ผู้ใช้ COM52
  • หมวดโปรแกรม
    โปรแกรม เป็นหมวดหมู่ย่อยของหมวดหมู่ สมอง หมวดหมู่ย่อย โปรแกรม แสดงรายการโปรแกรมผู้ใช้ทั้งหมดที่ดาวน์โหลดบน VEX Brain

    Programs folder and its contents are shown underneath the Brain folder. The Programs folder shows all of the downloaded VEX projects on the Brain. In this example, there is one Python program downloaded to the connected Brain.

    เราสามารถลบโปรแกรมที่ดาวน์โหลดจาก VEX Brain หรือดูข้อมูลโปรแกรมโดยละเอียดในส่วนนี้ได้
    • การลบโปรแกรมที่ดาวน์โหลด หากต้องการลบโปรแกรมที่ดาวน์โหลดจาก VEX Brain ให้เลื่อนเมาส์ไปเหนือข้อความของรายการโปรแกรมที่เลือกและคลิกไอคอนถังขยะที่ปรากฏถัดจากนั้น
      หมายเหตุ: เมื่อลบโปรแกรมแล้ว จะไม่สามารถกู้คืนได้อีก โปรดระมัดระวังเมื่อใช้ฟีเจอร์นี้
      สำหรับข้อมูลที่เป็นประโยชน์เกี่ยวกับการลบโปรแกรมผู้ใช้ที่ดาวน์โหลดจาก VEX Brain ใน VS Code โปรด บทความ

      เคอร์เซอร์จะวางอยู่เหนือโปรแกรมในโฟลเดอร์โปรแกรม และมีไอคอนถังขยะอยู่ข้างๆ ที่ถูกเน้นไว้
    • การดูข้อมูลรายละเอียดของโปรแกรม หากต้องการดูข้อมูลรายละเอียดของโปรแกรม ให้คลิกไอคอนขยาย image17.pngถัดจากรายการโปรแกรม ข้อมูลเพิ่มเติมเกี่ยวกับโปรแกรมที่ดาวน์โหลด เช่น ตำแหน่งสล็อต ชื่อไฟล์ ประเภทภาษา ขนาดไฟล์ และเวลาที่ดาวน์โหลด จะปรากฏขึ้น

      โฟลเดอร์โปรแกรมและเนื้อหาจะแสดงอยู่ใต้โฟลเดอร์ Brain ในตัวอย่างนี้ มีรายการโครงการ C/C++ หลายรายการ สามารถเปิดโฟลเดอร์โปรแกรมแต่ละโฟลเดอร์เพื่อแสดงข้อมูลที่เฉพาะเจาะจงของโปรแกรมนั้นๆ ได้ ในตัวอย่างนี้ มีการเลือกโปรแกรมแล้ว และเนื้อหาจะแสดงเป็น Slot 1, File slot_1 bin, Type C++, Size 6.20kB และเวลาคือวันอาทิตย์ที่ 22 ตุลาคม 2555 เวลา 14.52.2555
  • อุปกรณ์หมวด
    อุปกรณ์ ตัว เป็นหมวดหมู่ย่อยของหมวดหมู่สมอง หมวดหมู่ย่อย อุปกรณ์ จะแสดงรายการอุปกรณ์ทั้งหมดที่เสียบเข้ากับพอร์ตอัจฉริยะของ VEX Brain และแบตเตอรี่ที่เชื่อมต่อกับ VEX Brain

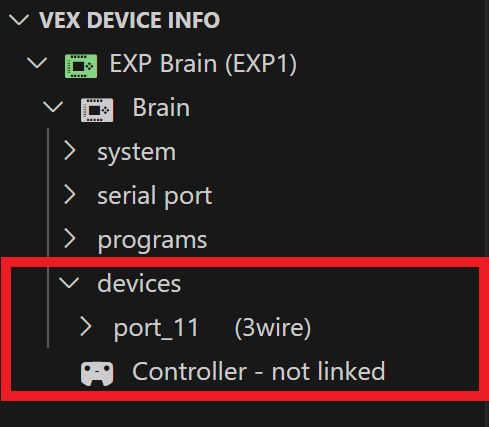

    Devices folder and its contents are shown underneath the Brain folder. The Devices folder shows all of the devices that are connected to the Brain. In this example, there are two devices listed and they read Port 11 3 Wire and Controller - not linked.

    เราสามารถดูข้อมูลรายละเอียดของอุปกรณ์ Smart Port ที่เชื่อมต่อได้ในส่วนนี้
    • การดูข้อมูลรายละเอียดของอุปกรณ์ หากต้องการดูข้อมูลรายละเอียดของอุปกรณ์ Smart Port ให้คลิกไอคอนขยายถัดจากรายการอุปกรณ์ ข้อมูลเพิ่มเติมเกี่ยวกับอุปกรณ์ที่เชื่อมต่อ เช่น หมายเลขพอร์ตสมาร์ท และประเภทอุปกรณ์ จะปรากฏขึ้น
      หากต้องการข้อมูลที่เป็นประโยชน์เกี่ยวกับการใช้ Smart Ports บน VEX Brain โปรดดูบทความ สำหรับ V5, บทความนี้สำหรับ EXPและ บทความนี้สำหรับ IQ (2nd)

      โฟลเดอร์อุปกรณ์และเนื้อหาจะแสดงอยู่ใต้โฟลเดอร์ Brain ในตัวอย่างนี้ มีอุปกรณ์ Smart Port ที่เชื่อมต่ออยู่หนึ่งรายการ สามารถเปิดโฟลเดอร์อุปกรณ์ Smart Port แต่ละโฟลเดอร์เพื่อแสดงข้อมูลที่เฉพาะเจาะจงกับอุปกรณ์นั้นๆ ได้ ในตัวอย่างนี้ ได้เลือกอุปกรณ์ 3 สาย และมีเนื้อหาว่า Type 3 Wire, Version 1.0.0.11, Boot 1.0.1.0
  • ตัวควบคุม หมวด
    ตัวควบคุม เป็นหมวดหมู่สำหรับข้อมูลอุปกรณ์ที่เกี่ยวข้องกับตัวควบคุม เมื่อเชื่อมต่อตัวควบคุม VEX เข้ากับรหัส VS หมวด ตัวควบคุม จะแสดงข้อมูลของวิทยุตัวควบคุมและ USB ตัวควบคุม

    Controller folder and its contents are shown underneath the VEX Device Indicator folder. The Controller folder can be opened to show information specific to the Controller. In this example, the folder's contents read Radio 1.0.0.6 amd USB 1.0.0.4.

    ไอคอนตัวควบคุมของหมวดหมู่ ตัวควบคุม จะระบุข้อความต่อไปนี้ในสถานการณ์ที่สอดคล้องกัน:
    • คำเตือน VEXos ล้าสมัย เมื่อเวอร์ชัน VEXos ของตัวควบคุม VEX ล้าสมัย ไอคอนตัวควบคุม จะเปลี่ยนเป็นสีเหลือง และไอคอนข้อความเตือนจะปรากฏถัดจากข้อมูลวิทยุ และ usb

      Controller folder icon and the VEX Device Indicator icon are shown in red, and there are warning symbols next to the Radio and USB information. These signs indicate that the Controller's VEXos version is out of date.

      หากต้องการแก้ไขคำเตือนนี้ ให้เลื่อนเมาส์ไปเหนือไอคอนหรือข้อความในหมวดหมู่ Controller ไอคอนลูกศรขึ้น จะปรากฏถัดจากนั้น คลิกไอคอนลูกศรขึ้น เพื่ออัปเดต VEXos สำหรับ VEX Controller

      Cursor is hovering over the out of date Controller's folder and there is an Up Arrow icon next to it that is highlighted.

      สำหรับข้อมูลที่เป็นประโยชน์เกี่ยวกับการเดต VEXos สำหรับ VEX Controller โปรดดูบทความนี้
    • VEX Controller เชื่อมโยง สถานะ เมื่อ VEX Brain เชื่อมต่อกับคอมพิวเตอร์และมีลิงก์วิทยุไปยังตัวควบคุม ข้อความของหมวดตัวควบคุม จะระบุว่า ตัวควบคุม - เชื่อมโยง

      ตัวควบคุมจะแสดงอยู่ใต้โฟลเดอร์ตัวบ่งชี้อุปกรณ์ VEX ตัวควบคุมนี้อ่านว่าตัวควบคุมที่เชื่อมโยง
    • ตัวควบคุม VEX ไม่เชื่อมโยง สถานะ เมื่อ VEX Brain เชื่อมต่อกับคอมพิวเตอร์แต่ไม่มีลิงก์วิทยุไปยังตัวควบคุม ข้อความของหมวดตัวควบคุม จะระบุว่า ตัวควบคุม - ไม่เชื่อมโยง.

      Controller is listed underneath the VEX Device Indicator folder. This Controller reads Controller, not linked.

      สำหรับข้อมูลที่เป็นประโยชน์เกี่ยวกับการจับคู่ VEX Controller กับ VEX Brain โปรดดูบทความ สำหรับ V5, บทความนี้สำหรับ EXPและ บทความนี้สำหรับ IQ (2nd)

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
