Детали набора VEX GO

Детям интересно собирать и разбирать предметы. Комплект VEX GO — это система конструирования, которая обучает основам STEM посредством совместных практических занятий, разработанных вокруг «сборок». Сборки VEX GO — это творческие физические конструкции, созданные студентами для исследований STEM.

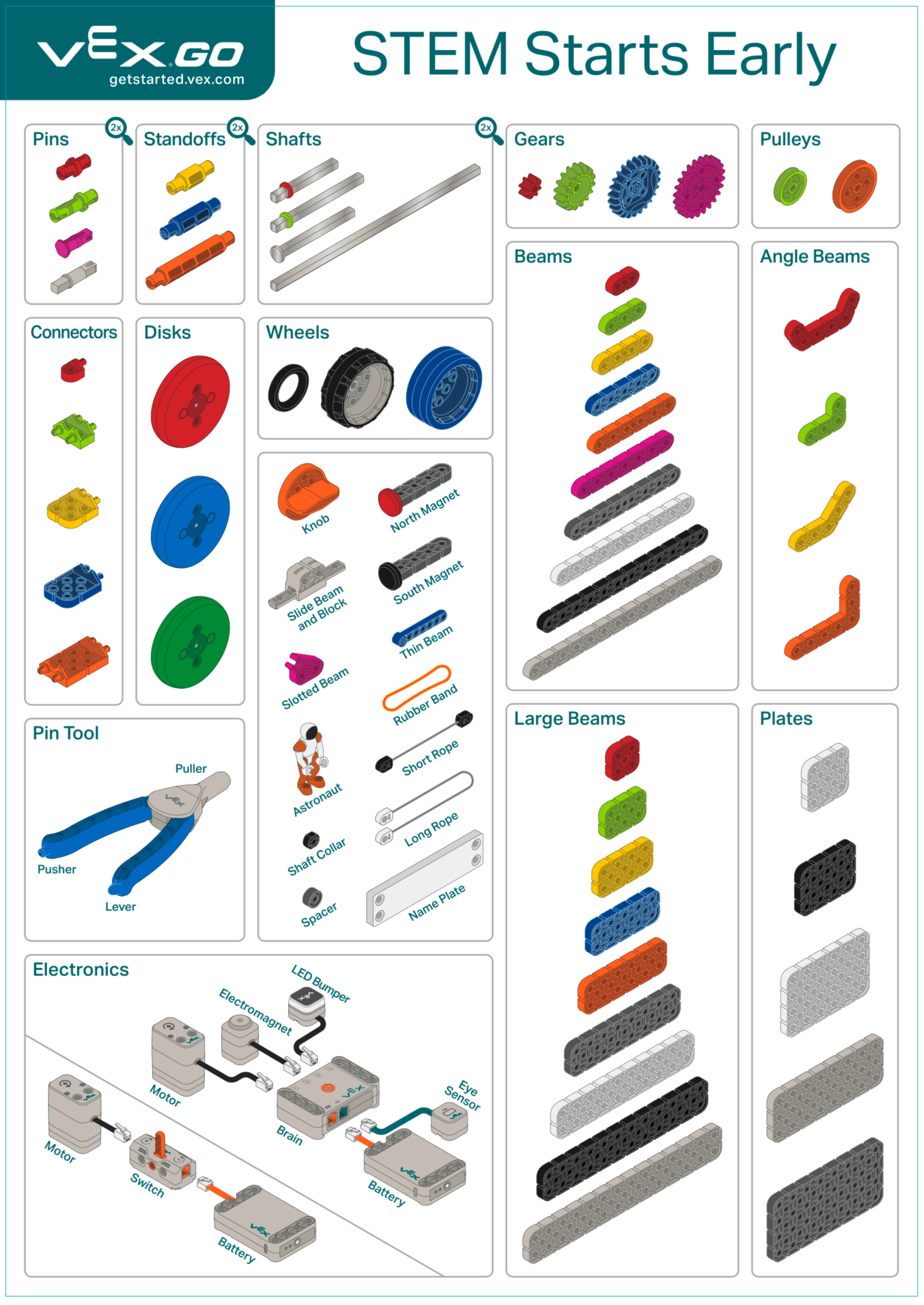

В комплект VEX GO входит плакат, на котором наглядно представлены все детали, входящие в комплект. Плакат разбит на основные категории деталей: штифты, стойки, валы, шестерни, шкивы, диски, разъемы, колеса, балки, угловые балки, большие балки, пластины и электроника. На плакате также упоминается инструмент «Пин» и другие детали, входящие в комплект. Также имеется интерактивный плакат с деталями для изучения содержимого набора VEX GO.

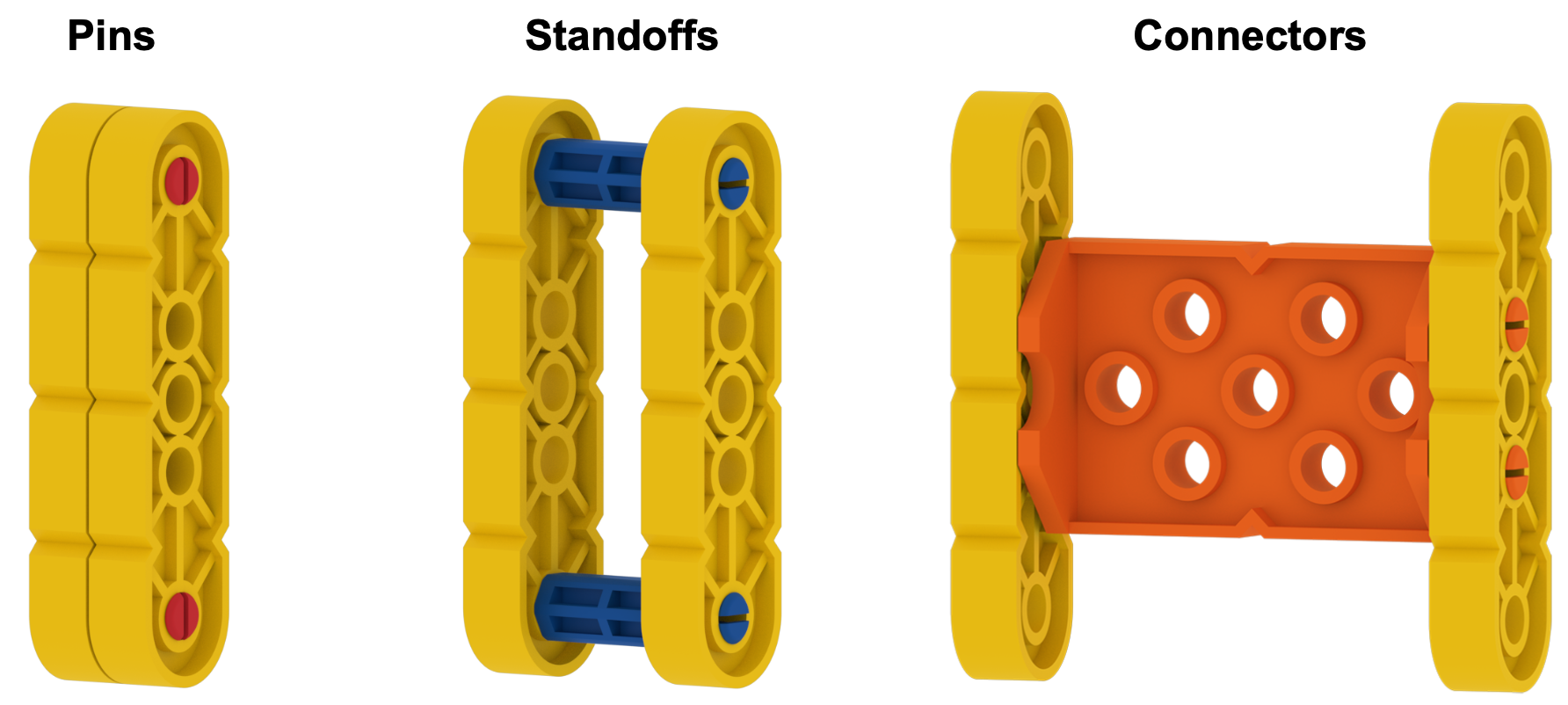

Поскольку штыри, стойки и разъемы соединяют другие части вместе, учащиеся могут запутаться в их использовании. Булавки соединяют две или более детали так, чтобы они лежали заподлицо друг с другом. Дополнительную информацию о штырях, стойках и разъемах см. в статье Использование штырей, стоек и разъемов VEX GO.

Стойки соединяют две части, но оставляют пространство между ними. Каждый вид стойки имеет разный зазор по ширине, который создается при его использовании.

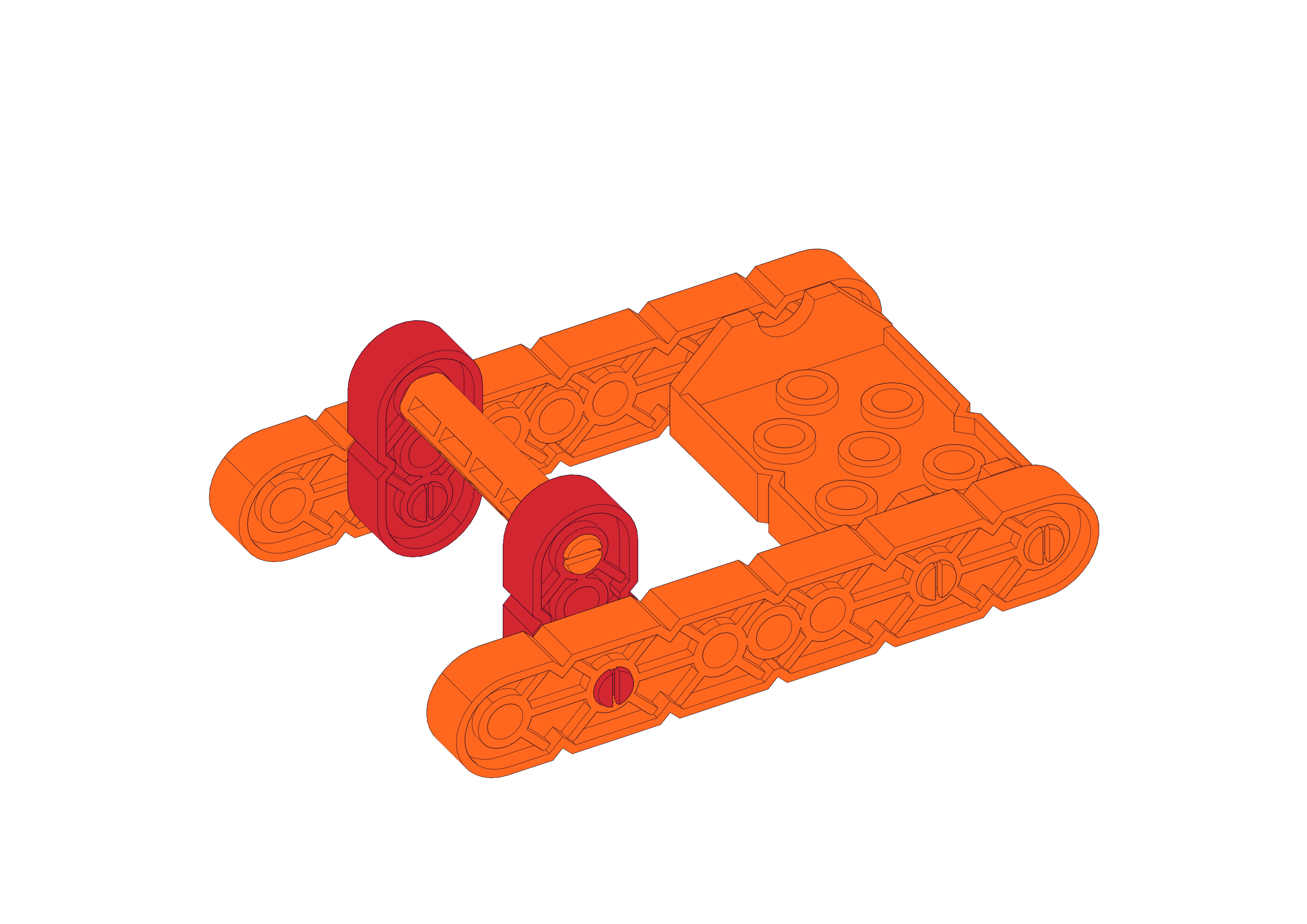

Штифты и стойки создают соединения между деталями, расположенными параллельно друг другу. Однако разъемы создают соединения под прямым углом 90 градусов. Для выполнения этого соединения необходимы штифты и/или стойки. Зеленый разъем и оранжевый разъем позволяют выполнять как прямоугольные, так и параллельные соединения.

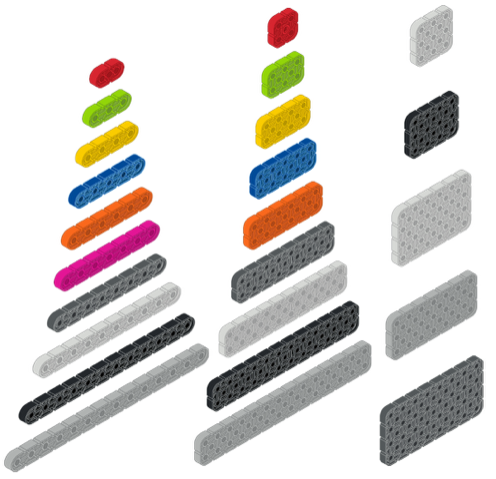

Балки и плиты используются для создания структурной основы большинства построек. Это плоские детали разной ширины и длины. Ширину и длину балки или пластины можно измерить по количеству отверстий на детали. Приступая к сборке, учащиеся узнают, что балки (шириной 1 отверстие) не так устойчивы, как большие балки (шириной 2 отверстия) или пластины (шириной 3 и более отверстий). Более подробную информацию о балках можно найти в статье Использование балок и пластин VEX GO.

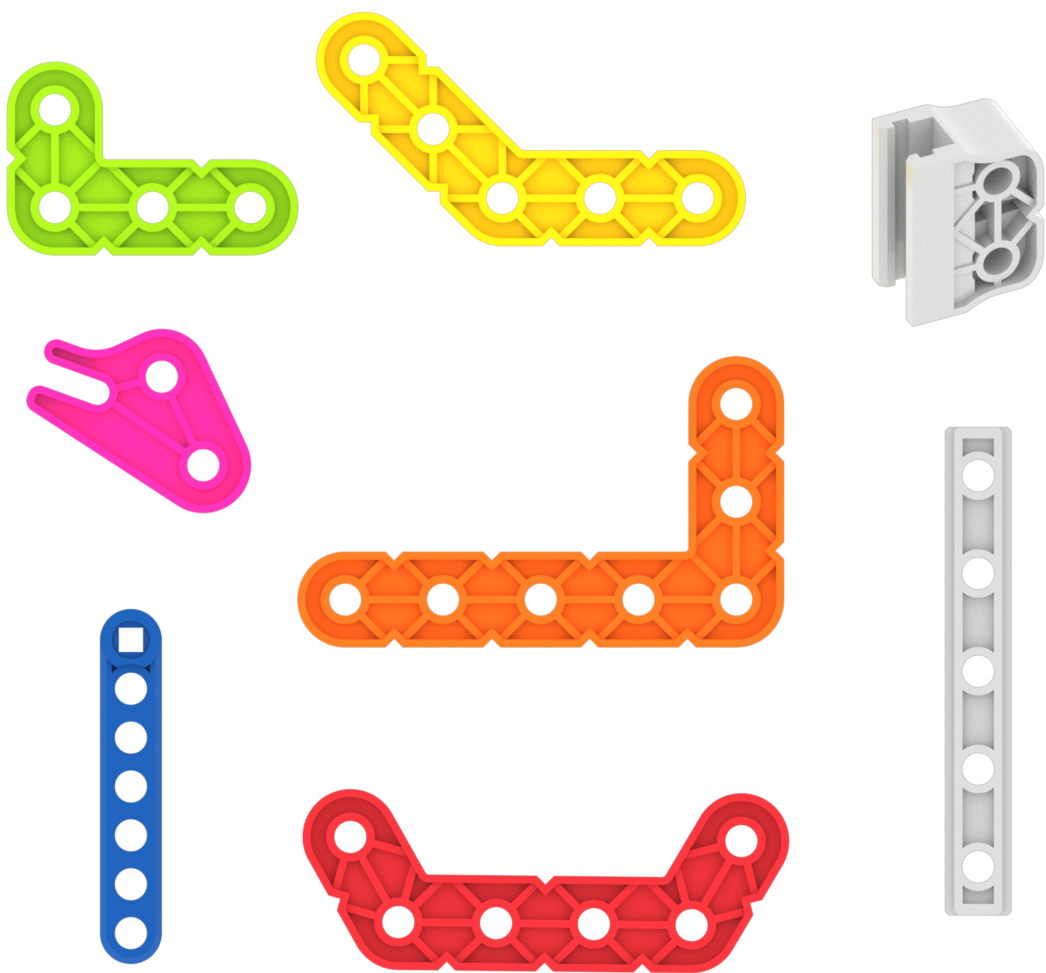

В наборе GO Kit есть несколько уникальных балок, в том числе четыре угловых балки. Эти лучи создают углы в 45, 60 или 90 градусов. Среди других уникальных балок — синяя тонкая балка, у которой есть одно отверстие, подходящее для вала, позволяющее балке вращаться, и дополнительные отверстия для стандартных соединений. Розовую балку с прорезями можно использовать для закрепления резинки или веревок в сборке. Уникальные балки также можно использовать для создания направляющих, связей и других конфигураций.

Шестерни используются для передачи силы из одного положения в другое. Это можно сделать с помощью шестерен одинакового размера для передачи одной и той же силы или с помощью шестерен разных размеров для создания преимущества в скорости или мощности при передаче силы. Розовый штифт можно использовать для соединения шестерен с балками или пластинами, при этом позволяя шестерне свободно вращаться.

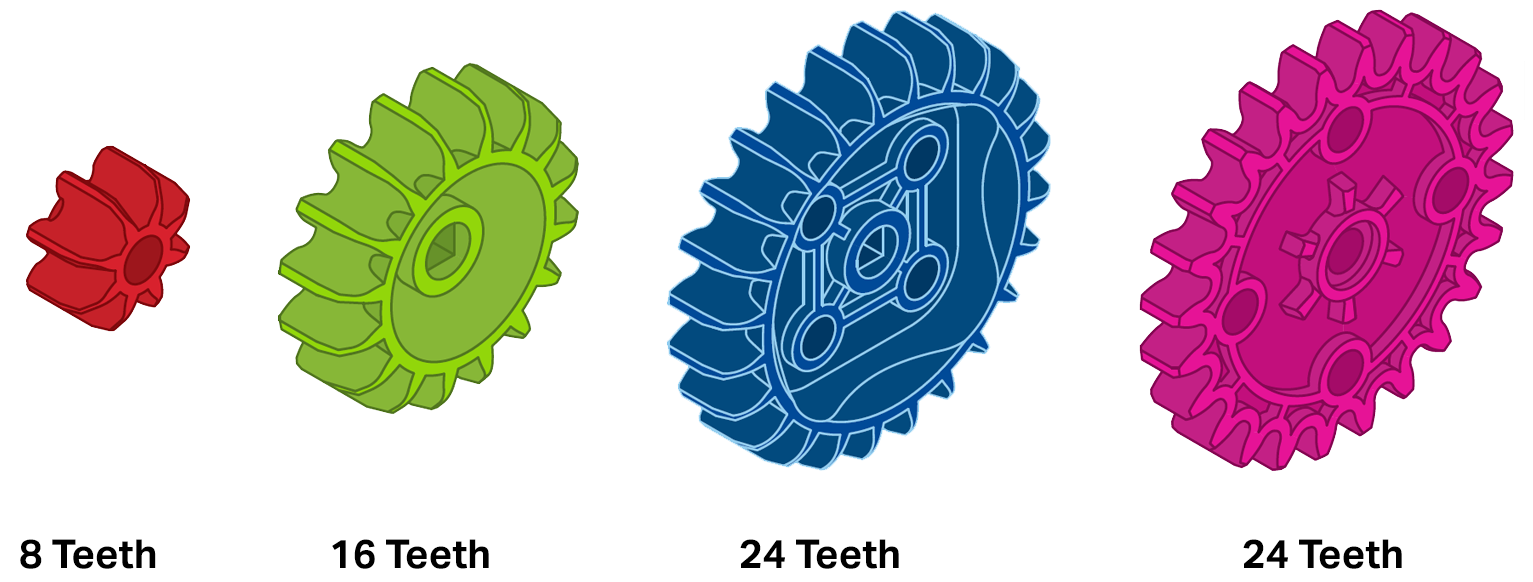

В комплект VEX GO входят четыре типа шестерен: красная шестерня имеет 8 зубьев, зеленая шестерня — 16 зубцов, синяя шестерня — 24 зубца и розовая шестерня — 24 зубца. Красная, зеленая и синяя шестерни могут передавать скорость и крутящий момент. Более подробную информацию о зубчатых передачах см. в статье Использование колес, зубчатых передач и шкивов VEX GO.

У розовой шестеренки нет квадратного отверстия в центре, и она может свободно вращаться на штифте или валу, как показано в этой анимации.

Учащиеся могут подключить свои шестерни или колеса к двигателю. В этом случае учащиеся должны использовать красный или зеленый вал или серый штифт для подключения к двигателю. Чтобы детали оставались на месте на разных валах, учащиеся могут использовать воротник вала.

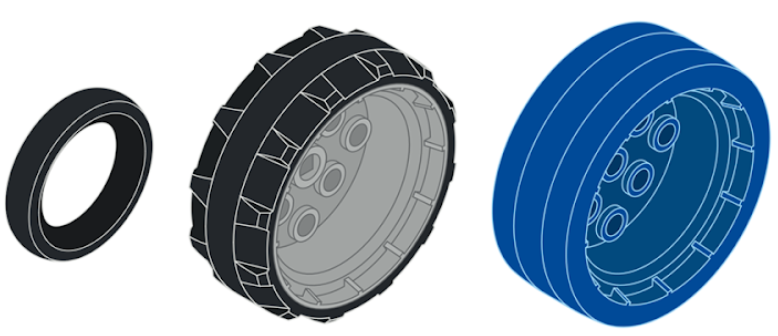

В комплект VEX GO входят несколько типов колес: серые, синие и шины. Шины представляют собой резиновые кольца, которые можно надевать на зеленый шкив, превращая его в колесо. Серые колеса имеют протектор и обеспечивают хорошее сцепление с дорогой, а синие колеса гладкие.

Серые колеса (и зеленые шкивы) имеют квадратное отверстие в центре и могут приводиться в движение валом или серым штифтом. Синие колеса имеют круглое отверстие для использования с красными штифтами. Однако синие колеса можно соединить с другой деталью с квадратным отверстием (например, с шестерней или большой красной балкой).

Выбор колес может повлиять на эффективность сборки. Чем больше тяга колеса, тем сильнее робот может толкать или тянуть и тем легче робот может преодолевать препятствия. Однако, если колесо имеет высокую степень сцепления, роботу труднее поворачивать.

Шкивы также включены в эту категорию. В комплект VEX GO входят два шкива: зеленый шкив меньшего размера и оранжевый шкив большего размера. Они позволяют перемещать детали и, как и Gears, могут передавать силу из одного положения в другое. Шкивы предназначены для легких нагрузок и ограничены расстояниями, на которые они могут быть разделены резиновой лентой или веревкой. Для получения дополнительной информации о колесах и шкивах просмотрите статьюИспользование колес, шестеренок и шкивов VEX GO.

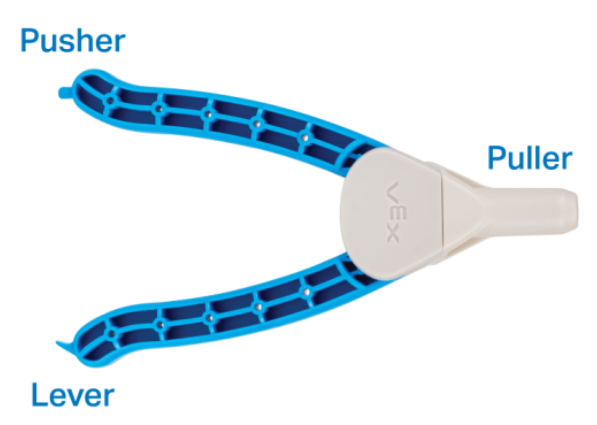

Пока учащиеся знакомятся с набором VEX GO, им неизбежно понадобится помощь в разделении частей. Инструмент «Шпилька» помогает учащимся разделять детали с помощью трех различных функций: «Съемник», «Рычаг» и «Толкатель».

Съемник лучше всего подходит для удаления штифтов, у которых один конец свободен. Чтобы использовать съемник, вставьте штифт в прорезь на носу, сожмите инструмент «Шпилька» и потяните назад. Штифт должен легко выниматься из отверстия. В случае, если штифт частично не обнажен, можно использовать толкатель, чтобы высвободить часть штифта.

Рычаг наиболее подходит при попытке разъединить две балки или пластины, находящиеся заподлицо друг с другом. Рычаг можно вставить между двумя частями и использовать для разделения соединенных частей. Рычаг работает лучше всего, когда он расположен между двумя балками, а ручка инструмента «Шпилька» вращается.

Посмотрите на эту анимацию, чтобы увидеть, как работает инструмент «Пин-код», и узнайте, как работает каждая из его функций.

Вы также можете просмотреть статью Использование инструмента «Пин» для получения дополнительной информации об инструменте «Пин».

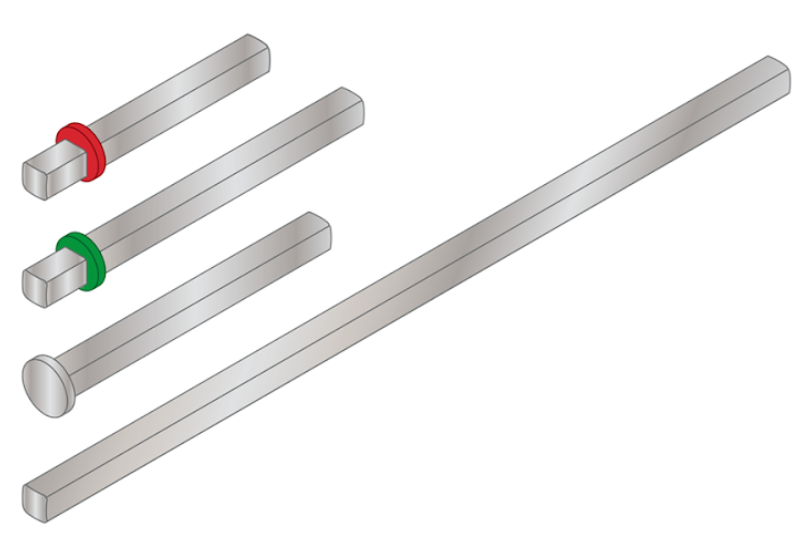

Валы VEX GO представляют собой квадратные стержни, которые в основном используются в качестве осей, позволяющих узлам вращаться или вращаться. Эта квадратная форма позволяет валам входить в квадратное гнездо двигателя или в центр шестерен, колес и шкивов. Валы необходимо удерживать на месте, чтобы они могли свободно вращаться и не выскальзывать из узла. Верхняя часть вала с колпачком будет удерживать вал на месте.

Хомут вала необходимо будет использовать со следующими валами: красный вал, зеленый вал и гладкий вал.

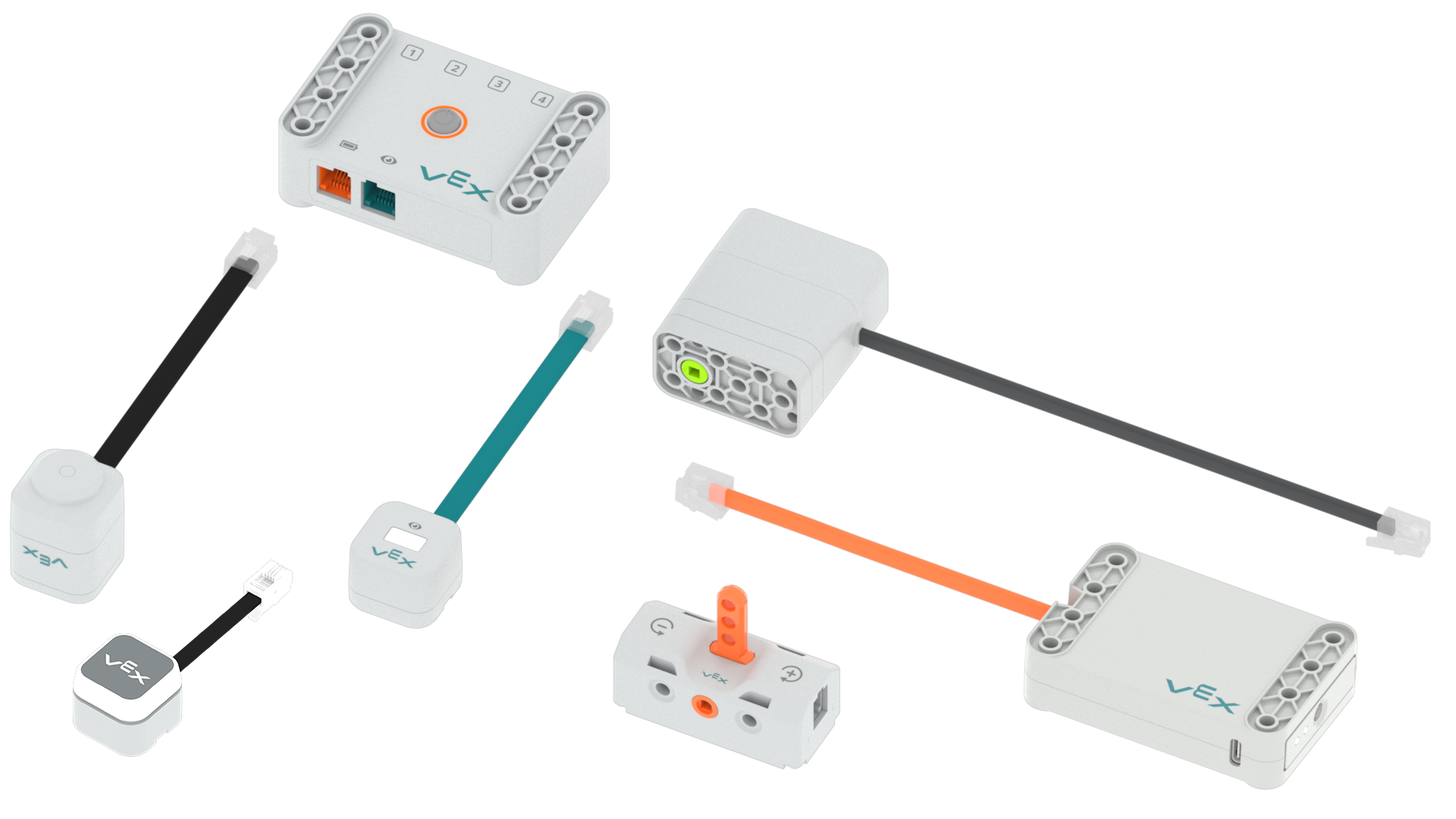

Электронные компоненты используются для питания и управления функциями сборки VEX GO.

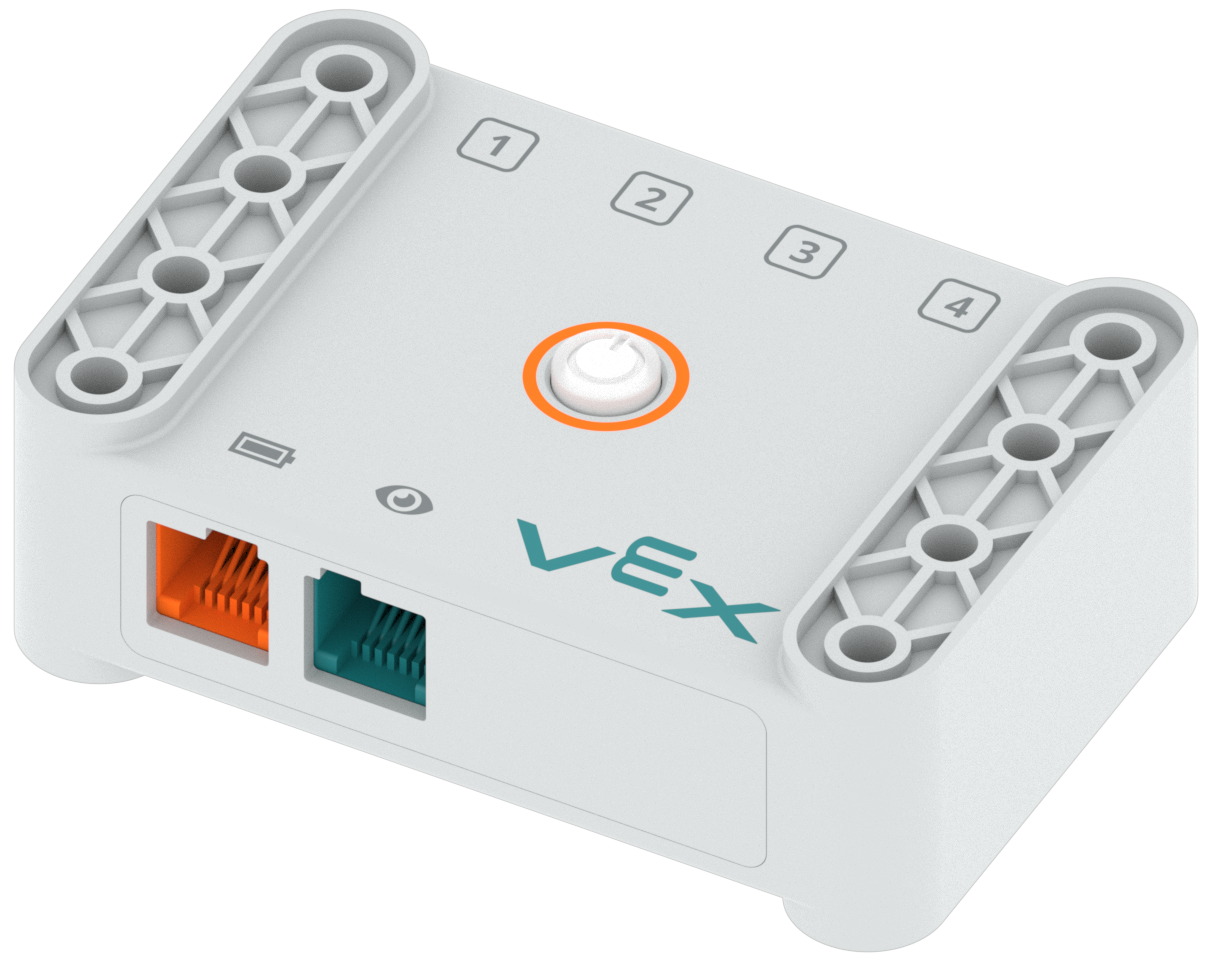

Brain необходим для любой сборки VEX GO, запускаемой проектом VEXcode GO. Мозг запускает пользовательские проекты и управляет устройствами, подключенными к Мозгу. Мозг имеет четыре пронумерованных порта, к которым можно подключить двигатели, светодиодный бампер или электромагнит. Он также имеет два отдельных порта для аккумулятора (оранжевый) и датчика глаза (сине-зеленый). Для получения дополнительной информации о мозге просмотрите статью Использование мозга VEX GO.

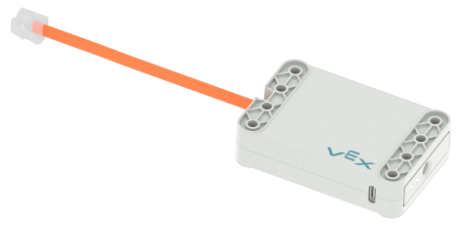

Аккумулятор необходим для любой сборки VEX GO, включающей электронику. Батарея обеспечивает питание электронных компонентов VEX GO и подключается к оранжевому порту Brain или Switch. Дополнительную информацию об аккумуляторе см. в статье Использование аккумулятора VEX GO.

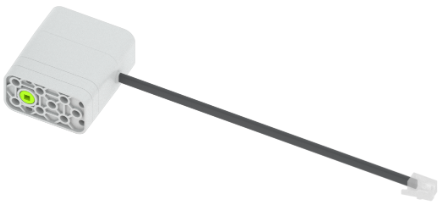

Двигатель преобразует энергию в движение, которое можно использовать в сборке. Двигатель может питаться двумя способами. Его можно подключить напрямую к аккумулятору через переключатель. Или двигатель можно подключить к мозгу и управлять им с помощью проекта VEXcode GO. Более подробную информацию о двигателях можно найти в статье Использование двигателей VEX GO.

Переключатель, подключенный к двигателю, управляет направлением вращения двигателя. Переключатель можно установить в положение вперед, назад или выключить. Дополнительную информацию о Switch . в статье «Использование коммутатора VEX GO».

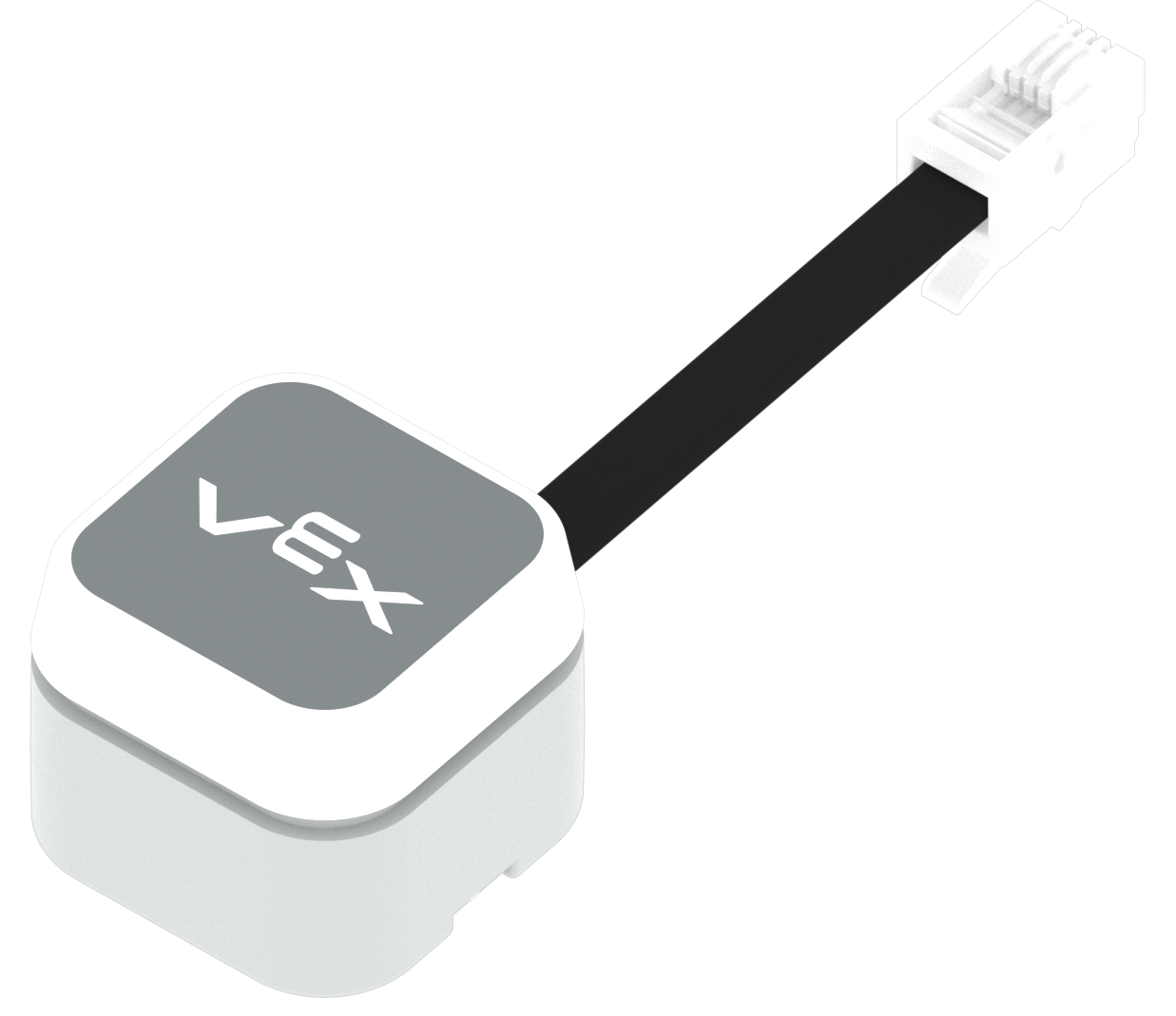

Светодиодный бампер представляет собой одновременно свет и переключатель на бампере. В качестве датчика светодиодный бампер отображает цветной свет. Светодиодный бампер, являющийся переключателем бампера, сообщает, нажата или отпущена кнопка.

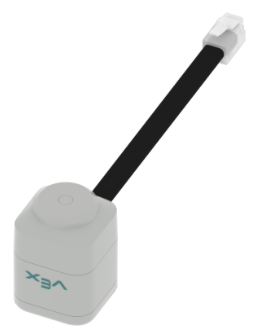

Электромагнит — это особый тип магнита, в котором магнитное поле создается электрическим током. В комплект VEX GO входит электромагнит, который может поднимать и опускать диски с металлическими сердечниками. Диски также можно использовать в качестве весов в сборках VEX GO.

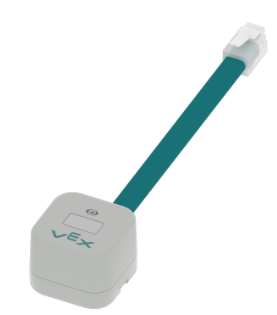

Датчик глаза определяет наличие объекта и его цвет (красный/зеленый/синий). Он также будет регистрировать яркость света (слабый свет = темнота, много света = яркий). Датчик глаза подключается к сине-зеленому порту головного мозга.

Более подробную информацию о датчиках можно найти в статье Использование датчиков VEX GO.

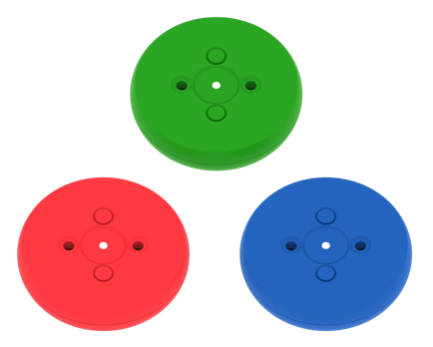

Три цветных диска имеют металлические сердечники и могут использоваться с электромагнитом в таких сборках, как манипулятор робота, а также с красным северным магнитом и черным южным магнитом в таких сборках, как маятник. Диски используются в лабораториях STEM по-разному.

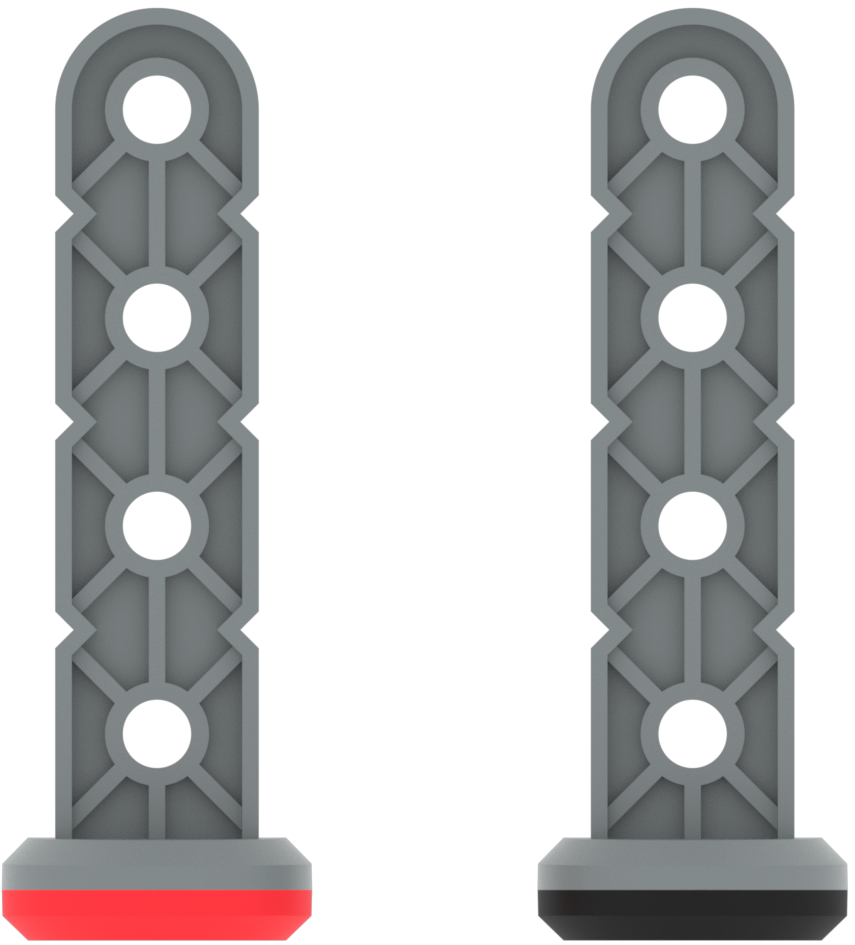

Когда магнит приближается к металлу особого типа или другим магнитам, а соприкасающиеся полюса (стороны) противоположны, он притягивает или притягивает другой металл или магнит ближе. Если два полюса одинаковы, два магнита будут отталкиваться или отталкиваться друг от друга. Красный северный магнит и черный южный магнит имеют противоположную полярность и могут использоваться в лабораториях STEM для притягивания или отталкивания других металлов и сбора дисков.

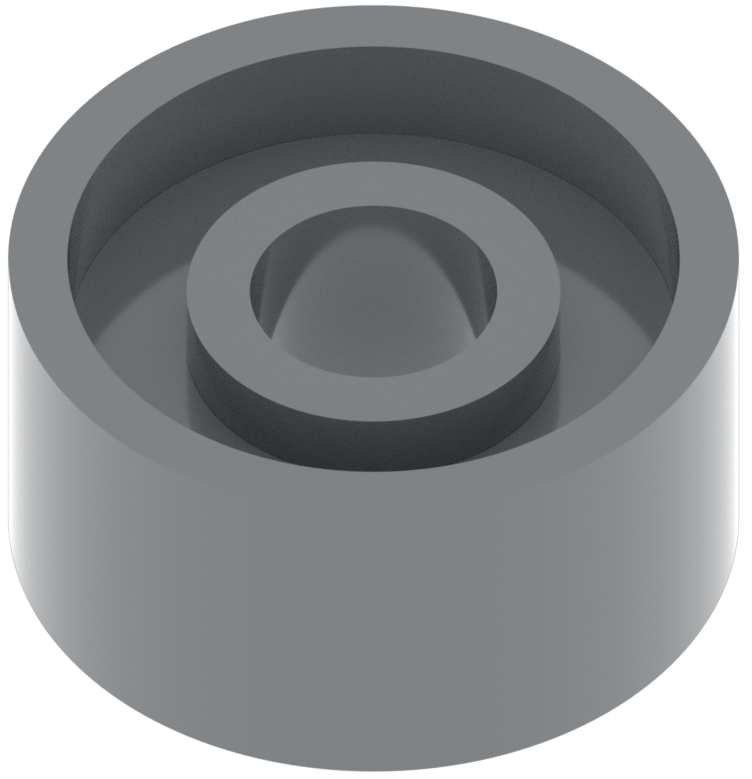

Проставки можно использовать для увеличения пространства между деталями или в качестве воротника для вала. Прокладки особенно полезны, когда нужно освободить место для свободного перемещения детали в сборке.

Оранжевую ручку можно использовать в качестве рукоятки для накручивания резиновой ленты для создания потенциальной энергии, которую можно высвободить в виде кинетической энергии для питания такой конструкции, как суперкар VEX GO.

Резиновая лента — это растягивающаяся лента, которая используется в сборках VEX GO различными способами, например, для создания мощности или для соединения шкивов вместе. Растягивание резиновой ленты на разную длину даст конструкции различное количество потенциальной энергии, которая может быть преобразована в кинетическую энергию для питания части конструкции.

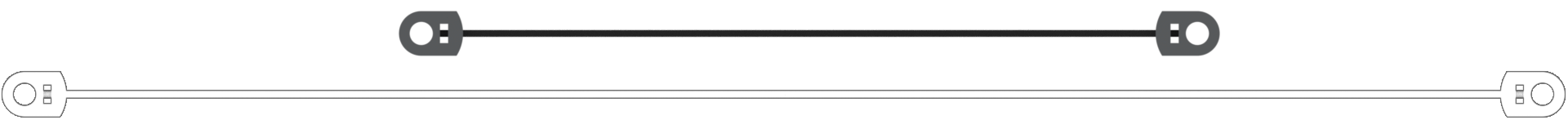

Длинная и короткая веревки — это многофункциональные детали, которые имеют множество применений в сборках VEX GO. В частности, их можно использовать для крепления деталей или облегчения передачи энергии внутри конструкции.

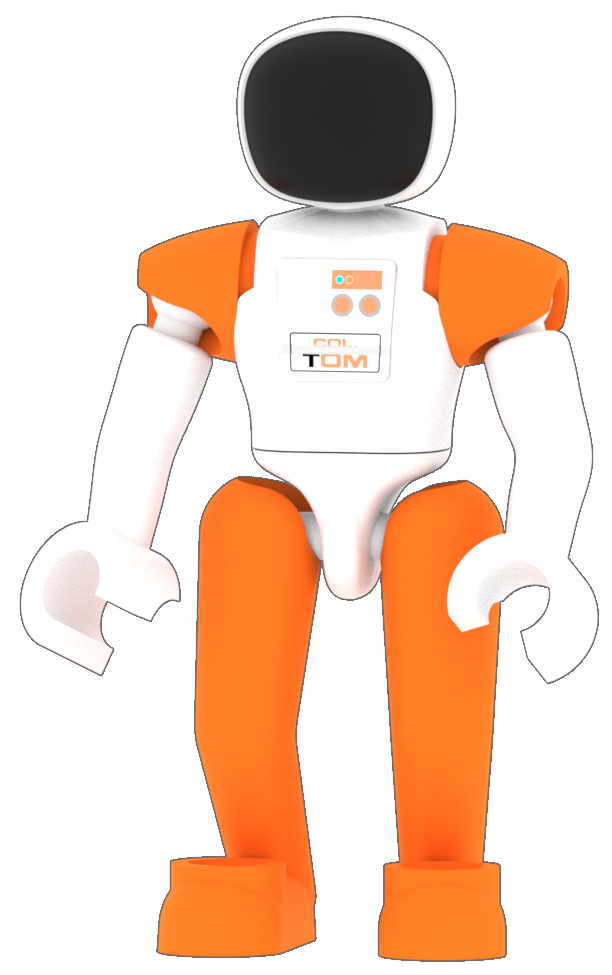

Маленький астронавт входит в комплект VEX GO вместе с наклейками, позволяющими персонализировать астронавта. Ножки можно прикрепить к конструкциям GO с помощью штифтов, чтобы вы могли включить астронавта в свою конструкцию.

Табличку с именем можно использовать со стираемым маркером, чтобы написать на конструкции имя или класс.

Это может быть полезно при различении нескольких роботов.

Более подробную информацию о специализированных деталях см. в статье « Использование уникальных деталей VEX GO».
