VEX DEVICE INFO izpratne VS kodā VEX EXP

IERĪCES INFORMĀCIJA ir VEX VS koda paplašinājuma funkcija. Skatā IERĪCES INFORMĀCIJA ir sniegts pārskats par VEX (VEX Brain vai VEX kontrolieri), kas var palīdzēt pārliecināties, ka ierīces darbojas pareizi.

Piekļuve VEX DEVICE INFO VS Code

  • Palaidiet Visual Studio kodu datorā. VS koda aktivitāšu joslā noklikšķiniet uz ikonas VEX.

    VS Code sānu izvēlnē ir iezīmēta VEX robotikas paplašinājuma ikona.

  • Sānjoslā tiks atvērts skats VEX . Kategorija VEX DEVICE INFO atrodas skata VEX vidū Šajā kategorijā varam skatīt visu pievienotās VEX ierīces informāciju.

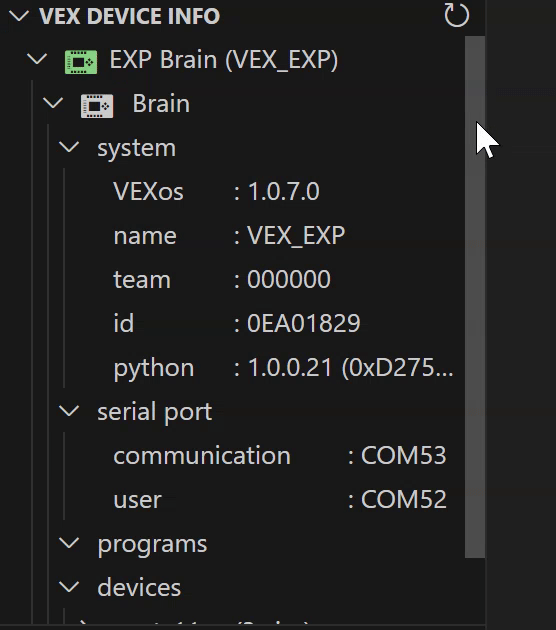

    Ir atvērts VEX robotikas paplašinājums, un tiek parādīta VEX ierīces informācijas kategorija ar visu pievienoto ierīču sarakstu un konkrētu informāciju par katru no tām. Šajā piemērā ir parādītas smadzenes, to lejupielādētās programmas un kontrolieris.

 VEX IERĪCES INFORMĀCIJAS pārskats

  • VEX ierīces indikators.
    VEX ierīces indikators norāda, kāda veida VEX ierīce ir pievienota VEX VS koda paplašinājumam. VEX ierīces indikators atrodas zem VEX DEVICE INFO , ieskaitot pievienotās VEX ierīces ikonu un veidu, kam seko smadzeņu nosaukums.
    Ja ir pievienotas VEX smadzenes, novietojiet peles kursoru virs VEX ierīces indikatora, blakus parādīsies akumulatora medicīniskās ierīces ikona (tikai V5), kameras ikona un notikumu žurnāla ikona.

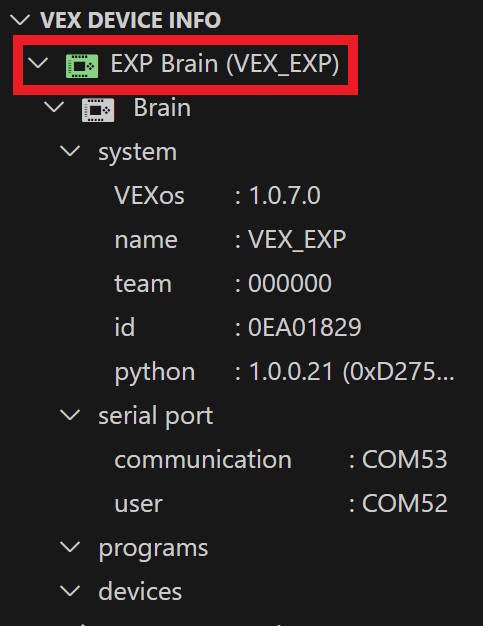

    VEX ierīces informācijas sadaļa ar iezīmētu VEX ierīces indikatora mapi. Šajā piemērā VEX ierīces indikatora mape ir EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Kameras ikona — Noklikšķinot uz tās, VEX paplašinājums uzņems VEX smadzeņu ekrāna ekrānuzņēmumu.
      Norādījumus par VEX smadzeņu ekrāna ekrānuzņēmuma uzņemšanu programmā VS Code skatiet šajā rakstā
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Notikumu žurnāla ikona — noklikšķinot uz tās, VEX paplašinājums augšupielādēs VEX smadzeņu notikumu žurnālu. Lai iegūtu noderīgu informāciju par to, kā augšupielādēt VEX Brain notikumu žurnālu VS Code, lūdzu, šo.

Piezīme: Ja kontrolieris ir pievienots datoram, bet tam nav radio savienojuma ar smadzenēm, blakus kontroliera ikonai netiks parādīts smadzeņu nosaukums.

  • Smadzenes Kategorija
    Smadzenes ir augstākā līmeņa kategorija visai ar smadzenēm saistītajai ierīces informācijai.
    Brain kategorijas smadzeņu ikona norādīs šādus brīdinājuma ziņojumus:

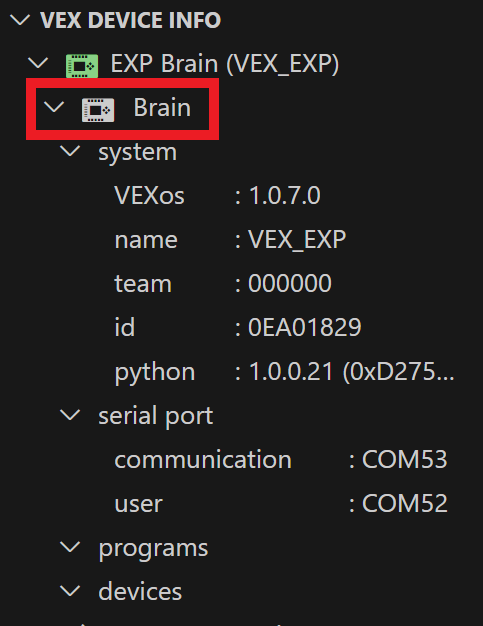

    Zem VEX ierīces indikatora mapes ir iezīmēta mape Smadzenes.

    • VEXos novecošanas brīdinājums. Kad VEX Brain VEXos versija ir novecojusi, Brain ikonas kļūst dzeltenas un apakškategorijā system blakus VEXos parādās brīdinājuma ziņojuma ikona.

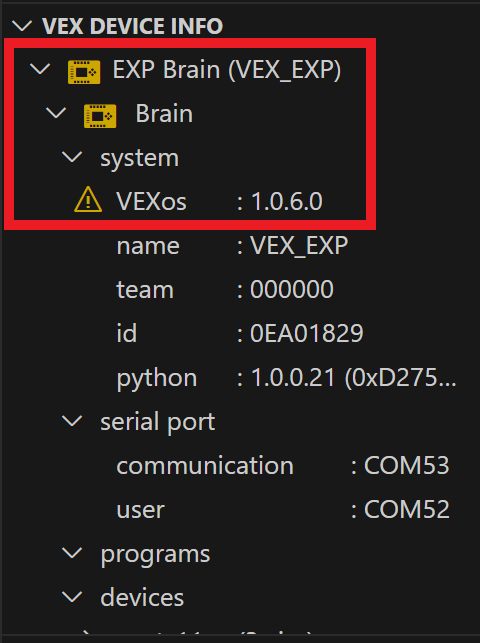

      Smadzeņu mapes ikona un VEX ierīces indikatora ikona ir attēlotas oranžā krāsā, un blakus sistēmas VEXos versijai ir bīstamības simbols. Šīs pazīmes norāda, ka smadzeņu VEXos versija ir novecojusi.


      Lai novērstu šo brīdinājumu, novietojiet peles kursoru virs kategorijas Brain ikonas vai teksta. Blakus parādīsies augšupvērstas bultiņas ikona. Noklikšķiniet uz augšupvērstās bultiņas ikonas, lai atjauninātu VEX smadzenes.

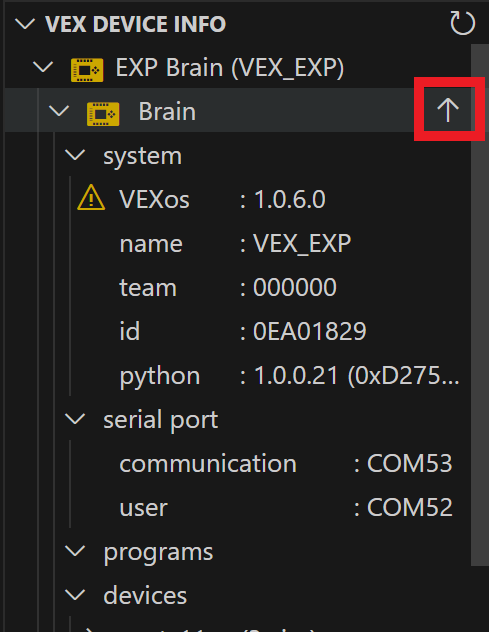

      Kursors atrodas virs novecojušās Brain mapes, un blakus tai ir iezīmēta augšupvērsta bultiņa.


      Lai iegūtu noderīgu informāciju par VEXos atjaunināšanu VEX Brain, lūdzu, skatiet šo rakstu.


    • VEX brīdinājums: Smadzenes nav savienotas. Kad VEX kontrolieris ir pievienots datoram, bet tam nav radio savienojuma ar smadzenēm, ikona Smadzenes kļūst dzeltena, un teksts norāda, ka Smadzenes — nav savienotas.

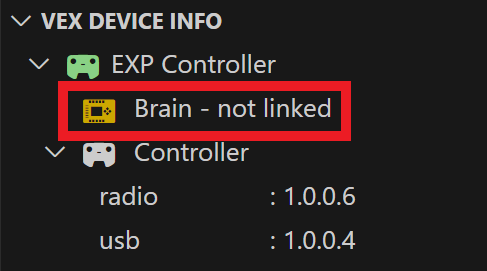

      Mapei “Smadzenes” zem mapes “VEX Device Indicator” ir oranža ikona un rakstīts “Smadzenes, nav saistītas”. Šīs pazīmes norāda, ka nav pievienotas VEX smadzenes.


      Lai novērstu šo brīdinājumu, savienojiet VEX kontrolieri ar VEX smadzenēm. Lai iegūtu noderīgu informāciju par VEX kontrollera savienošanu pārī ar VEX smadzenēm, lūdzu, skatiet šo rakstu par V5, šo rakstu par EXPun šo rakstu par IQ (2nd).

  • sistēma kategorija.
    sistēma ir Smadzeņu kategorijas apakškategorija. sistēmas apakškategorija sniedz informāciju par Brain VEXos versiju, nosaukumu, komandas numuru, ID un Python izpildlaika versiju.

    Sistēmas mape un tās saturs tiek parādīti un iezīmēti zem mapes Brain. Sistēmas mapē ir dati par smadzenēm, un dati ir VEXos 1.0.7.0, nosaukums VEX_IQ, komanda 000000, ID 0EA81E0D un Python 1.0.0.21.


    Šajā sadaļā mēs varam iestatīt VEX smadzeņu nosaukumu un komandas numuru.

    • VEX smadzeņu nosaukuma iestatīšana. Lai iestatītu VEX smadzeņu nosaukumu, novietojiet peles kursoru virs informācijas teksta nosaukums , noklikšķiniet uz zīmuļa ikonas, kas parādās blakus, un tekstlodziņā ierakstiet jauno smadzeņu nosaukumu.
      Lai iegūtu noderīgu informāciju par VEX Brain nosaukuma iestatīšanu VS Code, lūdzu, šo.

      Kursors atrodas virs opcijas Nosaukums mapē Sistēma, un blakus tai ir iezīmēta zīmuļa ikona.




    • VEX smadzeņu komandas numura iestatīšana. Lai iestatītu VEX smadzeņu komandas numuru, novietojiet peles kursoru virs komandas informācijas teksta, noklikšķiniet uz blakus redzamās zīmuļa ikonas un ierakstiet jauno komandas numuru tekstlodziņā.
      Lai iegūtu noderīgu informāciju par VEX Brain komandas numura iestatīšanu VS Code, lūdzu, šo.

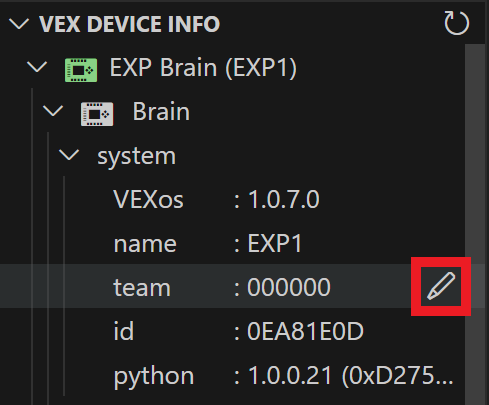

      Kursors atrodas virs opcijas Komanda mapē Sistēma, un blakus tai ir iezīmēta zīmuļa ikona.




  • seriālā porta kategorija.
    seriālais ports ir smadzeņu kategorijas apakškategorija. Apakškategorija seriālais ports parāda ierīces ceļu katram seriālajam portam, kas pieejams VEX Brain.
    Piezīme: Komunikācijas seriālais ports tiek izmantots programmu lejupielādei un smadzeņu funkciju vadībai. Lietotāja seriālais ports tiek izmantots datu pārsūtīšanai starp lietotāja lietotni, kas darbojas ierīcē Brain, un resursdatoru, kas pievienots, izmantojot USB.

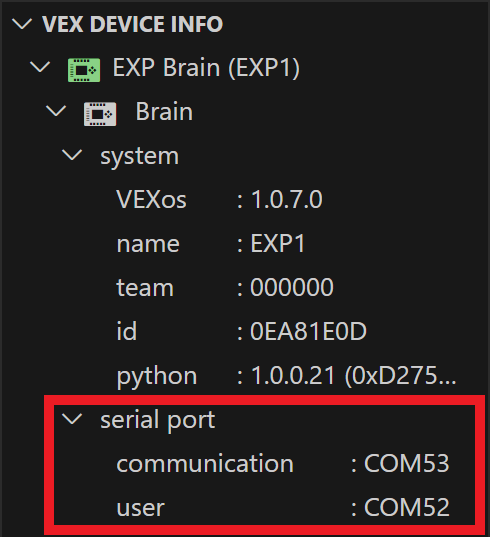

    Mape “Seriālais ports” un tās saturs ir redzams zem mapes “Smadzenes”. Mapē “Seriālais ports” ir dati par smadzeņu vadu savienojumu. Šie dati skan kā komunikācija COM53, lietotājs COM52.

  • Programmu kategorija.
    programmas ir Smadzeņu kategorijas apakškategorija. Apakškategorijā “ programmas tiek parādīts visu VEX Brain ierīcē lejupielādēto lietotāja programmu saraksts.

    Mape “Programmas” un tās saturs tiek rādīts zem mapes “Smadzenes”. Mapē “Programmas” ir redzami visi lejupielādētie VEX projekti ierīcē Brain. Šajā piemērā pievienotajā Brain ierīcē ir lejupielādēta viena Python programma.


    Šajā sadaļā mēs varam izdzēst lejupielādētu programmu no VEX Brain vai skatīt detalizētu programmas informāciju.

    • Lejupielādētas programmas dzēšana. Lai dzēstu lejupielādētu programmu no VEX Brain, novietojiet peles kursoru virs atlasītās programmas vienības teksta un noklikšķiniet uz miskastes ikonas, kas parādās blakus tai.
      Piezīme: Kad programma ir izdzēsta, to nevar atgūt. Lūdzu, esiet piesardzīgs, izmantojot šo funkciju.
      Lai iegūtu noderīgu informāciju par lejupielādētas lietotāja programmas dzēšanu no VEX Brain programmā VS Code, lūdzu, skatiet šo rakstu .

      Kursors atrodas virs programmas mapē Programmas, un blakus tai ir iezīmēta atkritnes ikona.

    • Programmas detalizētas informācijas skatīšana. Lai skatītu detalizētu informāciju par programmu, noklikšķiniet uz izvēršanas ikonas image of the expand icon in vs code blakus programmu saraksta vienumam. Tiks parādīta papildu informācija par lejupielādēto programmu, piemēram, slota atrašanās vieta, faila nosaukums, valodas tips, faila lielums un lejupielādes laiks.

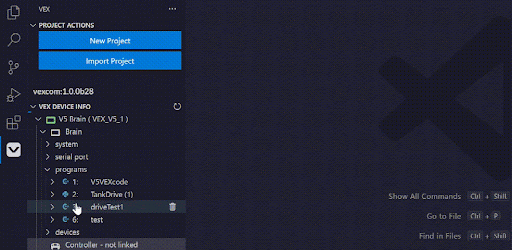

      Mape “Programmas” un tās saturs tiek rādīts zem mapes “Smadzenes”. Šajā piemērā ir uzskaitīti vairāki C/C++ projekti. Katru programmas mapi var atvērt, lai parādītu informāciju par šo programmu. Šajā piemērā ir atlasīta programma, un tās saturs ir 1. slots, 1. faila bin — tips — C++, izmērs — 6,20 kB un laiks — svētdiena, 22. oktobris, 14.52.10.

  • Ierīču kategorija.
     ierīces ir smadzeņu kategorijas apakškategorija. Apakškategorijā “ ierīces tiek parādīts visu ierīču saraksts, kas pievienotas VEX smadzeņu viedajām pieslēgvietām, un akumulators, kas pievienots VEX smadzenēm.

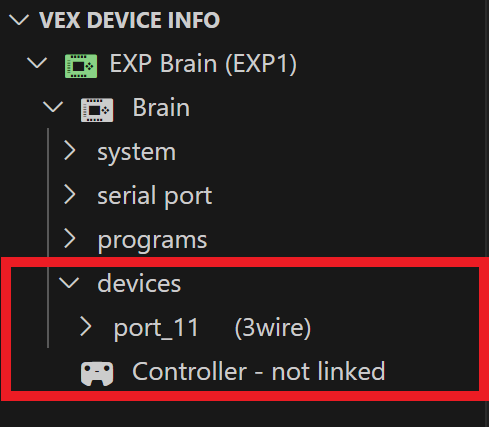

    Mape Devices (Ierīces) un tās saturs tiek rādīts zem mapes Brain (Smadzenes). Mapē “Ierīces” tiek parādītas visas ierīces, kas ir savienotas ar smadzenēm. Šajā piemērā ir uzskaitītas divas ierīces, un tās nolasa 11. porta 3 vadu un kontrolieri — nav savienotas.


    Šajā sadaļā varam skatīt detalizētu informāciju par pievienotajām Smart Port ierīcēm.

    • Ierīces detalizētas informācijas skatīšana. Lai skatītu detalizētu informāciju par Smart Port ierīci, noklikšķiniet uz izvēršanas ikonas blakus ierīces vienumam. Tiks parādīta papildu informācija par pievienoto ierīci, piemēram, viedporta numurs un ierīces tips.
      Lai iegūtu noderīgu informāciju par viedportu izmantošanu VEX smadzenēs, lūdzu, skatiet šo rakstu par V5, šo rakstu par EXPun šo rakstu par IQ (2nd).

      Mape Devices (Ierīces) un tās saturs tiek rādīts zem mapes Brain (Smadzenes). Šajā piemērā ir norādīta viena pievienotā viedporta ierīce. Katru viedās ostas ierīces mapi var atvērt, lai parādītu šai ierīcei specifisku informāciju. Šajā piemērā ir atlasīta 3 vadu ierīce, un tās saturs ir šāds: 3. vadu tips, 1.0.0.11. versija, sāknēšana 1.0.1.0.

  • Kontrolieris Kategorija
    Kontrolieris ir kategorija ar kontrolleri saistītai ierīču informācijai. Kad VEX kontrolieris ir pievienots VS kodam, kategorijā Kontrolieris tiks parādīta informācija par kontroliera radio un kontroliera USB.

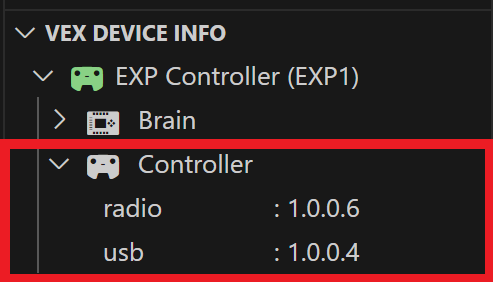

    Mape Controller un tās saturs ir redzams zem mapes VEX Device Indicator. Kontroliera mapi var atvērt, lai parādītu informāciju, kas attiecas uz kontrolieri. Šajā piemērā mapes saturs ir šāds: Radio 1.0.0.6 amd USB 1.0.0.4.


    Kontroliera ikona kategorijā Kontrolieris atbilstošajā situācijā norādīs šādus ziņojumus:

    • VEXos novecošanas brīdinājums. Ja VEX kontroliera VEXos versija ir novecojusi, kontroliera ikonas kļūst dzeltenas un blakus radio un usb informācijai parādās brīdinājuma ziņojumu ikonas.

      Kontroliera mapes ikona un VEX ierīces indikatora ikona ir redzamas sarkanā krāsā, un blakus radio un USB informācijai ir brīdinājuma simboli. Šīs pazīmes norāda, ka kontroliera VEXos versija ir novecojusi.


      Lai novērstu šo brīdinājumu, novietojiet peles kursoru virs Controller kategorijas ikonas vai teksta. Blakus parādīsies ikona augšupvērsta bultiņa. Noklikšķiniet uz ikonas augšupvērsta bultiņa lai atjauninātu VEX kontroliera VEXos.

      Kursors atrodas virs novecojušās kontrollera mapes, un blakus tai ir iezīmēta augšupvērsta bultiņa.


      Lai iegūtu noderīgu informāciju par VEXos atjaunināšanu VEX kontrolierim, lūdzu, šo.


    • VEX kontrolieris saistīts statuss. Kad VEX smadzenes ir pievienotas datoram un tām ir radio savienojums ar kontrolieri, kontroliera kategorijas teksts norādīs, ka kontrolieris ir saistīts.

      Kontrolieris ir norādīts mapē VEX ierīces indikators. Šis kontrolieris nolasa “Controller, linked”.

    • VEX kontrolieris nav saistīts statuss. Ja VEX smadzenes ir pievienotas datoram, bet tai nav radio saites ar kontrolieri, Kontrolieris kategorijas teksts norādīs, ka Kontrolieris — nav savienots.

      Kontrolieris ir norādīts mapē VEX ierīces indikators. Šis kontrolieris nolasa kontrolieri, nevis ir saistīts.


      Lai iegūtu noderīgu informāciju par VEX kontroliera savienošanu pārī ar VEX smadzenēm, lūdzu, skatiet šo rakstu par V5, šo rakstu par EXPun šo rakstu par IQ (2nd).
