VEX įrenginio informacijos supratimas VS kode, skirtame VEX EXP

ĮRENGINIO INFORMACIJA yra VEX VS kodo plėtinio funkcija. ĮRENGINIO INFO rodinyje pateikiama prijungto VEX įrenginio („VEX Brain“ arba „VEX“ valdiklio) apžvalga, kuri gali padėti mums įsitikinti, kad įrenginiai veikia tinkamai.

Prieiga prie VEX DEVICE INFO VS Code

  • Paleiskite „Visual Studio Code“ kompiuteryje. VS kodo veiklos juostoje spustelėkite piktogramą VEX.

    „VS Code“ šoniniame meniu paryškinta „VEX Robotics Extension“ piktograma.
  • Šoninėje juostoje atsidarys VEX rodinys. Kategorija VEX DEVICE INFO yra rodinio VEX viduryje Šioje kategorijoje galime peržiūrėti visą prijungto VEX įrenginio informaciją.

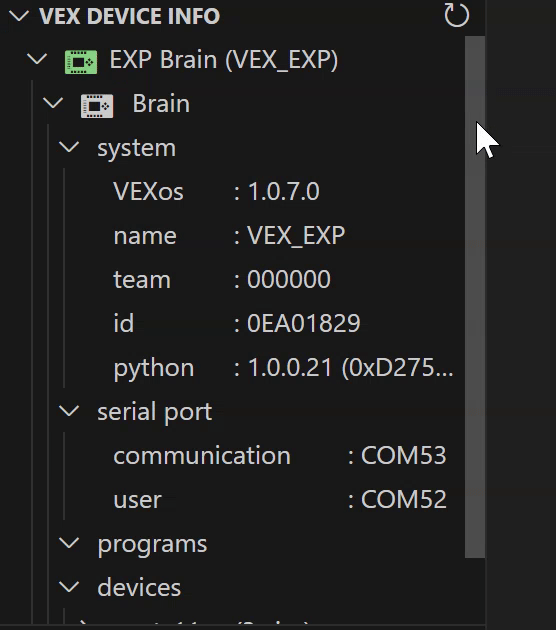

    Atidarytas „VEX Robotics“ plėtinys ir rodoma „VEX“ įrenginio informacijos kategorija su visų prijungtų įrenginių sąrašu ir konkrečia informacija apie kiekvieną iš jų. Šiame pavyzdyje parodytos smegenys, jų atsisiųstos programos ir valdiklis.

 VEX ĮRENGINIO INFORMACIJOS apžvalga

  • VEX įrenginio indikatorius.
    VEX įrenginio indikatorius rodo, kokio tipo VEX įrenginys prijungtas prie VEX VS kodo plėtinio. VEX įrenginio indikatorius yra po VEX DEVICE INFO , įskaitant prijungto VEX įrenginio piktogramą ir tipą, po kurio nurodomas smegenų pavadinimas.
    Jei prijungtas VEX smegenų modulis, užveskite pelės žymeklį ant VEX įrenginio indikatoriaus, šalia jo atsiras medicininės baterijos piktograma (tik V5), kameros piktograma ir įvykių žurnalo piktograma.

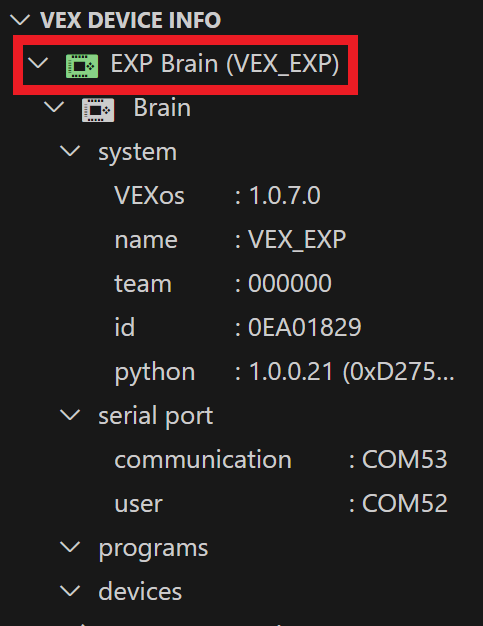

    VEX įrenginio informacijos skiltis su pažymėtu VEX įrenginio indikatoriaus aplanku. Šiame pavyzdyje VEX įrenginio indikatoriaus aplankas yra EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Kameros piktograma – Paspaudus VEX plėtinį, bus padaryta VEX smegenų ekrano kopija.
      Instrukcijas, kaip padaryti VEX smegenų ekrano kopiją VS Code, straipsnyje.
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Įvykių žurnalo piktograma – spustelėjus, VEX plėtinys įkels VEX smegenų įvykių žurnalą. Naudingos informacijos apie tai, kaip įkelti „VEX Brain“ įvykių žurnalą į „VS Code“, straipsnyje.

Pastaba: Jei valdiklis prijungtas prie kompiuterio, bet neturi radijo ryšio su smegenimis, šalia valdiklio piktogramos nebus rodomas joks smegenų pavadinimas.

  • Smegenys Kategorija
    Smegenys yra aukščiausio lygio kategorija, kurioje pateikiama visa su smegenimis susijusi informacija apie įrenginį.
    smegenų kategorijos smegenų piktograma rodys šiuos įspėjamuosius pranešimus:

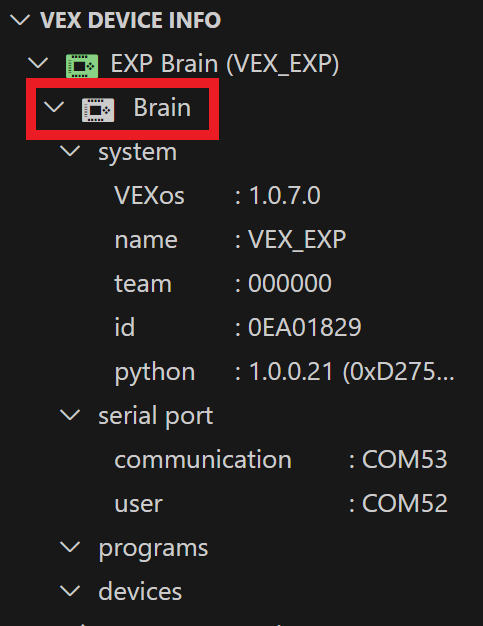

    Aplankas „Brain“ yra paryškintas po aplanku „VEX Device Indicator“.
    • Įspėjimas apie pasenusią „VEXos“ versiją. Kai „VEX Brain“ „VEXos“ versija pasenusi, „Brain“ piktogramos pagelsta, o šalia VEXos , esančioje system subkategorijoje, atsiranda įspėjamojo pranešimo piktograma.

      Brain folder icon and the VEX Device Indicator icon are shown in orange, and there is a hazard symbol next to the system's VEXos version. These signs indicate that the Brain's VEXos version is out of date.

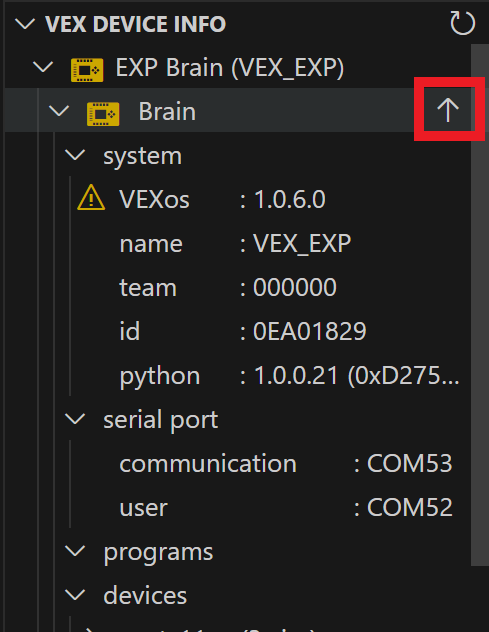

      Norėdami išspręsti šį įspėjimą, užveskite pelės žymeklį ant Brain kategorijos piktogramos arba teksto. Šalia jo pasirodys rodyklės aukštyn piktograma. Spustelėkite rodyklės aukštyn piktogramą, kad atnaujintumėte VEX smegenų VEXo.

      Cursor is hovering over the out of date Brain's folder and there is an Up Arrow icon next to it that is highlighted.

      Naudingos informacijos apie VEXos atnaujinimą VEX Brain sistemoje rasite šiame straipsnyje.

    • Įspėjimas apie nesusietą VEX smegenų struktūrą. Kai VEX valdiklis prijungtas prie kompiuterio, bet neturi radijo ryšio su smegenimis, piktograma Brain pagels, o tekstas nurodys, kad Brain – nesusietos“.

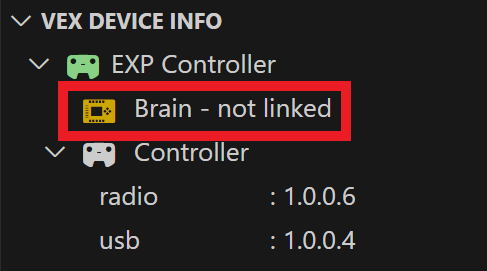

      Brain folder underneath the VEX Device Indicator folder has an orange icon and reads Brain, not linked. These signs indicate that there is no VEX Brain connected.

      Norėdami išspręsti šį įspėjimą, prijunkite VEX valdiklį prie VEX smegenų. Naudingos informacijos apie VEX valdiklio susiejimą su VEX Brain rasite šiame straipsnyje apie V5, šiame straipsnyje apie EXPir šiame straipsnyje apie IQ (2nd).
  • sistema kategorija.
    sistema yra Smegenų kategorijos subkategorija. sistemos subkategorija pateikia informaciją apie smegenų VEXos versiją, pavadinimą, komandos numerį, ID ir Python vykdymo laiko versiją.

    System folder and its contents are shown and highlighted underneath the Brain folder. The system folder has data about the Brain, and the data reads VEXos 1.0.7.0, name VEX_IQ, team 000000, id 0EA81E0D, and Python 1.0.0.21.

    Šiame skyriuje galime nustatyti VEX smegenų pavadinimą ir komandos numerį.
    • VEX smegenų pavadinimo nustatymas. Norėdami nustatyti VEX smegenų pavadinimą, užveskite pelės žymeklį ant , spustelėkite šalia pasirodžiusią pieštuko piktogramą ir teksto lauke įveskite naują smegenų pavadinimą.
      Naudingos informacijos apie VEX smegenų pavadinimo nustatymą VS Code straipsnyje.

      Žymeklis užvedamas virš parinkties „Vardas“ aplanke „Sistema“, o šalia jos yra paryškinta pieštuko piktograma.


    • VEX smegenų komandos numerio nustatymas. Norėdami nustatyti VEX smegenų komandos numerį, užveskite pelės žymeklį ant komandos informacijos teksto, spustelėkite šalia pasirodžiusią pieštuko piktogramą ir teksto lauke įveskite naują komandos numerį.
      Naudingos informacijos apie VEX smegenų komandos numerio nustatymą VS Codestraipsnyje.

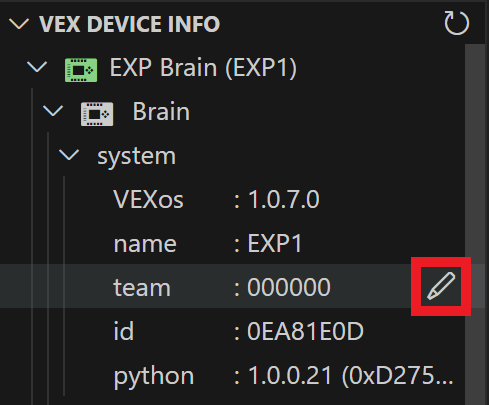

      Žymeklis užvedamas virš parinkties „Komanda“ aplanke „Sistema“, o šalia jos yra paryškinta pieštuko piktograma.


  • nuosekliojo prievado kategorija.
    nuoseklusis prievadas yra smegenų kategorijos subkategorija. Subkategorijoje nuoseklusis prievadas rodomas kiekvieno „VEX Brain“ prieinamo nuosekliojo prievado įrenginio kelias.
    Pastaba: Ryšio nuoseklusis prievadas naudojamas programoms atsisiųsti ir smegenų funkcijoms valdyti. Vartotojo nuoseklusis prievadas naudojamas duomenims perduoti tarp vartotojo programėlės, veikiančios „Brain“, ir pagrindinio kompiuterio, prijungto per USB.

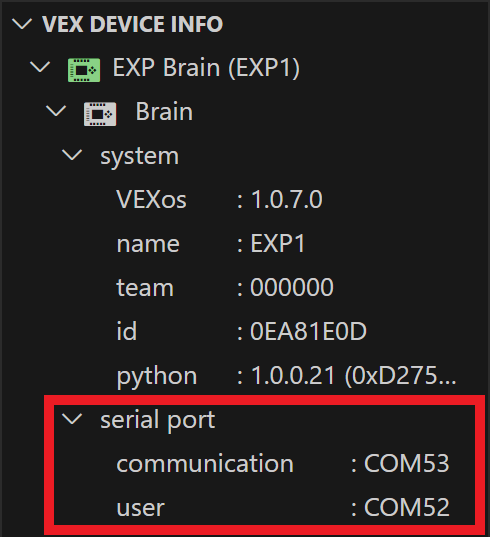

    Aplankas „Serial Port“ ir jo turinys rodomi po aplanku „Brain“. Aplanke „Nuoseklusis prievadas“ yra duomenų apie „Brain“ laidinį ryšį. Šie duomenys rodo ryšio COM53, vartotojo COM52 duomenis.
  • Programų kategorija.
    programos yra Smegenų kategorijos subkategorija. Subkategorijoje programų rodomas visų į „VEX Brain“ atsisiųstų vartotojo programų sąrašas.

    Programs folder and its contents are shown underneath the Brain folder. The Programs folder shows all of the downloaded VEX projects on the Brain. In this example, there is one Python program downloaded to the connected Brain.

    Šiame skyriuje galime ištrinti atsisiųstą programą iš „VEX Brain“ arba peržiūrėti išsamią programos informaciją.
    • Atsisiųstos programos ištrynimas. Norėdami ištrinti atsisiųstą programą iš „VEX Brain“, užveskite pelės žymeklį ant pasirinkto programos elemento teksto ir spustelėkite šalia jo esančią šiukšliadėžės piktogramą.
      Pastaba: Ištrynus programą, jos atkurti nebegalima. Naudodamiesi šia funkcija, būkite atsargūs.
      Naudingos informacijos apie atsisiųstos vartotojo programos ištrynimą iš „VEX Brain“ naudojant „VS Code“ šiame.

      Žymeklis užvedamas virš programos aplanke „Programos“, o šalia jos yra paryškinta šiukšliadėžės piktograma.
    • Išsamios programos informacijos peržiūra. Norėdami peržiūrėti išsamią programos informaciją, spustelėkite išplėtimo piktogramą image17.pngšalia programos sąrašo elemento. Bus rodoma papildoma informacija apie atsisiųstą programą, pvz., lizdo vieta, failo pavadinimas, kalbos tipas, failo dydis ir atsisiuntimo laikas.

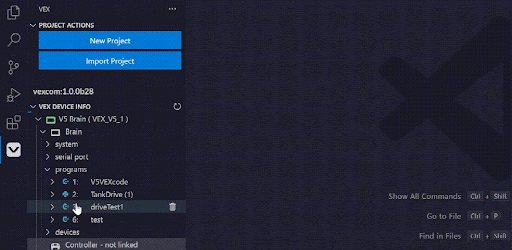

      Programų aplankas ir jo turinys rodomi po aplanku „Smegenys“. Šiame pavyzdyje išvardyti keli C/C++ projektai. Kiekvieną programos aplanką galima atidaryti, kad būtų rodoma su ta programa susijusi informacija. Šiame pavyzdyje pasirinkta programa, kurios turinys yra „Slot 1“, „File slot_1 bin“, „Type C++“, „Size 6,20 kB“ ir „Time“ – „Sekmadienis, spalio 22 d., 14.52.10“.
  • Įrenginių kategorija.
    įrenginiai yra smegenų kategorijos subkategorija. Subkategorijoje „ įrenginių rodomas visų įrenginių, prijungtų prie „VEX Brain“ išmaniųjų prievadų, ir prie „VEX Brain“ prijungtos baterijos sąrašas.

    Devices folder and its contents are shown underneath the Brain folder. The Devices folder shows all of the devices that are connected to the Brain. In this example, there are two devices listed and they read Port 11 3 Wire and Controller - not linked.

    Šiame skyriuje galime peržiūrėti išsamią informaciją apie prijungtus „Smart Port“ įrenginius.
    • Išsamios įrenginio informacijos peržiūra. Norėdami peržiūrėti išsamią „Smart Port“ įrenginio informaciją, spustelėkite išskleidimo piktogramą šalia įrenginio elemento. Bus rodoma papildoma informacija apie prijungtą įrenginį, pvz., išmaniojo prievado numeris ir įrenginio tipas.
      Naudingos informacijos apie išmaniųjų prievadų naudojimą VEX smegenyse rasite šiame straipsnyje apie V5, šiame straipsnyje apie EXPir šiame straipsnyje apie IQ (2nd).

      Įrenginių aplankas ir jo turinys rodomi po aplanku „Smegenys“. Šiame pavyzdyje nurodytas vienas prijungtas „Smart Port“ įrenginys. Kiekvieną „Smart Port Device“ aplanką galima atidaryti, kad būtų rodoma su tuo įrenginiu susijusi informacija. Šiame pavyzdyje pasirinktas 3 laidų įrenginys, kurio turinys yra toks: 3 laido tipas, 1.0.0.11 versija, 1.0.1.0 įkrova.
  • Valdiklis Kategorija
    Valdiklis yra su valdikliu susijusios įrenginių informacijos kategorija. Kai VEX valdiklis prijungtas prie VS kodo, kategorijoje Controller bus rodoma valdiklio radijo ir valdiklio USB informacija.

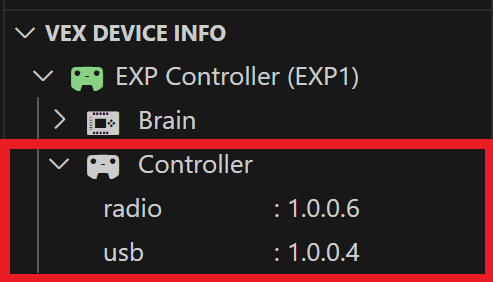

    Controller folder and its contents are shown underneath the VEX Device Indicator folder. The Controller folder can be opened to show information specific to the Controller. In this example, the folder's contents read Radio 1.0.0.6 amd USB 1.0.0.4.

    Valdiklio kategorijos valdiklio piktograma atitinkamoje situacijoje rodys šiuos pranešimus:
    • Įspėjimas apie pasenusią „VEXos“ versiją. Kai VEX valdiklio versija pasenusi, valdiklio piktogramos pagelsta, o šalia informacijos apie radijo ir USB atsiranda įspėjamųjų pranešimų piktogramos.

      Controller folder icon and the VEX Device Indicator icon are shown in red, and there are warning symbols next to the Radio and USB information. These signs indicate that the Controller's VEXos version is out of date.

      Norėdami išspręsti šį įspėjimą, užveskite pelės žymeklį ant valdiklio kategorijos piktogramos arba teksto. Šalia pasirodys piktograma su rodykle aukštyn . Spustelėkite rodyklės aukštyn piktogramą kad atnaujintumėte VEX valdiklio VEXos.

      Cursor is hovering over the out of date Controller's folder and there is an Up Arrow icon next to it that is highlighted.

      Naudingos informacijos apie VEX valdiklio VEXos atnaujinimą rasite šiame straipsnyje.
    • VEX valdiklis susietas būsena. Kai „VEX Brain“ yra prijungtas prie kompiuterio ir turi radijo ryšį su valdikliu, valdiklio kategorijos tekstas rodys, kad valdiklis - susietas.

      Valdiklis yra nurodytas po VEX įrenginio indikatoriaus aplanku. Šis valdiklis skaito „Controller, linked“.
    • VEX valdiklis nesusietas būsena. Kai „VEX Brain“ yra prijungtas prie kompiuterio, bet neturi radijo ryšio su valdikliu, valdiklio kategorijos tekstas rodys
      kad valdiklis - nesusijęs
      Controller is listed underneath the VEX Device Indicator folder. This Controller reads Controller, not linked.

      Naudingos informacijos apie VEX valdiklio susiejimą su VEX Brain rasite šiame straipsnyje apie V5, šiame straipsnyje apie EXPir šiame straipsnyje apie IQ (2nd).
