VEX įrenginio informacijos supratimas VS kode – VEX biblioteka

Įdiegę „VEX VScode“ plėtinį, galite pasiekti įrenginio informaciją. ĮRENGINIO INFO rodinyje pateikiama prijungto VEX įrenginio („VEX Brain“ arba „VEX“ valdiklio) apžvalga, kuri gali padėti mums įsitikinti, kad įrenginiai veikia tinkamai.

Prieiga prie VEX DEVICE INFO VS Code

„VS Code“ šoniniame meniu paryškinta „VEX Robotics Extension“ piktograma.

Paleiskite „Visual Studio Code“ kompiuteryje. VS kodo veiklos juostoje spustelėkite VEX piktogramą.

Atidarytas „VEX Robotics“ plėtinys ir rodoma „VEX“ įrenginio informacijos kategorija su visų prijungtų įrenginių sąrašu ir konkrečia informacija apie kiekvieną iš jų. Šiame pavyzdyje parodytos smegenys, jų atsisiųstos programos ir valdiklis.

Šoninėje juostoje atsidarys VEX rodinys. Kategorija VEX DEVICE INFO yra VEX rodinioviduryje. Šioje kategorijoje bus rodoma visa prijungtų įrenginių informacija.

VEX ĮRENGINIO INFORMACIJOS apžvalga

VEX įrenginio informacijos skiltis su pažymėtu VEX įrenginio indikatoriaus aplanku. Šiame pavyzdyje VEX įrenginio indikatoriaus aplankas yra V5 Brain (V5_Brain).

VEX įrenginio indikatorius

VEX įrenginio indikatorius rodo, kokio tipo VEX įrenginys prijungtas prie VEX VS kodo plėtinio. VEX įrenginio indikatorius yra po VEX DEVICE INFO , įskaitant prijungto VEX įrenginio piktogramą ir tipą, po kurio nurodomas smegenų pavadinimas.

Jei prijungtas „VEX Brain“, užveskite pelės žymeklį ant „VEX“ įrenginio indikatoriaus – šalia jo atsiras akumuliatoriaus išsikrovimo piktograma, kameros piktograma ir įvykių žurnalo piktograma.

Pastaba: Jei valdiklis prijungtas prie kompiuterio, bet neturi radijo ryšio su smegenimis, šalia valdiklio piktogramos nebus rodomas smegenų pavadinimas.

Užvedus pelės žymeklį virš VEX įrenginio indikatoriaus aplanko, šalia aplanko pavadinimo rodomos akumuliatoriaus pagalbos, kameros ir įvykių žurnalo piktogramos. Paryškinta „Battery Medic“ piktograma.

„Battery Medic“ piktograma

Spustelėjus, VEX plėtinys atsisiųs ir paleis „Battery Medic“ programą.

Kameros piktograma rodoma aplanke, esančiame dešinėje nuo „Battery Medic“ piktogramos.

Kameros piktograma

Spustelėjus, VEX plėtinys padarys VEX smegenų ekrano kopiją.
Instrukcijas, kaip padaryti VEX smegenų ekrano kopiją VS Code, straipsnyje.

Įvykių žurnalo piktograma rodoma aplanke, dešinėje nuo kameros piktogramos.

Įvykių žurnalo piktograma

Spustelėjus, VEX plėtinys įkels VEX smegenų įvykių žurnalą. Naudingos informacijos apie tai, kaip įkelti „VEX Brain“ įvykių žurnalą į „VS Code“, šiame.

Smegenys

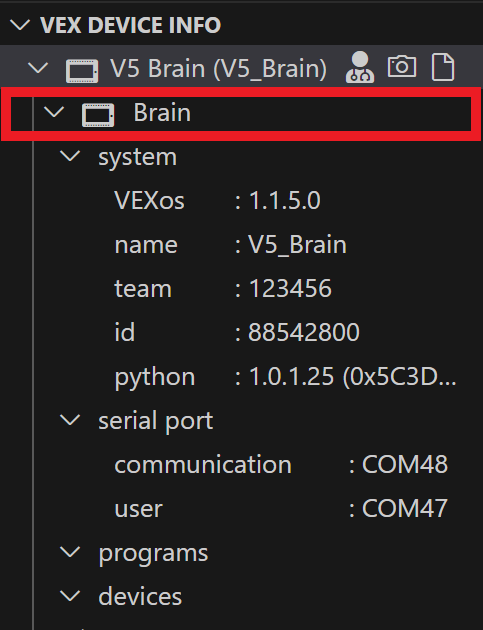

Aplankas „Brain“ yra paryškintas po aplanku „VEX Device Indicator“.

Smegenys yra aukščiausio lygio kategorija, kurioje pateikiama visa su smegenimis susijusi įrenginio informacija.
smegenų kategorijos smegenų piktograma rodys šiuos įspėjamuosius pranešimus:

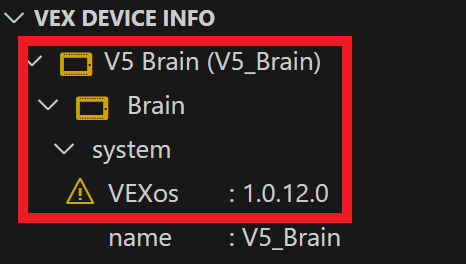

„Brain“ aplanko piktograma ir „VEX“ įrenginio indikatoriaus piktograma rodomos oranžine spalva, o šalia sistemos „VEXos“ versijos yra pavojaus simbolis. Šie požymiai rodo, kad smegenų VEXos versija yra pasenusi.

Įspėjimas apie pasenusią „VEXos“ versiją

Kai „VEX Brain“ „VEXos“ versija pasenusi, „Brain“ piktogramos pagelsta, o šalia „VEXos“, sistemos subkategorijoje, atsiranda įspėjamojo pranešimo piktograma.

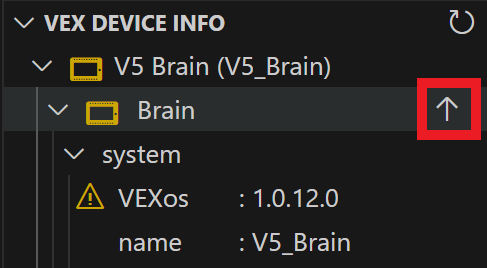

Žymeklis užvedamas virš pasenusio „Brain“ aplanko, o šalia jo yra paryškinta rodyklės aukštyn piktograma.

Norėdami atnaujinti „Brain“ programinę-aparatinę įrangą, užveskite pelės žymeklį ant „Brain“ kategorijos piktogramos arba teksto. Šalia pasirodys rodyklės aukštyn piktograma. Spustelėkite rodyklės aukštyn piktogramą, kad atnaujintumėte VEX smegenų VEXo.

Daugiau informacijos apie programinės įrangos atnaujinimą naudojant „VEX VScode“ plėtinį rasite čia.

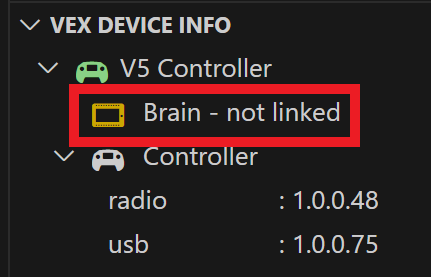

„VEX Device Indicator“ aplanke esančiame aplanke „Brain“ yra oranžinė piktograma ir užrašas „Brain“, nesusietas. Šie požymiai rodo, kad nėra prijungtos VEX smegenys.

VEX smegenys nėra sujungtos

Kai VEX valdiklis prijungtas prie kompiuterio, bet neturi radijo ryšio su smegenimis, smegenų piktograma pagelsta, o tekstas nurodo, kad Smegenys – nesusietos.

Norėdami išspręsti šį įspėjimą, prijunkite valdiklį prie „V5 Brain“. Naudingos informacijos apie valdiklio susiejimą su „V5 Brain“ rasite čia.

Sistema

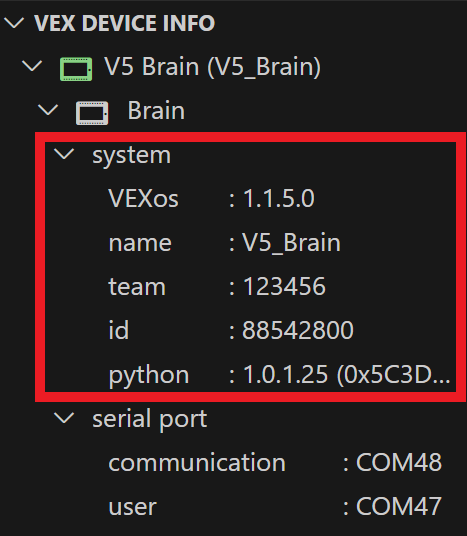

Sistemos aplankas ir jo turinys rodomi ir paryškinti po aplanku „Brain“. Sistemos aplanke yra duomenų apie smegenis, o duomenys yra tokie: „VEXos 1.1.5.0“, pavadinimas „V5_Brain“, komanda 123456, ID 88542800 ir „Python 1.0.1.25“.

sistema yra Smegenų kategorijos subkategorija. „ subkategorijoje pateikiama informacija apie „Brain“ „VEXos“ versiją, pavadinimą, komandos numerį, ID ir „Python“ vykdymo laiko versiją.

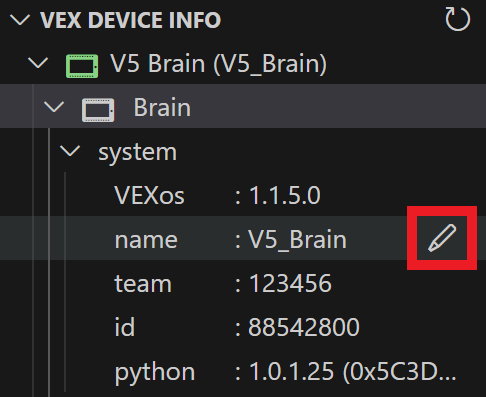

Žymeklis užvedamas virš parinkties „Vardas“ aplanke „Sistema“, o šalia jos yra paryškinta pieštuko piktograma.

Nustatykite smegenų pavadinimą

Norėdami nustatyti V5 smegenų pavadinimą, užveskite pelės žymeklį ant pavadinimo informacijos teksto ir spustelėkite šalia esančią pieštuko piktogramą.

Daugiau informacijos apie tai, kaip pervadinti „V5 Brain“ VEX VScode plėtinyje, rasite čia.

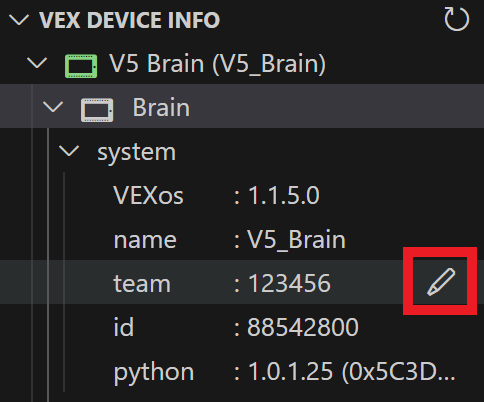

Žymeklis užvedamas virš parinkties „Komanda“ aplanke „Sistema“, o šalia jos yra paryškinta pieštuko piktograma.

Nustatyti komandos numerį

Norėdami nustatyti V5 smegenų komandos numerį, užveskite pelės žymeklį ant komandos informacijos teksto ir spustelėkite šalia esančią pieštuko piktogramą.

Daugiau informacijos apie tai, kaip nustatyti komandos numerį VEX VScode plėtinyje, rasite čia.

Nuoseklusis prievadas

Aplankas „Serial Port“ ir jo turinys rodomi po aplanku „Brain“. Aplanke „Nuoseklusis prievadas“ yra duomenų apie „Brain“ laidinį ryšį. Šie duomenys rodo ryšio COM48, vartotojo COM47 duomenis.

Nuoseklusis prievadas yra Smegenų kategorijos subkategorija. Subkategorijoje ir rodomas kiekvieno „V5 Brain“ prievado kelias

Pastaba: Ryšio nuoseklusis prievadas naudojamas programoms atsisiųsti ir smegenų funkcijoms valdyti. Vartotojo nuoseklusis prievadas naudojamas duomenims perduoti tarp vartotojo programėlės, veikiančios „Brain“, ir pagrindinio kompiuterio, prijungto per USB.

Programos

Programų aplankas ir jo turinys rodomi po aplanku „Smegenys“. Aplanke „Programos“ rodomi visi atsisiųsti VEX projektai iš „Brain“. Šiame pavyzdyje į prijungtą „Brain“ įrenginį atsisiųsta viena „Python“ programa.

Programs yra Brain kategorijos subkategorija. Subkategorijoje „ programų rodomas visų į „V5 Brain“ atsisiųstų vartotojo programų sąrašas.

Šioje kategorijoje galite ištrinti atsisiųstas programas iš „V5 Brain“ arba peržiūrėti išsamią programos informaciją.

Žymeklis užvedamas virš programos aplanke „Programos“, o šalia jos yra paryškinta šiukšliadėžės piktograma.

Norėdami ištrinti atsisiųstą programą iš „V5 Brain“, užveskite pelės žymeklį ant pasirinkto programos elemento teksto ir spustelėkite šalia jo esančią šiukšliadėžės piktogramą.

Pastaba: Ištrynus programą, jos atkurti nebegalima. Naudodamiesi šia funkcija, būkite atsargūs.

Daugiau informacijos apie projektų ištrynimą iš V5 Brain VEX VScode plėtinyje rasite čia.

Įrenginiai

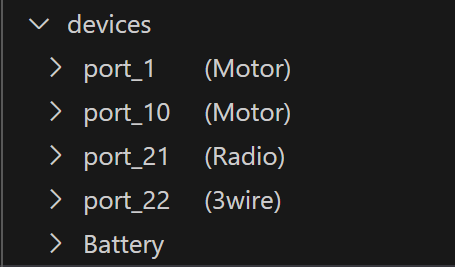

Įrenginių aplankas ir jo turinys rodomi po aplanku „Smegenys“. Aplanke „Įrenginiai“ rodomi visi prie smegenų prijungti įrenginiai. Šiame pavyzdyje išvardyti keturi įrenginiai kartu su jų prievadų numeriais. Baterija taip pat yra nurodyta aplanke „Įrenginiai“.

Įrenginiai yraSmegenys kategorijos subkategorija. Subkategorijojeįrenginių rodomas visų prie „V5 Brain“ išmaniųjų prievadų prijungtų įrenginių ir šiuo metu prie „V5 Brain“ prijungtos baterijos sąrašas.

Įrenginių aplankas ir jo turinys rodomi po aplanku „Smegenys“. Kiekvieną „Smart Port Device“ aplanką galima atidaryti, kad būtų rodoma su tuo įrenginiu susijusi informacija. Šiame pavyzdyje pasirinktas įrenginys „Motor“, o jo turinys yra „Type Motor“, „Version 1.0.0.31“, „Boot 1.0.3.0“.

Norėdami peržiūrėti išsamią informaciją apie prie smegenų prijungtą išmaniojo prievado įrenginį arba bateriją, pasirinkite išskleidimo piktogramą šalia įrenginio elemento. Bus rodoma papildoma informacija apie prijungtą įrenginį, pvz., išmaniojo prievado numeris ir įrenginio tipas.

Valdiklis

Valdiklis yra nurodytas po VEX įrenginio indikatoriaus aplanku. Šis valdiklis skaito „Controller, linked“.

valdiklis parodys, ar V5 valdiklis yra prijungtas prie V5 smegenų.

Informacijos, kaip susieti V5 valdiklį su V5 Brain, rasite čia.
