VEX GO キットの部品

子どもたちは物を組み立てたり、分解したりすることに興味を持ちます。 VEX GO Kit は、「ビルド」を中心に設計された共同の実践的なアクティビティを通じて STEM の基礎を教える構築システムです。 VEX GO ビルドは、学生が作成した、STEM 研究用の創造的な物理構造です。

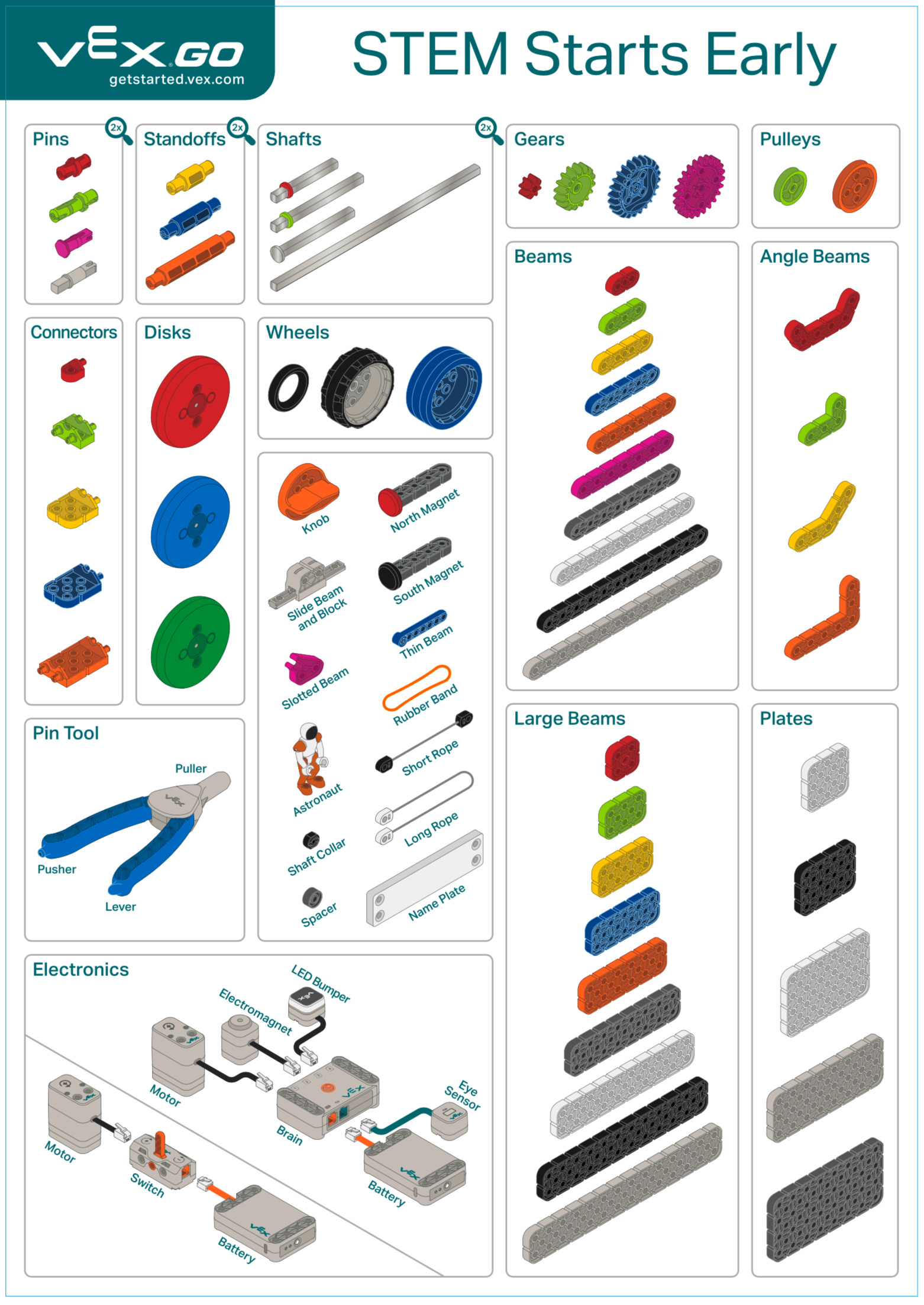

VEX GO キットには、キットに含まれるすべての部品を視覚的に表現したポスターが含まれています。ポスターは、ピン、スタンドオフ、シャフト、ギア、プーリー、ディスク、コネクタ、ホイール、ビーム、アングル ビーム、ラージ ビーム、プレート、電子機器などの主要な部品カテゴリに分類されています。ポスターでは、ピン ツールやキットに含まれるその他の部品についても言及しています。 VEX GO キットの内容を調べるため インタラクティブなパーツ ポスター もあります。

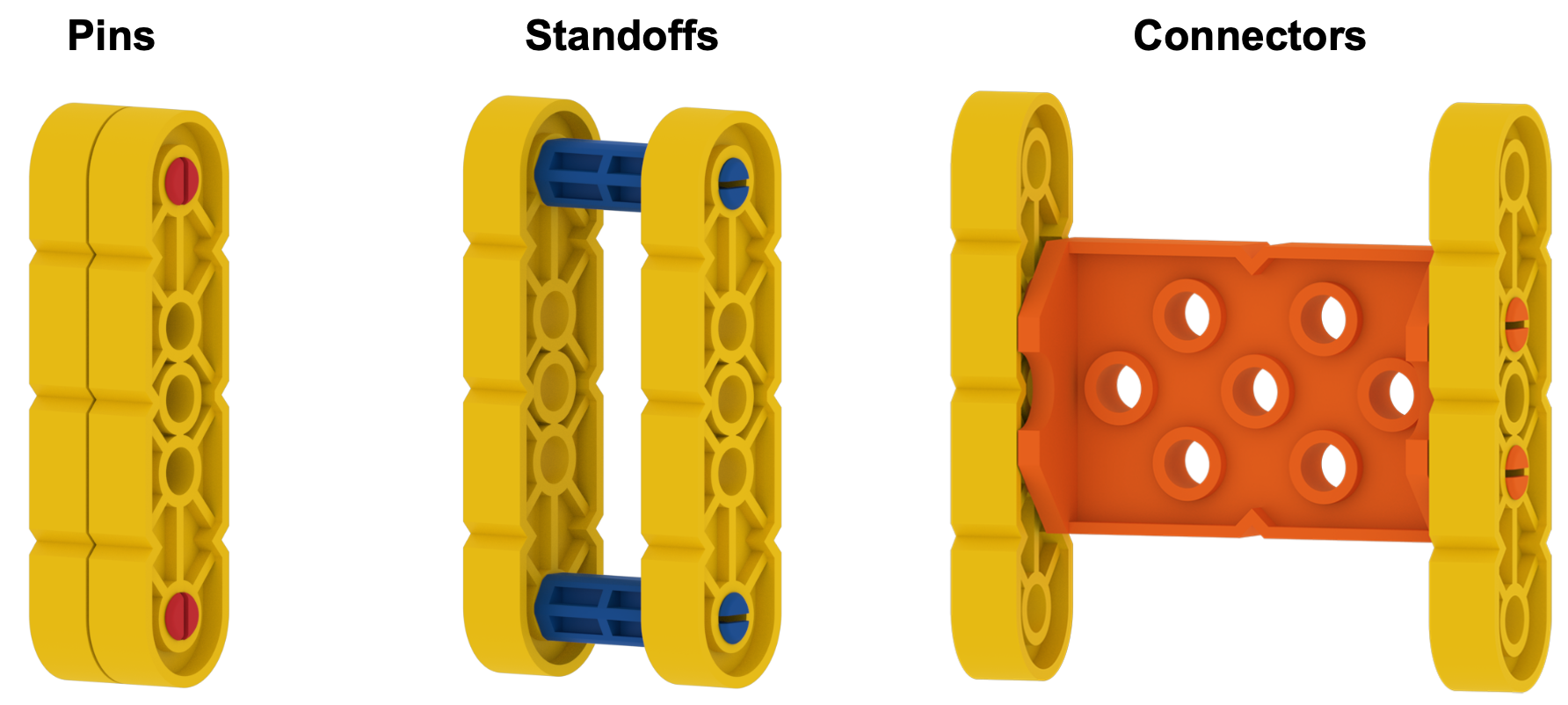

ピン、スタンドオフ、コネクタは他の部品を接続するため、生徒はその使用方法を混乱する可能性があります。ピンは 2 つ以上の部品を互いに面一になるように接続します。ピン、スタンドオフ、コネクタの詳細については、 VEX GO ピン、スタンドオフ、コネクタの使用 の記事を参照してください。

スタンドオフは 2 つの部分を接続しますが、間にスペースを残します。スタンドオフの種類ごとに、使用によって生じるギャップ幅が異なります。

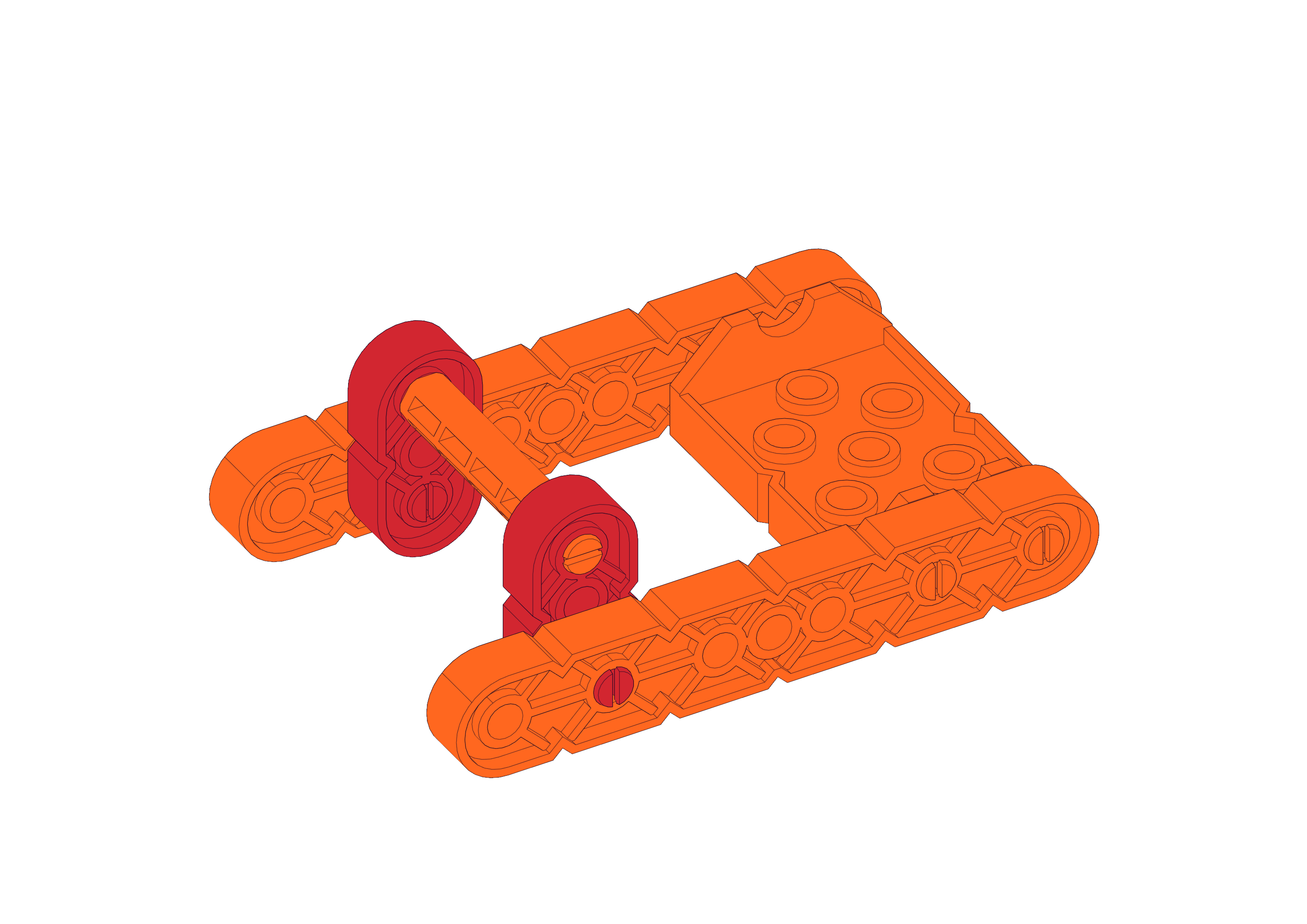

ピンとスタンドオフは、互いに平行なピース間の接続を作成します。ただし、コネクタは 90 度の直角で接続を作成します。 この接続を行うには、ピンおよび/またはスタンドオフが必要です。緑色のコネクタとオレンジ色のコネクタでは、直角接続だけでなく並列接続も可能です。

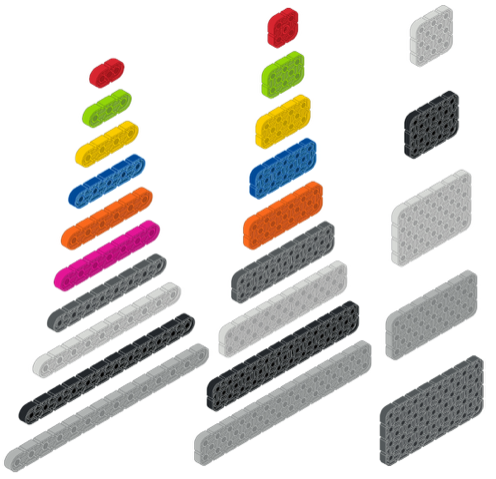

ほとんどの建物の構造基盤を作成するには、梁とプレートが使用されます。これらは、さまざまな幅と長さの平らな部分です。梁またはプレートの幅と長さは、ピース上の穴の数によって測定できます。生徒は組み立てを始めると、梁 (穴幅 1 つ) は大きな梁 (穴幅 2 つ) やプレート (穴幅 3 つ以上) ほど安定していないことを学びます。ビームの詳細については、「 VEX GO ビームとプレートの使用 の記事を参照してください。

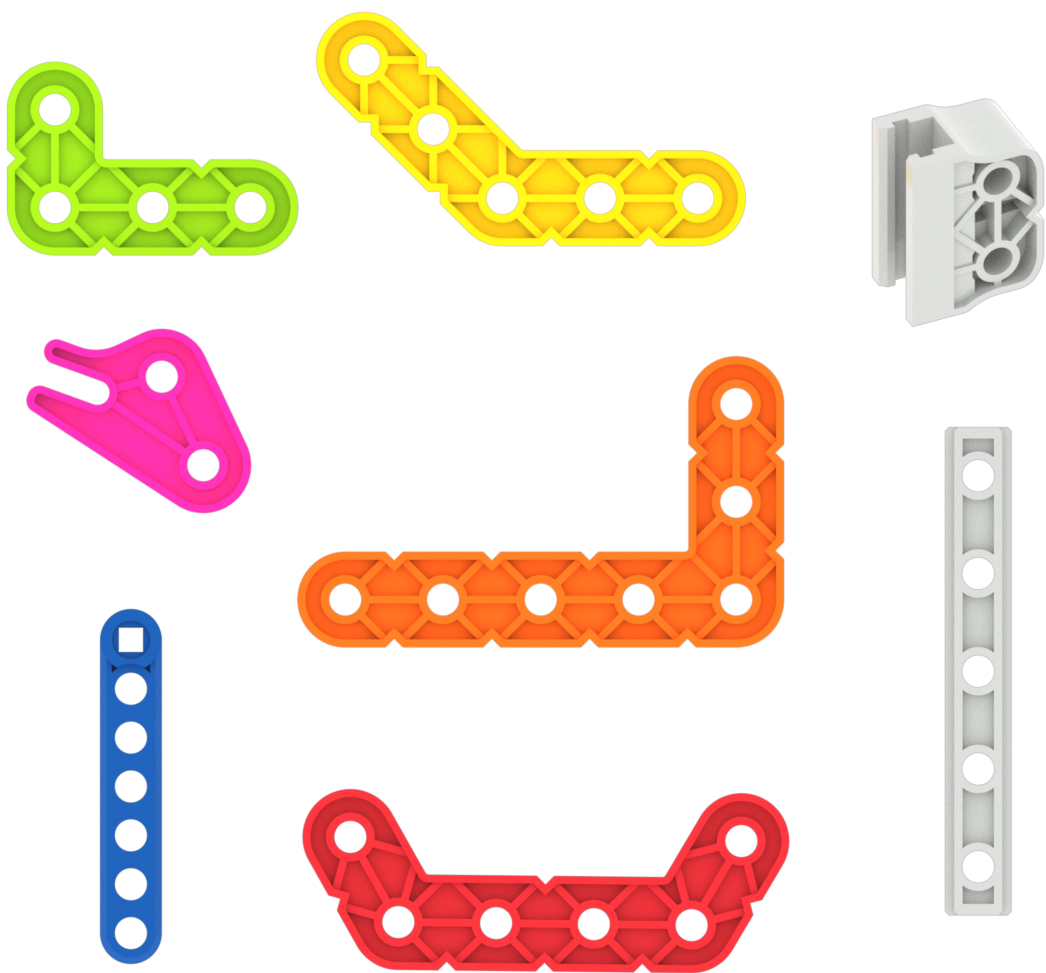

GO Kit には、4 つのアングル ビームを含む、いくつかのユニークなビームがあります。これらのビームは 45、60、または 90 度の角度を作成します。その他のユニークなビームには、ビームを回転させるためにシャフトにフィットする穴が 1 つある青い薄いビームと、標準接続用の追加の穴があります。ピンクのスロット付きビームは、ゴムバンドやロープをビルドに固定するために使用できます。独自のビームを使用して、スライド、リンケージ、またはその他の構成を作成することもできます。

歯車は、ある位置から別の位置に力を伝達するために使用されます。これは、同じサイズのギアを使用して同じ力を伝達することも、さまざまなサイズのギアを使用して力の伝達時に速度またはパワーの利点を生み出すことによって行うこともできます。ピンクのピンを使用すると、ギアを自由に回転させながら、ギアをビームまたはプレートに接続できます。

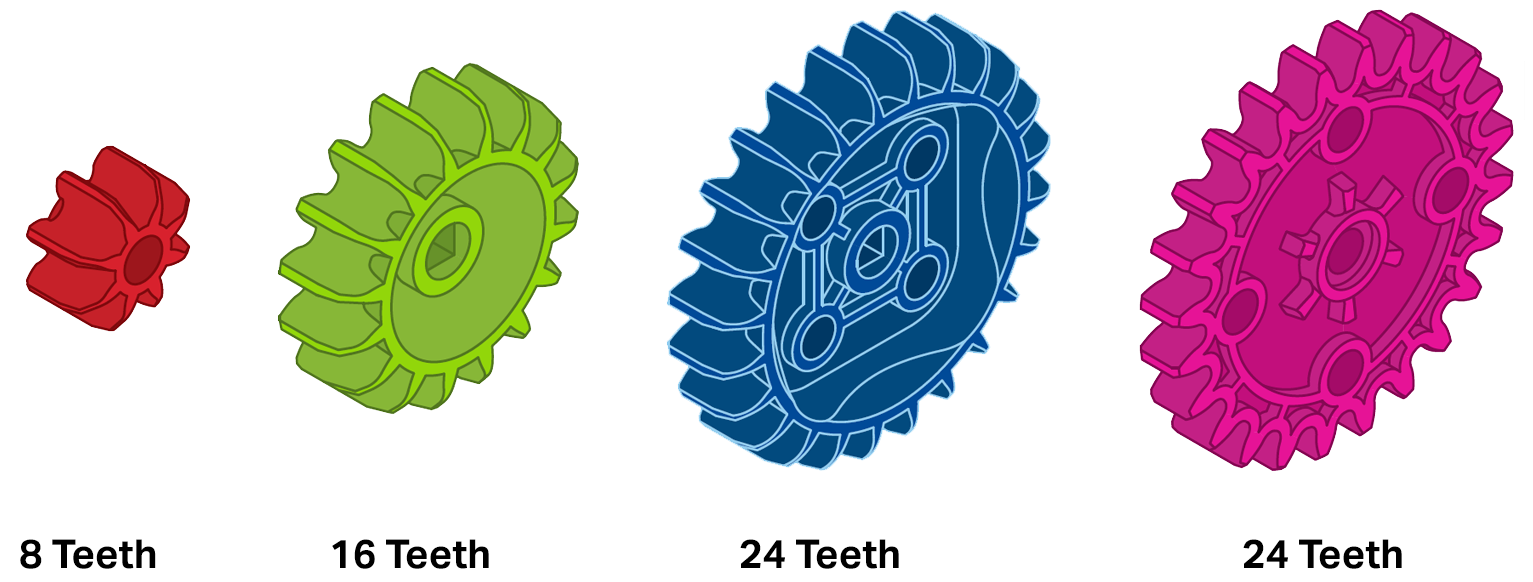

VEX GO Kit には 4 種類のギアがあります。赤いギアは 8 歯、緑のギアは 16 歯、青のギアは 24 歯、ピンクのギアは 24 歯です。赤、緑、青のギアは速度とトルクを伝達します。ギアの詳細については、「 VEX GO ホイール、ギア、プーリーの使用 の記事をご覧ください。

ピンク ギアは中央に四角い穴がなく、このアニメーションに示すように、ピンまたはシャフト上で自由に回転できます。

生徒は歯車や車輪をモーターに接続できます。この場合、学生は赤または緑のシャフト、または灰色のピンを使用してモーターに接続する必要があります。ピースをさまざまなシャフトの所定の位置に保つために、生徒はシャフト カラーを使用できます。

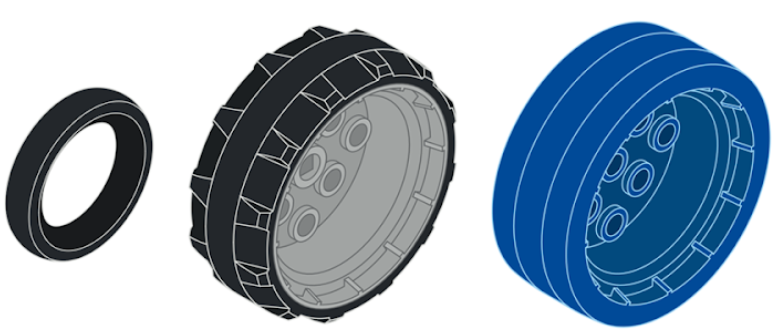

VEX GO Kit には、グレーのホイール、ブルーのホイール、タイヤの数種類のホイールがあります。タイヤはゴム製のリングで、緑色のプーリーの周りを滑らせてホイールに変えることができます。灰色のホイールにはトレッドがあり、トラクションがかかり、青色のホイールはスムーズです。

灰色のホイール (および緑色のプーリー) には中央に四角い穴があり、シャフトまたは灰色のピンで駆動できます。青いホイールには赤いピンを使用するための丸い穴があります。ただし、青いホイールは四角い穴のある別の部品 (歯車や大きな赤いビームなど) に接続できます。

ホイールの選択は、ビルドの効率に影響を与える可能性があります。車輪の牽引力が大きいほど、ロボットを押したり引いたりすることが難しくなり、障害物を乗り越えやすくなります。ただし、車輪の牽引力が高い場合、ロボットは回転するのが難しくなります。

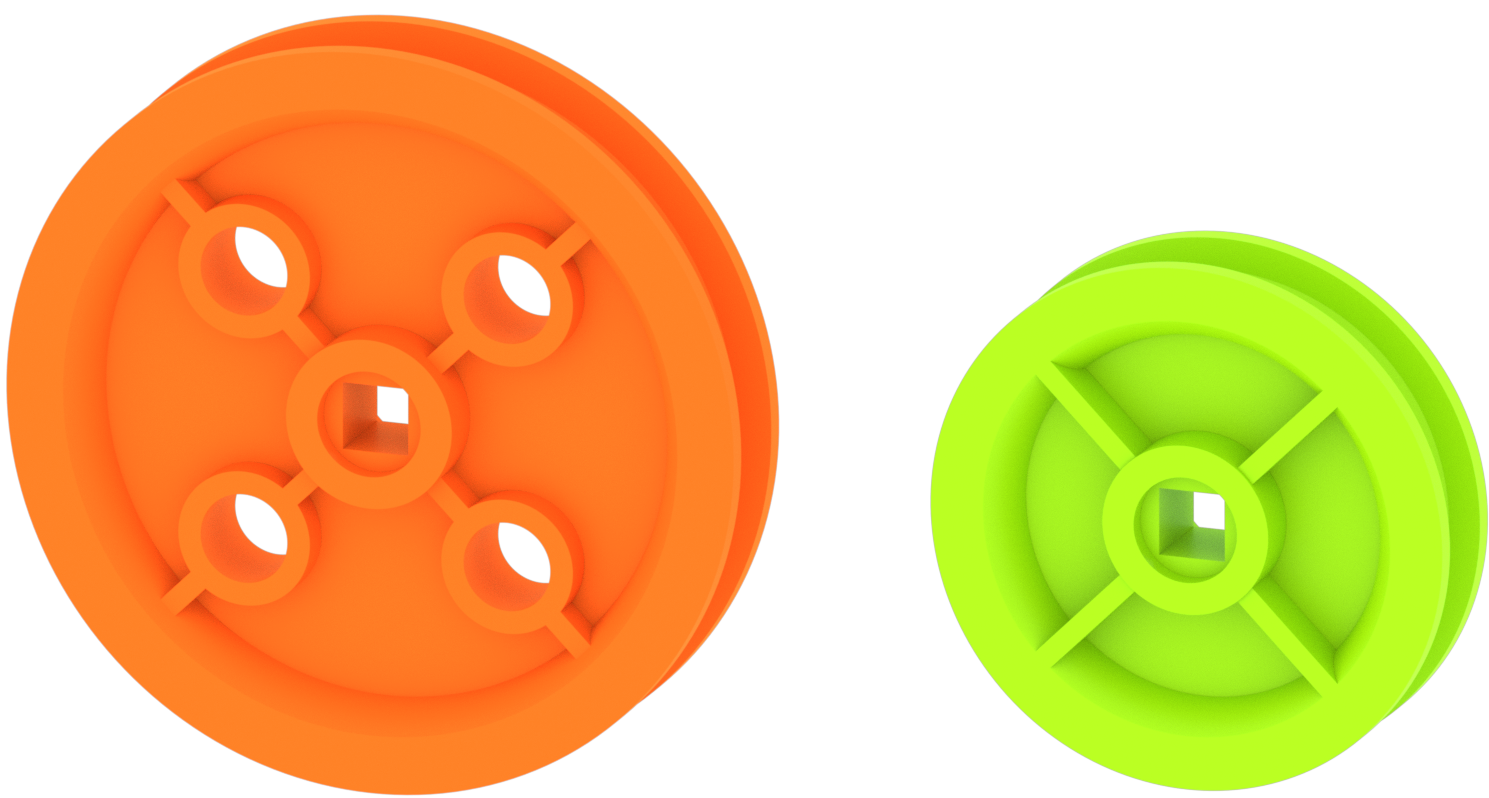

プーリーもこのカテゴリに含まれます。 VEX GO キットには、小さい緑色のプーリーと大きいオレンジ色のプーリーの 2 つのプーリーが含まれています。部品の移動が可能になり、歯車と同様に、ある位置から別の位置に力を伝達できます。滑車は軽荷重用であり、ゴムバンドまたはロープで離すことができる距離によって制限されます。ホイールとプーリーの詳細については、「VEX GO ホイール、ギア、プーリーの使用 の記事をご覧ください。

学生は VEX GO Kit に慣れるまでに、必然的にピースを分離する手助けが必要になります。ピン ツールは、プラー、レバー、プッシャーの 3 つの異なる機能を通じて、生徒がピースを分離するのに役立ちます。

プーラーは、一端が自由になっているピンを取り外すのに最適です。プーラーを使用するには、ノーズにあるスロットにピンを挿入し、ピン ツールを握って引き戻します。ピンは穴から簡単に外せるはずです。ピンが部分的に露出していない場合は、プッシャーを使用してピンの一部を押して解放できます。

レバーは、互いに面一になっている 2 つのビームまたはプレートを切断する場合に最も適しています。レバーを 2 つのピースの間に挿入し、接続されたピースを分離するために使用できます。 レバーは 2 本の梁の間に配置し、ピン ツールのハンドルを回転させると最も効果的に機能します。

このアニメーションでピン ツールの動作を確認し、各機能がどのように動作するかを確認してください。

ピン ツールの詳細については、 ピン ツールの使用 の記事も参照してください。

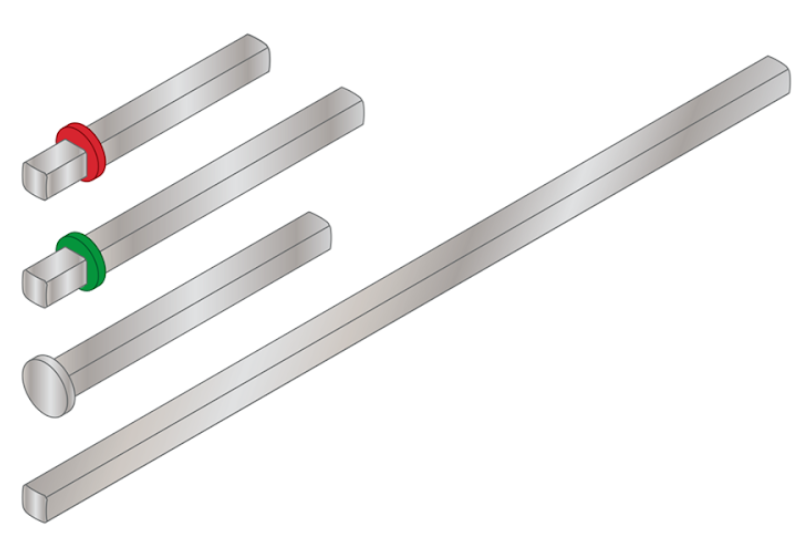

VEX GO シャフトは、主にアセンブリを回転または回転させるための車軸として使用される四角いロッドです。この四角い形状により、シャフトをモーターの四角いソケット、またはギア、ホイール、プーリーの中心に取り付けることができます。シャフトが自由に回転し、アセンブリから滑り落ちないように、シャフトを所定の位置に保持する必要があります。キャップ付きシャフトの上部がシャフトを所定の位置に保持します。

シャフトカラーは、赤シャフト、緑シャフト、プレーンシャフトのシャフトで使用する必要があります。

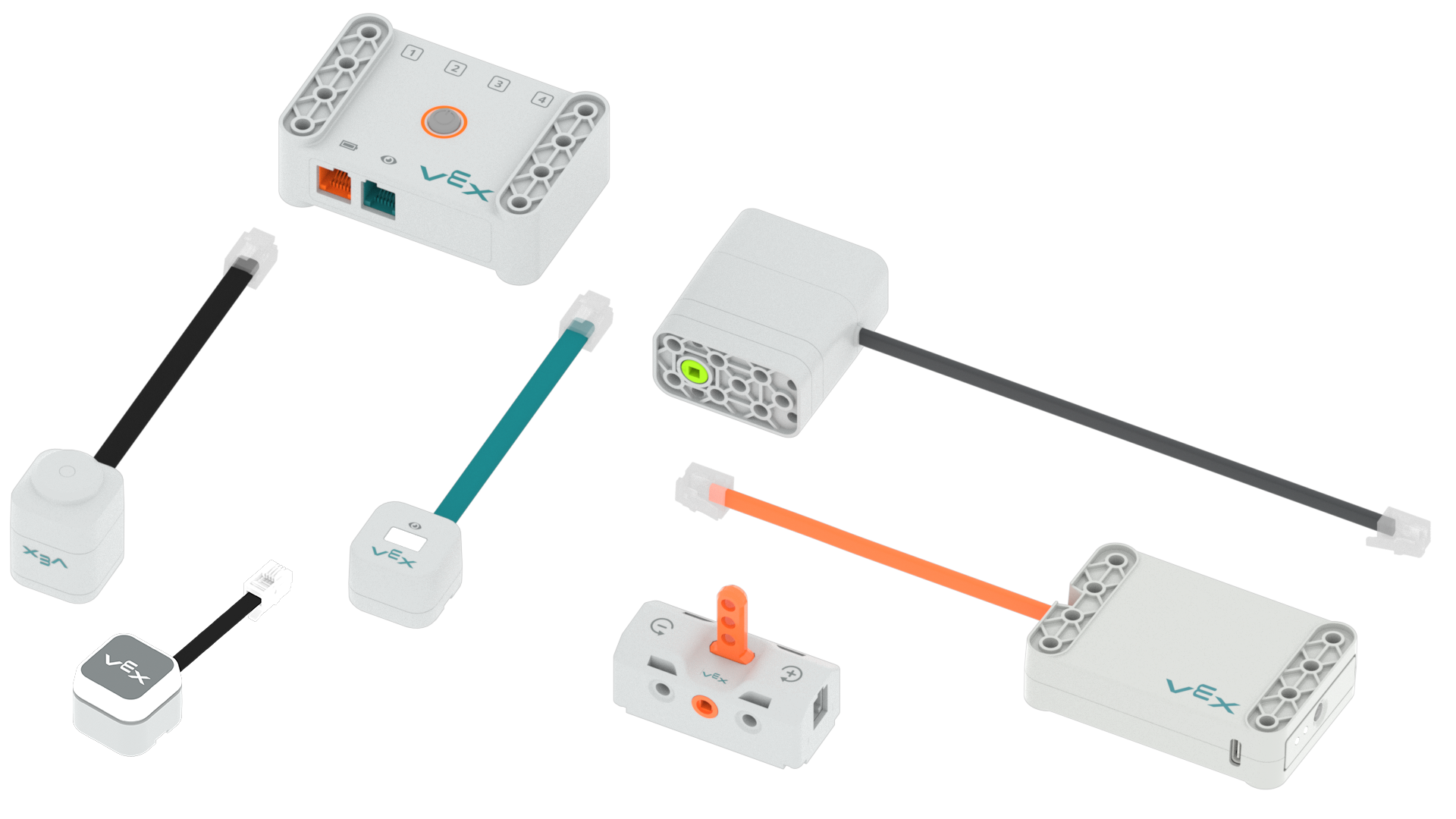

電子コンポーネントは、VEX GO ビルド機能に電力を供給し、制御するために使用されます。

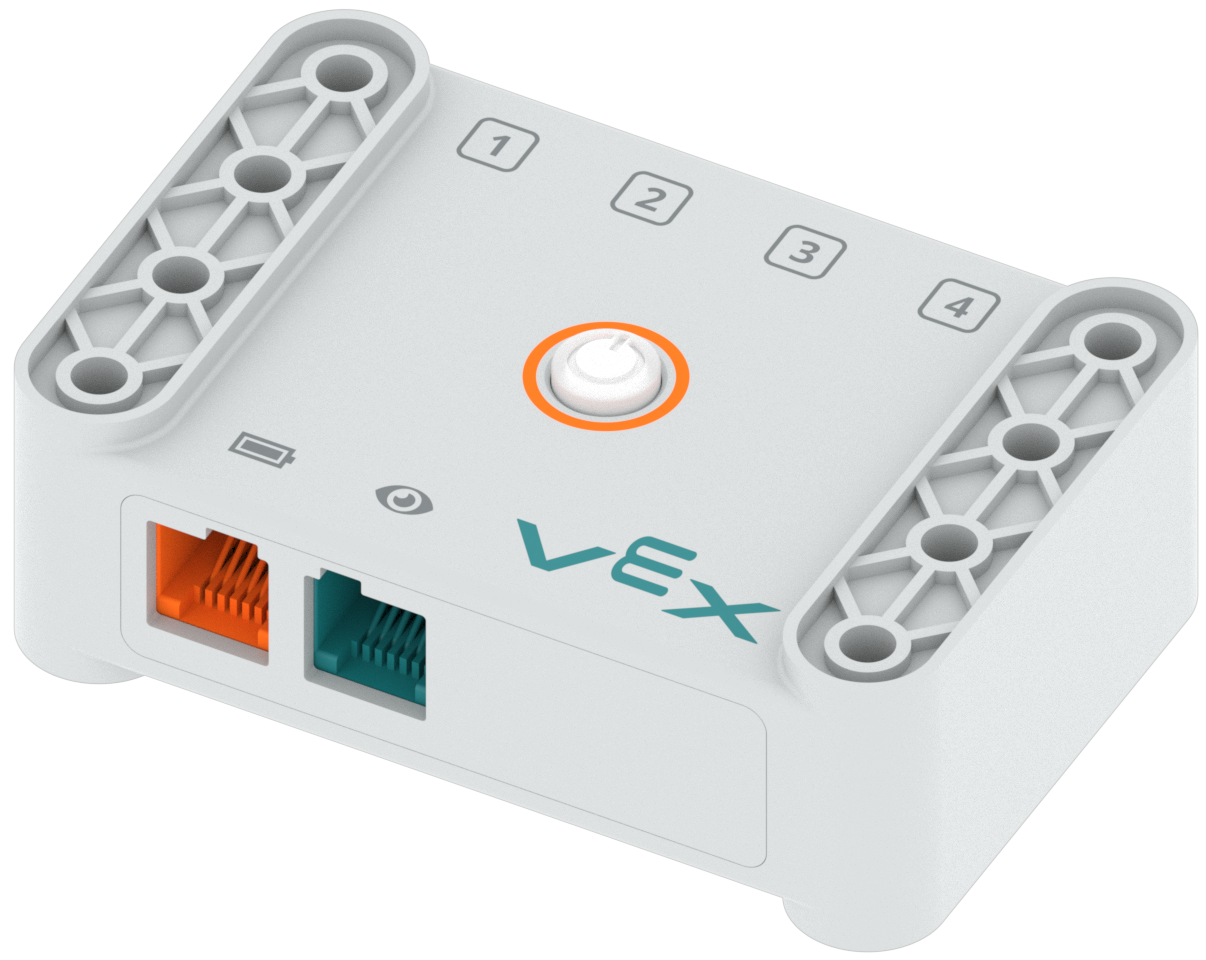

Brain は、VEXcode GO プロジェクトによって実行される VEX GO ビルドに不可欠です。 Brain はユーザー プロジェクトを実行し、Brain に接続されているデバイスを制御します。 Brain には、モーター、LED バンパー、または電磁石を受け入れることができる 4 つの番号付きポートがあります。また、バッテリー (オレンジ) とアイセンサー (青緑) 用の 2 つの別々のポートもあります。 Brain の詳細については、「 VEX GO Brain の使用 記事をご覧ください。

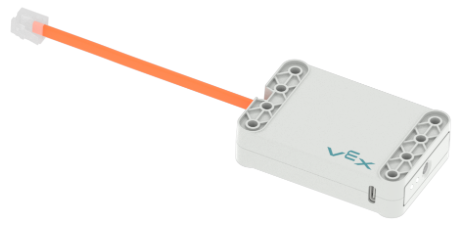

バッテリーは、電子機器を含む VEX GO ビルドに不可欠です。バッテリーは VEX GO 電子コンポーネントに電力を供給し、Brain または Switch のオレンジ色のポートに接続します。 バッテリーの詳細については、 VEX GO バッテリーの使用 の記事をご覧ください。

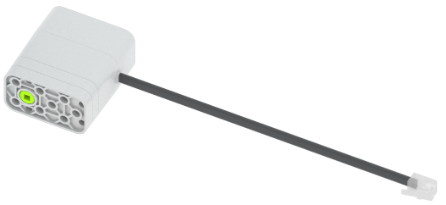

モーターはエネルギーをビルドに使用できる動きに変換します。モーターには 2 つの方法で電力を供給できます。スイッチを介してバッテリーに直接接続できます。または、モーターを Brain に接続し、VEXcode GO プロジェクトによって制御することもできます。 モーターの詳細については、 VEX GO モーターの使用 の記事をご覧ください。

スイッチは、モーターに接続すると、モーターの回転方向を制御します。スイッチは前進、後退、またはオフに設定できます。 スイッチの詳細については、 VEX GO スイッチの使用 の記事をご覧ください。

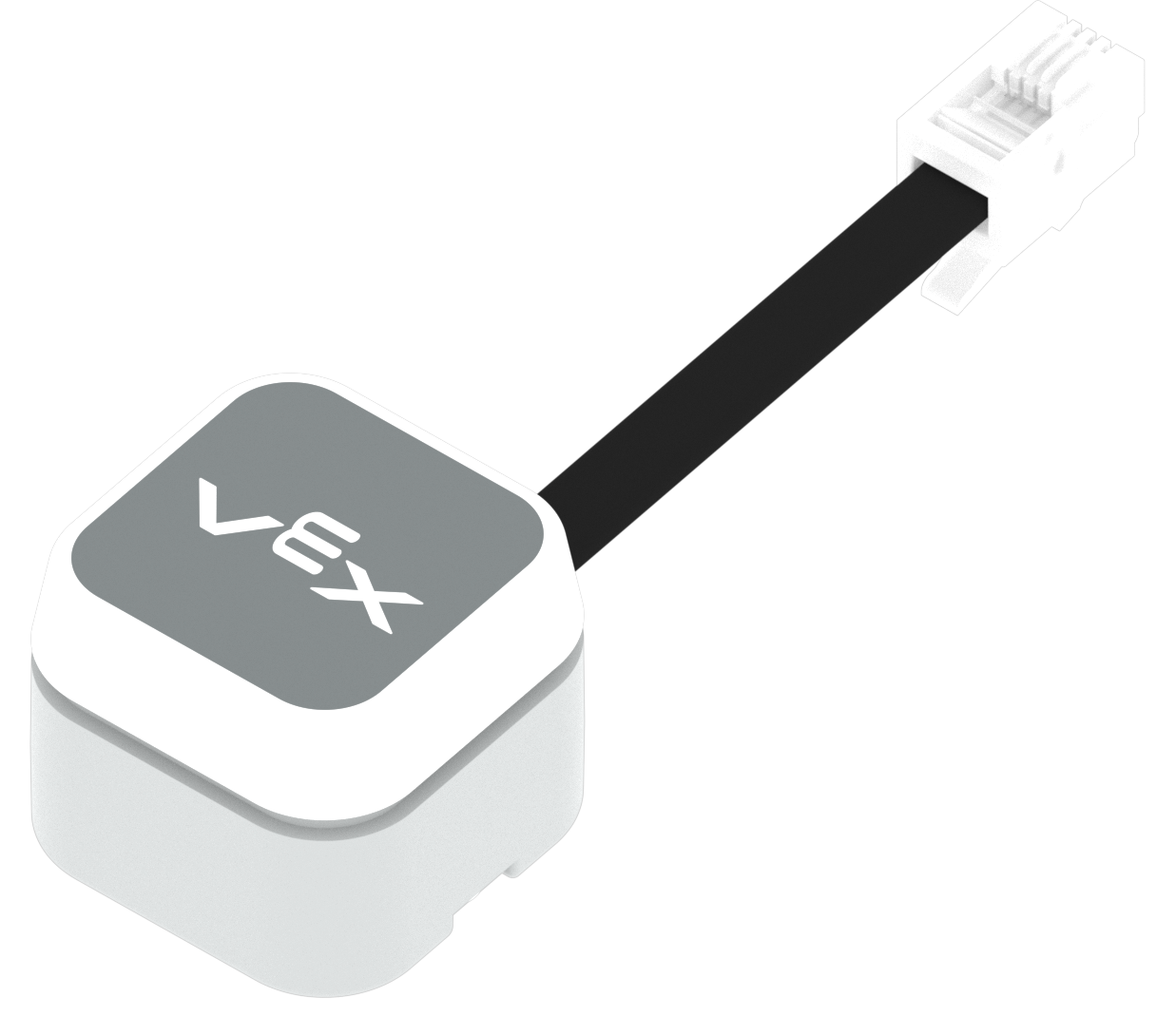

LEDバンパーはライトとバンパースイッチの両方を備えています。 LEDバンパーはセンサーとして色付きの光を表示します。 LED バンパーはバンパー スイッチとして、押されたか離されたかを報告します。

電磁石は、電流によって磁場が生成される特定の種類の磁石です。 VEX GO キットには、金属コアを含むディスクを持ち上げたり置いたりできる電磁石が付いています。ディスクは VEX GO ビルドのウェイトとしても使用できます。

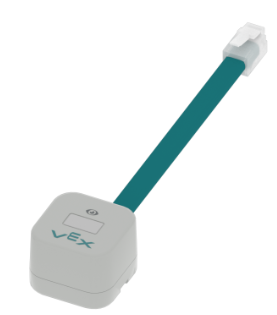

アイセンサーは物体の有無と物体の色(赤/緑/青)を検出します。また、光の明るさも記録されます (光が少ない = 暗い、光が多い = 明るい)。アイセンサーは、Brain の青緑色のポートに接続します。

センサーの詳細については、 VEX GO センサーの使用 の記事をご覧ください。

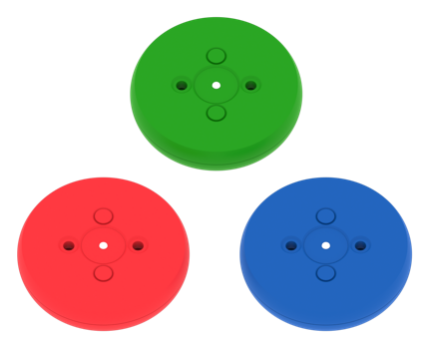

3 色のディスクには金属コアがあり、ロボット アームなどのビルドでは電磁石とともに使用でき、振り子などのビルドでは赤色の北磁石と黒色の南磁石とともに使用できます。ディスクは STEM ラボでさまざまな方法で使用されます。

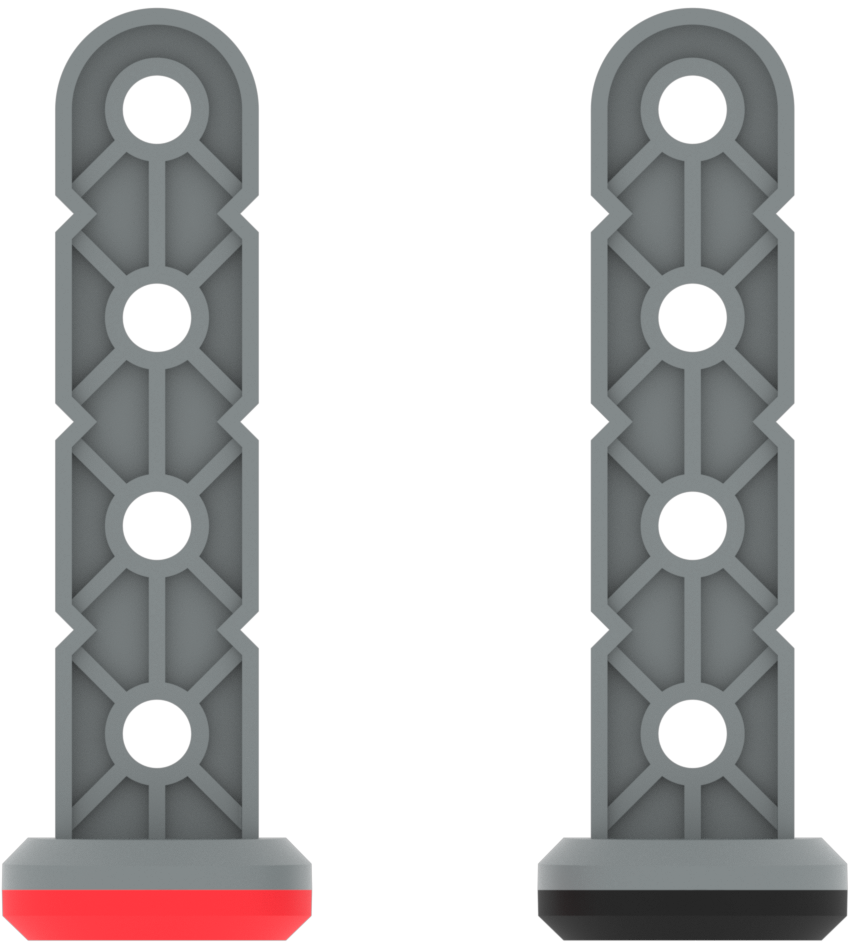

磁石が特殊な種類の金属または他の磁石に近づくと、接触する極 (側面) が反対になると、他の金属または磁石を引き寄せるか、引き寄せます。 2 つの極が同じ場合、2 つの磁石は互いに押しのけたり、反発したりします。赤い北磁石と黒い南磁石は反対の極性を持っており、STEM 研究所で他の金属を引き付けたり反発したり、ディスクを拾ったりするために使用できます。

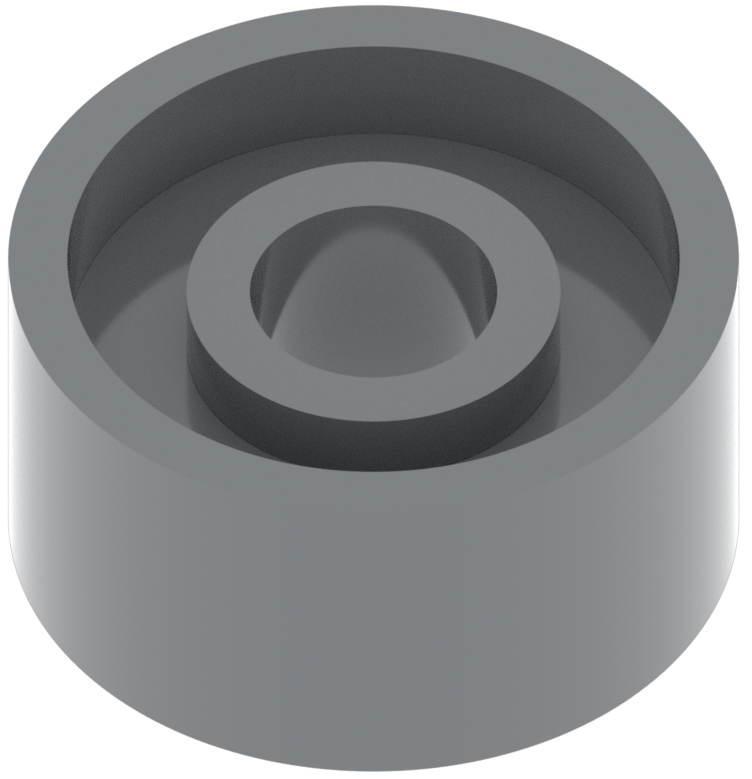

スペーサーは、部品間にスペースを追加したり、シャフトのカラーとして使用したりできます。スペーサーは、ビルド内でパーツが自由に移動できるスペースを確保する場合に特に役立ちます。

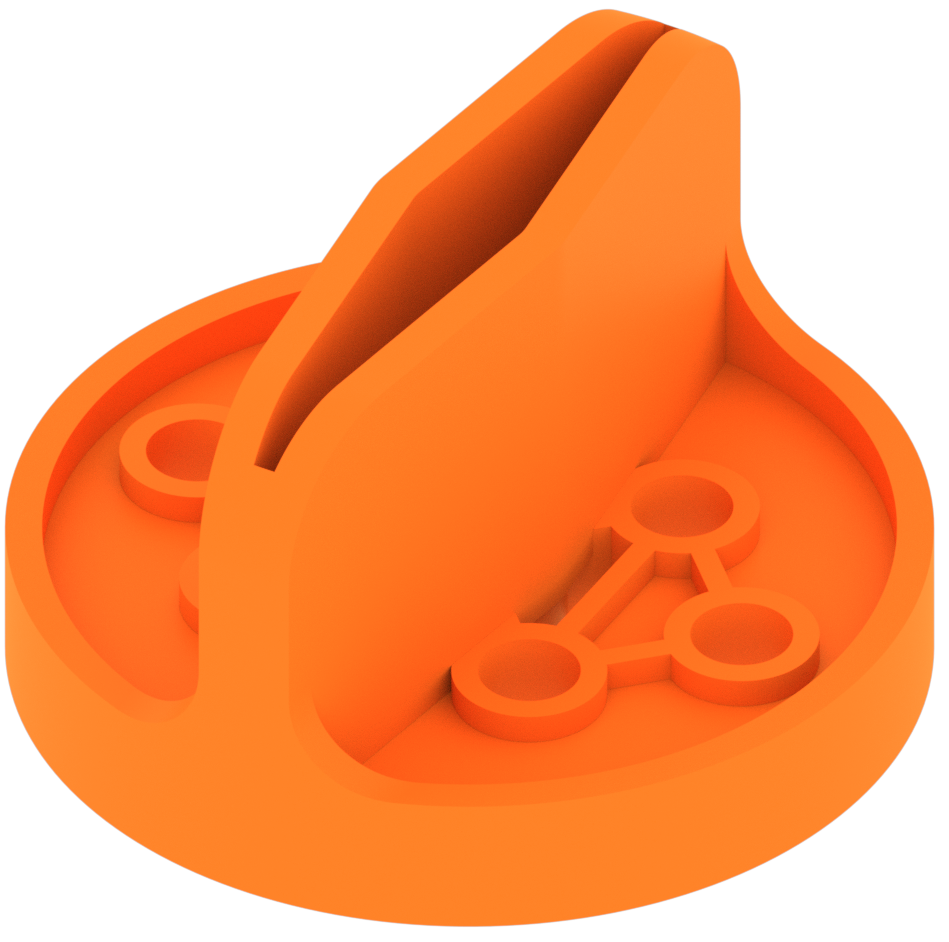

オレンジのノブは、ゴムバンドを巻くクランクとして使用して、位置エネルギーを生成し、運動エネルギーとして放出して、VEX GO スーパー カーなどのビルドに動力を供給することができます。

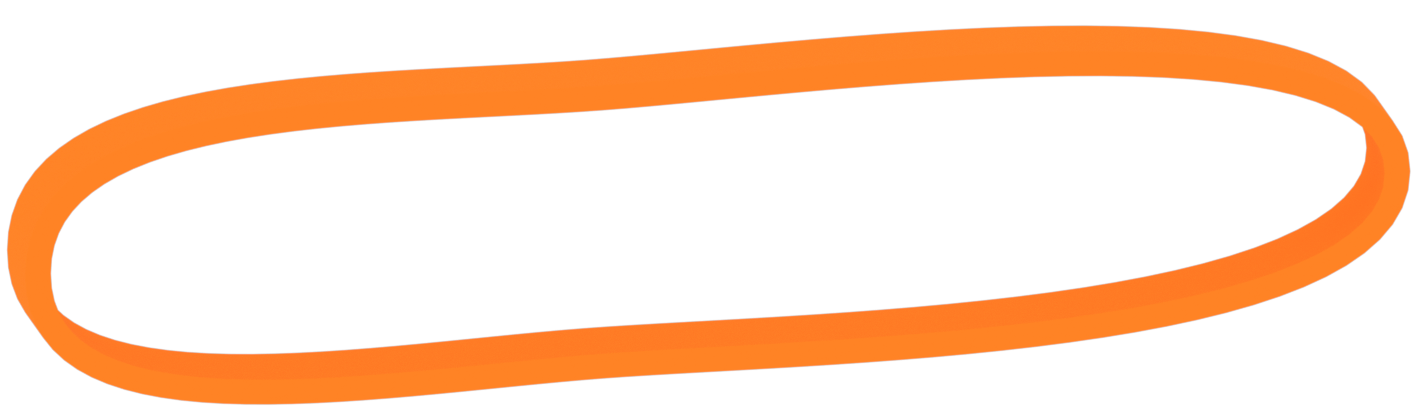

ラバー バンドは伸縮性のあるバンドで、動力の生成や滑車の連結など、VEX GO ビルドのさまざまな方法で使用されます。ラバーバンドをさまざまな長さに伸ばすと、さまざまな量の位置エネルギーがビルドに与えられ、それがビルドの一部に動力を供給するための運動エネルギーに変換されます。

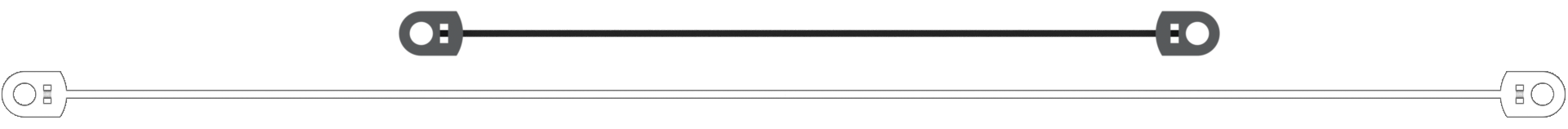

ロング ロープとショート ロープは、VEX GO ビルドで多くの用途に使用できる多目的ピースです。特に、パーツを取り付けたり、ビルド内のエネルギー伝達を促進したりするために使用できます。

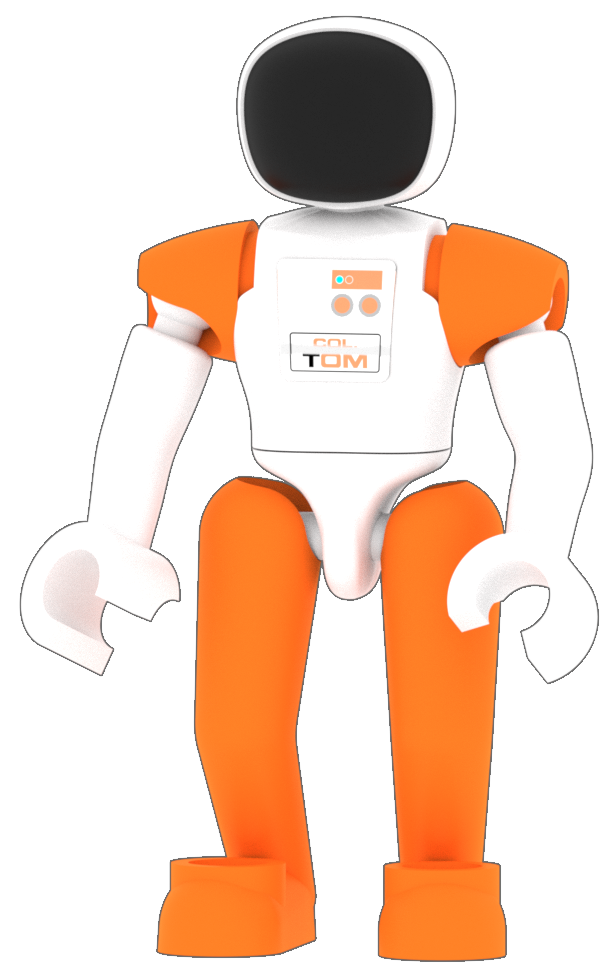

VEX GO キットには小さな宇宙飛行士が含まれており、宇宙飛行士をカスタマイズするためのステッカーも付属しています。足はピンで GO ビルドに取り付けることができるので、Astronaut を自分の構造に組み込むことができます。

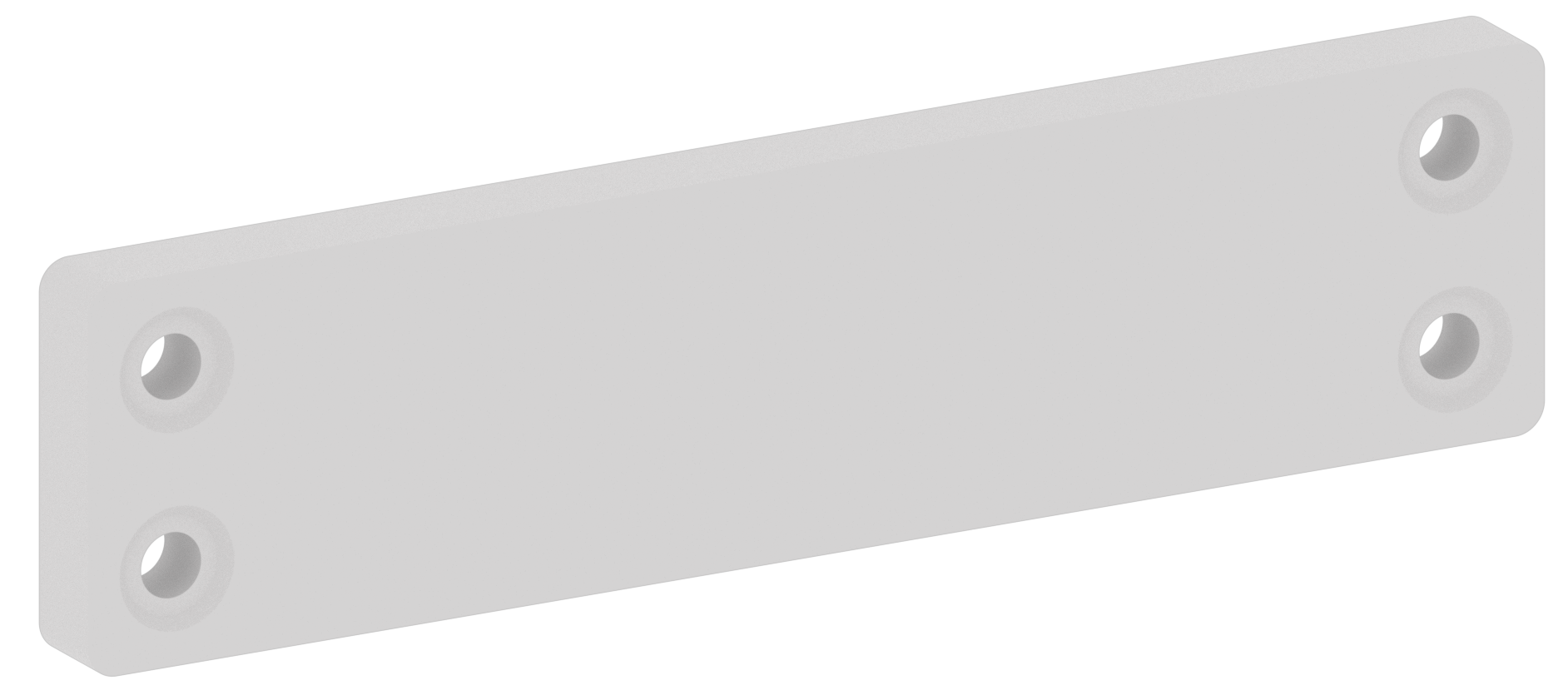

ネームプレートは、ホワイトボードマーカーと併用して、ビルドに名前や教室を書き込むことができます。

これは、複数のロボットを区別するときに役立ちます。

特殊なピースの詳細については、 VEX GO ユニークピースの使用 の記事をご覧ください。
