VS Code における VEX デバイス情報の理解

コンピューターで Visual Studio Code を起動します。 VS Code アクティビティ バーの VEX アイコンをクリックします。

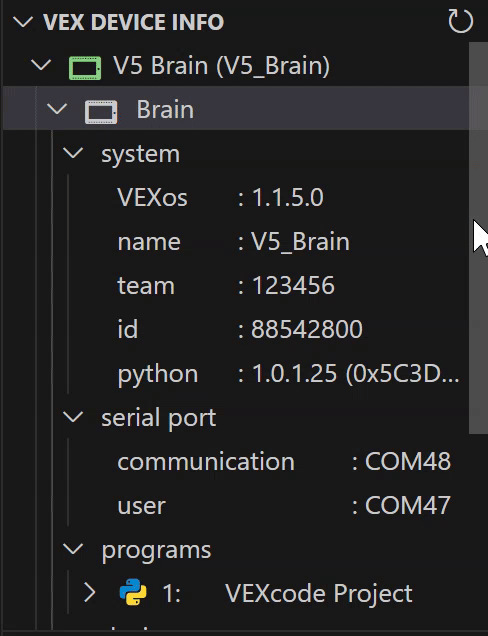

VEX ビューがサイドバーに開きます。 VEX DEVICE INFO カテゴリは、VEX ビューの中央にあります接続されているすべてのデバイスの情報がこのカテゴリに表示されます。

VEX デバイス インジケーター

VEX デバイス インジケーターは、VEX VS Code 拡張機能に接続されている VEX デバイスの種類を示します。 VEXデバイスインジケーターは、 VEXデバイス情報 の下にあり、接続されているVEXデバイスのアイコンとタイプ、およびブレイン名が表示されます

VEXブレインが接続されている場合、VEXデバイスインジケーターにマウスを合わせると、バッテリーメディックアイコン、カメラアイコン、イベントログアイコンが横に表示されます

注: コントローラーがコンピューターに接続されているが、ブレインとの無線リンクがない場合は、コントローラー アイコンの横にブレインの名前は表示されません。

バッテリーメディックアイコン

クリックすると、VEX拡張機能がバッテリーメディックプログラムをダウンロードして実行します。

カメラアイコン

クリックすると、VEX拡張機能はVEX Brain画面のスクリーンショットを撮影します。
VS Code で VEX Brain Screen のスクリーンショットを撮る手順については、 この記事を参照してください。

イベントログアイコン

クリックすると、VEX拡張機能はVEX Brainのイベントログをアップロードします。 VS Code で VEX Brain のイベント ログをアップロードする方法についての役立つ情報については、 この記事をご覧ください。

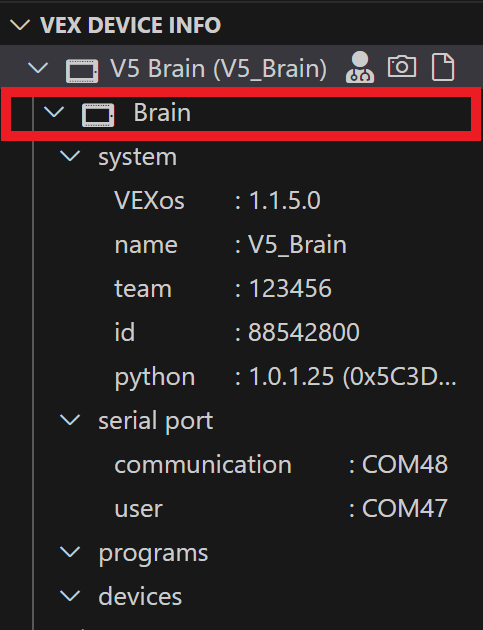

Brain は、Brain に関連するすべてのデバイス情報の最上位カテゴリです
脳 カテゴリの脳アイコンには、次の警告メッセージが表示されます。

VEXos が古いという警告

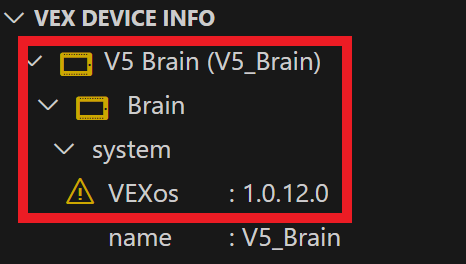

VEX Brain の VEXos バージョンが古い場合、Brain アイコンが黄色に変わり、システム サブカテゴリの VEXos の横に警告メッセージ アイコンが表示されます。

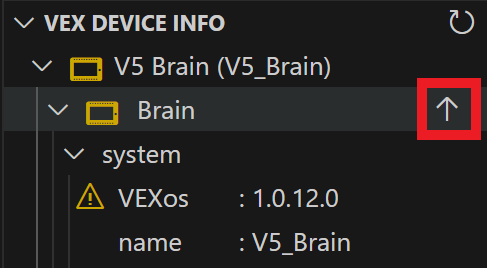

Brain のファームウェアを更新するには、Brain カテゴリのアイコンまたはテキストの上にマウスを置きます。その横に上矢印アイコンが表示されます。上矢印アイコンをクリックして、VEX ブレインの VEXos を更新します

VEX VScode拡張機能を使用したファームウェアの更新の詳細については、こちらをご覧ください

VEX Brain はリンクされていません

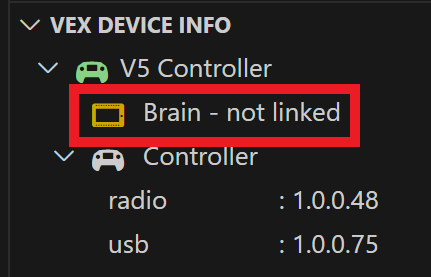

VEX コントローラーがコンピューターに接続されていても、Brain との無線リンクがない場合、Brain アイコンが黄色に変わり、テキストに「 Brain - 未リンクと表示されます。



この警告を解決するには、コントローラーを V5 Brain にリンクします。コントローラーとV5 Brainのペアリングに関する役立つ情報については、こちらをご覧ください

システム は、 脳 カテゴリのサブカテゴリです。 system サブカテゴリは、Brain の VEXos バージョン、名前、チーム番号、ID、および Python ランタイム バージョンに関する情報を提供します。

脳の名前を設定する

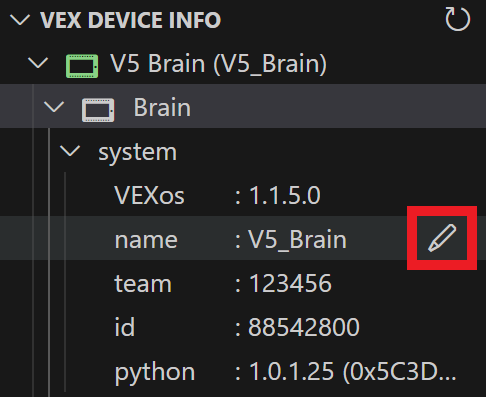

V5 Brainの名前を設定するには、名前情報のテキストにマウスカーソルを合わせ、その横に表示される鉛筆アイコンをクリックします。

VEX VScode拡張機能でV5 Brainの名前を変更する方法の詳細については、こちらをご覧ください

チーム番号を設定する

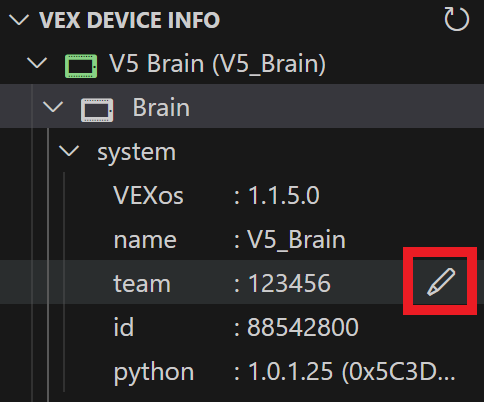

V5 Brainのチーム番号を設定するには、チーム情報のテキストにマウスカーソルを合わせ、その横に表示される鉛筆アイコンをクリックします。

VEX VScode拡張機能でチーム番号を設定する方法の詳細については、こちらをご覧ください

シリアル ポート は、 ブレイン カテゴリのサブカテゴリです。シリアルポート サブカテゴリには、V5 Brain で使用可能な各シリアルポートのデバイスパスが表示されます

注: 通信シリアルポートは、プログラムのダウンロードと脳機能の制御に使用されます。ユーザー シリアル ポートは、Brain 上で実行されているユーザー アプリと USB 経由で接続されたホスト コンピューター間でデータを転送するために使用されます。

プログラム は、 脳 カテゴリのサブカテゴリです。プログラム サブカテゴリには、V5 Brain にダウンロードされたすべてのユーザープログラムのリストが表示されます

このカテゴリでは、V5 Brain からダウンロードしたプログラムを削除したり、詳細なプログラム情報を表示したりできます。

V5 Brainからダウンロードしたプログラムを削除するには、選択したプログラム項目のテキストの上にマウスを移動し、その横に表示されるゴミ箱アイコンをクリックします

注意: 一度削除したプログラムは復元できません。この機能を使用する際は注意してください

VEX VScode拡張機能でV5 Brainからプロジェクトを消去する方法の詳細については、こちらをご覧ください

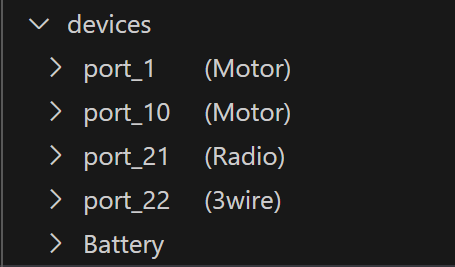

デバイス は、脳 カテゴリのサブカテゴリです。デバイス サブカテゴリには、V5 Brain のスマート ポートに接続されているすべてのデバイスと、現在 V5 Brain に接続されているバッテリーのリストが表示されます。

Brain に接続されている Smart Port デバイスまたはバッテリーの詳細情報を表示するには、デバイス項目の横にある展開アイコンを選択します。スマート ポート番号やデバイス タイプなど、接続されたデバイスに関する追加情報が表示されます。

コントローラー は、V5コントローラーがV5 Brainにリンクされているかどうかを表示します

V5コントローラーとV5 Brainをペアリングする方法については、こちらをご覧ください
