Comprensione delle VEX DEVICE INFO in VS Code per VEX EXP

DEVICE INFO è una funzionalità dell'estensione VEX VS Code. La vista DEVICE INFO fornisce una panoramica del dispositivo VEX connesso ( VEX Brain o un VEX Controller), che può aiutarci a verificare che i dispositivi funzionino correttamente.

Accesso alle informazioni sul dispositivo VEX in VS Code

  • Avvia Visual Studio Code sul computer. Fare clic sull'icona VEX nella barra delle attività di VS Code.

    L'icona dell'estensione VEX Robotics nel menu laterale di VS Code è evidenziata.

  • La vista VEX si aprirà nella barra laterale. La categoria VEX DEVICE INFO si trova al centro della vista VEX . In questa categoria possiamo visualizzare tutte le informazioni del dispositivo VEX connesso.

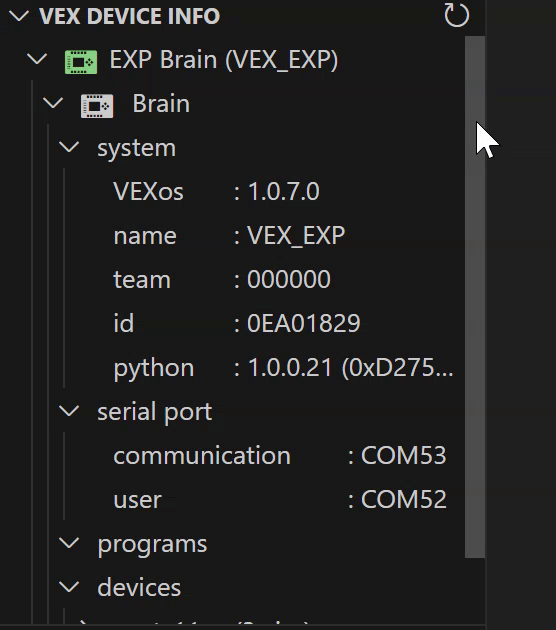

    L'estensione VEX Robotics è stata aperta e viene visualizzata la categoria VEX Device Info, con un elenco di tutti i dispositivi connessi e informazioni specifiche su ciascuno di essi. In questo esempio vengono mostrati il cervello, i programmi scaricati e un controller.

 INFORMAZIONI SUL DISPOSITIVO VEX Panoramica

  • L'indicatore del dispositivo VEX.
    L'indicatore del dispositivo VEX indica quale tipo di dispositivo VEX è collegato all'estensione VEX VS Code. L'indicatore del dispositivo VEX si trova in VEX DEVICE INFO inclusa l'icona e il tipo di dispositivo VEX connesso seguito dal nome del cervello
    Se è collegato un VEX Brain , passa il mouse sull'indicatore del dispositivo VEX, accanto ad esso appariranno un'icona Battery Medic (solo V5), un'icona della telecamera e un'icona del registro eventi.

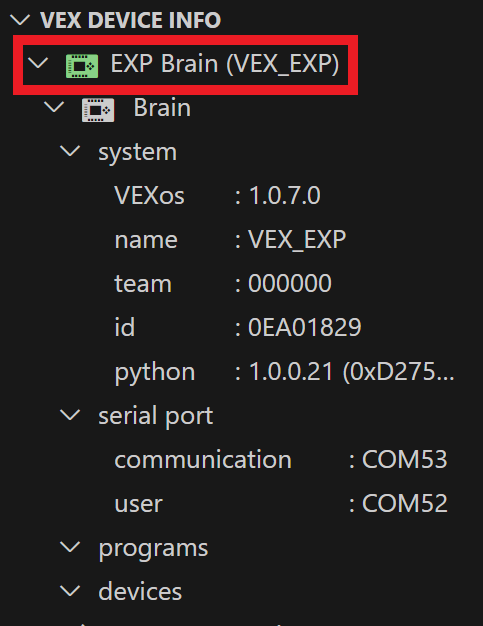

    Sezione Informazioni dispositivo VEX con evidenziata la cartella Indicatore dispositivo VEX. In questo esempio, la cartella VEX Device Indicator riporta EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Icona della fotocamera - Facendo clic su di essa, l'estensione VEX scatterà uno screenshot della schermata VEX Brain.
      Per istruzioni su come acquisire uno screenshot della schermata VEX Brain in VS Code, questo.
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Icona del registro eventi - Facendo clic su di essa, l'estensione VEX caricherà il registro eventi del VEX Brain. Per informazioni utili su come caricare il registro eventi di VEX Brain in VS Code, questo.

Nota: Se un controller è collegato al computer, ma non ha un collegamento radio con un cervello, accanto all'icona del controller non verrà visualizzato alcun nome del cervello.

  • Il Cervello Categoria
    Il Cervello è la categoria di livello superiore per tutte le informazioni sui dispositivi relative al Cervello.
    L'icona del cervello della categoria Cervello indicherà i seguenti messaggi di avviso:

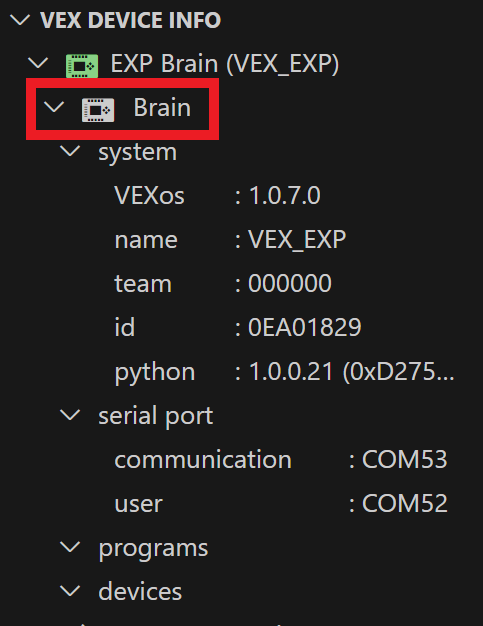

    La cartella Brain è evidenziata sotto la cartella VEX Device Indicator.

    • Avviso VEXos obsoleto. Quando la versione VEXos di un VEX Brain non è aggiornata, le icone del Brain diventano gialle e accanto a VEXos nella sottocategoria sistema compare un'icona di avviso.

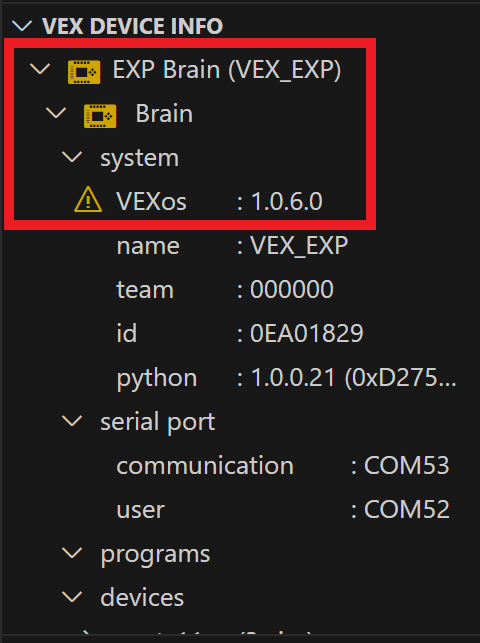

      L'icona della cartella Brain e l'icona dell'indicatore del dispositivo VEX sono visualizzate in arancione, e accanto alla versione VEXos del sistema è presente un simbolo di pericolo. Questi segnali indicano che la versione di VEXos di Brain è obsoleta.


      Per risolvere questo avviso, posiziona il puntatore del mouse sull'icona o sul testo della categoria Cervello. Accanto ad essa apparirà un'icona a forma di freccia rivolta verso l'alto. Fai clic sull'icona della freccia verso l'alto per aggiornare i VEXos per il VEX Brain.

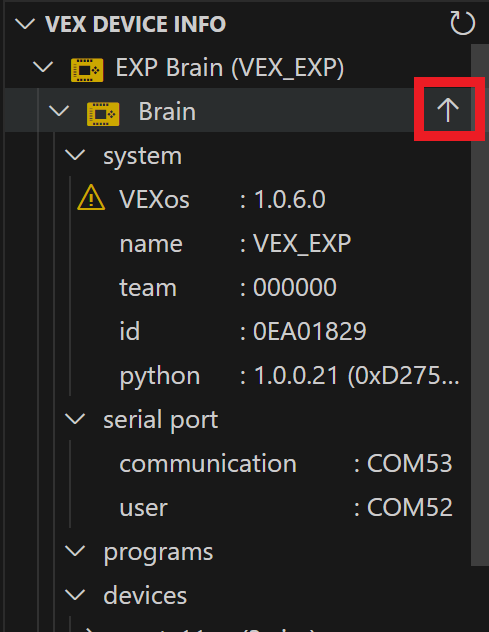

      Il cursore si trova sopra la cartella obsoleta di Brain e accanto ad essa è presente un'icona con una freccia rivolta verso l'alto, che risulta evidenziata.


      Per informazioni utili sull'aggiornamento di VEXos per VEX Brain, questo.


    • Avviso VEX Cervello non collegato. Quando un controller VEX è collegato al computer ma non ha un collegamento radio con un Brain, l'icona Brain diventerà gialla e il testo indica che Brain - non collegato.

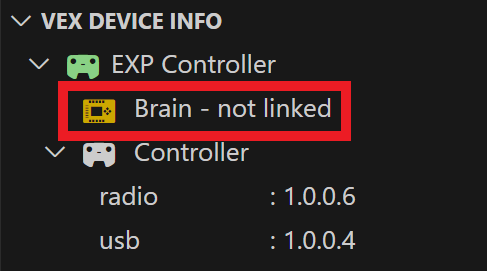

      La cartella Brain, situata sotto la cartella VEX Device Indicator, ha un'icona arancione e la scritta Brain, non collegata. Questi segnali indicano che non è collegato alcun VEX Brain.


      Per risolvere questo avviso, collega il controller VEX al VEX Brain. Per informazioni utili sull'associazione del VEX Controller al VEX Brain, consulta questo articolo per V5, questo articolo per EXPe questo articolo per IQ (2nd).

  • Il sistema Categoria.
    Il sistema è una sottocategoria della categoria Cervello. La sottocategoria sistema fornisce informazioni sulla versione VEXos del Brain, nome, numero del team, ID e versione di runtime Python.

    La cartella Sistema e il suo contenuto sono visualizzati ed evidenziati sotto la cartella Cervello. La cartella di sistema contiene dati relativi al Cervello, e i dati sono i seguenti: VEXos 1.0.7.0, nome VEX_IQ, team 000000, ID 0EA81E0D e Python 1.0.0.21.


    In questa sezione possiamo impostare il nome e il numero del team per VEX Brain.

    • Impostazione del nome per il VEX Brain. Per impostare il nome per il VEX Brain, passa il mouse sul testo delle informazioni nome , fai clic sull'icona della matita che appare accanto e digita il nuovo nome del Brain nella casella di testo
      Per informazioni utili su come impostare il nome del VEX Brain in VS Code, questo articolo.

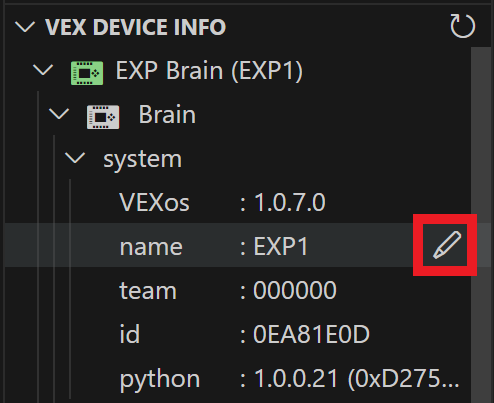

      Il cursore è posizionato sopra l'opzione Nome all'interno della cartella Sistema e accanto ad essa è evidenziata l'icona di una matita.




    • Impostazione del numero di squadra per il VEX Brain. Per impostare il
      della squadra per il VEX Brain, passa il mouse sul testo delle informazioni sulla squadra , fai clic sull'icona della matita che appare accanto e digita il nuovo numero della squadra nella casella di testo.Per informazioni utili su come impostare il numero di squadra per VEX Brain in VS Code, questo articolo.

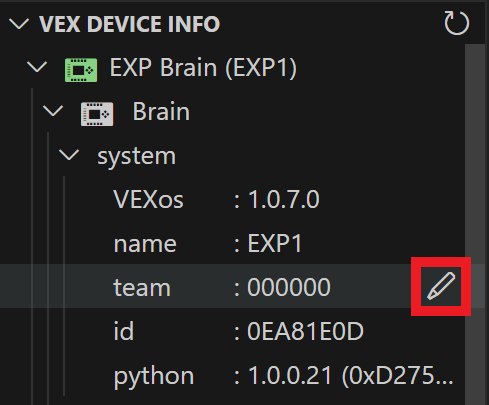

      Il cursore è posizionato sopra l'opzione Team all'interno della cartella Sistema e accanto ad essa è evidenziata l'icona di una matita.




  • La porta seriale Categoria.
    La porta seriale è una sottocategoria della categoria Cervello. La sottocategoria porta seriale visualizza il percorso del dispositivo per ciascuna porta seriale disponibile per VEX Brain.
    Nota: La porta seriale di comunicazione viene utilizzata per scaricare programmi e controllare le funzioni cerebrali. La porta seriale utente viene utilizzata per trasferire dati tra l'app utente in esecuzione sul Brain e il computer host collegato tramite USB.

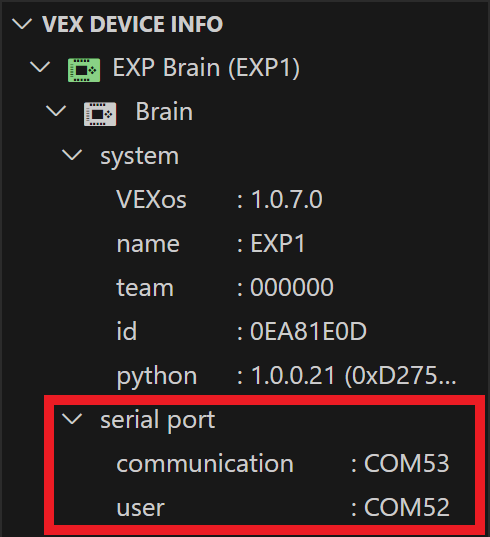

    La cartella Serial Port e il suo contenuto sono visualizzati sotto la cartella Brain. La cartella Porta seriale contiene dati sulla connessione cablata del Brain. Questi dati leggono Comunicazione COM53, Utente COM52.

  • La categoria dei programmi.
    Il programma è una sottocategoria della categoria Cervello. La sottocategoria programmi visualizza un elenco di tutti i programmi utente scaricati su VEX Brain.

    La cartella Programmi e il suo contenuto sono visualizzati sotto la cartella Brain. La cartella Programmi mostra tutti i progetti VEX scaricati su Brain. In questo esempio, sul dispositivo Brain connesso è stato scaricato un programma Python.


    In questa sezione è possibile cancellare un programma scaricato da VEX Brain o visualizzare le informazioni dettagliate sul programma.

    • Cancellazione di un programma scaricato. Per cancellare un programma scaricato dal VEX Brain, passa il mouse sul testo dell'elemento del programma selezionato e fai clic sull'icona del cestino che appare accanto ad esso.
      Nota: Una volta cancellato un programma, non è possibile recuperarlo. Si prega di prestare attenzione quando si utilizza questa funzione.
      Per informazioni utili su come cancellare un programma utente scaricato dal VEX Brain in VS Code, consulta questo articolo.

      Il cursore è posizionato su un programma nella cartella Programmi e accanto ad esso è evidenziata l'icona del cestino.

    • Visualizzazione delle informazioni dettagliate di un programma. Per visualizzare le informazioni dettagliate di un programma, fare clic sull'icona Espandi image of the expand icon in vs code accanto alla voce corrispondente nell'elenco. Verranno visualizzate informazioni aggiuntive sul programma scaricato, come la posizione dello slot, il nome del file, il tipo di lingua, la dimensione del file e l'ora del download.

      La cartella Programmi e il suo contenuto sono visualizzati sotto la cartella Brain. In questo esempio sono elencati diversi progetti C/C++. È possibile aprire ogni cartella del programma per visualizzare informazioni specifiche su quel programma. In questo esempio, è stato selezionato un programma e il suo contenuto è Slot 1, File slot_1 bin, Tipo C++, Dimensione 6,20 kB e Ora Domenica 22 ottobre 14.52.10.

  • La categoria dei dispositivi.
    Il dispositivo è una sottocategoria della categoria Cervello. La sottocategoria dispositivi visualizza un elenco di tutti i dispositivi collegati alle Smart Port del VEX Brain e alla batteria connessa al VEX Brain.

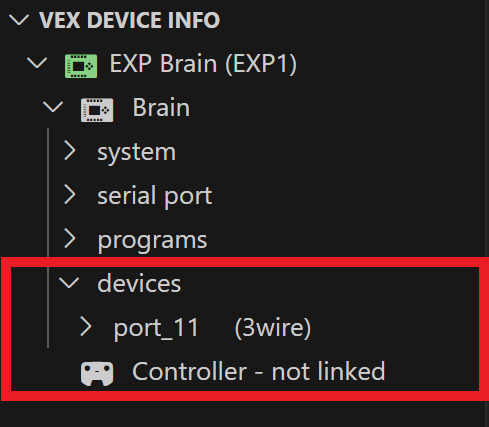

    La cartella Dispositivi e il suo contenuto vengono visualizzati sotto la cartella Cervello. La cartella Dispositivi mostra tutti i dispositivi collegati al Brain. In questo esempio, sono elencati due dispositivi e riportano le diciture Porta 11 3 fili e Controller - non collegati.


    In questa sezione è possibile visualizzare le informazioni dettagliate sui dispositivi Smart Port collegati.

    • Visualizzazione delle informazioni dettagliate di un dispositivo. Per visualizzare le informazioni dettagliate di un dispositivo Smart Port, fare clic sull'icona Espandi accanto alla voce del dispositivo. Verranno visualizzate informazioni aggiuntive sul dispositivo connesso, come il numero della porta intelligente e il tipo di dispositivo.
      Per informazioni utili sull'utilizzo delle Smart Port sul VEX Brain, consulta questo articolo per V5, questo articolo per EXPe questo articolo per IQ (2nd).

      La cartella Dispositivi e il suo contenuto sono visualizzati sotto la cartella Cervello. In questo esempio è elencato un dispositivo Smart Port connesso. È possibile aprire ogni cartella del dispositivo Smart Port per visualizzare informazioni specifiche su quel dispositivo. In questo esempio, è stato selezionato un dispositivo a 3 fili e il suo contenuto riporta Tipo 3 fili, versione 1.0.0.11, avvio 1.0.1.0.

  • Il controller Categoria
    Il controller è la categoria per le informazioni sui dispositivi relativi al controller. Quando un controller VEX è collegato al VS Code, la categoria Controller visualizzerà le informazioni relative alla radio del controller e alla porta USB del controller.

    La cartella Controller e il suo contenuto sono visualizzati sotto la cartella Indicatore dispositivo VEX. La cartella Controller può essere aperta per visualizzare informazioni specifiche relative al Controller. In questo esempio, il contenuto della cartella è Radio 1.0.0.6 e USB 1.0.0.4.


    L'icona del controller della categoria Controller indicherà i seguenti messaggi nella situazione corrispondente:

    • Avviso obsoleto di VEXos. Quando la versione VEXos di un controller VEX non è aggiornata, le icone Controller diventano gialle e accanto alle informazioni radio e usb compaiono delle icone di messaggio di avviso.

      L'icona della cartella del controller e l'icona dell'indicatore del dispositivo VEX sono visualizzate in rosso, e accanto alle informazioni relative a radio e USB sono presenti simboli di avvertimento. Questi segnali indicano che la versione di VEXos del controller è obsoleta.


      Per risolvere questo avviso, posiziona il puntatore del mouse sull'icona o sul testo della categoria Controller. Accanto ad essa apparirà un'icona con una freccia su e una freccia. Fai clic sull'icona Freccia in su per aggiornare VEXos per il controller VEX.

      Il cursore si trova sopra la cartella del Controller obsoleto e accanto ad essa è presente un'icona a forma di freccia rivolta verso l'alto, che risulta evidenziata.


      Per informazioni utili sull'aggiornamento di VEXos per il controller VEX, questo.


    • Controller VEX collegato stato. Quando un VEX Brain è collegato al computer e ha un collegamento radio con un Controller, il testo della categoria Controller indicherà che Controller - collegato.

      Il controller è elencato nella cartella Indicatore dispositivo VEX. Questo Controller legge Controller, collegato.

    • Controller VEX non collegato stato. Quando un VEX Brain è collegato al computer ma non ha un collegamento radio con un Controller, il testo della categoria Controller indicherà che Controller - non collegato.

      Il controller è elencato nella cartella Indicatore dispositivo VEX. Questo controller legge Controller, non collegato.


      Per informazioni utili sull'abbinamento del controller VEX con il VEX Brain, consultare questo articolo per V5, questo articolo per EXPe questo articolo per IQ (2nd).
