Memahami VEX DEVICE INFO di VS Code untuk VEX EXP

INFO PERANGKAT merupakan fitur Ekstensi VEX VS Code. Tampilan INFO PERANGKAT memberikan gambaran umum mengenai Perangkat VEX yang terhubung ke Perangkat VEX (Otak VEX atau Pengendali VEX), yang dapat membantu kita memastikan bahwa perangkat tersebut berfungsi dengan baik.

Mengakses INFO PERANGKAT VEX di VS Code

  • Luncurkan Visual Studio Code di komputer. Klik ikon VEX pada Bilah Aktivitas VS Code.

    Ikon Ekstensi VEX Robotics di menu samping VS Code disorot.

  • Tampilan VEX akan terbuka di Bilah Samping. Kategori VEXINFO berada di tengah tampilan VEX Kita dapat melihat semua informasi Perangkat VEX yang terhubung dalam kategori ini.

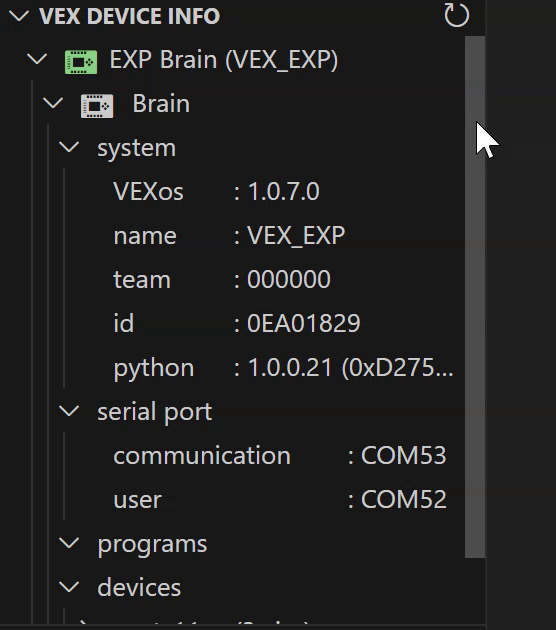

    Ekstensi Robotik VEX telah dibuka dan kategori Info Perangkat VEX ditampilkan, dengan daftar semua perangkat yang terhubung dan info spesifik tentang masing-masing perangkat. Dalam contoh ini, Otak, program yang diunduh, dan Pengontrol ditampilkan.

 Ikhtisar INFO PERANGKAT VEX

  • Indikator Perangkat VEX.
    Indikator Perangkat VEX menunjukkan jenis Perangkat VEX yang terhubung ke Ekstensi VEX VS Code. Indikator Perangkat VEX berada di bawah INFO PERANGKAT VEX termasuk ikon dan jenis Perangkat VEX yang terhubung diikuti dengan nama Otak.
    Jika VEX Brain terhubung, arahkan mouse ke Indikator Perangkat VEX, Ikon Baterai Medis (hanya V5), Ikon Kamera, dan Ikon Log Peristiwa akan muncul di sebelahnya.

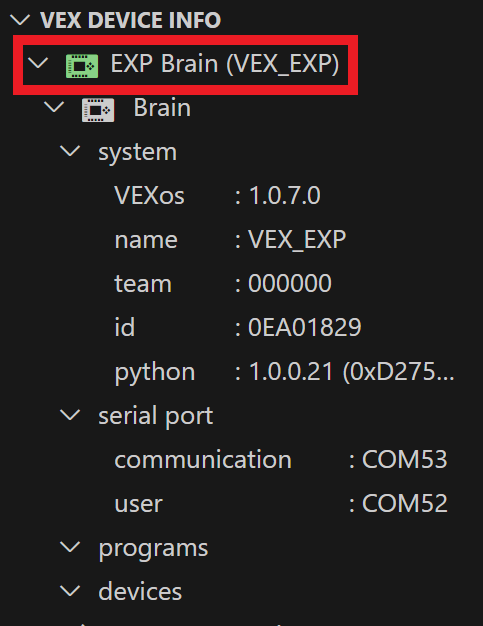

    Bagian Info Perangkat VEX dengan folder Indikator Perangkat VEX disorot. Dalam contoh ini, folder Indikator Perangkat VEX bertuliskan EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Ikon Kamera - Saat diklik, Ekstensi VEX akan mengambil tangkapan layar dari Layar Otak VEX.
      Untuk petunjuk cara mengambil tangkapan layar VEX Brain Screen di VS Code, silakan artikel.
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Ikon Log Peristiwa - Saat diklik, Ekstensi VEX akan mengunggah Log Peristiwa dari VEX Brain. Untuk informasi bermanfaat tentang cara mengunggah Log Peristiwa VEX Brain di VS Code, silakan artikel.

Catatan: Jika pengontrol terhubung ke komputer, tetapi tidak memiliki tautan radio ke otak, nama otak tidak akan ditampilkan di samping Ikon Pengontrol.

  • Kategori Otak
    adalah kategori tingkat atas untuk semua informasi perangkat yang terkait dengan Otak.
    Ikon Otak pada kategori Otak akan menunjukkan pesan peringatan berikut:

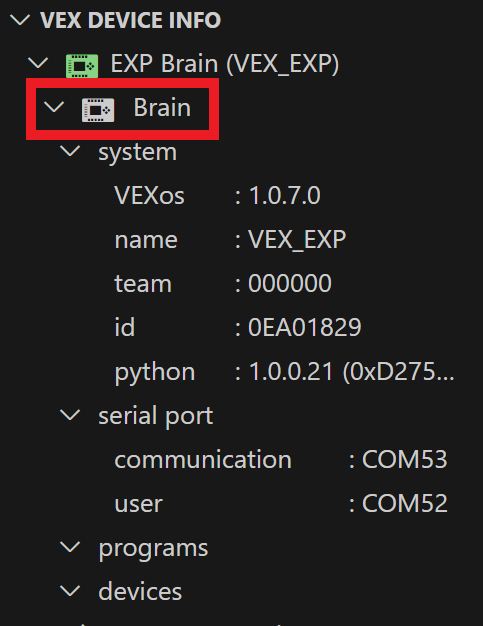

    Folder Brain disorot di bawah folder VEX Device Indicator.

    • Peringatan VEXos sudah usang. Ketika versi VEXos pada VEX Brain sudah usang, ikon Brain akan berubah menjadi kuning, dan ikon Pesan Peringatan akan muncul di sebelah VEXos di bawah subkategori .

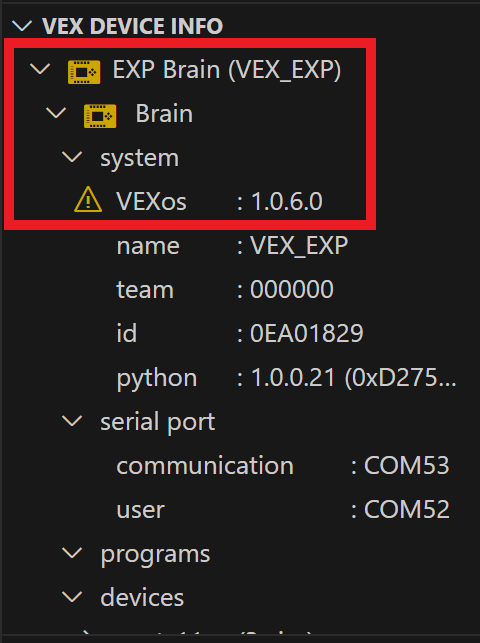

      Ikon folder Brain dan ikon Indikator Perangkat VEX ditampilkan dalam warna oranye, dan terdapat simbol bahaya di samping versi VEXos sistem tersebut. Tanda-tanda ini menunjukkan bahwa versi VEXos pada Brain sudah ketinggalan zaman.


      Untuk mengatasi peringatan ini, arahkan kursor mouse ke ikon atau teks kategori Brain. Ikon Panah Atas akan muncul di sebelahnya. Klik ikon panah ke atas untuk memperbarui VEXos untuk VEX Brain.

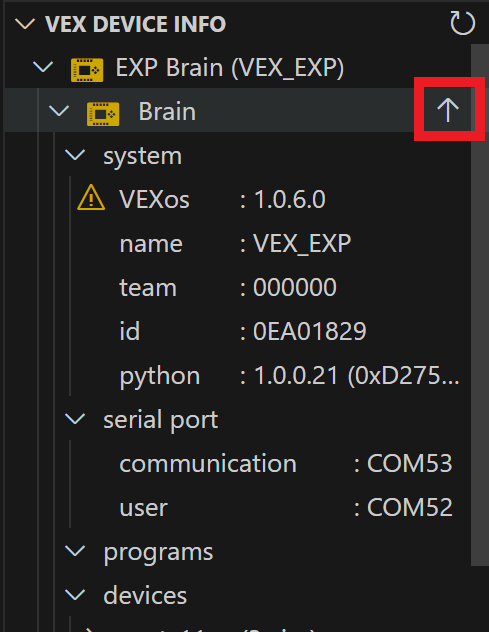

      Kursor melayang di atas folder Brain yang sudah usang dan terdapat ikon Panah Atas di sebelahnya yang disorot.


      Untuk informasi bermanfaat tentang pembaruan VEXos untuk VEX Brain, silakan artikel.


    • Peringatan VEX Brain tidak terhubung. Ketika VEX Controller terhubung ke komputer tetapi tidak memiliki tautan radio ke Brain, ikon Brain akan berubah menjadi kuning, dan teks menunjukkan bahwa Brain - tidak terhubung.

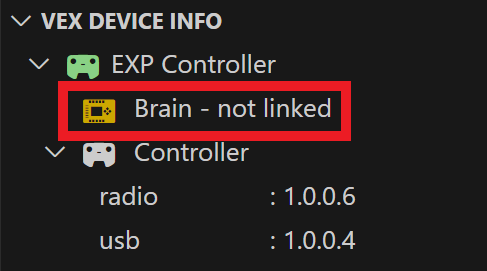

      Folder Brain yang terletak di bawah folder VEX Device Indicator memiliki ikon berwarna oranye dan bertuliskan Brain, not linked. Tanda-tanda ini menunjukkan bahwa tidak ada VEX Brain yang terhubung.


      Untuk mengatasi peringatan ini, hubungkan VEX Controller ke VEX Brain. Untuk informasi bermanfaat tentang memasangkan VEX Controller dengan VEX Brain, silakan periksa artikel ini untuk V5, artikel ini untuk EXP, dan artikel ini untuk IQ (ke-2).

  • Sistem Kategori.
    Sistem adalah subkategori dari kategori Otak. Subkategori system memberikan informasi tentang versi VEXos Brain, nama, nomor tim, ID, dan versi runtime Python.

    Folder sistem dan isinya ditampilkan dan disorot di bawah folder Brain. Folder sistem berisi data tentang Brain, dan data tersebut menunjukkan VEXos 1.0.7.0, nama VEX_IQ, tim 000000, id 0EA81E0D, dan Python 1.0.0.21.


    Kita dapat mengatur nama dan nomor tim untuk VEX Brain di bagian ini.

    • Menetapkan nama untuk VEX Brain. Untuk mengatur nama VEX Brain, arahkan mouse ke teks informasi nama , klik Ikon Pensil yang muncul di sebelahnya, dan ketik nama Brain baru di Kotak Teks.
      Untuk informasi bermanfaat tentang pengaturan nama VEX Brain di VS Code, silakan periksa artikel ini.

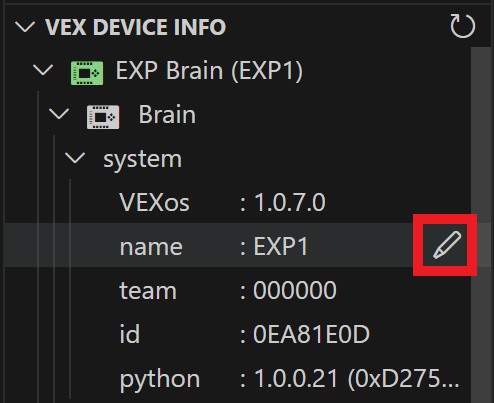

      Kursor melayang di atas opsi Nama di dalam folder Sistem, dan ada ikon Pensil di sebelahnya yang disorot.




    • Menetapkan nomor tim untuk VEX Brain. Untuk mengatur nomor tim untuk VEX Brain, arahkan mouse ke teks informasi tim , klik Ikon Pensil yang muncul di sebelahnya, dan ketik nomor tim baru di Kotak Teks.
      Untuk informasi bermanfaat tentang pengaturan nomor tim untuk VEX Brain di VS Code, silakan periksa artikel ini.

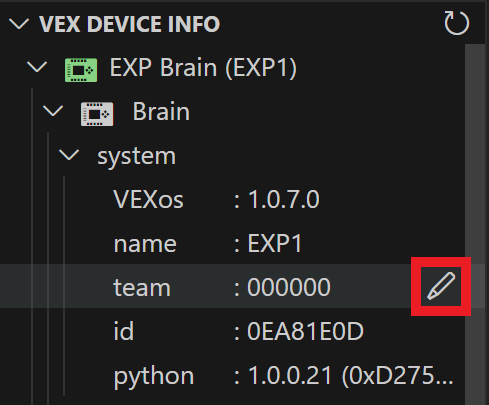

      Kursor melayang di atas opsi Tim di dalam folder Sistem, dan ada ikon Pensil di sebelahnya yang disorot.




  • Port serial Kategori.
    Port serial adalah subkategori dari Kategori Otak. Subkategori port serial menampilkan jalur perangkat untuk setiap port serial yang tersedia untuk VEX Brain.
    Catatan: Port serial Komunikasi digunakan untuk mengunduh program dan mengendalikan fungsi otak. Port serial Pengguna digunakan untuk mentransfer data antara aplikasi pengguna yang berjalan di Brain dan komputer host yang terhubung melalui USB.

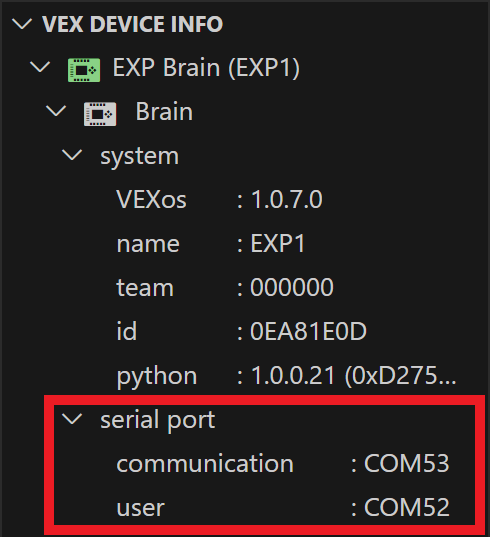

    Folder Serial Port dan isinya ditampilkan di bawah folder Brain. Folder Port Serial memiliki data tentang koneksi kabel Otak. Data ini membaca Komunikasi COM53, Pengguna COM52.

  • Kategori program.
    adalah subkategori dari Kategori . Subkategori program menampilkan daftar semua program pengguna yang diunduh ke VEX Brain.

    Folder Program dan isinya ditampilkan di bawah folder Brain. Folder Program menampilkan semua proyek VEX yang telah diunduh ke Brain. Dalam contoh ini, terdapat satu program Python yang diunduh ke Brain yang terhubung.


    Kita dapat menghapus program yang telah diunduh dari VEX Brain atau melihat informasi program secara detail di bagian ini.

    • Menghapus Program yang diunduh. Untuk menghapus program yang diunduh dari VEX Brain, arahkan mouse ke teks item program yang dipilih dan klik Ikon Tempat Sampah yang muncul di sebelahnya.
      Catatan: Setelah program terhapus, program tersebut tidak dapat dipulihkan. Harap berhati-hati saat menggunakan fitur ini.
      Untuk informasi bermanfaat tentang menghapus program pengguna yang diunduh dari VEX Brain di VS Code, silakan periksa artikel ini.

      Kursor melayang di atas suatu program dalam folder Program dan ada ikon Tempat Sampah di sebelahnya yang disorot.

    • Melihat informasi terperinci suatu program. Untuk melihat informasi detail suatu program, klik ikon Perluas image of the expand icon in vs code di samping item daftar program. Informasi tambahan tentang program yang diunduh, seperti lokasi slot, nama file, jenis bahasa, ukuran file, dan waktu pengunduhan, akan ditampilkan.

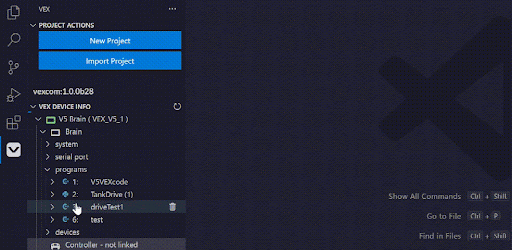

      Folder Program dan isinya ditampilkan di bawah folder Brain. Dalam contoh ini, ada beberapa proyek C/C++ yang tercantum. Setiap folder Program dapat dibuka untuk menampilkan informasi khusus untuk program tersebut. Dalam contoh ini, sebuah program telah dipilih dan isinya berbunyi Slot 1, File slot_1 bin, Tipe C++, Ukuran 6,20kB, dan Waktu Minggu 22 Oktober 14.52.10.

  • Kategori perangkat.
    Perangkat adalah subkategori dari Kategori Otak. Subkategori perangkat menampilkan daftar semua perangkat yang terhubung ke Smart Port VEX Brain dan baterai yang terhubung ke VEX Brain.

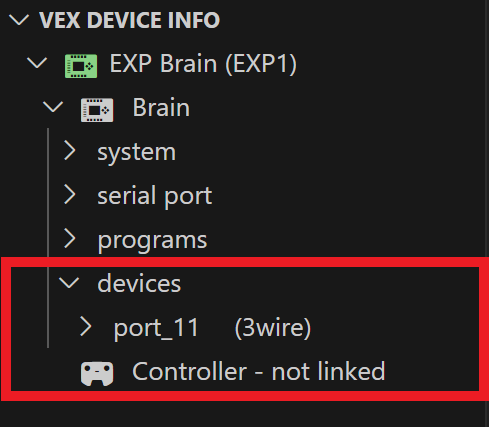

    Folder perangkat dan isinya ditampilkan di bawah folder Otak. Folder Perangkat menampilkan semua perangkat yang terhubung ke Brain. Dalam contoh ini, terdapat dua perangkat yang terdaftar dan tertulis Port 11 3 Wire dan Controller - tidak terhubung.


    Di bagian ini, kita dapat melihat informasi detail tentang perangkat Smart Port yang terhubung.

    • Melihat informasi terperinci suatu perangkat. Untuk melihat informasi terperinci tentang perangkat Smart Port, klik Ikon Perluas di samping item perangkat. Informasi tambahan tentang perangkat yang terhubung, seperti nomor Smart Port dan jenis perangkat, akan ditampilkan.
      Untuk informasi bermanfaat tentang penggunaan Smart Ports pada VEX Brain, silakan periksa artikel ini untuk V5, artikel ini untuk EXP, dan artikel ini untuk IQ (ke-2).

      Folder Devices dan isinya ditampilkan di bawah folder Brain. Dalam contoh ini, ada satu Perangkat Port Cerdas yang terhubung yang tercantum. Setiap folder Perangkat Port Cerdas dapat dibuka untuk menampilkan informasi khusus untuk perangkat tersebut. Dalam contoh ini, perangkat 3 Wire telah dipilih dan isinya berbunyi Tipe 3 Wire, Versi 1.0.0.11, Boot 1.0.1.0.

  • Pengontrol Kategori
    Pengontrol adalah kategori untuk informasi perangkat terkait Pengontrol. Saat VEX Controller terhubung ke VS Code, kategori Controller akan menampilkan informasi radio Controller dan USB Controller.

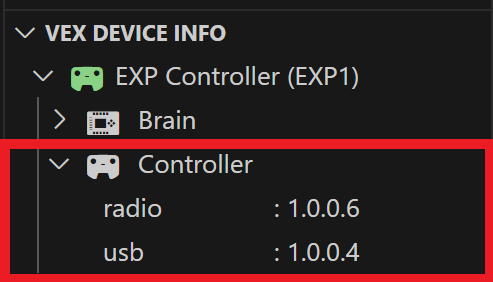

    Folder Controller dan isinya ditampilkan di bawah folder VEX Device Indicator. Folder Controller dapat dibuka untuk menampilkan informasi khusus terkait Controller tersebut. Dalam contoh ini, isi folder tersebut adalah Radio 1.0.0.6 amd USB 1.0.0.4.


    Ikon Pengontrol pada kategori Pengontrol akan menunjukkan pesan berikut dalam situasi yang sesuai:

    • Peringatan VEXos kedaluwarsa. Ketika versi VEXos pada VEX Controller sudah usang, ikon Controller akan berubah menjadi kuning dan ikon Pesan Peringatan akan muncul di sebelah informasi radio dan usb.

      Ikon folder pengontrol dan ikon Indikator Perangkat VEX ditampilkan berwarna merah, dan terdapat simbol peringatan di samping informasi Radio dan USB. Tanda-tanda ini menunjukkan bahwa versi VEXos pada Controller sudah usang.


      Untuk mengatasi peringatan ini, arahkan kursor mouse ke ikon atau teks kategori Controller. Ikon Panah Atas akan muncul di sebelahnya. Klik ikon Panah Atas untuk memperbarui VEXos pada VEX Controller.

      Kursor melayang di atas folder Controller yang sudah usang dan terdapat ikon Panah Atas di sebelahnya yang disorot.


      Untuk informasi bermanfaat tentang pembaruan VEXos untuk VEX Controller, silakan artikel.


    • Pengontrol VEX terhubung status. Ketika VEX Brain terhubung ke komputer dan memiliki tautan radio ke Controller, teks kategori Controller akan menunjukkan bahwa terhubung.

      Pengontrol tercantum di bawah folder Indikator Perangkat VEX. Pengendali ini membaca Pengendali, tertaut.

    • Pengontrol VEX tidak terhubung status. Ketika VEX Brain terhubung ke komputer tetapi tidak memiliki tautan radio ke Controller, teks Controller akan menunjukkan bahwa Controller - tidak terhubung.

      Pengontrol terdaftar di bawah folder Indikator Perangkat VEX. Pengontrol ini membaca Pengontrol, bukan terhubung.


      Untuk informasi bermanfaat tentang pemasangan VEX Controller dengan VEX Brain, silakan lihat artikel ini untuk V5, artikel ini untuk EXP, dan artikel ini untuk IQ (2nd).

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
