Memahami VEX DEVICE INFO di VS Code – Perpustakaan VEX

Setelah menginstal ekstensi VEX VScode, Anda dapat mengakses INFO PERANGKAT. Tampilan INFO PERANGKAT memberikan gambaran umum mengenai Perangkat VEX yang terhubung ke Perangkat VEX (Otak VEX atau Pengendali VEX), yang dapat membantu kita memastikan bahwa perangkat tersebut berfungsi dengan baik.

Mengakses INFO PERANGKAT VEX di VS Code

Ikon ekstensi VEX Robotics di menu samping VS Code disorot.

Luncurkan Visual Studio Code di komputer. Klik ikon VEX pada Bilah Aktivitas VS Code.

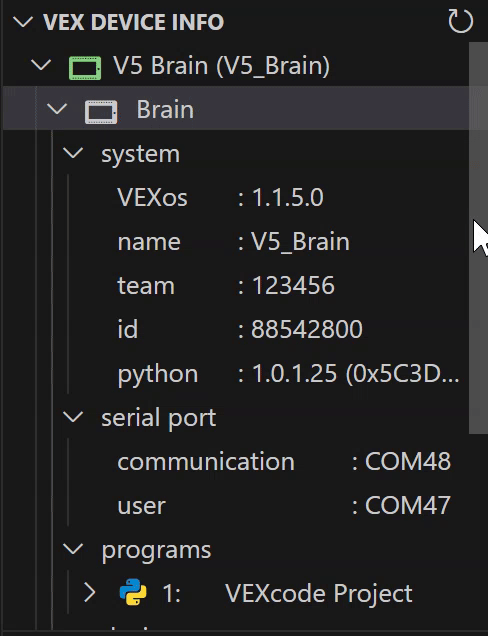

Ekstensi VEX Robotics telah dibuka dan kategori Info Perangkat VEX ditampilkan, dengan daftar semua perangkat yang terhubung dan informasi spesifik tentang masing-masing perangkat. Dalam contoh ini, Otak, program-program yang telah diunduh, dan Pengontrol ditampilkan.

Tampilan VEX akan terbuka di Bilah Samping. Kategori VEX DEVICE INFO berada di tengah tampilan VEX Semua informasi perangkat yang terhubung akan ditampilkan dalam kategori ini.

Ikhtisar INFO PERANGKAT VEX

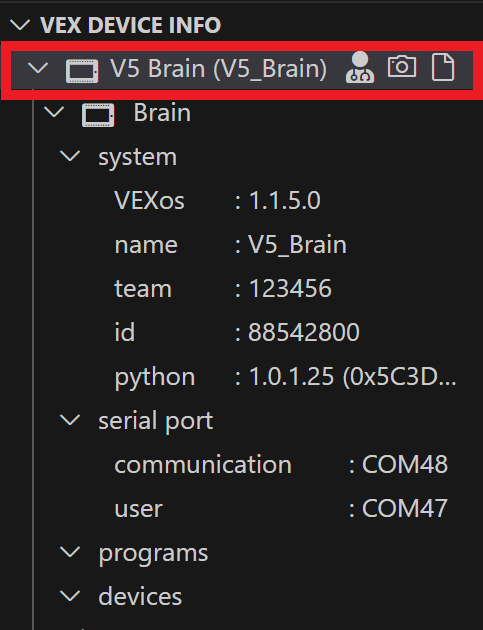

Bagian Info Perangkat VEX dengan folder Indikator Perangkat VEX yang disorot. Dalam contoh ini, folder Indikator Perangkat VEX terbaca V5 Brain (V5_Brain).

Indikator Perangkat VEX

Indikator Perangkat VEX menunjukkan jenis Perangkat VEX yang terhubung ke Ekstensi Kode VEX VS. Indikator Perangkat VEX berada di bawah INFO PERANGKAT VEX termasuk ikon dan jenis Perangkat VEX yang terhubung diikuti dengan nama Otak.

Jika VEX Brain terhubung, arahkan mouse ke Indikator Perangkat VEX, Ikon Baterai Medis, Ikon Kamera, dan Ikon Log Peristiwa akan muncul di sebelahnya.

Catatan: Jika pengontrol terhubung ke komputer, tetapi tidak memiliki tautan radio ke otak, nama otak tidak akan ditampilkan di samping Ikon Pengontrol.

Saat kursor mouse diarahkan ke folder VEX Device Indicator, ikon Battery Medic, Camera, dan Event Log akan ditampilkan di samping judul folder tersebut. Ikon Battery Medic disorot.

Ikon Battery Medic

Saat diklik, Ekstensi VEX akan mengunduh dan menjalankan program Battery Medic.

Ikon kamera ditampilkan pada folder di sebelah kanan ikon Battery Medic.

Ikon Kamera

Saat diklik, Ekstensi VEX akan mengambil tangkapan layar dari Layar Otak VEX.
Untuk petunjuk tentang cara mengambil tangkapan layar VEX Brain Screen di VS Code, lihat artikel ini.

Ikon Log Peristiwa ditampilkan pada folder di sebelah kanan ikon Kamera.

Ikon Log Peristiwa

Saat diklik, Ekstensi VEX akan mengunggah Log Peristiwa dari VEX Brain. Untuk informasi bermanfaat tentang cara mengunggah Log Peristiwa VEX Brain di VS Code, lihat artikel ini.

Otak

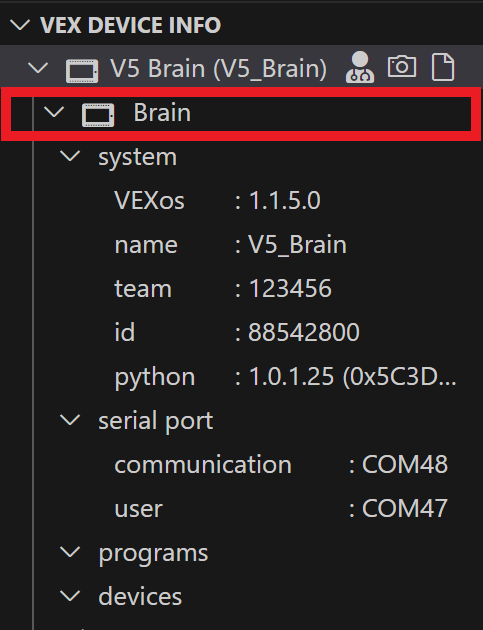

Folder Brain disorot di bawah folder Indikator Perangkat VEX.

Brain adalah kategori tingkat atas untuk semua informasi perangkat yang terkait dengan Brain.
Ikon Otak dari kategori Otak akan menunjukkan pesan peringatan berikut:

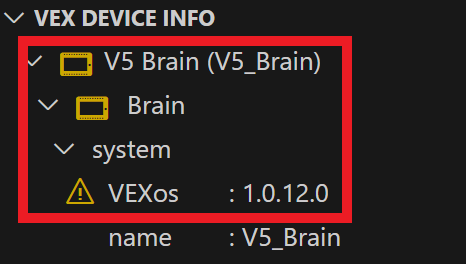

Ikon folder Brain dan ikon Indikator Perangkat VEX ditampilkan dalam warna oranye, dan terdapat simbol bahaya di samping versi VEXos sistem tersebut. Tanda-tanda ini menunjukkan bahwa versi VEXos pada Brain sudah ketinggalan zaman.

Peringatan VEXos Usang

Ketika versi VEXos pada VEX Brain sudah usang, ikon Brain akan berubah menjadi kuning, dan Ikon Pesan Peringatan akan muncul di sebelah VEXos di bawah subkategori sistem.

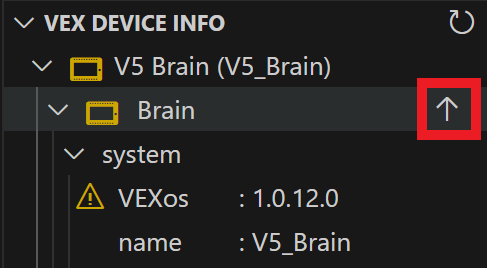

Kursor melayang di atas folder Brain yang sudah usang dan terdapat ikon Panah Atas di sebelahnya yang disorot.

Untuk memperbarui firmware Brain, arahkan mouse ke ikon atau teks kategori Brain. Ikon Panah Atas akan muncul di sebelahnya. Klik Ikon Panah Atas untuk memperbarui VEXos untuk VEX Brain.

Untuk informasi lebih lanjut tentang memperbarui firmware dengan ekstensi VEX VScode, kunjungi di sini.

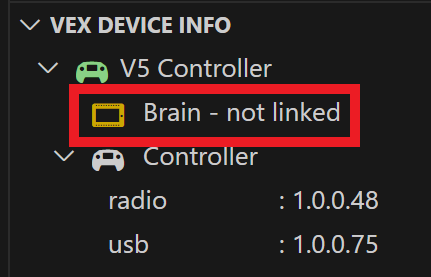

Folder Brain yang terletak di bawah folder VEX Device Indicator memiliki ikon berwarna oranye dan bertuliskan Brain, not linked. Tanda-tanda ini menunjukkan bahwa tidak ada VEX Brain yang terhubung.

VEX Brain tidak terhubung

Ketika VEX Controller terhubung ke komputer tetapi tidak memiliki tautan radio ke Brain, ikon Brain akan berubah menjadi kuning, dan teks menunjukkan bahwa Brain - tidak terhubung.

Untuk mengatasi peringatan ini, hubungkan Kontroler ke V5 Brain. Untuk informasi bermanfaat tentang memasangkan Pengontrol dengan V5 Brain, kunjungi di sini.

Sistem

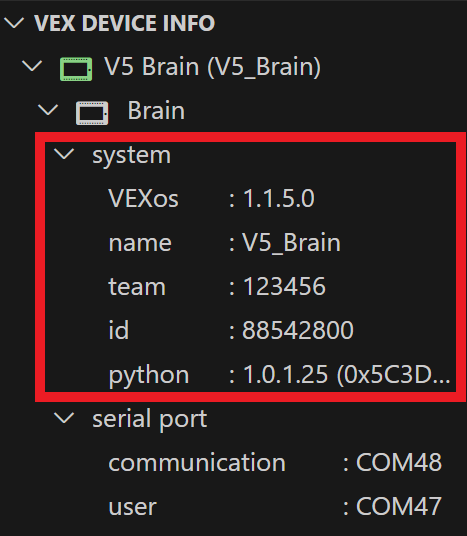

Folder sistem dan isinya ditampilkan dan disorot di bawah folder Brain. Folder sistem berisi data tentang Brain, dan data tersebut menunjukkan VEXos 1.1.5.0, nama V5_Brain, tim 123456, id 88542800, dan Python 1.0.1.25.

Sistem adalah subkategori dari kategori Otak. Subkategori menyediakan informasi tentang versi VEXos Brain, nama, nomor tim, ID, dan versi runtime Python.

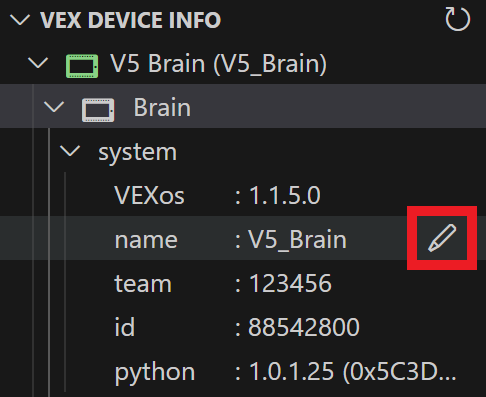

Kursor melayang di atas opsi Nama di dalam folder Sistem, dan terdapat ikon Pensil di sebelahnya yang disorot.

Tetapkan nama Otak

Untuk menetapkan nama untuk Otak V5, arahkan kursor mouse ke teks informasi nama, klik ikon Pensil yang muncul di sebelahnya.

Untuk informasi lebih lanjut tentang cara mengganti nama V5 Brain Anda di ekstensi VEX VScode, buka di sini.

Kursor melayang di atas opsi Tim di dalam folder Sistem, dan terdapat ikon Pensil di sebelahnya yang disorot.

Mengatur nomor tim

Untuk mengatur nomor tim untuk V5 Brain, arahkan kursor mouse ke teks informasi tim dan klik ikon Pensil yang muncul di sebelahnya.

Untuk informasi lebih lanjut tentang cara mengatur nomor tim Anda di ekstensi VEX VScode, buka di sini.

Port Serial

Folder Port Serial dan isinya ditampilkan di bawah folder Brain. Folder Port Serial berisi data tentang koneksi kabel Brain. Data ini terbaca Komunikasi COM48, Pengguna COM47.

Port serial adalah subkategori dari Kategori Otak. Subkategori port serial menampilkan jalur perangkat untuk setiap port serial yang tersedia untuk V5 Brain.

Catatan: Port serial Komunikasi digunakan untuk mengunduh program dan mengontrol fungsi otak. Port serial Pengguna digunakan untuk mentransfer data antara aplikasi pengguna yang berjalan di Brain dan komputer host yang terhubung melalui USB.

Program

Folder Program dan isinya ditampilkan di bawah folder Brain. Folder Program menampilkan semua proyek VEX yang telah diunduh ke Brain. Dalam contoh ini, terdapat satu program Python yang diunduh ke Brain yang terhubung.

Program adalah subkategori dari Kategori Otak. Subkategori program menampilkan daftar semua program pengguna yang diunduh di V5 Brain.

Kategori ini memungkinkan Anda menghapus program yang diunduh dari V5 Brain atau melihat informasi program terperinci.

Kursor sedang mengarahkan kursor ke sebuah program di folder Program dan terdapat ikon tempat sampah di sebelahnya yang disorot.

Untuk menghapus program yang diunduh dari V5 Brain, arahkan mouse ke teks item program yang dipilih dan klik Ikon Tempat Sampah yang muncul di sebelahnya.

Catatan: Setelah program dihapus, program tersebut tidak dapat dipulihkan. Harap berhati-hati saat menggunakan fitur ini.

Untuk informasi lebih lanjut tentang menghapus proyek dari V5 Brain di ekstensi VEX VScode, kunjungi di sini.

Perangkat

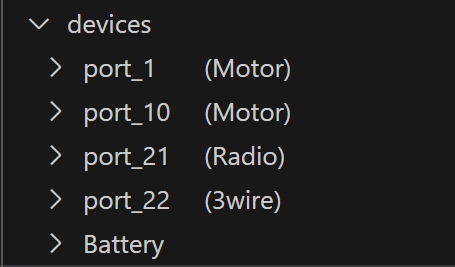

Folder Devices dan isinya ditampilkan di bawah folder Brain. Folder Perangkat menampilkan semua perangkat yang terhubung ke Brain. Dalam contoh ini, terdapat empat perangkat yang terdaftar beserta nomor Port-nya. Baterai juga terdaftar di dalam folder Perangkat.

Perangkat adalah subkategori dari kategoriOtak. Subkategoriperangkat menampilkan daftar semua perangkat yang terpasang ke Port Cerdas V5 Brain dan baterai yang saat ini tersambung ke V5 Brain.

Folder Devices dan isinya ditampilkan di bawah folder Brain. Setiap folder Perangkat Smart Port dapat dibuka untuk menampilkan informasi spesifik tentang perangkat tersebut. Dalam contoh ini, perangkat Motor telah dipilih dan isinya terbaca sebagai Tipe Motor, Versi 1.0.0.31, Boot 1.0.3.0.

Untuk melihat informasi terperinci mengenai Perangkat Port Cerdas atau Baterai yang terhubung ke Otak, pilih ikon perluas di samping item perangkat. Informasi tambahan tentang perangkat yang terhubung, seperti nomor Smart Port dan jenis perangkat, akan ditampilkan.

Pengendali

Pengontrol terdaftar di bawah folder Indikator Perangkat VEX. Pengontrol ini membaca Pengontrol, terhubung.

Controller akan menunjukkan kepada Anda apakah Controller V5 terhubung atau tidak dengan V5 Brain.

Untuk informasi tentang cara memasangkan V5 Controller dengan V5 Brain Anda, kunjungi di sini.
