Pièces du kit VEX GO

Les enfants sont fascinés par la construction et le démontage d’objets. Le kit VEX GO est un système de construction qui enseigne les principes fondamentaux des STEM à travers des activités collaboratives et pratiques conçues autour des « constructions ». Les constructions VEX GO sont des structures physiques créatives créées par des étudiants pour les enquêtes STEM.

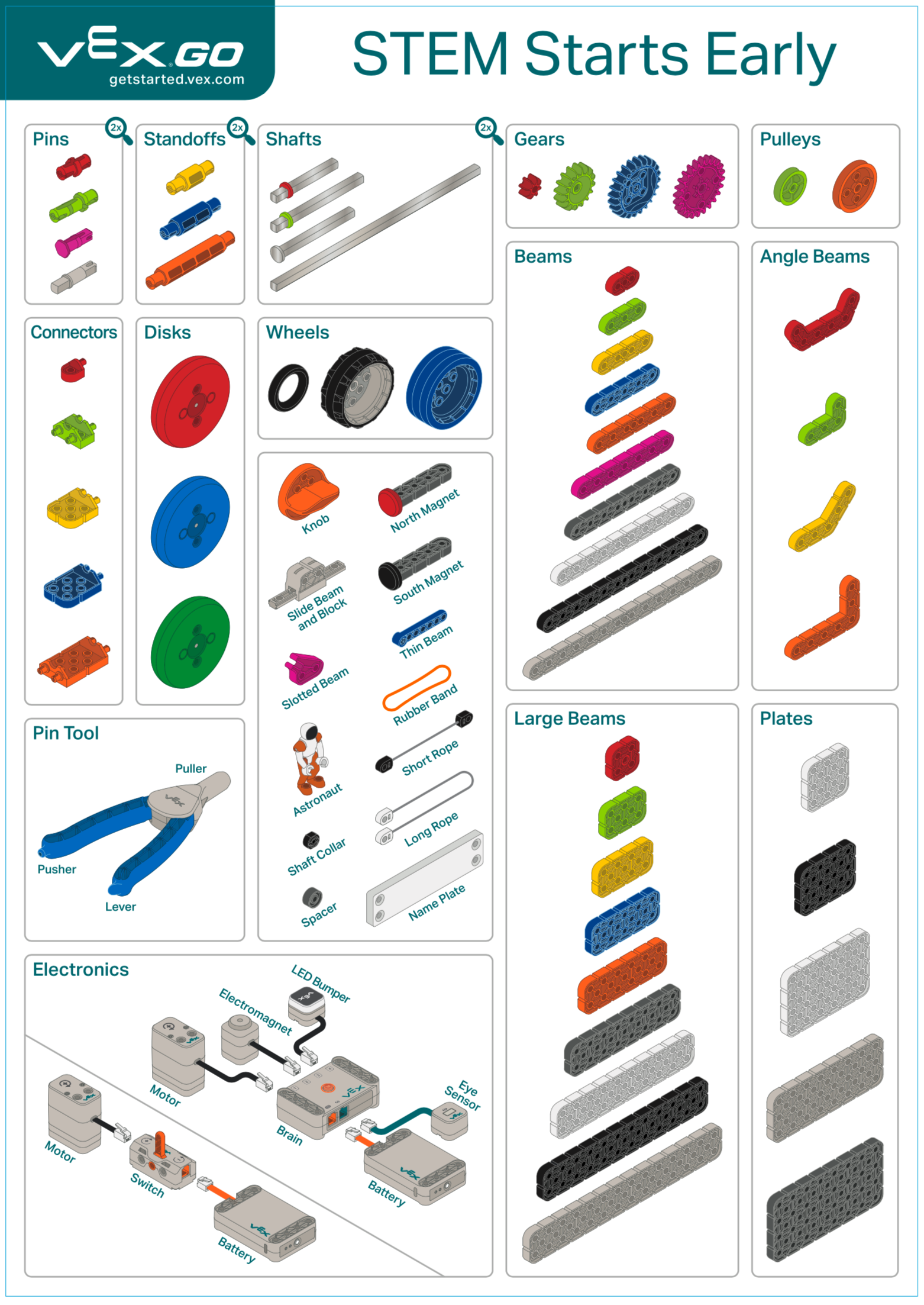

Le kit VEX GO comprend une affiche qui fournit une représentation visuelle de toutes les pièces incluses dans le kit. L'affiche est organisée selon les grandes catégories de pièces : broches, entretoises, arbres, engrenages, poulies, disques, connecteurs, roues, poutres, cornières, grandes poutres, plaques et électronique. L'affiche fait également référence à l'outil Pin et aux autres pièces incluses dans le kit. Il existe également une affiche interactive pièces pour explorer le contenu du kit VEX GO.

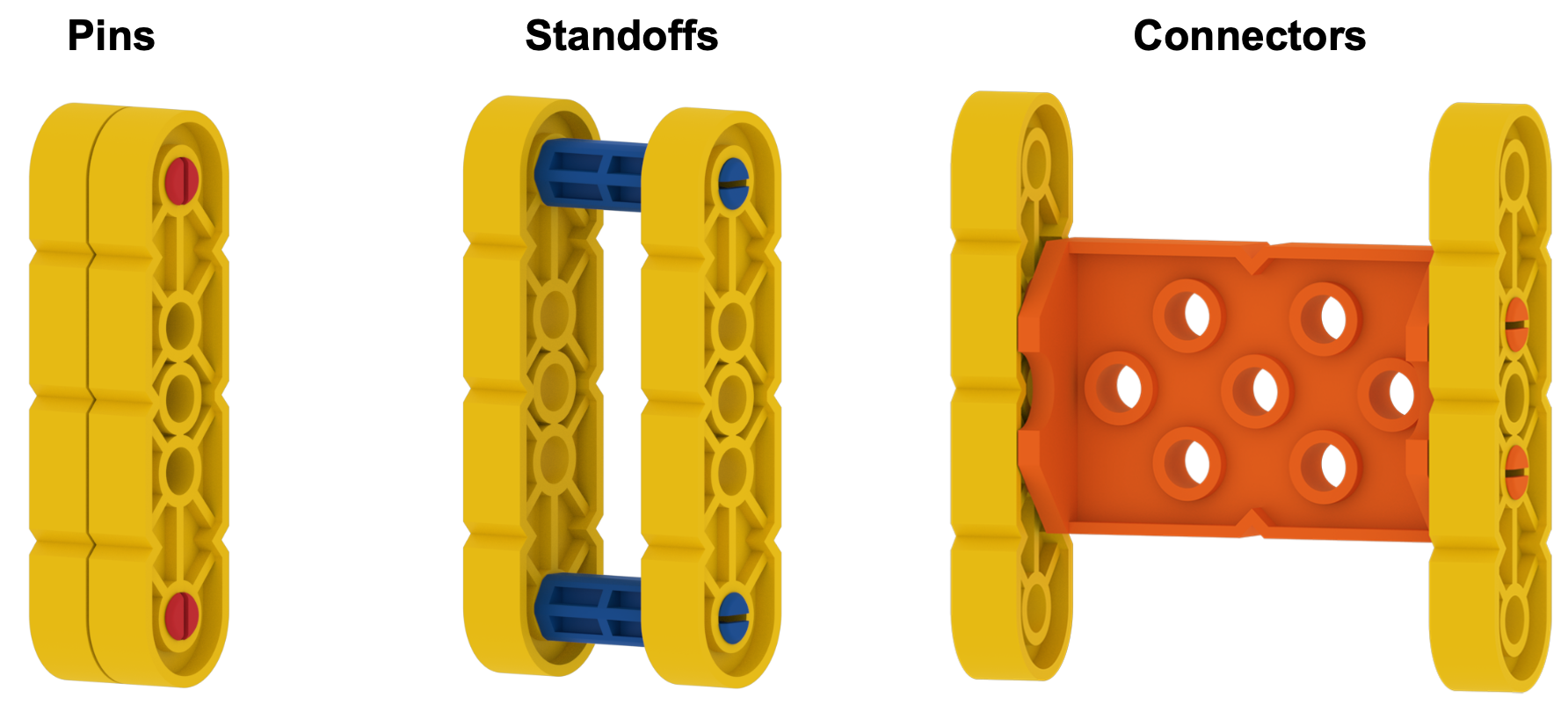

Étant donné que les broches, les entretoises et les connecteurs relient d’autres pièces entre elles, les élèves peuvent confondre leurs utilisations. Les épingles relient deux pièces ou plus de manière à ce qu’elles affleurent les unes aux autres. Pour plus d'informations sur les broches, les entretoises et les connecteurs, consultez l'article Utilisation des broches, des entretoises et des connecteurs VEX GO.

Les entretoises relient deux pièces mais laissent un espace entre les deux. Chaque type d'entretoise a un écart de largeur différent qui sera créé par son utilisation.

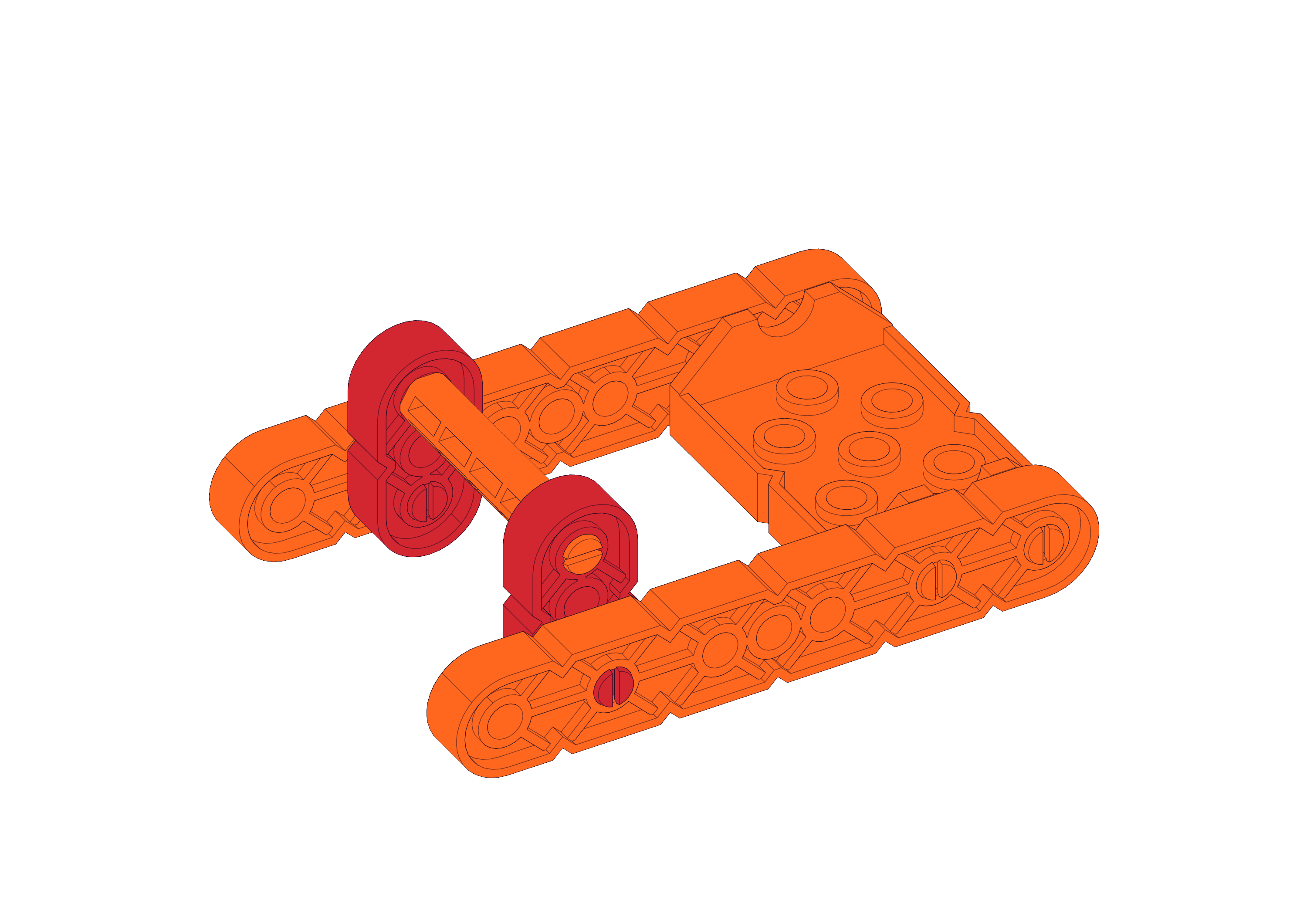

Les épingles et les entretoises créent des connexions entre les pièces parallèles les unes aux autres. Cependant, les connecteurs créent des connexions à angle droit de 90 degrés. Des épingles et/ou des entretoises sont nécessaires pour établir cette connexion. Le connecteur vert et le connecteur orange permettent des connexions à angle droit ainsi que des connexions parallèles.

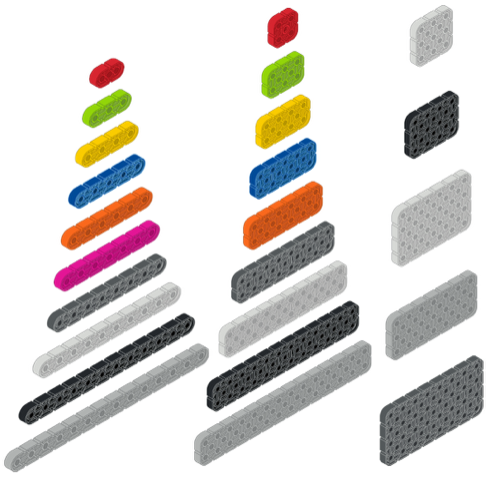

Des poutres et des plaques sont utilisées pour créer la base structurelle de la plupart des constructions. Ce sont des pièces plates de différentes largeurs et longueurs. La largeur et la longueur d'une poutre ou d'une plaque peuvent être mesurées par le nombre de trous sur la pièce. Les élèves apprendront en commençant à construire que les poutres (1 trou de largeur) ne sont pas aussi stables que les grandes poutres (2 trous de largeur) ou les plaques (3 largeurs de trous ou plus). Pour plus d'informations sur les poutres, consultez l'article Utilisation des poutres et plaques VEX GO.

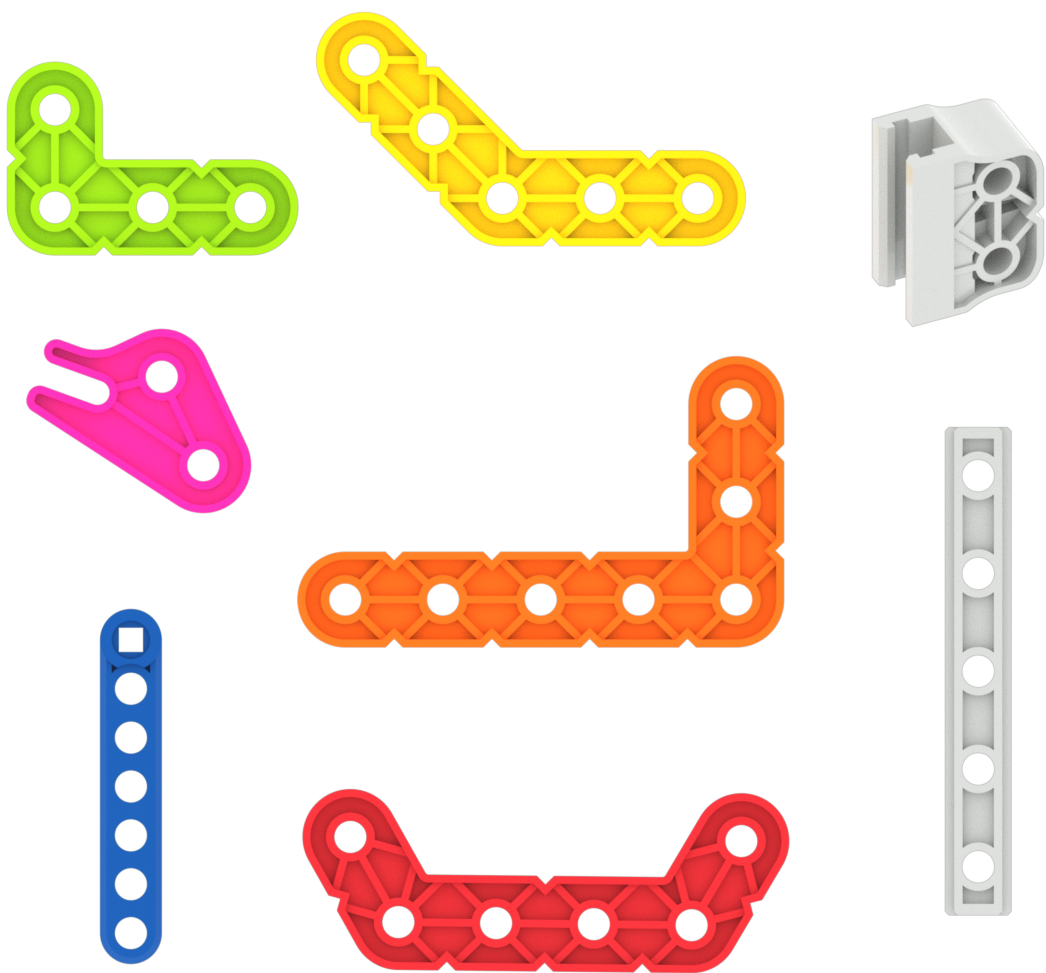

Il existe plusieurs faisceaux uniques dans le kit GO, dont quatre faisceaux d'angle. Ces faisceaux créent des angles à 45, 60 ou 90 degrés. D'autres poutres uniques incluent la poutre fine bleue qui comporte un trou qui s'adaptera à un arbre pour permettre à la poutre de tourner, et des trous supplémentaires pour les connexions standard. La poutre fendue rose peut être utilisée pour sécuriser l'élastique ou les cordes dans une construction. Des poutres uniques peuvent également être utilisées pour créer des diapositives, des liaisons ou d'autres configurations.

Les engrenages sont utilisés pour transférer la force d'une position à une autre. Cela peut être fait avec des engrenages de même taille pour transférer la même force ou en utilisant des engrenages de différentes tailles pour créer un avantage en termes de vitesse ou de puissance lors du transfert de la force. La broche rose peut être utilisée pour connecter des engrenages à des poutres ou des plaques tout en permettant à l'engrenage de tourner librement.

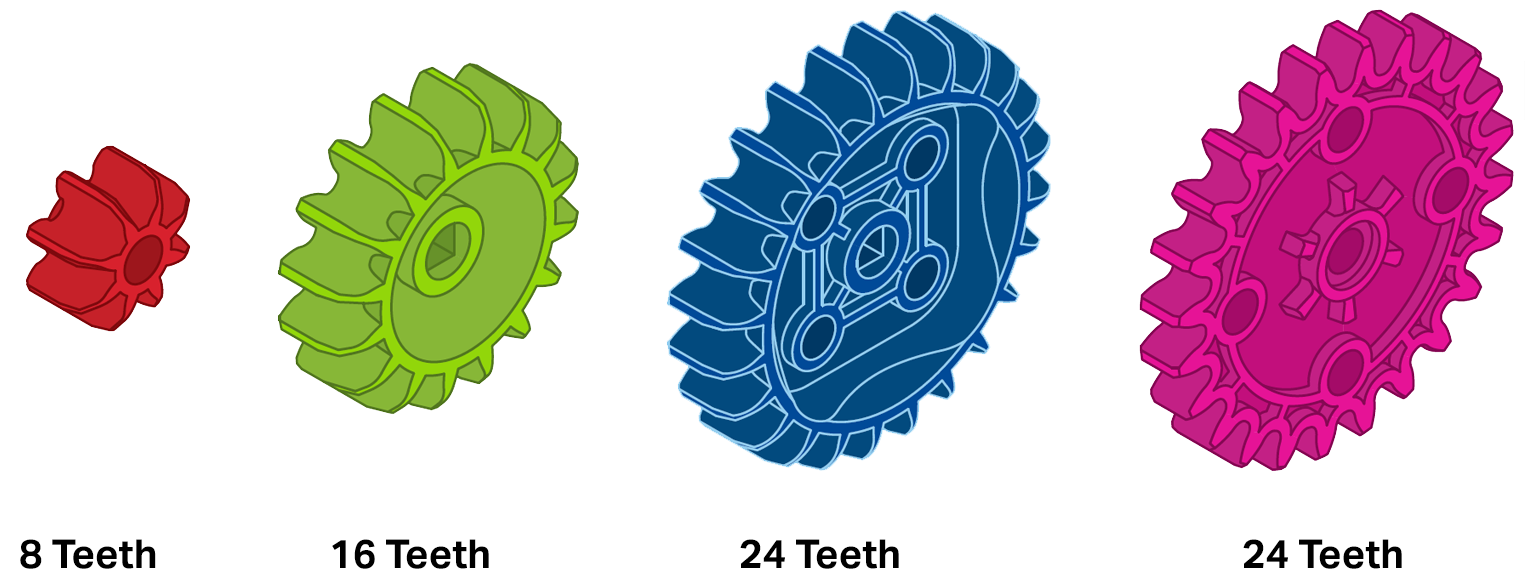

Le kit VEX GO comprend quatre types d'engrenages : le Red Gear a 8 dents, le Green Gear a 16 dents, le Blue Gear a 24 dents et le Pink Gear a 24 dents. Les engrenages rouge, vert et bleu peuvent transférer la vitesse et le couple. Pour plus d'informations sur les engrenages, consultez l'article Utilisation des roues, engrenages et poulies VEX GO.

L'engrenage rose n'a pas de trou carré au centre et il peut tourner librement sur une broche ou un arbre, comme le montre cette animation.

Les élèves peuvent connecter leurs engrenages ou leurs roues à un moteur. C'est à ce moment-là que les élèves doivent utiliser les arbres rouges ou verts ou la broche grise pour se connecter au moteur. Pour maintenir les pièces en place sur les différents arbres, les élèves peuvent utiliser le Shaft Collar.

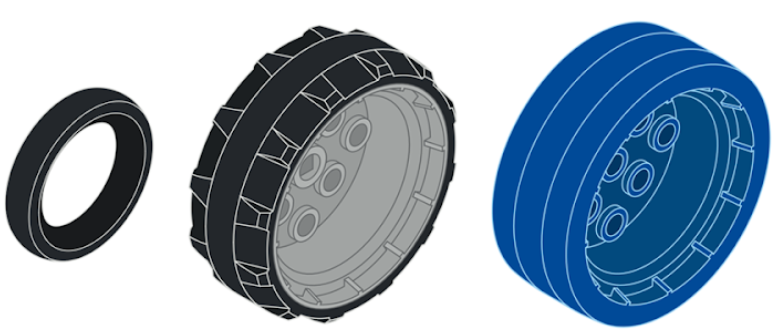

Le kit VEX GO comprend plusieurs types de roues : les roues grises, les roues bleues et les pneus. Les pneus sont des anneaux en caoutchouc qui peuvent être glissés autour de la poulie verte pour la transformer en roue. Les roues grises ont une bande de roulement et permettent une traction, tandis que les roues bleues sont lisses.

Les roues grises (et les poulies vertes) ont un trou carré au centre et peuvent être entraînées par un arbre ou une goupille grise. Les roues bleues ont un trou rond pour être utilisées avec des épingles rouges. Cependant, les Blue Wheels peuvent être connectées à une autre pièce avec un trou carré (comme un engrenage ou une grande poutre rouge).

Le choix des roues peut avoir un impact sur l'efficacité d'une construction. Plus la traction d'une roue est grande, plus le robot peut pousser ou tirer fort et plus il peut franchir les obstacles facilement. Cependant, si une roue a un degré de traction élevé, il est plus difficile pour le robot de tourner.

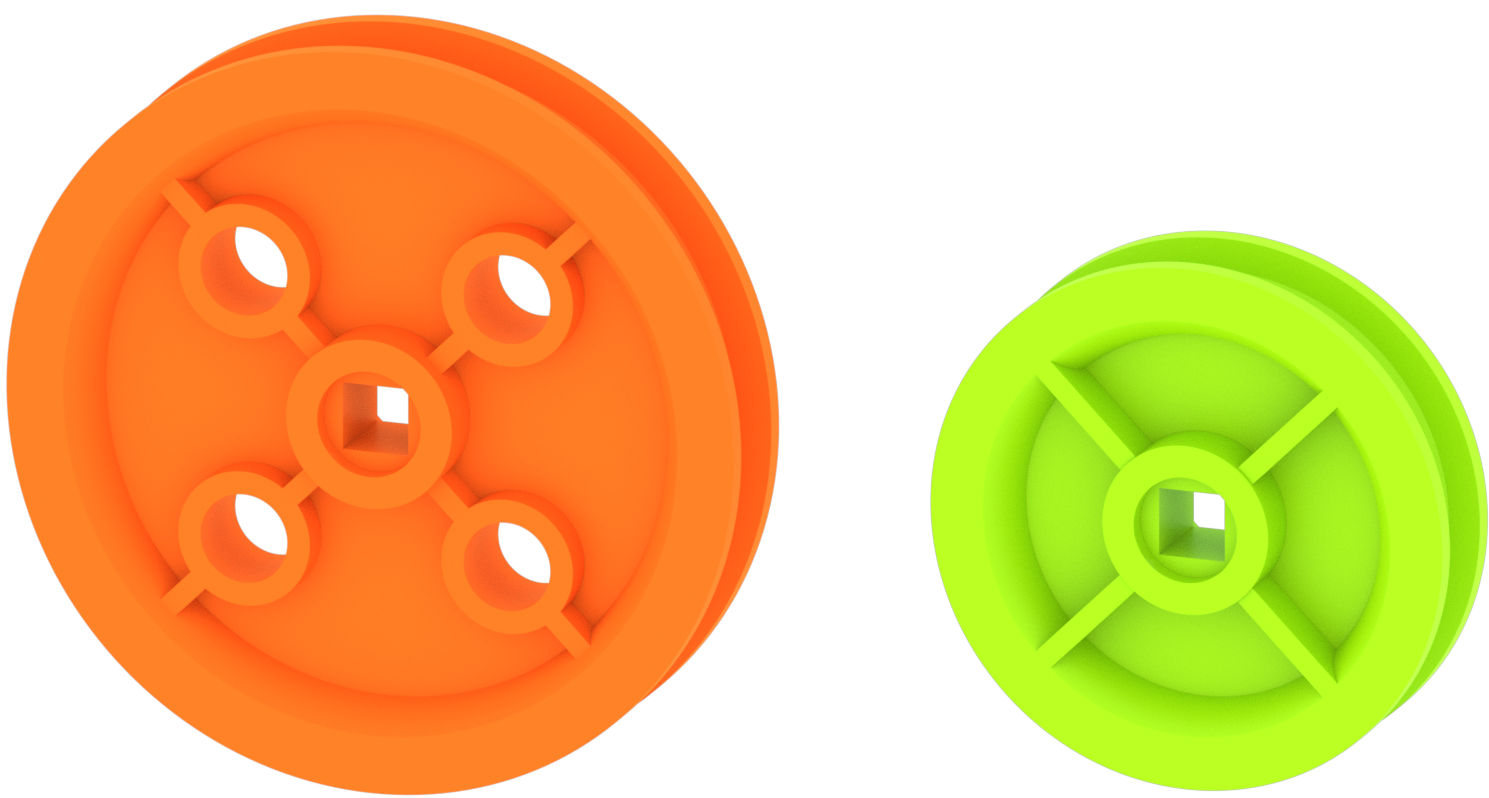

Les poulies sont également incluses dans cette catégorie. Le kit VEX GO comprend deux poulies : une poulie verte plus petite et une poulie orange plus grande. Ils permettent le mouvement des pièces et, comme les engrenages, ils peuvent transférer la force d'une position à une autre. Les poulies sont destinées à des charges légères et sont limitées par les distances sur lesquelles elles peuvent être séparées par l'élastique ou la corde. Pour plus d'informations sur les roues et les poulies, consultez l'articleUtilisation des roues, engrenages et poulies VEX GO.

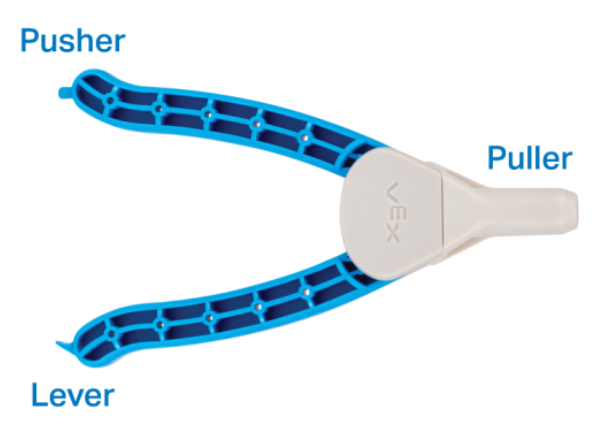

Au fur et à mesure que les élèves se familiariseront avec le kit VEX GO, ils auront inévitablement besoin d'aide pour séparer les pièces. L'outil Pin aide les étudiants à séparer les pièces grâce à trois fonctions différentes : l'extracteur, le levier et le poussoir.

L'extracteur est le mieux adapté pour retirer les broches dont une extrémité est libre. Pour utiliser l'extracteur, insérez la goupille dans la fente au niveau du nez, pressez l'outil pour goupille et tirez vers l'arrière. La goupille doit être facilement retirée du trou. Dans le cas où une broche n'est pas partiellement exposée, le poussoir peut être utilisé pour libérer une partie de la broche.

Le levier est le plus approprié lorsque l’on tente de déconnecter deux poutres ou plaques alignées l’une avec l’autre. Le levier peut être inséré entre les deux pièces et utilisé pour séparer les pièces connectées. Le levier fonctionne mieux lorsqu'il est placé entre deux poutres et que la poignée de l'outil Pin est tournée.

Regardez l’outil Pin en action dans cette animation pour voir comment chacune des fonctionnalités fonctionne.

Vous pouvez également consulter l’article Utilisation de l’outil Épingle pour plus d’informations sur l’outil Épingle.

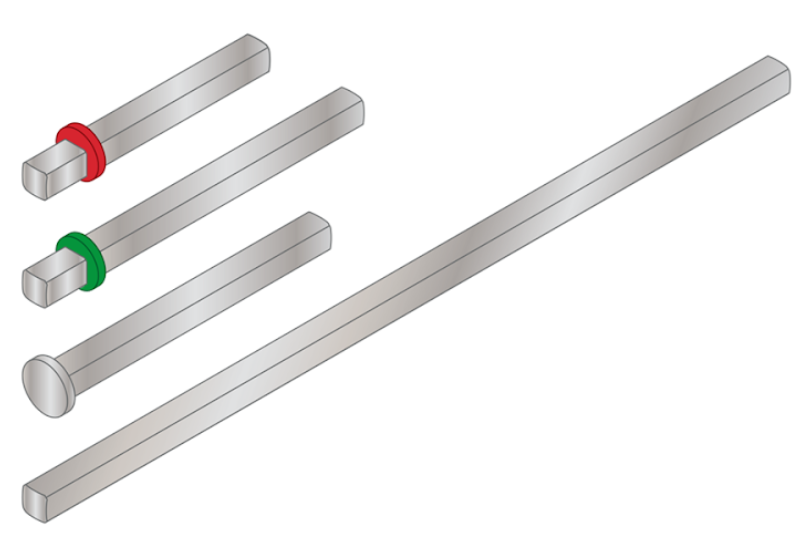

Les arbres VEX GO sont des tiges carrées qui sont principalement utilisées comme axes pour permettre aux assemblages de tourner ou de tourner. Cette forme carrée permet aux arbres de s'insérer dans une douille carrée du moteur ou au centre des engrenages, des roues et des poulies. Les arbres doivent être maintenus en place afin de permettre à l'arbre de tourner librement et de ne pas glisser hors de l'assemblage. Le haut de l’arbre coiffé maintiendra l’arbre en place.

Un collier d'arbre devra être utilisé avec les arbres suivants : arbre rouge, arbre vert et arbre ordinaire.

Les composants électroniques sont utilisés pour alimenter et contrôler les fonctions de construction de VEX GO.

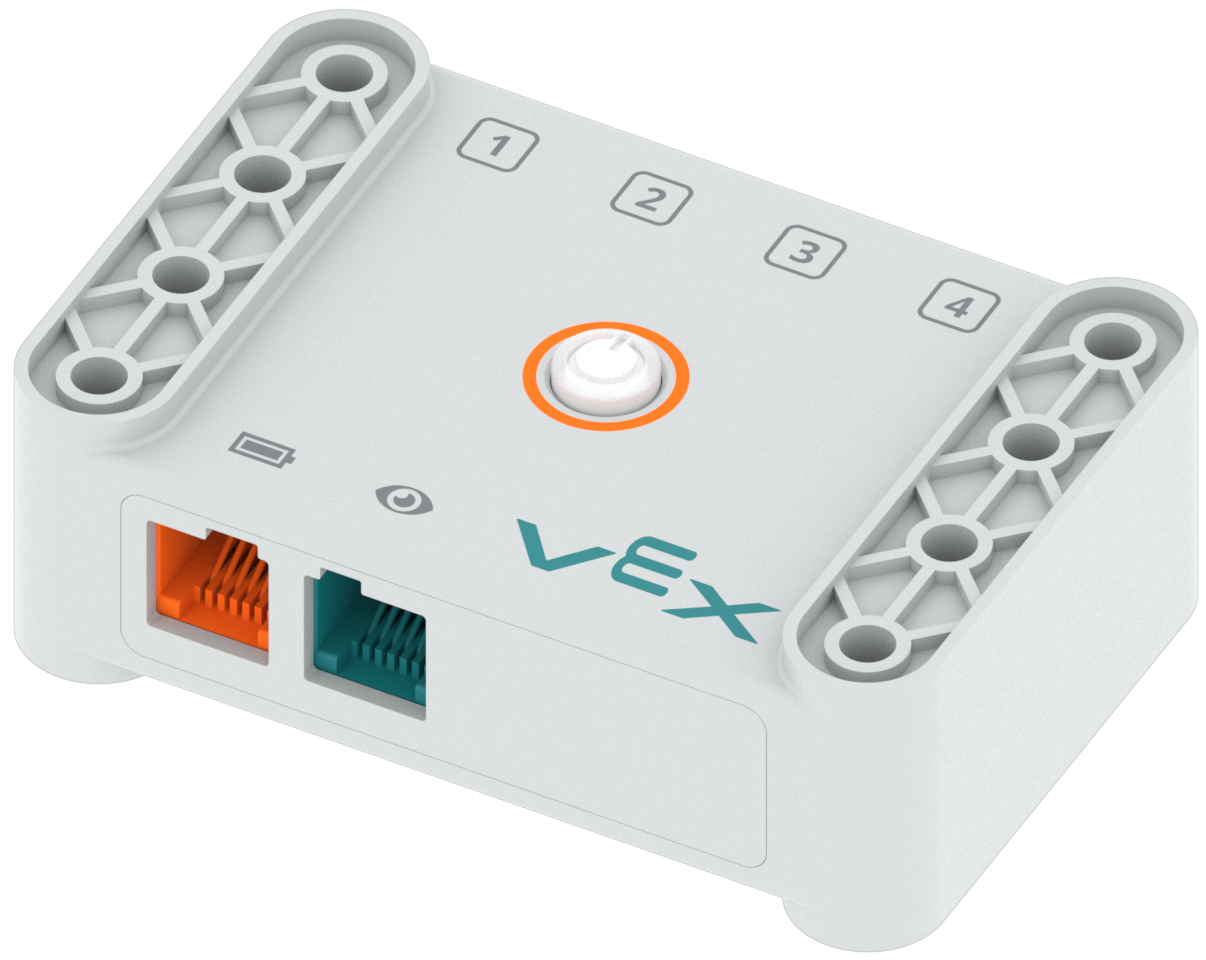

Le cerveau est essentiel pour toute build VEX GO exécutée par un projet VEXcode GO. Le Brain exécute les projets des utilisateurs et contrôle les appareils connectés au Brain. Le Brain dispose de quatre ports numérotés pouvant accepter les moteurs, le pare-chocs LED ou l'électro-aimant. Il dispose également de deux ports distincts pour la batterie (orange) et le capteur oculaire (bleu-vert). Pour plus d’informations sur le cerveau, consultez l’article Utilisation du cerveau VEX GO.

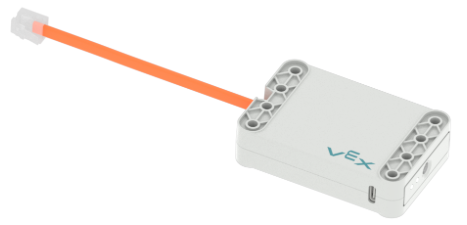

La batterie est essentielle pour toute construction VEX GO comprenant de l'électronique. La batterie alimente les composants électroniques du VEX GO et se connecte au port orange du Brain ou du Switch. Pour plus d’informations sur la batterie, consultez l’article Utilisation de la batterie VEX GO.

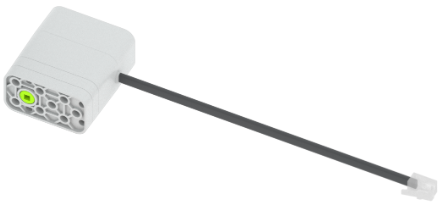

Le moteur transforme l'énergie en mouvement qui peut être utilisé dans une construction. Le moteur peut être alimenté de deux manières. Il peut être connecté directement à la batterie via le Switch. Ou bien, le moteur peut être connecté au cerveau et contrôlé par un projet VEXcode GO. Pour plus d'informations sur les moteurs, consultez l'article Utilisation des moteurs VEX GO.

Le commutateur, lorsqu'il est connecté à un moteur, contrôle la direction dans laquelle tourne le moteur. Le commutateur peut être réglé sur marche avant, arrière ou arrêt. Pour plus d’informations sur le commutateur, consultez l’article Utilisation du commutateur VEX GO.

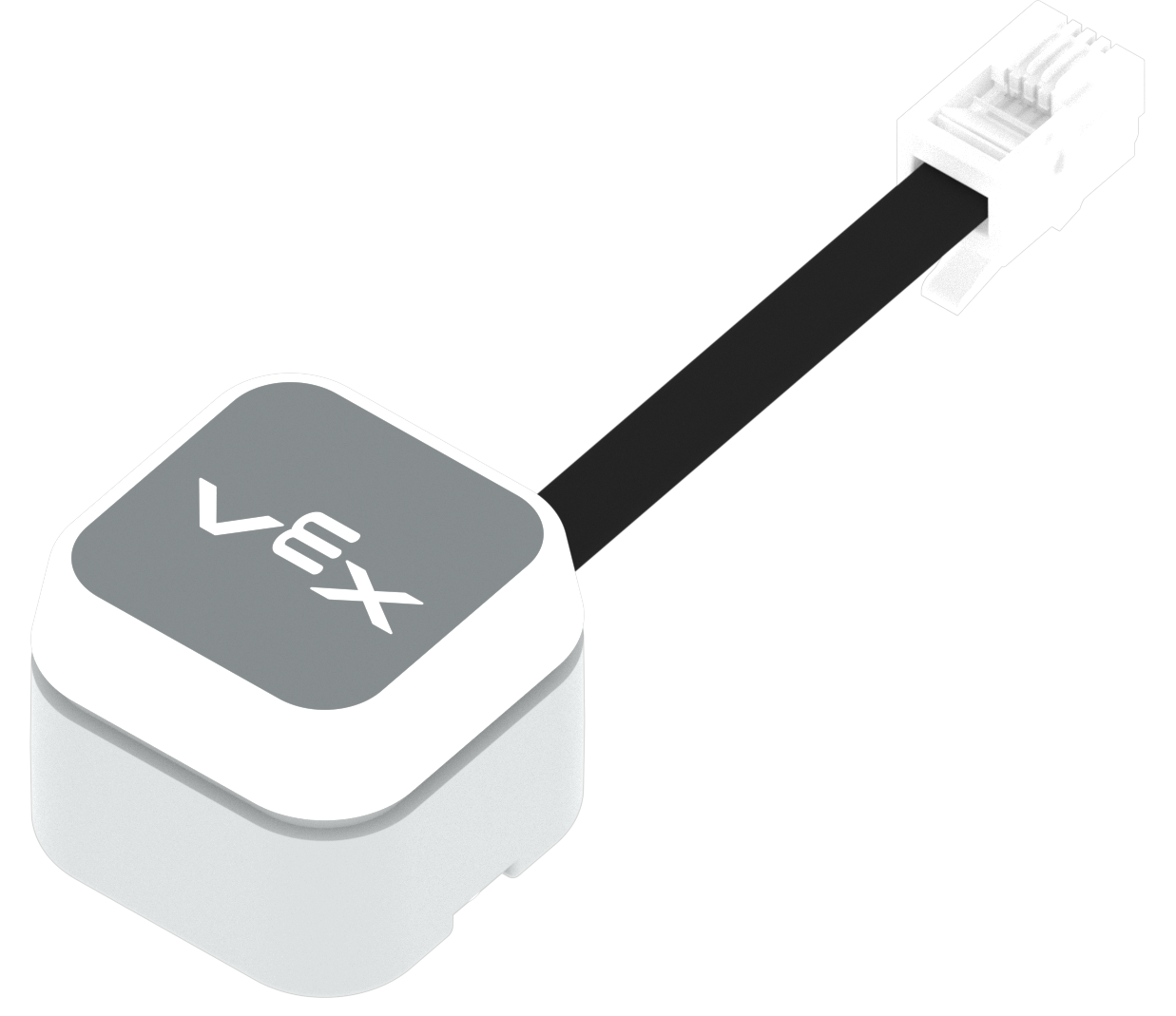

Le pare-chocs LED est à la fois un éclairage et un interrupteur de pare-chocs. En tant que capteur, le pare-chocs LED affiche une lumière colorée. En tant qu'interrupteur de pare-chocs, le pare-chocs LED indique s'il est enfoncé ou relâché.

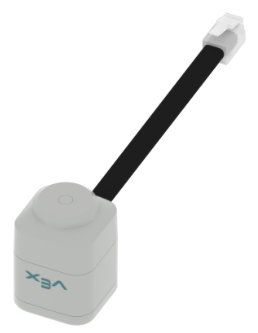

L'électro-aimant est un type spécifique d'aimant où le champ magnétique est produit par un courant électrique. Le kit VEX GO dispose d'un électro-aimant qui peut ramasser et déposer les disques contenant des noyaux métalliques. Les disques peuvent également être utilisés comme poids dans les versions VEX GO.

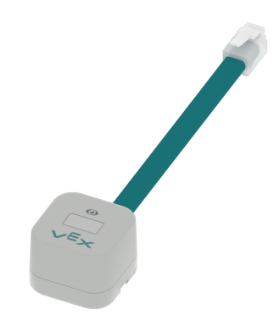

Le capteur oculaire détecte la présence d'un objet et la couleur de l'objet (rouge/vert/bleu). Il enregistrera également la luminosité de la lumière (faible luminosité = sombre, beaucoup de lumière = lumineux). Le capteur oculaire se connecte au port bleu-vert du cerveau.

Pour plus d’informations sur les capteurs, consultez l’article Utilisation des capteurs VEX GO.

Les trois disques colorés ont des noyaux métalliques et peuvent être utilisés avec l'électro-aimant dans des constructions telles que le bras robotique, et avec l'aimant rouge nord et l'aimant noir sud dans des constructions telles que le pendule. Les disques sont utilisés de diverses manières dans les laboratoires STEM.

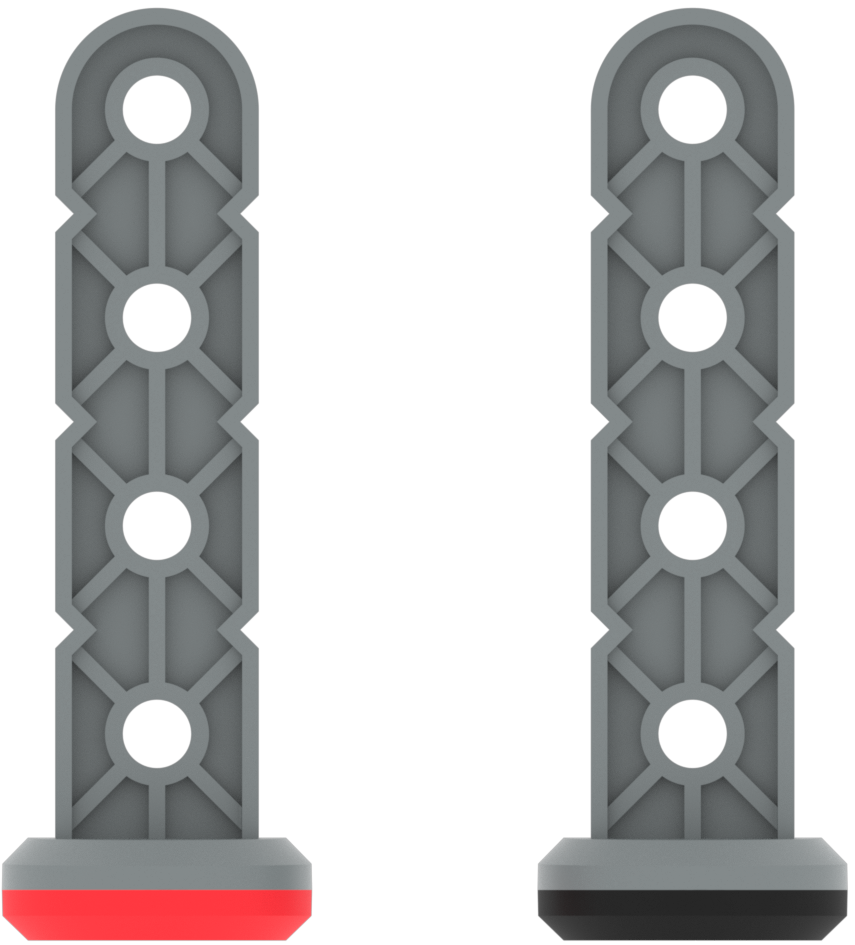

Lorsqu'un aimant s'approche d'un type particulier de métal ou d'autres aimants et que les pôles (côtés) qui se touchent sont opposés, il tirera ou attirera l'autre métal ou aimant plus près. Si les deux pôles sont identiques, les deux aimants s’éloigneront ou se repousseront l’un de l’autre. L'aimant rouge nord et l'aimant noir sud ont une polarité opposée et peuvent être utilisés dans les laboratoires STEM pour attirer ou repousser d'autres métaux et ramasser des disques.

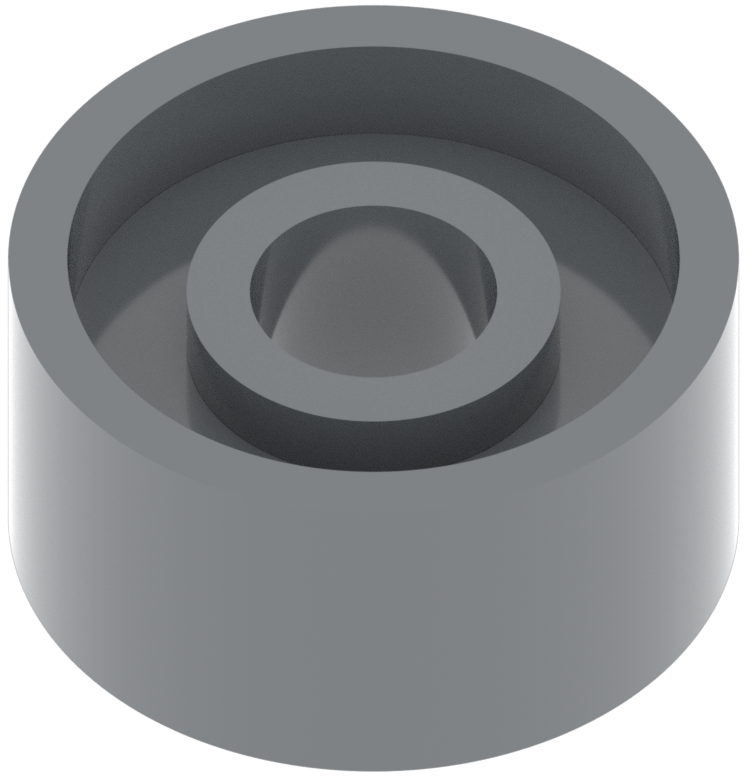

Les entretoises peuvent être utilisées pour ajouter de l'espace entre les pièces ou comme collier pour un arbre. Les entretoises sont particulièrement utiles pour permettre à une pièce de se déplacer librement dans une construction.

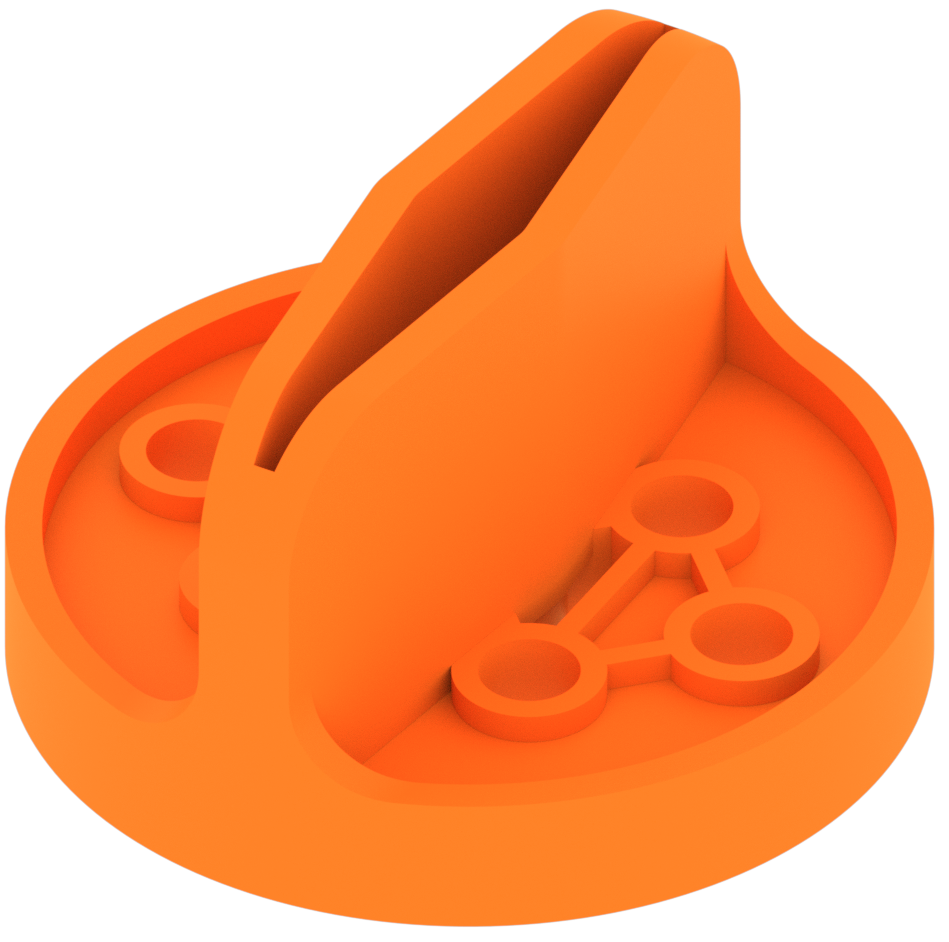

Le bouton orange peut être utilisé comme manivelle pour enrouler l'élastique afin de générer de l'énergie potentielle qui peut être libérée sous forme d'énergie cinétique pour alimenter une construction telle que la super voiture VEX GO.

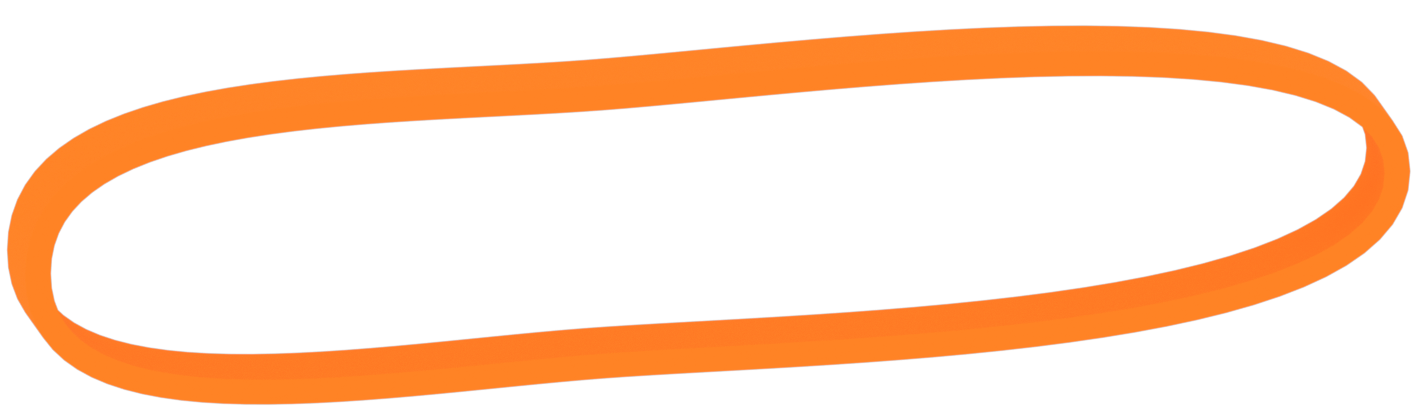

L'élastique est une bande extensible qui est utilisée de diverses manières dans les constructions VEX GO, par exemple pour créer de l'énergie ou pour relier des poulies entre elles. Étirer l'élastique à différentes longueurs donnera à la construction différentes quantités d'énergie potentielle qui peuvent être transformées en énergie cinétique pour alimenter une partie d'une construction.

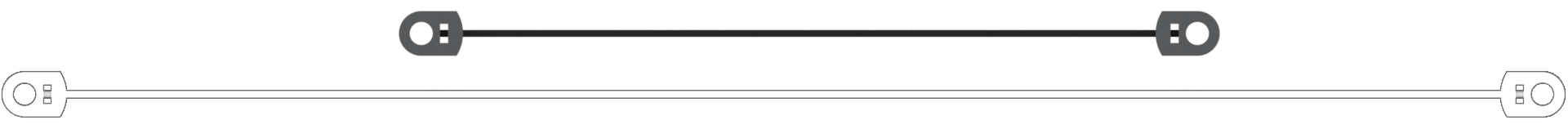

La corde longue et la corde courte sont des pièces polyvalentes qui ont de nombreuses applications dans les versions VEX GO. Ils peuvent notamment être utilisés pour fixer des pièces ou faciliter un transfert d’énergie au sein d’une construction.

Un petit astronaute est inclus dans le kit VEX GO avec des autocollants pour personnaliser l'astronaute. Les pieds peuvent être fixés aux constructions GO avec des épingles afin que vous puissiez intégrer votre Astronaut dans votre construction.

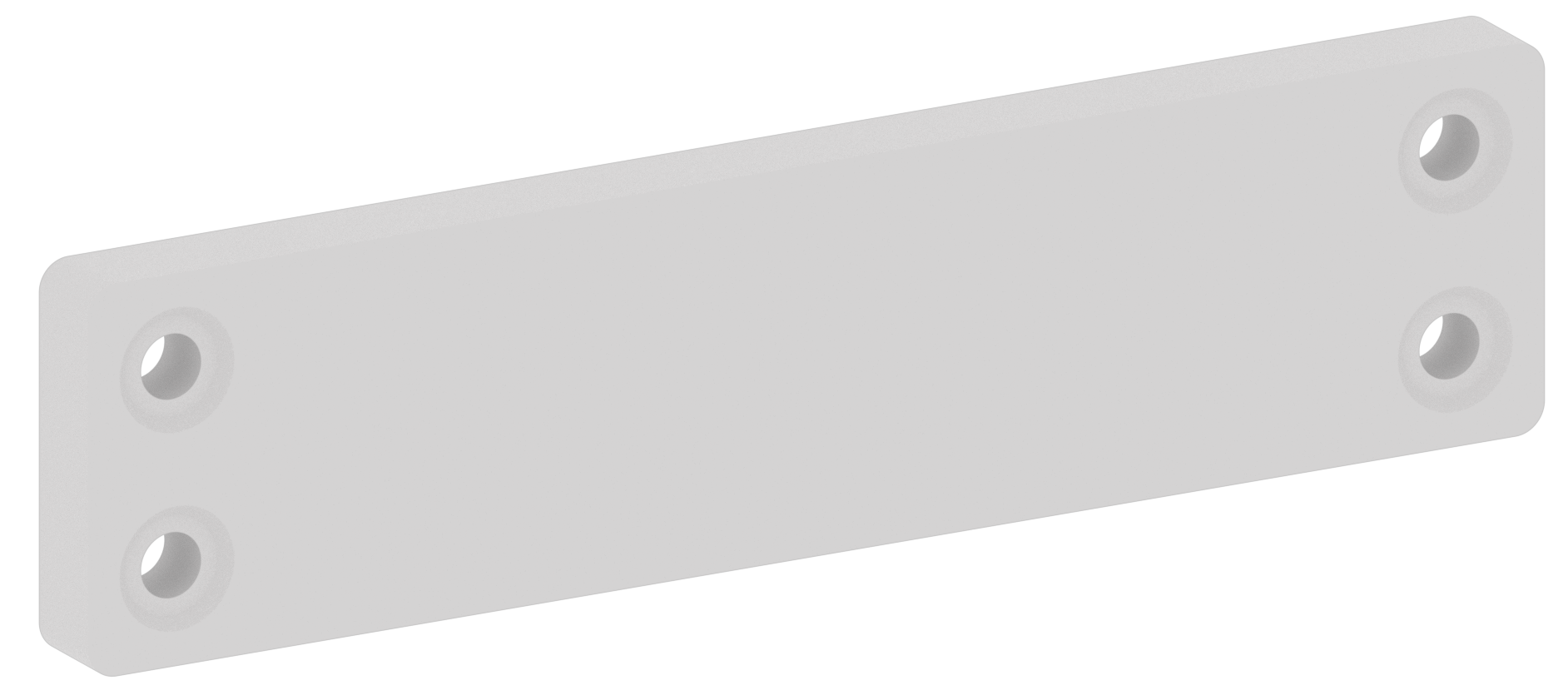

La plaque signalétique peut être utilisée avec un marqueur effaçable à sec pour écrire un nom ou une classe sur la construction.

Cela peut être utile pour faire la distinction entre plusieurs robots.

Pour plus d'informations sur les pièces spécialisées, consultez l'article Utilisation des pièces uniques VEX GO.
