Comprendre les informations du périphérique VEX dans VS Code

Lancez Visual Studio Code sur l'ordinateur. Cliquez sur l'icône VEX dans la barre d'activité de VS Code.

La vue VEX s'ouvrira dans la barre latérale. La catégorie VEX DEVICE INFO se trouve au milieu de la vue VEX Toutes les informations relatives aux appareils connectés seront affichées dans cette catégorie.

Indicateur de périphérique VEX

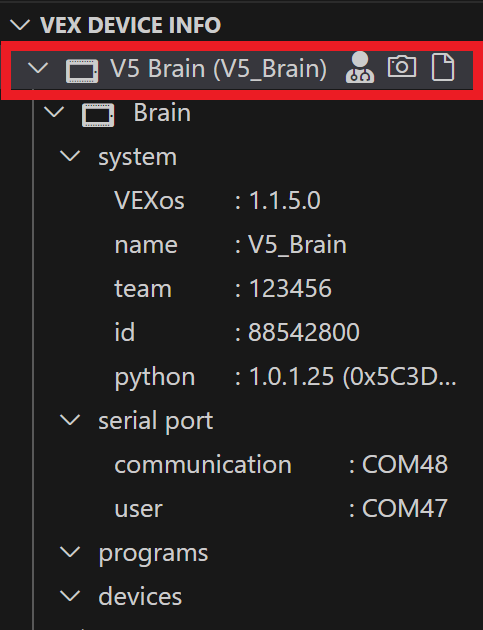

L'indicateur de périphérique VEX indique quel type de périphérique VEX est connecté à l'extension VEX VS Code. L'indicateur de périphérique VEX se trouve sous VEX DEVICE INFO et comprend l'icône et le type du périphérique VEX connecté, suivis du nom du cerveau.

Si un VEX Brain est connecté, survolez l'indicateur de périphérique VEX avec la souris ; une icône Battery Medic, une icône de caméra et une icône de journal des événements apparaîtront à côté.

Remarque : Si une manette est connectée à l'ordinateur, mais n'a pas de liaison radio avec un cerveau, aucun nom de cerveau ne sera affiché à côté de l'icône de la manette.

Icône Battery Medic

Lorsque vous cliquez dessus, l'extension VEX téléchargera et exécutera le programme Battery Medic.

Icône de l'appareil photo

En cliquant dessus, l'extension VEX prendra une capture d'écran de l'écran VEX Brain.
Pour obtenir des instructions sur la prise d'une capture d'écran de l'écran VEX Brain dans VS Code, cet article.

Icône du journal des événements

Lorsque vous cliquez dessus, l'extension VEX téléchargera le journal des événements du VEX Brain. Pour obtenir des informations utiles sur la façon de télécharger le journal des événements du VEX Brain dans VS Code, cet article.

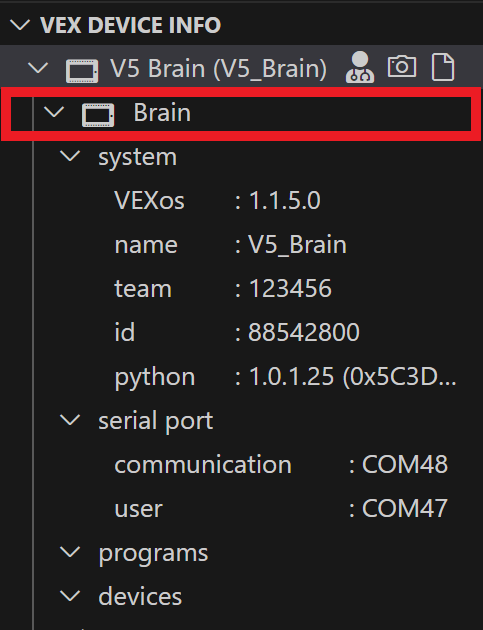

Cerveau est la catégorie de niveau supérieur regroupant toutes les informations relatives au cerveau dans l'appareil.
L'icône Cerveau de la catégorie Cerveau indiquera les messages d'avertissement suivants :

Avertissement VEXos obsolète

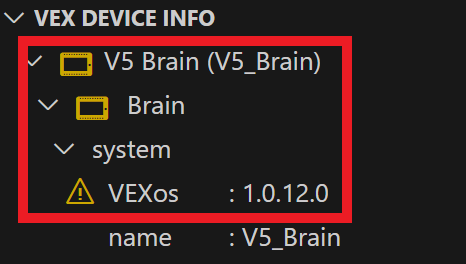

Lorsqu'une version VEXos d'un VEX Brain est obsolète, les icônes du Brain deviennent jaunes et une icône de message d'avertissement apparaît à côté de VEXos dans la sous-catégorie système.

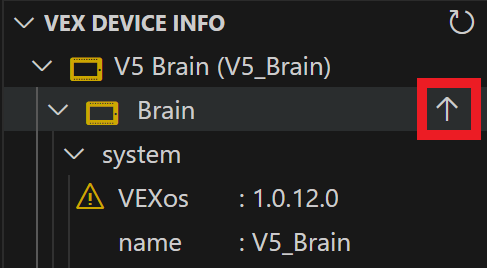

Pour mettre à jour le micrologiciel du Brain, placez le curseur de la souris sur l'icône ou le texte de la catégorie Brain. Une icône de flèche vers le haut apparaîtra à côté. Cliquez sur l'icône flèche vers le haut pour mettre à jour les VEXos du VEX Brain.

Pour plus d'informations sur la mise à jour du firmware avec l'extension VEX VScode, cliquez ici.

Le cerveau VEX n'est pas lié

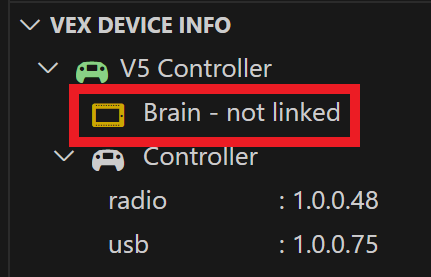

Lorsqu'un contrôleur VEX est connecté à l'ordinateur mais n'a pas de liaison radio avec un cerveau, l'icône du cerveau devient jaune et le texte indique que Cerveau - non lié.

Pour résoudre cet avertissement, connectez le contrôleur au cerveau V5. Pour obtenir des informations utiles sur le jumelage du contrôleur avec le cerveau V5, cliquez ici.

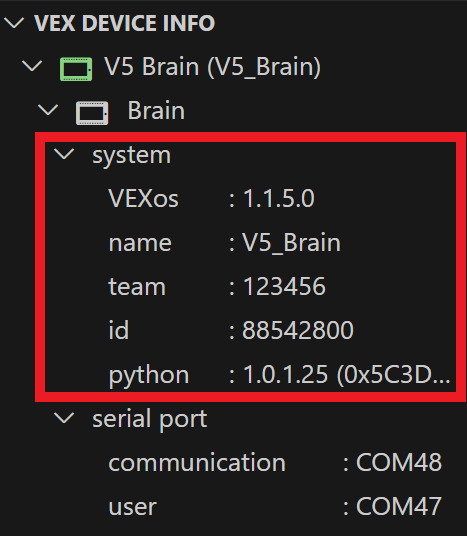

Système est une sous-catégorie de la catégorie Cerveau. La sous-catégorie system fournit des informations sur la version VEXos du cerveau, son nom, son numéro d'équipe, son ID et sa version d'exécution Python.

Définir le nom du cerveau

Pour définir le nom du cerveau V5, survolez le texte du nom avec la souris, puis cliquez sur l'icône en forme de crayon qui apparaît à côté.

Pour plus d'informations sur la façon de renommer votre V5 Brain dans l'extension VEX pour VScode, cliquez ici.

Définir le numéro de l'équipe

Pour définir le numéro de l'équipe pour le V5 Brain, survolez le texte des informations de l'équipe avec la souris et cliquez sur l'icône en forme de crayon qui apparaît à côté.

Pour plus d'informations sur la configuration du numéro de votre équipe dans l'extension VEX pour VS Code, cliquez ici.

port série est une sous-catégorie de la catégorie Cerveau. La sous-catégorie « Port série affiche le chemin d'accès au périphérique pour chaque port série disponible pour le V5 Brain

Remarque : Le port série de communication est utilisé pour télécharger des programmes et contrôler les fonctions cérébrales. Le port série utilisateur sert à transférer des données entre l'application utilisateur exécutée sur le Brain et l'ordinateur hôte connecté via USB.

Programmes est une sous-catégorie de la catégorie Cerveau. La sous-catégorie programmes affiche la liste de tous les programmes utilisateur téléchargés sur le V5 Brain.

Cette catégorie vous permet de supprimer les programmes téléchargés depuis le V5 Brain ou de consulter des informations détaillées sur les programmes.

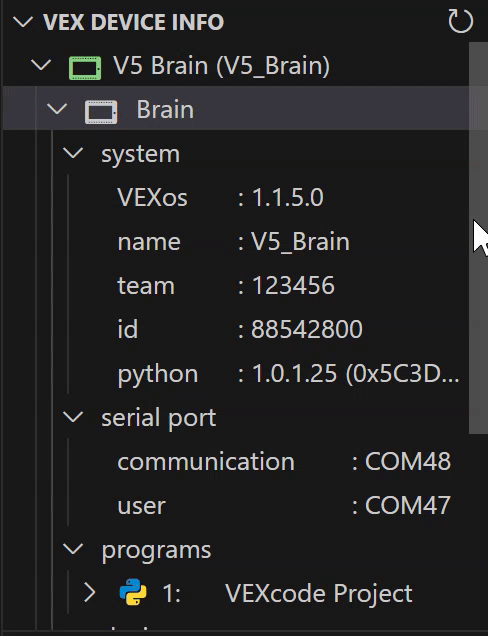

Pour supprimer un programme téléchargé depuis le V5 Brain, placez le curseur de la souris sur le texte de l'élément
programme sélectionné et cliquez sur l'icône de la corbeille qui apparaît à côté.
Remarque : Une fois qu’un programme est supprimé, il ne peut pas être récupéré. Veuillez faire preuve de prudence lorsque vous utilisez cette fonctionnalité.

Pour plus d'informations sur la suppression de projets d'un V5 Brain dans l'extension VEX pour VScode, cliquez ici.

Appareils est une sous-catégorie de la catégorieCerveau. La sous-catégorieappareils affiche une liste de tous les appareils branchés sur les ports intelligents du V5 Brain et de la batterie actuellement connectée au V5 Brain.

Pour afficher les informations détaillées d'un périphérique Smart Port ou d'une batterie connectée au Brain, sélectionnez l'icône d'expansion à côté de l'élément de périphérique. Des informations supplémentaires concernant le périphérique connecté, telles que le numéro de port intelligent et le type de périphérique, seront affichées.

contrôleur vous indiquera si un contrôleur V5 est ou non connecté au cerveau
.
Pour savoir comment coupler votre contrôleur V5 avec votre cerveau V5, cliquez ici.
