Comprender la INFORMACIÓN DEL DISPOSITIVO VEX en el código VS para VEX EXP

La INFORMACIÓN DEL DISPOSITIVO es una característica de la extensión de código VEX VS. La vista de INFORMACIÓN DEL DISPOSITIVO proporciona una descripción general del dispositivo VEX conectado (un cerebro VEX o un controlador VEX), lo que puede ayudarnos a asegurarnos de que los dispositivos funcionen correctamente.

Acceso a la INFORMACIÓN DEL DISPOSITIVO VEX en el código VS

  • Inicie Visual Studio Code en el equipo. Haga clic en el ícono de VEX en la barra de actividad del código VS.

    El icono VEX Robotics Extension en el menú lateral VS Code está resaltado.
  • La vista VEX se abrirá en la barra lateral. La categoría de INFORMACIÓN DEL DISPOSITIVO VEX está en el medio de la vista VEX. Podemos ver toda la información del dispositivo VEX conectado en esta categoría.

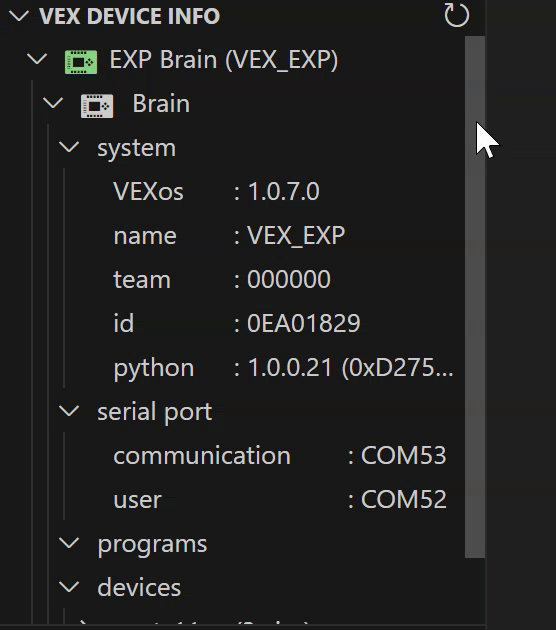

    Se ha abierto la extensión VEX Robotics y se muestra la categoría VEX Device Info, con una lista de todos los dispositivos conectados e información específica sobre cada uno. En este ejemplo, se muestran el Cerebro, sus programas descargados y un Controlador.

 INFORMACIÓN GENERAL DEL DISPOSITIVO VEX

  • El indicador de dispositivo VEX.
    El indicador del dispositivo VEX indica qué tipo de dispositivo VEX está conectado a la extensión del código VS de VEX. El indicador del dispositivo VEX se encuentra bajo la INFORMACIÓN DEL DISPOSITIVO VEX , incluido el icono y el tipo de dispositivo VEX conectado, seguido del nombre del cerebro.
    Si un cerebro VEX está conectado, coloque el mouse sobre el indicador de dispositivo VEX, aparecerá un icono de medicamento de batería (solo V5), un icono de cámara y un icono de registro de eventos junto a él.

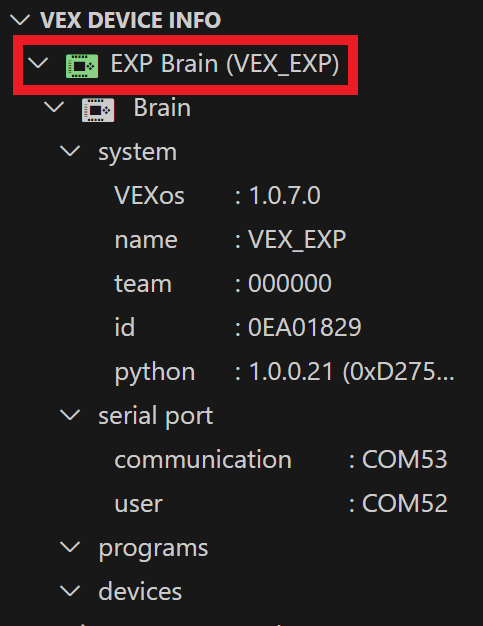

    Sección VEX Device Info con la carpeta VEX Device Indicator resaltada. En este ejemplo, la carpeta VEX Device Indicator lee EXP Brain (VEX_EXP).
    • Icono de la Camera icon is shown next to the VEX Device Indicator folder title. cámara : al hacer clic, la extensión VEX tomará una captura de pantalla de la pantalla cerebral de VEX.
      Para obtener instrucciones sobre cómo tomar una captura de pantalla de la pantalla cerebral VEX en VS Code, consulte este artículo.
    • Icono Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. de registro de eventos : cuando se hace clic, la extensión de VEX cargará el registro de eventos del cerebro de VEX. Para obtener información útil sobre cómo cargar el registro de eventos del cerebro VEX en VS Code, consulte este artículo.

Nota: Si un controlador está conectado a la computadora, pero no tiene un enlace de radio a un cerebro, no se mostrará ningún nombre de cerebro junto al icono del controlador.

  • La categoría Cerebro
    El cerebro es la categoría de nivel superior para toda la información del dispositivo relacionada con el cerebro.
    El Icono Cerebro de la categoría Cerebro indicará los siguientes mensajes de advertencia:

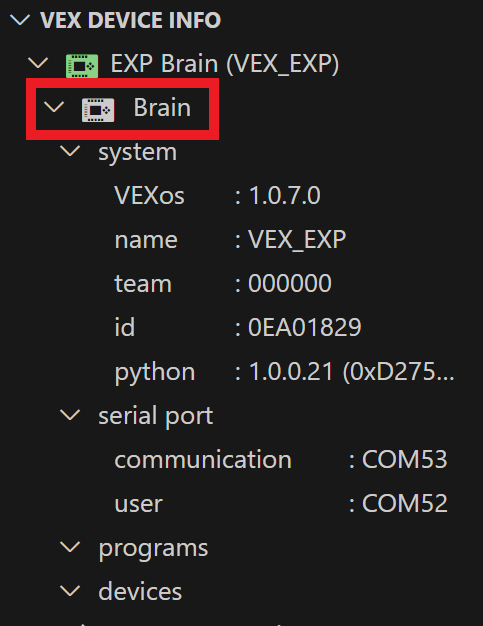

    La carpeta Brain está resaltada debajo de la carpeta VEX Device Indicator.
    • Advertencia obsoleta de VEXos. Cuando la versión VEXos de VEX Brain está desactualizada, los iconos de Brain se vuelven amarillos y aparece un icono de mensaje de advertencia junto a VEXos en la subcategoría del sistema.

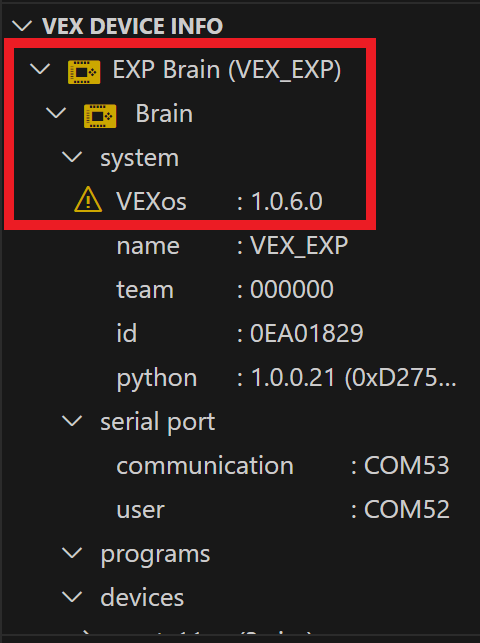

      Brain folder icon and the VEX Device Indicator icon are shown in orange, and there is a hazard symbol next to the system's VEXos version. These signs indicate that the Brain's VEXos version is out of date.

      Para resolver esta advertencia, coloque el mouse sobre el ícono o texto de la       categoría Cerebro. Aparecerá un icono de flecha hacia arriba junto a él. Haga clic en el icono de flecha hacia arriba para actualizar los VEXos para el cerebro VEX.

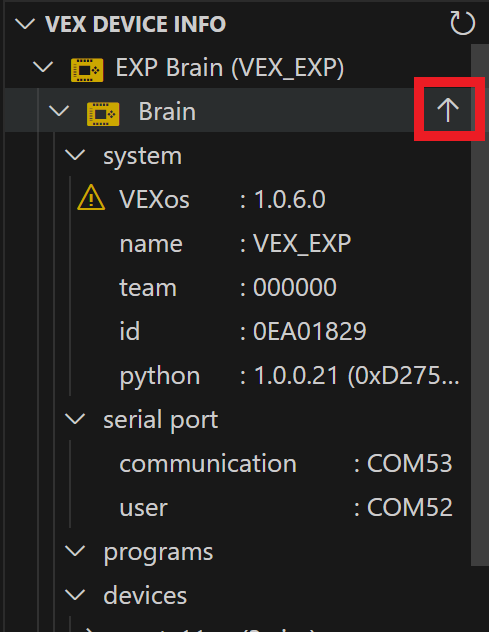

      Cursor is hovering over the out of date Brain's folder and there is an Up Arrow icon next to it that is highlighted.

      Para obtener información útil sobre la actualización de VEXos para el VEX Brain, consulte este artículo.
    • Advertencia de VEX Brain no vinculado. Cuando un controlador VEX está conectado a la computadora pero no tiene un enlace de radio a un cerebro, el ícono del cerebro se volverá amarillo y el texto indica que el cerebro no está vinculado.

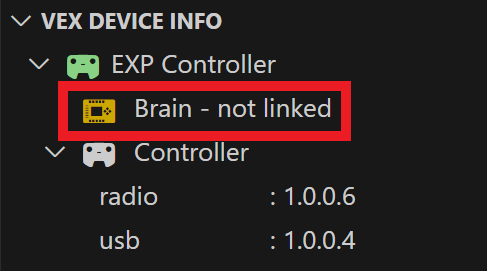

      Brain folder underneath the VEX Device Indicator folder has an orange icon and reads Brain, not linked. These signs indicate that there is no VEX Brain connected.

      Para resolver esta advertencia, vincule el controlador VEX con el cerebro VEX. Para obtener información útil sobre cómo emparejar el controlador VEX con el cerebro VEX, consulte este artículo para V5, este artículo paraEXP y este artículo para IQ (2nd).
  • La Categoría del sistema.
    El sistema es una subcategoría de la categoría Cerebro. La subcategoría del sistema proporciona información sobre la versión VEXos, el nombre, el número de equipo, el ID y la versión de tiempo de ejecución de Python de Brain.

    System folder and its contents are shown and highlighted underneath the Brain folder. The system folder has data about the Brain, and the data reads VEXos 1.0.7.0, name VEX_IQ, team 000000, id 0EA81E0D, and Python 1.0.0.21.

    Podemos establecer el nombre y el número de equipo para el VEX Brain en esta sección.
    • Establecer el nombre para el cerebro VEX. Para establecer el nombre del cerebro VEX, coloque el mouse sobre el texto de la información del nombre, haga clic en el icono de lápiz que aparece junto a él y escriba el nuevo nombre del cerebro en el cuadro de texto.
      Para obtener información útil sobre cómo establecer el nombre del cerebro VEX en el código VS, consulte este artículo.

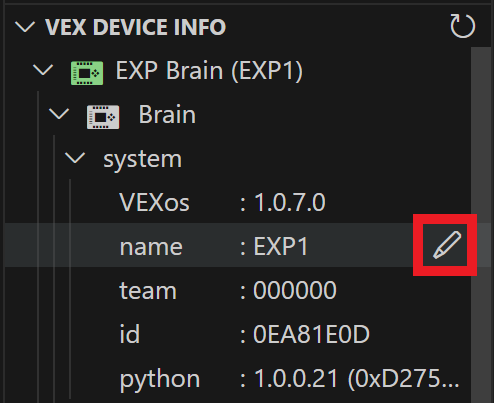

      El cursor se desplaza sobre la opción Nombre dentro de la carpeta Sistema, y hay un ícono de Lápiz al lado que está resaltado.
    • Establecer el número de equipo para el cerebro VEX. Para establecer el número de equipo para el VEX Brain, coloque el mouse sobre el texto de la información del equipo, haga clic en el icono de lápiz que aparece junto a él y escriba el nuevo número de equipo en el cuadro de texto.
      Para obtener información útil sobre cómo establecer el número de equipo para el cerebro VEX en el código VS, consulte este artículo.

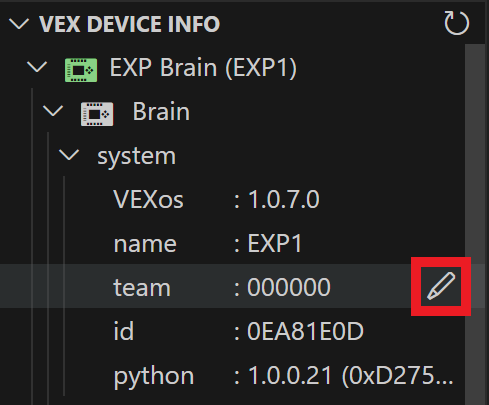

      El cursor se desplaza sobre la opción Equipo dentro de la carpeta Sistema, y hay un ícono de Lápiz al lado que está resaltado.
  • La categoría del puerto serie.
    El puerto serie es una subcategoría de la categoría Cerebro. La subcategoría de puerto serie muestra la ruta del dispositivo para cada puerto serie disponible para el VEX Brain.
    Nota: El puerto serie de comunicación se utiliza para descargar programas y controlar las funciones cerebrales. El puerto serie de usuario se utiliza para transferir datos entre la aplicación de usuario que se ejecuta en el cerebro y el equipo host conectado a través de USB.

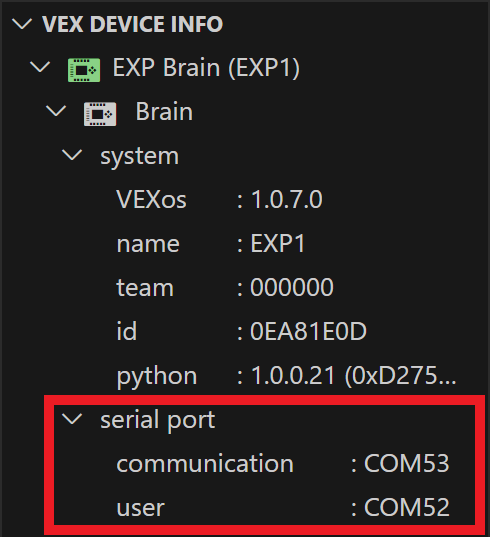

    La carpeta Serial Port y su contenido se muestran debajo de la carpeta Brain. La carpeta del puerto serie tiene datos sobre la conexión por cable del cerebro. Estos datos indican la Comunicación COM53, Usuario COM52.
  • La categoría de programas.
    Los programas son una subcategoría de la Categoría Cerebro. La subcategoría de programas muestra una lista de todos los programas de usuario descargados en el VEX Brain.

    Programs folder and its contents are shown underneath the Brain folder. The Programs folder shows all of the downloaded VEX projects on the Brain. In this example, there is one Python program downloaded to the connected Brain.

    Podemos borrar un programa descargado del VEX Brain o ver la información detallada del programa en esta sección.
    • Borrado de un programa descargado. Para borrar un programa descargado del VEX Brain, coloque el mouse sobre el texto del elemento de programa seleccionado y haga clic en el icono de papelera que aparece junto a él.
      Nota: Una vez que se borra un programa, no se puede recuperar. Tenga cuidado al usar esta función.
      Para obtener información útil sobre cómo borrar un programa de usuario descargado del VEX Brain en VS Code, consulte este artículo.

      El cursor se desplaza sobre un programa en la carpeta Programas y hay un icono de Papelera junto a él que está resaltado.
    • Visualización de la información detallada de un programa. Para ver la información detallada de un programa, haga clic en el icono Expandir  image17.png  junto al elemento de la lista del programa. Se mostrará información adicional sobre el programa descargado, como la ubicación de la ranura, el nombre del archivo, el tipo de idioma, el tamaño del archivo y la hora de descarga.

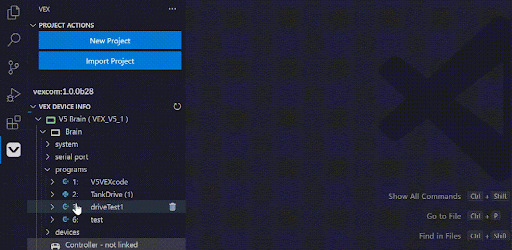

      La carpeta Programas y su contenido se muestran debajo de la carpeta Cerebro. En este ejemplo, hay varios proyectos de C/C++ enumerados. Cada carpeta de programa se puede abrir para mostrar información específica de ese programa. En este ejemplo, se ha seleccionado un programa y su contenido dice Ranura 1, Archivo slot_1 bin, Tipo C++, Tamaño 6.20kB y Hora Domingo 22 de octubre 14.52.10.
  • La categoría de dispositivos.
    Los dispositivos son una subcategoría de la Categoría Cerebro. La subcategoría de dispositivos muestra una lista de todos los dispositivos conectados a los puertos inteligentes del VEX Brain y la batería conectada al VEX Brain.

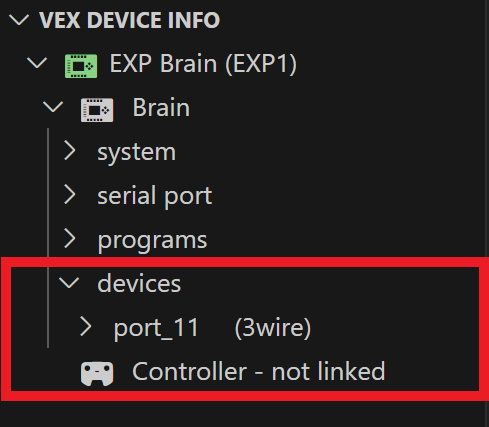

    Devices folder and its contents are shown underneath the Brain folder. The Devices folder shows all of the devices that are connected to the Brain. In this example, there are two devices listed and they read Port 11 3 Wire and Controller - not linked.

    Podemos ver la información detallada sobre los dispositivos Smart Port conectados en esta sección.
    • Visualización de la información detallada de un dispositivo. Para ver la información detallada de un dispositivo de puerto inteligente, haga clic en el icono Expandir junto al elemento del dispositivo. Se mostrará información adicional sobre el dispositivo conectado, como el número de puerto inteligente y el tipo de dispositivo.
      Para obtener información útil sobre el uso de Smart Ports en el VEX Brain, consulte este artículo para V5, este artículo paraEXP y este artículo para IQ (2nd).

      La carpeta Dispositivos y su contenido se muestran debajo de la carpeta Cerebro. En este ejemplo, hay un dispositivo de puerto inteligente conectado en la lista. Cada carpeta de dispositivo de puerto inteligente se puede abrir para mostrar información específica de ese dispositivo. En este ejemplo, se ha seleccionado un dispositivo de 3 cables y su contenido dice Tipo 3 Cable, Versión 1.0.0.11, Arranque 1.0.1.0.
  • La categoría del controlador
    El controlador es la categoría para la información del dispositivo relacionada con el controlador. Cuando un controlador VEX está conectado al código VS, la categoría del controlador mostrará la información de la radio del controlador y el USB del controlador.

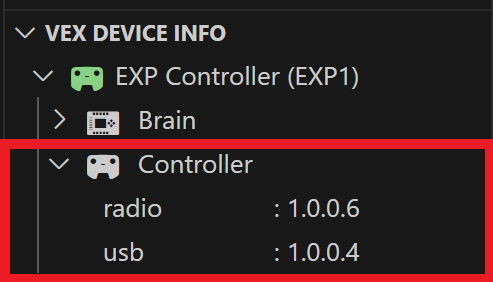

    Controller folder and its contents are shown underneath the VEX Device Indicator folder. The Controller folder can be opened to show information specific to the Controller. In this example, the folder's contents read Radio 1.0.0.6 amd USB 1.0.0.4.

    El Icono de Controlador de la     categoría Controlador indicará los siguientes mensajes en la situación correspondiente:
    • Advertencia obsoleta de VEXos. Cuando la versión VEXos de un controlador VEX está desactualizada, los iconos del controlador se vuelven amarillos y aparecen iconos de mensajes de advertencia junto a la información de radio y USB.

      Controller folder icon and the VEX Device Indicator icon are shown in red, and there are warning symbols next to the Radio and USB information. These signs indicate that the Controller's VEXos version is out of date.

      Para resolver esta advertencia, coloque el mouse sobre el ícono o texto de la       categoría Controlador. Aparecerá un icono de flecha hacia arriba junto a él. Haga clic en el icono de flecha hacia arriba para actualizar los VEXos para el controlador VEX.

      Cursor is hovering over the out of date Controller's folder and there is an Up Arrow icon next to it that is highlighted.

      Para obtener información útil sobre la actualización de VEXos para el controlador VEX, consulte este artículo.
    • Estado vinculado del controlador VEX. Cuando un VEX Brain está conectado a la computadora y tiene un enlace de radio a un Controlador, el texto de la categoría Controlador indicará que el Controlador está vinculado.

      El controlador aparece debajo de la carpeta VEX Device Indicator. Este Controlador lee Controlador, vinculado.
    • Estado no vinculado del controlador VEX. Cuando un VEX Brain está conectado a la computadora pero no tiene un enlace de radio a un Controlador, el texto de la categoría Controlador indicará que el Controlador no está vinculado.

      Controller is listed underneath the VEX Device Indicator folder. This Controller reads Controller, not linked.

      Para obtener información útil sobre cómo emparejar el controlador VEX con el cerebro VEX, consulte este artículo para V5, este artículo paraEXP y este artículo para IQ (2nd).
