Die VEX-Geräteinformationen in VS Code für VEX EXP verstehen

Die Geräteinformationen sind eine Funktion der VEX VS Code-Erweiterung. Die Geräteinfo-Ansicht bietet einen Überblick über das angeschlossene VEX-Gerät (ein VEX Brain oder ein VEX Controller), was uns helfen kann, sicherzustellen, dass die Geräte ordnungsgemäß funktionieren.

Zugriff auf VEX-Geräteinformationen in VS Code

  • Starten Sie Visual Studio Code auf dem Computer. Klicken Sie auf das Symbol VEX in der VS Code-Aktivitätsleiste.

    Das Symbol der VEX Robotics Extension im VS Code-Seitenmenü ist hervorgehoben.

  • Die Ansicht VEX wird in der Seitenleiste geöffnet. Die Kategorie VEX DEVICE INFO befindet sich in der Mitte der Ansicht VEX . In dieser Kategorie können wir alle Informationen des angeschlossenen VEX-Geräts einsehen.

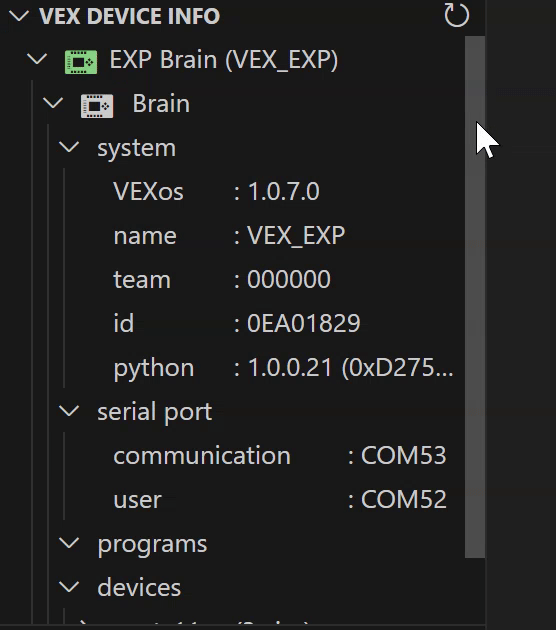

    Die VEX Robotics Extension wurde geöffnet und die Kategorie VEX Device Info wird angezeigt, mit einer Liste aller verbundenen Geräte und spezifischen Informationen zu jedem einzelnen. In diesem Beispiel werden das Gehirn, seine heruntergeladenen Programme und ein Controller angezeigt.

 VEX-Geräteinformationen – Übersicht

  • Die VEX-Geräteanzeige.
    Die VEX-Geräteanzeige gibt an, welcher Typ des VEX-Geräts mit der VEX VS Code-Erweiterung verbunden ist. Die VEX-Geräteanzeige befindet sich unter VEX-GERÄTEINFORMATIONEN und enthält das Symbol und den Typ des angeschlossenen VEX-Geräts, gefolgt vom Namen des Brains.
    Wenn ein VEX Brain verbunden ist, bewegen Sie den Mauszeiger über die VEX-Geräteanzeige. Daneben erscheinen ein Batterie-Medic-Symbol (nur V5), ein Kamera-Symbol und ein Ereignisprotokoll-Symbol.

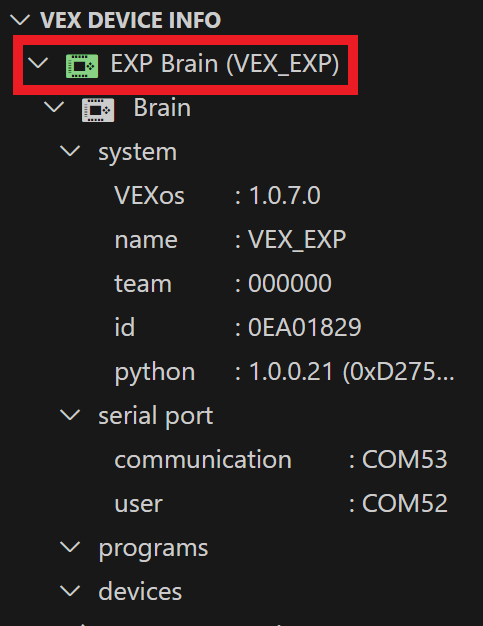

    Abschnitt „VEX-Geräteinformationen“, in dem der Ordner „VEX-Geräteindikator“ hervorgehoben ist. In diesem Beispiel lautet der Ordner „VEX Device Indicator“ EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Kamerasymbol – Beim Anklicken erstellt die VEX-Erweiterung einen Screenshot des VEX Brain-Bildschirms.
      Eine Anleitung zum Erstellen eines Screenshots des VEX Brain Screen in VS Code finden Sie diesem.
    • Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. Ereignisprotokoll-Symbol - Beim Anklicken lädt die VEX-Erweiterung das Ereignisprotokoll des VEX Brain hoch. Hilfreiche Informationen zum Hochladen des Ereignisprotokolls des VEX Brain in VS Code finden Sie

: Wenn ein Controller mit dem Computer verbunden ist, aber keine Funkverbindung einem Steuergerät besteht, wird neben dem Controller-Symbol kein Steuergerätename angezeigt.

  • Die Gehirn Kategorie
    Das Gehirn ist die oberste Kategorie für alle Geräteinformationen, die mit dem Gehirn zusammenhängen.
    Das Gehirn-Symbol der Kategorie Gehirn zeigt die folgenden Warnmeldungen an:

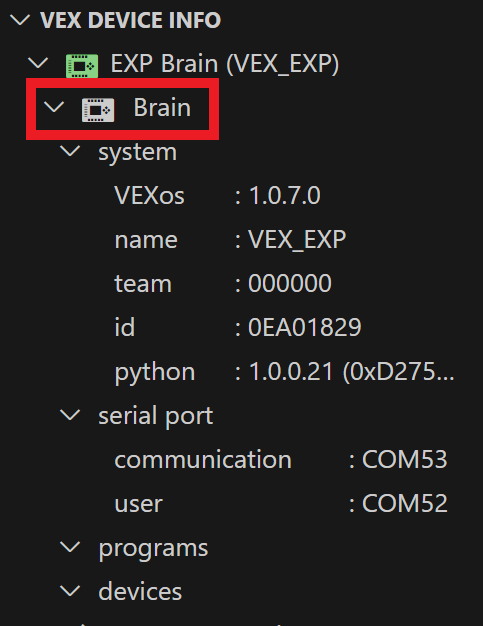

    Der Ordner „Brain“ ist unterhalb des Ordners „VEX Device Indicator“ hervorgehoben.

    • VEXos-Warnung: veraltet. Wenn die VEXos-Version eines VEX Brains veraltet ist, werden die Brain-Symbole gelb, und neben VEXos erscheint unter der Unterkategorie System ein Warnmeldungssymbol.

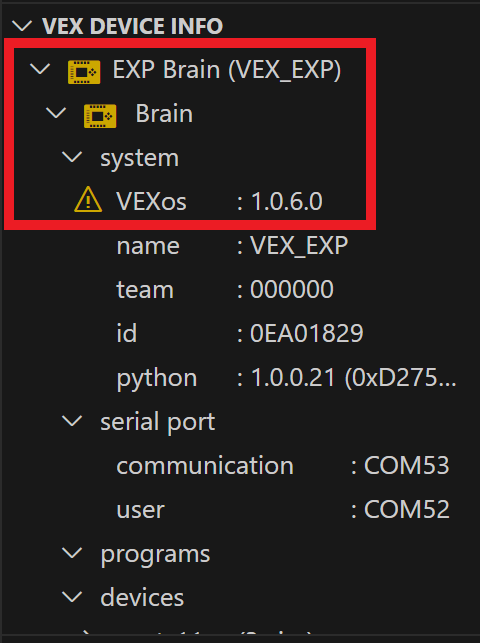

      Das Symbol für den Ordner „Gehirn“ und das Symbol für die VEX-Geräteanzeige werden in Orange angezeigt, und neben der VEXos-Version des Systems befindet sich ein Gefahrensymbol. Diese Anzeichen deuten darauf hin, dass die VEXos-Version des Gehirns veraltet ist.


      Um diese Warnung zu beheben, bewegen Sie den Mauszeiger über das Symbol oder den Text der Kategorie Gehirn. Daneben erscheint ein Pfeil nach oben. Klicken Sie auf das Pfeil-nach-oben-Symbol, um VEXos für das VEX-Gehirn zu aktualisieren.

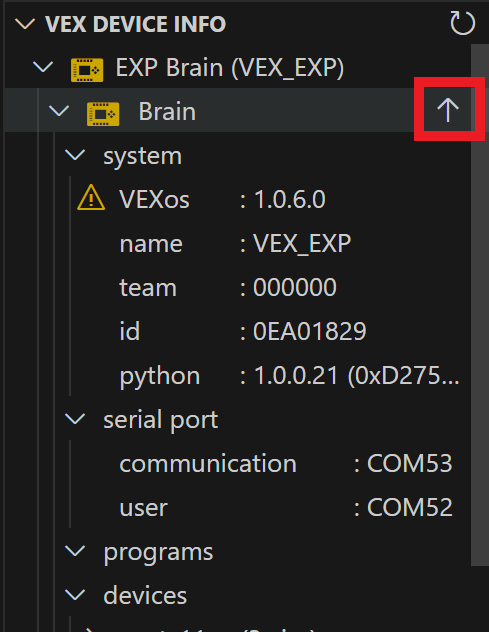

      Der Cursor befindet sich über dem veralteten Ordner „Brain“ und daneben ist ein Pfeil nach oben hervorgehoben.


      Hilfreiche Informationen zum Aktualisieren von VEXos für das VEX Brain finden Sie diesem Artikel.


    • VEX Brain-Warnung: Nicht verbunden. Wenn ein VEX-Controller mit dem Computer verbunden ist, aber keine Funkverbindung zu einem Brain hat, wird das Symbol Brain gelb, und der Text zeigt an, dass Brain – nicht verbunden ist.

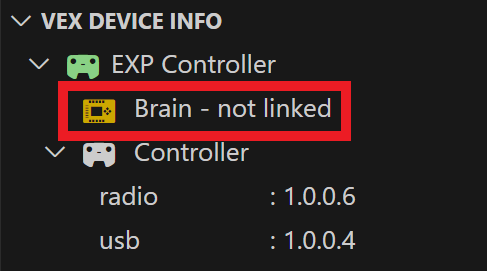

      Der Ordner „Brain“ unterhalb des Ordners „VEX Device Indicator“ hat ein orangefarbenes Symbol und die Aufschrift „Brain“, ist aber nicht verknüpft. Diese Anzeichen deuten darauf hin, dass kein VEX Brain angeschlossen ist.


      Um diese Warnung zu beheben, verbinden Sie den VEX Controller mit dem VEX Brain. Hilfreiche Informationen zum Koppeln des VEX Controllers mit dem VEX Brain finden Sie diesem Artikel für V5 in diesem Artikel für EXPund

  • Das System Kategorie.
    Das ist eine Unterkategorie der Die Unterkategorie System liefert Informationen zur VEXos-Version, zum Namen, zur Teamnummer, zur ID und zur Python-Laufzeitversion des Gehirns.

    Der Systemordner und sein Inhalt werden unterhalb des Brain-Ordners angezeigt und hervorgehoben. Im Systemordner befinden sich Daten über das Gehirn, und die Daten lauten: VEXos 1.0.7.0, Name VEX_IQ, Team 000000, ID 0EA81E0D und Python 1.0.0.21.


    In diesem Abschnitt können wir den Namen und die Teamnummer für das VEX Brain festlegen.

    • Benennung des VEX-Gehirns festlegen. Um den
      für das VEX-Gehirn festzulegen, bewegen Sie den Mauszeiger über den Text der , klicken Sie auf das daneben erscheinende Stiftsymbol und geben Sie den neuen Gehirnnamen in das Textfeld .Hilfreiche Informationen zum Festlegen des Namens des VEX Brain in VS Code finden Sie diesem Artikel.

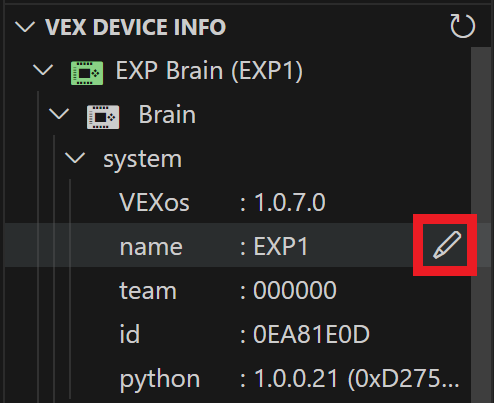

      Der Cursor befindet sich über der Option „Name“ im Ordner „System“, und daneben ist ein Stiftsymbol hervorgehoben.




    • Festlegung der Teamnummer für das VEX-Gehirn. Um die Teamnummer für das VEX-Gehirn festzulegen, bewegen Sie den Mauszeiger über den Text der Teaminformationen , klicken Sie auf das daneben erscheinende Stiftsymbol und geben Sie die neue Teamnummer in das Textfeld ein.
      Hilfreiche Informationen zum Festlegen der Teamnummer für VEX Brain in VS Code finden Sie in diesem Artikel

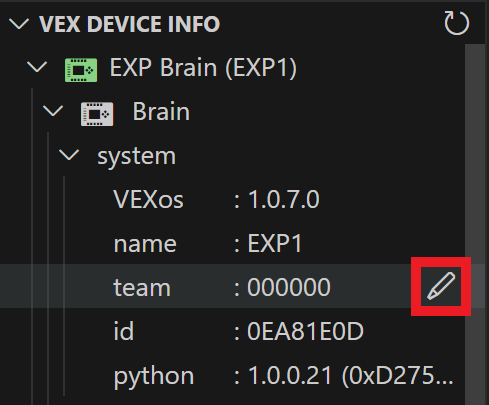

      Der Cursor befindet sich über der Option „Team“ im Ordner „System“, und daneben ist ein Stiftsymbol hervorgehoben.




  • Die serielle Schnittstelle Kategorie.
    Der Port ist eine Unterkategorie der Kategorie Gehirn. Die Unterkategorie serieller Port zeigt den Gerätepfad für jeden für das VEX Brain verfügbaren seriellen Port an.
    Hinweis: Über die serielle Kommunikationsschnittstelle werden Programme heruntergeladen und Gehirnfunktionen gesteuert. Der serielle Benutzeranschluss dient zum Datenaustausch zwischen der auf dem Brain laufenden Benutzeranwendung und dem über USB angeschlossenen Host-Computer.

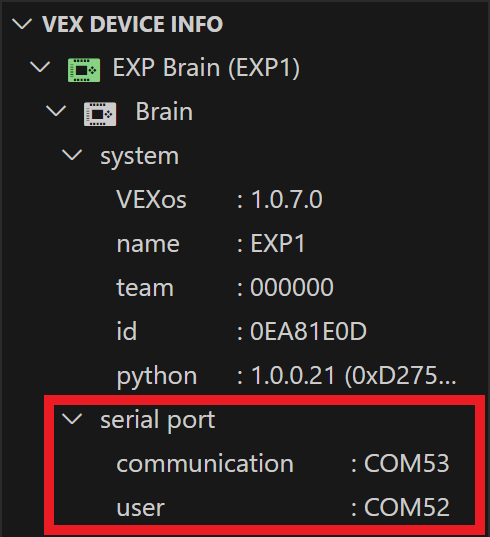

    Der Ordner „Serial Port“ und sein Inhalt werden unterhalb des Ordners „Brain“ angezeigt. Der Ordner „Serieller Port“ enthält Daten über die kabelgebundene Verbindung des Gehirns. Diese Daten lauten: Kommunikation COM53, Benutzer COM52.

  • Die Programmkategorie.
    Die Programme sind eine Unterkategorie der Gehirn Kategorie. Die Unterkategorie Programme zeigt eine Liste aller auf das VEX Brain heruntergeladenen Benutzerprogramme an.

    Unterhalb des Ordners „Gehirn“ werden der Ordner „Programme“ und dessen Inhalt angezeigt. Im Ordner „Programme“ werden alle heruntergeladenen VEX-Projekte auf dem Brain angezeigt. In diesem Beispiel wird ein Python-Programm auf das verbundene Gehirn heruntergeladen.


    In diesem Abschnitt können wir ein heruntergeladenes Programm vom VEX Brain löschen oder die detaillierten Programminformationen einsehen.

    • Löschen eines heruntergeladenen Programms. Um ein heruntergeladenes Programm vom VEX Brain zu löschen, bewegen Sie den Mauszeiger über den Text des ausgewählten Programmeintrags und klicken Sie auf das daneben erscheinende Papierkorbsymbol.
      Hinweis : Einmal gelöscht, kann ein Programm nicht wiederhergestellt werden. Bitte seien Sie bei der Verwendung dieser Funktion vorsichtig.
      Hilfreiche Informationen zum Löschen eines heruntergeladenen Benutzerprogramms aus dem VEX Brain in VS Code finden Sie in diesem Artikel

      Der Cursor befindet sich über einem Programm im Ordner „Programme“, daneben ist ein Papierkorbsymbol hervorgehoben.

    • Detaillierte Informationen zu einem Programm anzeigen. Um die detaillierten Informationen eines Programms anzuzeigen, klicken Sie auf das Symbol „Erweitern“ image of the expand icon in vs code neben dem Programmlisteneintrag. Es werden zusätzliche Informationen über das heruntergeladene Programm angezeigt, wie z. B. Speicherort, Dateiname, Sprachtyp, Dateigröße und Downloadzeitpunkt.

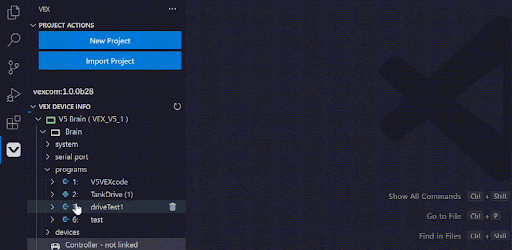

      Unterhalb des Ordners „Gehirn“ werden der Ordner „Programme“ und dessen Inhalt angezeigt. In diesem Beispiel sind mehrere C/C++-Projekte aufgelistet. Jeder Programmordner kann geöffnet werden, um Informationen anzuzeigen, die spezifisch für dieses Programm sind. In diesem Beispiel wurde ein Programm ausgewählt, dessen Inhalt wie folgt lautet: Slot 1, File slot_1 bin, Type C++, Size 6.20kB, and Time Sunday October 22 14.52.10.

  • Gerätekategorie.
    Die Geräte sind eine Unterkategorie der Kategorie Gehirn. Die Unterkategorie Geräte zeigt eine Liste aller Geräte an, die an die Smart Ports des VEX Brain angeschlossen sind, sowie des Akkus, der mit dem VEX Brain verbunden ist.

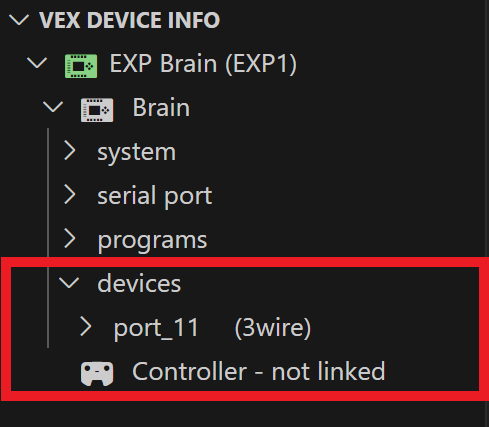

    Unterhalb des Ordners „Gehirn“ werden der Ordner „Geräte“ und dessen Inhalt angezeigt. Im Ordner „Geräte“ werden alle Geräte angezeigt, die mit dem Brain verbunden sind. In diesem Beispiel werden zwei Geräte aufgelistet, die Port 11 3 Wire und Controller anzeigen – nicht verbunden.


    In diesem Abschnitt können wir die detaillierten Informationen zu den angeschlossenen Smart Port-Geräten einsehen.

    • Detaillierte Informationen zu einem Gerät anzeigen. Um die detaillierten Informationen eines Smart Port-Geräts anzuzeigen, klicken Sie auf das Erweiterungssymbol neben dem Geräteeintrag. Es werden zusätzliche Informationen zum angeschlossenen Gerät angezeigt, z. B. die Smart-Port-Nummer und der Gerätetyp.
      Hilfreiche Informationen zur Verwendung von Smart Ports auf dem VEX Brain finden Sie diesem Artikel für V5 in diesem Artikel für EXPund in diesem Artikel für IQ (2nd)

      Unterhalb des Ordners „Gehirn“ werden der Ordner „Geräte“ und dessen Inhalt angezeigt. In diesem Beispiel wird ein angeschlossenes Smart Port-Gerät angezeigt. Jeder Smart Port-Geräteordner kann geöffnet werden, um Informationen anzuzeigen, die speziell für dieses Gerät gelten. In diesem Beispiel wurde ein 3-Draht-Gerät ausgewählt, dessen Inhalt wie folgt lautet: Typ 3-Draht, Version 1.0.0.11, Boot 1.0.1.0.

  • Die Controller Kategorie
    Die Controller ist die Kategorie für gerätebezogene Informationen zum Controller. Wenn ein VEX-Controller mit VS Code verbunden ist, werden in der Kategorie Controller die Informationen zum Controller-Funkgerät und zum Controller-USB-Anschluss angezeigt.

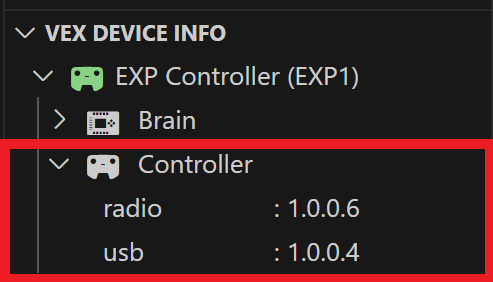

    Der Ordner „Controller“ und sein Inhalt werden unterhalb des Ordners „VEX Device Indicator“ angezeigt. Im Ordner „Controller“ können Sie Informationen anzeigen lassen, die speziell für den Controller relevant sind. In diesem Beispiel lautet der Inhalt des Ordners: Radio 1.0.0.6 und USB 1.0.0.4.


    Das Controller-Symbol der Kategorie Controller zeigt in der entsprechenden Situation die folgenden Meldungen an:

    • VEXos-Warnung: veraltet. Wenn die VEXos-Version eines VEX-Controllers veraltet ist, werden die Symbole Controller gelb und Warnmeldungssymbole erscheinen neben den Informationen Radio und USB.

      Das Symbol für den Controller-Ordner und das Symbol für die VEX-Geräteanzeige werden rot angezeigt, und neben den Informationen zu Radio und USB befinden sich Warnsymbole. Diese Zeichen deuten darauf hin, dass die VEXos-Version des Controllers veraltet ist.


      Um diese Warnung zu beheben, bewegen Sie den Mauszeiger über das Symbol oder den Text der Kategorie Controller. Daneben erscheint ein nach-oben-Pfeil- Symbol. Klicken Sie auf das Symbol Pfeil nach oben , um die VEXos für den VEX-Controller zu aktualisieren.

      Der Cursor befindet sich über dem Ordner des veralteten Controllers, daneben ist ein Pfeil nach oben hervorgehoben.


      Hilfreiche Informationen zum Aktualisieren von VEXos für den VEX Controller finden Sie diesem Artikel.


    • VEX-Controller verbunden Status. Wenn ein VEX Brain mit dem Computer verbunden ist und eine Funkverbindung zu einem Controller hat, wird im Text der -Kategorie angezeigt, dass Controller - verbunden.

      Der Controller ist im Ordner „VEX Device Indicator“ aufgeführt. Dieser Controller liest „Controller, verknüpft“.

    • VEX-Controller nicht verbunden Status. Wenn ein VEX Brain mit dem Computer verbunden ist, aber keine Funkverbindung zu einem Controller besteht, wird im Text der -Kategorie angezeigt, dass Controller - nicht verbunden.

      Der Controller ist im Ordner „VEX Device Indicator“ aufgeführt. Dieser Controller liest „Controller, nicht verknüpft“.


      Hilfreiche Informationen zum Koppeln des VEX Controllers mit dem VEX Brain finden Sie diesem Artikel für V5 in diesem Artikel für EXPund
