Nach der Installation der VEX VScode-Erweiterungkönnen Sie auf die Geräteinformationen zugreifen. Die Geräteinfo-Ansicht bietet einen Überblick über das angeschlossene VEX-Gerät (ein VEX Brain oder ein VEX Controller), was uns helfen kann, sicherzustellen, dass die Geräte ordnungsgemäß funktionieren.
Zugriff auf VEX-Geräteinformationen in VS Code
Starten Sie Visual Studio Code auf dem Computer. Klicken Sie auf das VEX-Symbol in der VS Code-Aktivitätsleiste.

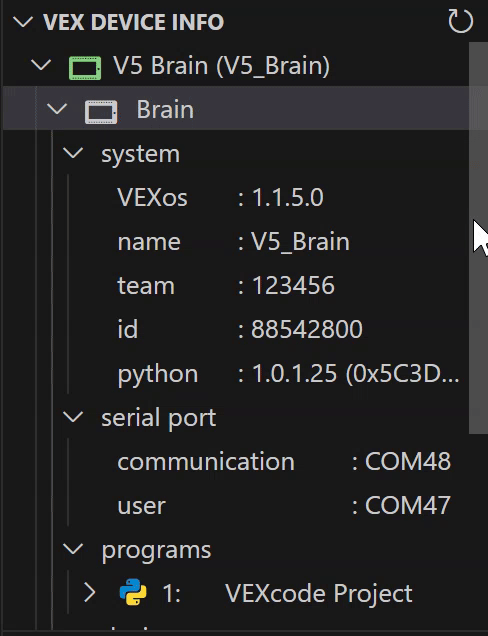

Die VEX-Ansicht wird in der Seitenleiste geöffnet. Die Kategorie VEX DEVICE INFO befindet sich in der Mitte der VEX-Ansicht In dieser Kategorie werden alle Informationen der verbundenen Geräte angezeigt.
VEX-Geräteinformationen – Übersicht

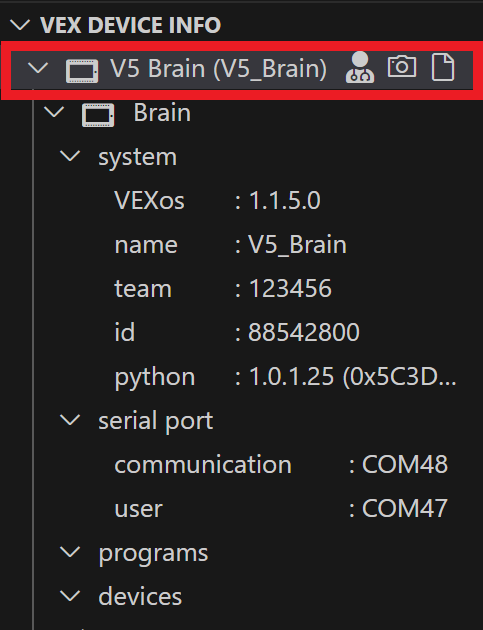

Die VEX-Geräteanzeige
Die VEX-Geräteanzeige zeigt an, welcher Typ des VEX-Geräts mit der VEX VS Code-Erweiterung verbunden ist. Die VEX-Geräteanzeige befindet sich unter VEX-GERÄTEINFORMATIONEN und enthält das Symbol und den Typ des angeschlossenen VEX-Geräts, gefolgt vom Namen des Brains.
Wenn ein VEX Brain angeschlossen ist, bewegen Sie den Mauszeiger über die VEX-Geräteanzeige. Daneben erscheinen ein Batterie-Medic-Symbol, ein Kamerasymbol und ein Ereignisprotokollsymbol.
Hinweis: Wenn ein Controller mit dem Computer verbunden ist, aber keine Funkverbindung zu einem Steuergerät besteht, wird neben dem Controller-Symbol kein Steuergerätename angezeigt.
Battery Medic Symbol
Beim Anklicken lädt die VEX-Erweiterung das Battery Medic-Programm herunter und führt es aus.
Kamerasymbol
Beim Anklicken erstellt die VEX-Erweiterung einen Screenshot des VEX Brain-Bildschirms.
Eine Anleitung zum Erstellen eines Screenshots des VEX Brain Screen in VS Code finden Sie diesem.

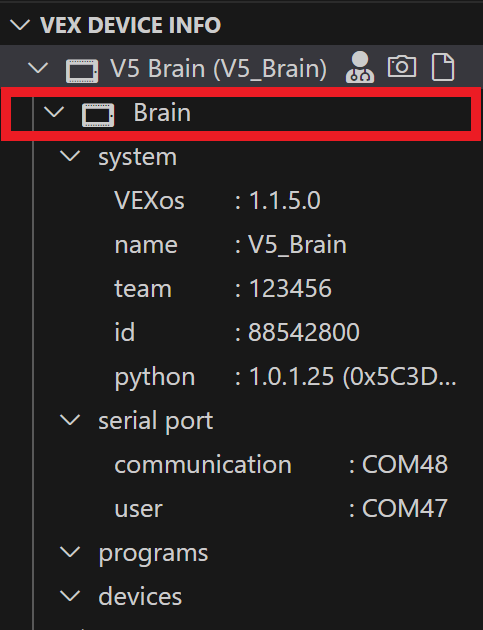

Gehirn
Brain ist die oberste Kategorie für alle Geräteinformationen, die mit dem Gehirn zusammenhängen.
Das Gehirn-Symbol der Kategorie Gehirn zeigt die folgenden Warnmeldungen an:

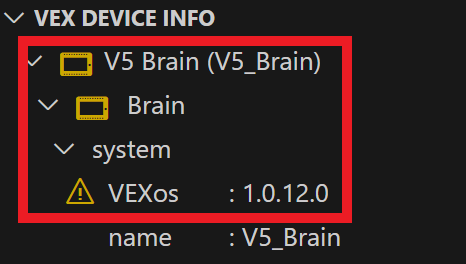

VEXos veraltet Warnung
Wenn die VEXos-Version eines VEX Brains veraltet ist, werden die Brain-Symbole gelb und neben VEXos unter der System-Unterkategorie erscheint ein Warnmeldungssymbol.

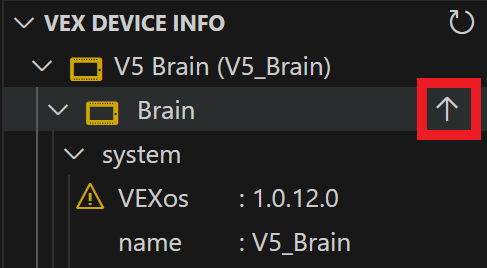

Um die Firmware des Gehirns zu aktualisieren, bewegen Sie den Mauszeiger über das Symbol oder den Text der Kategorie „Gehirn“. Daneben erscheint ein Pfeil nach oben. Klicken Sie auf das Pfeil-nach-oben-Symbol, um VEXos für das VEX-Gehirn zu aktualisieren.
Weitere Informationen zum Aktualisieren der Firmware mit der VEX VScode-Erweiterung finden Sie hier.
VEX Brain ist nicht verbunden
Wenn ein VEX-Controller mit dem Computer verbunden ist, aber keine Funkverbindung zu einem Brain hat, wird das Brain-Symbol gelb und der Text zeigt an, dass Brain - nicht verbunden.
Um diese Warnung zu beheben, verbinden Sie den Controller mit dem V5 Brain. Hilfreiche Informationen zum Koppeln des Controllers mit dem V5 Brain finden Sie hier.

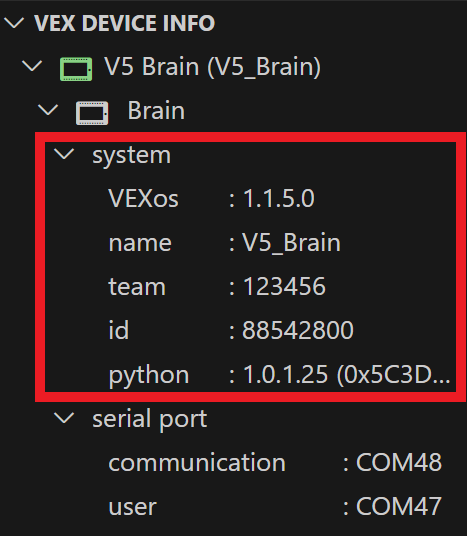

System
System ist eine Unterkategorie der Kategorie Gehirn. Die Unterkategorie system liefert Informationen zur VEXos-Version, zum Namen, zur Teamnummer, zur ID und zur Python-Laufzeitversion des Brain.
Benennen Sie das Gehirn
Um den Namen für das V5-Gehirn festzulegen, bewegen Sie den Mauszeiger über den Namenstext und klicken Sie auf das daneben erscheinende Stiftsymbol.
Weitere Informationen zum Umbenennen Ihres V5 Brain in der VEX VScode-Erweiterung finden Sie hier.
Teamnummer festlegen
Um die Teamnummer für V5 Brain festzulegen, bewegen Sie den Mauszeiger über den Text der Teaminformationen und klicken Sie auf das daneben erscheinende Stiftsymbol.
Weitere Informationen zum Festlegen der Teamnummer in der VEX VScode-Erweiterung finden Sie hier.
Serielle Schnittstelle
Serieller Port ist eine Unterkategorie der Kategorie Gehirn. Die Unterkategorie serieller Port zeigt den Gerätepfad für jeden für das V5 Brain verfügbaren seriellen Port an.
Hinweis: Über die serielle Kommunikationsschnittstelle werden Programme heruntergeladen und Gehirnfunktionen gesteuert. Der serielle Benutzeranschluss dient zum Datenaustausch zwischen der auf dem Brain laufenden Benutzeranwendung und dem über USB angeschlossenen Host-Computer.
Programme
Programme ist eine Unterkategorie der Kategorie Gehirn. Die Unterkategorie Programme zeigt eine Liste aller auf dem V5 Brain heruntergeladenen Benutzerprogramme an.
In dieser Kategorie können Sie heruntergeladene Programme von V5 Brain löschen oder detaillierte Programminformationen anzeigen.
Um ein heruntergeladenes Programm von V5 Brain zu löschen, bewegen Sie den Mauszeiger über den Text des ausgewählten Programmeintrags und klicken Sie auf das daneben erscheinende Papierkorbsymbol.
Hinweis: Einmal gelöschte Programme können nicht wiederhergestellt werden. Bitte seien Sie bei der Verwendung dieser Funktion vorsichtig.
Weitere Informationen zum Löschen von Projekten aus einem V5 Brain in der VEX VScode-Erweiterung finden Sie hier.

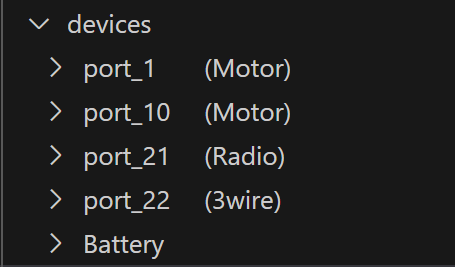

Geräte
Geräte ist eine Unterkategorie der KategorieGehirn. Die UnterkategorieGeräte zeigt eine Liste aller an die Smart Ports des V5 Brain angeschlossenen Geräte sowie des aktuell mit dem V5 Brain verbundenen Akkus an.
Um detaillierte Informationen zu einem mit dem Brain verbundenen Smart Port-Gerät oder Akku anzuzeigen, wählen Sie das Erweiterungssymbol neben dem Geräteeintrag aus. Es werden zusätzliche Informationen über das angeschlossene Gerät angezeigt, z. B. die Smart-Port-Nummer und der Gerätetyp.
Regler
Controller zeigt an, ob ein V5-Controller mit dem V5-Steuergerät verbunden ist oder nicht.
Informationen zum Koppeln Ihres V5-Controllers mit Ihrem V5-Steuergerät finden Sie hier.
