Pochopení informací o zařízení VEX v kódu VS pro VEX EXP

INFORMACE O ZAŘÍZENÍ je funkcí rozšíření kódu VEX VS. Zobrazení INFORMACE O ZAŘÍZENÍ poskytuje přehled o zařízení VEX (mozku VEX nebo ovladači VEX), což nám může pomoci zajistit, aby zařízení fungovala správně.

Přístup k informacím o zařízení VEX ve VS Code

  • Spusťte Visual Studio Code na počítači. Klikněte na ikonu VEX na panelu aktivit VS Code.

    Ikona rozšíření VEX Robotics v boční nabídce VS Code je zvýrazněna.
  • V postranním panelu se otevře zobrazení VEX . Kategorie INFORMACE O ZAŘÍZENÍ VEX se nachází uprostřed zobrazení VEX V této kategorii si můžeme prohlédnout všechny informace o připojeném zařízení VEX.

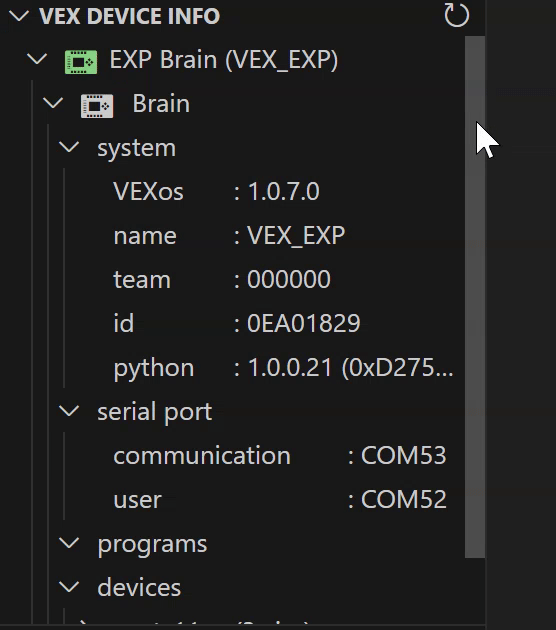

    Rozšíření VEX Robotics bylo otevřeno a zobrazí se kategorie Informace o zařízení VEX se seznamem všech připojených zařízení a konkrétními informacemi o každém z nich. V tomto příkladu je zobrazen mozek, jeho stažené programy a ovladač.

 Přehled informací o zařízení VEX

  • Indikátor zařízení VEX.
    Indikátor zařízení VEX indikuje, který typ zařízení VEX je připojen k rozšíření kódu VEX VS. Indikátor zařízení VEX je pod položkou VEX DEVICE INFO , včetně ikony a typu připojeného zařízení VEX následovaného názvem Brain.
    Pokud je připojen mozek VEX, najeďte myší na indikátor zařízení VEX. Vedle něj se zobrazí ikona bateriového lékaře (pouze V5), ikona kamery a ikona protokolu událostí.

    Sekce Informace o zařízení VEX se zvýrazněnou složkou Indikátor zařízení VEX. V tomto příkladu má složka VEX Device Indicator název EXP Brain (VEX_EXP).
    • Camera icon is shown next to the VEX Device Indicator folder title. Ikona fotoaparátu – Po kliknutí rozšíření VEX pořídí snímek obrazovky mozku VEX.
      Pokyny k pořízení snímku obrazovky VEX Brain ve VS Code v tomto.
    • Ikona protokolu událostí Event Log icon is shown next to the VEX Device Indicator folder title, to the right of the Camera icon. – Po kliknutí rozšíření VEX nahraje protokol událostí mozku VEX. Užitečné informace o tom, jak nahrát protokol událostí VEX Brain ve VS Code, v tomto.

Poznámka: Pokud je ovladač připojen k počítači, ale nemá rádiové spojení s mozkem, vedle ikony ovladače se nezobrazí žádný název mozku.

  • Mozek Kategorie
    Mozek je nejvyšší kategorií pro všechny informace o zařízeních souvisejících s mozkem.
    Ikona mozku kategorie Brain bude indikovat následující varovné zprávy:

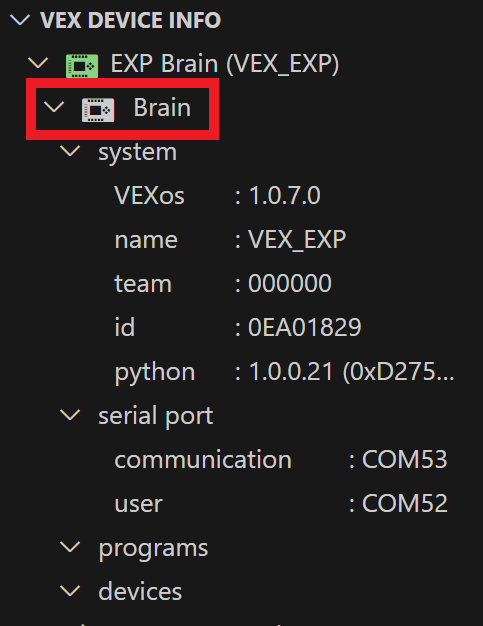

    Složka Brain je zvýrazněna pod složkou VEX Device Indicator.
    • Varování o zastaralosti VEXos. Pokud je verze VEXos v systému VEX Brain zastaralá, ikony systému Brain zežloutnou a vedle položky VEXos v podkategorii systém se zobrazí ikona varovná zpráva.

      Brain folder icon and the VEX Device Indicator icon are shown in orange, and there is a hazard symbol next to the system's VEXos version. These signs indicate that the Brain's VEXos version is out of date.

      Chcete-li toto varování vyřešit, najeďte myší na ikonu nebo text kategorie Brain. Vedle něj se zobrazí ikona šipky nahoru. Kliknutím na ikonu šipky nahoru aktualizujete VEXo pro VEX Brain.

      Cursor is hovering over the out of date Brain's folder and there is an Up Arrow icon next to it that is highlighted.

      Užitečné informace o aktualizaci VEXos pro VEX Brain naleznete tomto článku.

    • Varování: VEX Brain není propojen. Pokud je ovladač VEX připojen k počítači, ale nemá rádiové spojení s Brainem, ikona Brain se zbarví žlutě a text označuje, že Brain – nepropojen.

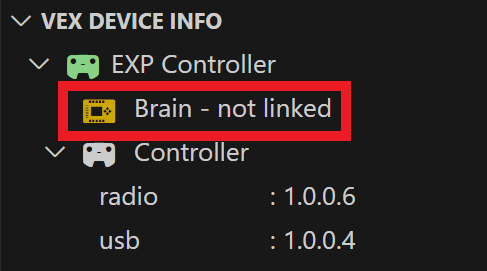

      Brain folder underneath the VEX Device Indicator folder has an orange icon and reads Brain, not linked. These signs indicate that there is no VEX Brain connected.

      Chcete-li toto varování vyřešit, propojte ovladač VEX s mozkem VEX. Užitečné informace o párování ovladače VEX s mozkem VEX naleznete tomto článku pro V5, tomto článku pro EXPa tomto článku pro IQ (2.).
  • Systém Kategorie.
    Systém je podkategorií kategorie Mozek. Podkategorie systém poskytuje informace o verzi VEXos v systému Brain, názvu, čísle týmu, ID a verzi běhového prostředí Pythonu.

    System folder and its contents are shown and highlighted underneath the Brain folder. The system folder has data about the Brain, and the data reads VEXos 1.0.7.0, name VEX_IQ, team 000000, id 0EA81E0D, and Python 1.0.0.21.

    V této sekci můžeme nastavit název a číslo týmu pro VEX Brain.
    • Nastavení názvu pro mozek VEX. Chcete-li nastavit název mozku VEX, najeďte myší na text s informacemi o názvu , klikněte na ikonu tužky, která se zobrazí vedle názvu, a do textového pole zadejte nový název mozku.
      Užitečné informace o nastavení názvu VEX Brain ve VS Code tomto článku.

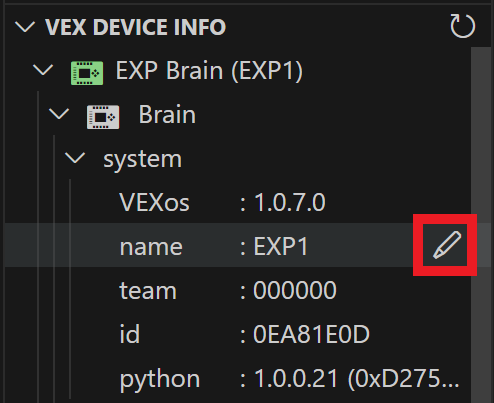

      Kurzor se nachází nad možností Název ve složce Systém a vedle ní je zvýrazněná ikona tužky.


    • Nastavení čísla týmu pro VEX Brain. Chcete-li nastavit číslo týmu pro VEX Brain, najeďte myší na text s informacemi o týmu , klikněte na ikonu tužky, která se zobrazí vedle ní, a zadejte nové číslo týmu do textového pole.
      Užitečné informace o nastavení čísla týmu pro VEX Brain ve VS Code v tomto.

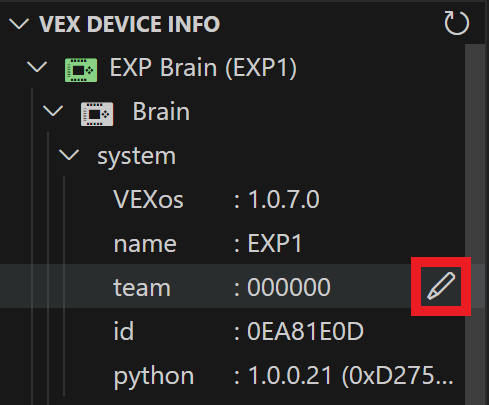

      Kurzor se nachází nad možností Tým ve složce Systém a vedle ní je zvýrazněná ikona tužky.


  • Kategorie sériového portu .
    Sériový port je podkategorií kategorie Brain. Podkategorie sériový port zobrazuje cestu k zařízení pro každý sériový port dostupný pro VEX Brain.
    Poznámka: Komunikační sériový port se používá ke stahování programů a ovládání mozkových funkcí. Uživatelský sériový port se používá k přenosu dat mezi uživatelskou aplikací běžící na Brainu a hostitelským počítačem připojeným přes USB.

    Složka Serial Port a její obsah se zobrazí pod složkou Brain. Složka Serial Port obsahuje data o kabelovém připojení Brainu. Tato data se přehrávají z komunikační COM53, uživatelské COM52.
  • Kategorie programů.
    programy jsou podkategorií kategorie Brain. Podkategorie programů zobrazuje seznam všech uživatelských programů stažených do zařízení VEX Brain.

    Programs folder and its contents are shown underneath the Brain folder. The Programs folder shows all of the downloaded VEX projects on the Brain. In this example, there is one Python program downloaded to the connected Brain.

    V této sekci můžeme smazat stažený program z VEX Brain nebo zobrazit podrobné informace o programu.
    • Mazání staženého programu. Chcete-li smazat stažený program z VEX Brain, najeďte myší na text vybrané položky programu a klikněte na ikonu koše, která se zobrazí vedle ní.
      Poznámka: Jakmile je program smazán, nelze jej obnovit. Při používání této funkce buďte opatrní.
      Užitečné informace o smazání staženého uživatelského programu z VEX Brain ve VS Code naleznete tomto.

      Kurzor se nachází nad programem ve složce Programy a vedle něj je zvýrazněná ikona koše.
    • Zobrazení podrobných informací o programu. Chcete-li zobrazit podrobné informace o programu, klikněte na ikonu rozbalení image17.pngvedle položky seznamu programů. Zobrazí se další informace o staženém programu, jako je umístění slotu, název souboru, typ jazyka, velikost souboru a čas stažení.

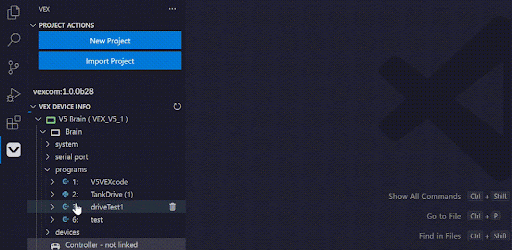

      Složka Programy a její obsah se zobrazí pod složkou Brain. V tomto příkladu je uvedeno několik projektů v jazyce C/C++. Každou složku Program lze otevřít a zobrazit tak informace specifické pro daný program. V tomto příkladu byl vybrán program s obsahem Slot 1, Soubor slot_1 bin, Typ C++, Velikost 6,20 kB a Čas Neděle 22. října 14.52.10.
  • Kategorie zařízení.
    zařízení je podkategorií kategorie Mozek. Podkategorie zařízení zobrazuje seznam všech zařízení připojených k chytrým portům VEX Brain a baterií připojených k VEX Brain.

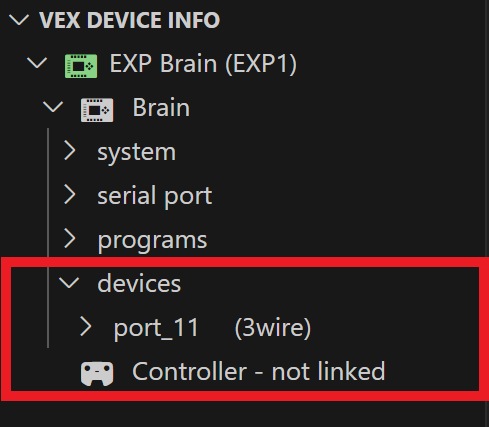

    Devices folder and its contents are shown underneath the Brain folder. The Devices folder shows all of the devices that are connected to the Brain. In this example, there are two devices listed and they read Port 11 3 Wire and Controller - not linked.

    V této sekci si můžeme prohlédnout podrobné informace o připojených zařízeních Smart Port.
    • Zobrazení podrobných informací o zařízení. Chcete-li zobrazit podrobné informace o zařízení Smart Port, klikněte na ikonu rozbalení vedle položky zařízení. Zobrazí se další informace o připojeném zařízení, jako je číslo Smart Portu a typ zařízení.
      Užitečné informace o používání chytrých portů na VEX Brainu naleznete v tomto článku pro V5, tomto článku pro EXPa tomto článku pro IQ (2.).

      Složka Zařízení a její obsah se zobrazí pod složkou Brain. V tomto příkladu je uvedeno jedno připojené zařízení Smart Port. Každou složku zařízení Smart Port lze otevřít a zobrazit informace specifické pro dané zařízení. V tomto příkladu bylo vybráno 3vodičové zařízení s obsahem Typ 3 vodiče, verze 1.0.0.11, bootování 1.0.1.0.
  • Kategorie Řadič
    Řadič je kategorie pro informace o zařízeních souvisejících s řadičem. Pokud je k VS Code připojen ovladač VEX, kategorie Ovladač zobrazí informace o rádiovém modulu ovladače a USB ovladače.

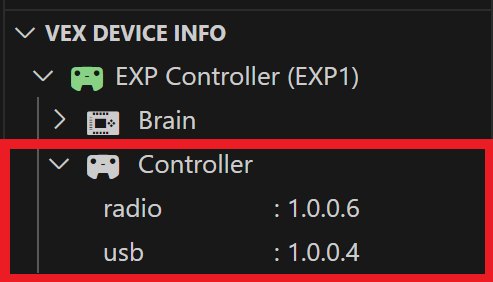

    Controller folder and its contents are shown underneath the VEX Device Indicator folder. The Controller folder can be opened to show information specific to the Controller. In this example, the folder's contents read Radio 1.0.0.6 amd USB 1.0.0.4.

    Ikona ovladače kategorie Ovladač bude v odpovídající situaci indikovat následující zprávy:
    • Varování o zastaralosti VEXos. Pokud je verze VEXos ovladače VEX zastaralá, ikony Ovladač zežloutnou a vedle informací o rádiu USB se zobrazí ikony varovných zpráv

      Controller folder icon and the VEX Device Indicator icon are shown in red, and there are warning symbols next to the Radio and USB information. These signs indicate that the Controller's VEXos version is out of date.

      Chcete-li toto varování vyřešit, najeďte myší na ikonu nebo text kategorie Controller. Vedle něj se zobrazí ikona šipky nahoru . Klikněte na ikonu šipky nahoru pro aktualizaci VEXos pro řadič VEX.

      Cursor is hovering over the out of date Controller's folder and there is an Up Arrow icon next to it that is highlighted.

      Užitečné informace o aktualizaci VEXos pro ovladač VEX naleznete tomto článku.
    • Ovladač VEX propojen stav. Když je VEX Brain připojen k počítači a má rádiové spojení s ovladačem, text kategorie Ovladač bude označovat, že Ovladač - propojen.

      Řadič je uveden ve složce VEX Device Indicator. Tento Controller čte Controller, propojený.
    • Ovladač VEX nepropojen stav. Pokud je VEX Brain připojen k počítači, ale nemá rádiové spojení s ovladačem, text kategorie Ovladač bude označovat, že Ovladač - není připojen

      Controller is listed underneath the VEX Device Indicator folder. This Controller reads Controller, not linked.

      Užitečné informace o párování ovladače VEX s mozkem VEX naleznete tomto článku pro V5, tomto článku pro EXPa tomto článku pro IQ (2.).

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
