VS Code'da VEX DEVICE INFO'yu Anlama – VEX Kütüphanesi

VEX VScode eklentisini kurduktan sonra, CİHAZ BİLGİLERİNE erişebilirsiniz. CİHAZ BİLGİSİ görünümü, bağlı VEX Cihazı (VEX Beyni veya VEX Kontrol Cihazı) genel bir görünümünü sağlar; bu da cihazların düzgün çalıştığından emin olmamıza yardımcı olabilir.

VS Kodunda VEX DEVICE INFO'ya Erişim

VS Code yan menüsünde VEX Robotics Extension simgesi vurgulanmıştır.

Bilgisayarınızda Visual Studio Code'u başlatın. VS Code Etkinlik Çubuğundaki VEX simgesine tıklayın.

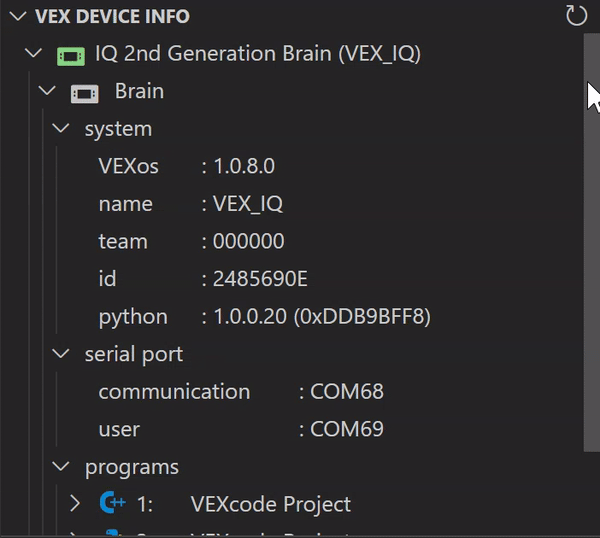

VEX Robotics Extension açıldı ve VEX Cihaz Bilgileri kategorisi, bağlı tüm cihazların listesi ve her biri hakkında özel bilgilerle birlikte gösteriliyor. Bu örnekte Beyin, indirilen programlar ve bir Kontrolcü gösterilmektedir.

VEX görünümü Yan Çubukta açılacaktır. VEX DEVICE INFO kategorisi VEX görünümüortasındadır. Bağlı tüm cihazların bilgileri bu kategoride gösterilecektir.

VEX CİHAZ BİLGİSİ Genel Bakış

VEX Aygıt Göstergesi klasörünün vurgulandığı VEX Aygıt Bilgisi bölümü. Bu örnekte, VEX Cihaz Göstergesi klasörü IQ 2. Nesil Beyin (VEX_IQ) olarak okunur.

VEX Cihaz Göstergesi

VEX Cihaz Göstergesi, VEX VS Code Uzantısına hangi tip VEX Cihazının bağlı olduğunu gösterir. VEX Cihaz Göstergesi, bağlı VEX Cihazının simgesi ve türü ve ardından Beyin adı dahil olmak üzere VEX CİHAZ BİLGİSİ altındadır

Bir VEX Brain bağlıysa, fareyi VEX Cihaz Göstergesi'nin üzerine getirin, yanında bir Kamera Simgesi ve bir Olay Günlüğü Simgesi görünecektir.

Not: Bir kontrolcü bilgisayara bağlıysa ancak beyne radyo bağlantısı yoksa, Kontrolcü Simgesi'nin yanında beyin adı görüntülenmeyecektir.

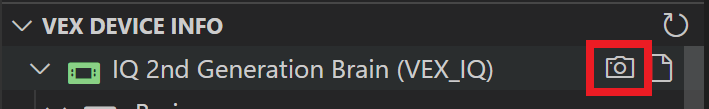

VEX Device Indicator klasör başlığının yanında kamera simgesi vurgulanır.

Kamera Simgesi

Tıklandığında, VEX Uzantısı VEX Beyin Ekranının ekran görüntüsünü alacaktır.
VS Code'da VEX Brain Screen'in ekran görüntüsünü alma talimatları için bakın.

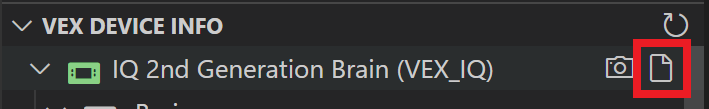

Olay Günlüğü simgesi, Kamera simgesinin sağında, VEX Aygıt Göstergesi klasör başlığının yanında vurgulanır.

Olay Günlüğü Simgesi

Tıklandığında, VEX Uzantısı VEX Beyninin Olay Günlüğünü yükleyecektir. VEX Brain'in Olay Günlüğünün VS Code'a nasıl yükleneceğine dair faydalı bilgiler için bakın.

Beyin

VEX Cihaz Göstergesi klasörünün altında Beyin klasörü vurgulanır.

Beyin Beyinle ilgili tüm cihaz bilgilerinin en üst düzey kategorisidir.
Beyin kategorisinin Beyin Simgesi aşağıdaki uyarı mesajlarını gösterecektir:

Beyin klasör simgesi ve VEX Cihaz Göstergesi simgesi turuncu renkte gösterilirken, sistemin VEXos sürümünün yanında bir tehlike sembolü yer alıyor. Bu işaretler Brain'in VEXos versiyonunun güncel olmadığını gösteriyor.

VEXos Güncel Değil Uyarısı

Bir VEX Brain'in VEXos sürümü güncel olmadığında, Brain simgeleri sarıya döner ve sistem alt kategorisi altında VEXos'un yanında bir Uyarı Mesajı Simgesi görünür.

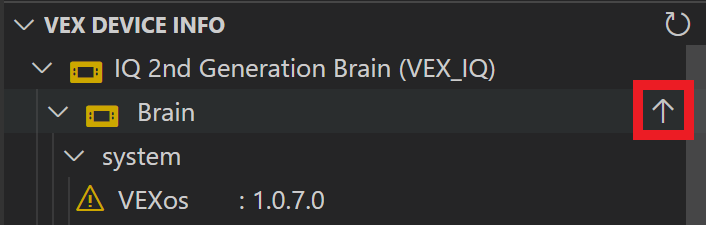

İmleç güncel olmayan Brain klasörünün üzerinde duruyor ve yanında vurgulanmış bir Yukarı Ok simgesi var.

Brain'in yazılımını güncellemek için fareyi Brain kategorisinin simgesinin veya metninin üzerine getirin. Yanında Yukarı Ok simgesi belirecektir. VEX Brain için VEXos'u güncellemek üzere Yukarı Ok Simgesine tıklayın.

VEX VScode uzantısıyla aygıt yazılımını güncelleme hakkında daha fazla bilgi için buraya gidin.

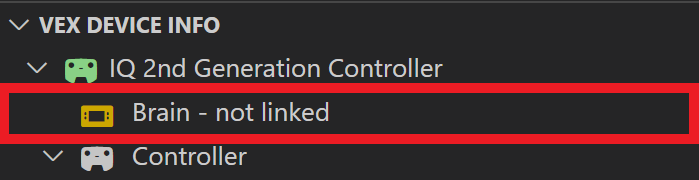

VEX Cihaz Göstergesi klasörünün altındaki Beyin klasöründe turuncu bir simge var ve "Beyin, bağlı değil" yazıyor. Bu işaretler VEX Brain'in bağlı olmadığını gösteriyor.

VEX Brain Bağlantılı Değil

Bir VEX Kontrol Cihazı bilgisayara bağlı ancak bir Beyine radyo bağlantısı yoksa, Beyin simgesi sarıya döner ve metin Beyin - bağlı değilgösterir.

Bu uyarıyı gidermek için Kontrolcüyü IQ (2. nesil) Beyne bağlayın. Denetleyiciyi IQ (2. nesil) Beyin ile eşleştirme hakkında yararlı bilgiler için buraya gidin.

Sistem

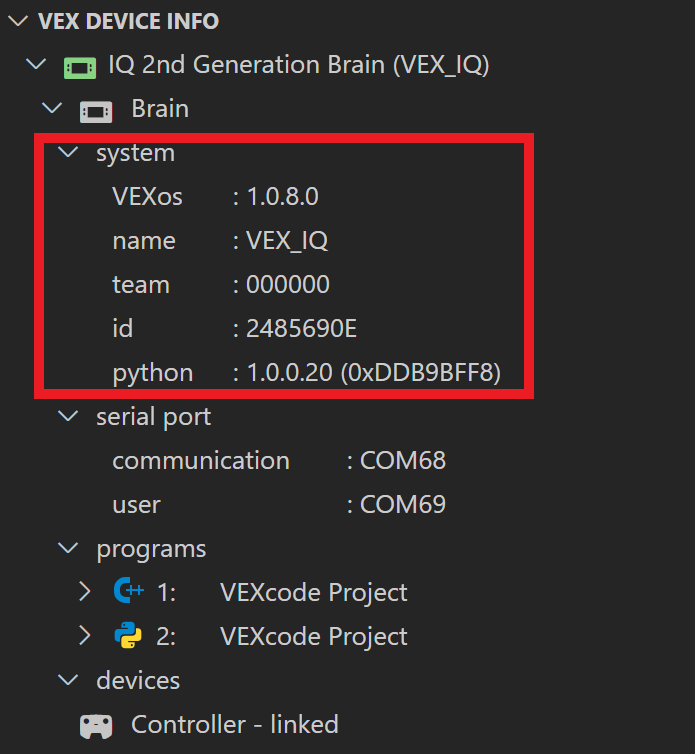

Sistem klasörü ve içeriği Brain klasörünün altında gösterilir ve vurgulanır. Sistem klasöründe Beyin hakkında veriler var ve veriler VEXos 1.0.8.0, adı VEX_IQ, ekibi 000000, kimliği 2485690E ve Python 1.0.0.2.0 olarak okunuyor.

Sistem Beyin kategorisinin bir alt kategorisidir. sistem alt kategorisi, Brain'in VEXos sürümü, adı, takım numarası, kimliği ve Python çalışma zamanı sürümü hakkında bilgi sağlar.

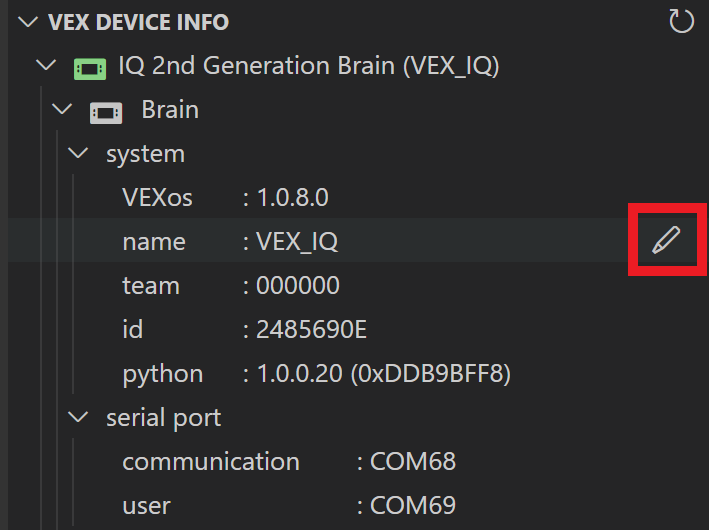

İmleç Sistem klasörü içindeki Ad seçeneğinin üzerinde duruyor ve yanında vurgulanmış bir Kalem simgesi var.

Beyin adını ayarlayın

IQ (2. nesil) Beyin için bir ad belirlemek üzere, fareyi ad bilgisinin metninin üzerine getirin ve yanında görünen Kalem Simgesine tıklayın.

VEX VScode uzantısında IQ (2. nesil) Beyninizin adını nasıl değiştireceğiniz hakkında daha fazla bilgi için buraya gidin.

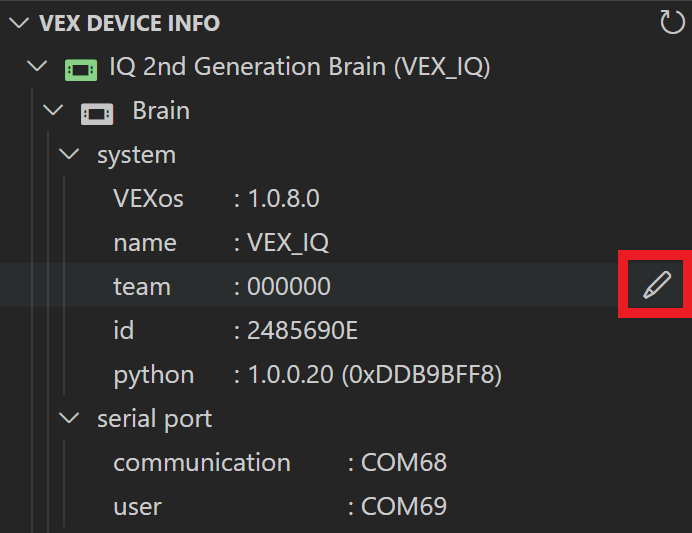

İmleç Sistem klasörü içindeki Takım seçeneğinin üzerinde duruyor ve yanında vurgulanmış bir Kalem simgesi var.

Takım numarasını ayarlayın

IQ (2. nesil) Beyin için takım numarasını ayarlamak üzere, fareyi takım bilgisi metninin üzerine getirin ve yanında görünen Kalem Simgesine tıklayın.

VEX VScode uzantısında takımınızın numarasını nasıl ayarlayacağınız hakkında daha fazla bilgi için buraya gidin.

Seri Port

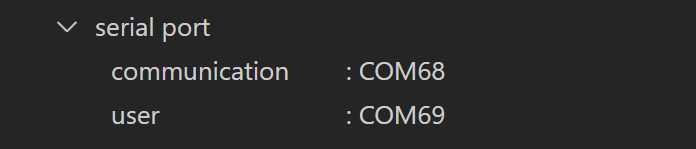

Seri Port klasörü ve içeriği Brain klasörünün altında gösterilmektedir. Seri Port klasöründe Brain'in kablolu bağlantısına ait veriler bulunur. Bu veri İletişim COM68, Kullanıcı COM69'u okur.

Seri port Beyin Kategorisinin bir alt kategorisidir. seri port alt kategorisi, IQ (2. nesil) Brain için kullanılabilir her seri port için cihaz yolunu görüntüler.

Not: İletişim seri portu program indirmek ve beyin fonksiyonlarını kontrol etmek için kullanılır. Kullanıcı seri portu, Brain üzerinde çalışan kullanıcı uygulaması ile USB üzerinden bağlanan ana bilgisayar arasında veri aktarımı yapmak için kullanılır.

Programlar

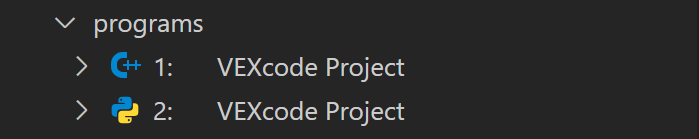

Programlar klasörü ve içeriği Brain klasörünün altında gösterilmektedir. Programlar klasörü, Brain'e indirilen tüm VEX projelerini gösterir. Bu örnekte, bağlı olan Brain'e indirilen bir adet C/C++ programı ve bir adet Python programı bulunmaktadır.

Programlar Beyin Kategorisinin bir alt kategorisidir. program alt kategorisi, IQ (2. nesil) Beynine indirilen tüm kullanıcı programlarının bir listesini görüntüler.

Bu kategori, IQ (2. nesil) Brain'den indirdiğiniz programları silmenize veya detaylı program bilgilerini görüntülemenize olanak tanır.

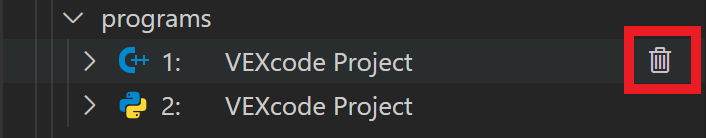

İmleç Programlar klasöründeki bir programın üzerinde duruyor ve yanında vurgulanmış bir Çöp Kutusu simgesi var.

İndirilen bir programı IQ (2. nesil) Brain'den silmek için, fareyi seçili program öğesinin metninin üzerine getirin ve yanında görünen Çöp Kutusu Simgesine tıklayın.

Not: Bir program silindikten sonra geri kurtarılamaz. Lütfen bu özelliği kullanırken dikkatli olun.

VEX VScode uzantısında IQ (2. nesil) Beyinden projeleri silme hakkında daha fazla bilgi için buraya gidin.

Cihazlar

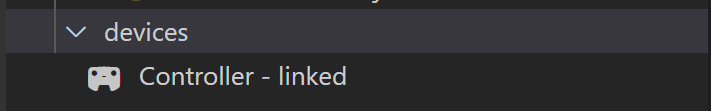

Cihazlar klasörü ve içeriği Brain klasörünün altında gösterilir. Cihazlar klasörü, Beyne bağlı olan tüm cihazları gösterir. Bu örnekte, listelenen bir Aygıt var ve Denetleyici - bağlı yazıyor.

CihazBeyin kategorisinin alt kategorisidir. cihaz alt kategorisi, IQ (2. nesil) Brain'in Akıllı Portlarına takılı tüm cihazların ve şu anda IQ (2. nesil) Brain'e bağlı olan bataryanın listesini görüntüler.

Cihazlar klasörü ve içeriği Brain klasörünün altında gösterilir. Bu örnekte, bağlı birkaç Akıllı Bağlantı Noktası Aygıtı listelenmiştir. Her Akıllı Bağlantı Noktası Aygıtı klasörü açılarak o aygıta özgü bilgiler görüntülenebilir. Bu örnekte, bir Motor aygıtı seçilmiştir ve içeriği Tür Motor, Sürüm 1.0.0.3.1, Önyükleme 1.0.3.0 olarak okunmaktadır.

Beyne bağlı Akıllı Port Cihazı veya Pilin detaylı bilgilerini görüntülemek için cihaz öğesinin yanındaki genişlet simgesini seçin. Bağlı cihaza ait Akıllı Bağlantı Noktası numarası ve cihaz türü gibi ek bilgiler görüntülenecektir.

Kontrolör

Denetleyici, Aygıtlar klasörünün altında listelenir. Bu Denetleyici, Denetleyici, bağlantılı olarak okunur.

Denetleyici , bir IQ (2. nesil) Denetleyicinin IQ (2. nesil) Beyne bağlı olup olmadığını gösterecektir.

IQ (2. nesil) Kontrol Ünitenizi IQ (2. nesil) Beyninizle nasıl eşleştireceğiniz hakkında bilgi için buraya gidin.
