Bir IQ (2. nesil) veya EXP Kontrol Cihazını GO Brain ile Eşleştirme

Bu makale, bir IQ (2. nesil) Kontrol Cihazını veya EXP Kontrol Cihazını bir GO Brain ile nasıl eşleştireceğiniz konusunda size yol gösterecektir. Bu, bir Denetleyici kullanarak bir GO Kod Tabanını veya başka bir GO yapısını çalıştırmak için kullanışlıdır.

Eşleştirme işlemine başlamadan önce hem GO Brain'in hem de Kontrol Cihazının en son ürün yazılımıyla güncel olduğundan ve eşleştirme işlemi sırasında kesintileri önlemek için şarj edildiğinden emin olun. Ürün yazılımını şarj etme ve güncelleme hakkında bilgi için aşağıdaki makalelere bakın:

GO Beyin:

IQ (2. nesil) Denetleyici:

EXP Denetleyicisi:

Not: Kontrol Cihazı ile GO Brain'in eşleştirilmesi geçicidir. Cihazlar kapatıldıktan sonra bağlantının yeniden kurulması için aşağıda belirtilen adımların tekrarlanması gerekmektedir.

Bir Denetleyiciyi GO Brain ile Eşleştirme

Aşağıdaki animasyonlar bir IQ (2. nesil) Kontrol Cihazını bir GO Brain ile eşleştirme sürecini göstermektedir. Ancak EXP Kontrol Cihazını GO Brain ile eşleştirirken tüm adımlar hala geçerlidir.

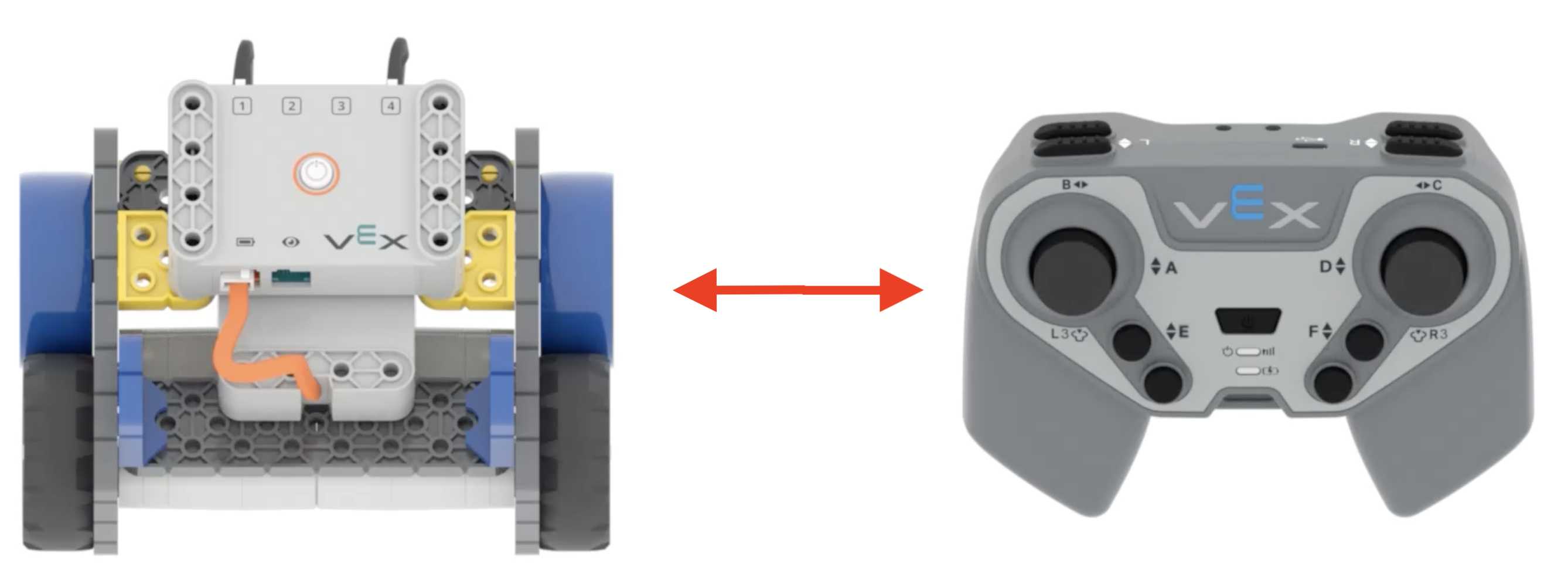

Aralarında kırmızı bir ok bulunan ve birbirlerine yakın olduklarını gösteren bir GO Kod Tabanı ve bir IQ 2. Nesil Kontrol Cihazının diyagramı.

GO Brain'i ve Kontrol Cihazını yakın bir yere yerleştirin.

GO Brain'i ve Kontrol Cihazını açın.

GO Brain'i açmak için, Brain'in ortasındaki düğmeye basın. Kontrol Ünitesini açmak için Kontrol Ünitesinin ortasında bulunan güç düğmesine basın. Bu iki işlemin yapılışı bu videoda gösterilmektedir.

IQ 2. Nesil Kontrolcünün yanında GO Kod Tabanı. Her iki cihazda da açık olduklarını gösteren yeşil renkte parlayan güç düğmeleri bulunuyor.

Her iki cihazdaki LED ışıkları, açık olduklarını gösterecek şekilde yeşil renkte olmalıdır.

GO Brain'in güç düğmesine hızlı bir şekilde iki kez dokunarak GO Brain'i eşleştirme moduna getirin.

Güç düğmesi LED'i sabit sarı renkte yanarak GO Brain'in artık eşleştirme modunda olduğunu gösterir. Bu işlem bu videoda gösterilmektedir.

Daha sonra Denetleyiciyi eşleştirme moduna getirin. IQ (2. nesil) veya EXP Controller kullanmanıza bağlı olarak aşağıdaki talimatları izleyin.

  • IQ (2. nesil) Denetleyici: "R-Up" ve "R-Down" etiketli iki omuz düğmesini basılı tutun ve Denetleyicinin güç düğmesine iki kez dokunun. Bu işlem bu videoda gösterilmektedir.
  • EXP Denetleyici: "R1" ve "R2" etiketli iki omuz düğmesini basılı tutun ve Denetleyicinin güç düğmesine iki kez dokunun.

Eşleştirme moduna girdikten sonra Denetleyici üzerindeki LED, eşleştirmeye hazır olduğunu gösterecek şekilde sarı renkte yanıp sönecektir.

Bu animasyonda gösterildiği gibi, her iki cihaz da eşleştirme moduna girdiğinde birbirleriyle eşleşecek ve bağlandıklarında her iki cihazdaki LED yeşil renkte yanıp sönecektir.

Varsayılan yapılandırma

Kontrol Cihazı GO Brain ile eşleştirildiğinde, motorlar ve sensörler için varsayılan konfigürasyon aşağıda özetlenmektedir.

IQ (2. Nesil) Kontrol Cihazının düğmeleri ve joystickleri etiketli olarak diyagramı. Yukarıda, sol joystick'in ekseninin A ve B olarak etiketlendiği kontrol cihazının önden görünümü yer almaktadır. Sol joystick'in orta düğmesi L3 olarak etiketlenmiştir. Sol joystick'in altındaki iki yuvarlak düğme E Yukarı ve E Aşağı olarak etiketlenmiştir. Sağ joystick'in ekseni C ve D olarak etiketlenmiştir. Sağ joystick'in orta butonu R3 olarak etiketlenmiştir. Sağ joystick'in altında bulunan iki yuvarlak düğme F Yukarı ve F Aşağı olarak etiketlenmiştir. Aşağıda omuz düğmelerini gösteren kontrol cihazının üst kısmının görünümü yer almaktadır. Kumandanın sol tarafındaki iki düğme L Yukarı ve L Aşağı olarak etiketlenmiştir ve kumandanın sağ tarafındaki iki düğme R Yukarı ve R Aşağı olarak etiketlenmiştir.

IQ (2. nesil) Denetleyici:

Aktarma organları motorlarının tümü Right Arcade kullanılarak kontrol edilir. Yani ileri, geri, sola ve sağa hareketlerin tümü sağ joystick üzerinden kontrol edilir.

  • Aktarma Organı: Bağlantı Noktası 1'de Sağ motor ve Bağlantı Noktası 4'te Sol Motor.
  • E Yukarı/E Aşağı: Bağlantı Noktası 2'deki ek bir motoru, LED'i veya Mıknatısı kontrol eder.
  • F Yukarı/F Aşağı: Bağlantı Noktası 3'teki ek bir motoru, LED'i veya Mıknatısı kontrol eder.

EXP Kontrolcüsünün düğmeleri ve joystick'leri etiketli şeması. Yukarıda kontrol cihazının önden görünümü yer alıyor; sol joystick'in ekseni 3 ve 4 olarak etiketlenmiş. Sol joystick'in orta tuşu L3 olarak etiketlenmiştir. Sol joystick'in altında bulunan iki yuvarlak düğme Yukarı ve Aşağı olarak etiketlenmiştir. Sağ joystick'in eksenleri 1 ve 2 olarak etiketlenmiştir. Sağ joystick'in orta tuşu R3 olarak etiketlenmiştir. Sağ joystick'in altındaki iki yuvarlak düğme A ve B olarak etiketlenmiştir. Aşağıda omuz düğmelerini göstermek için kontrol cihazının üst kısmının bir görünümü bulunmaktadır. Kontrolcünün sol tarafındaki iki düğme L1 ve L2 olarak etiketlenirken, kontrolcünün sağ tarafındaki iki düğme ise R1 ve R2 olarak etiketlenir.

EXP Denetleyicisi:

Aktarma organlarının motorları Right Arcade kullanılarak kontrol ediliyor. Yani ileri, geri, sağa ve sola hareketlerin tamamı sağ joystick ile kontrol ediliyor.

  • Aktarma Organları: Portta Sağ Motor ve 4. Portta Sol Motor.
  • Yukarı/Aşağı: , Bağlantı Noktası 2'deki ek bir motoru, LED'i veya Mıknatısı kontrol eder.
  • A/B Aşağı: , Bağlantı Noktası 3'teki ek bir motoru, LED'i veya Mıknatısı kontrol eder.

Sorun Giderme İpuçları

GO Brain ve Kontrol cihazınız amaçlandığı gibi eşleşmiyorsa aşağıdakileri göz önünde bulundurun:

  • Her iki cihazın da şarj edildiğinden ve donanım yazılımının güncellendiğinden emin olun.
  • Tutarlı bağlantı için her zaman GO Brain ve Kontrol Cihazının yakın mesafede, tercihen birbirlerinden birkaç metre uzakta olduğundan emin olun.
  • Eşleştirme moduna geçirmek için GO Brain ve Kontrol Cihazının güç düğmelerine basıldığında, bunlara basılma hızı önemlidir. Çok hızlı basıldığında veya yeterince hızlı basılmadığında cihazlar eşleştirme moduna geçmeyecektir. Düğmelere ne kadar hızlı basılması gerektiği konusunda daha iyi bir fikir edinmek için yukarıdaki animasyonların zamanlamasını izleyin.
