ภาพรวมของ VEX AIM Classroom Bundle

ชุด VEX AIM Classroom Bundle มาพร้อมกับทุกสิ่งที่คุณต้องการเพื่อเริ่มการสอนด้วย VEX AIM ในสภาพแวดล้อมของคุณ การทำความเข้าใจว่ามีส่วนประกอบใดบ้างในชุด และบรรจุลงในถุงจัดเก็บอย่างไร จะเป็นประโยชน์เมื่อคุณเริ่มต้น บทความนี้จะให้ภาพรวมของเนื้อหาใน Classroom Bundle ซึ่งสามารถใช้เป็นข้อมูลอ้างอิงในชั้นเรียนของคุณได้

บทความนี้จะอธิบายแต่ละชิ้นส่วนใน VEX AIM Classroom Bundle โดยจัดเรียงตามตำแหน่งภายในกระเป๋า และให้ข้อมูลต่อไปนี้ในรูปแบบตารางจากซ้ายไปขวา:

  • ส่วนที่ : นี่คือชื่อของส่วน ใช้สิ่งนี้เพื่อเป็นข้อมูลอ้างอิงเมื่อทำงานกับ VEX AIM
  • Photo: นี่คือภาพของส่วนหนึ่ง ใช้สิ่งนี้เป็นข้อมูลอ้างอิงขณะนำวัสดุออกและเก็บในห้องเรียน
  • จำนวน : คือจำนวนชิ้นส่วนแต่ละชิ้นที่จัดเตรียมไว้ให้ ใช้สิ่งนี้เพื่อให้แน่ใจว่าคุณมีจำนวนชิ้นส่วนที่ถูกต้องในแต่ละตำแหน่ง
  • วัตถุประสงค์: คอลัมน์นี้ให้ข้อมูลเกี่ยวกับวิธีใช้ส่วนหรือชิ้นส่วนต่างๆ ในส่วนนั้นกับหุ่นยนต์หรือในทรัพยากรหลักสูตร
  • ตำแหน่ง: นี่คือภาพของส่วนของถุงหรือกล่องที่สามารถพบชิ้นส่วนนั้นได้ ข้อมูลนี้อาจมีประโยชน์เมื่อแกะกล่องหรือบรรจุลงในถุงรวมสินค้า
    • ชิ้นส่วนบางส่วนจะอยู่ใต้ชิ้นส่วนอื่นๆ ในมัด จะมีหมายเหตุเพื่ออธิบายว่ารายการบางรายการอยู่ที่ใด
    • เลือกภาพเพื่อขยาย

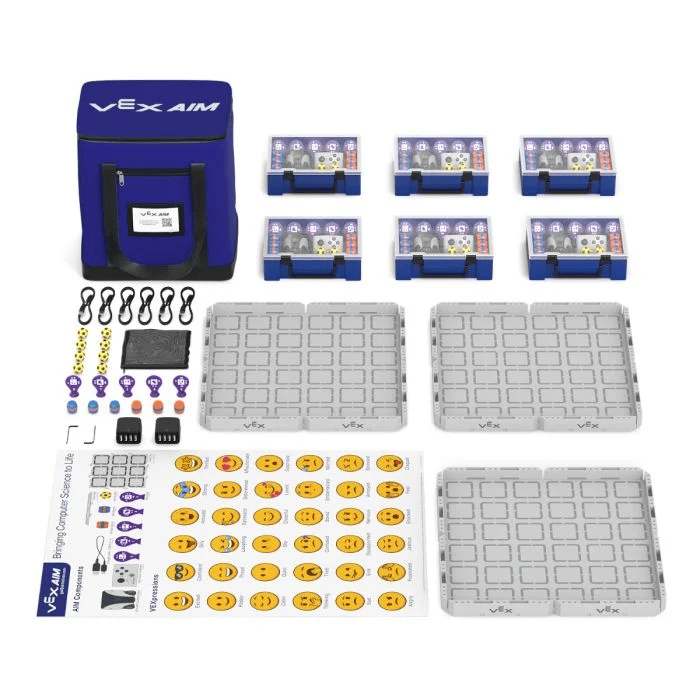

ชุด AIM Classroom ที่แสดงเนื้อหาทั้งหมดจากกระเป๋าชุด จากซ้ายบน เมื่อทำงานตามเข็มนาฬิกา รูปภาพจะแสดงถุงรวมชุด AIM Kit จำนวน 6 ชุดในกล่องพลาสติก สนาม 3 แห่งพร้อมผนังที่สร้างขึ้น โปสเตอร์ห้องเรียน เครื่องชาร์จอเนกประสงค์ 2 เครื่อง ประแจอัลเลน 2 อัน ชุดอะไหล่ครบชุดพร้อมถุงเก็บของแบบซิป และสาย USB-C สำรองอีก 6 เส้น

ชุด AIM

หุ่นยนต์เขียนโค้ด VEX AIM แต่ละตัวจะมาพร้อมกล่องเก็บพลาสติกเป็นชุด มีชุด AIM ทั้งหมด 6 ชุดในแต่ละชุด หัวข้อนี้ให้ภาพรวมของสิ่งที่รวมอยู่ในกล่องเก็บของชุดแต่ละชุด โปรดทราบว่าเคสมีแผ่นพลาสติกขึ้นรูปเพื่อจัดเก็บส่วนประกอบต่างๆ ให้เป็นระเบียบ

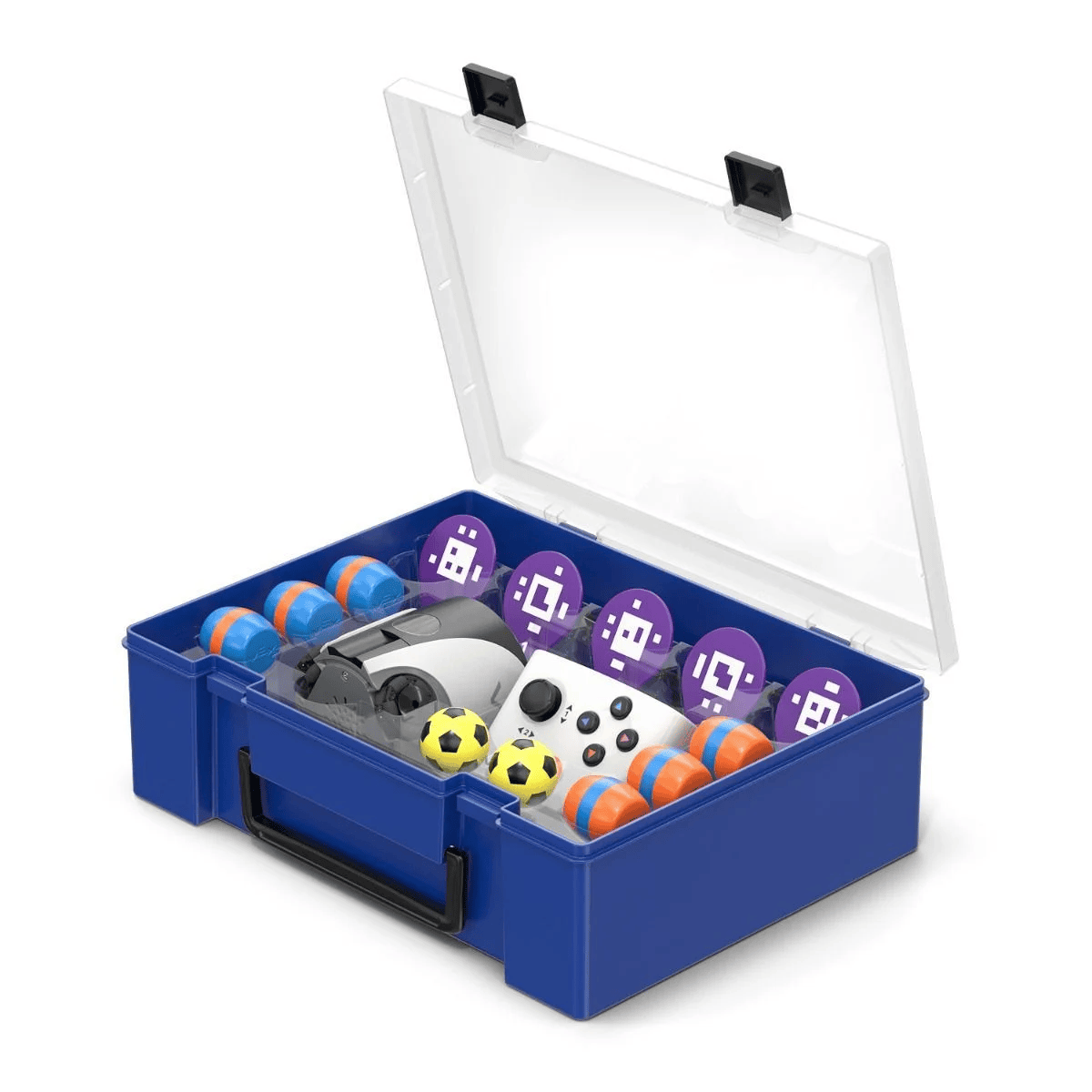

กล่องชุด AIM ที่มีฝาเปิดอยู่ แสดงให้เห็นชิ้นส่วนประกอบทั้งหมดที่จัดอยู่ในกล่องพลาสติกขึ้นรูป

ส่วนหนึ่ง รูปถ่าย ปริมาณ วัตถุประสงค์ ที่ตั้ง

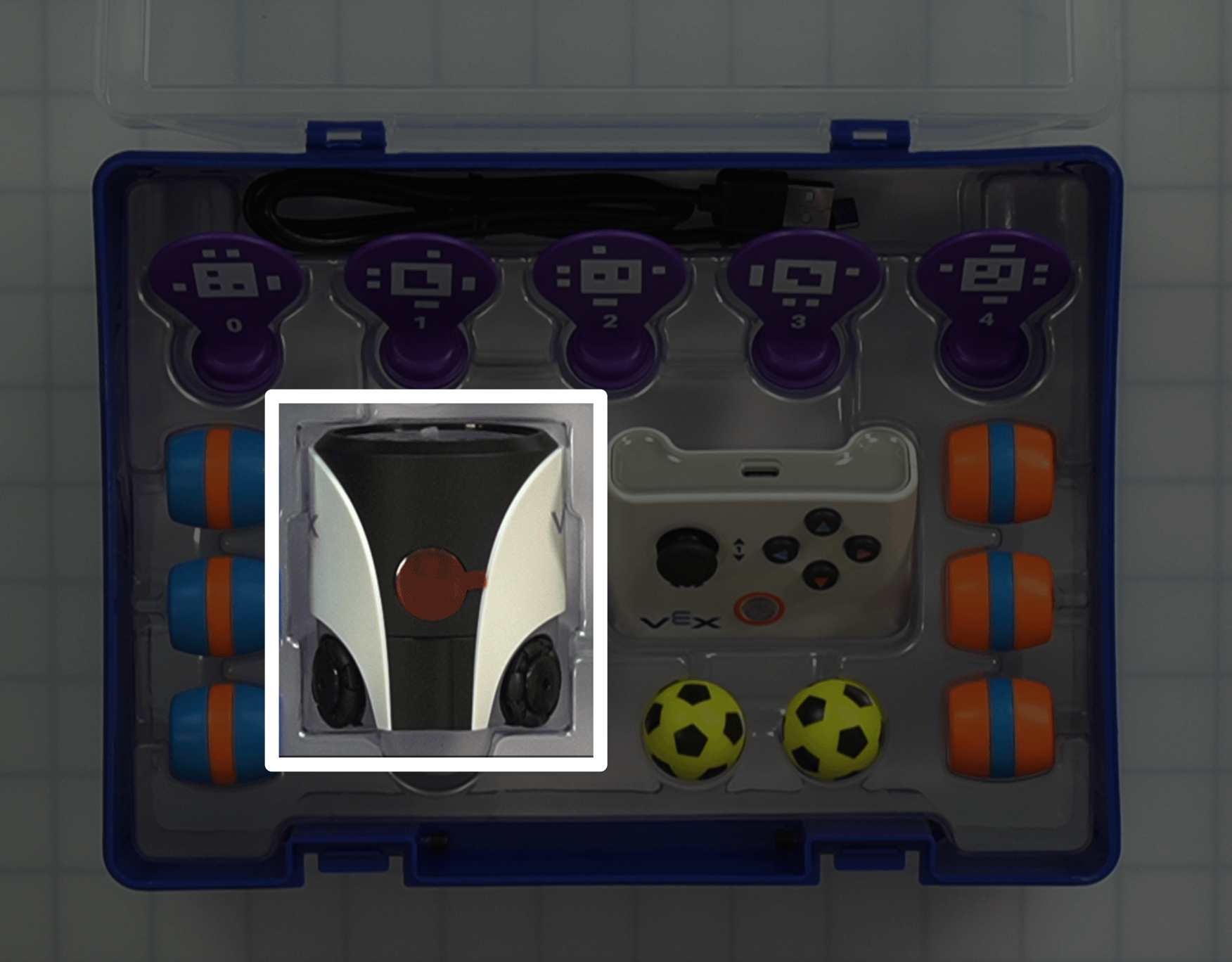

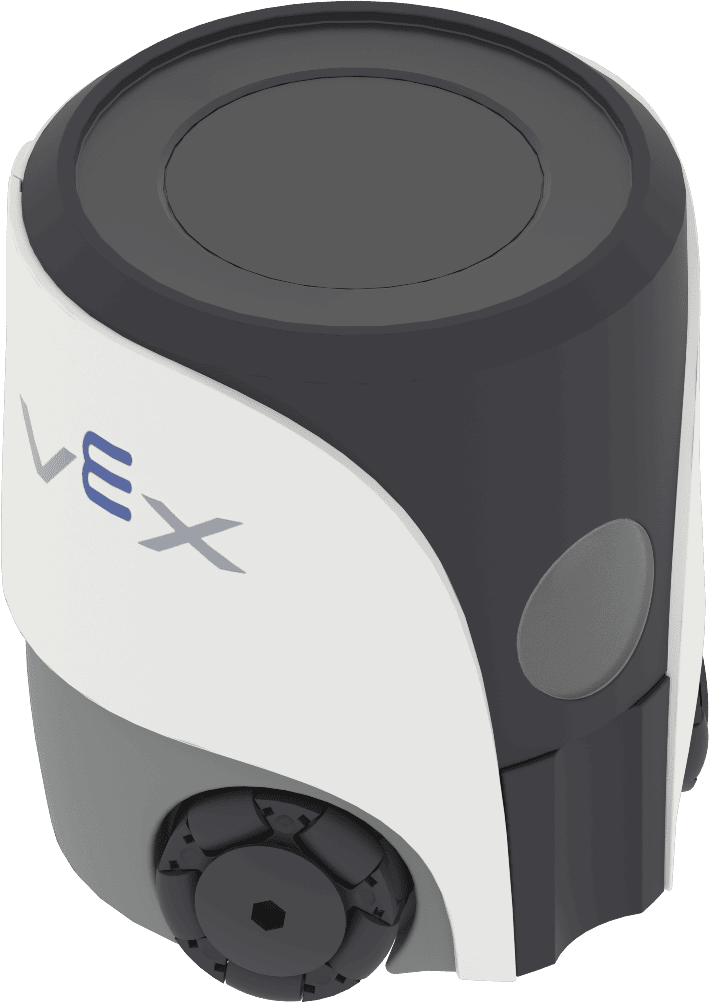

หุ่นยนต์เขียนโค้ด VEX AIM หุ่นยนต์เขียนโค้ด VEX AIM 1 ใช้ในการดำเนินกิจกรรมและความท้าทาย VEX AIM มุมมองด้านบนของชุด AIM แบบเปิด โดยมีหุ่นยนต์ที่เน้นไว้ตรงกลางด้านซ้ายของกล่อง

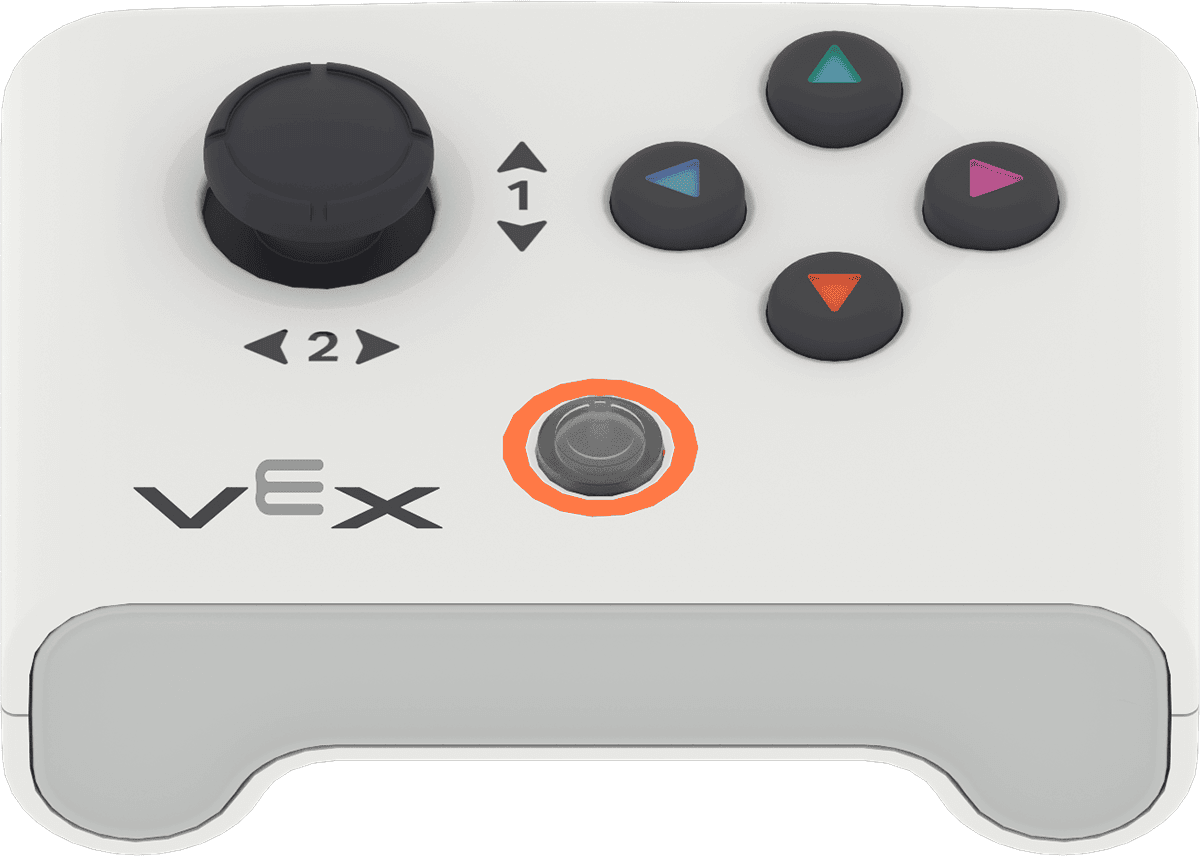

คอนโทรลเลอร์แบบแท่งเดียว คอนโทรลเลอร์ VEX AIM One Stick 1 ใช้สำหรับควบคุมการขับเคลื่อนหุ่นยนต์ระยะไกล

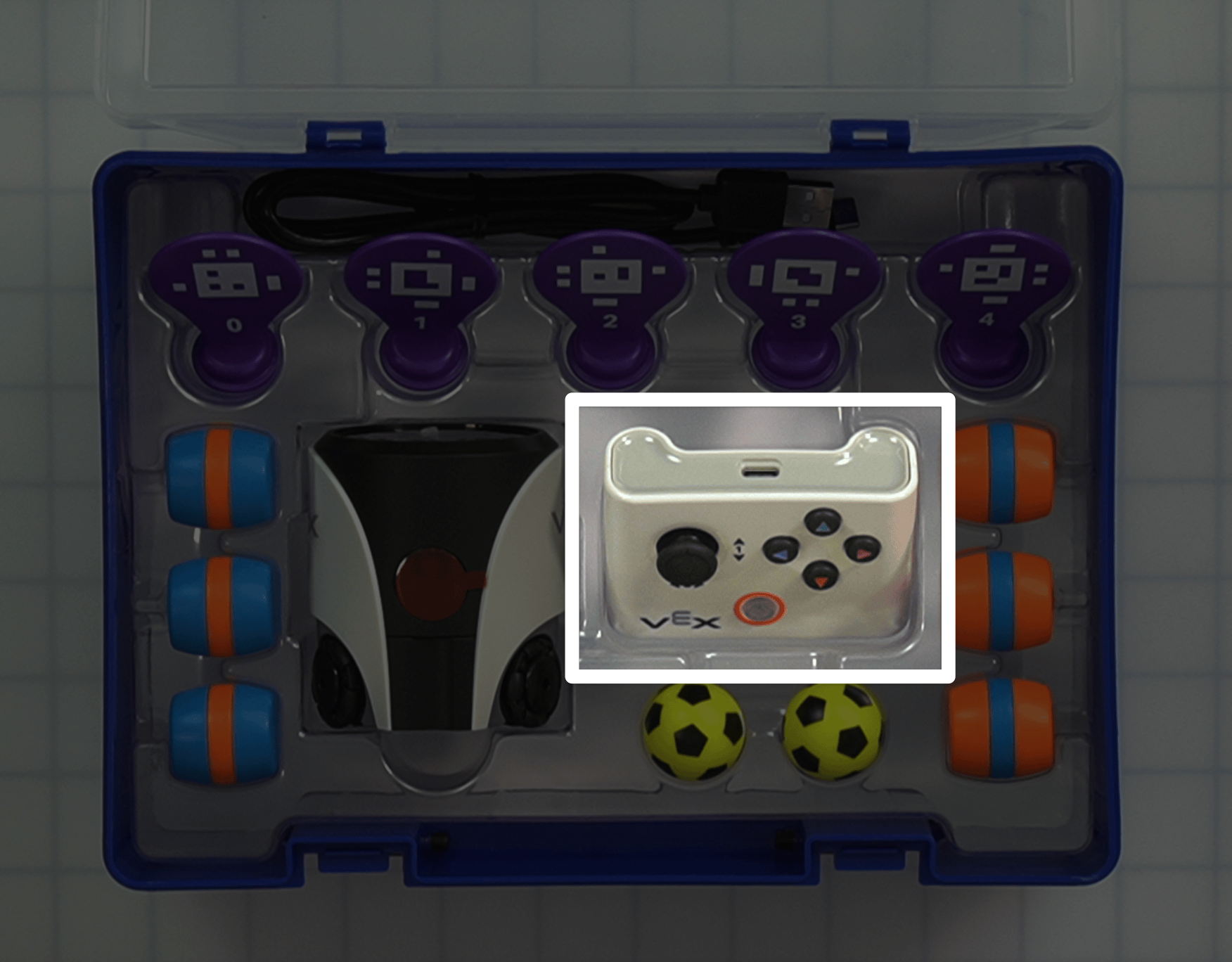

รูปภาพเดียวกับภาพก่อนหน้านี้ในคอลัมน์นี้ โดยมีการเน้นตัวควบคุมไว้ตรงกลางด้านขวาของกล่อง

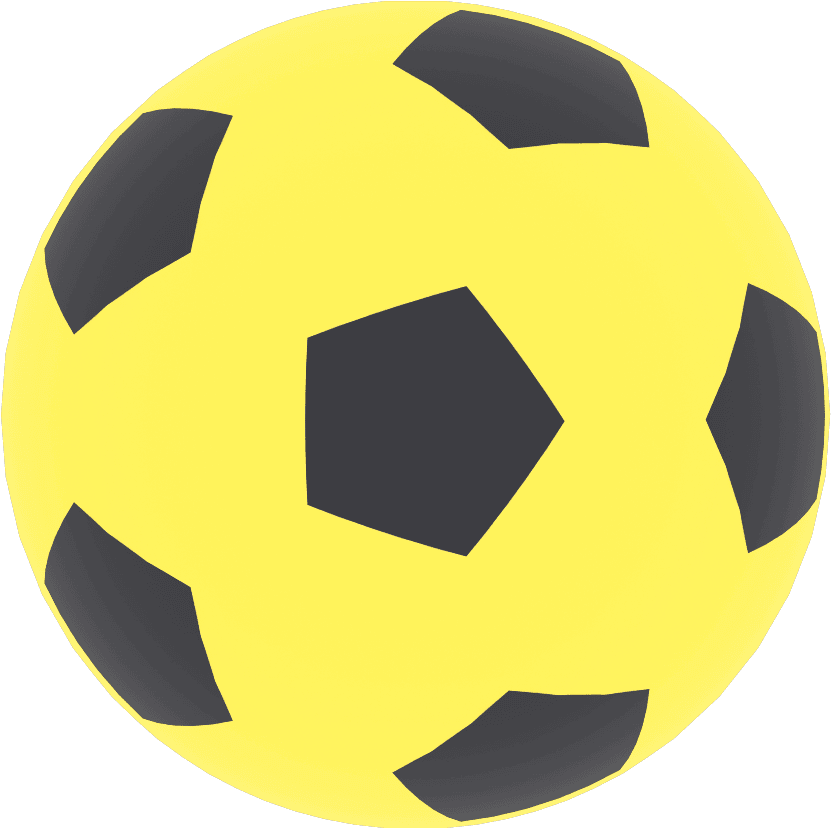

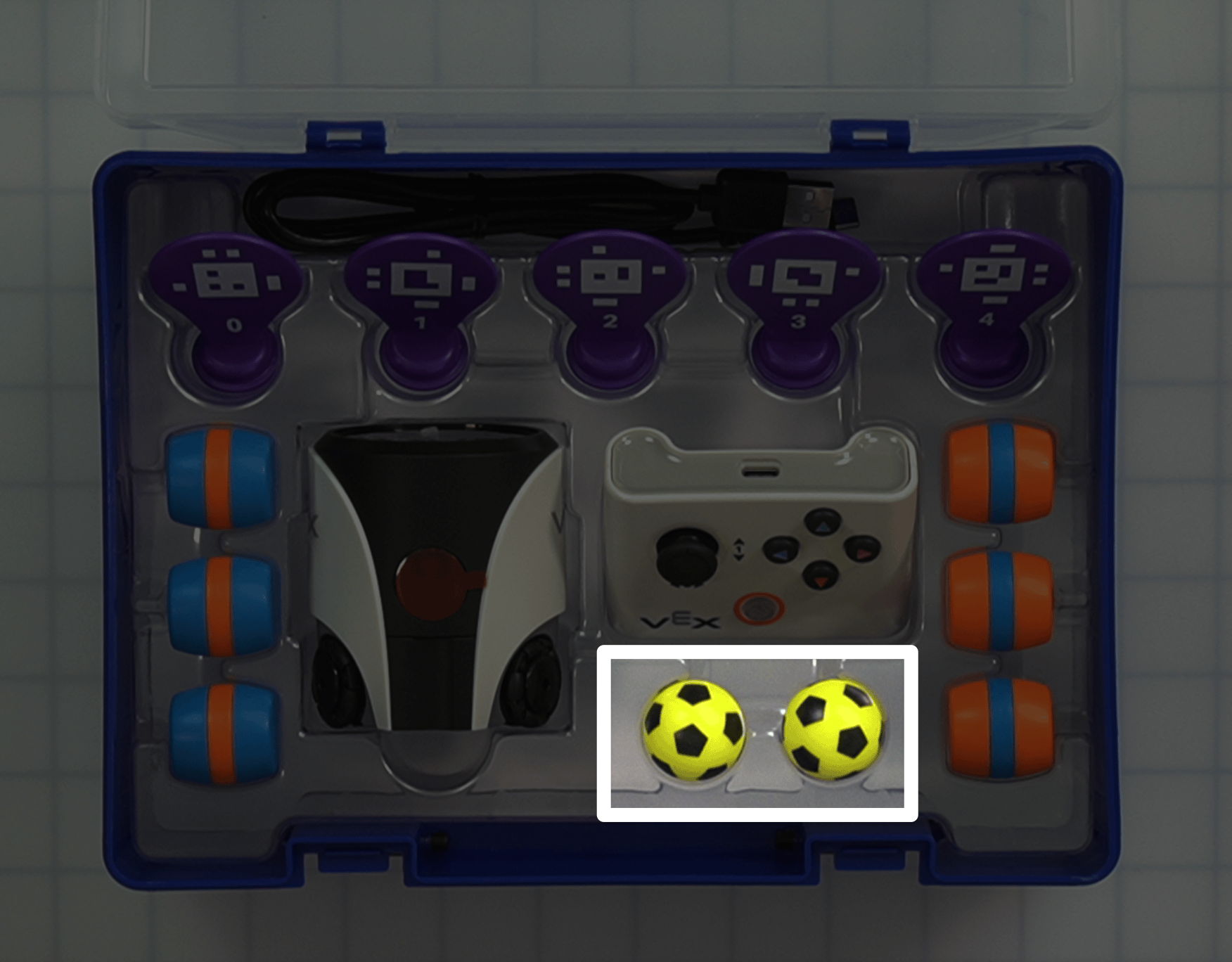

ลูกบอลกีฬา ลูกบอลกีฬาสีเหลืองดำที่มีลวดลายลูกฟุตบอล 2 วัตถุที่สามารถควบคุมได้ด้วยคิกเกอร์ของหุ่นยนต์ รูปภาพเดียวกันกับภาพก่อนหน้านี้ในคอลัมน์นี้ โดยมีลูกบอลกีฬาสองลูกที่เน้นไว้ใต้ตัวควบคุม ตรงกลางด้านขวาของกล่อง

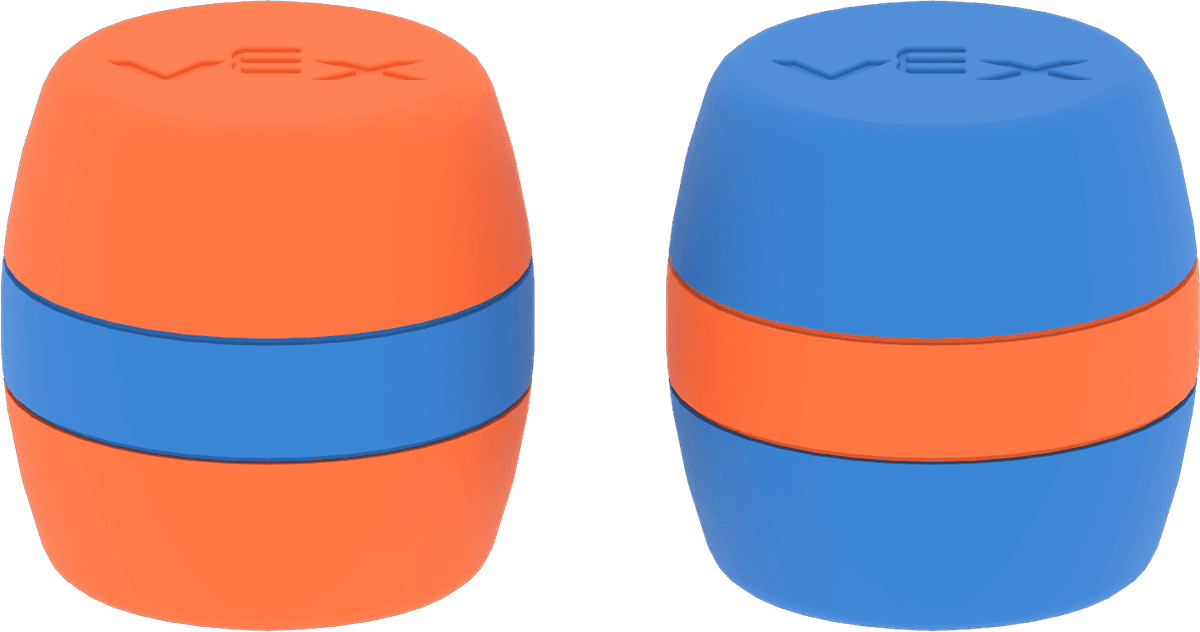

ถัง ทางด้านซ้ายเป็นถังสีส้มที่มีแถบสีน้ำเงินรอบตรงกลาง ทางด้านขวาเป็นถังสีน้ำเงินที่มีแถบสีส้มรอบตรงกลาง

3 สีฟ้า

ส้ม 3 ลูก

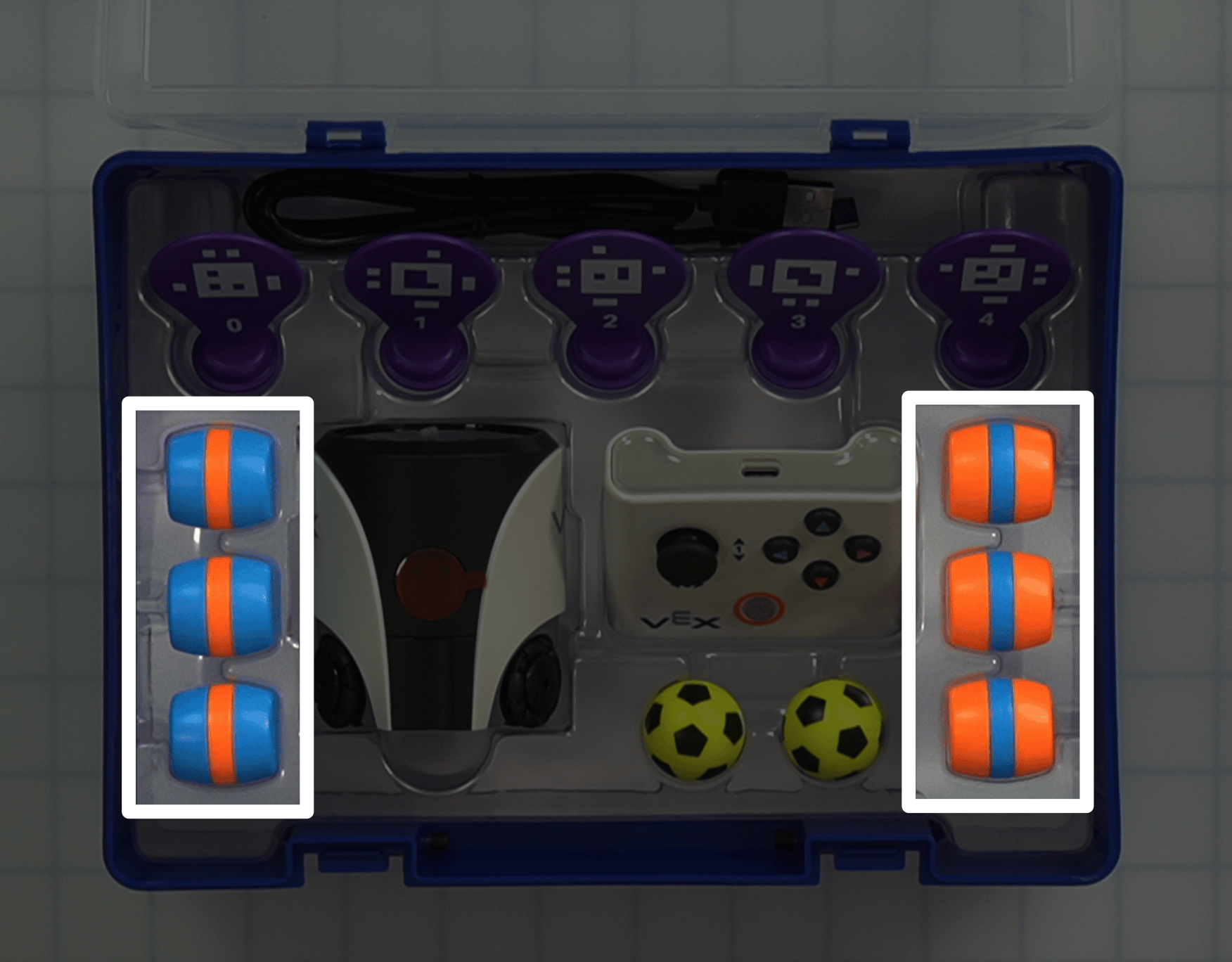

 วัตถุที่สามารถควบคุมได้ด้วยคิกเกอร์ของหุ่นยนต์ รูปภาพเดียวกันกับภาพในคอลัมน์นี้ก่อนหน้านี้ โดยมีถังสีน้ำเงินสามถังอยู่ทางด้านซ้ายของกล่อง และถังสีส้มสามถังอยู่ทางด้านขวาของกล่อง ซึ่งถูกเน้นไว้

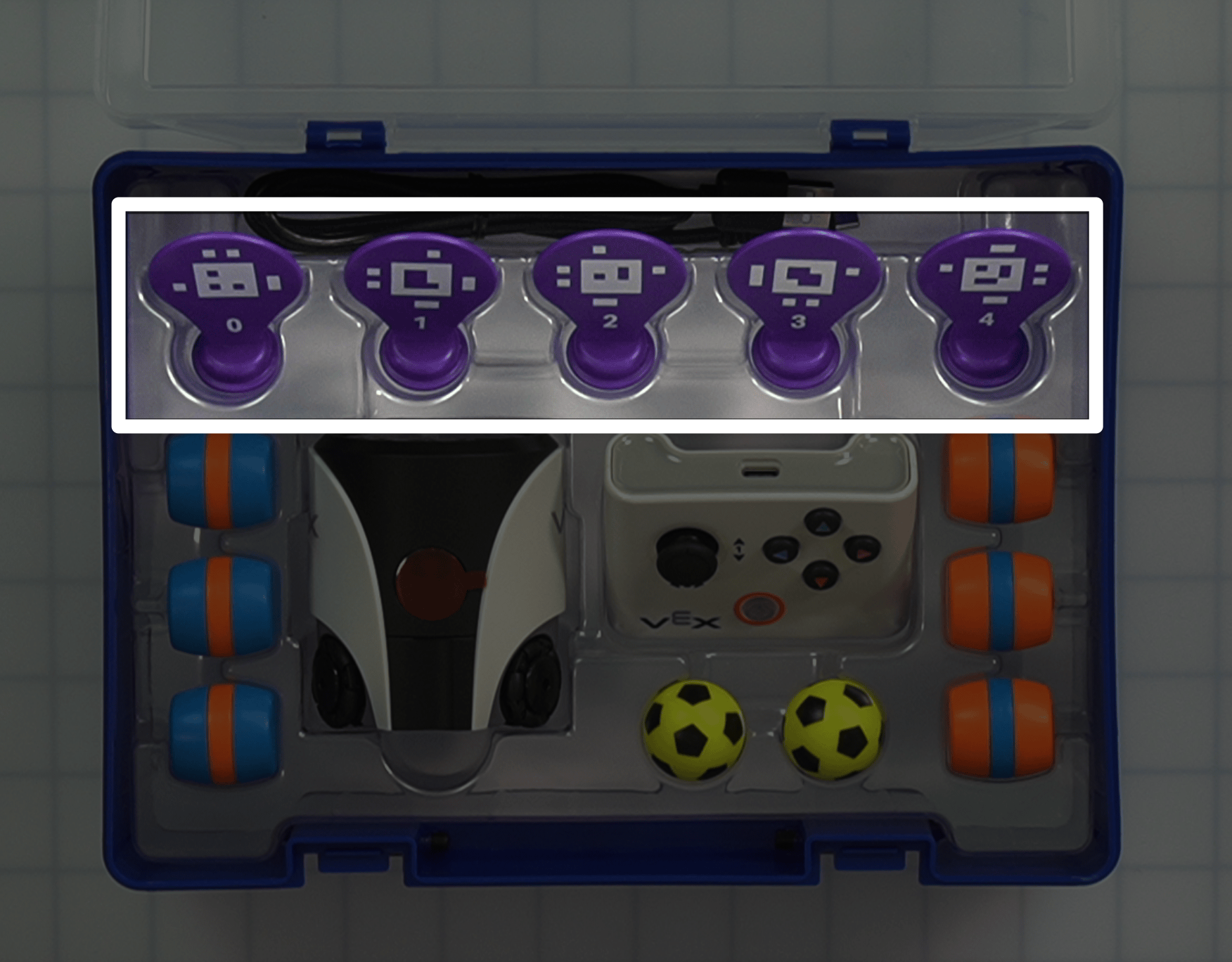

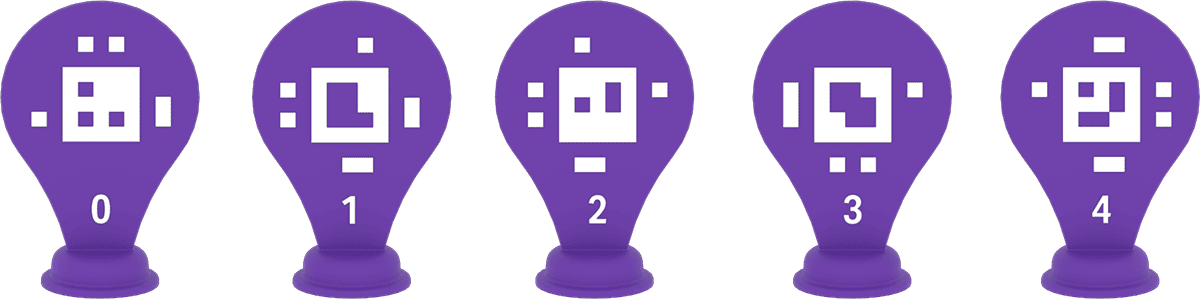

ป้ายแท็กเดือนเมษายน (รหัส 0-4) ชุดขาตั้งสีม่วง 5 อัน ด้านบนโค้งมน พร้อมป้ายชื่อ April Tag พิมพ์อยู่บนขาตั้งแต่ละอัน มีทั้งหมด 5 อัน แต่ละอันมีป้ายชื่อ April Tag ID 1 อัน ตั้งแต่หมายเลข 0 ถึง 4 จากซ้ายไปขวา 1 ต่อ 1 ID (รวม 5) ใช้เป็นเครื่องหมายระบุตำแหน่งร่วมกับ AI Vision ของหุ่นยนต์ รูปภาพเดียวกับภาพก่อนหน้าในคอลัมน์นี้ โดยมีป้ายแท็กเดือนเมษายนสีม่วง 5 อันไฮไลท์อยู่ที่แถวบนของกล่อง เหนือหุ่นยนต์และตัวควบคุม

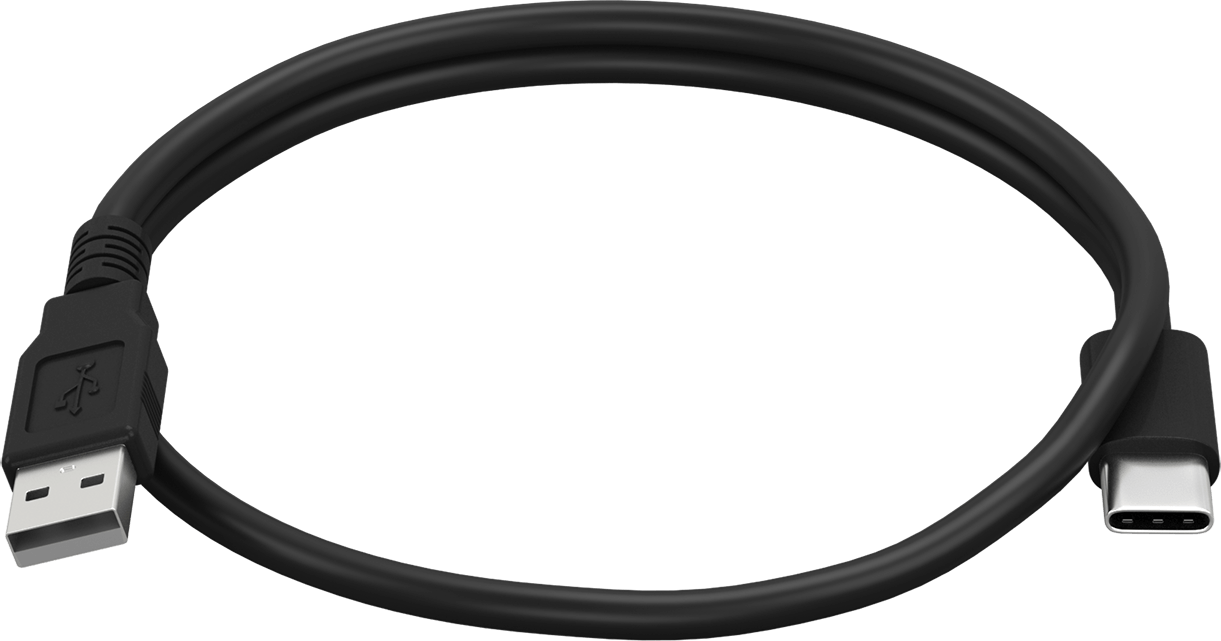

สาย USB (AC) 1ม. สาย USB-C แบบขด มีขั้วต่อ USB-A ทางด้านซ้ายและขั้วต่อ USB-C ทางด้านขวา 1 สำหรับเชื่อมต่อหุ่นยนต์เข้ากับคอมพิวเตอร์ ยังใช้เพื่อชาร์จหุ่นยนต์และคอนโทรลเลอร์อีกด้วย

รูปภาพเดียวกันกับภาพก่อนหน้านี้ในคอลัมน์นี้ โดยมีสาย USB เน้นไว้ด้านหลังป้าย April Tag ที่ขอบด้านบนสุดของกล่อง

หมายเหตุ:สาย USB อยู่ด้านหลังรหัส AprilTag และอยู่ในช่องเจาะของซับในชุดพลาสติก

ในถุงมัดรวม

นอกจากชุด AIM ที่บรรจุอยู่ในกระเป๋าแล้ว ยังมีวัสดุมัดเพิ่มเติมเพื่อการจัดเก็บและขนส่งที่ง่ายดาย

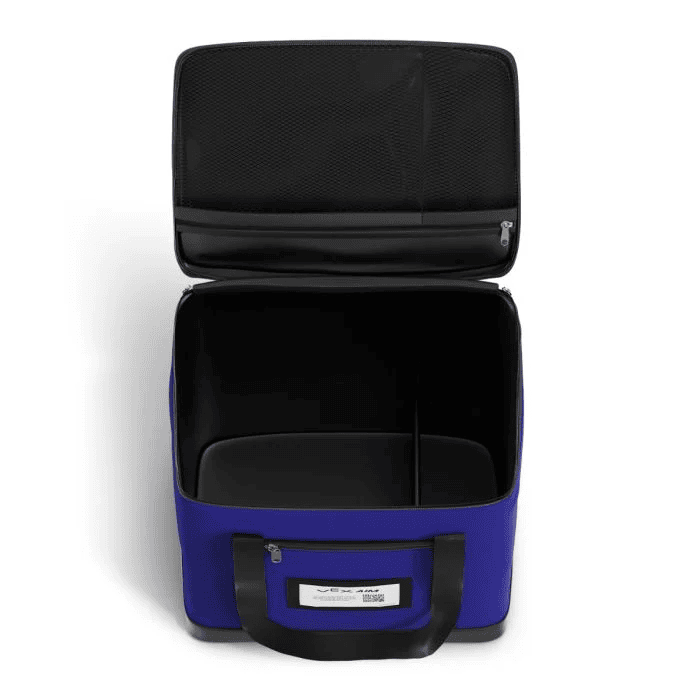

แสดงให้เห็นถุง VEX AIM Bundle ที่ว่างเปล่าเปิดอยู่ และช่องซิปบนฝาก็ปิดอยู่

ส่วนหนึ่ง รูปถ่าย ปริมาณ วัตถุประสงค์ ที่ตั้ง

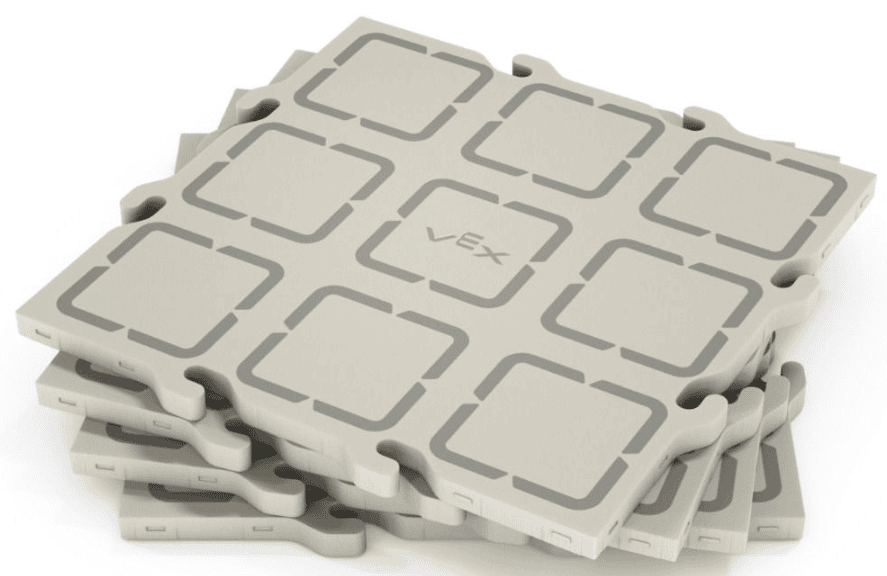

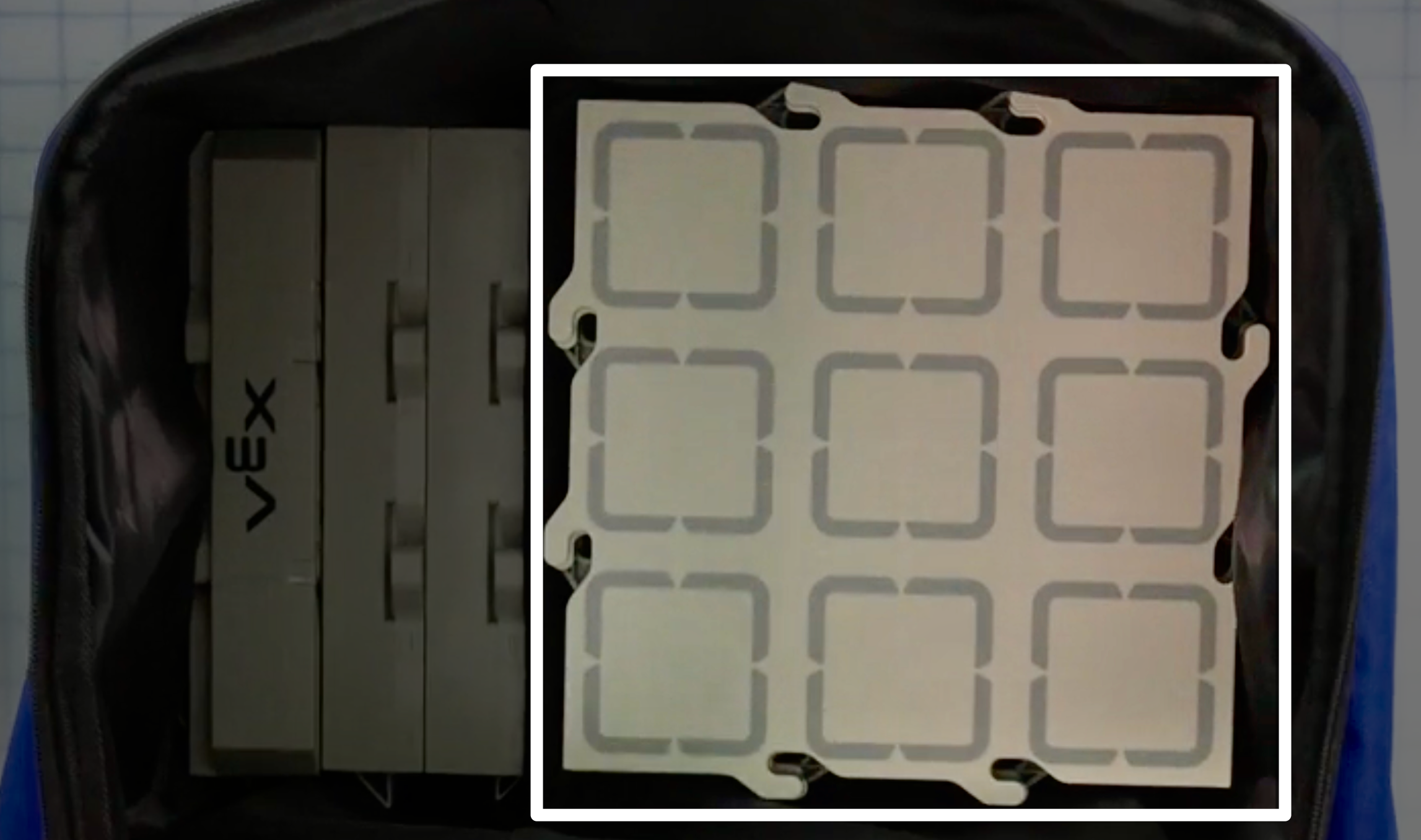

กระเบื้องสนาม กองกระเบื้องสนาม VEX 123/AIM จำนวน 4 อัน 12 พื้นผิวสำหรับให้หุ่นยนต์เคลื่อนที่ หนึ่งสนามประกอบด้วยกระเบื้อง 4 แผ่น มุมมองจากด้านบนของถุงรวมชุด AIM Robot ที่ถูกถอดออก โดยเน้นที่กองไทล์ Field ทางด้านขวามือหมายเหตุ: กระเบื้องสนามจะอยู่ด้านล่างชุด 6 ชุดที่ด้านล่างของกระเป๋า

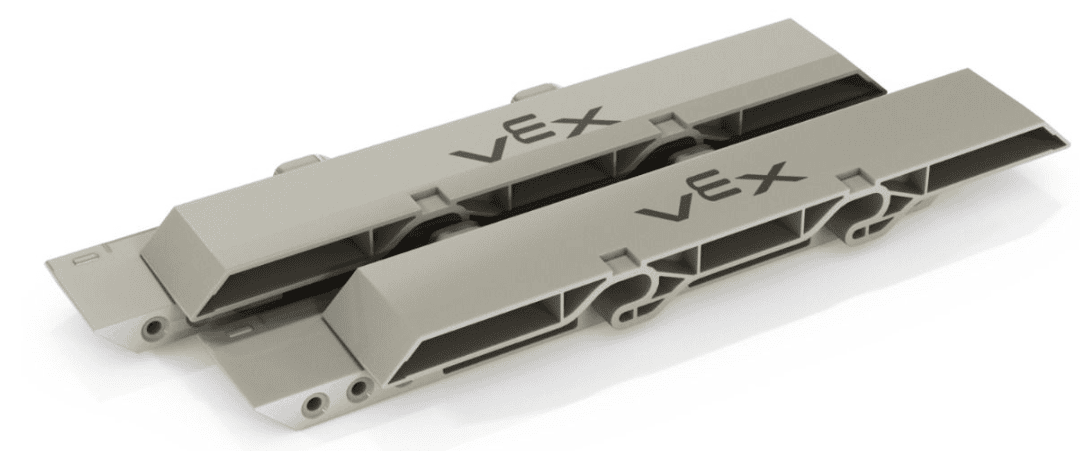

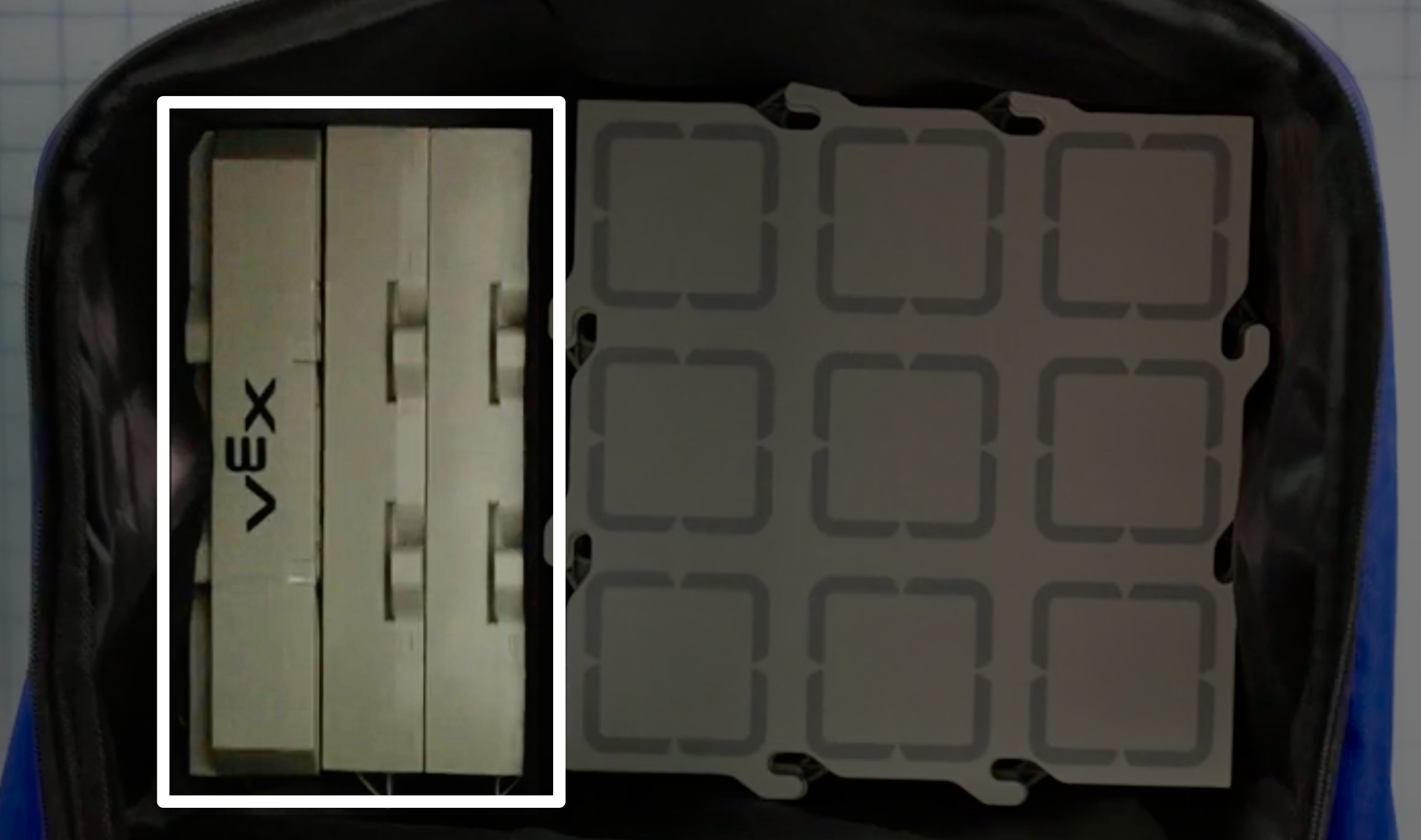

กำแพงสนาม กอง VEX 123/AIM Field Walls จำนวน 4 อัน 24 สร้างสิ่งกีดขวางรอบขอบของสนาม AIM หนึ่งสนามมีกำแพง 8 กำแพงรอบปริมณฑล รูปภาพเดียวกับภาพก่อนหน้านี้ในคอลัมน์นี้ โดยเน้นที่กำแพงสนามที่อยู่ด้านแคบทางด้านซ้ายหมายเหตุ: กำแพงสนามอยู่ด้านล่างชุด 6 ชิ้นที่ด้านล่างของกระเป๋า

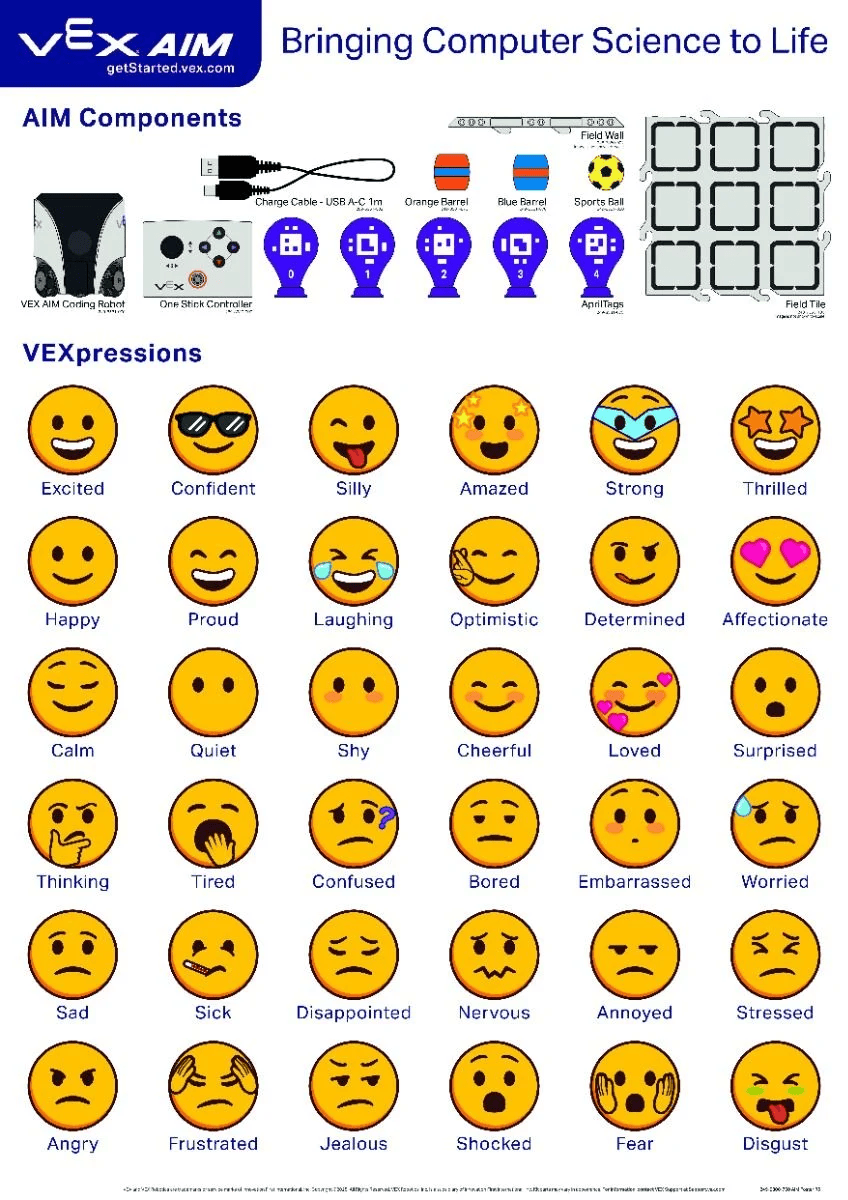

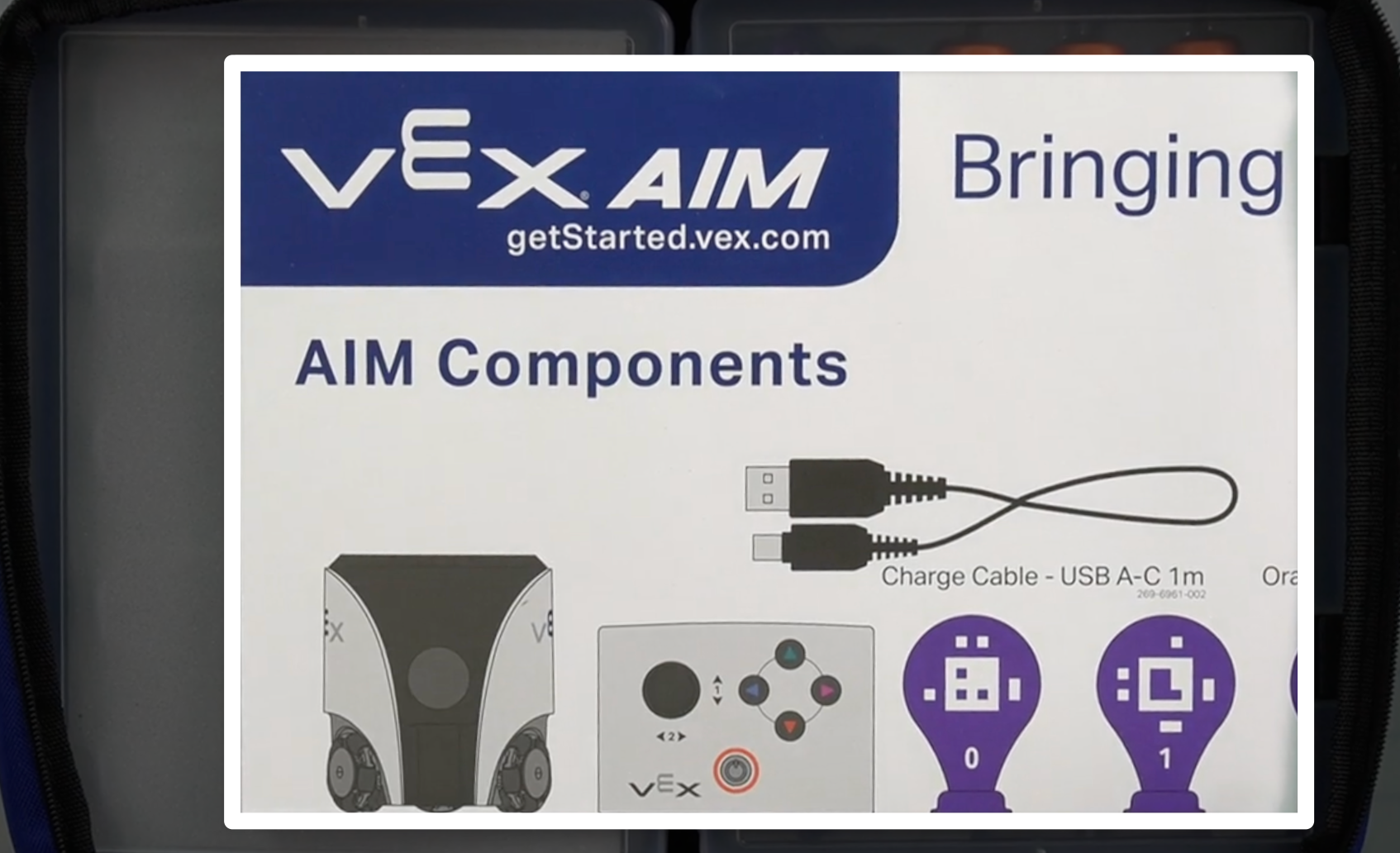

โปสเตอร์ชิ้นส่วน โปสเตอร์ชิ้นส่วน VEX AIM 1 ทรัพยากรห้องเรียนเพื่อแสดงชิ้นส่วนในชุดและอิโมจิทั้งหมดที่มีอยู่ มุมมองด้านบนของถุงห่อเมื่อเปิดครั้งแรก แสดงให้เห็นโปสเตอร์พับวางอยู่บนชุดหุ่นยนต์ AIMหมายเหตุ: โปสเตอร์จะอยู่ด้านบนของชุดในถุงเมื่อเปิดครั้งแรก

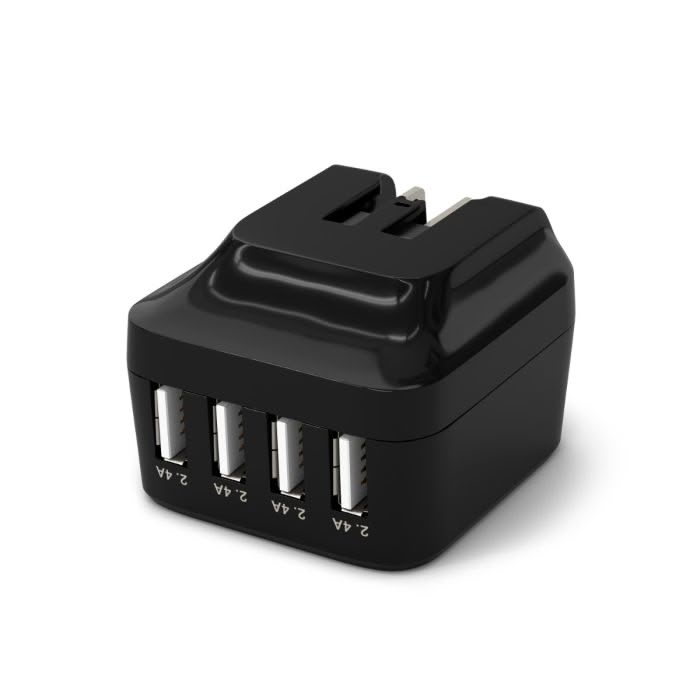

ฮับชาร์จ USB (4 พอร์ต 48 วัตต์) 228-7756_usb_charging_hub_4-port_48w_rqc_rev1.jpg 2 ใช้สำหรับชาร์จหุ่นยนต์หรือคอนโทรลเลอร์หลายตัวพร้อมกัน

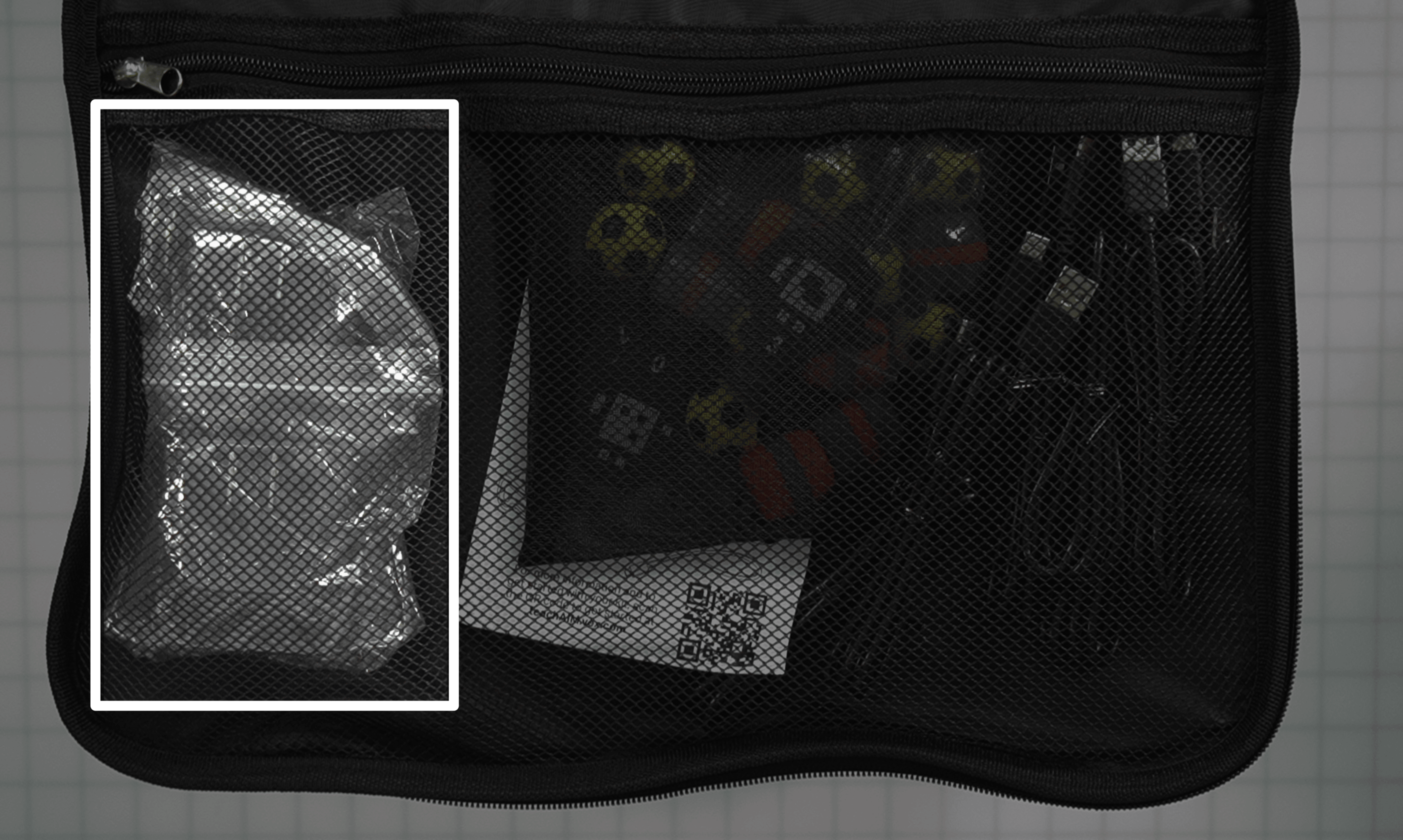

มุมมองด้านบนของช่องซิปบนฝากระเป๋าแบบมัดรวม ที่ชาร์จ USB 4 ทางเน้นไว้ทางด้านซ้ายในส่วนแคบของกระเป๋าซิป

หมายเหตุ: อยู่ในช่องซิปบนฝากระเป๋า
สาย USB เพิ่มเติม (AC) 1 ม. สาย USB-C แบบขด มีขั้วต่อ USB-A ทางด้านซ้ายและขั้วต่อ USB-C ทางด้านขวา 6 สายเคเบิลเพิ่มเติมสำหรับเชื่อมต่อและชาร์จหุ่นยนต์และตัวควบคุม

ภาพเดียวกับภาพก่อนหน้านี้ในคอลัมน์นี้ โดยมีสาย USB จำนวน 6 เส้นพันแยกกันที่ด้านขวาสุดของด้านใหญ่ของกระเป๋าซิป

หมายเหตุ: อยู่ในช่องซิปบนฝากระเป๋า

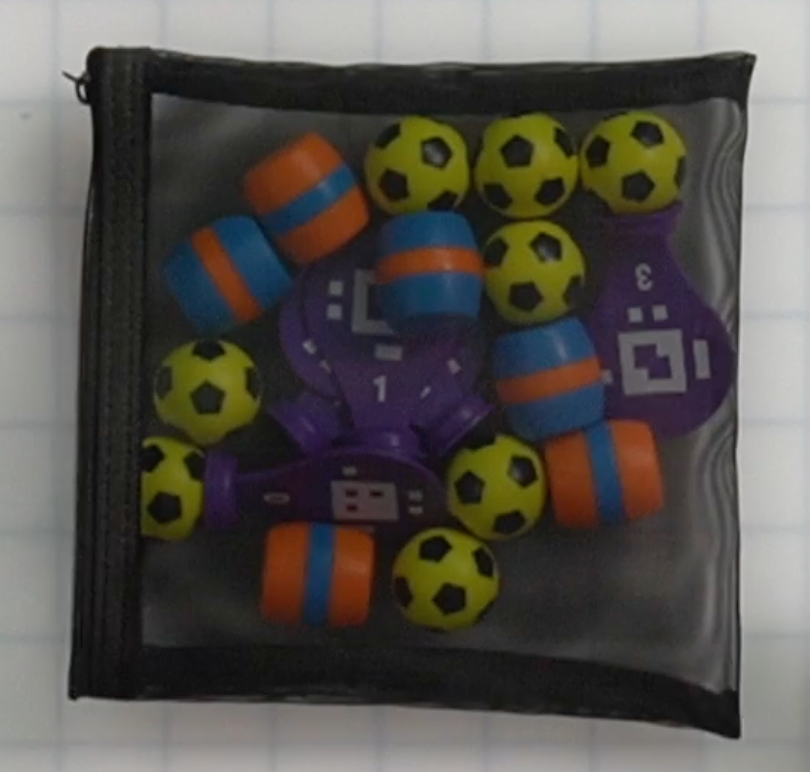

กระเป๋าใส่เครื่องประดับ Accessories Bag ที่รวมอยู่ในชุดเป็นกระเป๋าซิปที่บรรจุสิ่งของต่างๆ ไว้ข้างใน กระเป๋าซิป 1 ใบ

เพื่อทดแทนวัตถุหรือบำรุงรักษาหุ่นยนต์ตามความจำเป็น

ในถุงบรรจุ:

ลูกบอลกีฬา 8 ลูก; ถังสีน้ำเงิน 3 ถัง และถังสีส้ม 3 ถัง; รหัส AprilTag 0-4; ประแจอัลเลน 2 ตัว

รูปภาพเดียวกับภาพก่อนหน้านี้ในคอลัมน์นี้ แสดงให้เห็นกระเป๋าซิปพร้อมอุปกรณ์เสริมที่เน้นไว้ตรงกลางกระเป๋าซิปในส่วนที่ใหญ่กว่าทางด้านขวา

หมายเหตุ: อยู่ในช่องซิปบนฝากระเป๋า

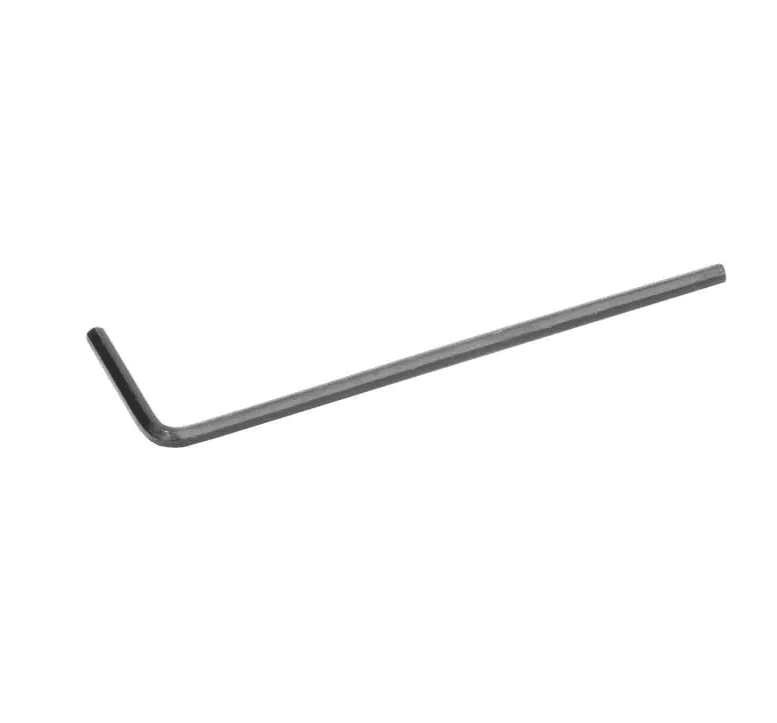

ประแจอัลเลน

ประแจอัลเลน

2

 เพื่อถอดล้อหุ่นยนต์หากจำเป็น ดูบทความนี้เพื่อเรียนรู้เพิ่มเติม ในถุงอุปกรณ์เสริมพร้อมกับสิ่งของสำรอง

ขั้นตอนต่อไปกับ Bundle ของคุณ

เมื่อคุณมีวัสดุต่างๆ และรู้ว่าจะบรรจุลงในถุงผ้าตรงไหนและอย่างไร คุณก็สามารถเตรียมชุด VEX AIM ให้พร้อมสำหรับให้นักเรียนใช้งานได้
