В комплект VEX AIM Classroom Bundle входит все необходимое для начала преподавания с использованием VEX AIM в вашей среде. Понимание того, какие компоненты входят в комплект и как они упакованы в сумки для хранения, будет полезно для начала работы. В этой статье представлен обзор содержимого комплекта учебных материалов для класса, который можно использовать в качестве справочного материала в классе.
В этой статье описывается каждый элемент комплекта принадлежностей для занятий VEX AIM, упорядоченный по месту его расположения в сумке, а также приводится следующая информация в виде таблицы (слева направо):
- Часть: Это название части. Используйте это в качестве справки при работе с VEX AIM.
- Фото: Это изображение детали. Используйте это в качестве справочного материала, доставая и убирая материалы в классе.
- Количество: Это количество каждой предоставленной детали. Используйте это, чтобы убедиться, что в каждом месте имеется нужное количество деталей.
- Назначение: В этом столбце содержится информация о том, как часть или части в этом разделе могут быть использованы с роботом или в учебных ресурсах.
-
Местоположение: Это изображение той части сумки или коробки, где находится деталь. Эта информация может быть полезна при распаковке или повторной упаковке в сумку.
- Некоторые части находятся в комплекте под другими. Будут включены примечания с пояснениями местонахождения определенных предметов.
- Выберите изображение для увеличения.
Комплект AIM

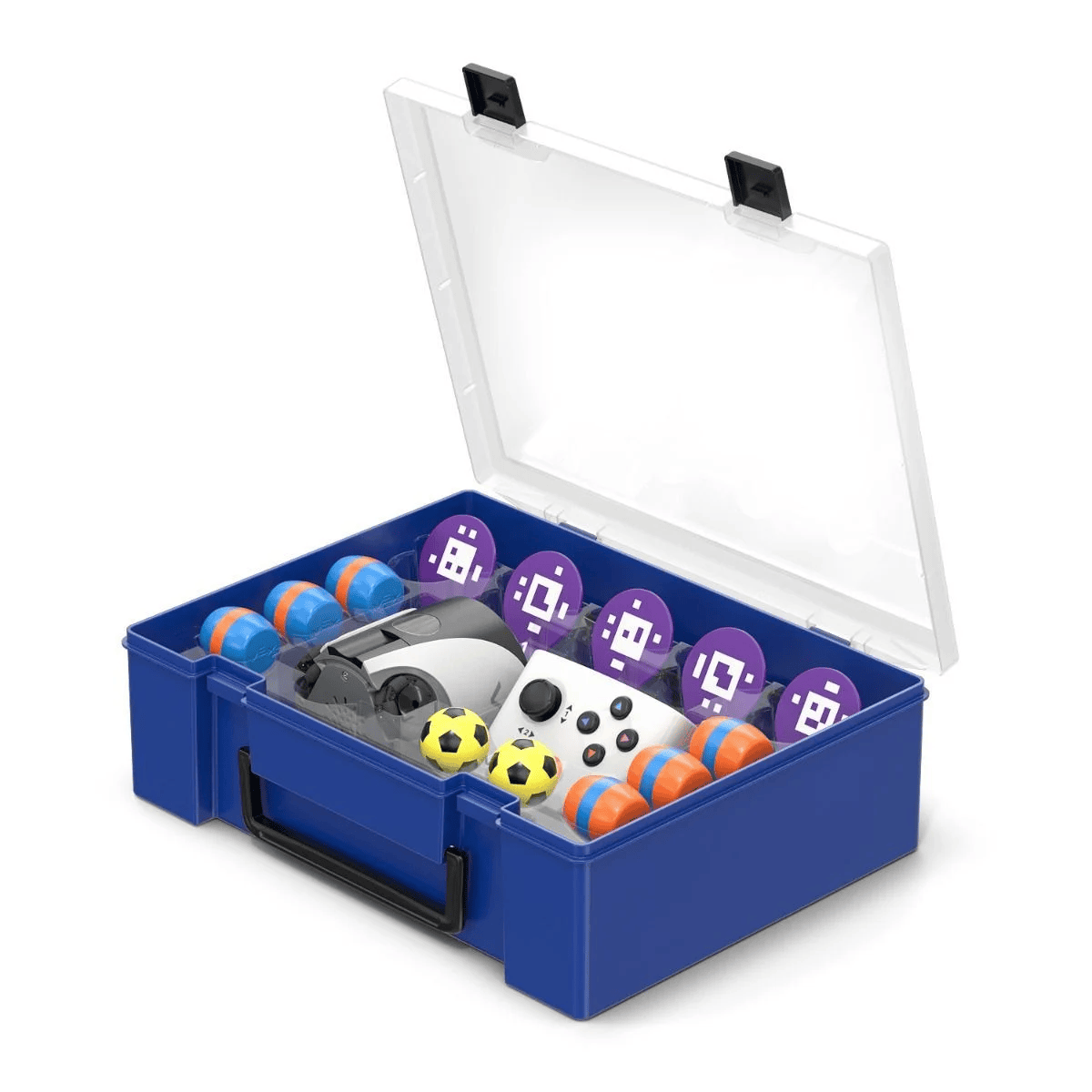

Каждый робот-кодировщик VEX AIM поставляется в собственном пластиковом кейсе для хранения в виде комплекта. В каждом комплекте содержится шесть комплектов AIM. В этом разделе представлен обзор содержимого каждого футляра для хранения комплекта. Обратите внимание, что в кейсах имеется формованная пластиковая вставка, позволяющая хранить все компоненты в порядке.
| Часть | Фото | Количество | Цель | Расположение |
|---|---|---|---|---|

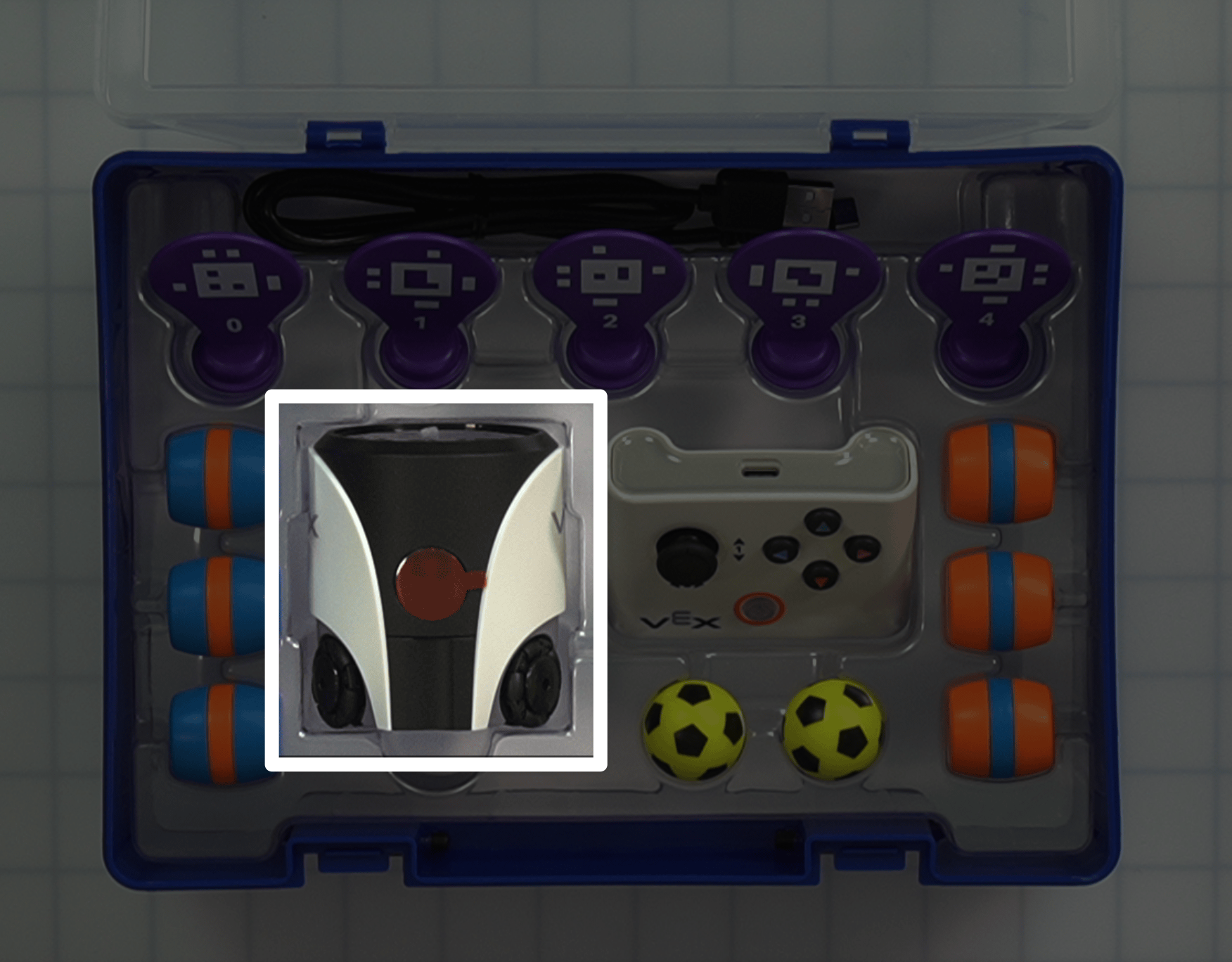

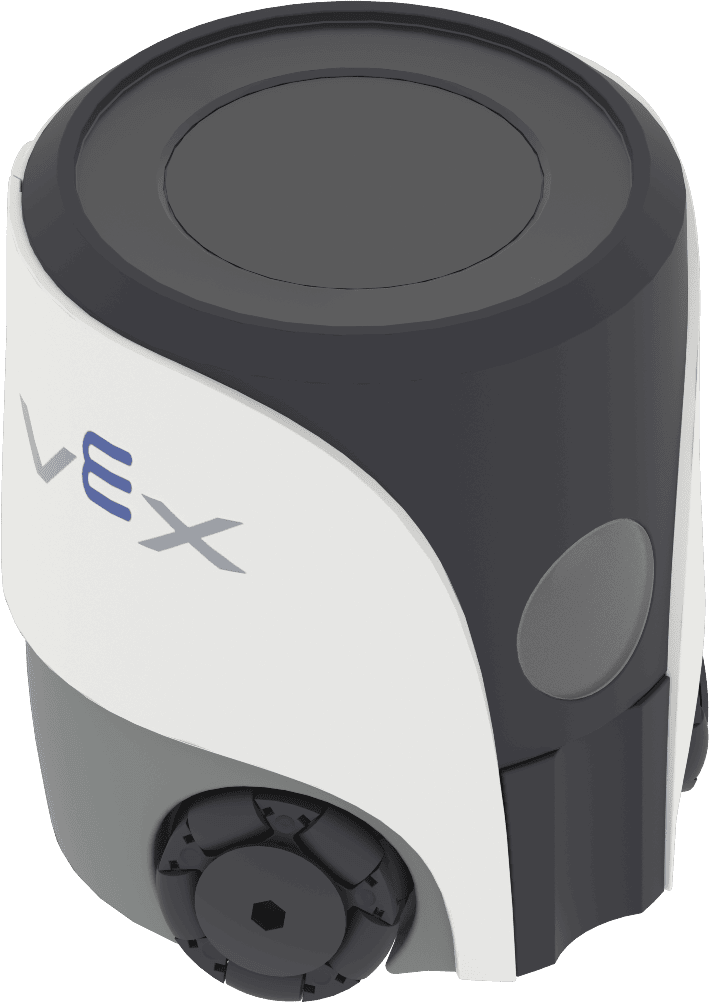

| Робот-кодировщик VEX AIM | 1 | Используется для проведения мероприятий и испытаний VEX AIM. | ||

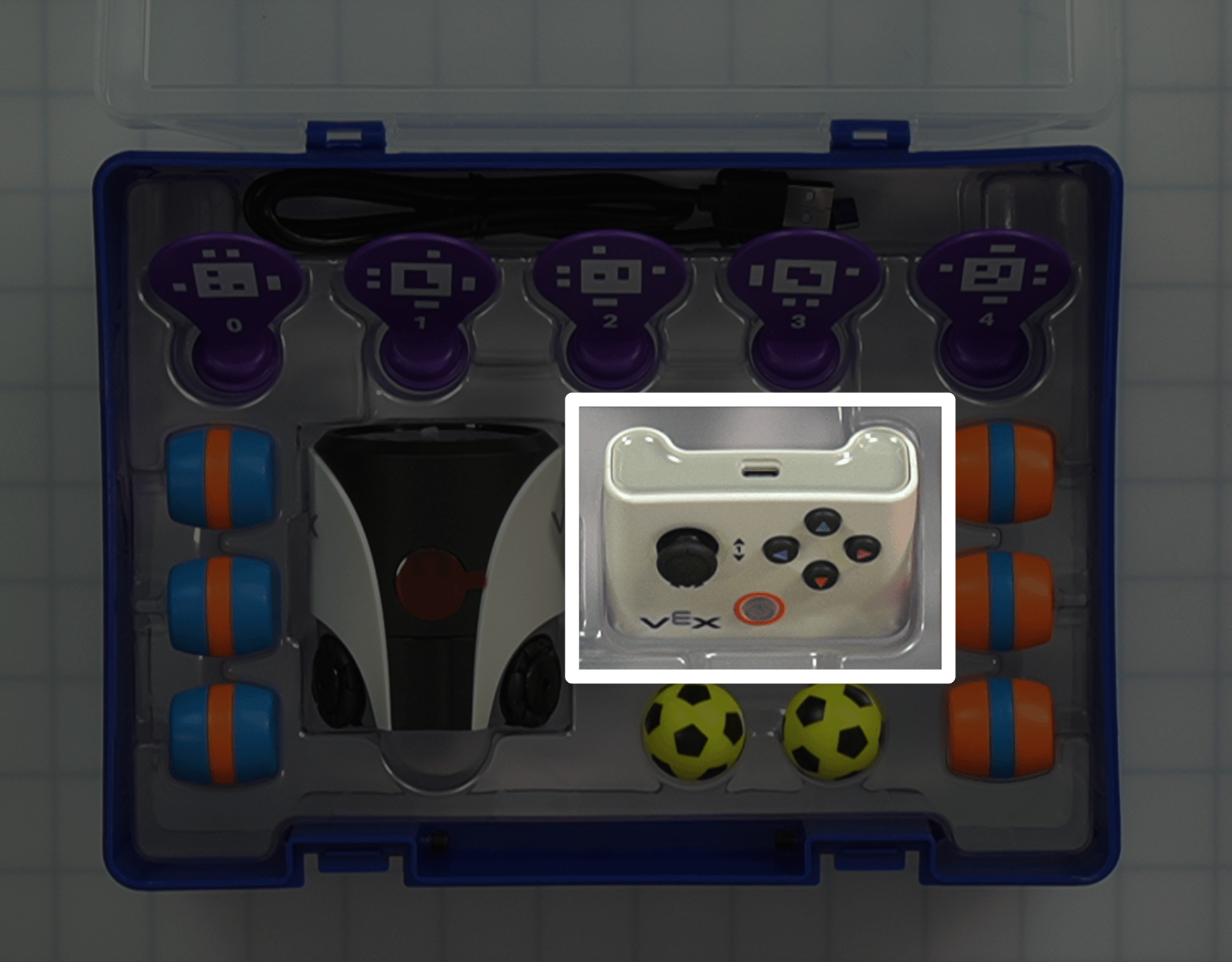

| Контроллер с одним стиком | 1 | Используется для дистанционного управления роботом. |
|
|

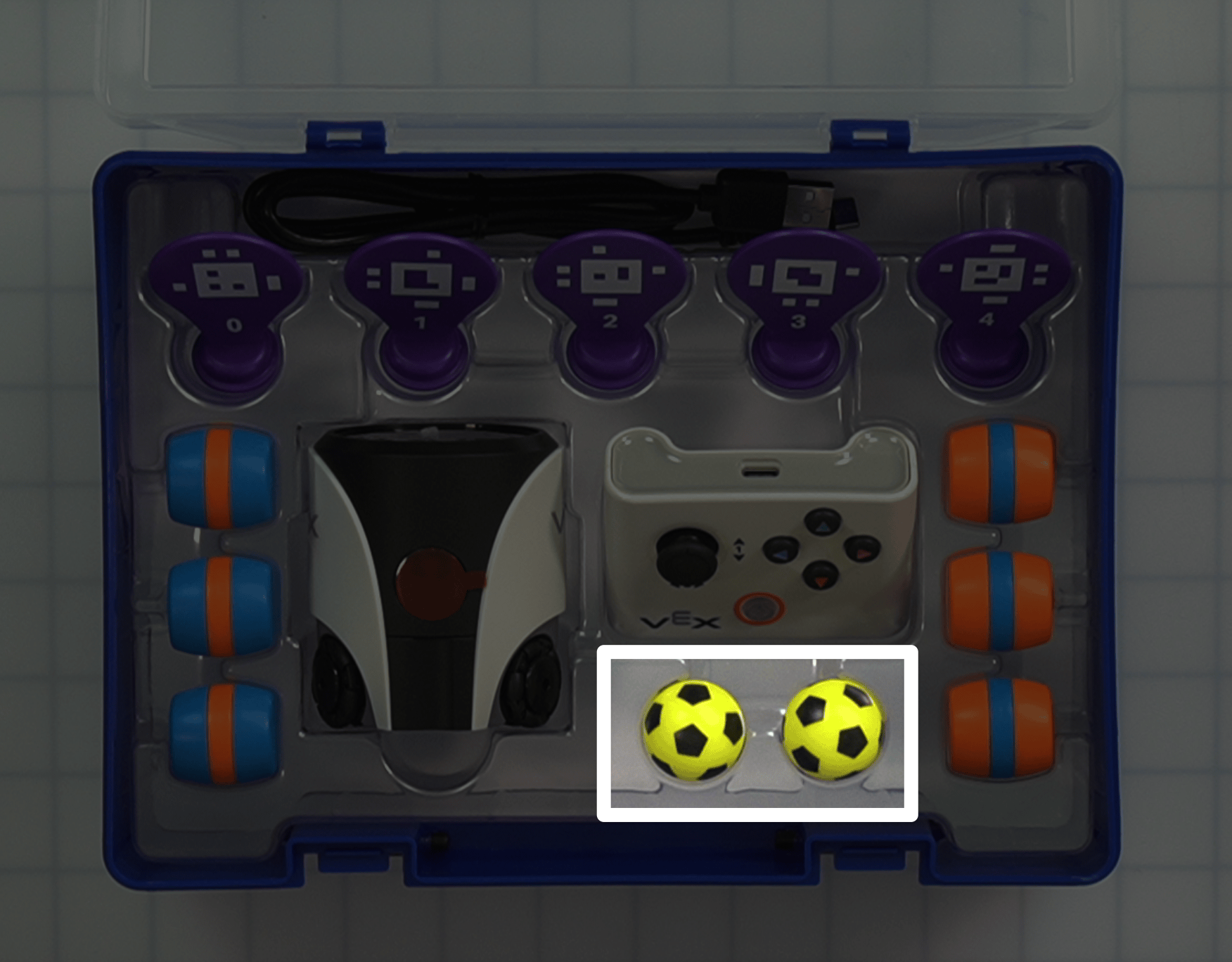

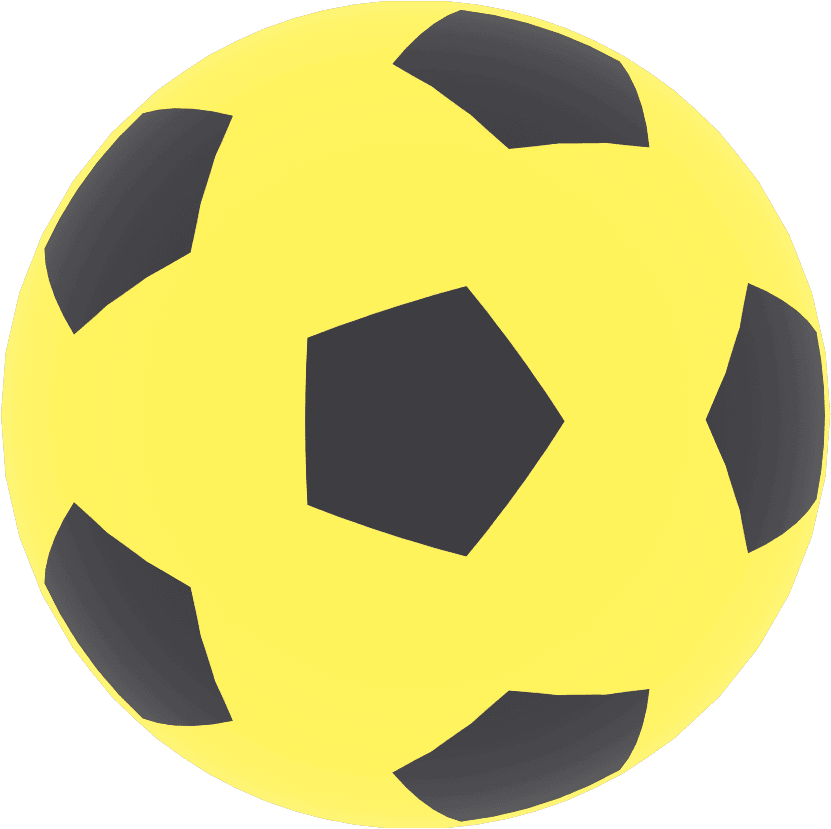

| Спортивные мячи | 2 | Объекты, которыми можно манипулировать с помощью кикера робота. | ||

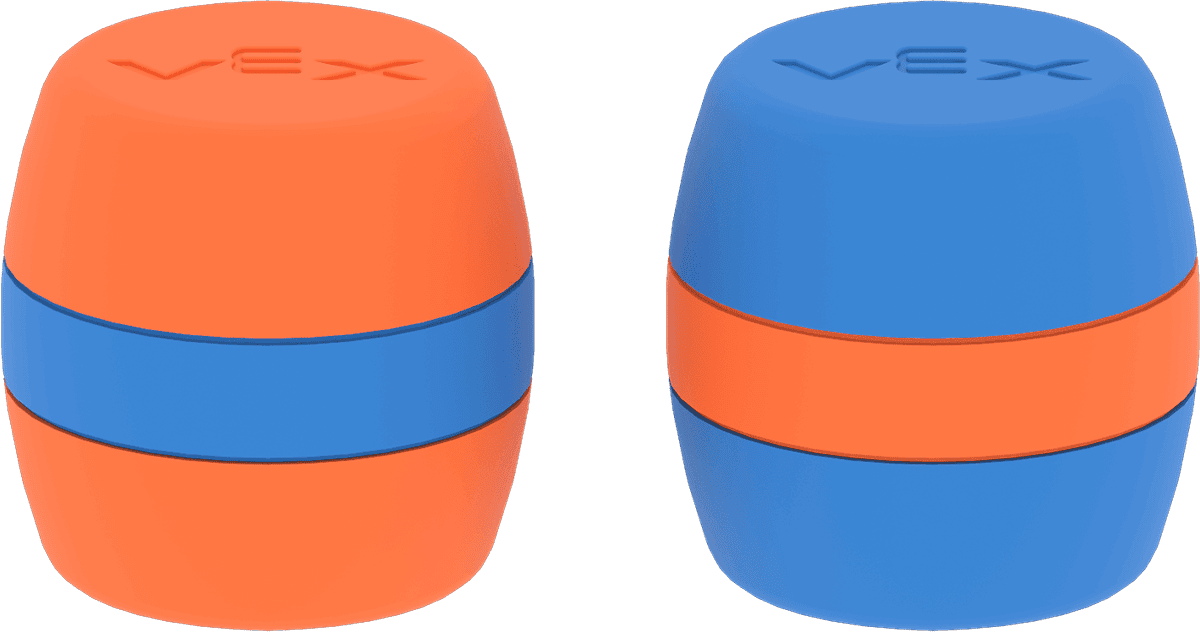

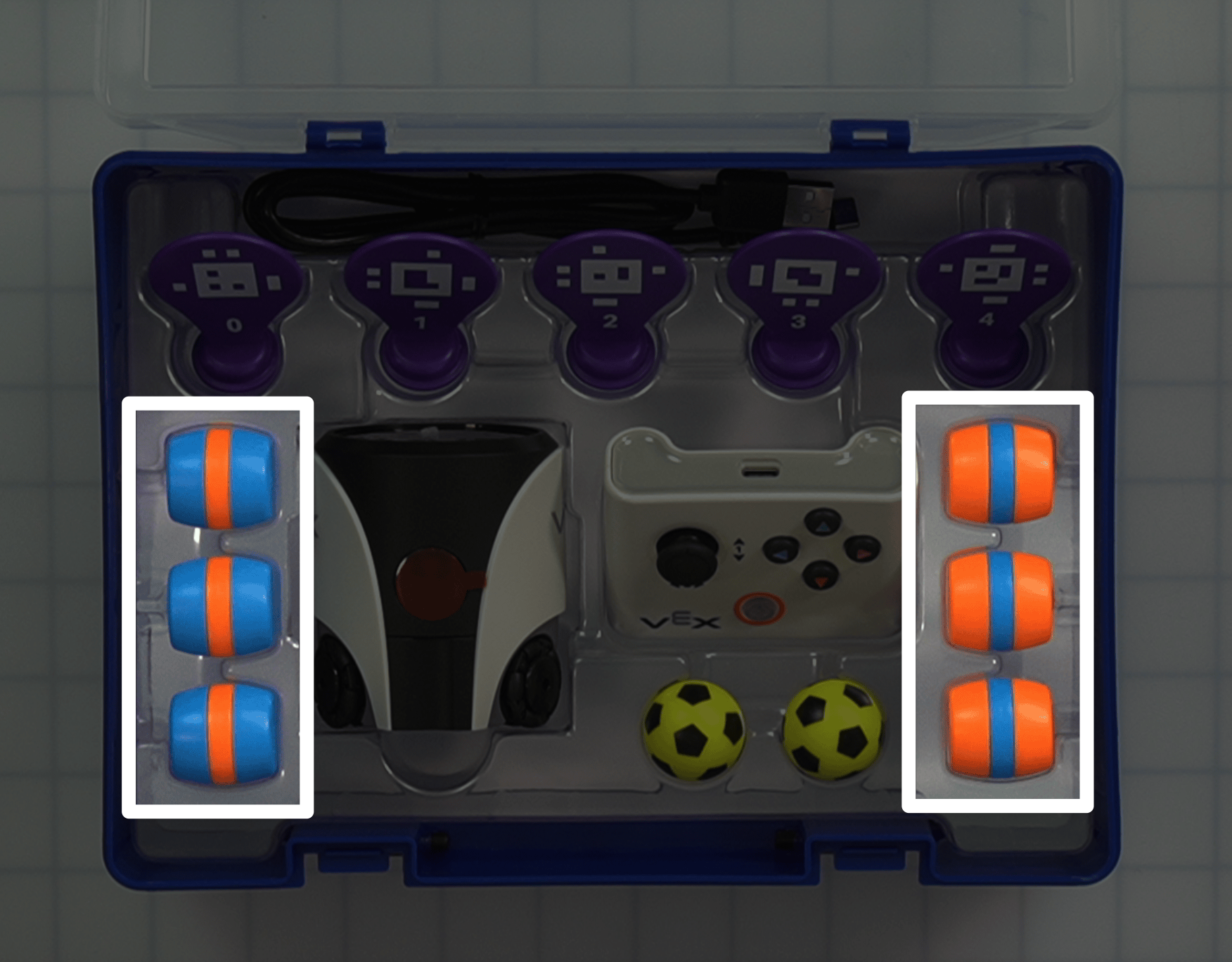

| Бочки |
3 синих 3 апельсина |
Объекты, которыми можно манипулировать с помощью кикера робота. | ||
| Знаки AprilTag (идентификаторы 0-4) | 1 удостоверение личности каждого образца (всего 5) | Используются в качестве маркеров местоположения с помощью AI Vision робота. | ||
| USB-кабель (переменный ток) 1 м | 1 | Для подключения робота к компьютеру. Также используется для зарядки робота и контроллера. |

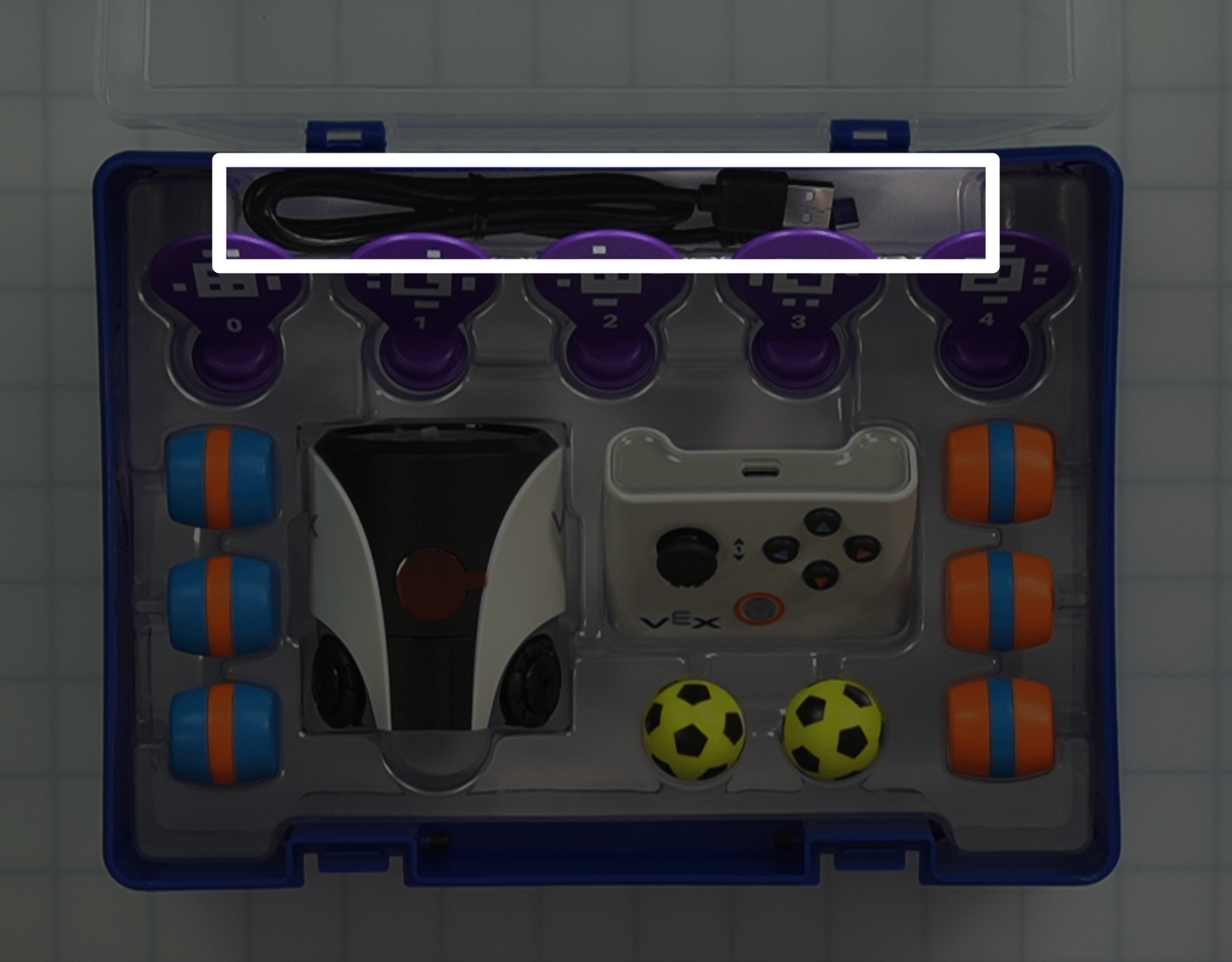

Примечание:USB-кабель находится за идентификаторами AprilTag и в вырезе пластикового вкладыша комплекта. |

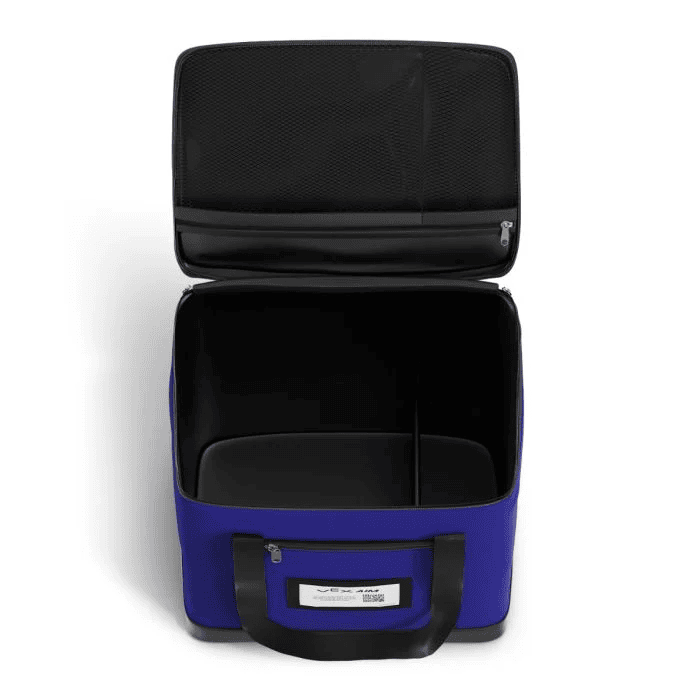

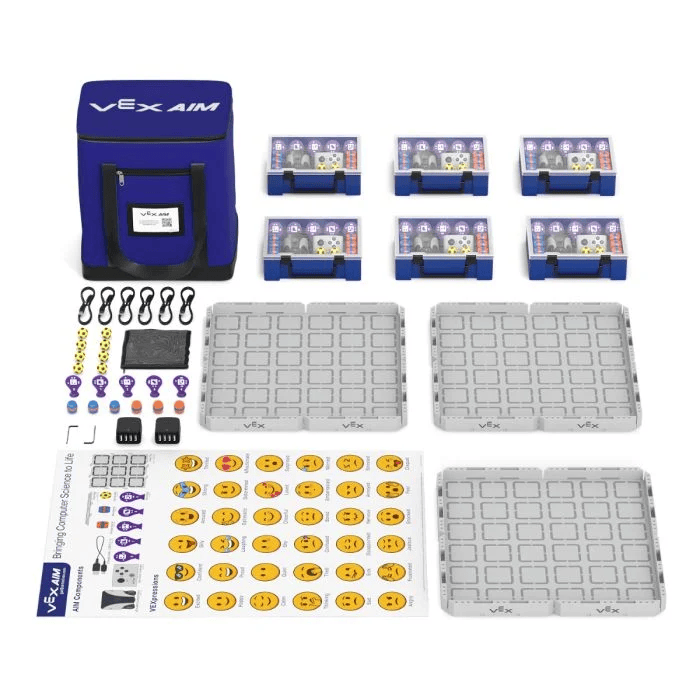

В сумке-связке
Помимо комплектов AIM, сложенных в сумку, в комплект входят дополнительные материалы для удобства хранения и транспортировки.
| Часть | Фото | Количество | Цель | Расположение |
|---|---|---|---|---|

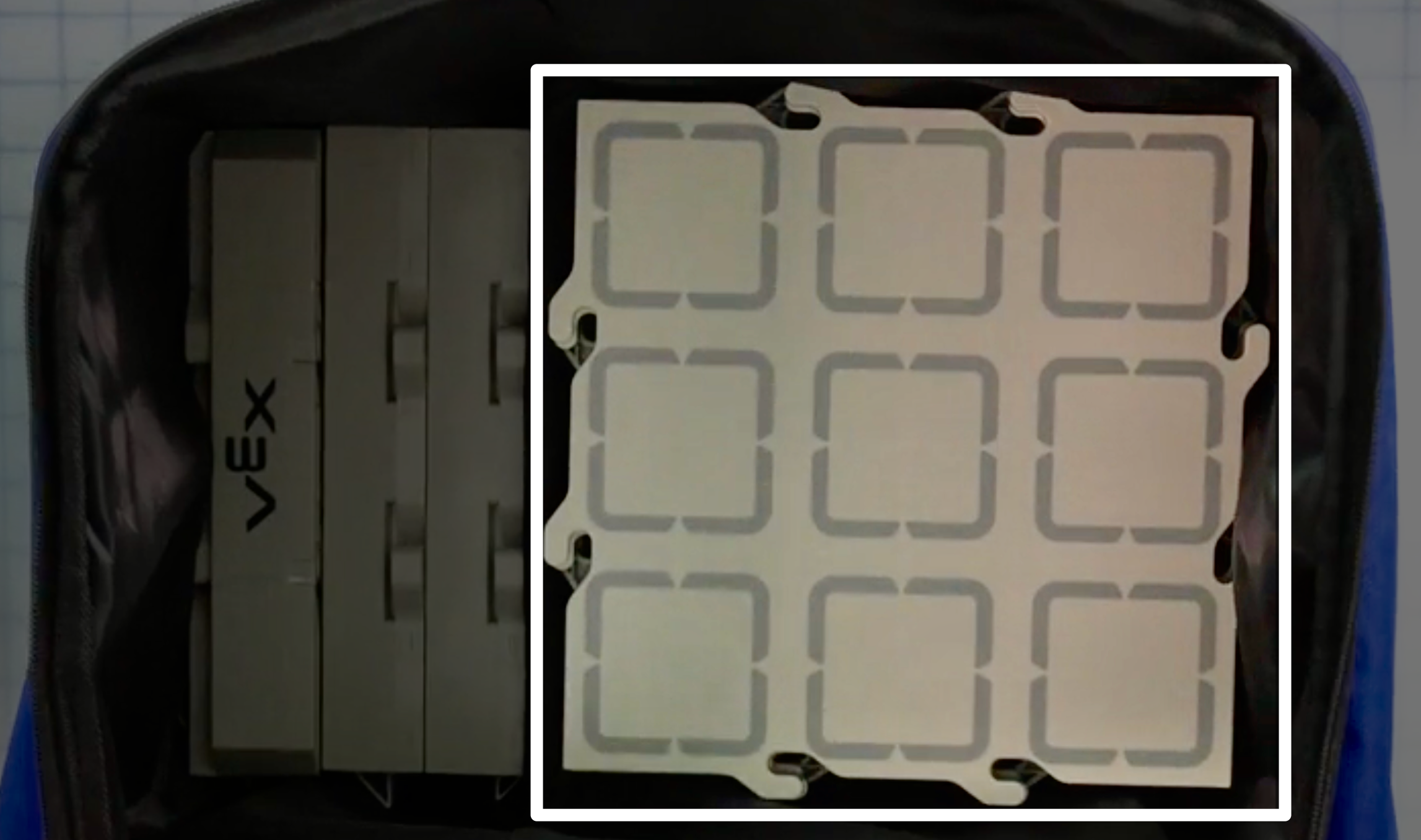

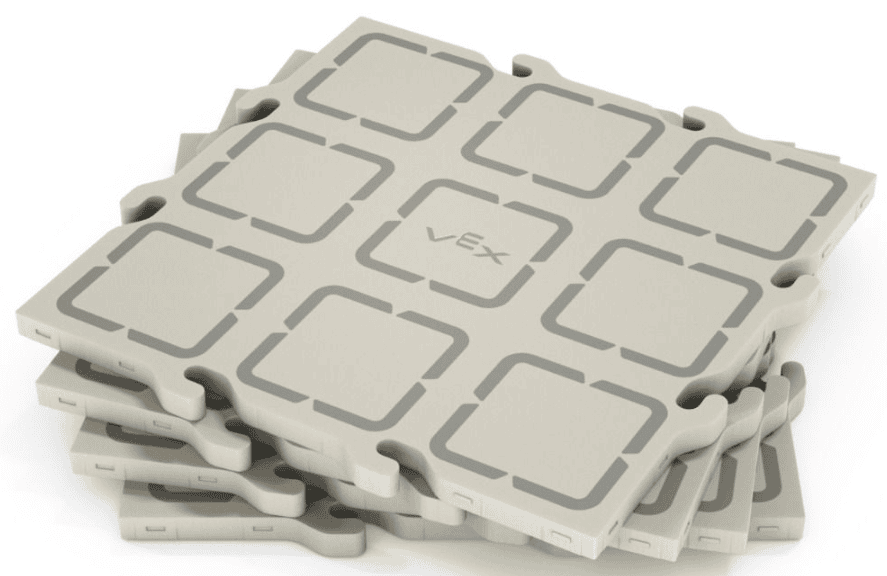

| Плитки поля | 12 | Поверхности, по которым может передвигаться робот. Одно поле состоит из 4 плиток. |
|
|

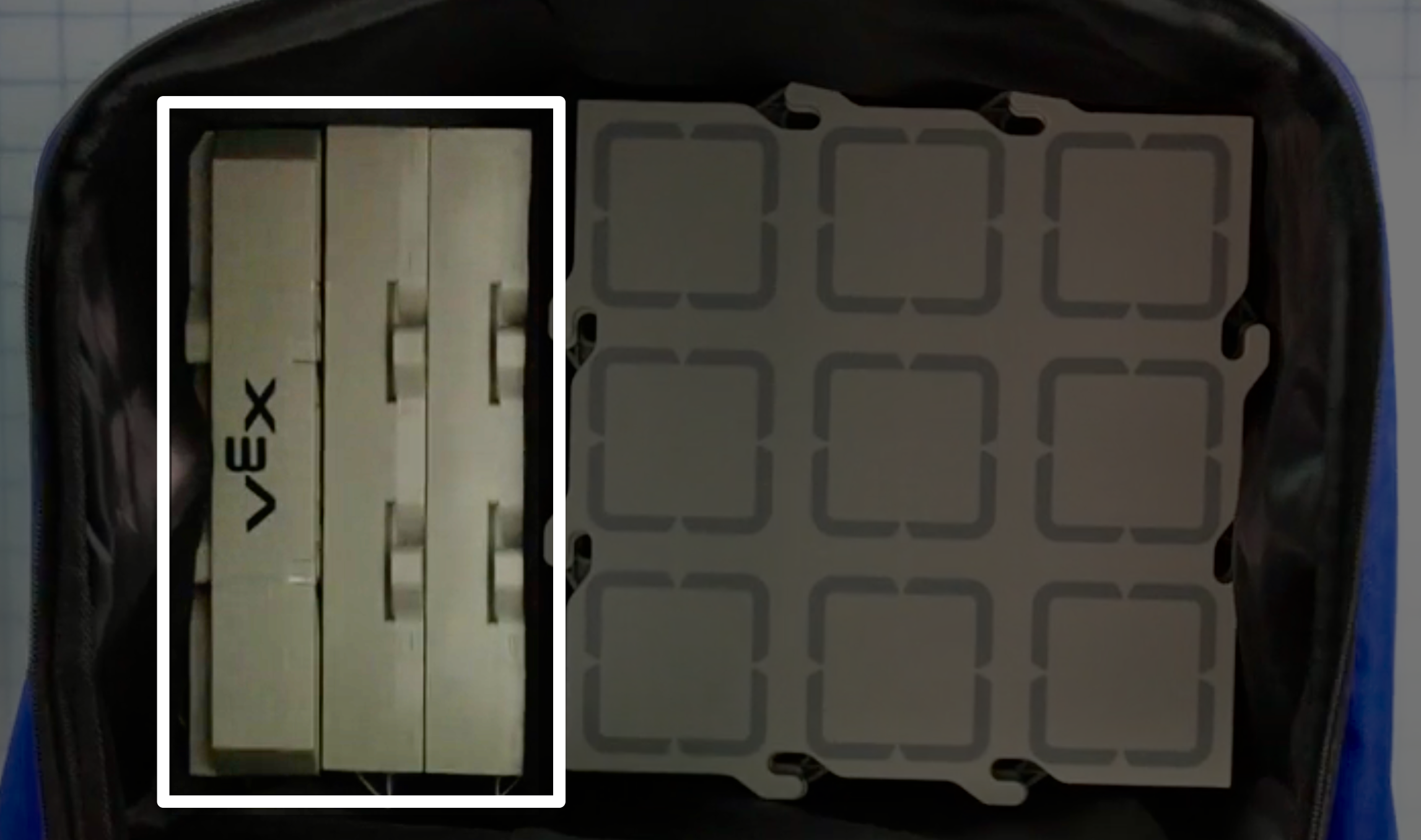

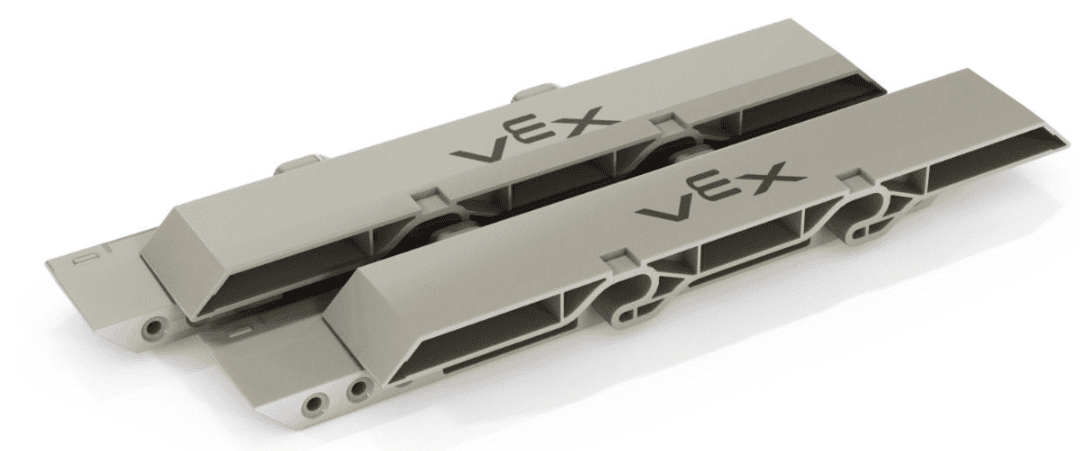

| Полевые стены | 24 | Создает барьер по краю поля AIM. Одно поле имеет 8 стен по периметру. |
|
|

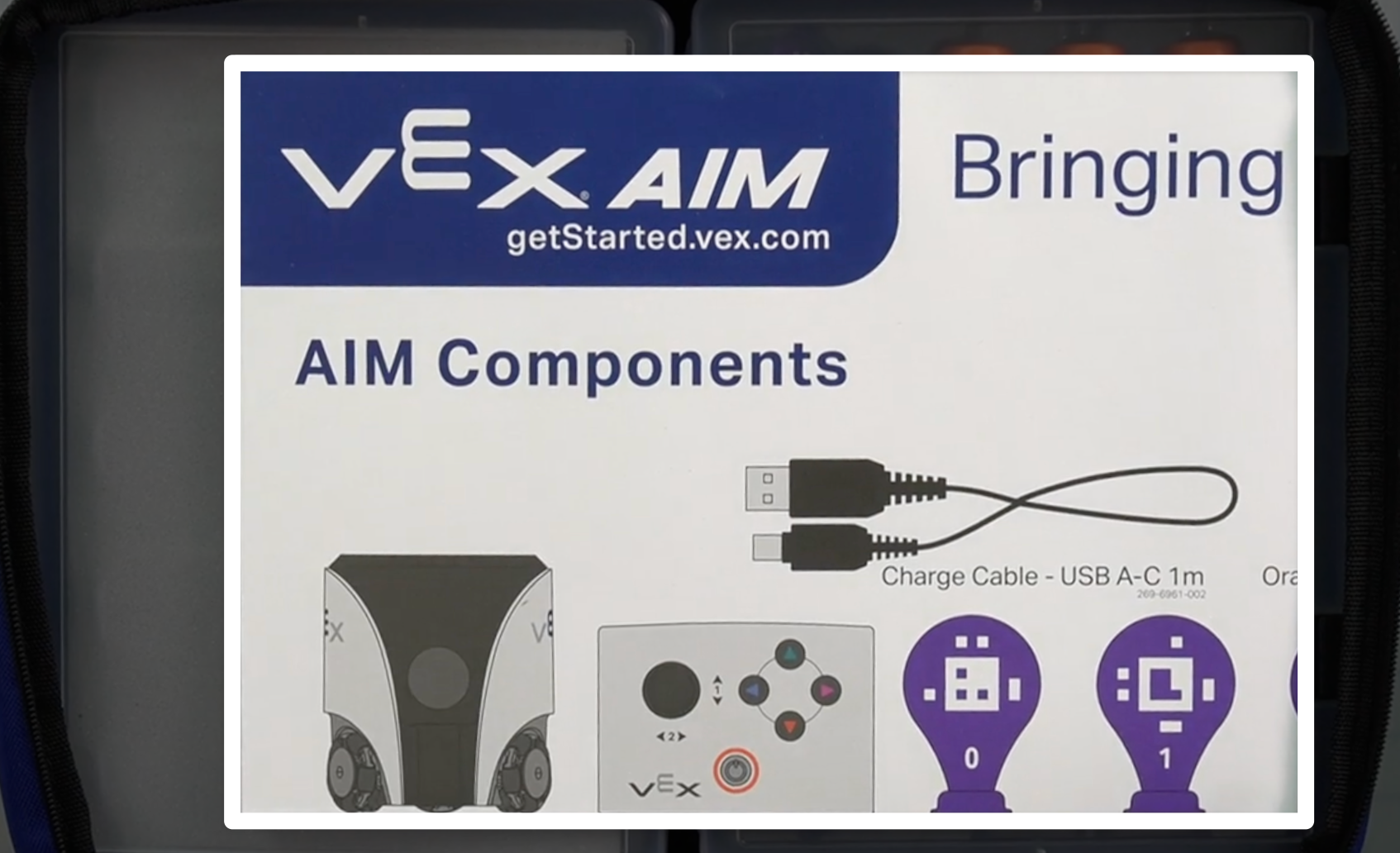

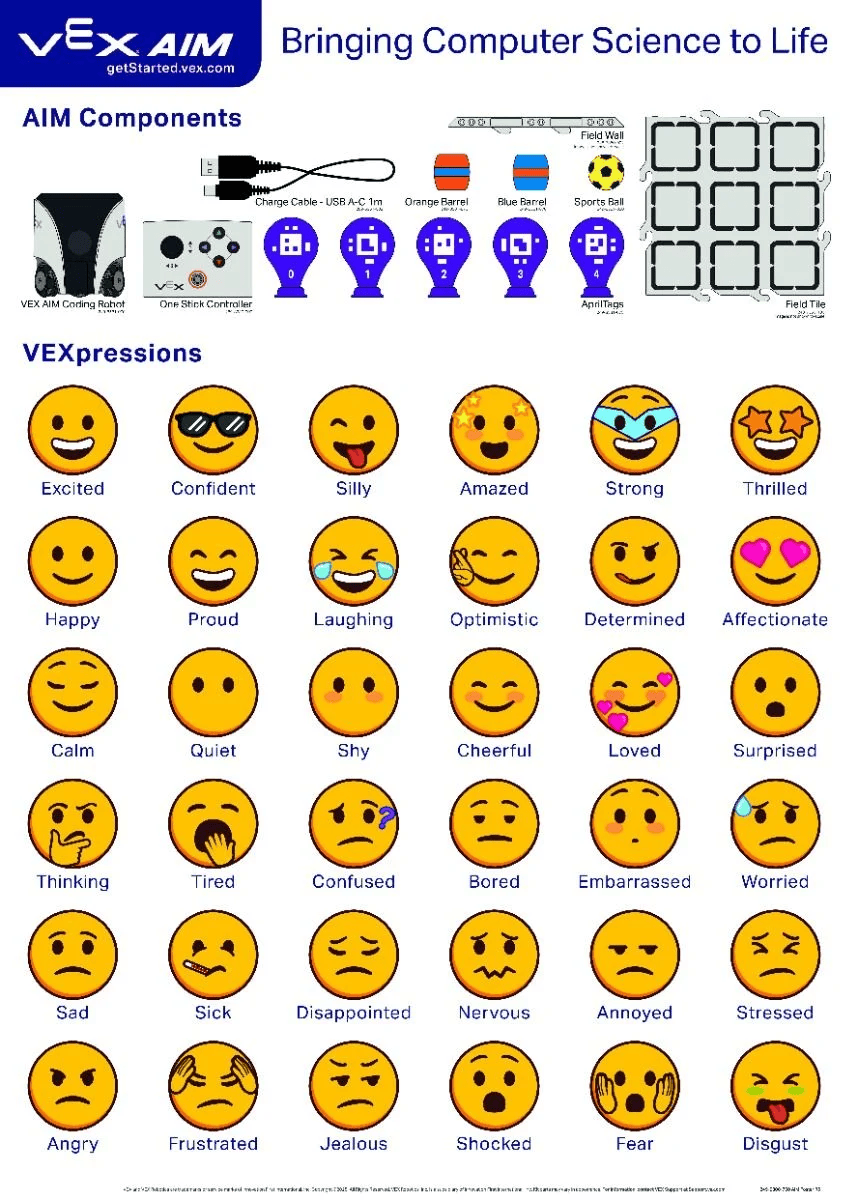

| Плакат с запчастями | 1 | Ресурс для класса, показывающий части набора и все доступные эмодзи. |
|
|

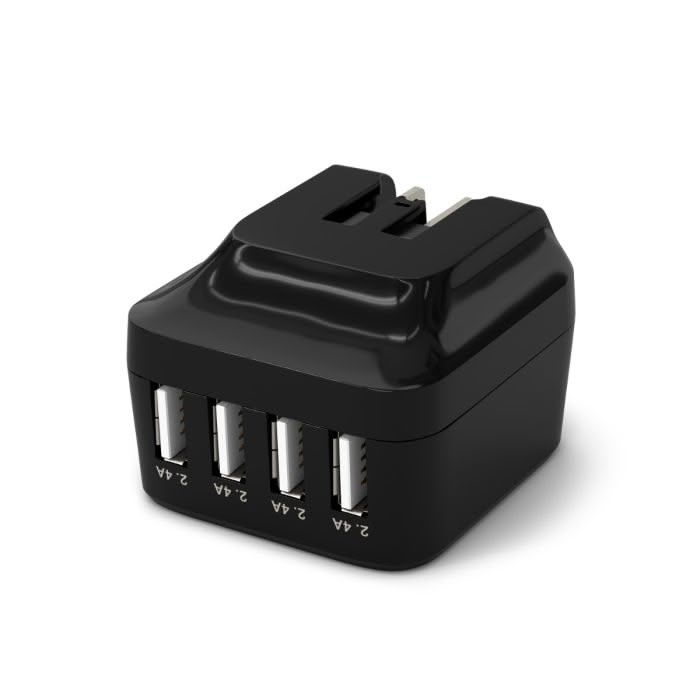

| USB-концентратор для зарядки (4 порта, 48 Вт) | 2 | Используется для одновременной зарядки нескольких роботов или контроллеров. |
Примечание: находится в отделении на молнии на крышке сумки. |
|

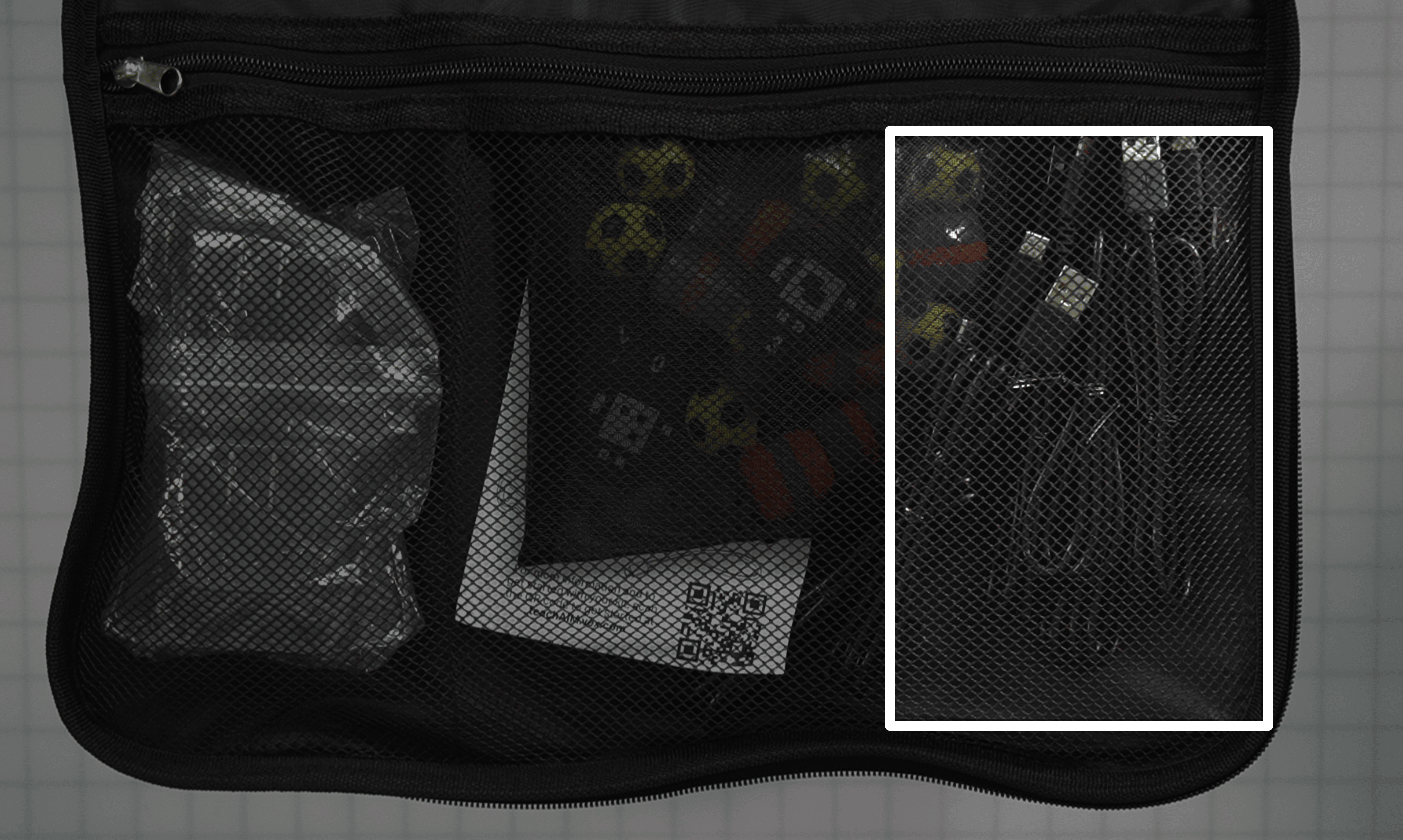

| Дополнительные USB-кабели (переменный ток) 1 м | 6 | Дополнительные кабели для подключения и зарядки роботов и контроллеров. |
Примечание: находится в отделении на молнии на крышке сумки. |
|

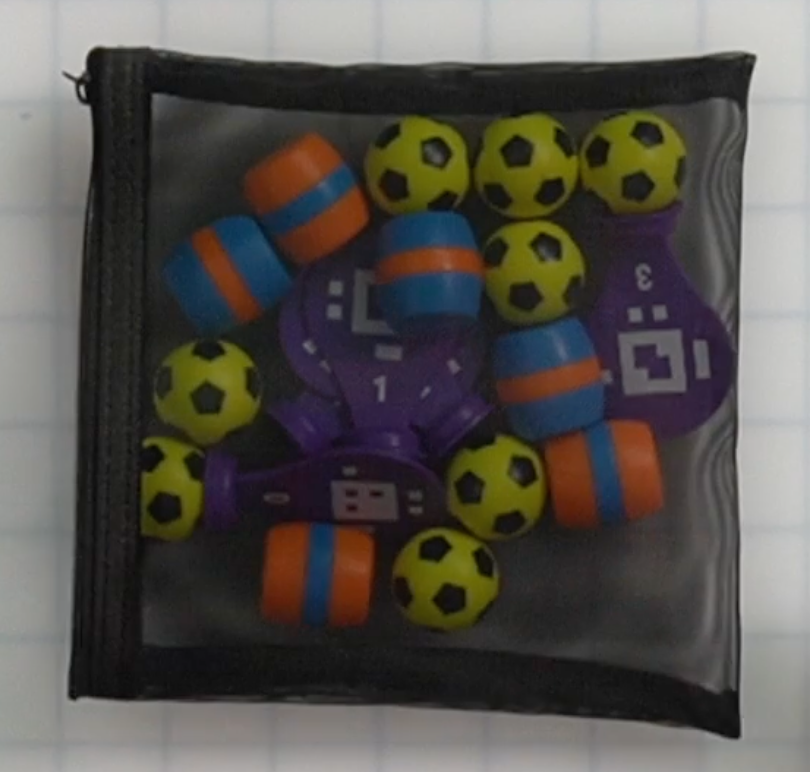

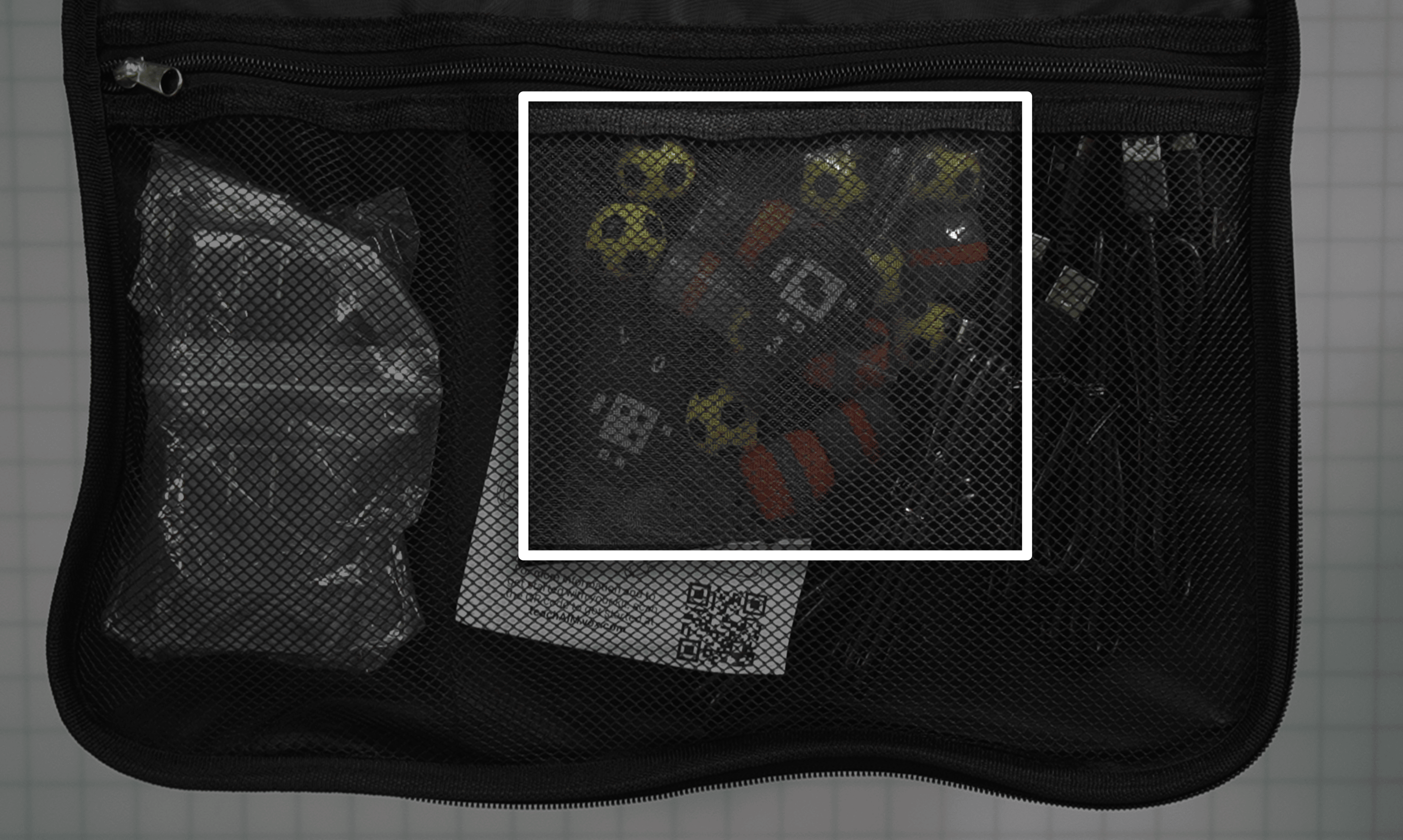

| Сумка для аксессуаров | 1 сумка на молнии |
Для замены объекта или обслуживания роботов по мере необходимости. В пакетике содержится: 8 спортивных мячей; 3 синих и 3 оранжевых бочонка; идентификаторы AprilTag 0–4; 2 шестигранных ключа |
Примечание: находится в отделении на молнии на крышке сумки. |
|
| Шестигранные ключи |
|
2 |
При необходимости снять колеса с робота. Просмотрите эту статью, чтобы узнать больше. | В сумке с аксессуарами и запасными предметами. |
Дальнейшие шаги с вашим пакетом
Как только вы соберете все необходимые материалы и узнаете, где и как они упакованы в сумку, вы сможете подготовить свои наборы VEX AIM для использования учащимися.
- Маркируйте свои наборы. Рекомендуется маркировать каждого робота, контроллер и коробку с комплектом, чтобы их можно было хранить вместе для удобства использования и организации пространства в вашей среде.
- Зарядите своих роботов и контроллеры.
- Получите доступ к VEXcode AIM и обновите прошивку. Наличие актуальной прошивки гарантирует, что робот будет работать так, как и ожидалось.
- Узнайте больше о преподавании с использованием VEX AIM в вашей среде. Посетите TeachAIM.vex.com , чтобы узнать больше об учебных ресурсах, поддержке учителей, VEX Professional Development Plus (PD+) и многом другом.
