System VEX V5 został zaprojektowany od samego początku z myślą o łatwym, podstawowym poziomie i istnieje wiele zasobów, które pomogą Ci rozpocząć pracę z nowym systemem.

Więcej informacji na temat zestawów VEX V5 można znaleźć w tym artykule: Wybierz zestaw robota — rozpocznij pracę z VEX V5.


W tym artykule znajdziesz zasoby, które pomogą Ci w złożeniu pierwszego robota.

Uwaga: W całym tym artykule znajdziesz linki do innych artykułów i zasobów VEX Library , które dostarczą bardziej szczegółowych informacji na każdy temat.


Organizowanie się

Kiedy zaczynasz rozpakowywać zestaw VEX V5, pierwszą rzeczą, która staje się oczywista, jest , jest wiele części. Pierwszym krokiem do sukcesu jest identyfikacja tych części i uporządkowanie ich.


Identyfikacja części

VEX Robotics dzieli swoje części VEX V5 na trzy kategorie:

  1. Elektronika V5
  2. Struktura
  3. Ruch

Elektronika V5 obejmuje urządzenia takie jak mózg robota V5, kontroler V5, inteligentne silniki V5, akumulator robota V5, radio robota V5, czujniki i okablowanie. Części Structure obejmują metalowe kanały C, kanały U, kątowniki, płyty, wstawki i łączniki. Części Motion obejmują wszystkie poruszające się elementy, takie jak koła, koła zębate, zębatki i inne akcesoria.

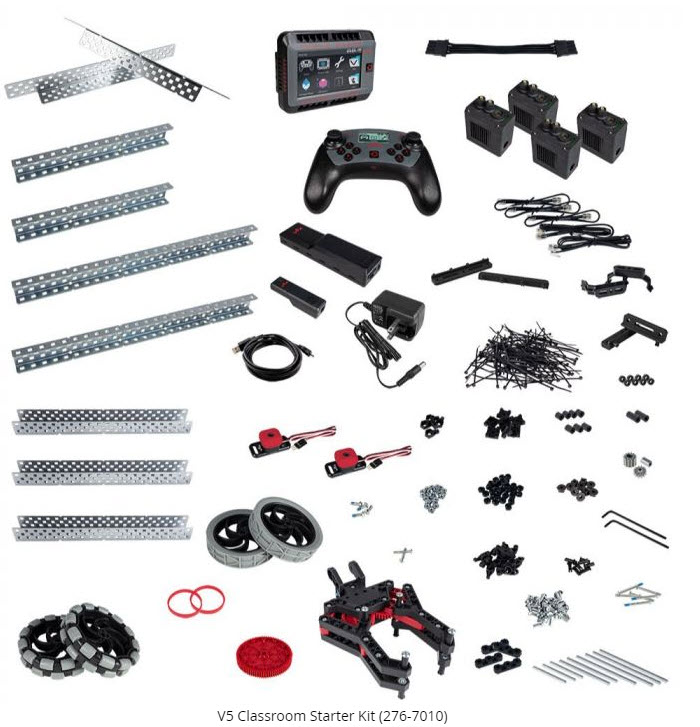

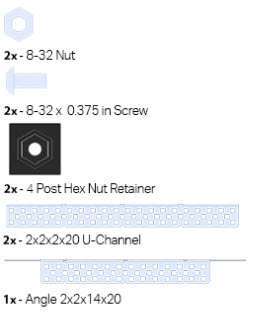

Jednym ze sposobów identyfikacji wszystkich tych części jest spis znajdujący się na początku kompilacji każdego z zestawów:

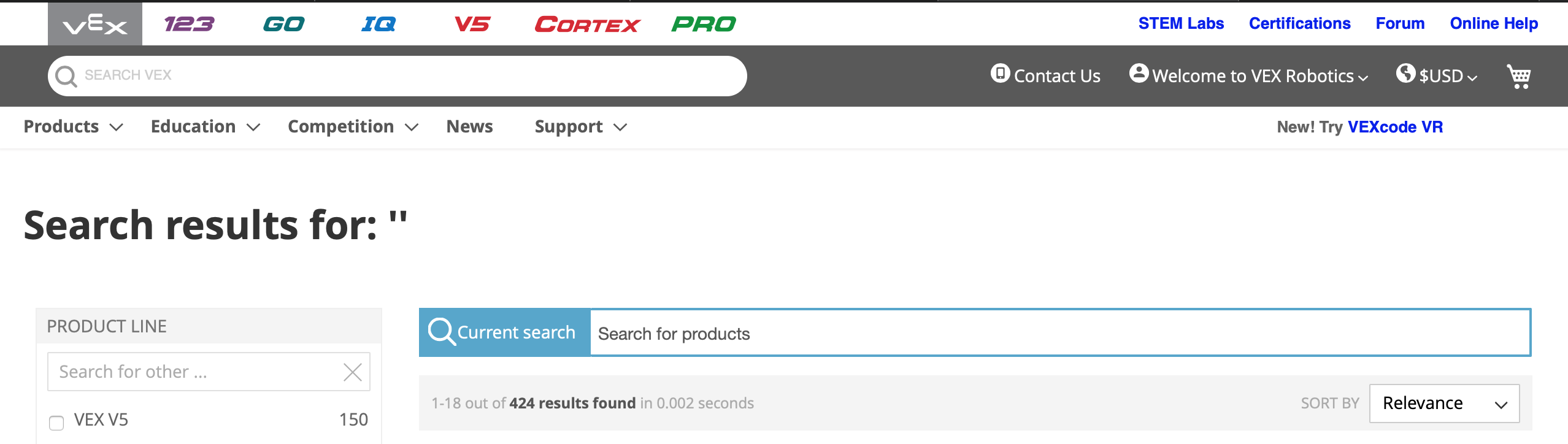

Inną metodą identyfikacji części jest wyszukanie nazwy części/numeru części na liście części zestawu i dopasowanie ich do obrazów części znalezionych na stronie internetowej VEX.

Jak uporządkować części

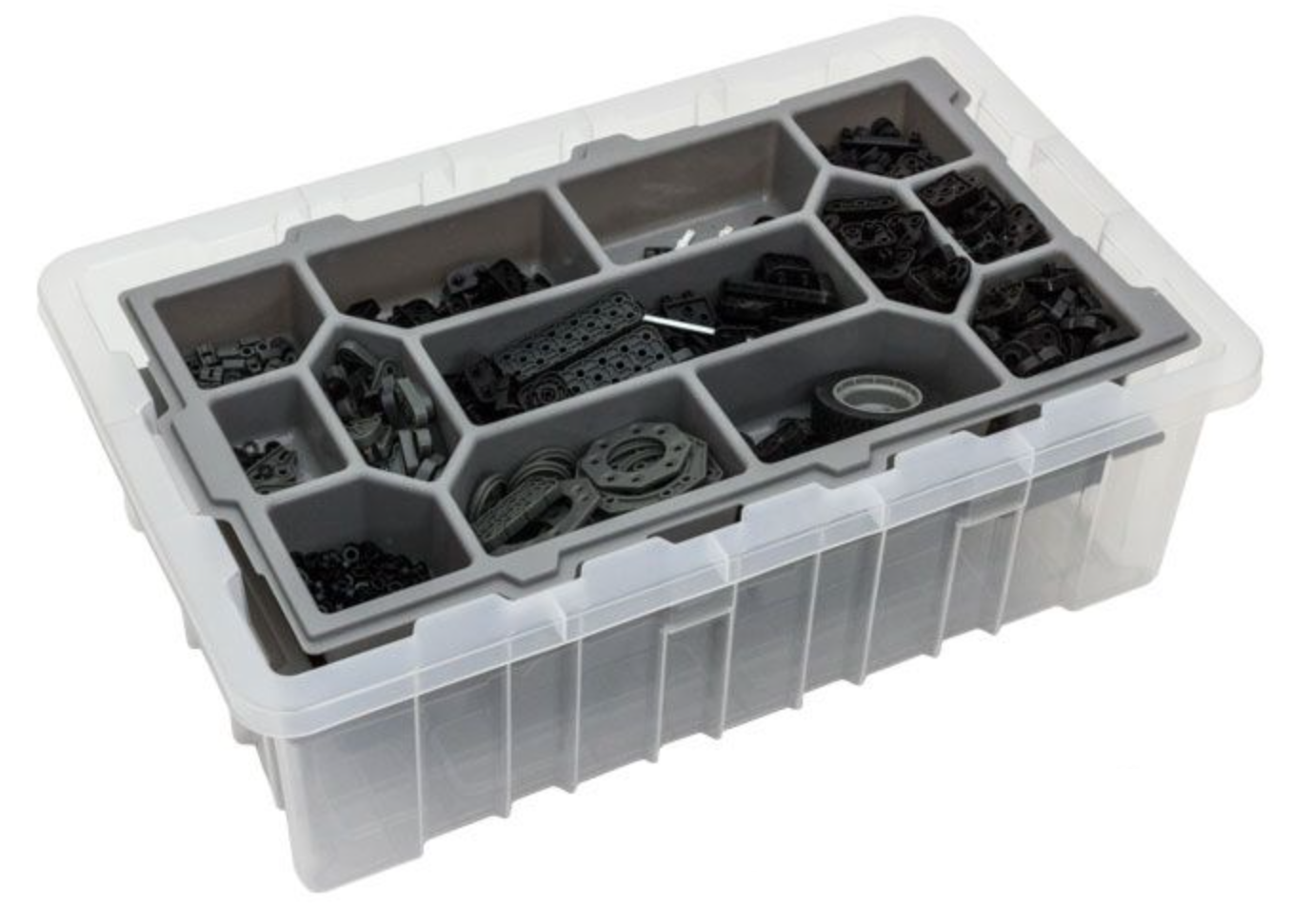

Ważne jest opracowanie sposobu przechowywania i organizacji systemu VEX V5. Wielu użytkowników przechowuje swój system w schowku. VEX ma pojemnik do przechowywania , który zapewnia dobrą opcję przechowywania i organizacji. Pojemnik do przechowywania VEX ma tacę do przechowywania, którą można wygodnie umieścić w górnej części pojemnika, oraz górną pokrywę uformowaną tak, aby umożliwić bezpieczne układanie pojemników jeden na drugim. Przegródki w półce dobrze sprawdzają się w przypadku mniejszych części zestawu. Natomiast większe części można wygodnie zmieścić pod tacą.

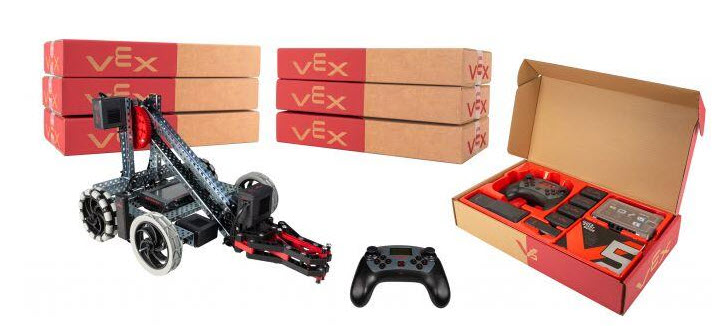

Jeśli masz wiele zestawów, na przykład w klasie, pomocna może być dodatkowa organizacja. Po ustaleniu systemu organizacyjnego dla każdego zestawu pomocne może być utworzenie etykiet lub etykiet ze zdjęciami, aby pomóc uczniom w umieszczeniu części zestawu w wyznaczonym miejscu.


Pomocne jest również oznaczenie każdego zestawu unikalną nazwą, np. Zestaw A, Zestaw B, Zestaw C itp. Oznaczenie mózgu robota V5, kontrolera V5, inteligentnego akumulatora V5, radia robota V5 i ładowarki akumulatora robota V5 unikalną nazwą zestawu pomoże ustalić, które urządzenie należy do którego zestawu.


Wstępna konfiguracja zestawu – Rozpocznij pracę z VEX V5 to kolejne pomocne odniesienie.


Zasilanie

Po zapoznaniu się z częściami zestawu i jego uporządkowaniu, następnym krokiem jest przygotowanie mózgu robota V5 i kontrolera V5 do użycia. Obejmuje to:

  • Ładowanie kontrolera V5.
  • Ładowanie akumulatora robota V5.
  • Podłączanie mózgu robota V5 za pomocą kabla zasilającego akumulatora do akumulatora robota V5.
  • Podłączanie mózgu robota V5 za pomocą inteligentnego kabla V5 do radia robota V5.

Ponadto Twój kontroler V5 będzie musiał zostać sparowany z V5 Robot Brain, a Twoje V5 Robot Brain będzie wymagało aktualizacji oprogramowania sprzętowego.


Aby Ci pomóc, w Bibliotece VEX znajduje się artykułów zawierających szczegółowe informacje na temat wykonania każdego z tych zadań. Artykuły są wymienione poniżej.

Ładowanie kontrolera V5

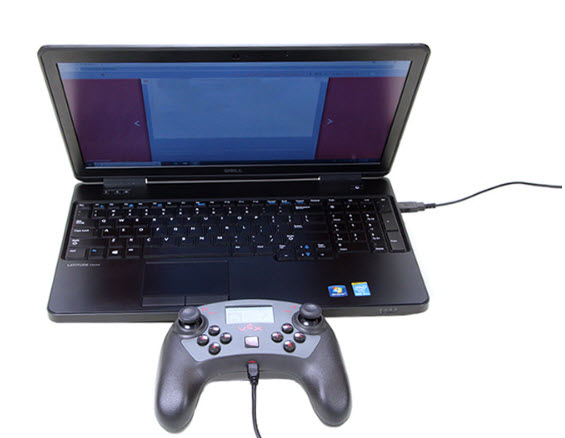

Ładowanie kontrolera odbywa się za pomocą połączenia USB.


Aby uzyskać więcej informacji na temat kontrolera, zobacz:

Ładowanie akumulatora robota V5

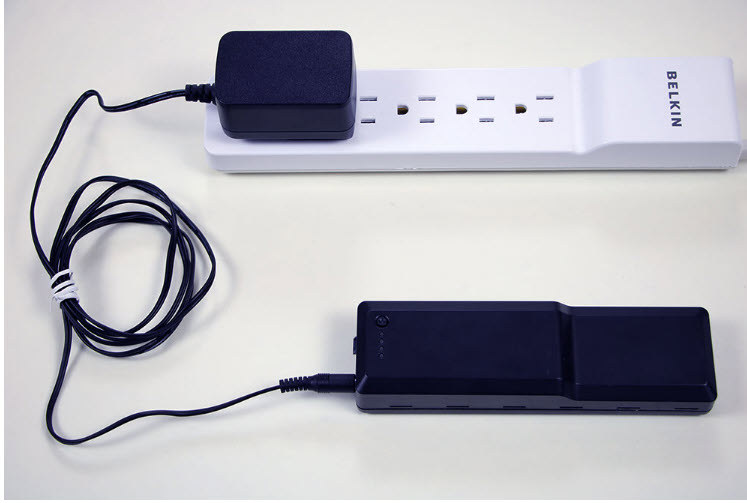

Następnym krokiem w zasileniu systemu VEX V5 jest naładowanie akumulatora robota V5. Można to osiągnąć za pomocą ładowarki akumulatorów V5.

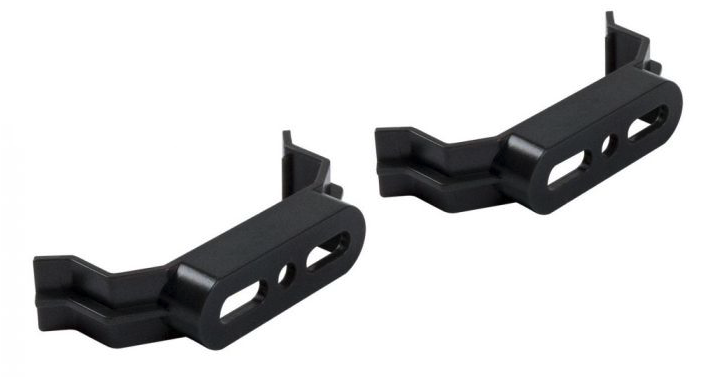

Akumulator robota V5 można solidnie przymocować do robota za pomocą zacisków akumulatora V5.

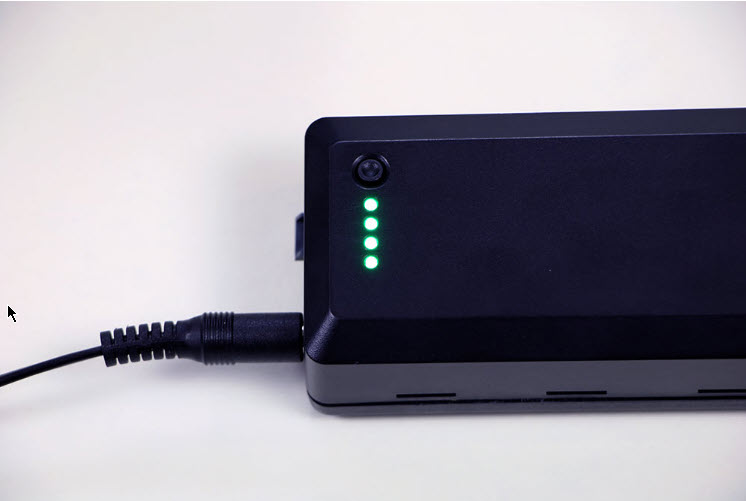

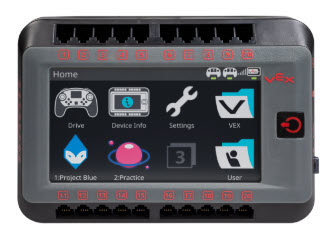

Bateria robota V5 posiada wskaźniki LED informujące o stanie baterii.

Więcej informacji na temat ładowania akumulatora robota V5 można znaleźć w:

Podłączanie mózgu robota V5 do akumulatora robota V5

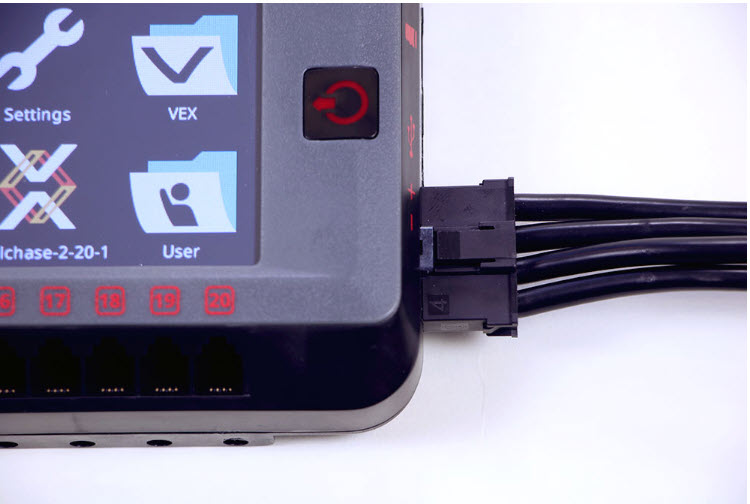

Po naładowaniu akumulatora robota V5 należy go podłączyć do mózgu robota V5. Można to osiągnąć za pomocą kabla akumulatora V5. Kabel akumulatora V5 ma zatrzask blokujący i można go włożyć tylko w jednym kierunku. Kabel należy mocno włożyć do mózgu robota V5 i akumulatora robota V5, aż zablokuje się na swoim miejscu.

Więcej informacji na temat podłączania akumulatora robota V5 do mózgu robota V5 można znaleźć w:

Uwaga: Kable akumulatorowe są dostępne w różnych długościach.



Podłączanie mózgu robota V5 za pomocą inteligentnego kabla V5 do radia robota V5

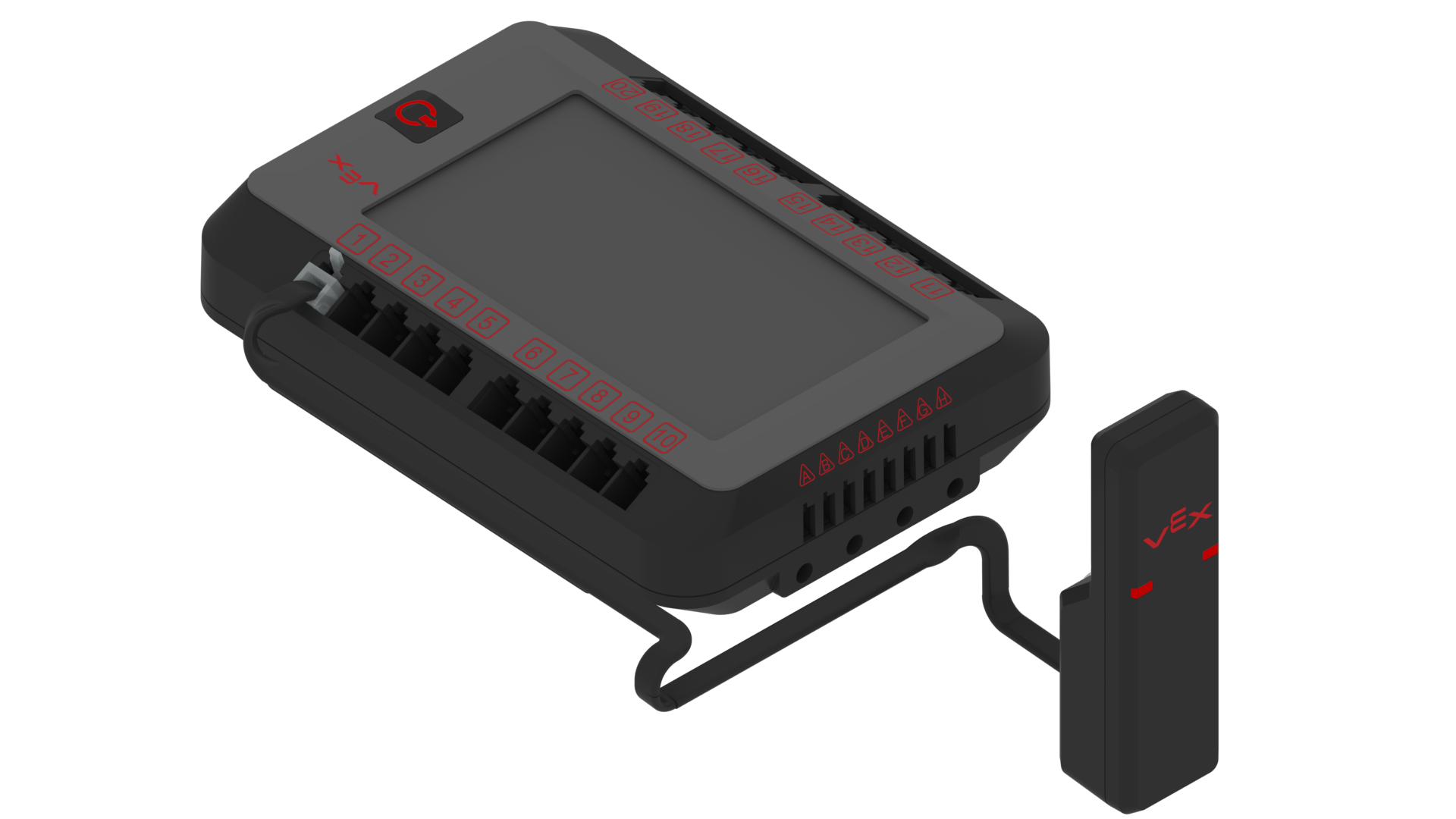

Mózg robota V5 i jego kontroler V5 komunikują się bezprzewodowo za pomocą radia robota V5. Brain robota V5 i radio robota V5 są połączone za pomocą kabla Smart V5 pomiędzy portem inteligentnym radia robota V5 a dowolnym z 21 portów inteligentnych w mózgu robota V5. Kabel V5 Smart Cable ma zatrzask blokujący i można go włożyć tylko w jednym kierunku. Kabel należy mocno włożyć do obu urządzeń, aż wypustki złączy V5 Smart Cable zablokują się na swoim miejscu.


Radio Robot V5 posiada wskaźniki LED pokazujące stan radia. Aby uzyskać więcej informacji, zobacz: Połącz się z polem zawodów – Roboty konkursowe dla VEX V5.

Poniższe artykuły mogą pomóc w podłączeniu radia robota V5



Parowanie mózgu robota V5 i kontrolera V5

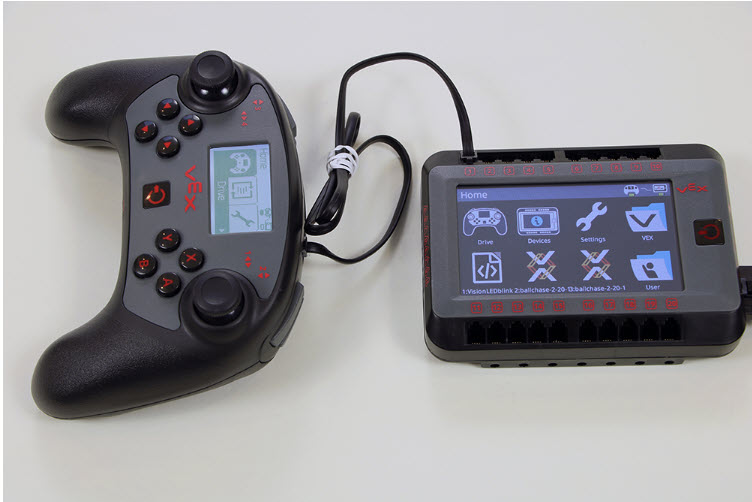

Gdy zarówno mózg robota V5, jak i kontroler V5 będą naładowane, konieczne będzie ich sparowanie w celu nawiązania komunikacji. Osiąga się to poprzez połączenie tych dwóch elementów za pomocą inteligentnego kabla V5 i włączenie zasilania robota V5 Robot Brain.

Gdy kontroler V5 i mózg robota V5 zostaną pomyślnie sparowane, nie będzie już trzeba tego robić ponownie. Więcej informacji na temat parowania kontrolera V5 z mózgiem robota V5 można znaleźć w częściPołączenie bezprzewodowe (parowanie) – kontroler dla VEX V5.

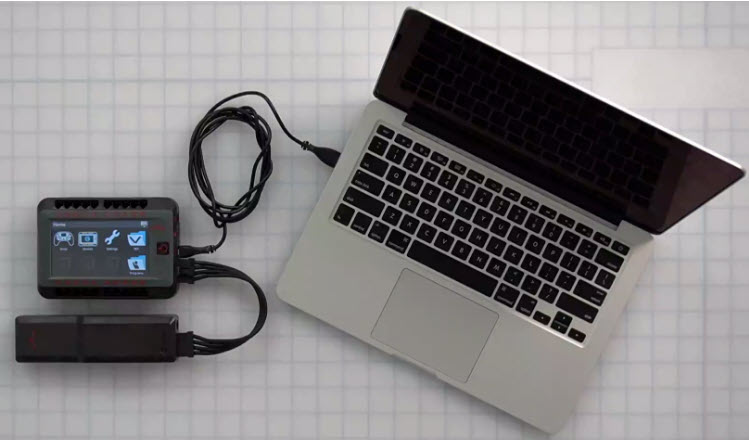

Aktualizacja oprogramowania sprzętowego

Wiele produktów VEX V5 zawiera własne wewnętrzne procesory i działa na specjalnym systemie operacyjnym. To oprogramowanie to oprogramowanie sprzętowe VEX V5 i nosi nazwę VEXos. Aby nowe urządzenie działało prawidłowo, ważne jest, aby zaktualizować oprogramowanie sprzętowe nowego sprzętu.


Więcej informacji na temat aktualizacji oprogramowania sprzętowego można znaleźć w tych dwóch artykułach:




Pomoc z instrukcjami

Istnieje wiele możliwości zbudowania pierwszego robota. Niezależnie od tego, czy będzie to Clawbot V5, którego instrukcji dołączono do zestawu startowego Classroom Starter Kit, jedna z wielu wersji znalezionych na stronie VEX Robotics, czy też jedna z wersji znalezionych w laboratoriach STEM; zaleca się rozpoczęcie od zestawu instrukcji w celu zapoznania się z systemem VEX V5 przed złożeniem pierwszego, zaprojektowanego na zamówienie robota.


Przegląd instrukcji budowania

Jeden z rodzajów instrukcji budowy robota nosi nazwę Builds. Niektóre są określane jako Konstrukcje „bohatera”. Są to roboty startowe do Konkursu Robotyki VEX.

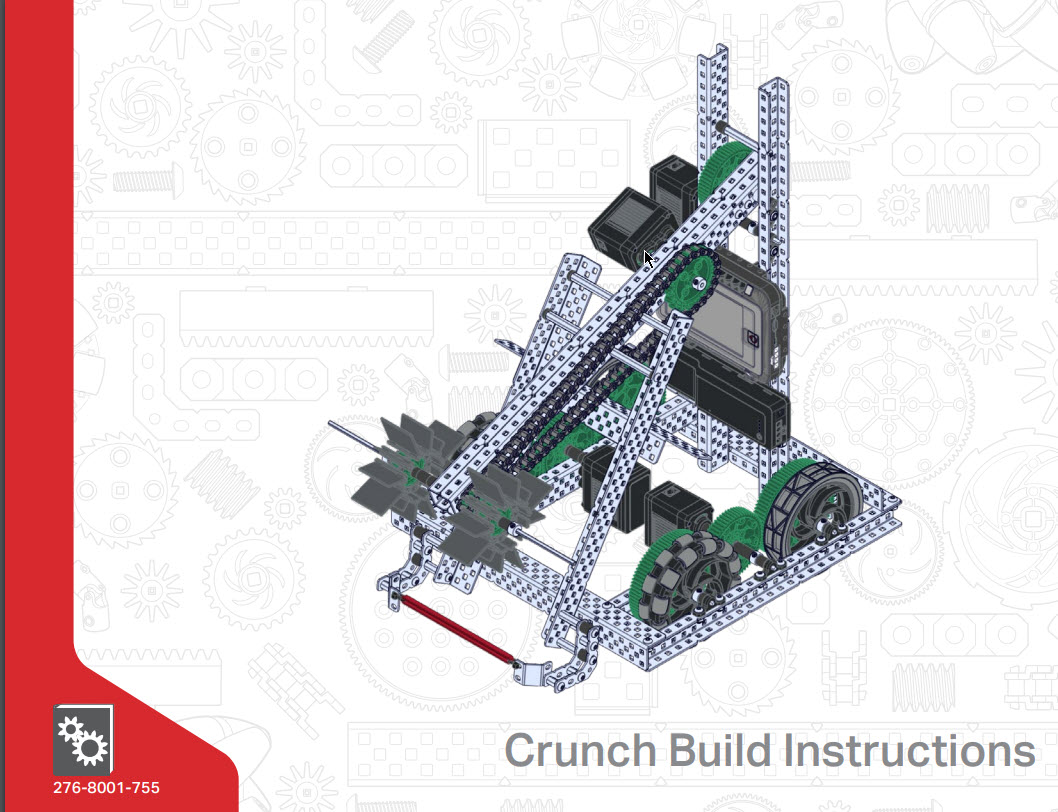

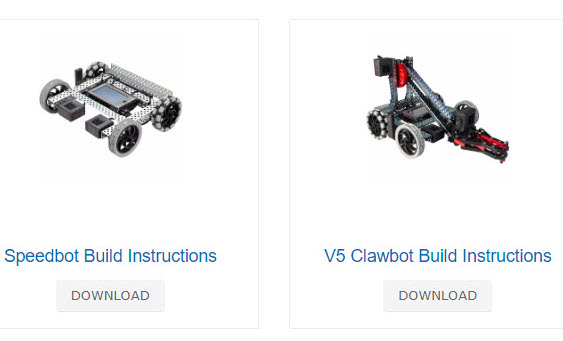

Kompilacje to albo dokumenty drukowane, takie jak Instrukcje budowania Clawbot V5 , które znajdują się w zestawie startowymClassroom , albo plik .pdf, który można pobrać ze strony VEX Robotics.


Każdy z tych modeli zawiera zestaw przydatnych wskazówek, pełny spis wszystkich potrzebnych części oraz szczegółowe instrukcje, które poprowadzą Cię przez cały proces budowania.



Omówienie instrukcji budowy laboratorium STEM

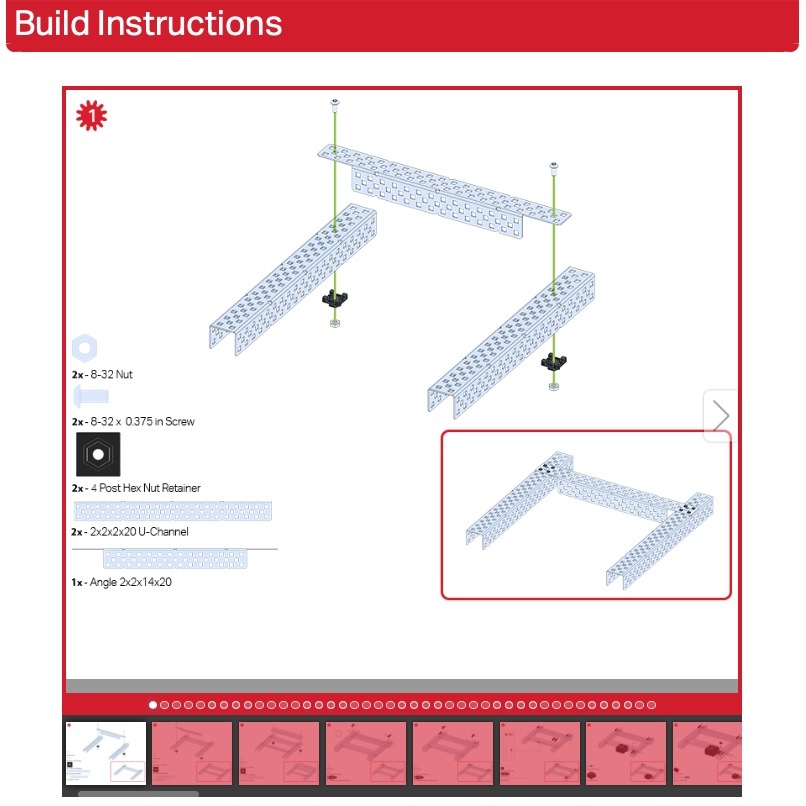

Instrukcje budowania laboratorium STEM są częścią zabawnych i edukacyjnych zajęć V5 STEM Labs. Instrukcje te zawierają wszystkie informacje, które można znaleźć w innych kompilacjach.


Niektóre wersje internetowe kompilacji STEM Lab zawierają dodatkowe pomoce nawigacyjne.


  • Indeks pokazu slajdów - nawiguj, wybierając slajd.
  • Pasek menu pokazu slajdów - nawiguj wybierając okrąg powiązany ze slajdem.
  • Strzałki do przodu/do tyłu — przewijanie pokazu slajdów do przodu lub do tyłu o jeden slajd.
  • Nawigacja po laboratorium STEM — zapewnia nawigację po laboratorium STEM.

Przydatne wskazówki dotyczące korzystania z instrukcji budowania

Istotną częścią projektowania i procesu edukacyjnego jest popełnianie błędów. Kiedy będziesz budować swojego pierwszego robota, będziesz doświadczał tego procesu.

Oto kilka wskazówek, które pomogą ograniczyć niektóre błędy, które można popełnić:


Inwentarz części - Przed rozpoczęciem każdego kroku pamiętaj o zebraniu wszystkich właściwych części.

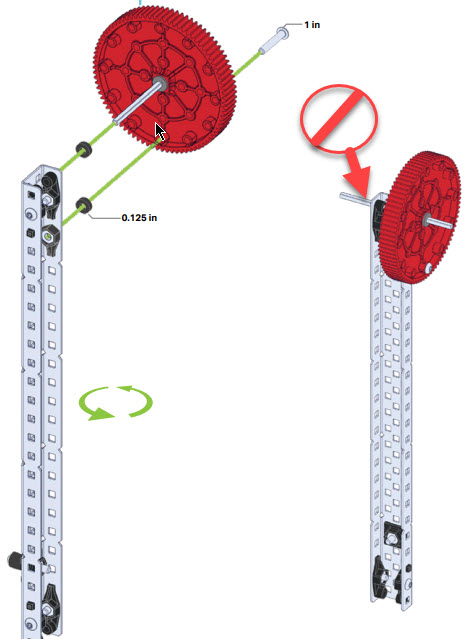

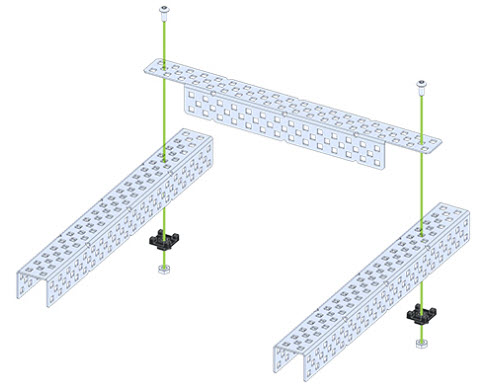

Zielone linie – Wiele ilustracji przedstawiających montaż zawiera zielone linie wskazujące, gdzie powinny znaleźć się części.


Orientacja części - Zwróć szczególną uwagę na orientację części na ilustracjach. Na przykład bieg umieszczony po niewłaściwej stronie kanału C nie będzie działał, ponieważ nie będzie zgodny z kołem napędowym inteligentnego silnika, który będzie poruszał biegiem.

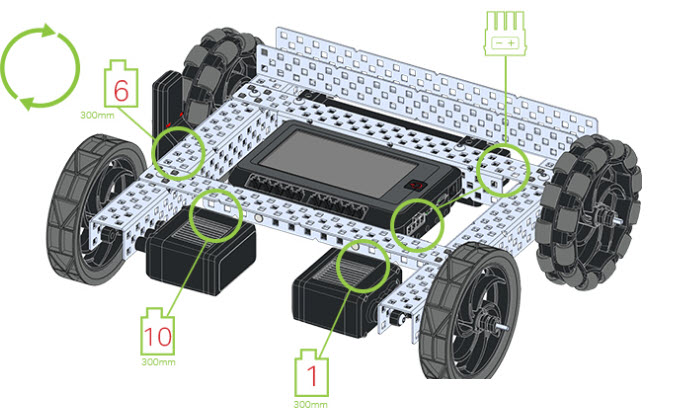

Oznaczenia dotyczące podłączania kabli - Podczas podłączania Smart Cables pomiędzy urządzeniem a robotem V5 Robot Brain zapis liczbowy wskazuje numer Smart Port w V5 Robot Brain, do którego należy podłączyć kabel.


Wskazówki montażowe

Oprócz wielu wskazówek zawartych w instrukcji budowy, poniżej znajduje się kilka dodatkowych ogólnych wskazówek dotyczących montażu, które pomogą Ci w tworzeniu pierwszego robota.

Informacje o częściach

System VEX V5 składa się z wielu różnych typów części. Zastąpienie niewłaściwej części zestawu instrukcji w większości przypadków nie działa. Zrozumienie części V5 może być bardzo pomocne.

Montaż łańcucha i bieżników zbiornika

System VEX V5 posiada łańcuchy i gąsienice zbiornika, które można stosować z zębatkami. Części te są montowane poprzez łączenie ze sobą poszczególnych ogniw, co pozwala na użycie niestandardowych długości pomiędzy zębatkami. Ogniwa można złożyć, łącząc je pod niewielkim kątem, wyrównując otwór w jednym łączu z występem w następnym. Następnie przekręć dwa ogniwa, aż zatrzasną się w całość.

Przykład łańcucha o dużej wytrzymałości.

Przykład bieżników czołgów.

Aby zdemontować ogniwa bieżnika łańcucha/zbiornika, należy wykonać odwrotną procedurę.

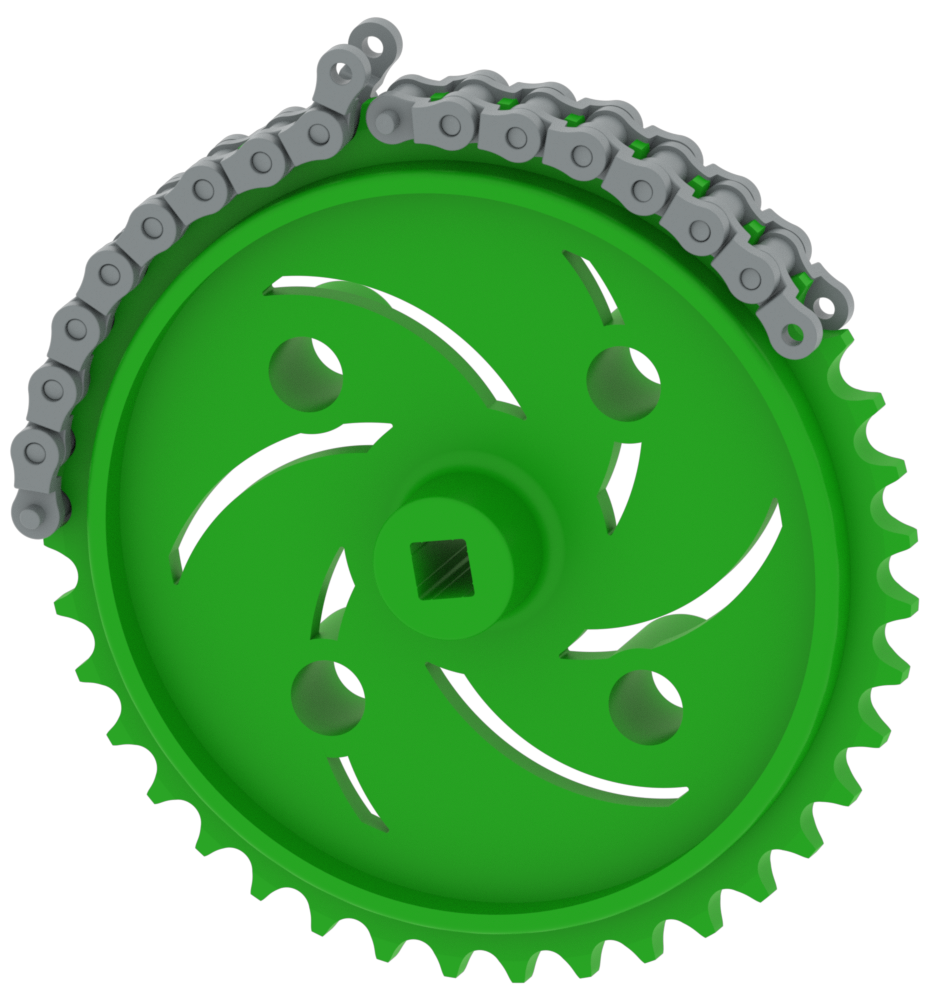

Jedną z technik, która może być pomocna przy łączeniu dwóch końców zmontowanego bieżnika łańcucha/zbiornika, jest ułożenie bieżnika łańcucha/zbiornika na kole zębatym podczas łączenia dwóch końców.


Co jest następne?

Po złożeniu pierwszego robota możesz go teraz zaprogramować! Artykuł Coding with VEXcode V5 – Pierwsze kroki z VEX V5 pomoże Ci rozpocząć programowanie robota.

Następną przygodą będzie zaprojektowanie własnego robota. Gdy będziesz gotowy do rozpoczęcia budowy swojego pierwszego robota zaprojektowanego na zamówienie, poniższe artykuły będą Ci pomocne:

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
