Parowanie kontrolera IQ (2. generacji) lub EXP z GO Brain

W tym artykule dowiesz się, jak sparować kontroler IQ (2. generacji) lub kontroler EXP z GO Brain. Jest to przydatne do sterowania bazą kodu GO lub inną kompilacją GO za pomocą kontrolera.

Przed rozpoczęciem procesu parowania upewnij się, że zarówno urządzenie GO Brain, jak i kontroler mają najnowszą wersję oprogramowania sprzętowego i naładowane, aby zapobiec zakłóceniom podczas procesu parowania. Informacje na temat ładowania i aktualizacji oprogramowania sprzętowego można znaleźć w następujących artykułach:

DZIŚ Mózg:

Kontroler IQ (2. generacji):

Kontroler EXP:

Uwaga: Parowanie kontrolera i urządzenia GO Brain jest tymczasowe. Po wyłączeniu urządzeń należy powtórzyć poniższe kroki, aby ponownie nawiązać połączenie.

Parowanie kontrolera z urządzeniem GO Brain

Poniższe animacje przedstawiają proces parowania kontrolera IQ (2. generacji) z mózgiem GO. Jednakże wszystkie kroki nadal obowiązują podczas parowania kontrolera EXP z GO Brain.

Schemat przedstawiający bazę GO Code Base i kontroler IQ 2nd Gen. Pomiędzy nimi znajduje się czerwona strzałka wskazująca, że znajdują się one blisko siebie.

Umieść GO Brain i kontroler w bliskiej odległości.

Włącz GO Brain i kontroler.

Aby włączyć GO Brain, naciśnij przycisk znajdujący się na środku Brain. Aby włączyć kontroler, naciśnij przycisk zasilania znajdujący się na środku kontrolera. Oba te procesy pokazano na tym filmie.

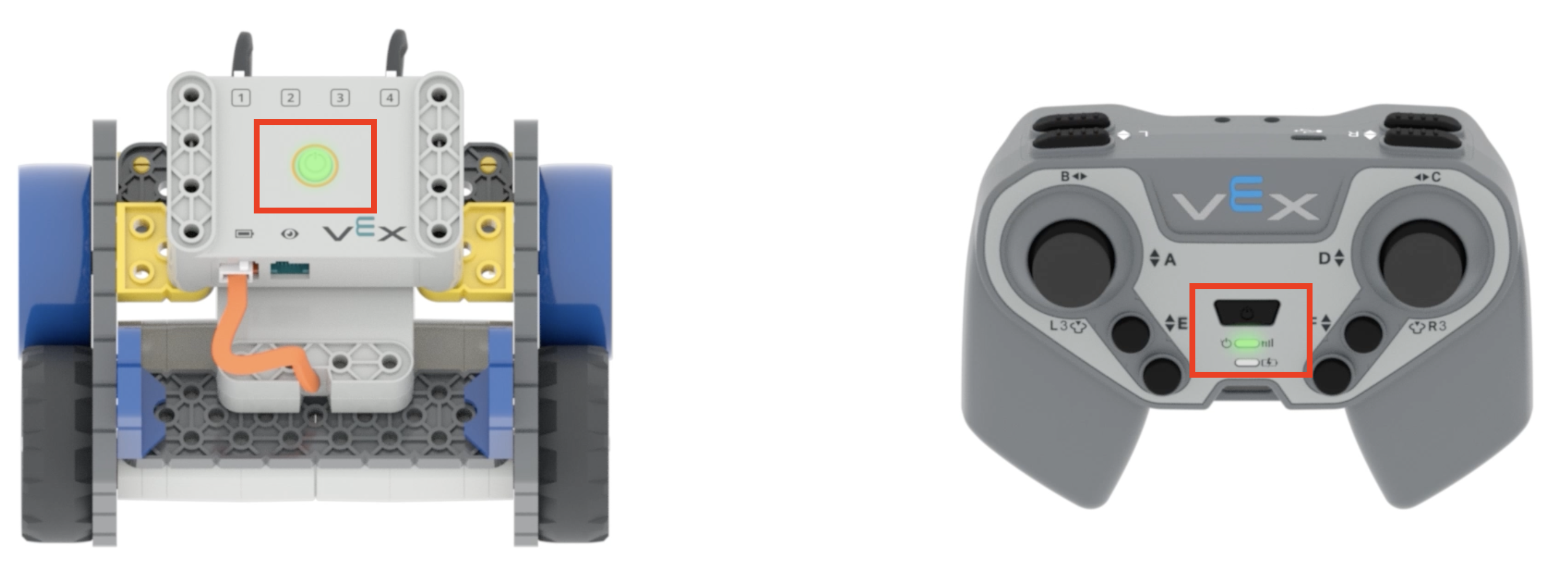

GO Code Base obok kontrolera IQ 2. generacji. Oba urządzenia mają świecące na zielono przyciski zasilania, które informują, że są włączone.

Diody LED na obu urządzeniach powinny świecić na zielono, wskazując, że są włączone.

Przełącz GO Brain w tryb parowania, szybko dwukrotnie dotykając przycisku zasilania GO Brain.

Dioda LED przycisku zasilania zacznie świecić na żółto, sygnalizując, że urządzenie GO Brain znajduje się teraz w trybie parowania. Proces ten pokazano na tym filmie.

Następnie przełącz kontroler w tryb parowania. Postępuj zgodnie z poniższymi instrukcjami, w zależności od tego, czy używasz kontrolera IQ (2. generacji) czy EXP.

  • Kontroler IQ (2. generacji): Przytrzymaj dwa przyciski naramienne oznaczone „R-Up” i „R-Down”, a następnie naciśnij dwukrotnie przycisk zasilania kontrolera. Proces ten pokazano na tym filmie.
  • Kontroler EXP: Przytrzymaj dwa przyciski naramienne oznaczone „R1” i „R2”, a następnie naciśnij dwukrotnie przycisk zasilania kontrolera.

Po przejściu w tryb parowania dioda LED na kontrolerze będzie migać na żółto, wskazując, że kontroler jest gotowy do parowania.

Jak pokazano na tej animacji, gdy oba urządzenia znajdą się w trybie parowania, zostaną ze sobą sparowane, a dioda LED na obu urządzeniach zacznie migać na zielono po ich połączeniu.

Konfiguracja domyślna

Po sparowaniu kontrolera z GO Brain poniżej przedstawiono domyślną konfigurację silników i czujników.

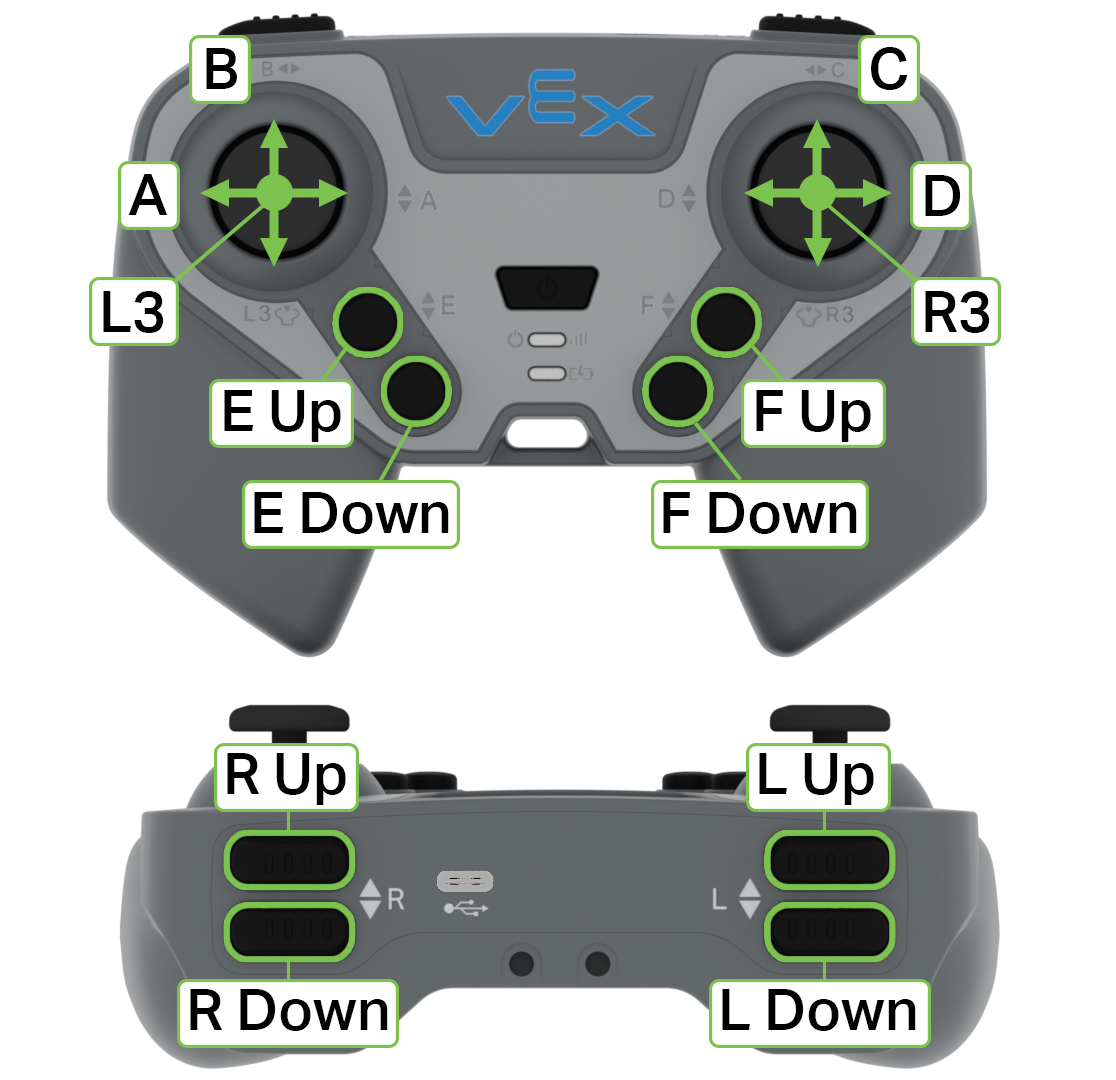

Schemat kontrolera IQ (2. generacja) z opisanymi przyciskami i joystickami. Powyżej przedstawiono widok kontrolera z przodu, z osią lewego joysticka oznaczoną jako A i B. Środkowy przycisk lewego joysticka oznaczony jest jako L3. Dwa okrągłe przyciski pod lewym joystickiem są oznaczone jako E Up i E Down. Osie prawego joysticka są oznaczone jako C i D. Środkowy przycisk prawego joysticka jest oznaczony jako R3. Dwa okrągłe przyciski znajdujące się pod prawym joystickiem są oznaczone jako F Up i F Down. Poniżej znajduje się widok górnej części kontrolera, pokazujący przyciski na ramionach. Dwa przyciski po lewej stronie kontrolera są oznaczone jako L Up i L Down, a dwa przyciski po prawej stronie kontrolera są oznaczone jako R Up i R Down.

Kontroler IQ (2. generacji):

Wszystkie silniki układu napędowego są sterowane za pomocą Right Arcade. Oznacza to, że ruchem do przodu, do tyłu, w lewo i w prawo steruje się prawym joystickiem.

  • Układ napędowy: Prawy silnik w porcie 1 i lewy silnik w porcie 4.
  • E Up/E Down: steruje dodatkowym silnikiem, diodą LED lub magnesem w porcie 2.
  • F w górę/F w dół: steruje dodatkowym silnikiem, diodą LED lub magnesem w porcie 3.

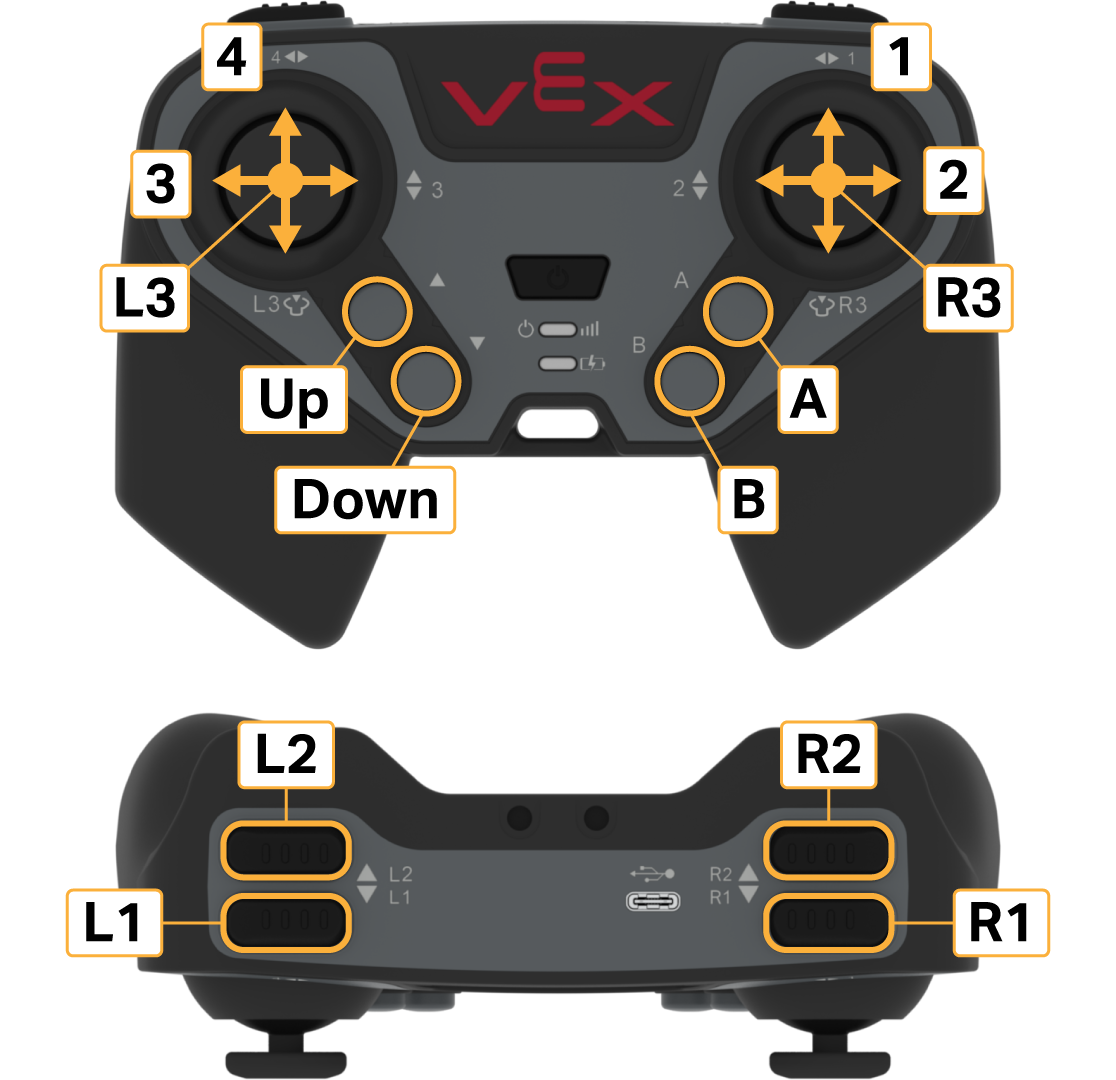

Schemat kontrolera EXP z opisanymi przyciskami i joystickami. Powyżej przedstawiono widok kontrolera z przodu, z osią lewego joysticka oznaczoną jako 3 i 4. Środkowy przycisk lewego joysticka oznaczony jest jako L3. Dwa okrągłe przyciski pod lewym joystickiem są oznaczone jako W górę i W dół. Osie prawego joysticka są oznaczone jako 1 i 2. Środkowy przycisk prawego joysticka jest oznaczony jako R3. Dwa okrągłe przyciski pod prawym joystickiem są oznaczone jako A i B. Poniżej znajduje się widok górnej części kontrolera, aby pokazać przyciski barkowe. Dwa przyciski po lewej stronie kontrolera są oznaczone jako L1 i L2, a dwa przyciski po prawej stronie kontrolera są oznaczone jako R1 i R2.

Kontroler EXP:

Sterowanie wszystkimi silnikami układu napędowego odbywa się za pomocą Right Arcade. Oznacza to, że ruchy do przodu, do tyłu, w lewo i w prawo można kontrolować za pomocą prawego joysticka.

  • Układ napędowy: Silnik prawy w porcie 1 i silnik lewy w porcie 4.
  • W górę/w dół: steruje dodatkowym silnikiem, diodą LED lub magnesem w porcie 2.
  • A/B Down: steruje dodatkowym silnikiem, diodą LED lub magnesem w porcie 3.

Wskazówki dotyczące rozwiązywania problemów

Jeśli urządzenie GO Brain i kontroler nie łączą się zgodnie z przeznaczeniem, rozważ następujące kwestie:

  • Upewnij się, że oba urządzenia są naładowane, a ich oprogramowanie sprzętowe zaktualizowane.
  • Aby zapewnić stałą łączność, zawsze upewnij się, że GO Brain i kontroler znajdują się w bliskiej odległości, najlepiej w odległości kilku stóp od siebie.
  • Podczas naciskania przycisków zasilania GO Brain i kontrolera w celu przełączenia ich w tryb parowania, ważna jest szybkość ich naciskania. Jeśli naciśniesz zbyt szybko lub zbyt wolno, urządzenia nie przejdą w tryb parowania. Obejrzyj czas trwania animacji powyżej, aby lepiej zorientować się, jak szybko należy naciskać przyciski.
