Firmware van de VEX EXP-controller bijwerken in webgebaseerde VEXcode EXP (Windows) – VEX-bibliotheek

Veel VEX EXP-producten bevatten hun eigen interne processors en draaien op een speciaal besturingssysteem. Deze software is de VEX EXP Firmware en heet VEXos.

Opmerking: VEXcode EXP kan de firmware op de EXP Controller alleen bijwerken wanneer deze via een USB-C-kabel op een apparaat is aangesloten. De webgebaseerde VEXcode EXP biedt geen ondersteuning voor het updaten van de firmware op de EXP-controller bij gebruik van een iPad, Android of Fire-tablet.

Wat is firmware?

Dit besturingssysteem is volledig geschreven door VEX Robotics en maakt gebruik van de flexibiliteit en kracht van VEX-hardware voor de uiteenlopende behoeften van het onderwijs en de ontberingen van de concurrentie. The Brain zal automatisch de nieuwste updates naar elk EXP-apparaat sturen dat erop is aangesloten.

Waarom moet ik updaten?

Er zijn verschillende redenen waarom u de firmware van uw VEX EXP-controller zou moeten updaten met de nieuwste VEXos, waaronder:

VEXos-updates bevatten oplossingen voor bekende bugs en voegen de software toe die nodig is om nieuwe apparaten te bedienen die in de VEX EXP-lijn worden geïntroduceerd.
Updates maken geavanceerde programmeerfuncties mogelijk.
De beste manier om ervoor te zorgen dat uw VEX EXP-systeem goed functioneert, is door de software up-to-date te houden.

Hoe weet u of de controllerfirmware verouderd is?

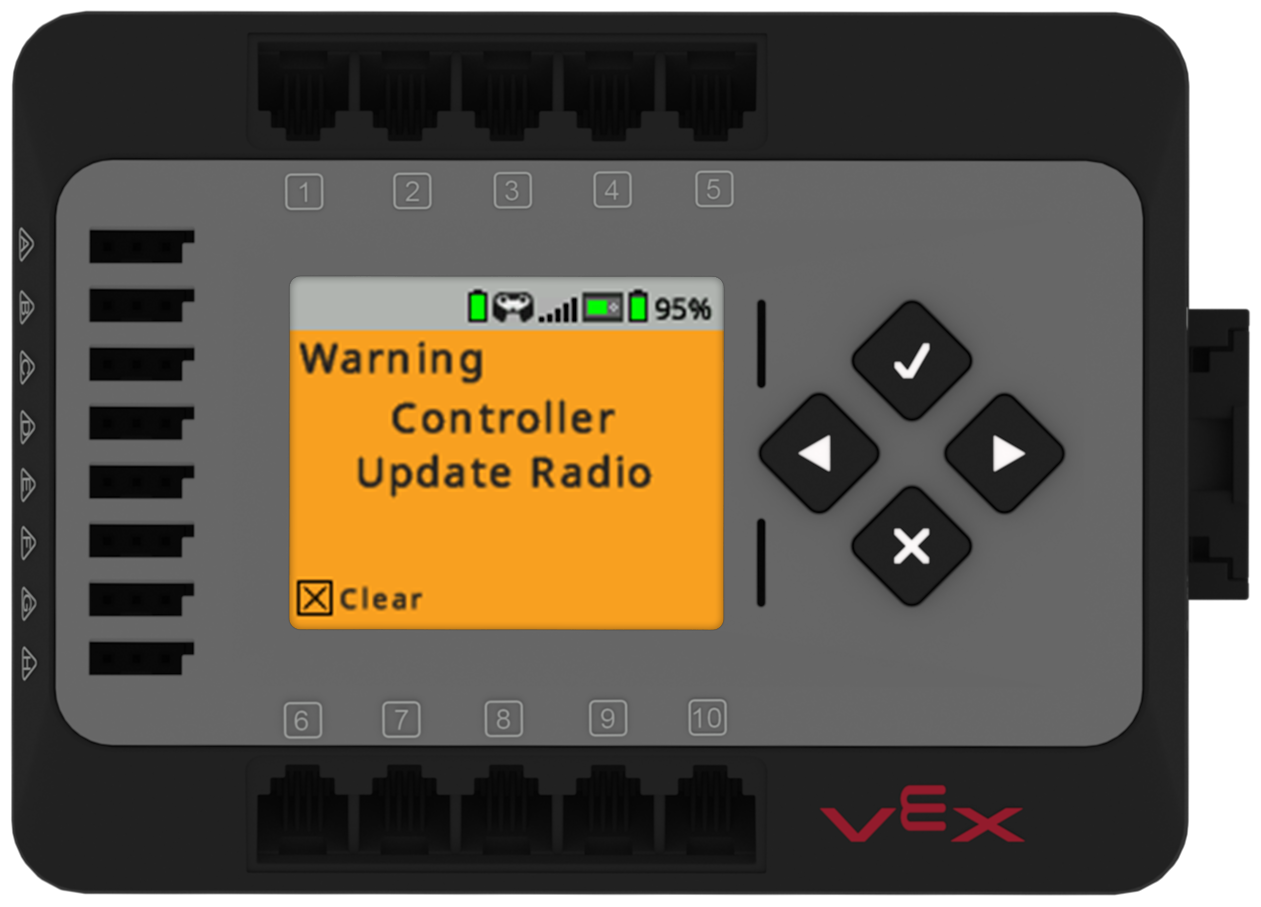

Het EXP Brain-scherm wordt weergegeven met een oranje scherm en een bericht met de tekst Waarschuwing, controllerupdateradio. Hieronder staat een pictogram dat aangeeft dat u op de X-knop kunt drukken om het bericht te wissen.

Als uw Controller en Brain zijn gekoppeld en de firmware van de Controller verouderd is, verschijnt deze foutmelding op het Brain-scherm.

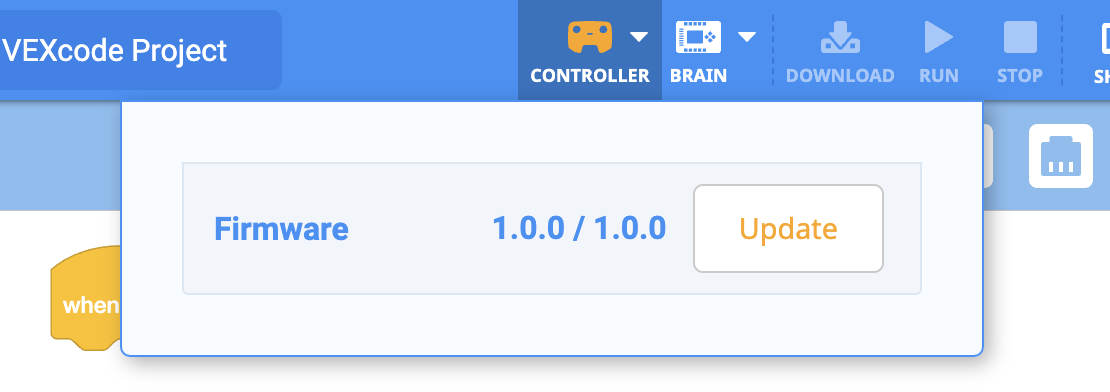

VEXcode EXP met een oranje Controller-pictogram op de werkbalk, wat aangeeft dat de firmware van de Controller verouderd is. Het vervolgkeuzemenu Controller is geopend en er is een knop Bijwerken naast de firmwareversie.

De controller is verbonden met de webgebaseerde VEXcode EXP en het controllerpictogram in de werkbalk is oranje.

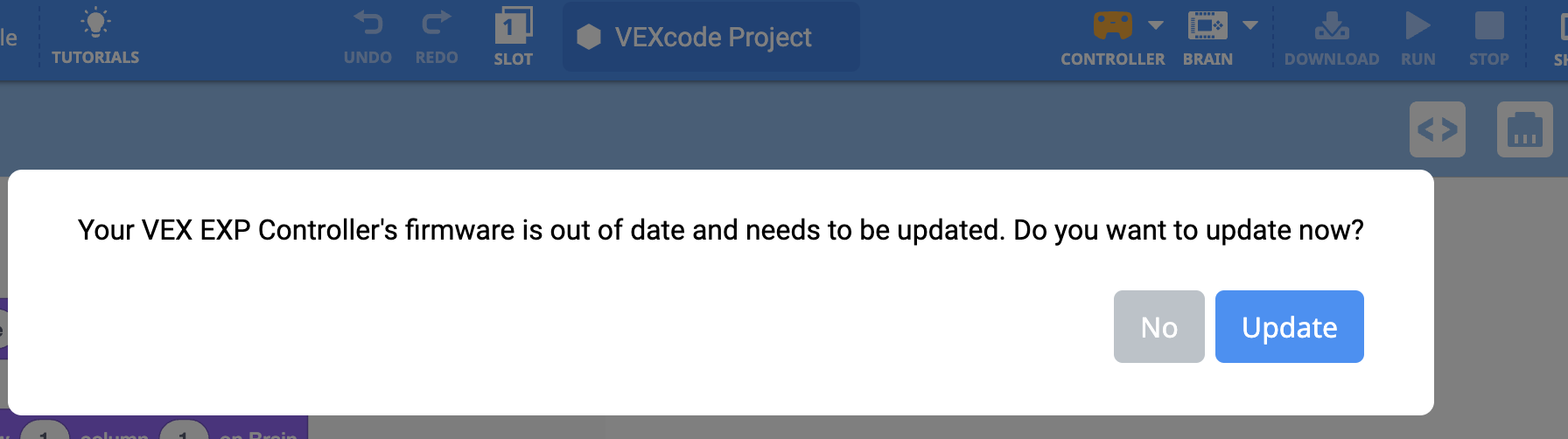

VEXcode EXP Out of Date Firmware-prompt met een bericht dat aangeeft dat de firmware van uw VEX EXP-controller verouderd is en moet worden bijgewerkt. Wilt u nu updaten? Hieronder staan twee knoppen: één met de tekst Nee en de andere met de tekst Bijwerken.

Wanneer een controller via een USB-C-kabel is aangesloten op VEXcode EXP, verschijnt er een prompt met de vraag “Wilt u nu updaten?”

Hoe u de controllerfirmware kunt bijwerken

VEXcode EXP-toepassingspictogram.

Zorg er eerst voor dat er geen andere applicaties die met VEX-hardware werken op de achtergrond geopend zijn, zoals app-gebaseerde VEXcode EXP of Visual Studio Code.

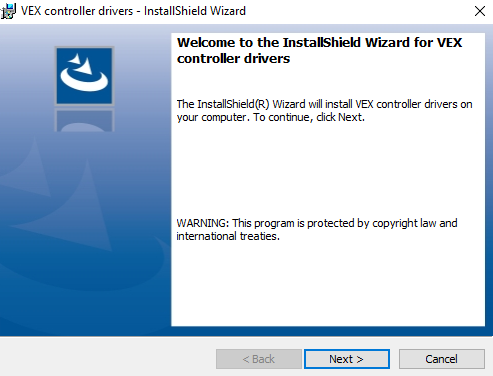

Venster Install Shield Wizard voor VEX-controllerstuurprogramma's. Er verschijnt een bericht met de tekst: De Install Shield Wizard installeert VEX-controllerstuurprogramma's op uw computer. Klik op Volgende om door te gaan.

Download en installeer vervolgens het stuurprogrammabestand .

Voor meer informatie over het installeren van het driverbestand, bekijk dit artikel.

EXP Controller aangesloten op een computer via een USB C-kabel.

Sluit uw controller met behulp van een USB-C-kabel aan op uw computer en zorg ervoor dat deze is ingeschakeld. Zodra de controller is aangesloten, start u Web-based VEXcode EXP.

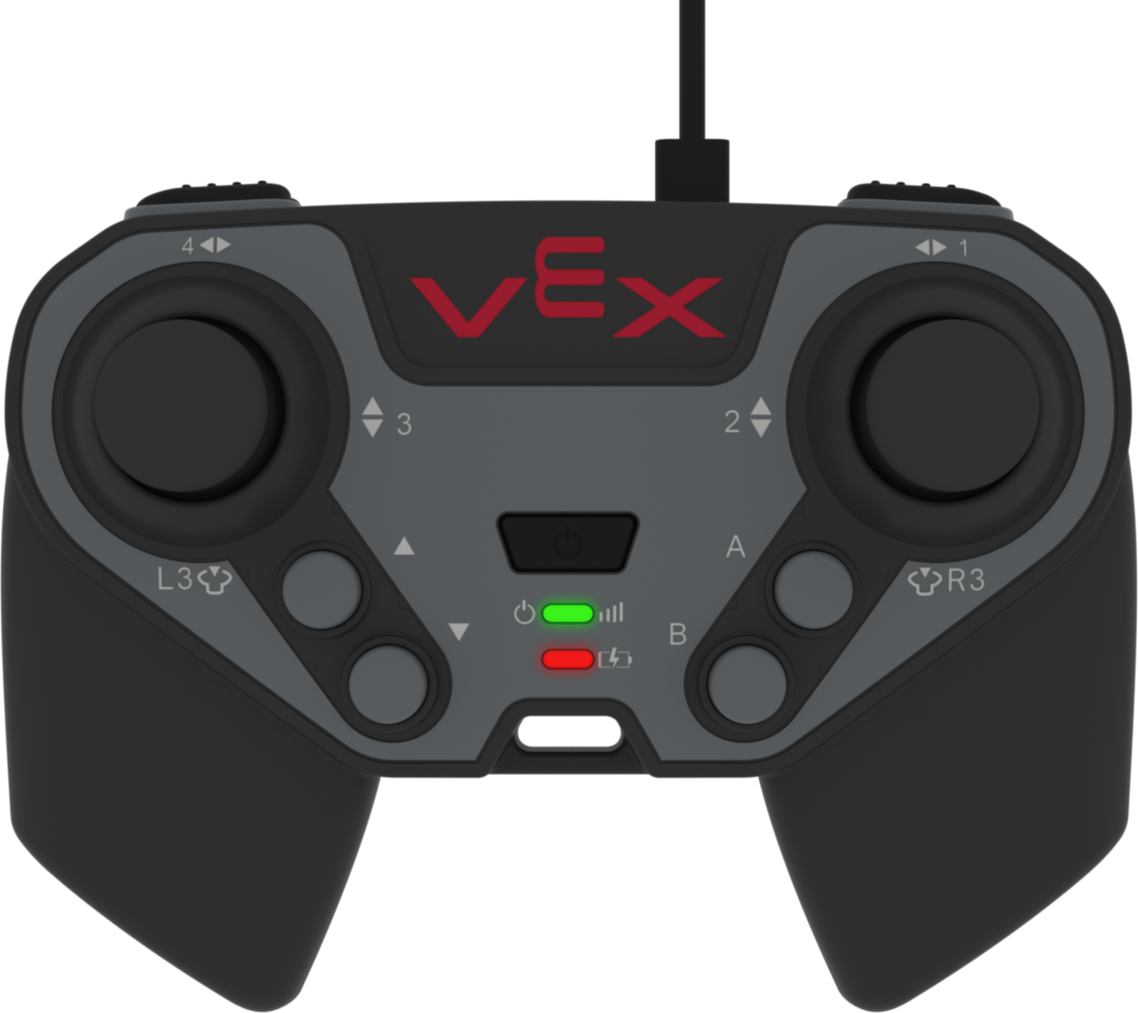

EXP Controller aangesloten op een computer via een USB C-kabel. Het Power LED-indicatielampje brandt groen en het Charge LED-indicatielampje brandt rood. Dit geeft aan dat de Controller wordt opgeladen en bijna volledig is opgeladen.

Zodra de controller is aangesloten via USB-C en is ingeschakeld, zijn beide indicatielampjes op de controller zichtbaar.

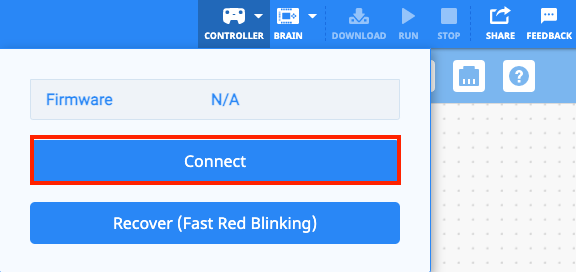

VEXcode EXP met een wit Controller-pictogram op de werkbalk, wat aangeeft dat er geen aangesloten Controller is. Het vervolgkeuzemenu Controller is geopend en de knop Verbinden is gemarkeerd.

Verbind de controller met de webgebaseerde VEXcode EXP met van dit artikel.

Zodra de controller is aangesloten via USB-C en is ingeschakeld, zijn beide indicatielampjes op de controller zichtbaar.

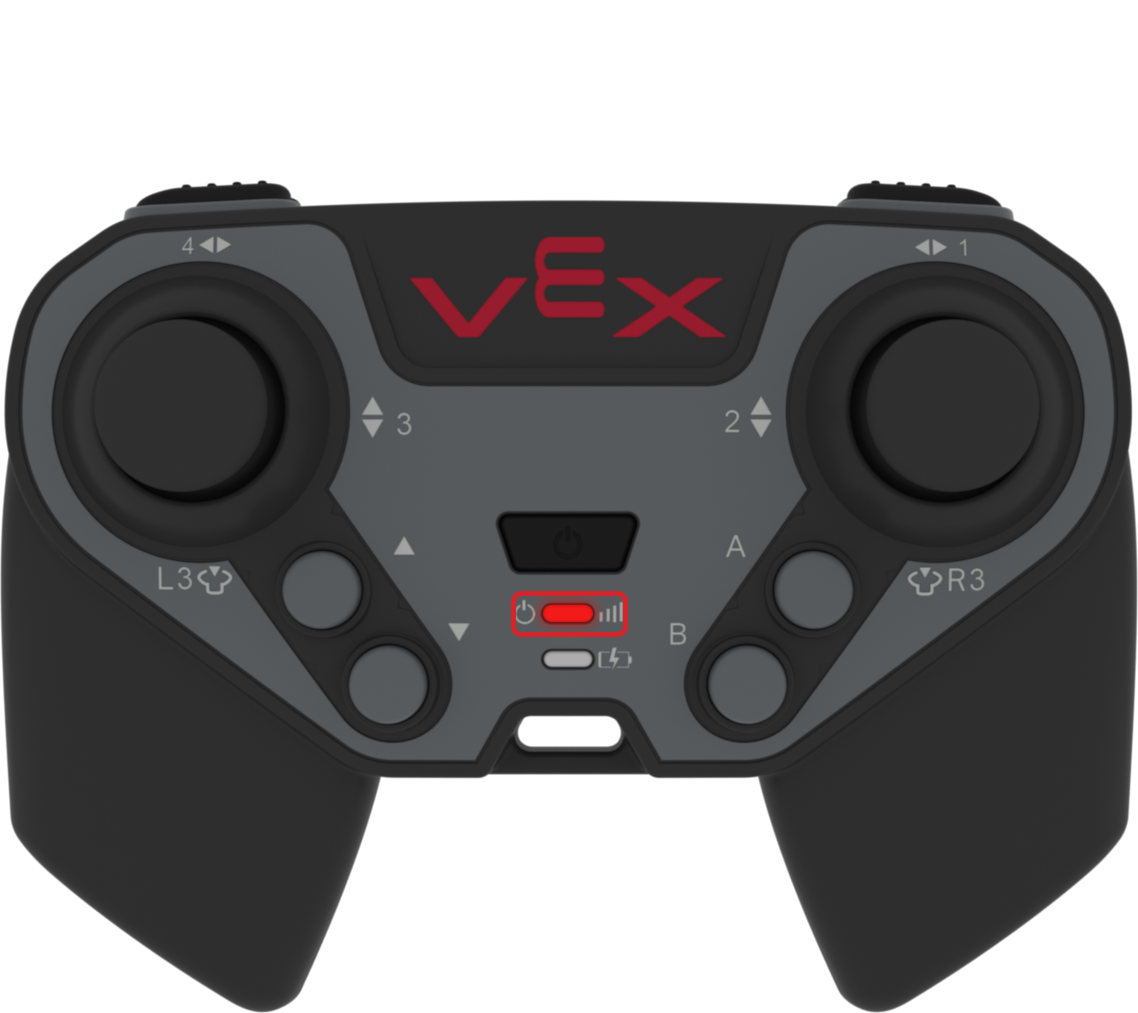

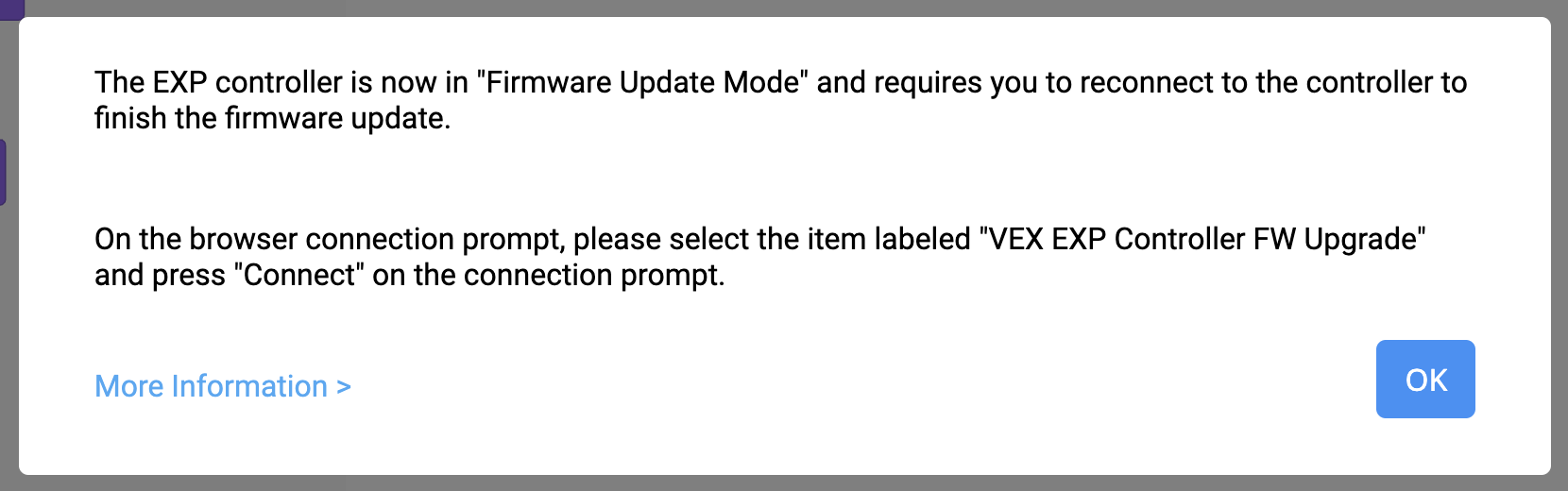

EXP Controller met het Power LED-indicatielampje dat rood brandt en is gemarkeerd. VEXcode EXP Firmware Update Mode-prompt met de tekst De EXP-controller staat nu in de firmware-updatemodus en vereist dat u opnieuw verbinding maakt met de controller om de firmware-update te voltooien. Selecteer in de browserverbindingsprompt het item met de naam VEX EXP Controller FW Upgrade en druk op Verbinden. Hieronder vindt u een link voor Meer informatie en een OK-knop.

Zodra “Update” is geselecteerd, begint de controller snel rood te knipperen en verschijnt de volgende prompt.

Selecteer 'OK'.

Browserverbindingsvenster, met een geselecteerd item met de titel VEX EXP Controller FW Upgrade.

Selecteer ‘VEX EXP Controller FW Upgrade’ en vervolgens ‘Verbinden’.

VEXcode EXP Connect Controller-prompt met het volgende bericht: Uw browser zal u nu vragen verbinding te maken met uw EXP Controller. Selecteer de EXP Controller met het label Communicatiepoort en druk op Verbinden als de verbinding wordt gevraagd. Hieronder vindt u een link voor Meer informatie en een OK-knop.

De verbinding met de controller wordt verbroken en de volgende melding verschijnt.

Selecteer 'OK'.

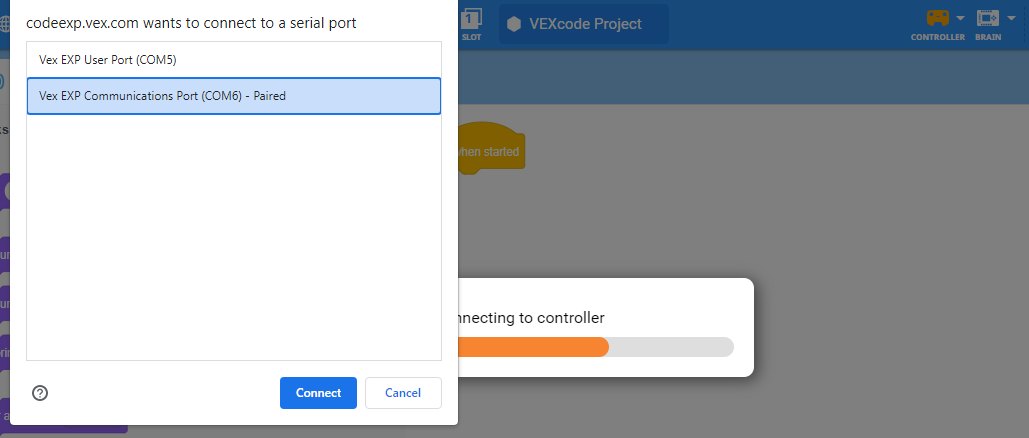

Browserverbindingsvenster met twee items. Het ene item luidt VEX EXP-communicatiepoort COM6 en het andere item luidt VEX EXP-gebruikerspoort COM5. Het item met het label Communicatiepoort is geselecteerd.

De controller zal vervolgens proberen opnieuw verbinding te maken.

Selecteer de EXP-controller met het label 'Communicatiepoort' uit de lijst met beschikbare controllers en vervolgens 'Verbinden'.

VEXcode EXP Radio-updating prompt met een voortgangsbalk en een bericht met de tekst Radio bijwerken.

Een ogenblik geduld terwijl de controller wordt bijgewerkt.

Dit kan enkele minuten duren.

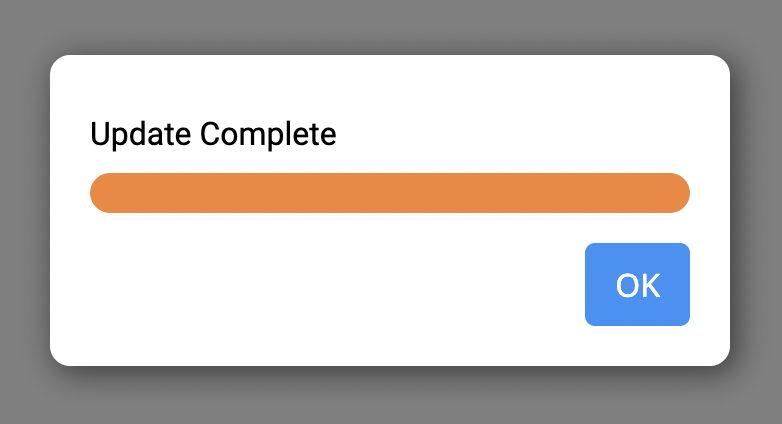

VEXcode EXP Update Complete-prompt met de tekst Update voltooid. Hieronder ziet u een OK-knop.

Er verschijnt een prompt wanneer de update is voltooid.

Selecteer 'OK'.

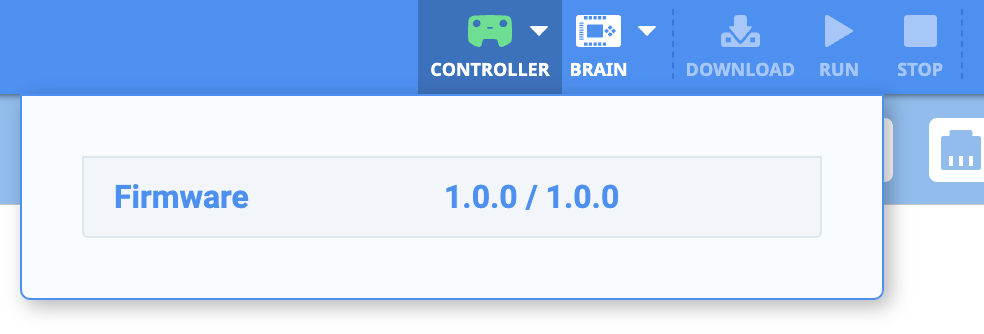

VEXcode EXP met een groen Controller-pictogram op de werkbalk om aan te geven dat de firmware van de Controller up-to-date is.

De controllerfirmware is nu bijgewerkt en het controllerpictogram in de werkbalk wordt groen weergegeven.
