Overzicht van de VEX AIM Classroom Bundle

De VEX AIM Classroom Bundle bevat alles wat u nodig hebt om te beginnen met lesgeven met VEX AIM in uw omgeving. Het is handig om te weten welke onderdelen er in een bundel zitten en hoe deze in de opbergzakken zijn verpakt, zodat u weet welke onderdelen er in de bundel zitten. Dit artikel geeft een overzicht van de inhoud van een Classroom Bundle, die u als naslagwerk in uw klas kunt gebruiken.

In dit artikel worden alle onderdelen van de VEX AIM Classroom Bundle beschreven, geordend op locatie in de tas, en wordt de volgende informatie in tabelvorm gegeven, van links naar rechts:

  • Onderdeel: Dit is de naam van het onderdeel. Gebruik dit als referentie wanneer u met VEX AIM werkt.
  • Foto: Dit is een afbeelding van het onderdeel. Gebruik dit als referentie wanneer u materialen uit het klaslokaal haalt en opbergt.
  • Hoeveelheid: Dit is de hoeveelheid van elk geleverd onderdeel. Gebruik dit om ervoor te zorgen dat u op elke locatie het juiste aantal onderdelen hebt.
  • Doel: Deze kolom geeft informatie over hoe het onderdeel of de onderdelen in die sectie kunnen worden gebruikt met de robot of in de lesmaterialen.
  • Locatie: Dit is een afbeelding van het gedeelte van de tas of doos waar het onderdeel zich bevindt. Deze informatie kan nuttig zijn bij het uitpakken of opnieuw inpakken in de bundelzak.
    • Sommige delen staan onder andere in de bundel. Er worden aantekeningen bijgevoegd waarin wordt uitgelegd waar bepaalde items zich bevinden.
    • Selecteer de afbeelding die u wilt vergroten.

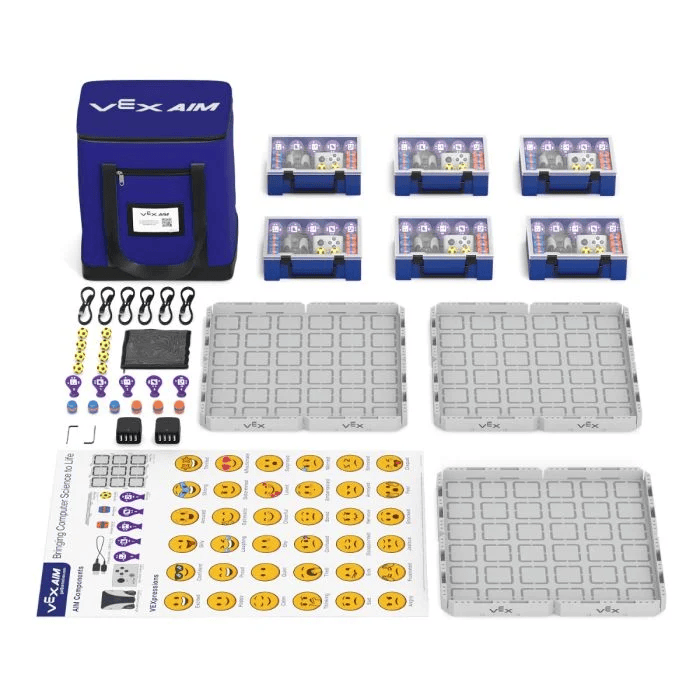

Een AIM Classroom Bundle met alle inhoud uit de bundeltas. Vanaf linksboven met de klok mee ziet u op de afbeelding een bundeltas, 6 AIM-kits in plastic dozen, 3 velden met muren, een klaslokaalposter, twee multi-opladers, twee inbussleutels, een complete set reserve-onderdelen en hun opbergtas met ritssluiting, en 6 extra USB-C-kabels.

AIM-kit

Elke VEX AIM-codeerrobot wordt geleverd als kit in een eigen kunststof opbergkoffer. Elke bundel bevat in totaal zes AIM-kits. In dit gedeelte vindt u een overzicht van de inhoud van elke Kit-opbergkoffer. Houd er rekening mee dat de koffers een gegoten kunststof inzetstuk hebben om alle onderdelen georganiseerd te houden.

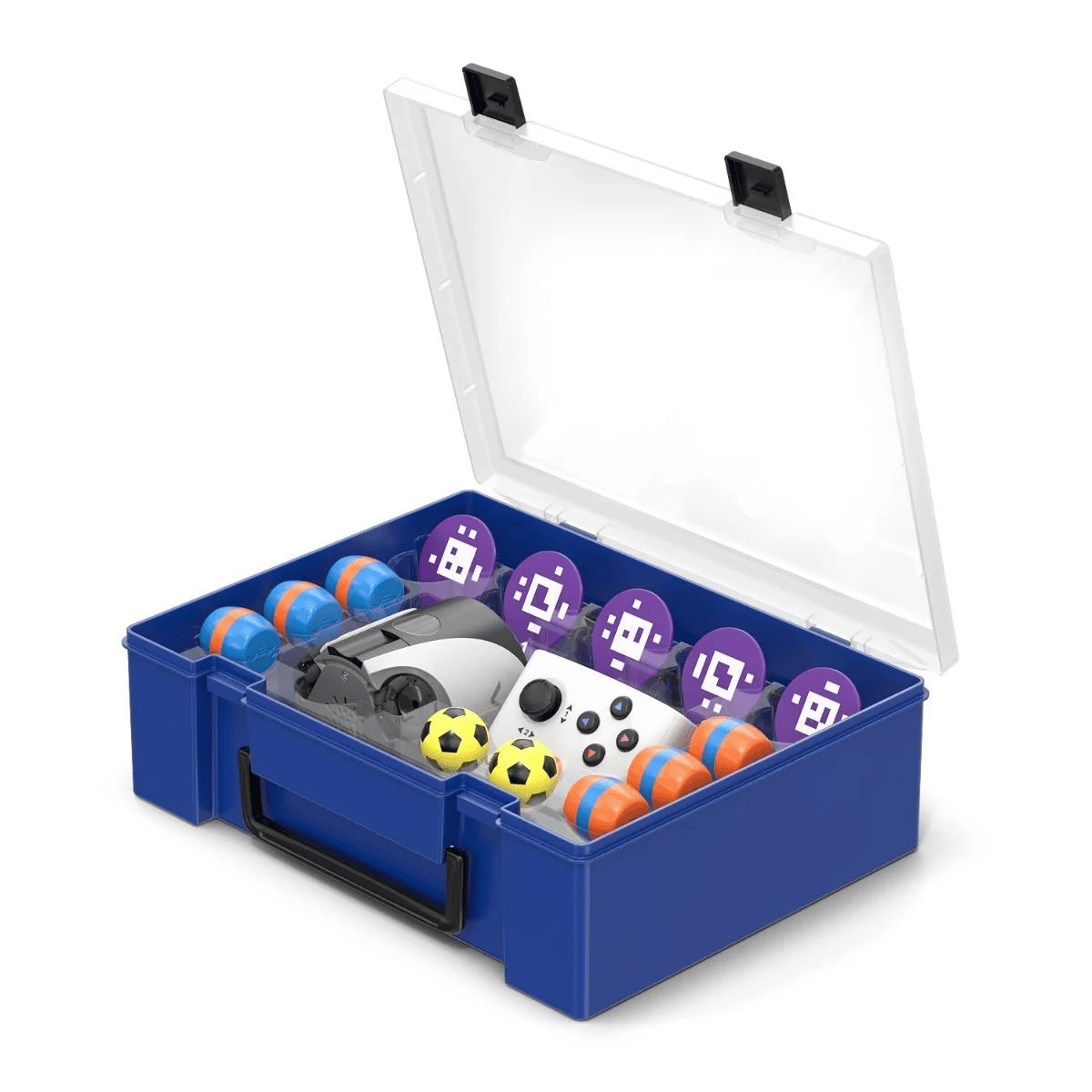

Een AIM Kit-doos met een open deksel, waarbij alle onderdelen zichtbaar zijn in de gegoten plastic organizer.

Deel Foto Hoeveelheid Doel Locatie

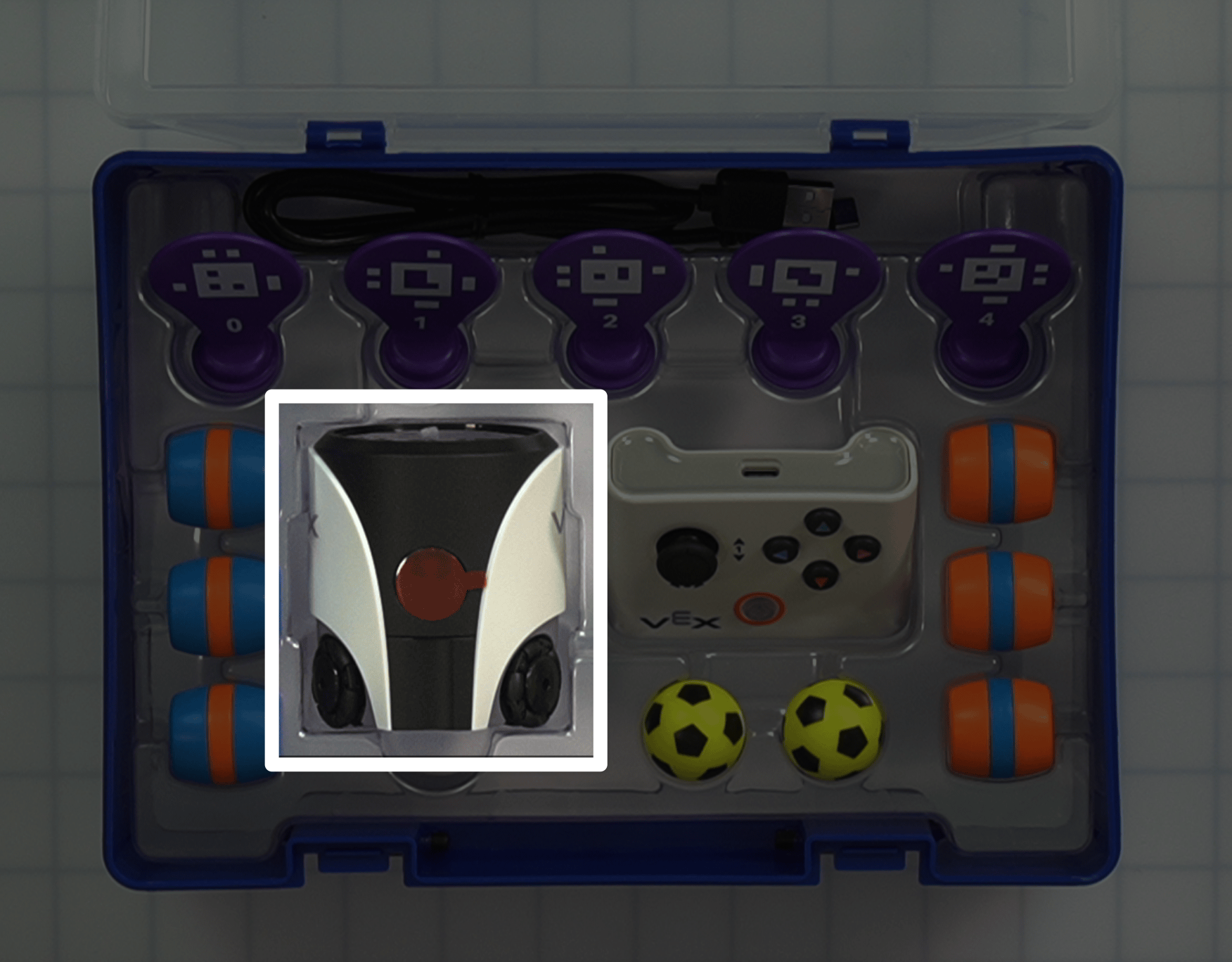

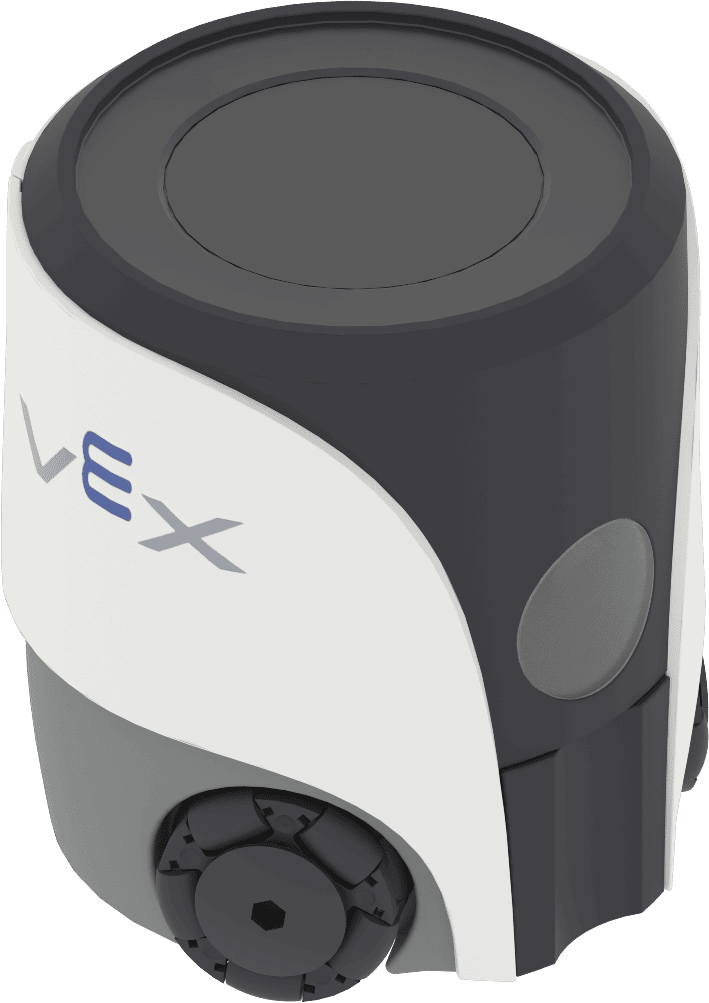

VEX AIM-coderingsrobot Een VEX AIM-coderingsrobot 1 Wordt gebruikt om VEX AIM-activiteiten en -uitdagingen uit te voeren. Een bovenaanzicht van een open AIM-kit, met de robot gemarkeerd in het midden links op de doos.
Eén stick-controller Een VEX AIM One Stick Controller 1 Wordt gebruikt om de robot op afstand te besturen.

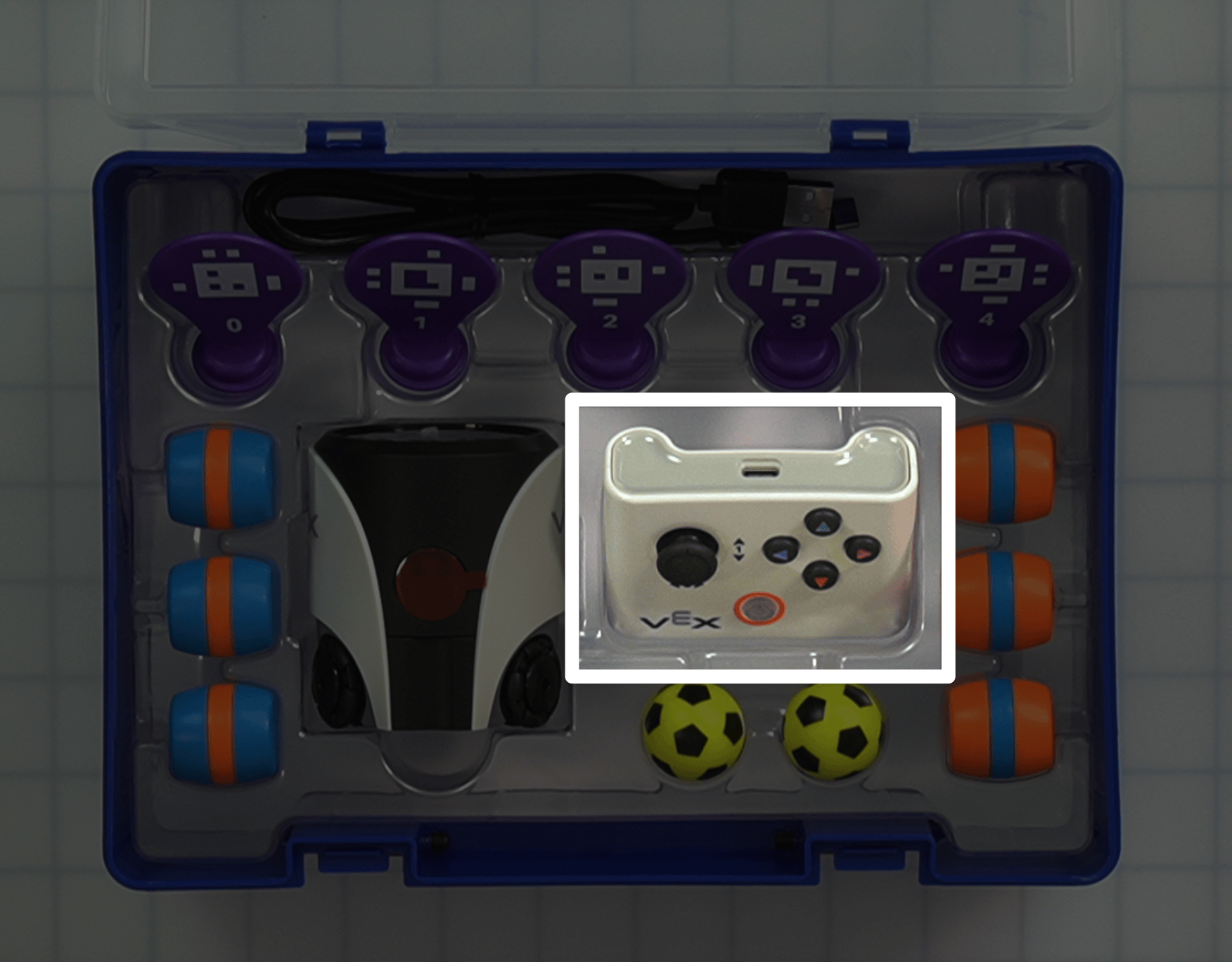

Dezelfde afbeelding als eerder in deze kolom, waarbij de controller in het midden rechts van het kader is gemarkeerd.

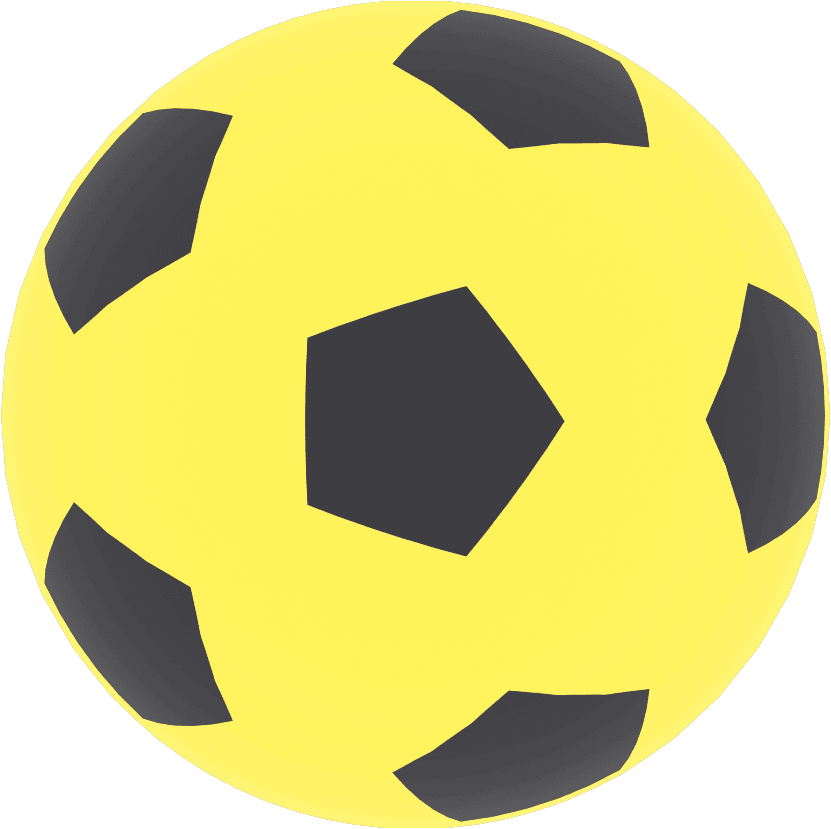

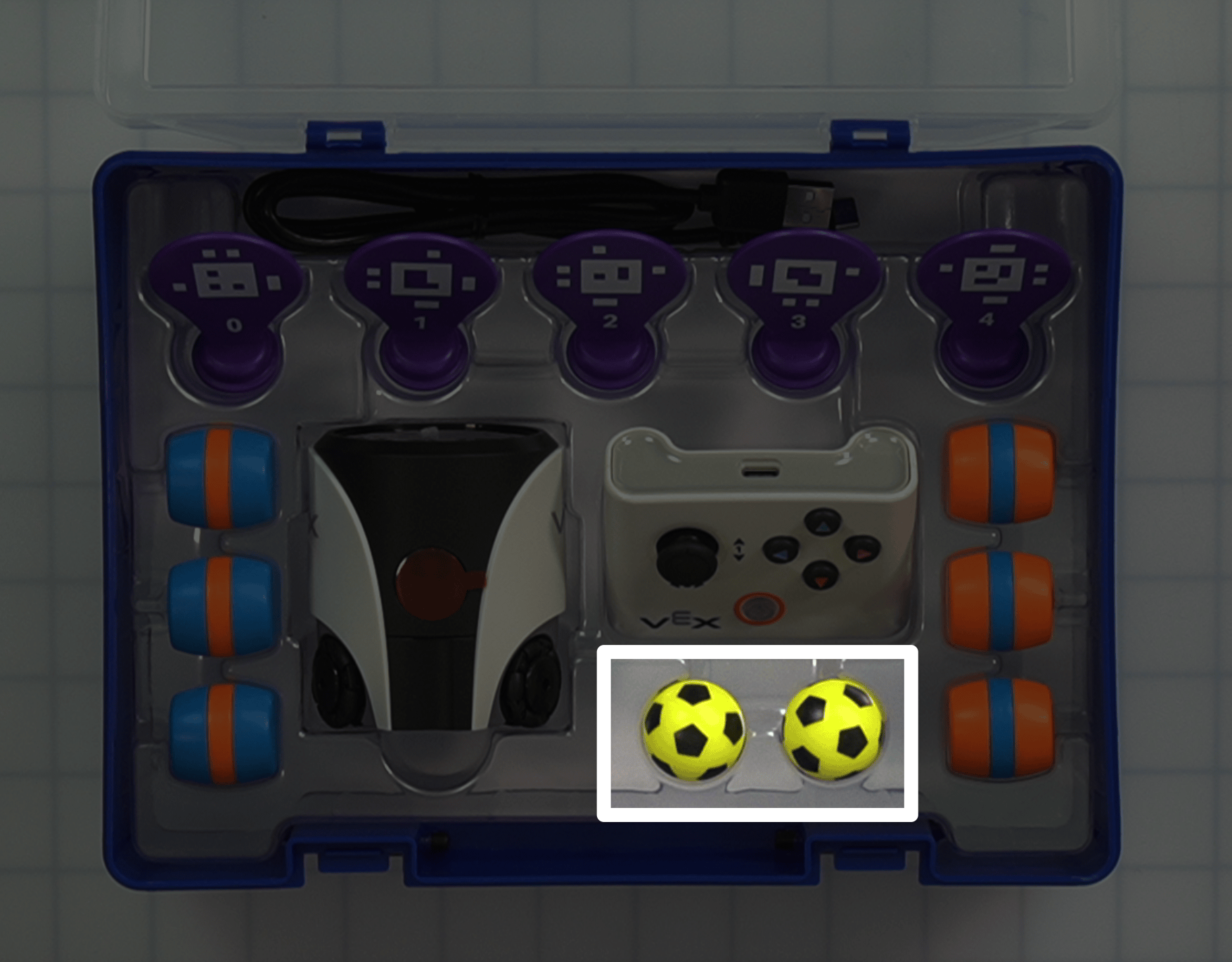

Sportballen Een geel-zwarte sportbal met een voetbalpatroon. 2 Objecten die door de robot met zijn trapper gemanipuleerd kunnen worden. Dezelfde afbeelding als eerder in deze column, met de twee sportballen gemarkeerd onder de controller, in het midden rechts in het kader.

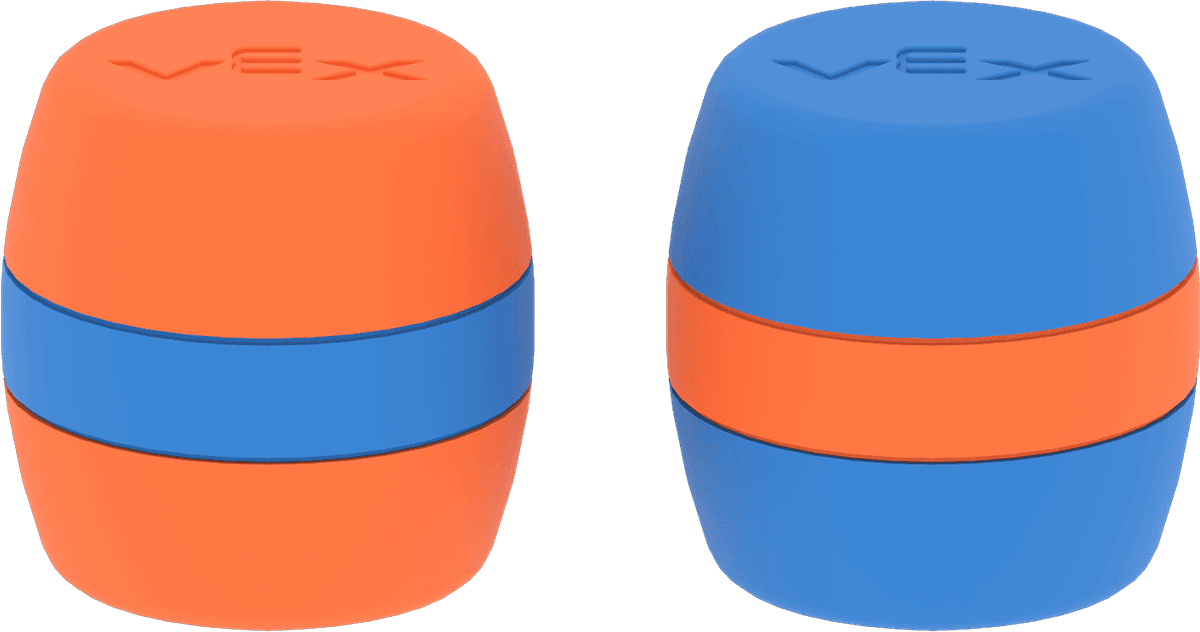

Vaten Links is een oranje vat te zien met een blauwe streep om het midden. Rechts is een blauw vat te zien met een oranje streep om het midden.

3 blauw

3 sinaasappels

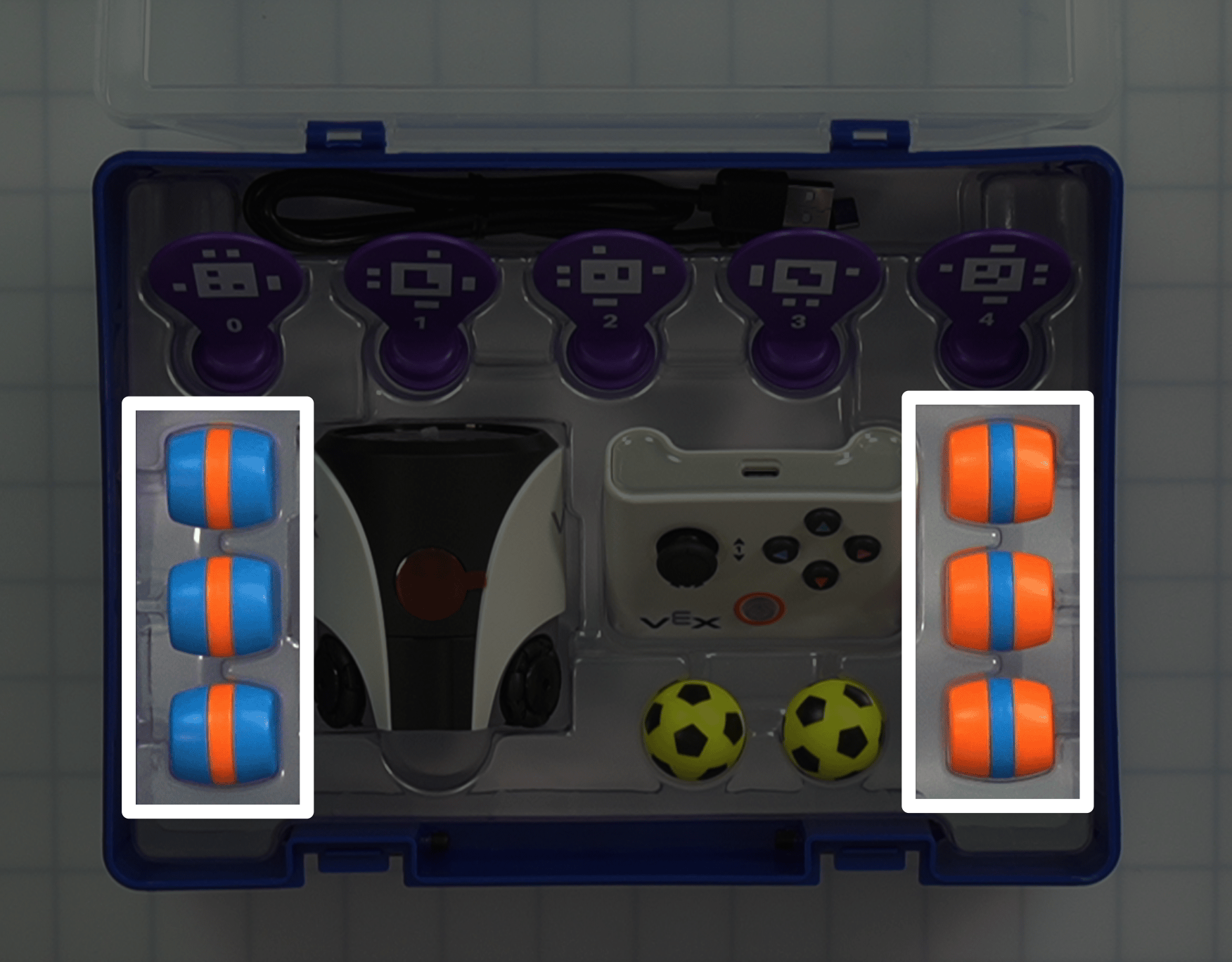

 Objecten die door de robot met zijn trapper gemanipuleerd kunnen worden. Dezelfde afbeelding als eerder in deze kolom, met de drie blauwe vaten aan de linkerkant van het kader en de drie oranje vaten aan de rechterkant van het kader, gemarkeerd.

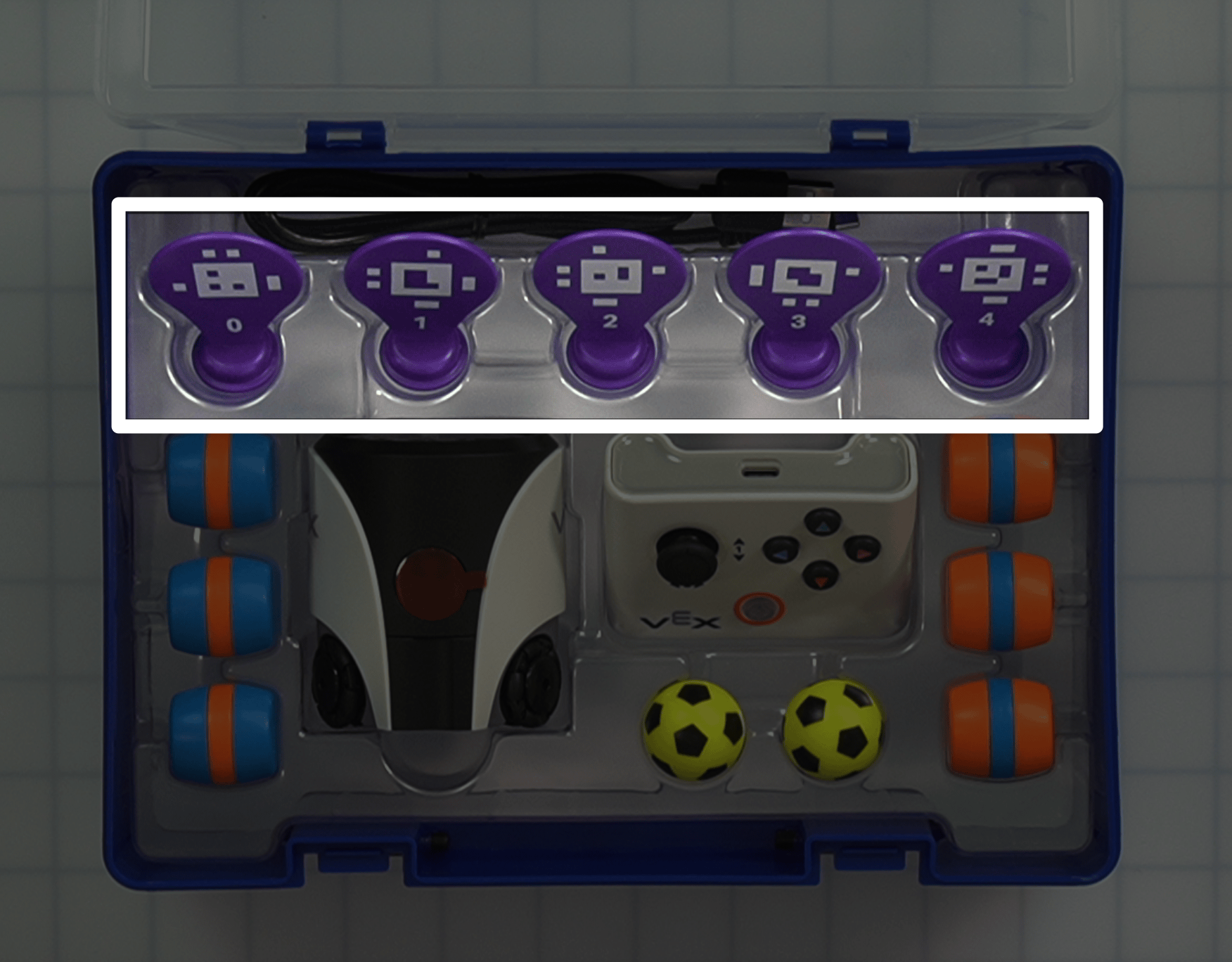

AprilTag-borden (ID's 0-4) Een set van 5 paarse standaards met afgeronde bovenkanten, met op elke standaard een gedrukte april-tag-ID. Er zijn in totaal 5 standaards, elk met een april-tag-ID van 0 tot en met 4 van links naar rechts. 1 van elke ID (5 totaal) Worden gebruikt als locatiemarkeringen met de AI Vision van de robot. Dezelfde afbeelding als de vorige in deze column, met de vijf paarse April Tag-borden gemarkeerd in de bovenste rij van het kader, boven de robot en controller.

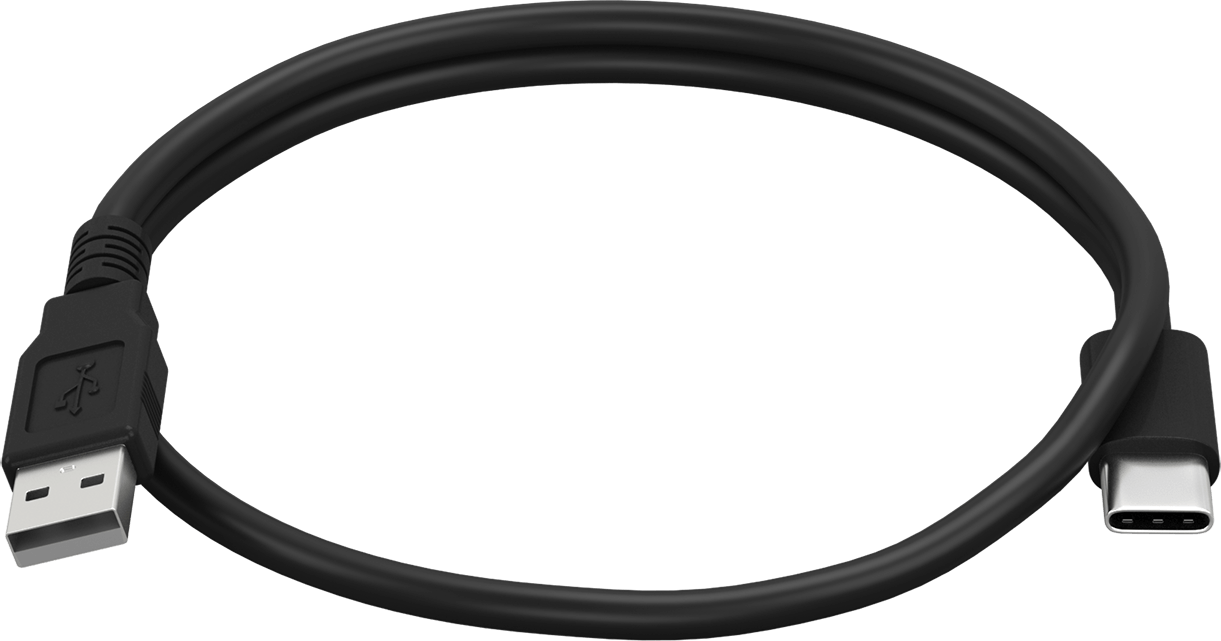

USB-kabel (AC) 1 m Een opgerolde USB-C-kabel, met aan de linkerkant een USB-A-connector en aan de rechterkant een USB-C-connector. 1 Om de robot op een computer aan te sluiten. Wordt ook gebruikt om de robot en controller op te laden.

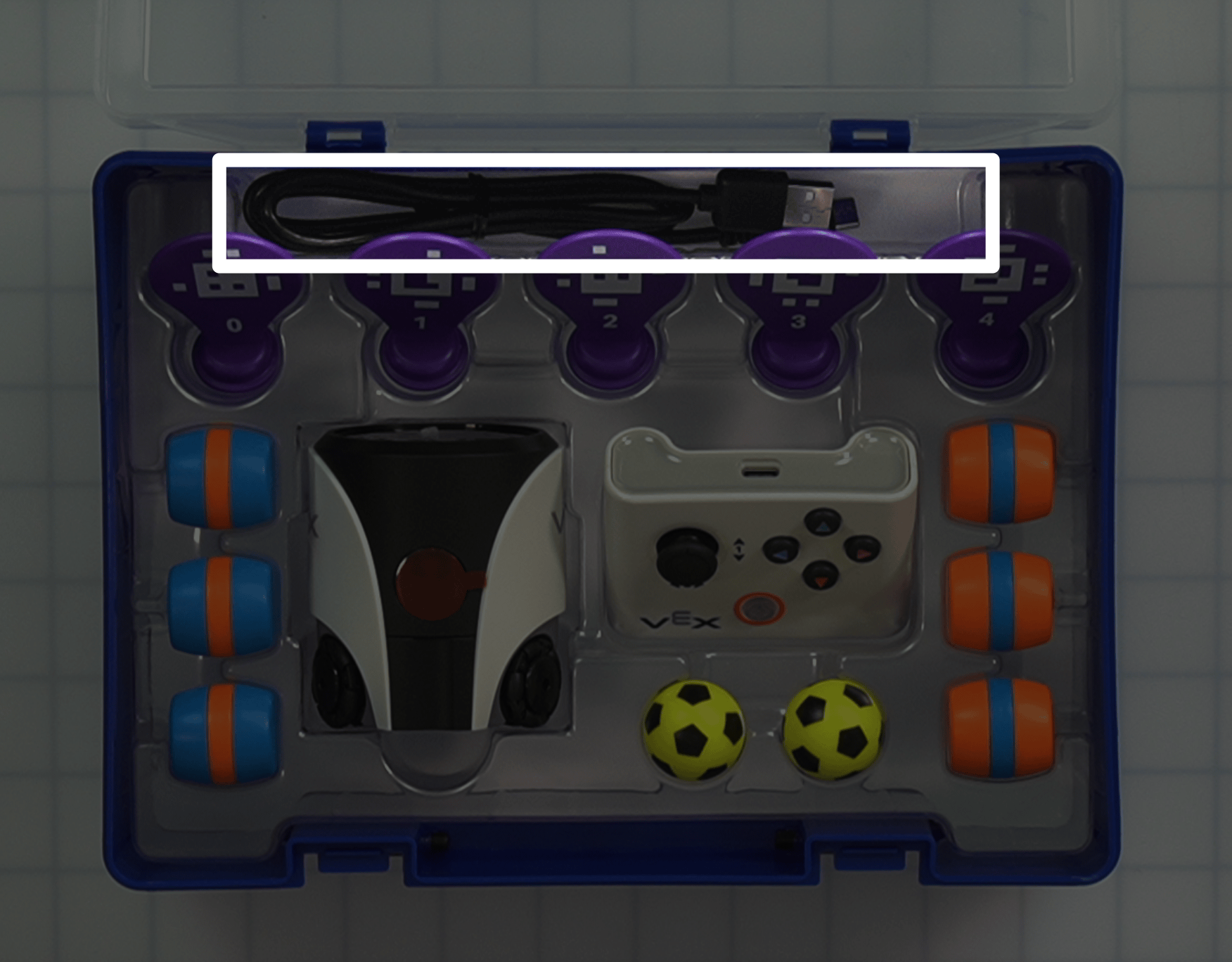

Dezelfde afbeelding als eerder in deze column, met de USB-kabel gemarkeerd achter de April Tag-borden helemaal bovenaan op de doos.

Opmerking:De USB-kabel bevindt zich achter de AprilTag-ID's en in een uitsparing in de plastic kitvoering.

In de bundeltas

Naast de AIM-kits die in de tas zijn opgestapeld, zijn er extra bundelmaterialen verpakt voor eenvoudige opslag en transport.

Een lege VEX AIM Bundle Bag is open afgebeeld, en het ritsvak op het deksel is gesloten.

Deel Foto Hoeveelheid Doel Locatie

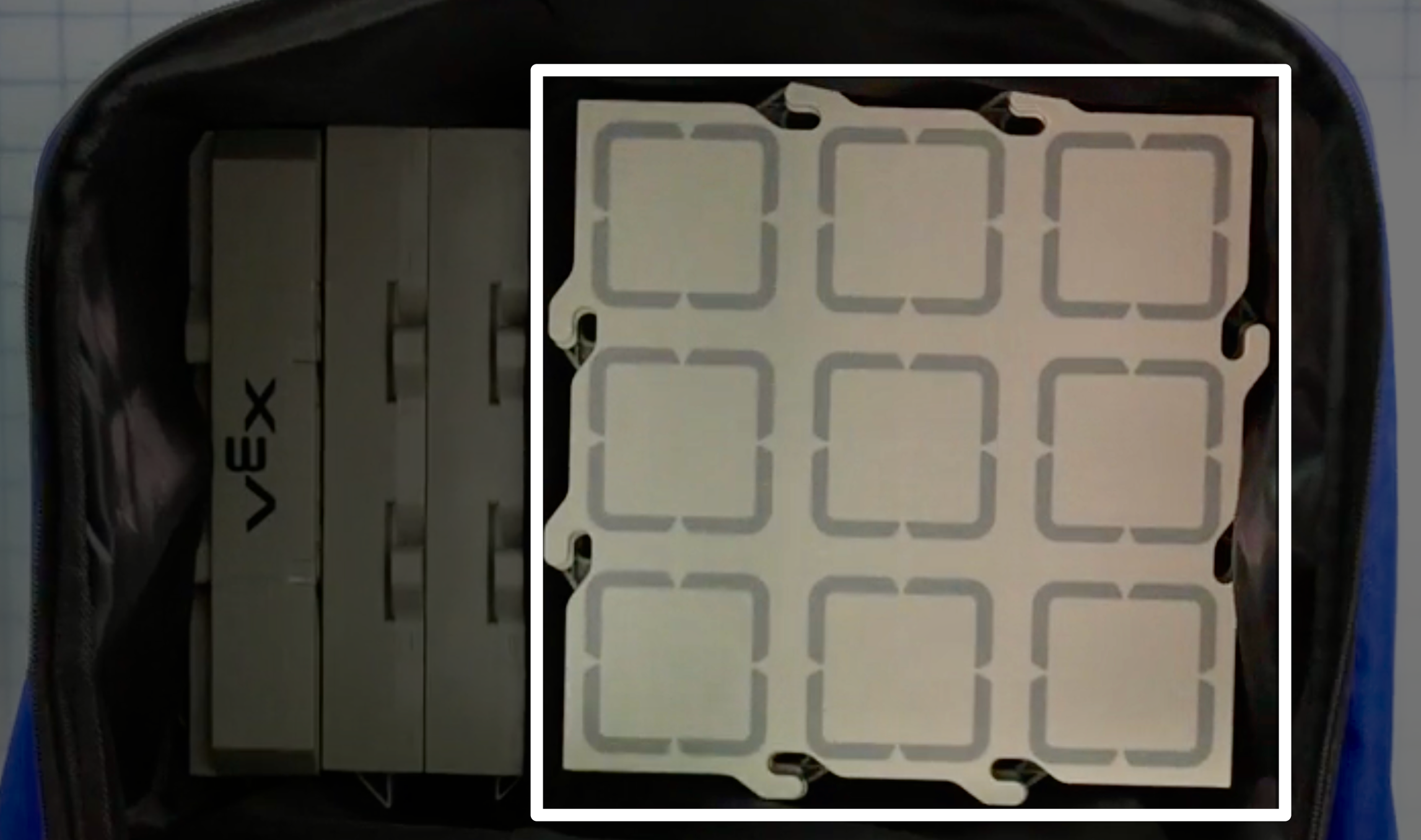

Veldtegels Een stapel van vier VEX 123/AIM-veldtegels. 12 Oppervlakken waar de robot over kan bewegen. Eén veld bestaat uit 4 tegels. Een bovenaanzicht van de bundeltas met de AIM Robot Kits eruit, waarbij de stapel veldtegels aan de rechterkant duidelijk zichtbaar is.Let op: De veldtegels bevinden zich onder de 6 kits in de bodem van de tas.

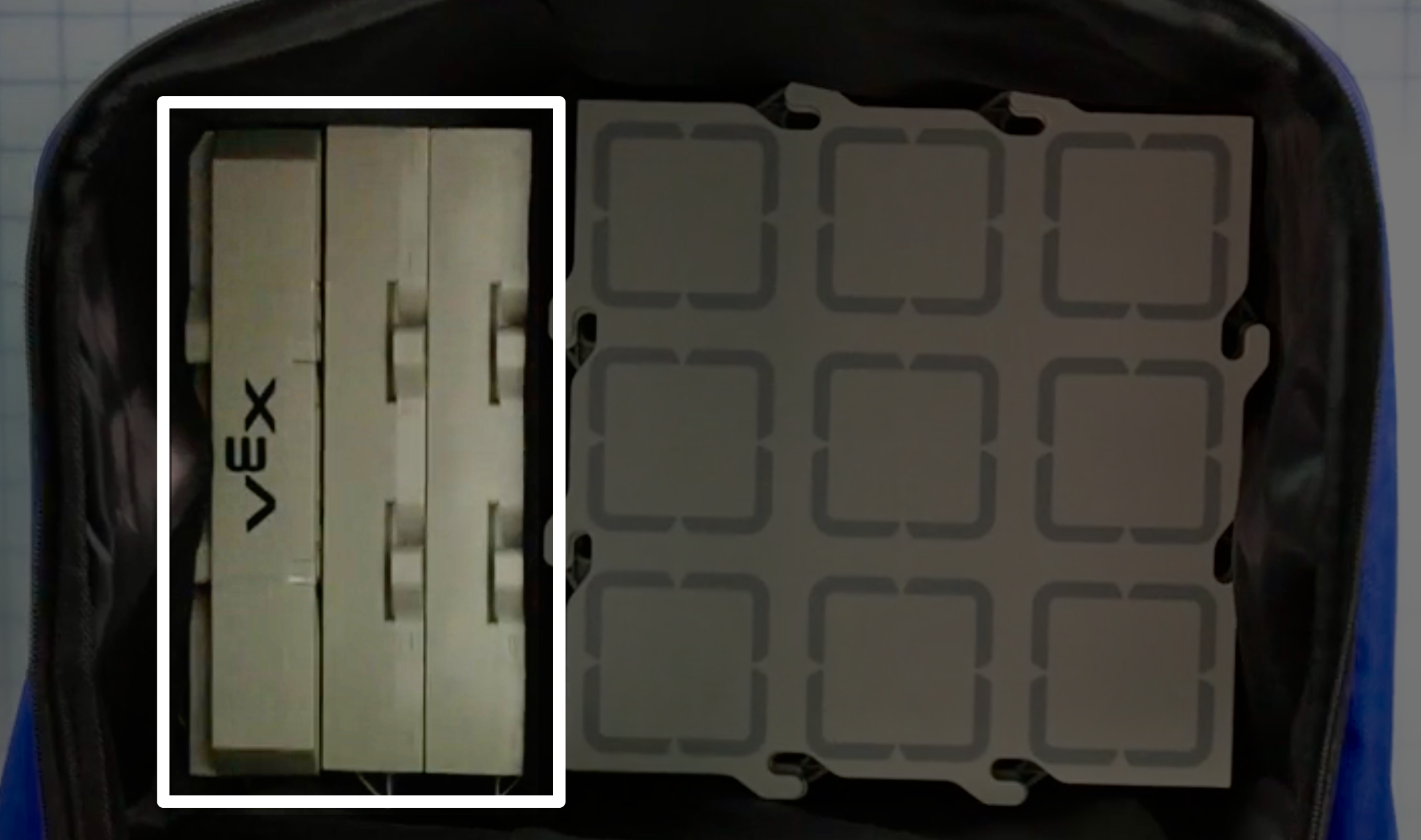

Veldmuren Een stapel van 4 VEX 123/AIM veldmuren. 24 Creëert een barrière rond de rand van een AIM-veld. Eén veld heeft 8 muren rondom. Dezelfde afbeelding als eerder in deze column, met de nadruk op de veldmuren aan de smallere kant aan de linkerkant.Let op: De veldmuren bevinden zich onder de 6 kits in de bodem van de tas.

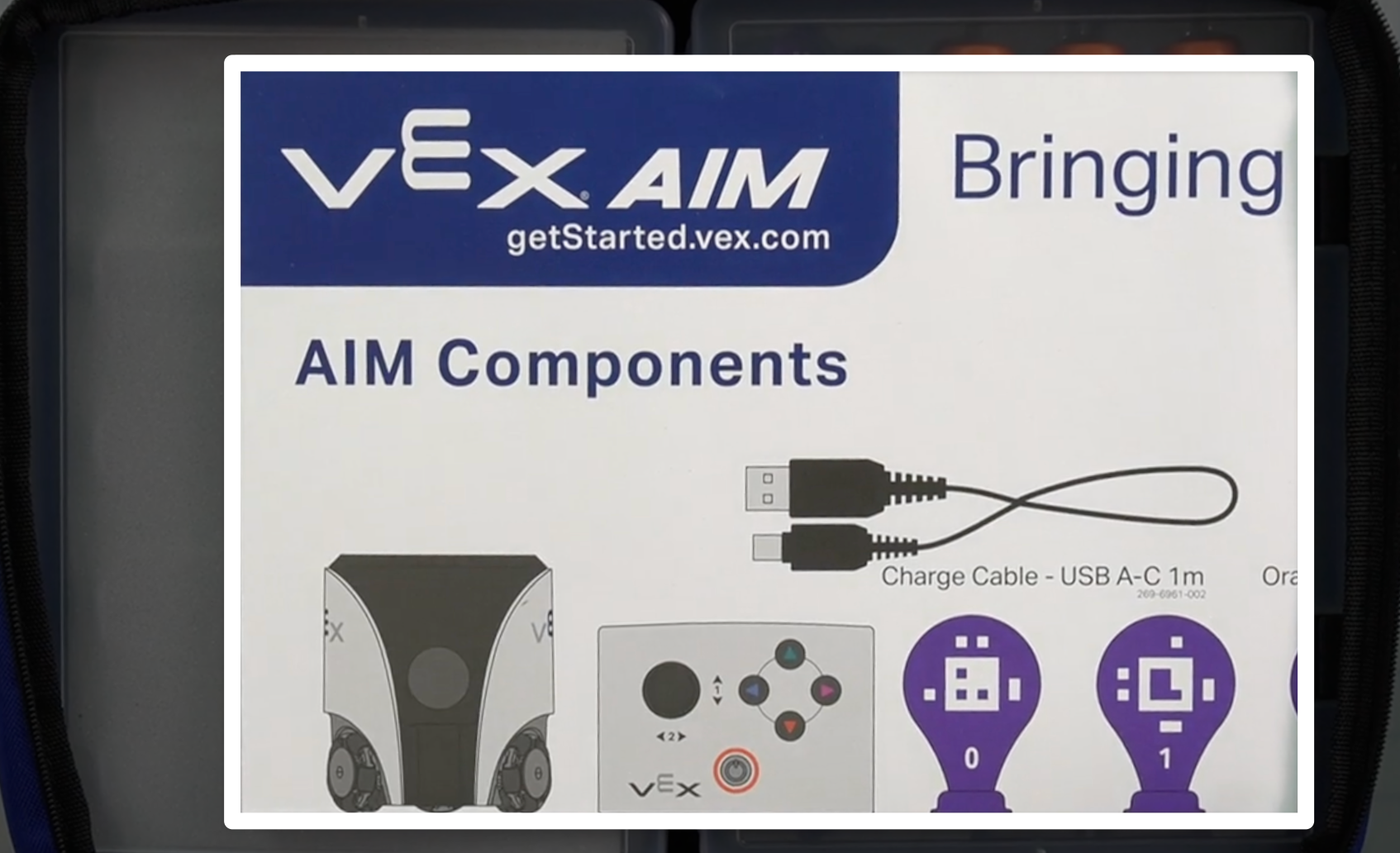

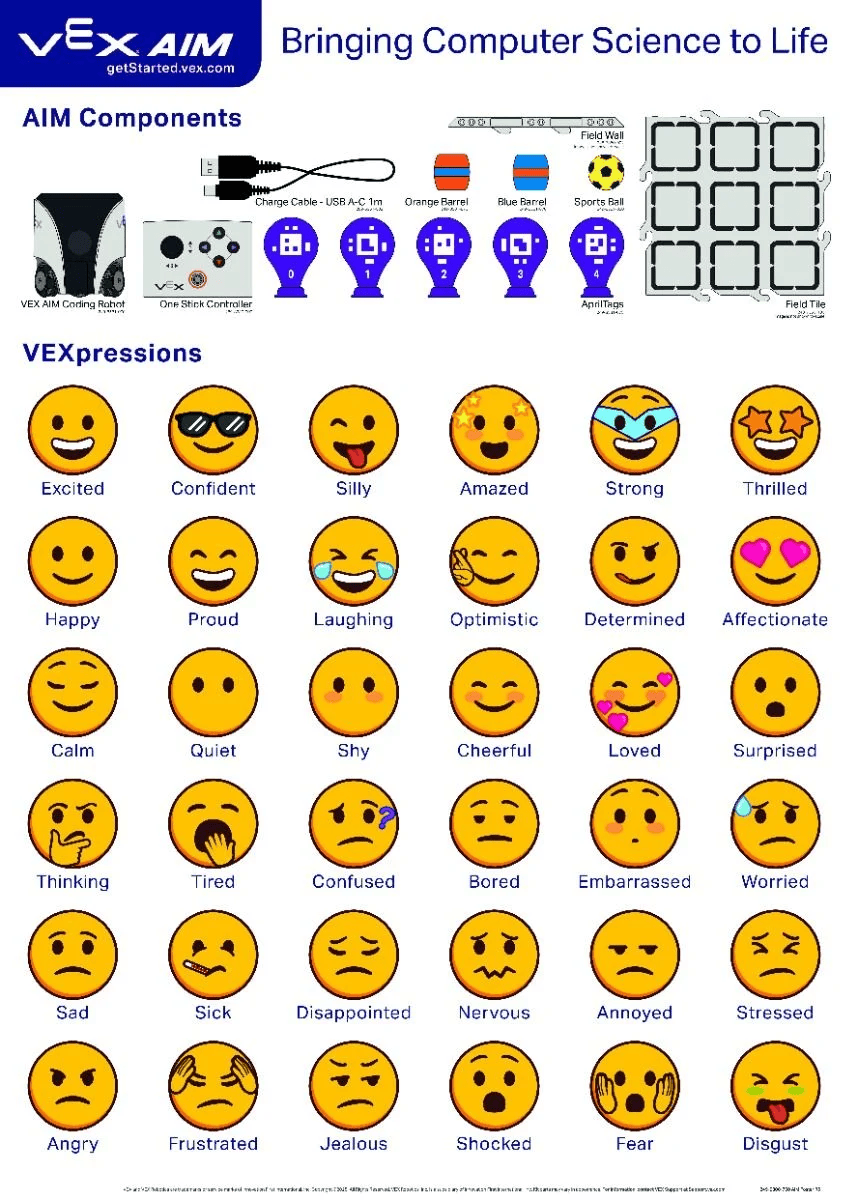

Onderdelenposter De VEX AIM-onderdelenposter. 1 Hulpmiddel voor in de klas om de onderdelen van een kit en alle beschikbare emoji's te tonen. Een bovenaanzicht van de bundelzak bij het voor het eerst openen, met de gevouwen poster bovenop de AIM Robot Kits.Let op: Wanneer u de zak voor het eerst opent, bevindt de poster zich bovenop de kits.

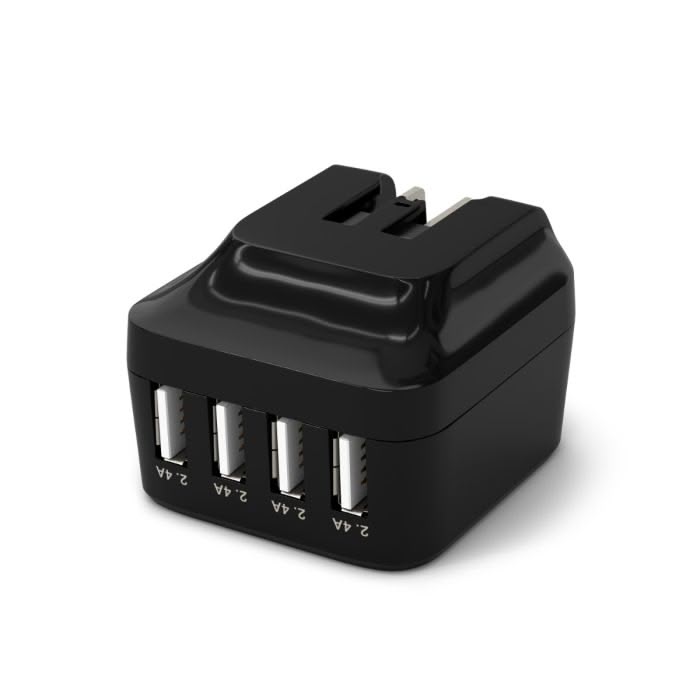

USB-oplaadhub (4-poorts, 48W) 228-7756_usb_oplaadhub_4-poorts_48w_rqc_rev1.jpg 2 Wordt gebruikt om meerdere robots of controllers tegelijk op te laden.

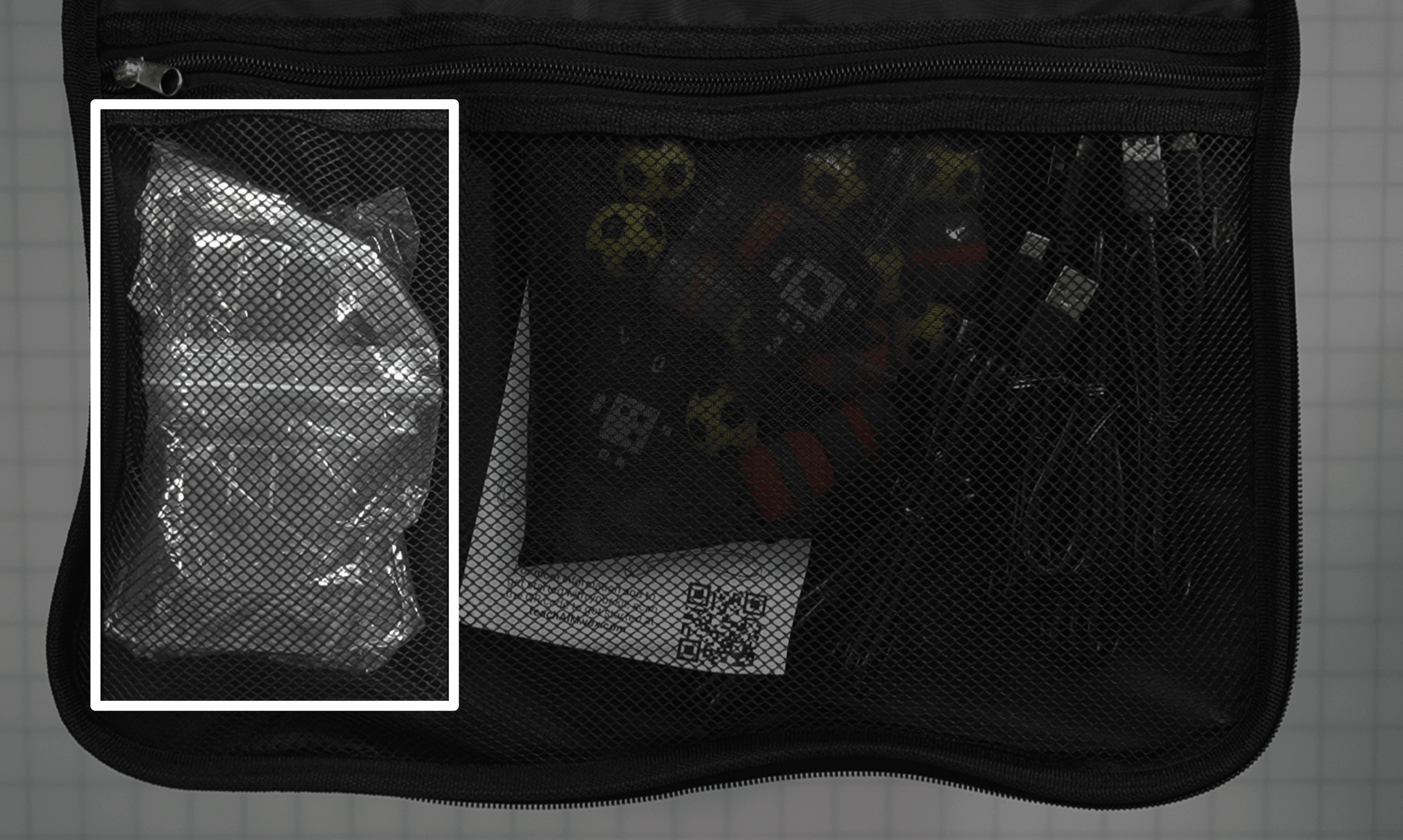

Een bovenaanzicht van het ritsvak op het deksel van de bundeltas. De USB 4-weg-laders zijn gemarkeerd aan de linkerkant, in het smalle gedeelte van het ritsvak.

Let op: Deze bevindt zich in het ritsvak op het deksel van de tas.
Extra USB-kabels (AC) 1 m Een opgerolde USB-C-kabel, met aan de linkerkant een USB-A-connector en aan de rechterkant een USB-C-connector. 6 Extra kabels om robots en controllers aan te sluiten en op te laden.

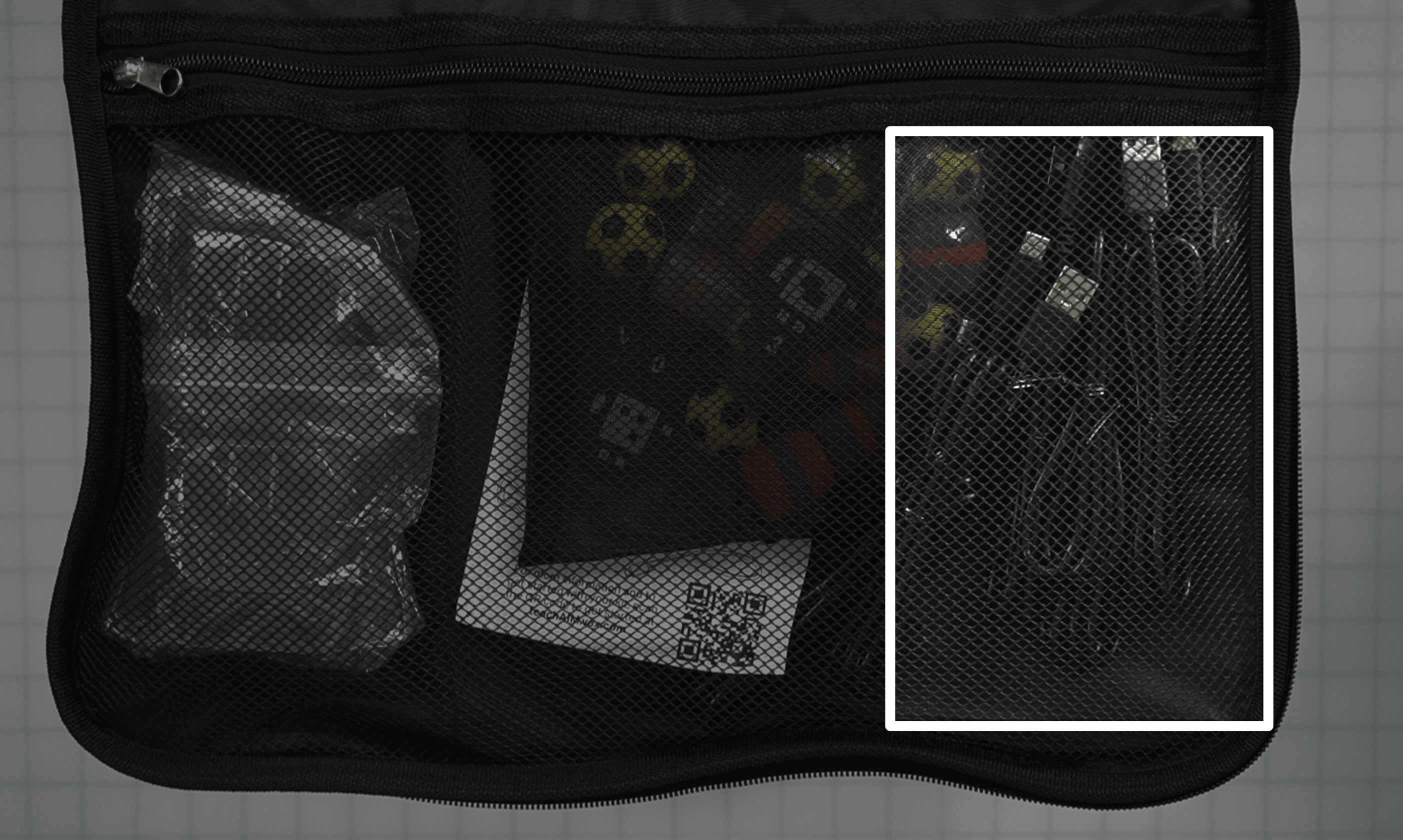

Dezelfde afbeelding als eerder in deze column, met zes USB-kabels die afzonderlijk zijn gewikkeld aan de rechterkant van de grote zijde van het ritsvak.

Let op: Deze bevindt zich in het ritsvak op het deksel van de tas.

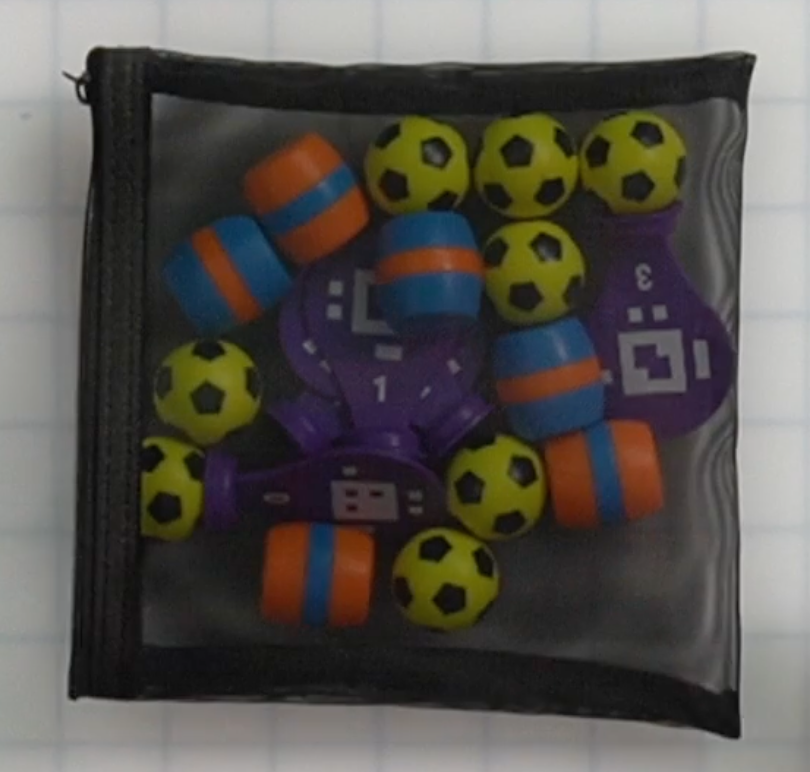

Accessoires tas De meegeleverde accessoiretas is een tas met rits waarin voorwerpen kunnen worden opgeborgen. 1 ritsvak

Om objecten te vervangen of robots te onderhouden indien nodig.

Het zakje bevat:

8 sportballen; 3 blauwe en 3 oranje barrels; AprilTag ID's 0-4; 2 inbussleutels

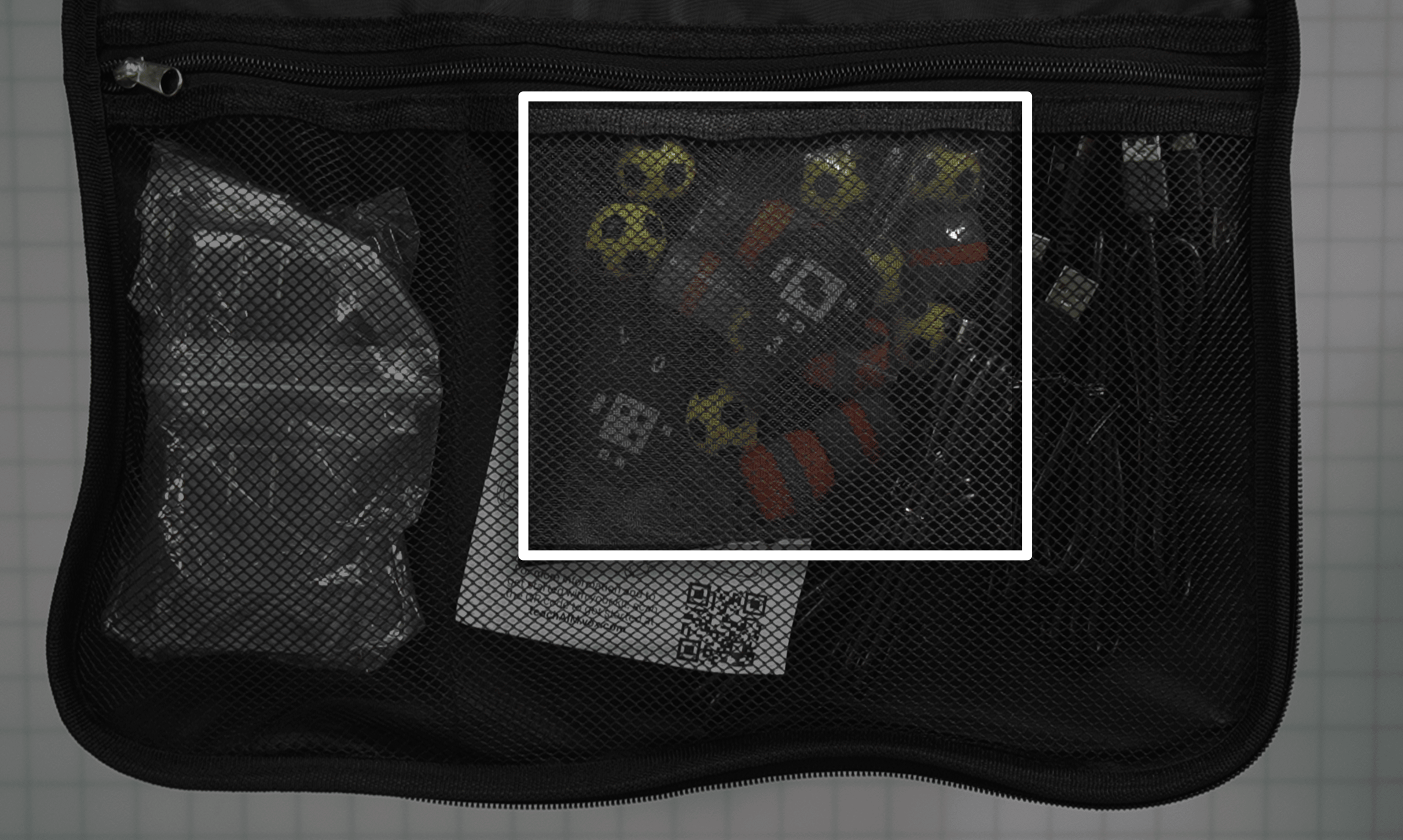

Dezelfde afbeelding als eerder in deze column, waarop het ritsvak met accessoires is afgebeeld in het midden van het ritsvak, in het grotere gedeelte aan de rechterkant.

Let op: Deze bevindt zich in het ritsvak op het deksel van de tas.

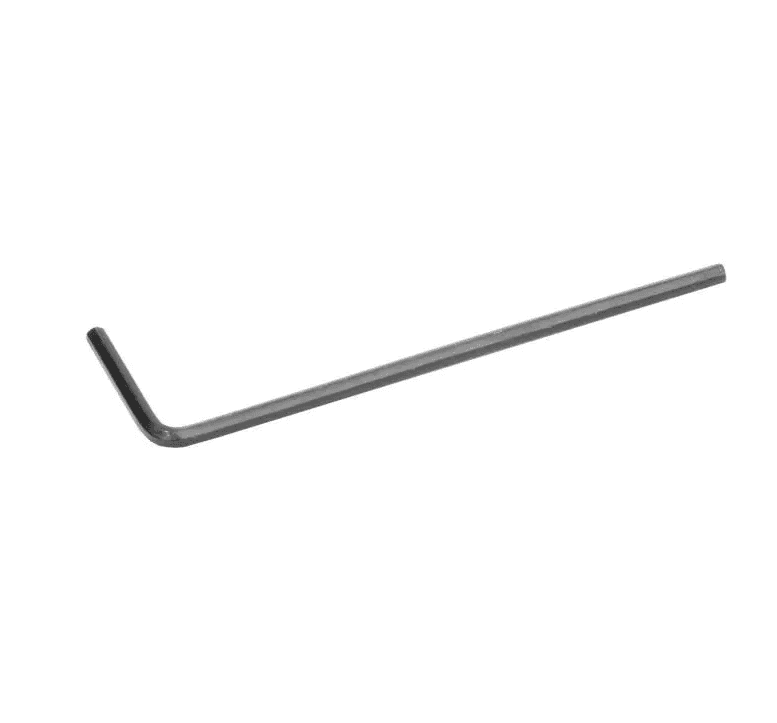

Inbussleutels

Een inbussleutel.

2

 Om indien nodig de wielen van de robot te verwijderen. Bekijk dit artikel voor meer informatie. In de tas met accessoires, bij de reserveonderdelen.

Volgende stappen met uw bundel

Zodra u uw materialen hebt en weet waar en hoe ze in de bundeltas zitten, kunt u uw VEX AIM-kits klaarmaken voor gebruik door de leerlingen.
