The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 biedt gebruikers een authentieke programmeerervaring naarmate ze meer ervaren programmeurs worden. Of u nu overstapt van een op blokken gebaseerde taal of een ervaren op tekst gebaseerde programmeur bent, het volgende artikel behandelt de belangrijkste functionaliteit van de VEXcode Pro V5 gebruikersinterface (UI).

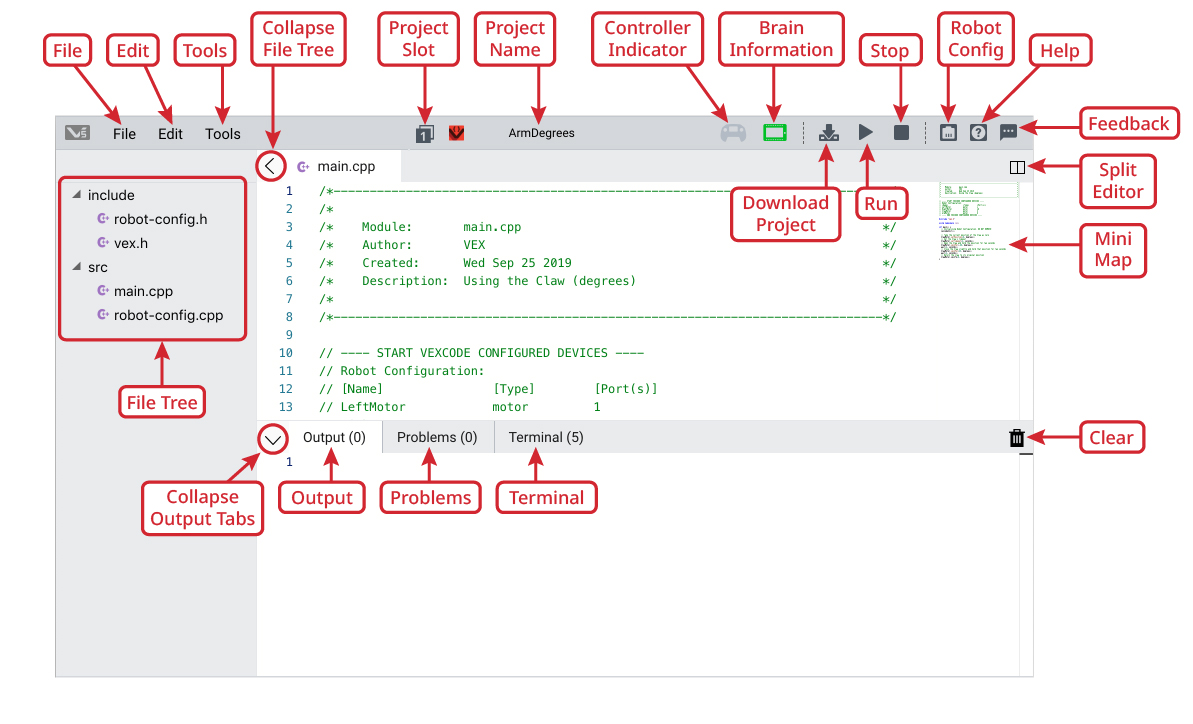

Screenshot van de VEXcode V5 Text User Interface, met verschillende programmeerblokken en hulpmiddelen voor roboticaprogrammering, ontworpen voor educatieve tutorials in de V5-roboticacategorie.

ramen

Schermafbeelding van het menu Bestand in VEXcode V5, met opties voor het maken, openen, opslaan en exporteren van bestanden, samen met aanvullende instellingen en hulpmiddelen voor gebruikers in het gedeelte met tutorials van V5.

Mac

Schermafbeelding van het menu Bestand op een Mac, met verschillende bestandsopties zoals Nieuw, Openen, Opslaan en Afdrukken, relevant voor V5-zelfstudies.

Als u Bestand selecteert, wordt het Bestandsmenu geopend met de volgende opties:

ramen

Schermafbeelding van het menu Bewerken in Vex V5, met verschillende opties voor het bewerken van projectinstellingen en -configuraties, relevant voor tutorials over het gebruik van Vex-roboticasoftware.

Mac

Schermafbeelding van het menu Bewerken op een Mac, met verschillende opties voor het bewerken in V5-software, waaronder knippen, kopiëren, plakken, ongedaan maken en opnieuw uitvoeren.

Als u Bewerken selecteert, wordt het Bewerkingsmenu met bewerkingsopties geopend

ramen

Schermafbeelding van het menu Extra in de VEX V5-software, met verschillende gereedschapsopties voor gebruikers, waaronder programmeer- en configuratiehulpmiddelen, die zijn ontworpen ter ondersteuning van robotica-tutorials.

Mac

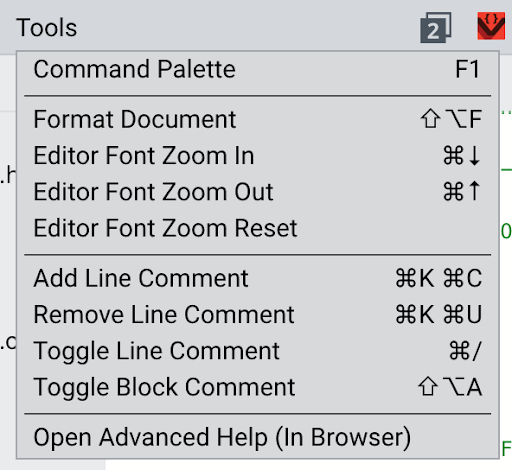

Schermafbeelding van het menu Extra in de VEX V5-software. Hier worden verschillende gereedschapsopties en functies weergegeven die gebruikers kunnen gebruiken in tutorials.

Als u Extra selecteert, wordt het Extra Menu van de volgende opties geopend

Bestandsboom samenvouwen minimaliseert het paneel Bestandsboom om het bewerkingsgebied te vergroten.

Schermafbeelding van de V5-categoriebeschrijvingstutorial, waarin verschillende slots en hun configuraties in een visueel formaat worden getoond.

Project Slot stelt gebruikers in staat een van de acht slots op de Brain te selecteren waar het project zal worden gedownload.

Schermafbeelding van de optie 'Expert inschakelen' in de Vex Robotics-software, ter illustratie van het proces voor gebruikers in het gedeelte V5-zelfstudies.

Met Projectnaam kunnen gebruikers het project een naam geven zodat deze gemakkelijk kan worden geraadpleegd.

Als u op Projectnaam klikt, worden Projectdetails geopend, waar u kunt klikken om expertopties in te schakelen.

Controllerindicator is grijs als er geen controller is aangesloten, oranje als er verbinding is maar er geen radioverbinding met de hersenen is, en groen als er verbinding is met de hersenen.
Brain Information laat zien of de V5 Robot Brain is verbonden (groen) met de gebruikersinterface, niet is verbonden (grijs) of moet worden bijgewerkt (groene hersenen met oranje waarschuwingsdriehoek).

Schermafbeelding van het VEX V5-compilatieproces, met de interface en code-elementen die worden gebruikt bij het programmeren van robotica-tutorials.

Project downloaden is de knop die verschijnt wanneer de hersenen zijn verbonden, zodat gebruikers het project naar de hersenen kunnen downloaden.

Let op: Wanneer de hersenen niet verbonden zijn, wordt de Download-knop vervangen door deBuild-knop, hier weergegeven:

Run kan de gebruiker het project starten via de gebruikersinterface nadat het al naar de robot is gedownload.
Stop kan de gebruiker het project stoppen via de gebruikersinterface.
Robot Config geeft de configuratie van de robot weer, zodat gebruikers de apparaten die deel uitmaken van de robotconstructie kunnen toevoegen, verwijderen en wijzigen.
Help biedt de gebruiker individuele opdrachthulp en/of biedt de opdrachtreferentie.
Met Feedback kunnen gebruikers hun ervaringen met de gebruikersinterface beoordelen en rechtstreeks berichten sturen naar VEX.
Split Editor wordt gebruikt om het bewerkingsscherm te splitsen, zodat de gebruikersinterface twee tabbladen heeft om naar twee verschillende bestanden binnen het project te kijken, of om naar verschillende delen van hetzelfde bestand te kijken.
Mini Map laat gebruikers zien welk deel van het bronbestand momenteel wordt weergegeven in het editorvenster en stelt de gebruiker in staat snel door het hele bestand te bladeren door het gemarkeerde gedeelte te slepen.
Bestandsboom biedt gebruikers een lijst met mappen en hun bestanden die binnen het project worden gebruikt, zodat gebruikers het invoerbestand kunnen selecteren dat ze willen bewerken.
Uitvoertabbladen samenvouwen minimaliseert de uitvoertabbladen om het bewerkingsgebied te vergroten.
Uitvoer geeft informatie over het opslaan, compileren en gegenereerde fouten.
Problemen geeft fouten, waarschuwingen en informatie over problemen weer.
Terminal geeft tekst weer die is afgedrukt vanuit een gebruikersproject dat op de hersenen draait wanneer de hersenen zijn aangesloten via directe USB of de controller. Het stelt de gebruiker ook in staat tekst te sturen naar het project dat in de hersenen draait wanneer deze is aangesloten.
Clear kan de gebruiker berichten verwijderen van de Output- en Terminal-displays.
