Inzicht in de VEX DEVICE INFO in VS Code – VEX-bibliotheek

Nadat u de VEX VScode-extensiehebt geïnstalleerd, hebt u toegang tot DEVICE INFO. Het DEVICE INFO-overzicht biedt een overzicht van het VEX-apparaat (een VEX Brain of een VEX Controller). Hiermee kunnen we controleren of de apparaten goed werken.

Toegang tot VEX DEVICE INFO in VS Code

Het VEX Robotics Extension-pictogram in het VS Code-zijmenu is gemarkeerd.

Start Visual Studio Code op de computer. Klik op het VEX-pictogram op de VS Code-activiteitenbalk.

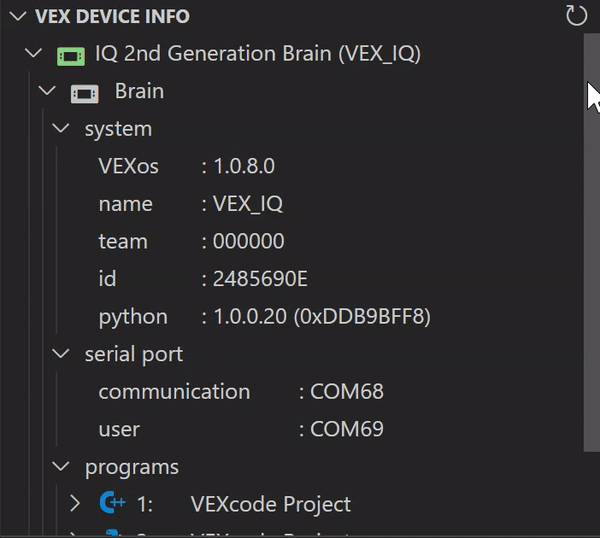

De VEX Robotics Extension is geopend en de categorie VEX-apparaatinfo wordt weergegeven, met een lijst van alle verbonden apparaten en specifieke informatie over elk apparaat. In dit voorbeeld worden de hersenen, de gedownloade programma's en een controller weergegeven.

De VEX-weergave wordt geopend in de zijbalk. De categorie VEX DEVICE INFO bevindt zich in het midden van de VEX-weergave In deze categorie wordt alle informatie over de aangesloten apparaten weergegeven.

VEX-APPARAATINFO Overzicht

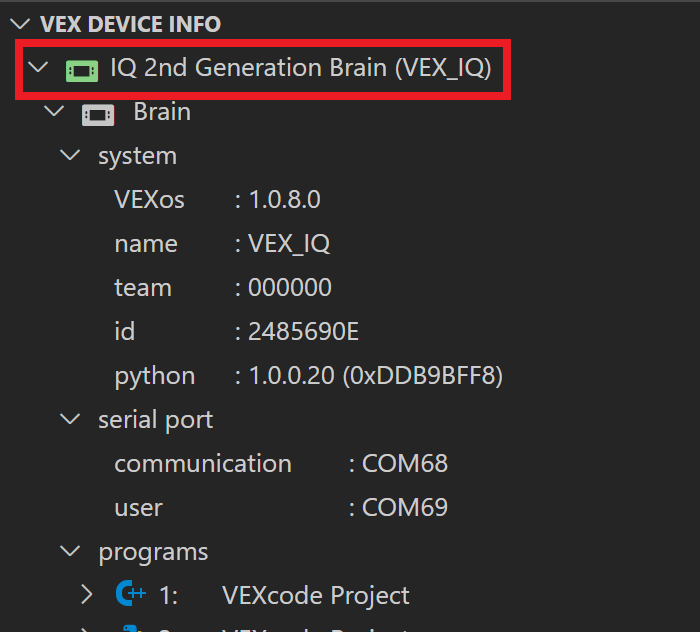

Sectie VEX-apparaatinfo met de map VEX-apparaatindicator gemarkeerd. In dit voorbeeld luidt de map VEX Device Indicator IQ 2nd Generation Brain (VEX_IQ).

De VEX-apparaatindicator

De VEX-apparaatindicator geeft aan welk type VEX-apparaat is aangesloten op de VEX VS Code Extension. De VEX-apparaatindicator staat onder VEX DEVICE INFO inclusief het pictogram en het type van het aangesloten VEX-apparaat gevolgd door de Brain-naam.

Als er een VEX Brain is aangesloten, beweeg dan de muis over de VEX-apparaatindicator. Er verschijnen een camerapictogram en een gebeurtenislogboekpictogram ernaast.

Opmerking: Als een controller is aangesloten op de computer, maar geen radioverbinding heeft met een brein, wordt er geen breinnaam weergegeven naast het controllerpictogram.

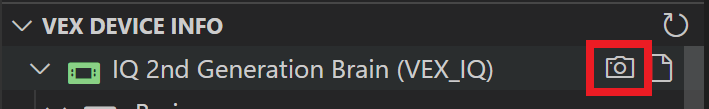

Het camerapictogram wordt gemarkeerd naast de maptitel VEX Device Indicator.

Camera-icoon

Wanneer erop wordt geklikt, maakt de VEX-extensie een screenshot van het VEX-breinscherm.
Voor instructies over het maken van een screenshot van het VEX Brain Screen in VS Code, dit artikel.

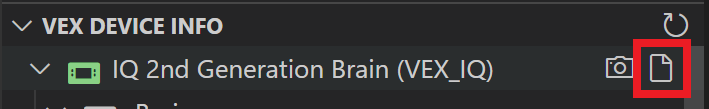

Het pictogram Gebeurtenislogboek wordt gemarkeerd naast de maptitel VEX Device Indicator, rechts van het pictogram Camera.

Gebeurtenislogboekpictogram

Wanneer u hierop klikt, uploadt de VEX Extension het gebeurtenislogboek van de VEX Brain. Voor nuttige informatie over het uploaden van het gebeurtenislogboek van de VEX Brain in VS Code, bekijk artikel.

Brein

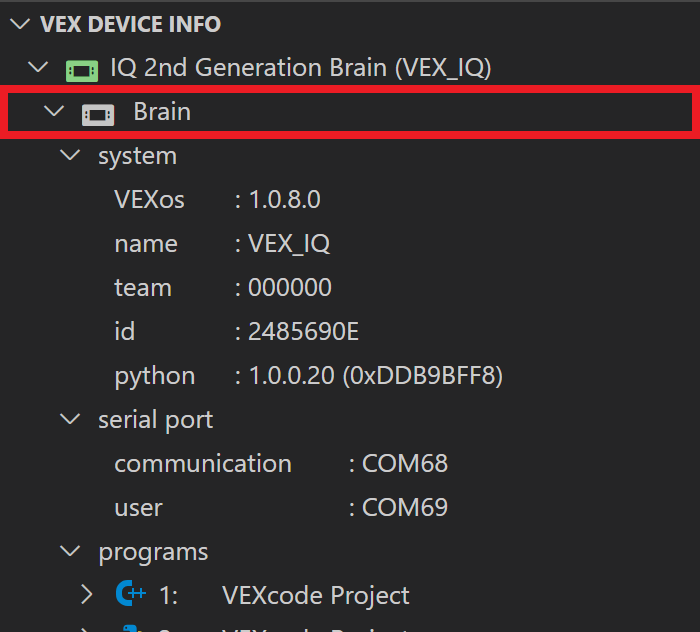

De map Brain is gemarkeerd onder de map VEX Device Indicator.

Brain is de hoofdcategorie voor alle apparaatinformatie met betrekking tot de Brain.
Het Brain-pictogram van de categorie Brain geeft de volgende waarschuwingsberichten weer:

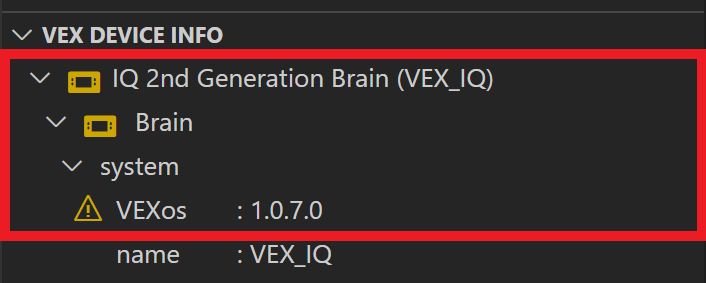

Het pictogram van de map Brain en het pictogram van de VEX-apparaatindicator worden oranje weergegeven. Naast de VEXos-versie van het systeem staat een gevarensymbool. Deze signalen geven aan dat de VEXos-versie van Brain verouderd is.

Waarschuwing: VEXos verouderd

Wanneer de VEXos-versie van een VEX Brain verouderd is, worden de Brain-pictogrammen geel en verschijnt er een waarschuwingsberichtpictogram naast VEXos onder de systeem-subcategorie.

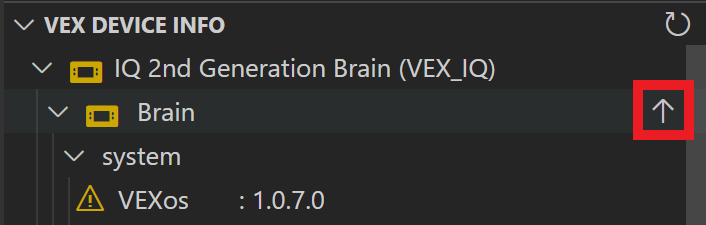

De cursor beweegt over de verouderde map Brain en ernaast staat een pictogram met een pijltje omhoog dat is gemarkeerd.

Om de firmware van Brain bij te werken, beweegt u de muis over het pictogram of de tekst van de categorie Brain. Er verschijnt een pijltje omhoog ernaast. Klik op het pijltje omhoog om de VEXo's voor de VEX Brain bij te werken.

Ga hierheen voor meer informatie over het updaten van firmware met de VEX VScode-extensie.

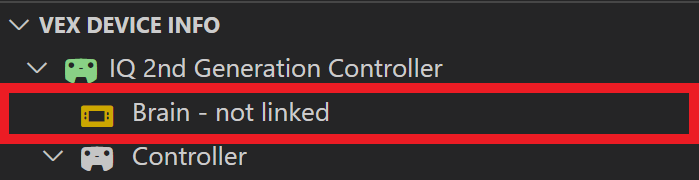

De map Brain onder de map VEX Device Indicator heeft een oranje pictogram en de tekst Brain, niet gekoppeld. Deze signalen geven aan dat er geen VEX Brain-verbinding is.

VEX Brain is niet gekoppeld

Wanneer een VEX-controller is aangesloten op de computer, maar geen radioverbinding heeft met een Brain, wordt het Brain-pictogram geel en geeft de tekst aan dat Brain - niet gekoppeld.

Om deze waarschuwing op te lossen, koppel je de Controller aan de IQ (2e generatie) Brain. Voor nuttige informatie over het koppelen van de Controller met de IQ (2e generatie) Brain, ga hierheen.

Systeem

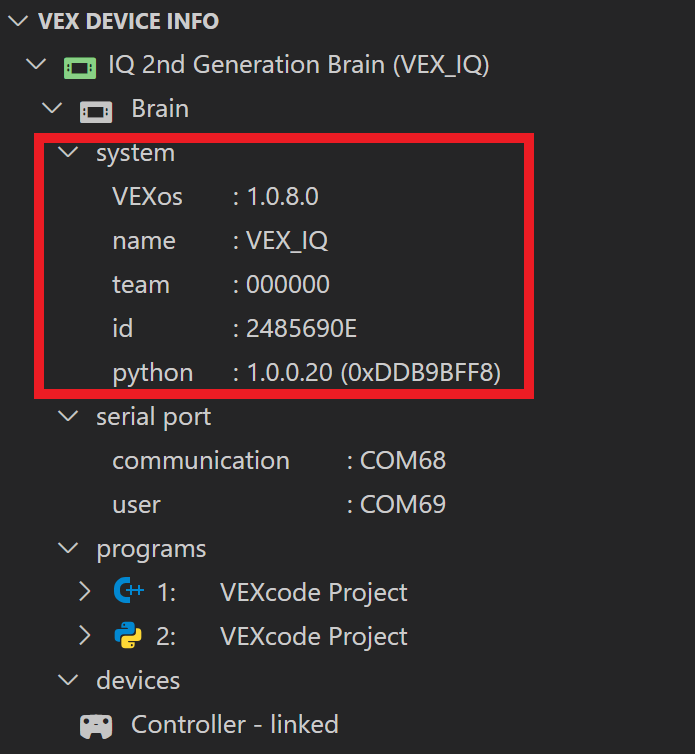

De systeemmap en de inhoud ervan worden weergegeven en gemarkeerd onder de map Brain. De systeemmap bevat gegevens over Brain, en de gegevens luiden VEXos 1.0.8.0, naam VEX_IQ, team 000000, id 2485690E en Python 1.0.0.2.0.

Systeem is een subcategorie van de categorie Hersenen. De subcategorie systeem biedt informatie over de VEXos-versie, naam, teamnummer, ID en Python-runtimeversie van Brain.

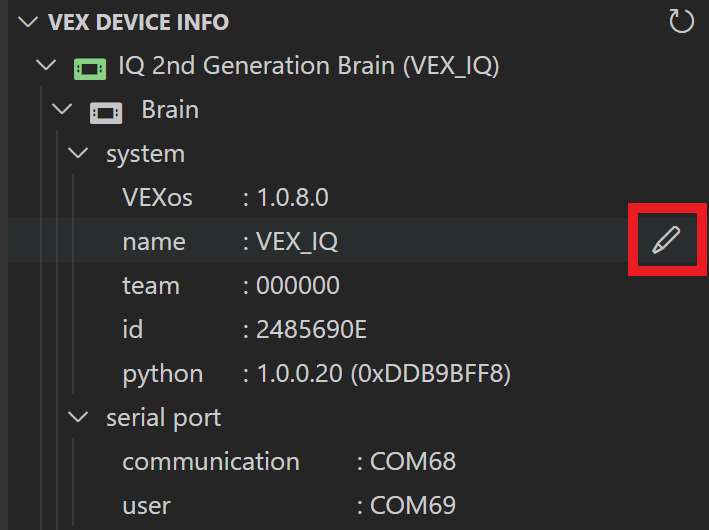

De cursor beweegt over de optie Naam in de map Systeem en ernaast staat een potloodpictogram dat is gemarkeerd.

Stel de naam van de Brain

Om de naam voor de IQ (2e generatie) Brain in te stellen, beweegt u de muis over de tekst met de naaminformatie en klikt u op het potloodpictogram dat ernaast verschijnt.

Ga hierheen voor meer informatie over het hernoemen van je IQ (2e generatie) Brain in de VEX VScode-extensie.

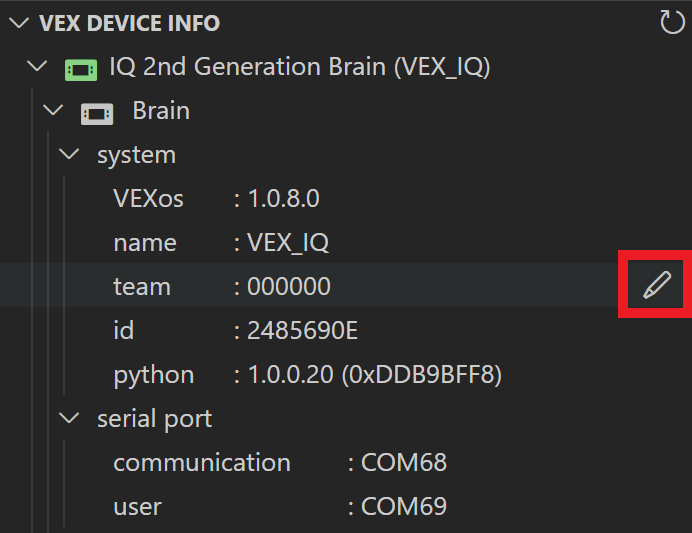

De cursor beweegt over de optie Team in de map Systeem. Ernaast staat een potloodpictogram dat is gemarkeerd.

Stel het teamnummer

Om het teamnummer voor de IQ (2e generatie) Brain in te stellen, beweegt u de muis over de tekst met de teaminformatie en klikt u op het potloodpictogram dat ernaast verschijnt.

Ga hierheen voor meer informatie over het instellen van het nummer van je team in de VEX VScode-extensie.

Seriële poort

De map Serial Port en de inhoud ervan worden onder de map Brain weergegeven. De map Seriële poort bevat gegevens over de bekabelde verbinding van de Brain. Deze gegevens luiden Communicatie COM68, Gebruiker COM69.

Seriële poort is een subcategorie van de categorie Brain. De subcategorie seriële poort geeft het apparaatpad weer voor elke seriële poort die beschikbaar is voor de IQ (2e generatie) Brain

Opmerking: De seriële communicatiepoort wordt gebruikt om programma's te downloaden en de hersenfuncties te besturen. De seriële gebruikerspoort wordt gebruikt om gegevens over te brengen tussen de gebruikersapp die op de Brain draait en de hostcomputer die via USB is aangesloten.

Programma's

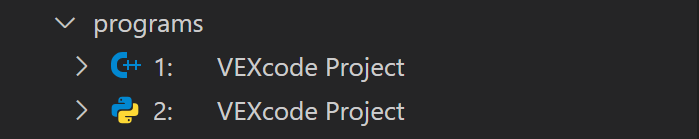

De map Programma's en de inhoud ervan worden onder de map Brain weergegeven. In de map Programma's worden alle gedownloade VEX-projecten op de Brain weergegeven. In dit voorbeeld zijn er één C/C++-programma en één Python-programma gedownload naar de aangesloten Brain.

Programma's is een subcategorie van de categorie Hersenen. De subcategorie programma's toont een lijst met alle gebruikersprogramma's die zijn gedownload op de IQ (2e generatie) Brain.

Met deze categorie kunt u gedownloade programma's van IQ (2e generatie) Brain verwijderen of gedetailleerde programma-informatie bekijken.

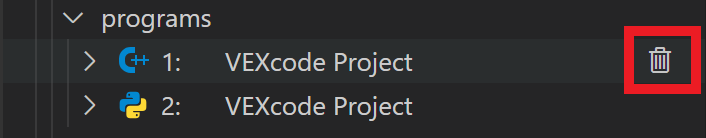

De cursor beweegt over een programma in de map Programma's en ernaast is een Prullenbakpictogram gemarkeerd.

Om een gedownload programma uit de IQ (2e generatie) Brain te verwijderen, beweegt u de muis over de tekst van het geselecteerde programma-item en klikt u op het prullenbakpictogram dat ernaast verschijnt.

Opmerking: Zodra een programma is verwijderd, kan het niet meer worden hersteld. Wees voorzichtig bij het gebruik van deze functie.

Ga hierheen voor meer informatie over het wissen van projecten uit een IQ (2e generatie) Brain in de VEX VScode-extensie.

Apparaten

De map Apparaten en de inhoud ervan worden onder de map Brain weergegeven. In de map Apparaten worden alle apparaten weergegeven die op de Brain zijn aangesloten. In dit voorbeeld wordt er één apparaat vermeld, namelijk Controller - gekoppeld.

Apparaten is een subcategorie van de categorieHersenen. In de subcategorieapparaten wordt een lijst weergegeven met alle apparaten die zijn aangesloten op de Smart Ports van de IQ (2e generatie) Brain en de batterij die op dat moment is aangesloten op de IQ (2e generatie) Brain.

De map Apparaten en de inhoud ervan worden onder de map Brain weergegeven. In dit voorbeeld worden er meerdere aangesloten Smart Port-apparaten weergegeven. U kunt elke Smart Port Device-map openen om informatie weer te geven die specifiek is voor dat apparaat. In dit voorbeeld is het apparaat Motor geselecteerd en de inhoud is: Type Motor, Versie 1.0.0.3.1, Boot 1.0.3.0.

Om gedetailleerde informatie te bekijken van een Smart Port-apparaat of batterij die is aangesloten op de Brain, selecteert u het uitvouwpictogram naast het apparaatitem. Er wordt aanvullende informatie over het aangesloten apparaat weergegeven, zoals het Smart Port-nummer en het apparaattype.

Controller

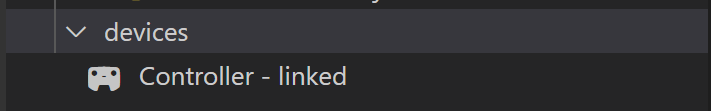

Controller staat vermeld onder de map Apparaten. Deze Controller leest Controller, gekoppeld.

Controller laat zien of een IQ (2e generatie) Controller wel of niet gekoppeld is aan de IQ (2e generatie) Brain.

Voor informatie over het koppelen van je IQ (2e generatie) Controller met je IQ (2e generatie) Brain, ga hierheen.
