VEX IQ സിസ്റ്റം അതിന്റെ ആശയം മുതൽ തന്നെ എളുപ്പമുള്ള ഒരു പ്രാരംഭ തലത്തിലേക്കാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്, കൂടാതെ നിങ്ങളുടെ പുതിയ സിസ്റ്റം ആരംഭിക്കാൻ നിങ്ങളെ സഹായിക്കുന്ന നിരവധി ഉറവിടങ്ങളുണ്ട്.
VEX IQ കിറ്റുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഒരു റോബോട്ട് കിറ്റ് തിരഞ്ഞെടുക്കുക - VEX IQ ഉപയോഗിച്ച് ആരംഭിക്കുക എന്ന ലേഖനം കാണുക.
നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് കൂട്ടിച്ചേർക്കാൻ സഹായിക്കുന്ന ചില ഉറവിടങ്ങൾ ഈ ലേഖനം നിങ്ങൾക്ക് നൽകും.
കുറിപ്പ്: ഈ ലേഖനത്തിലുടനീളം, ഓരോ വിഷയത്തെക്കുറിച്ചും കൂടുതൽ വിശദമായ വിവരങ്ങൾ നൽകുന്ന മറ്റ് VEX ലൈബ്രറി ലേഖനങ്ങളിലേക്കും ഉറവിടങ്ങളിലേക്കുമുള്ള ലിങ്കുകൾ നിങ്ങൾ കണ്ടെത്തും.
സംഘടിപ്പിക്കുന്നു

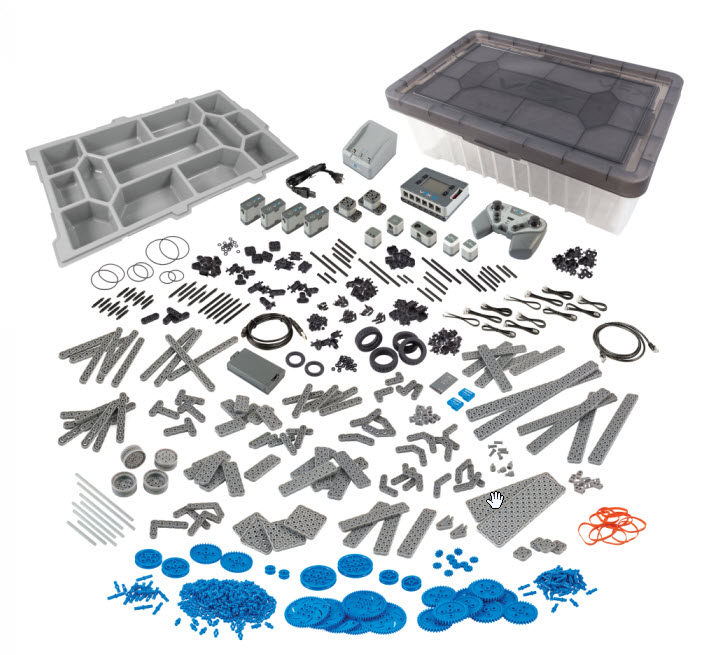

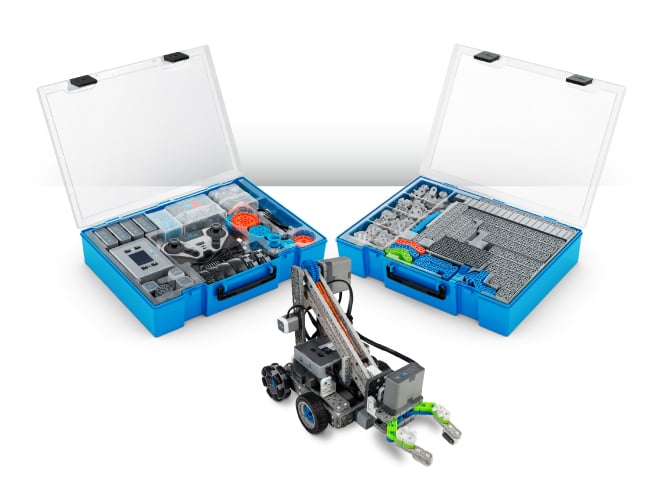

നിങ്ങളുടെ VEX IQ കിറ്റ് അൺപാക്ക് ചെയ്യാൻ തുടങ്ങുമ്പോൾ, ആദ്യം വ്യക്തമാകുന്നത് - ആണ്, ധാരാളം ഭാഗങ്ങൾ ഉണ്ട്. വിജയത്തിലേക്കുള്ള ആദ്യ ചുവടുവയ്പ്പുകൾ ഭാഗങ്ങൾ തിരിച്ചറിയുകയും ക്രമീകരിക്കുകയും ചെയ്യുക എന്നതാണ്.
ഭാഗങ്ങൾ തിരിച്ചറിയൽ
VEX റോബോട്ടിക്സ് അതിന്റെ VEX IQ ഭാഗങ്ങളെ മൂന്ന് വിഭാഗങ്ങളായി വേർതിരിക്കുന്നു:
- ഐ.ക്യു ഇലക്ട്രോണിക്സ്
- ഘടന
- ചലനം
ഐക്യു ഇലക്ട്രോണിക്സ് റോബോട്ട് ബ്രെയിൻ, കൺട്രോളർ, സ്മാർട്ട് മോട്ടോറുകൾ, ബാറ്ററികൾ, സ്മാർട്ട് റേഡിയോകൾ, സെൻസറുകൾ, കേബിളിംഗ് എന്നിവ ഉൾപ്പെടുന്നു. ബീമുകൾ, പിന്നുകൾ, കണക്ടറുകൾ തുടങ്ങിയ അസംബ്ലിക്ക് ഉപയോഗിക്കുന്ന എല്ലാ പ്ലാസ്റ്റിക് ഭാഗങ്ങളും സ്ട്രക്ചർ ഭാഗങ്ങളിൽ ഉൾപ്പെടുന്നു. മോഷൻ ഭാഗങ്ങളിൽ ചക്രങ്ങൾ, ഗിയറുകൾ, സ്പ്രോക്കറ്റുകൾ, പുള്ളികൾ, മറ്റ് ആക്സസറികൾ തുടങ്ങി ചലിക്കുന്ന എല്ലാ വസ്തുക്കളും ഉൾപ്പെടുന്നു.

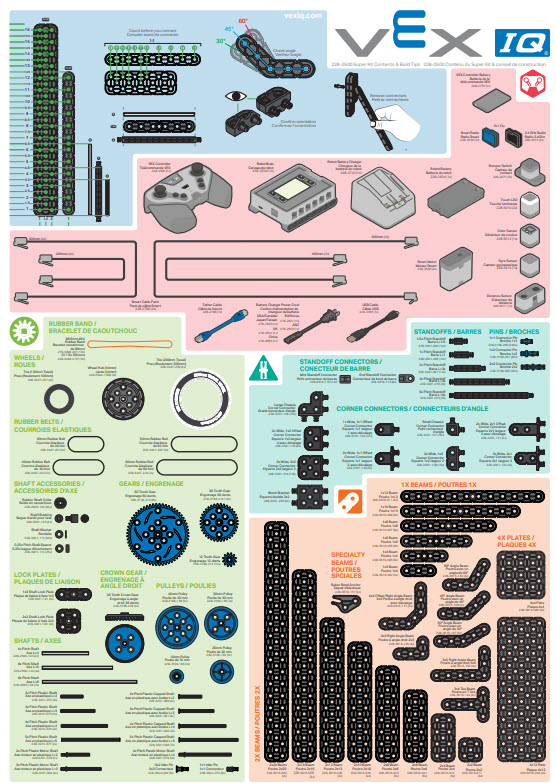

ഈ ഭാഗങ്ങളെല്ലാം തിരിച്ചറിയാൻ വളരെ ഉപയോഗപ്രദമായ ഒരു ഉപകരണമാണ് സൂപ്പർ കിറ്റ്ൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന സൂപ്പർ കിറ്റ് കണ്ടന്റ് പോസ്റ്റർ. സൂപ്പർ കിറ്റ് കണ്ടന്റ് പോസ്റ്ററിൽ ഇനിപ്പറയുന്നതുപോലുള്ള നിരവധി സഹായകരമായ വിവരങ്ങൾ അടങ്ങിയിരിക്കുന്നു:
- ഓരോ ഭാഗത്തിന്റെയും ഒരു ലൈഫ്-സൈസ് 1:1 ചിത്രീകരണം. തിരിച്ചറിയലിനും അവയുടെ വലിപ്പം സൂചിപ്പിക്കുന്നതിനുമായി കിറ്റിൽ നിന്നുള്ള ഭാഗങ്ങൾ പോസ്റ്ററിന് മുകളിൽ നേരിട്ട് വയ്ക്കാവുന്നതാണ്.
- ഭാഗത്തിന്റെ പേര്. VEX-ന്റെ എല്ലാ ഡോക്യുമെന്റേഷനുകളിലും നിർദ്ദേശങ്ങളിലും പ്രവർത്തനങ്ങളിലും ഈ ഭാഗത്തിന്റെ പേര് ഉപയോഗിച്ചിരിക്കുന്നു.
- എന്ന ഭാഗം നമ്പർ. ഓരോ ഭാഗത്തിനും ആ ഭാഗത്തെ തിരിച്ചറിയുന്ന ഒരു സവിശേഷ പാർട്ട് നമ്പർ ഉണ്ട്.

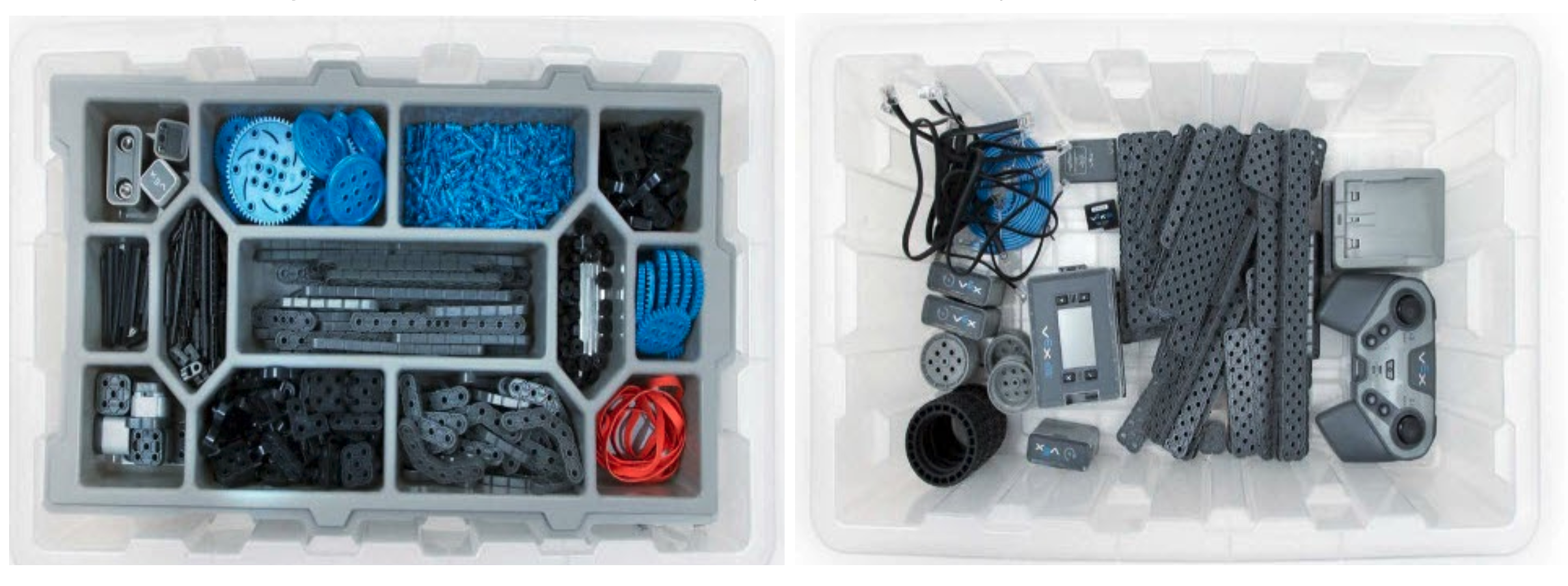

സ്റ്റോറേജ് ബിൻ എങ്ങനെ ഉപയോഗിക്കാം
സൂപ്പർ കിറ്റിൽ സ്റ്റോറേജ് ബിൻ ഉണ്ട്, അതിൽ ബിന്നിന്റെ മുകൾഭാഗത്ത് സൗകര്യപ്രദമായി കൂടുകൂട്ടുന്ന ഒരു സ്റ്റോറേജ് ട്രേയും സ്റ്റോറേജ് ബിന്നുകൾ പരസ്പരം സുരക്ഷിതമായി അടുക്കി വയ്ക്കാൻ അനുവദിക്കുന്ന ഒരു ടോപ്പ് കവറും ഉണ്ട്. സ്റ്റോറേജ് ട്രേയിലെ കമ്പാർട്ടുമെന്റുകൾ കിറ്റിലെ ചെറിയ ഭാഗങ്ങൾക്ക് നന്നായി യോജിക്കുന്നു. അതേസമയം, വലിയ ഭാഗങ്ങൾ ട്രേയുടെ അടിയിൽ സൗകര്യപ്രദമായി ഒതുങ്ങാൻ കഴിയും.

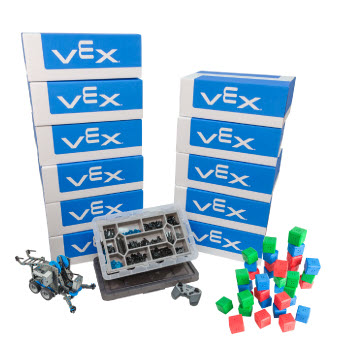

ഒന്നിലധികം കിറ്റുകൾ
ക്ലാസ് മുറി പോലുള്ള നിരവധി കിറ്റുകൾ ഉണ്ടെങ്കിൽ, കൂടുതൽ ക്രമീകരണങ്ങൾ സഹായകരമാകും. ഓരോ കിറ്റിനും ഒരു സംഘടനാ സംവിധാനം സ്ഥാപിച്ചുകഴിഞ്ഞാൽ, വിദ്യാർത്ഥികൾക്ക് കിറ്റിലെ ഭാഗങ്ങൾ അവരുടെ നിയുക്ത സ്ഥലത്തേക്ക് തിരികെ നൽകാൻ സഹായിക്കുന്നതിന് ചിത്രങ്ങളുള്ള ലേബലുകളോ ലേബലുകളോ സൃഷ്ടിക്കുന്നത് സഹായകരമാകും.
കിറ്റ് എ, കിറ്റ് ബി, കിറ്റ് സി തുടങ്ങിയ വ്യത്യസ്ത പേരുകൾ ഉപയോഗിച്ച് ഓരോ കിറ്റിലും ലേബൽ ചെയ്യുന്നത് സഹായകരമാണ്. റോബോട്ട് ബ്രെയിൻ, കൺട്രോളർ, ബാറ്ററി, ബാറ്ററി ചാർജർ എന്നിവയ്ക്ക് സവിശേഷമായ കിറ്റ് നാമം നൽകുന്നത് ഏത് ഉപകരണം ഏത് കിറ്റിൽ പെട്ടതാണെന്ന് സ്ഥാപിക്കാൻ സഹായിക്കും. സംഭരണത്തെയും ഓർഗനൈസേഷനെയും കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് സ്റ്റോറേജും ഓർഗനൈസേഷനും - VEX IQഉപയോഗിച്ച് ആരംഭിക്കുക എന്ന ലേഖനം കാണുക.

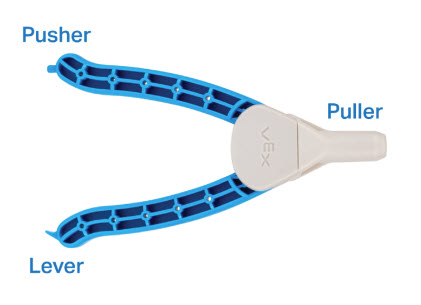

പിൻ ഉപകരണം
ഒരു VEX IQ റോബോട്ട് കൂട്ടിച്ചേർക്കുമ്പോൾ പിൻ ടൂൾ ഒരു വിലപ്പെട്ട സഹായിയാണ്. നിങ്ങളുടെ റോബോട്ട് നിർമ്മിക്കുമ്പോൾ ഇത് നിരവധി വ്യത്യസ്ത പ്രവർത്തനങ്ങളിൽ സഹായിക്കും. പ്ലാസ്റ്റിക് കൺസ്ട്രക്ഷൻ സിസ്റ്റം - കൺസ്ട്രക്ഷൻ - VEX IQ എന്ന ലേഖനത്തിൽ, നിങ്ങളുടെ റോബോട്ടിന്റെ ടൂൾലെസ് അസംബ്ലിയിൽ നിങ്ങളെ സഹായിക്കുന്നതിനും പിൻ ടൂൾ എങ്ങനെ ഉപയോഗിക്കാമെന്ന് വിശദീകരിക്കുന്നതിനുമുള്ള നിരവധി അധിക നുറുങ്ങുകൾ നിങ്ങൾ കണ്ടെത്തും.
പവർ അപ്പ് ചെയ്യുന്നു
നിങ്ങളുടെ കിറ്റിന്റെ ഭാഗങ്ങളുമായി പരിചയപ്പെടുകയും കിറ്റ് ക്രമീകരിക്കുകയും ചെയ്ത ശേഷം, അടുത്ത ഘട്ടം നിങ്ങളുടെ റോബോട്ട് ബ്രെയിനും കൺട്രോളറും ഉപയോഗത്തിനായി തയ്യാറാക്കുക എന്നതാണ്. ഇതിൽ റോബോട്ട് ബ്രെയിനിലേക്കും കൺട്രോളറിലേക്കും സ്മാർട്ട് റേഡിയോകൾ ഇൻസ്റ്റാൾ ചെയ്യുക, കൺട്രോളർ ബാറ്ററി കൺട്രോളറിൽ ഇൻസ്റ്റാൾ ചെയ്യുക, കൺട്രോളർ ചാർജ് ചെയ്യുക, റോബോട്ട് ബ്രെയിൻ ബാറ്ററി ചാർജ് ചെയ്യുക എന്നിവ ഉൾപ്പെടും.
കൂടാതെ, നിങ്ങളുടെ കൺട്രോളർ റോബോട്ട് ബ്രെയിനുമായി ജോടിയാക്കേണ്ടതുണ്ട്, കൂടാതെ നിങ്ങളുടെ റോബോട്ട് ബ്രെയിൻ അതിന്റെ ഫേംവെയർ അപ്ഡേറ്റ് ചെയ്യേണ്ടതുണ്ട്.

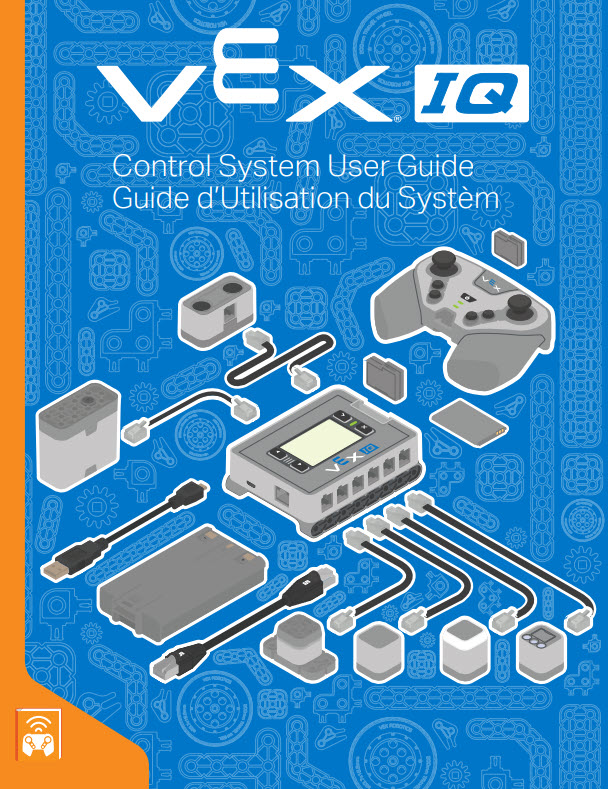

ഇതിൽ നിങ്ങളെ സഹായിക്കുന്നതിനായി സൂപ്പർ കിറ്റിൽ VEX IQ കൺട്രോൾ സിസ്റ്റം യൂസർ ഗൈഡ് ഉൾപ്പെടുന്നു, കൂടാതെ ഈ ഓരോ ജോലിയും എങ്ങനെ നിർവഹിക്കാം എന്നതിനെക്കുറിച്ചുള്ള വിശദാംശങ്ങൾ നൽകുന്ന VEX ലൈബ്രറി ലേഖനങ്ങളും ഉണ്ട്. ലേഖനങ്ങൾ താഴെ പട്ടികപ്പെടുത്തിയിരിക്കുന്നു.

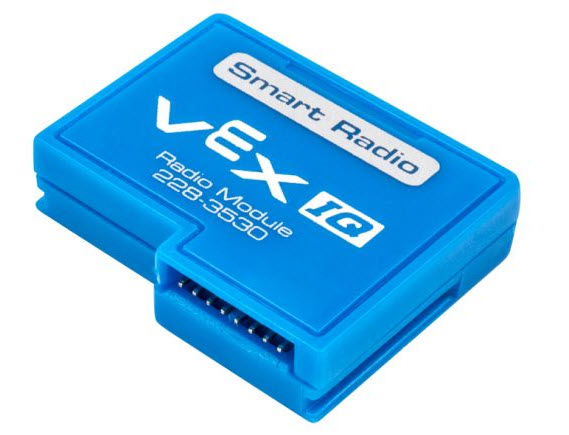

ബ്രെയിൻ, കൺട്രോളർ സ്മാർട്ട് റേഡിയോകൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നു
റോബോട്ട് തലച്ചോറും അതിന്റെ കൺട്രോളറും സ്മാർട്ട് റേഡിയോകൾഉപയോഗിച്ച് വയർലെസ് ആയി ആശയവിനിമയം നടത്തുന്നു. ആശയവിനിമയം നടക്കുന്നതിന് മുമ്പ് ഈ സ്മാർട്ട് റേഡിയോകൾ ഉപകരണങ്ങളിൽ ഇൻസ്റ്റാൾ ചെയ്യേണ്ടതുണ്ട്.
സ്മാർട്ട് റേഡിയോകൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിന് ഇനിപ്പറയുന്ന രണ്ട് ലേഖനങ്ങൾ സഹായിക്കും.
- തലച്ചോറിൽ നിന്നുള്ള ഇൻസ്റ്റാളേഷനും നീക്കംചെയ്യലും - VEX IQ-നുള്ള റേഡിയോകൾ
- കൺട്രോളറിൽ നിന്നുള്ള ഇൻസ്റ്റാളേഷനും നീക്കംചെയ്യലും - VEX IQ-നുള്ള റേഡിയോകൾ
കൺട്രോളർ ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യുന്നു
കൺട്രോളർ അതിന്റെ ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യാതെയാണ് ഷിപ്പ് ചെയ്യുന്നത്. ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യുന്നത് വളരെ ലളിതമായ ഒരു പ്രക്രിയയാണ്, ഒരു ഫിലിപ്സ് സ്ക്രൂഡ്രൈവർ മാത്രമേ ആവശ്യമുള്ളൂ.
കൺട്രോളർ ബാറ്ററി എങ്ങനെ ഇൻസ്റ്റാൾ ചെയ്യാം എന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ബാറ്ററി ഇൻസ്റ്റലേഷൻ - കൺട്രോളർ ഫോർ VEX IQ എന്ന ലേഖനം കാണുക.
കൺട്രോളർ ബാറ്ററി ചാർജ് ചെയ്യുന്നു

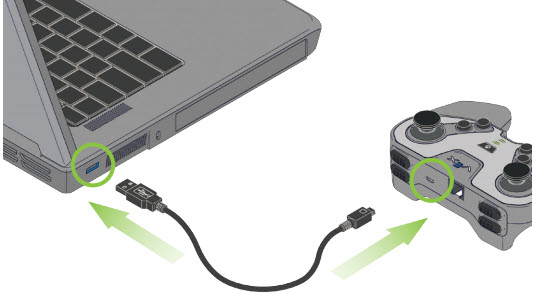

നിങ്ങളുടെ കൺട്രോളർ ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്തുകഴിഞ്ഞാൽ അത് ചാർജ് ചെയ്യേണ്ടതുണ്ട്. നിങ്ങളുടെ കൺട്രോളർ ചാർജ് ചെയ്യുന്നത് രണ്ട് എളുപ്പവഴികളിലൂടെ ചെയ്യാം, യുഎസ്ബി കണക്ഷൻ ഉപയോഗിച്ച് ചാർജ് ചെയ്യുക അല്ലെങ്കിൽ റോബോട്ട് ബ്രെയിനുമായി കൺട്രോളർ ബന്ധിപ്പിച്ച് ചാർജ് ചെയ്യുക.
നിങ്ങളുടെ കൺട്രോളർ എങ്ങനെ ചാർജ് ചെയ്യാം എന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ചാർജ് - VEX IQ നുള്ള കൺട്രോളർ എന്ന ലേഖനം കാണുക.

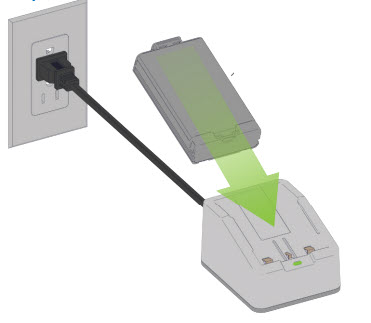

ഐക്യു ബ്രെയിൻ ബാറ്ററി ചാർജ് ചെയ്യുന്നു
നിങ്ങളുടെ VEX IQ സിസ്റ്റം പവർ ചെയ്യുന്നതിനുള്ള അടുത്ത ഘട്ടം റോബോട്ട് ബ്രെയിൻ ബാറ്ററിചാർജ് ചെയ്യുക എന്നതാണ്. റോബോട്ട് ബ്രെയിൻ ബാറ്ററിക്ക് സ്വന്തമായി സ്റ്റാൻഡ്-എലോൺ ചാർജർഉണ്ട്.

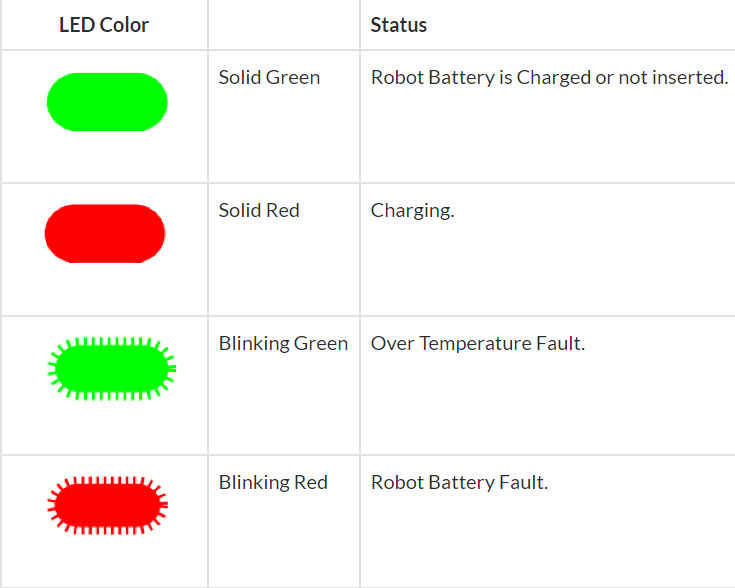

റോബോട്ട് ബ്രെയിൻ ബാറ്ററി ഒരു പവർഡ് ചാർജറിൽ ചേർക്കാൻ കഴിയും, കൂടാതെ ബാറ്ററിയുടെ നിലയെക്കുറിച്ചുള്ള വിവരങ്ങൾ നൽകുന്നതിന് ചാർജറിൽ സൗകര്യപ്രദമായ ഒരു LED ഇൻഡിക്കേറ്റർ ഉണ്ട്.
റോബോട്ട് ബ്രെയിൻ ബാറ്ററി ചാർജ് ചെയ്യുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ചാർജ് - ബാറ്ററി - VEX IQ എന്ന ലേഖനം കാണുക.

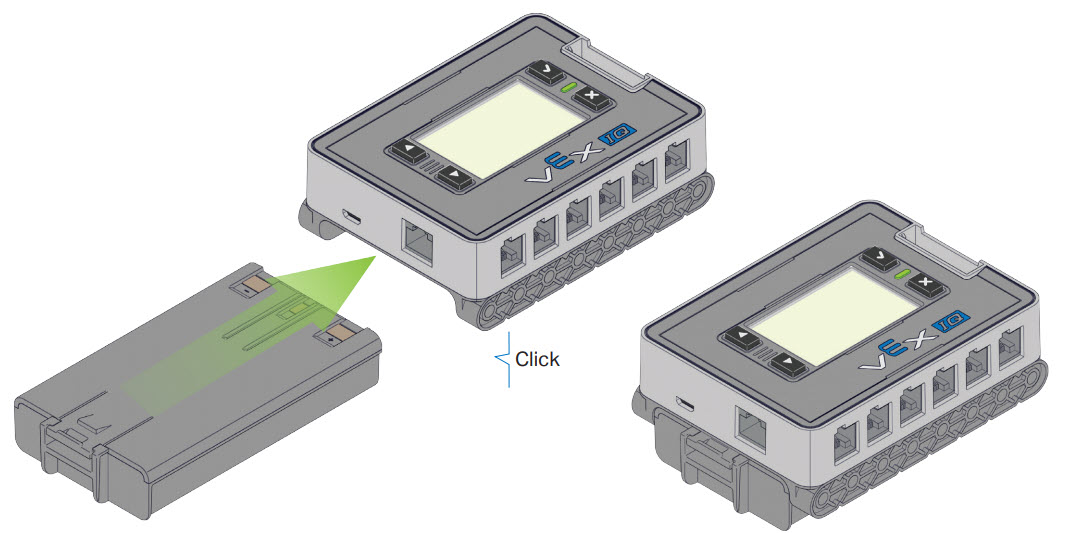

റോബോട്ട് ബ്രെയിൻ ബാറ്ററി ചേർക്കുന്നു
റോബോട്ട് ബ്രെയിൻ ബാറ്ററി ചാർജ് ചെയ്ത ശേഷം, അത് റോബോട്ട് ബ്രെയിനിൽ ചേർക്കേണ്ടതുണ്ട്. ഇത് വളരെ എളുപ്പമുള്ള ഒരു ഘട്ടമാണ്, ഒരിക്കൽ പൂർത്തിയായാൽ ബാറ്ററി റോബോട്ട് തലച്ചോറുമായി പൂർണ്ണമായും സംയോജിപ്പിച്ചിരിക്കുന്നു.
റോബോട്ട് തലച്ചോറിലേക്ക് ബാറ്ററി ചേർക്കുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഇൻസ്റ്റാളേഷനും നീക്കംചെയ്യലും - ബാറ്ററി - VEX IQ എന്ന ലേഖനം കാണുക.
കുറിപ്പ്: ഇഷ്ടാനുസരണം രൂപകൽപ്പന ചെയ്ത ഒരു റോബോട്ട് കൂട്ടിച്ചേർക്കുമ്പോൾ, ബാറ്ററിയിലേക്ക് പ്രവേശിക്കാൻ മതിയായ ഇടം നൽകുന്നത് ഉറപ്പാക്കുക.

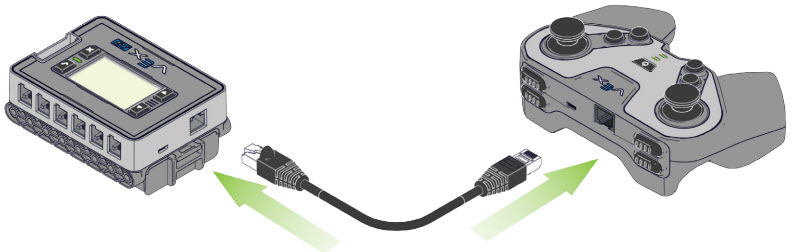

റോബോട്ട് തലച്ചോറും കൺട്രോളറും ജോടിയാക്കുന്നു
റോബോട്ട് ബ്രെയിനും കൺട്രോളറും ബാറ്ററികൾ ചാർജ് ചെയ്ത് സ്മാർട്ട് റേഡിയോകൾ ഇൻസ്റ്റാൾ ചെയ്തുകഴിഞ്ഞാൽ, ആശയവിനിമയം സ്ഥാപിക്കുന്നതിന് നിങ്ങൾ രണ്ടും ജോടിയാക്കേണ്ടതുണ്ട്. ഇവ രണ്ടും ഒരുമിച്ച് ചേർത്ത് റോബോട്ട് തലച്ചോറിന് ശക്തി പകരുന്നതിലൂടെയാണ് ഇത് സാധ്യമാകുന്നത്.
ഒരു കൺട്രോളറും ഒരു റോബോട്ട് ബ്രെയിനും വിജയകരമായി ജോടിയാക്കിക്കഴിഞ്ഞാൽ ഇത് വീണ്ടും ചെയ്യേണ്ടിവരില്ല.
ഒരു കൺട്രോളറെ ഒരു റോബോട്ട് ബ്രെയിനുമായി ജോടിയാക്കുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് വയർലെസ് കണക്ഷൻ (ജോടിയാക്കൽ) - കൺട്രോളർ ഫോർ VEX IQ എന്ന ലേഖനം കാണുക.
ഫേംവെയർ അപ്ഡേറ്റ് ചെയ്യുന്നു
എല്ലാ VEX IQ സ്മാർട്ട് ഉപകരണങ്ങളിലും (റോബോട്ട് ബ്രെയിൻ, കൺട്രോളർ, സ്മാർട്ട് മോട്ടോർ, സെൻസറുകൾ) സ്വന്തം ആന്തരിക പ്രോസസ്സറുകൾ അടങ്ങിയിരിക്കുകയും പ്രത്യേക സോഫ്റ്റ്വെയർ പ്രവർത്തിപ്പിക്കുകയും ചെയ്യുന്നു. ഈ സോഫ്റ്റ്വെയർ VEX IQ ഫേംവെയർ ആണ്, ഇതിനെ VEXosഎന്ന് വിളിക്കുന്നു. നിങ്ങളുടെ പുതിയ ഉപകരണത്തിന്റെ ഫേംവെയർ ശരിയായി പ്രവർത്തിക്കുന്നതിന് അത് അപ്ഡേറ്റ് ചെയ്യേണ്ടത് പ്രധാനമാണ്.
നിങ്ങളുടെ ഫേംവെയർ അപ്ഡേറ്റ് ചെയ്യുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഈ രണ്ട് ലേഖനങ്ങൾ കാണുക:
നിർദ്ദേശങ്ങളുമായി ബന്ധപ്പെട്ട സഹായം
നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് നിർമ്മിക്കുന്നതിന് നിരവധി ഓപ്ഷനുകൾ ഉണ്ട്. സൂപ്പർ കിറ്റ്നൊപ്പം നിർദ്ദേശങ്ങൾ ലഭിച്ച Clawbot ആകട്ടെ, VEX റോബോട്ടിക്സ് സൈറ്റിൽ കാണുന്ന നിരവധി ബിൽഡുകൾ ൽ ഒന്നാകട്ടെ, അല്ലെങ്കിൽ STEM ലാബ്സ്ൽ കാണുന്ന ബിൽഡുകളിൽ ഒന്നാകട്ടെ, നിങ്ങളുടെ ആദ്യത്തെ ഇഷ്ടാനുസൃതമായി രൂപകൽപ്പന ചെയ്ത റോബോട്ട് കൂട്ടിച്ചേർക്കുന്നതിന് മുമ്പ് VEX IQ സിസ്റ്റവുമായി പരിചയപ്പെടുന്നതിന് ഒരു കൂട്ടം നിർദ്ദേശങ്ങൾ ഉപയോഗിച്ച് ആരംഭിക്കാൻ ശുപാർശ ചെയ്യുന്നു.
ബിൽഡ് നിർദ്ദേശങ്ങളുടെ അവലോകനം

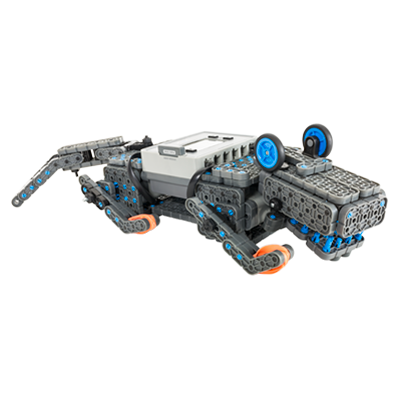

ഒരു റോബോട്ട് നിർമ്മിക്കുന്നതിനുള്ള നിർദ്ദേശങ്ങളിൽ ഒന്നിനെ ബിൽഡുകൾഎന്ന് വിളിക്കുന്നു. ചിലത് 'ഹീറോ' ബിൽഡുകൾഎന്ന് വിളിക്കപ്പെടുന്നു. ഇവ VEX IQ ചലഞ്ച്നുള്ള സ്റ്റാർട്ടർ റോബോട്ടുകളാണ്.

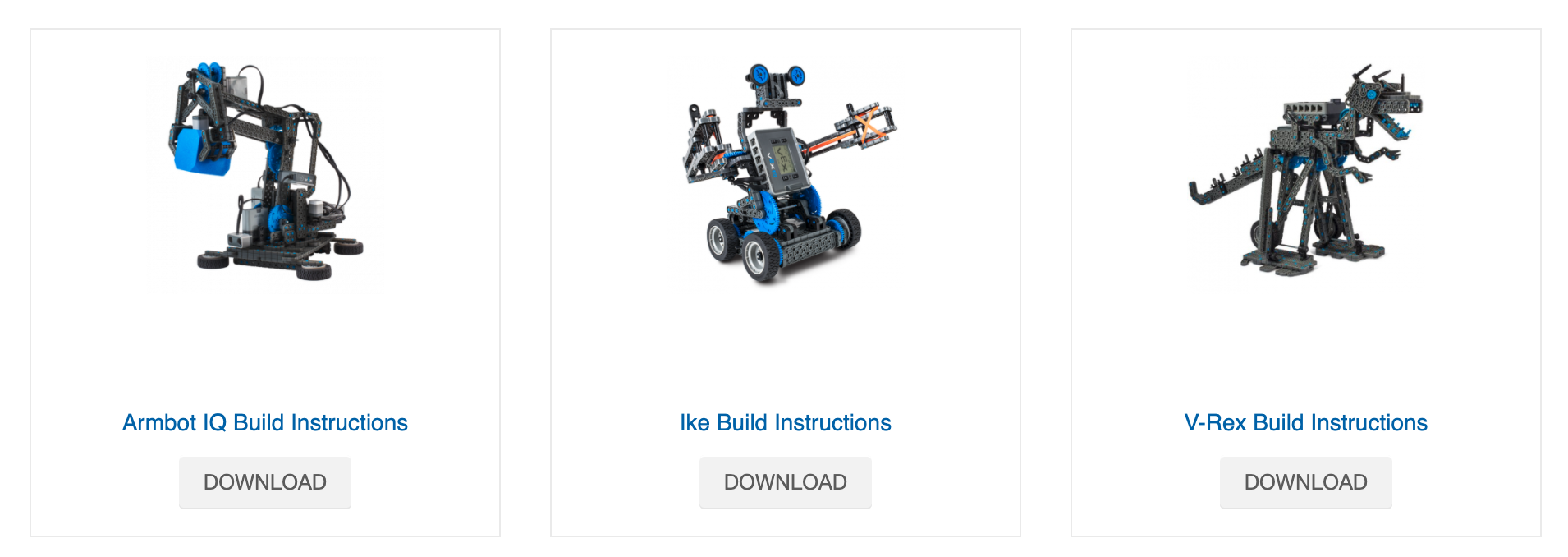

ബിൽഡുകൾ ഒന്നുകിൽ സൂപ്പർ കിറ്റ് ൽ വരുന്ന Clawbot IQ ബിൽഡ് ഇൻസ്ട്രക്ഷൻസ്പോലെയുള്ള ഒരു പ്രിന്റ് ചെയ്ത ഡോക്യുമെന്റോ അല്ലെങ്കിൽ VEX റോബോട്ടിക്സ് സൈറ്റ്ൽ നിന്ന് ഡൗൺലോഡ് ചെയ്യാവുന്ന ഒരു .pdf-ഓ ആയിരിക്കും.
ഈ ബിൽഡുകളിൽ ഓരോന്നിലും സഹായകരമായ സൂചനകളുടെ ഒരു കൂട്ടം, ആവശ്യമായ എല്ലാ ഭാഗങ്ങളുടെയും പൂർണ്ണമായ ഇൻവെന്ററി, നിർമ്മാണ പ്രക്രിയയിലുടനീളം നിങ്ങളെ നയിക്കുന്ന വിശദമായ ഘട്ടങ്ങൾ എന്നിവ ഉൾപ്പെടുന്നു.

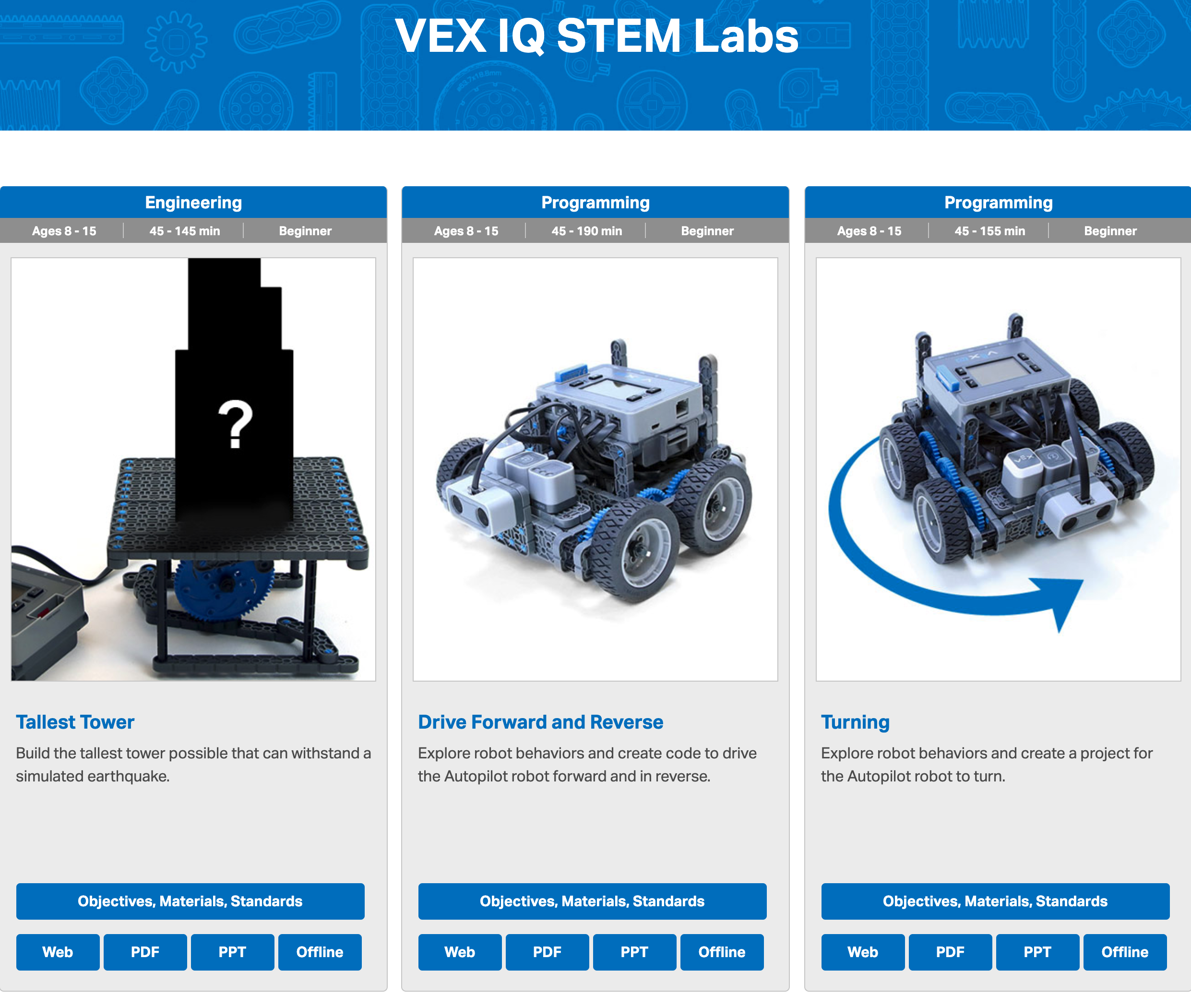

STEM ലാബ് നിർമ്മാണ നിർദ്ദേശങ്ങൾക്കുള്ള അവലോകനം
STEM ലാബ് നിർമ്മാണ നിർദ്ദേശങ്ങൾ IQ STEM ലാബ്സ് രസകരവും വിദ്യാഭ്യാസപരവുമായ പ്രവർത്തനങ്ങളുടെ ഭാഗമാണ്. മറ്റ് ബിൽഡുകളിൽ കാണുന്ന എല്ലാ വിവരങ്ങളും ഈ നിർദ്ദേശങ്ങളിൽ ഉൾപ്പെടുന്നു.

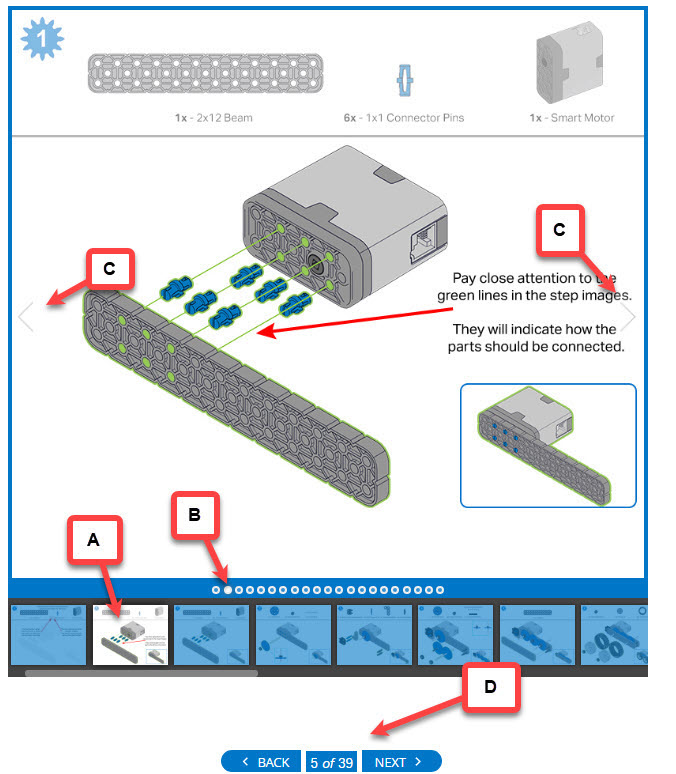

STEM ലാബ് ബിൽഡുകളുടെ ചില വെബ് പതിപ്പുകളിൽ അധിക നാവിഗേഷൻ സഹായങ്ങളുണ്ട്.
എ. സ്ലൈഡ് ഷോ സൂചിക- സ്ലൈഡ് തിരഞ്ഞെടുത്ത് നാവിഗേറ്റ് ചെയ്യുക.
B. സ്ലൈഡ് ഷോ മെനു ബാർ - സ്ലൈഡുമായി ലിങ്ക് ചെയ്തിരിക്കുന്ന സർക്കിൾ തിരഞ്ഞെടുത്ത് നാവിഗേറ്റ് ചെയ്യുക.
സി. മുന്നോട്ട്/പിന്നോട്ട് അമ്പടയാളങ്ങൾ - സ്ലൈഡ് മുന്നോട്ട് അല്ലെങ്കിൽ പിന്നിലേക്ക് ഒരു സ്ലൈഡ് കാണിക്കുന്നു.
D. STEM ലാബ് നാവിഗേഷൻ - STEM ലാബിനായി നാവിഗേഷൻ നൽകുന്നു.
നിർദ്ദേശങ്ങൾ ഉപയോഗിക്കുന്നതിനുള്ള സഹായകരമായ സൂചനകൾ
രൂപകൽപ്പനയുടെയും വിദ്യാഭ്യാസ പ്രക്രിയയുടെയും ഒരു നിർണായക ഭാഗം തെറ്റുകൾ വരുത്തുക എന്നതാണ്. നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് നിർമ്മിക്കുമ്പോൾ, നിങ്ങൾക്ക് ഈ പ്രക്രിയ അനുഭവപ്പെടും. സംഭവിക്കാവുന്ന ചില തെറ്റുകൾ പരിമിതപ്പെടുത്താൻ സഹായിക്കുന്ന ചില സൂചനകൾ ഇതാ:

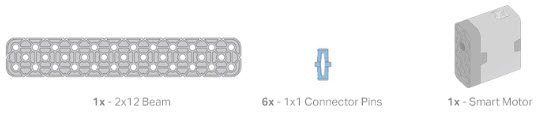

ഭാഗങ്ങളുടെ ഇൻവെന്ററി - ഓരോ ഘട്ടവും ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ശരിയായ ഭാഗങ്ങളും ശേഖരിക്കുന്നത് ഉറപ്പാക്കുക.

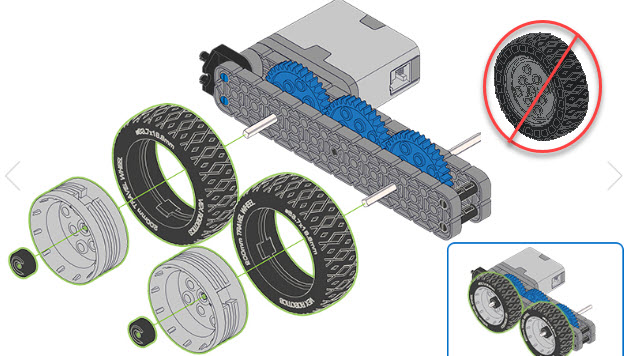

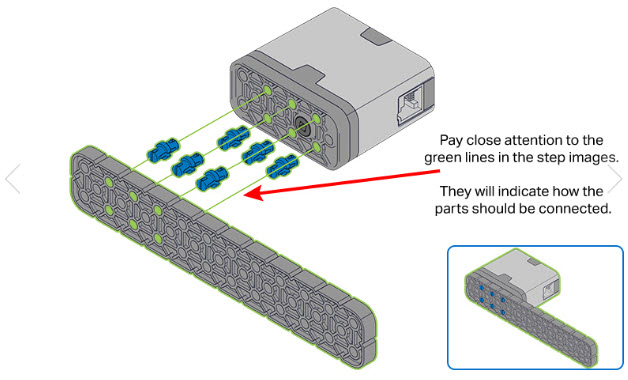

അസംബ്ലി കുറിപ്പുകളും പച്ച വരകളും - അസംബ്ലിക്കുള്ള പല ചിത്രീകരണങ്ങളിലും അസംബ്ലി കുറിപ്പുകളും ഭാഗങ്ങൾ എവിടേക്ക് പോകണമെന്ന് സൂചിപ്പിക്കുന്ന പച്ച വരകളും ഉണ്ടായിരിക്കും.
ഭാഗങ്ങൾ ന്റെ ഓറിയന്റേഷൻ - ചിത്രീകരണങ്ങളിലെ ഭാഗങ്ങളുടെ ഓറിയന്റേഷൻ ശ്രദ്ധാപൂർവ്വം ശ്രദ്ധിക്കുക. ഉദാഹരണത്തിന്, പിന്നിലേക്ക് ഘടിപ്പിച്ചിരിക്കുന്ന ഒരു ചക്രം റോബോട്ടിന്റെ ചേസിസിൽ ഉരഞ്ഞേക്കാം.

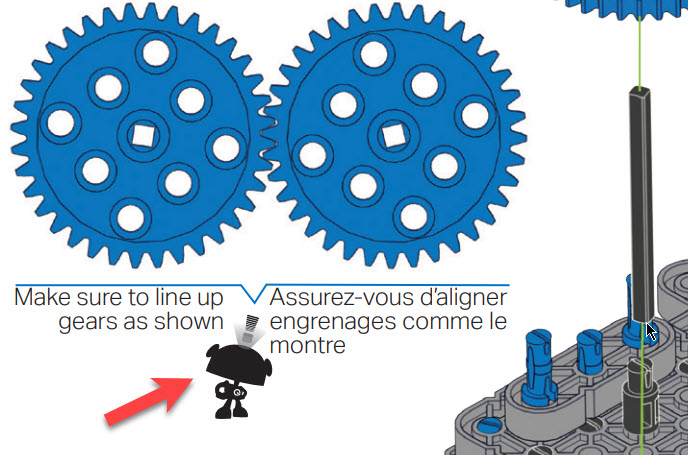

പ്രത്യേക നിരീക്ഷണ മേഖലകൾ - കൂട്ടിച്ചേർക്കുമ്പോൾ ചില ഘട്ടങ്ങൾക്ക് അധിക ശ്രദ്ധ ആവശ്യമാണ്. ഈ ഘട്ടങ്ങളിൽ ഒരു 'പ്രത്യേക വാച്ച്' ഐക്കൺ ഉണ്ടായിരിക്കും.

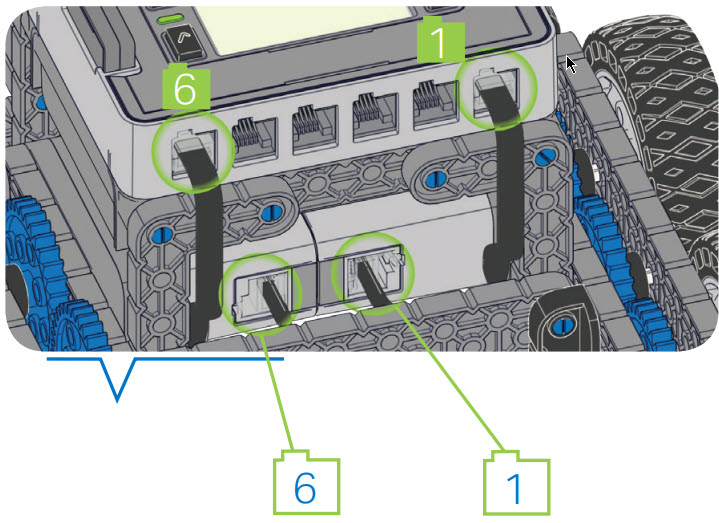

കേബിളുകൾ ബന്ധിപ്പിക്കുന്നതിനുള്ള കുറിപ്പുകൾ - ഒരു ഉപകരണത്തിനും റോബോട്ട് ബ്രെയിനിനുമിടയിൽ സ്മാർട്ട് കേബിളുകൾ ബന്ധിപ്പിക്കുമ്പോൾ, നമ്പർ കുറിപ്പ് കേബിൾ പ്ലഗ് ചെയ്യേണ്ട റോബോട്ട് ബ്രെയിനിലെ സ്മാർട്ട് പോർട്ട് നമ്പറിനെ സൂചിപ്പിക്കുന്നു.
അസംബ്ലി നുറുങ്ങുകൾ
നിർമ്മാണ നിർദ്ദേശങ്ങളിൽ നൽകിയിരിക്കുന്ന നിരവധി നുറുങ്ങുകൾക്ക് പുറമേ, നിങ്ങളുടെ ആദ്യ റോബോട്ടിനെ സഹായിക്കുന്നതിന് ചില അധിക ജനറൽ അസംബ്ലി നുറുങ്ങുകൾ ഇതാ.
ഭാഗങ്ങളുടെ വലുപ്പ ക്രമീകരണ സംവിധാനം
VEX IQ സിസ്റ്റം വ്യത്യസ്ത തരം ഭാഗങ്ങൾക്കായി വ്യത്യസ്ത വലുപ്പ സംവിധാനങ്ങൾ ഉപയോഗിക്കുന്നു. ഒരു ഇൻസ്ട്രക്ഷൻ സെറ്റിന് തെറ്റായ വലിപ്പത്തിലുള്ള ഭാഗം പകരം വയ്ക്കുന്നത് വളരെ എളുപ്പമാണ്. എന്നിരുന്നാലും, അസംബ്ലിയിലൂടെ തുടരുമ്പോൾ മിക്കപ്പോഴും പകരം വയ്ക്കൽ പ്രവർത്തിക്കുന്നില്ല. വലുപ്പക്രമീകരണ സംവിധാനങ്ങളെക്കുറിച്ചുള്ള അറിവ് വളരെ സഹായകരമാകും.
- ഘടനാപരമായ ഭാഗങ്ങൾ - ബീമുകൾ, പ്ലേറ്റുകൾ തുടങ്ങിയ ഘടനാപരമായ ഭാഗങ്ങൾ ഒരു പിച്ച് സിസ്റ്റം ഉപയോഗിച്ചാണ് അളക്കുന്നത്, ഇത് പ്ലാസ്റ്റിക് ഘടനയുടെ വശത്തുള്ള നോട്ടുകളുടെ എണ്ണമാണ്. കൂടുതൽ വിവരങ്ങൾക്ക് ബീമുകളും പ്ലേറ്റുകളും - നിർമ്മാണം - VEX IQ എന്ന ലേഖനം കാണുക.
- പിന്നുകളും കണക്ടറുകളും - IQ സിസ്റ്റത്തിനായി ഉപയോഗിക്കുന്ന കണക്ടറുകളെ അവയിലൂടെ തിരുകാൻ കഴിയുന്ന പ്ലാസ്റ്റിക്കിന്റെ കനം അനുസരിച്ച് അളക്കുന്നു. കൂടുതൽ വിവരങ്ങൾക്ക് കണക്ടറുകളും സ്റ്റാൻഡ്ഓഫുകളും - നിർമ്മാണം - VEX IQ എന്ന ലേഖനം കാണുക.
- ചക്രങ്ങൾ - IQ റോബോട്ടുകളിൽ ഉപയോഗിക്കുന്ന ചക്രങ്ങൾ ഒരു ഭ്രമണത്തിൽ സഞ്ചരിക്കുന്ന ദൂരത്തിനനുസരിച്ച് വലുപ്പം നിർണ്ണയിക്കപ്പെടുന്നു. കൂടുതൽ വിവരങ്ങൾക്ക് വീൽസ് - കൺസ്ട്രക്ഷൻ - VEX IQ എന്ന ലേഖനം കാണുക.
- ഗിയറുകൾ, സ്പ്രോക്കറ്റുകൾ, പുള്ളികളുകൾ - സ്മാർട്ട് മോട്ടോറുകളിൽ നിന്ന് പവർ ട്രാൻസ്ഫർ ചെയ്യാൻ IQ റോബോട്ടിൽ ഉപയോഗിക്കുന്ന ഗിയറുകൾ, സ്പ്രോക്കറ്റുകൾ, പുള്ളികളുകൾ എന്നിവ അവയുടെ പല്ലുകളുടെ എണ്ണമോ വ്യാസമോ അനുസരിച്ചാണ് അളക്കുന്നത്. കൂടുതൽ വിവരങ്ങൾക്ക് VEX പ്ലാസ്റ്റിക് ഗിയറുകൾ, സ്പ്രോക്കറ്റുകൾ, പുള്ളി എന്നിവ എങ്ങനെ ഉപയോഗിക്കാം എന്ന ലേഖനം കാണുക.

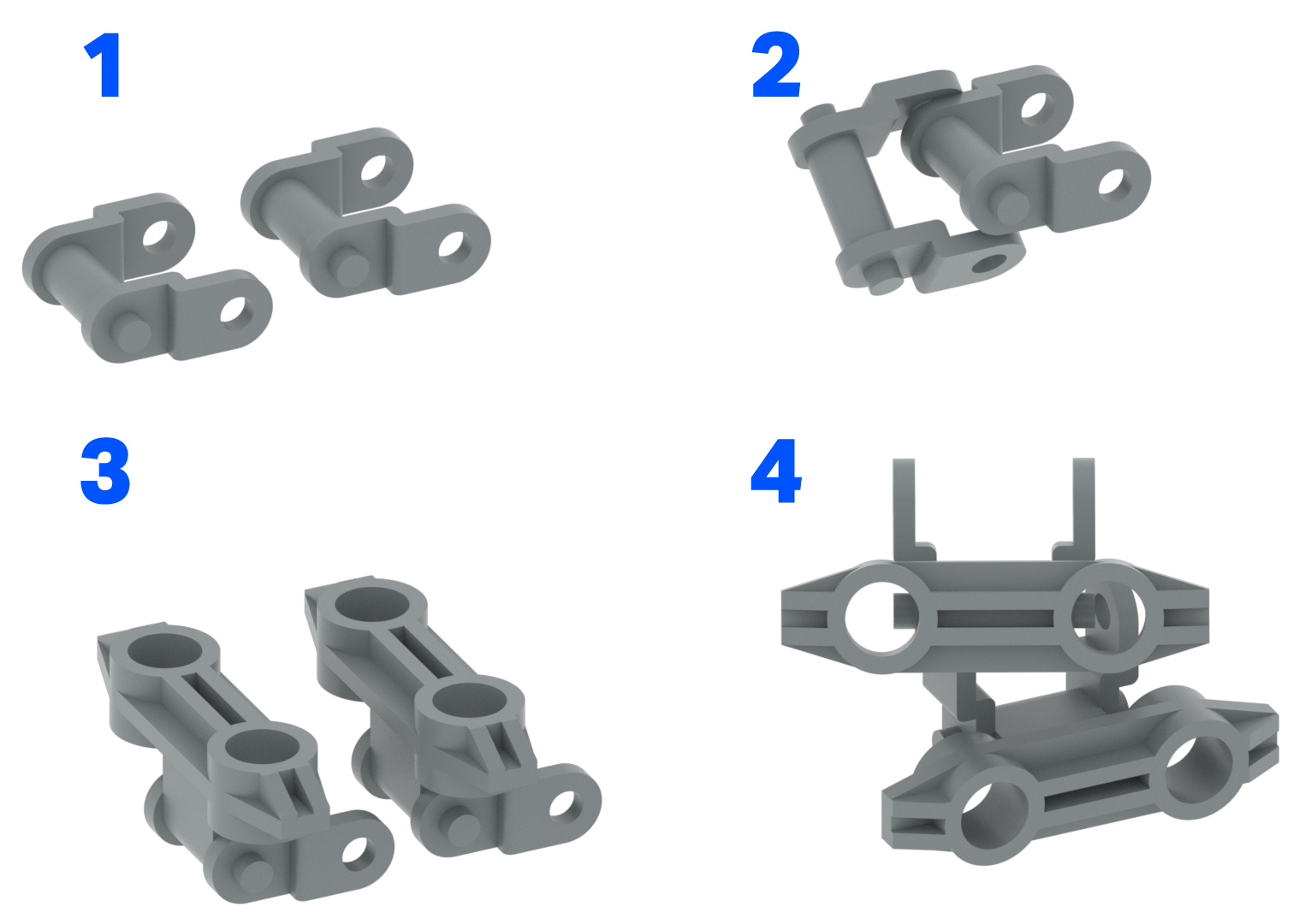

ചെയിൻ, ടാങ്ക് ട്രെഡുകൾ കൂട്ടിച്ചേർക്കൽ
VEX IQ സിസ്റ്റത്തിൽ സ്പ്രോക്കറ്റുകൾക്കൊപ്പം ഉപയോഗിക്കാൻ കഴിയുന്ന ചെയിനുകളും ടാങ്ക് ട്രെഡുകളും ഉണ്ട്. ഈ ഭാഗങ്ങൾ വ്യക്തിഗത ലിങ്കുകൾ പരസ്പരം ബന്ധിപ്പിച്ചാണ് കൂട്ടിച്ചേർക്കുന്നത്, ഇത് സ്പ്രോക്കറ്റുകൾക്കിടയിൽ ഇഷ്ടാനുസൃത നീളം ഉപയോഗിക്കാൻ അനുവദിക്കുന്നു. ഒരു ലിങ്കിലെ ദ്വാരം അടുത്ത ലിങ്കിലെ ബോസുമായി വിന്യസിച്ചുകൊണ്ട്, ചെറിയ കോണിൽ രണ്ടെണ്ണം ഒരുമിച്ച് കൊണ്ടുവന്ന് ലിങ്കുകൾ കൂട്ടിച്ചേർക്കാം. പിന്നെ രണ്ട് ലിങ്കുകളും ഒരുമിച്ച് ഒരു യൂണിറ്റായി സ്നാപ്പ് ചെയ്യുന്നതുവരെ വളച്ചൊടിക്കുക.
ചെയിൻ/ടാങ്ക് ട്രെഡ് ലിങ്കുകൾ ഡിസ്അസംബ്ലിംഗ് ചെയ്യാൻ, നടപടിക്രമം വിപരീതമാക്കുക.

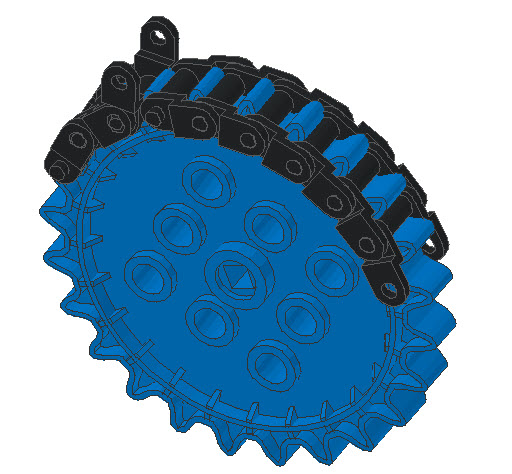

ഒരു ചെയിൻ/ടാങ്ക് ട്രെഡിന്റെ രണ്ട് അറ്റങ്ങളും ബന്ധിപ്പിക്കുമ്പോൾ സഹായകരമായേക്കാവുന്ന ഒരു സാങ്കേതികത, രണ്ട് അറ്റങ്ങളും ബന്ധിപ്പിക്കുമ്പോൾ ചെയിൻ/ടാങ്ക് ട്രെഡ് ഒരു സ്പ്രോക്കറ്റിൽ വയ്ക്കുക എന്നതാണ്.
അടുത്തത് എന്താണ്?
നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് കൂട്ടിച്ചേർത്തുകഴിഞ്ഞാൽ, ഇപ്പോൾ നിങ്ങൾക്ക് അത് പ്രോഗ്രാം ചെയ്യാൻ കഴിയും! നിങ്ങളുടെ റോബോട്ട് പ്രോഗ്രാമിംഗ് ആരംഭിക്കാൻ "VEXcode IQ ഉപയോഗിച്ചുള്ള കോഡിംഗ് - VEX IQ ഉപയോഗിച്ച് ആരംഭിക്കുക" എന്ന ലേഖനം നിങ്ങളെ സഹായിക്കും.
അടുത്ത സാഹസികത നിങ്ങളുടെ സ്വന്തം റോബോട്ട് രൂപകൽപ്പന ചെയ്യുന്നതായിരിക്കും. നിങ്ങളുടെ ആദ്യത്തെ ഇഷ്ടാനുസൃതമായി രൂപകൽപ്പന ചെയ്ത റോബോട്ട് നിർമ്മിക്കാൻ തയ്യാറാകുമ്പോൾ, ഇനിപ്പറയുന്ന ലേഖനങ്ങൾ നിങ്ങളെ സഹായിക്കും:
