VEX V5 സിസ്റ്റം അതിന്റെ ആശയം മുതൽ തന്നെ എളുപ്പമുള്ള ഒരു പ്രാരംഭ തലത്തിലേക്കാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്, കൂടാതെ നിങ്ങളുടെ പുതിയ സിസ്റ്റം ആരംഭിക്കാൻ നിങ്ങളെ സഹായിക്കുന്ന നിരവധി ഉറവിടങ്ങളുണ്ട്.
VEX V5 കിറ്റുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഈ ലേഖനം കാണുക: ഒരു റോബോട്ട് കിറ്റ് തിരഞ്ഞെടുക്കുക - VEX V5 ഉപയോഗിച്ച് ആരംഭിക്കുക.
നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് കൂട്ടിച്ചേർക്കാൻ സഹായിക്കുന്ന ചില ഉറവിടങ്ങൾ ഈ ലേഖനം നിങ്ങൾക്ക് നൽകും.
കുറിപ്പ്: ഈ ലേഖനത്തിലുടനീളം, ഓരോ വിഷയത്തെക്കുറിച്ചും കൂടുതൽ വിശദമായ വിവരങ്ങൾ നൽകുന്ന മറ്റ് VEX ലൈബ്രറി ലേഖനങ്ങളിലേക്കും ഉറവിടങ്ങളിലേക്കുമുള്ള ലിങ്കുകൾ നിങ്ങൾ കണ്ടെത്തും.
സംഘടിപ്പിക്കുന്നു
നിങ്ങളുടെ VEX V5 കിറ്റ് അൺപാക്ക് ചെയ്യാൻ തുടങ്ങുമ്പോൾ, ആദ്യം വ്യക്തമാകുന്നത് — ആണ്, ധാരാളം ഭാഗങ്ങളുണ്ട്. വിജയത്തിലേക്കുള്ള ആദ്യ ചുവടുവയ്പ്പുകൾ ഈ ഭാഗങ്ങൾ തിരിച്ചറിയുകയും അവയെ ക്രമീകരിക്കുകയും ചെയ്യുക എന്നതാണ്.
ഭാഗങ്ങൾ തിരിച്ചറിയൽ
VEX റോബോട്ടിക്സ് അതിന്റെ VEX V5 ഭാഗങ്ങളെ മൂന്ന് വിഭാഗങ്ങളായി വേർതിരിക്കുന്നു:
- വി5 ഇലെക്ട്രനിക്സ്
- ഘടന
- ചലനം
V5 ഇലക്ട്രോണിക്സ് V5 റോബോട്ട് ബ്രെയിൻ, V5 കൺട്രോളർ, V5 സ്മാർട്ട് മോട്ടോഴ്സ്, V5 റോബോട്ട് ബാറ്ററി, V5 റോബോട്ട് റേഡിയോ, സെൻസറുകൾ, കേബിളിംഗ് തുടങ്ങിയ ഉപകരണങ്ങൾ ഉൾപ്പെടുന്നു. സ്ട്രക്ചർ ഭാഗങ്ങളിൽ മെറ്റൽ സി ചാനലുകൾ, യു ചാനലുകൾ, ആംഗിളുകൾ, പ്ലേറ്റുകൾ, ഗസ്സെറ്റുകൾ, ഫാസ്റ്റനറുകൾ എന്നിവ ഉൾപ്പെടുന്നു. മോഷൻ ഭാഗങ്ങളിൽ ചക്രങ്ങൾ, ഗിയറുകൾ, സ്പ്രോക്കറ്റുകൾ, മറ്റ് ആക്സസറികൾ തുടങ്ങി ചലിക്കുന്ന എല്ലാ വസ്തുക്കളും ഉൾപ്പെടുന്നു.

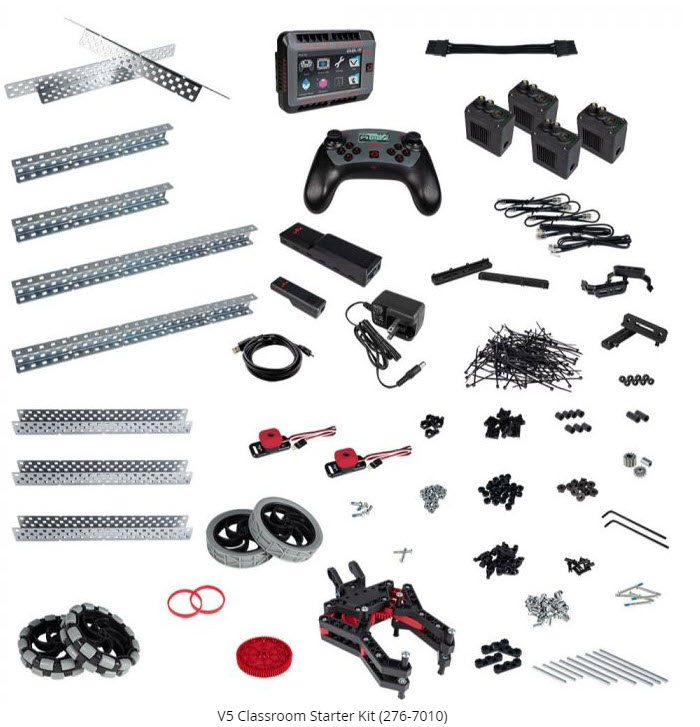

ഈ ഭാഗങ്ങളെല്ലാം തിരിച്ചറിയാനുള്ള ഒരു മാർഗ്ഗം, ഓരോ കിറ്റിന്റെയും നിർമ്മാണത്തിന്റെ തുടക്കത്തിൽ കാണുന്ന ഇൻവെന്ററിയാണ്:
- V5 ക്ലാസ്റൂം സ്റ്റാർട്ടർ കിറ്റ് - V5 ക്ലോബോട്ട് ഇൻസ്ട്രക്ഷൻ മാനുവൽ
- V5 കോംപറ്റീഷൻ സ്റ്റാർട്ടർ കിറ്റ്
- V5 ക്ലാസ്റൂം സൂപ്പർ കിറ്റ് - V5 ക്ലോബോട്ട് ഇൻസ്ട്രക്ഷൻ മാനുവൽ
- V5 കോമ്പറ്റീഷൻ സൂപ്പർ കിറ്റ് - സ്റ്റാക്ക് ബിൽഡ് നിർദ്ദേശങ്ങൾ - VRC ടവർ ടേക്ക്ഓവറിനായി രൂപകൽപ്പന ചെയ്ത റോബോട്ട്

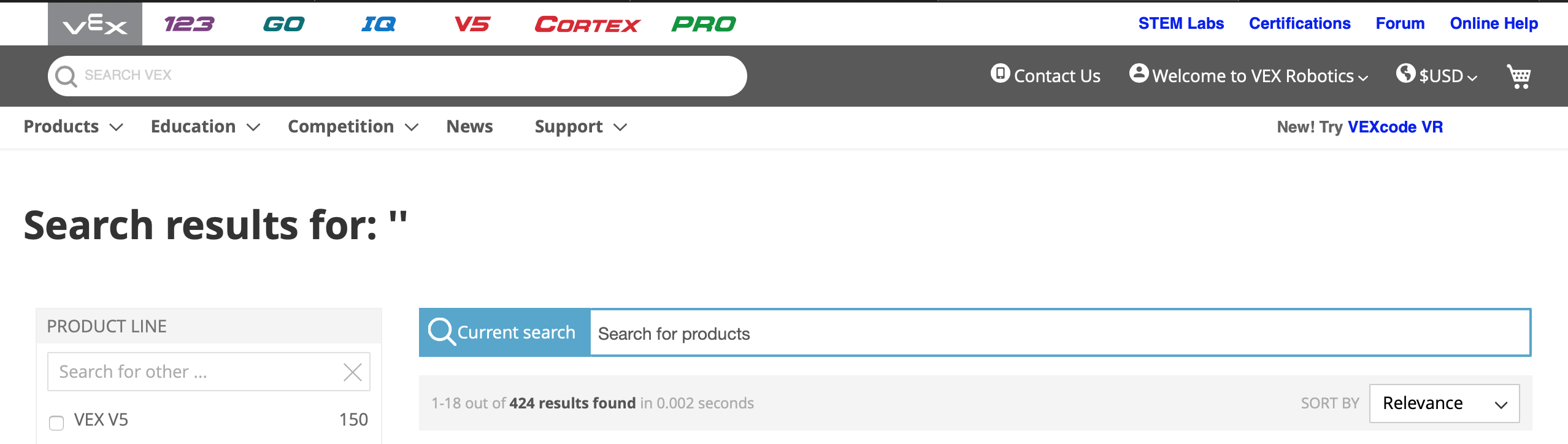

ഭാഗങ്ങൾ തിരിച്ചറിയുന്നതിനുള്ള മറ്റൊരു മാർഗ്ഗം, നിങ്ങളുടെ കിറ്റിന്റെ പാർട്ട് ലിസ്റ്റിൽ നിന്ന് പാർട്ട് നാമം/പാർട്ട് നമ്പർ തിരഞ്ഞ് VEX വെബ്സൈറ്റിൽ കാണുന്ന ഭാഗങ്ങളുടെ ചിത്രങ്ങളുമായി അവയെ പൊരുത്തപ്പെടുത്തുക എന്നതാണ്.
നിങ്ങളുടെ ഭാഗങ്ങൾ എങ്ങനെ ക്രമീകരിക്കാം

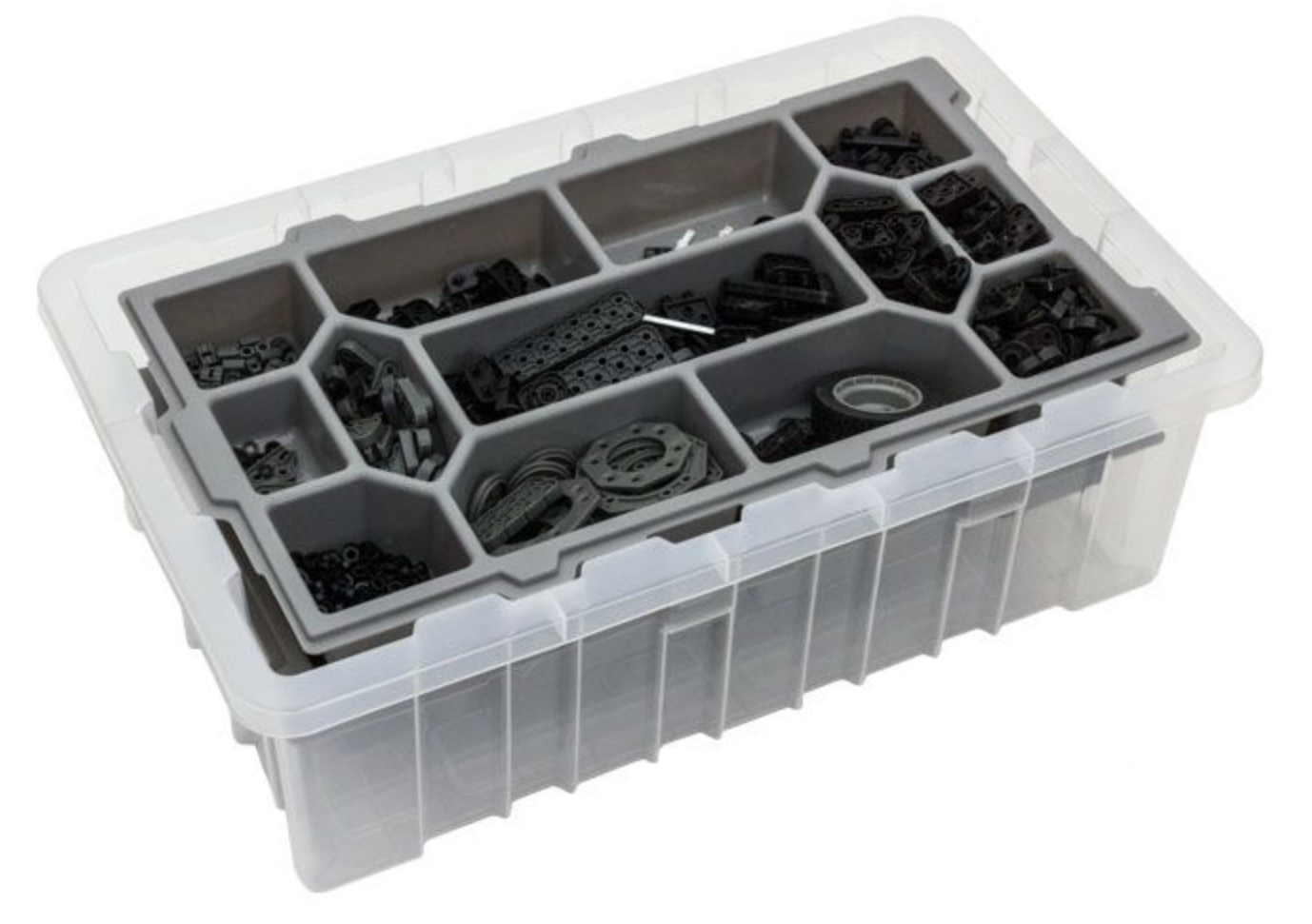

നിങ്ങളുടെ VEX V5 സിസ്റ്റത്തിനായി ഒരു സംഭരണ രീതിയും ഓർഗനൈസേഷനും വികസിപ്പിക്കേണ്ടത് പ്രധാനമാണ്. പല ഉപയോക്താക്കളും അവരുടെ സിസ്റ്റം ഒരു സ്റ്റോറേജ് ബിന്നിൽ സൂക്ഷിക്കുന്നു. VEX-ൽ സ്റ്റോറേജ് ബിൻ ഉണ്ട്, ഇത് സംഭരണത്തിനും ഓർഗനൈസേഷനും നല്ലൊരു ഓപ്ഷൻ നൽകുന്നു. VEX സ്റ്റോറേജ് ബിന്നിൽ ഒരു സ്റ്റോറേജ് ട്രേ ഉണ്ട്, അത് ബിന്നിന്റെ മുകൾഭാഗത്ത് സൗകര്യപ്രദമായി കൂടുകൂട്ടുന്നു, കൂടാതെ സ്റ്റോറേജ് ബിന്നുകൾ പരസ്പരം സുരക്ഷിതമായി അടുക്കി വയ്ക്കാൻ അനുവദിക്കുന്ന ഒരു ടോപ്പ് കവറും മോൾഡ് ചെയ്തിട്ടുണ്ട്. സ്റ്റോറേജ് ട്രേയിലെ കമ്പാർട്ടുമെന്റുകൾ കിറ്റിലെ ചെറിയ ഭാഗങ്ങൾക്ക് നന്നായി യോജിക്കുന്നു. അതേസമയം, വലിയ ഭാഗങ്ങൾ ട്രേയുടെ അടിയിൽ സൗകര്യപ്രദമായി ഒതുങ്ങാൻ കഴിയും.
ക്ലാസ് മുറി പോലുള്ള നിരവധി കിറ്റുകൾ ഉണ്ടെങ്കിൽ, കൂടുതൽ ക്രമീകരണങ്ങൾ സഹായകരമാകും. ഓരോ കിറ്റിനും ഒരു സംഘടനാ സംവിധാനം സ്ഥാപിച്ചുകഴിഞ്ഞാൽ, വിദ്യാർത്ഥികൾക്ക് കിറ്റിലെ ഭാഗങ്ങൾ അവരുടെ നിയുക്ത സ്ഥലത്തേക്ക് തിരികെ നൽകാൻ സഹായിക്കുന്നതിന് ചിത്രങ്ങളുള്ള ലേബലുകളോ ലേബലുകളോ സൃഷ്ടിക്കുന്നത് സഹായകരമാകും.

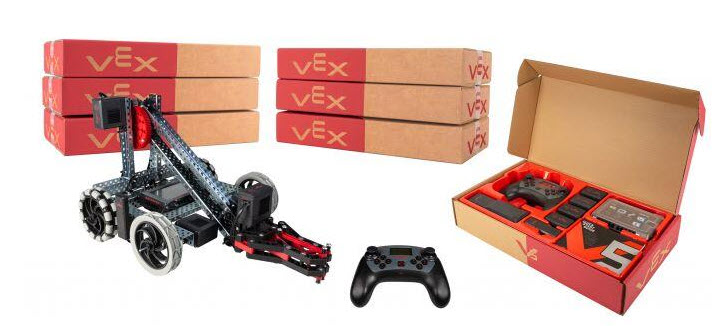

കിറ്റ് എ, കിറ്റ് ബി, കിറ്റ് സി തുടങ്ങിയ വ്യത്യസ്ത പേരുകൾ ഉപയോഗിച്ച് ഓരോ കിറ്റിലും ലേബൽ ചെയ്യുന്നത് സഹായകരമാണ്. V5 റോബോട്ട് ബ്രെയിൻ, V5 കൺട്രോളർ, V5 സ്മാർട്ട് ബാറ്ററി, V5 റോബോട്ട് റേഡിയോ, V5 റോബോട്ട് ബാറ്ററി ചാർജർ എന്നിവയ്ക്ക് സവിശേഷമായ കിറ്റ് നാമം നൽകുന്നത് ഏത് ഉപകരണം ഏത് കിറ്റിൽ പെട്ടതാണെന്ന് സ്ഥാപിക്കാൻ സഹായിക്കും.
ഇനീഷ്യൽ കിറ്റ് സജ്ജീകരണം - VEX V5 ഉപയോഗിച്ച് ആരംഭിക്കുക എന്നത് മറ്റൊരു സഹായകരമായ റഫറൻസാണ്.
ഊർജ്ജം പകരുന്നു
നിങ്ങളുടെ കിറ്റിന്റെ ഭാഗങ്ങളുമായി പരിചയപ്പെടുകയും കിറ്റ് ക്രമീകരിക്കുകയും ചെയ്ത ശേഷം, അടുത്ത ഘട്ടം നിങ്ങളുടെ V5 റോബോട്ട് ബ്രെയിനും V5 കൺട്രോളറും ഉപയോഗത്തിനായി തയ്യാറാക്കുക എന്നതാണ്. ഇതിൽ ഉൾപ്പെടും:
- V5 കൺട്രോളർ ചാർജ് ചെയ്യുന്നു.
- V5 റോബോട്ട് ബാറ്ററി ചാർജ് ചെയ്യുന്നു.
- ബാറ്ററി പവർ കേബിളുമായി V5 റോബോട്ട് ബ്രെയിൻ V5 റോബോട്ട് ബാറ്ററിയുമായി ബന്ധിപ്പിക്കുന്നു.
- V5 റോബോട്ട് ബ്രെയിൻ ഒരു V5 സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് V5 റോബോട്ട് റേഡിയോയുമായി ബന്ധിപ്പിക്കുന്നു.
കൂടാതെ, നിങ്ങളുടെ V5 കൺട്രോളർ V5 റോബോട്ട് ബ്രെയിനുമായി ജോടിയാക്കേണ്ടതുണ്ട്, കൂടാതെ നിങ്ങളുടെ V5 റോബോട്ട് ബ്രെയിനിന്റെ ഫേംവെയർ അപ്ഡേറ്റ് ചെയ്യേണ്ടതുണ്ട്.
നിങ്ങളെ സഹായിക്കുന്നതിനായി ഈ ഓരോ ജോലിയും എങ്ങനെ നിർവഹിക്കാം എന്നതിനെക്കുറിച്ചുള്ള വിശദാംശങ്ങൾ നൽകുന്ന VEX ലൈബ്രറി ലേഖനങ്ങളുണ്ട്. ലേഖനങ്ങൾ താഴെ പട്ടികപ്പെടുത്തിയിരിക്കുന്നു.
V5 കൺട്രോളർ ചാർജ് ചെയ്യുന്നു

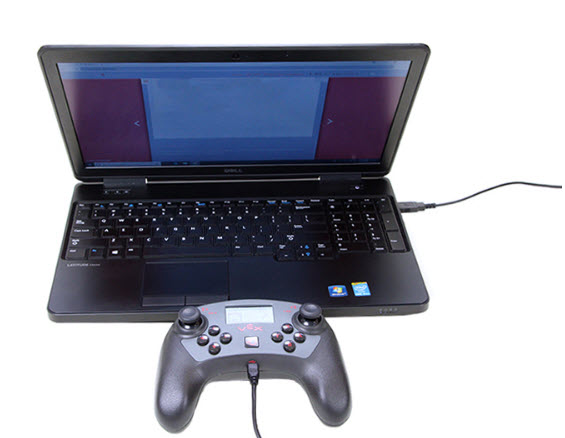

യുഎസ്ബി കണക്ഷൻ ഉപയോഗിച്ച് നിങ്ങളുടെ കൺട്രോളർ ചാർജ് ചെയ്യുന്നു.
നിങ്ങളുടെ കൺട്രോളറെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഇത് കാണുക:
V5 റോബോട്ട് ബാറ്ററി ചാർജ് ചെയ്യുന്നു

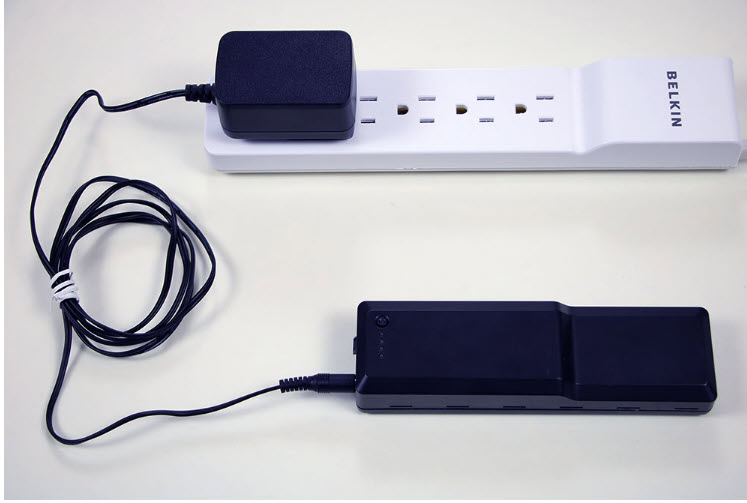

നിങ്ങളുടെ VEX V5 സിസ്റ്റം പവർ ചെയ്യുന്നതിനുള്ള അടുത്ത ഘട്ടം V5 റോബോട്ട് ബാറ്ററിചാർജ് ചെയ്യുക എന്നതാണ്. ഇത് V5 ബാറ്ററി ചാർജർഉപയോഗിച്ചാണ് സാധ്യമാക്കുന്നത്.

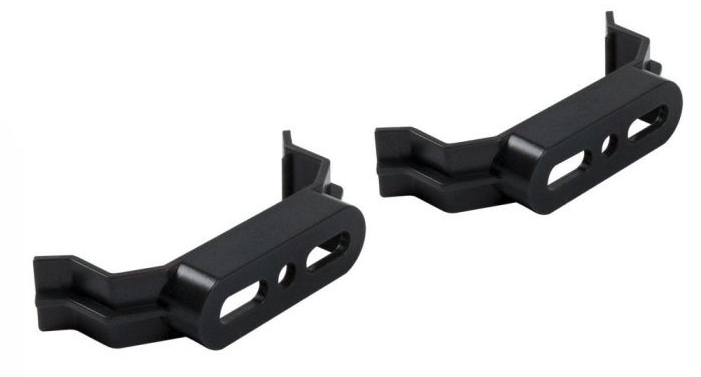

V5 ബാറ്ററി ക്ലിപ്പുകൾഉപയോഗിച്ച് V5 റോബോട്ട് ബാറ്ററി നിങ്ങളുടെ റോബോട്ടിൽ ഉറപ്പിക്കാൻ കഴിയും.

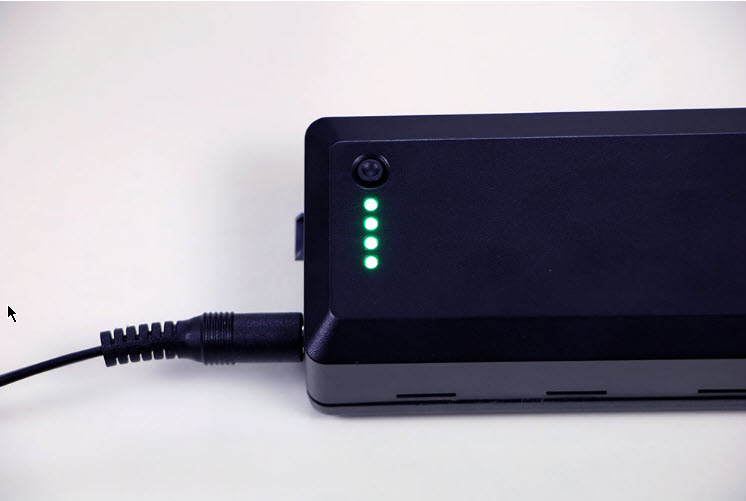

ബാറ്ററിയുടെ നില റിപ്പോർട്ട് ചെയ്യുന്നതിനായി V5 റോബോട്ട് ബാറ്ററിയിൽ LED ഇൻഡിക്കേറ്ററുകൾ ഉണ്ട്.
V5 റോബോട്ട് ബാറ്ററി ചാർജ് ചെയ്യുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് കാണുക:
- ചാർജിംഗ് - VEX V5-നുള്ള ബാറ്ററി
- പ്ലാൻ ചാർജിംഗ് - VEX V5-നുള്ള ബാറ്ററി
- ബാറ്ററി ലൈറ്റുകൾ, പിശകുകൾ - ഇലക്ട്രോണിക്സ്

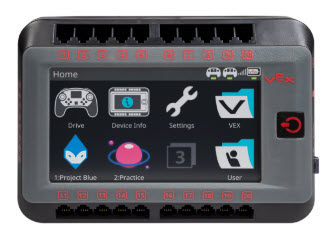

V5 റോബോട്ട് ബ്രെയിൻ V5 റോബോട്ട് ബാറ്ററിയുമായി ബന്ധിപ്പിക്കുന്നു

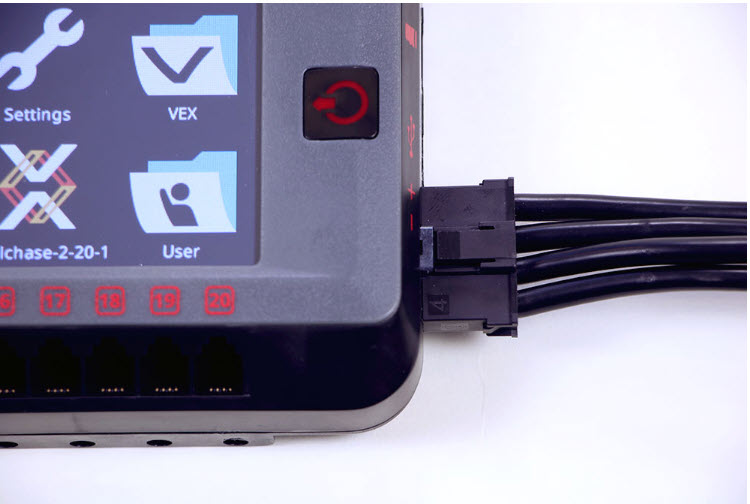

V5 റോബോട്ട് ബാറ്ററി ചാർജ് ചെയ്ത ശേഷം, അത് V5 റോബോട്ട് ബ്രെയിനുമായി ബന്ധിപ്പിക്കേണ്ടതുണ്ട്. V5 ബാറ്ററി കേബിൾ ഉപയോഗിച്ചാണ് ഇത് സാധ്യമാക്കുന്നത്. V5 ബാറ്ററി കേബിളിന് ഒരു ലോക്കിംഗ് ടാബ് ഉണ്ട്, അത് ഒരു ഓറിയന്റേഷനിൽ മാത്രമേ ചേർക്കാൻ കഴിയൂ. കേബിൾ V5 റോബോട്ട് ബ്രെയിനിലും V5 റോബോട്ട് ബാറ്ററിയിലും ഉറപ്പിച്ച് ഘടിപ്പിച്ചിരിക്കണം, അത് ലോക്ക് ആകുന്നതുവരെ.
V5 റോബോട്ട് ബാറ്ററി V5 റോബോട്ട് ബ്രെയിൻ ലേക്ക് ബന്ധിപ്പിക്കുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് കാണുക:
- കണക്റ്റ് - VEX V5-നുള്ള ബാറ്ററി
- റോബോട്ട് ബാറ്ററി ലി-അയോൺ 1100mAh - V5 സിസ്റ്റം ആർക്കിടെക്ചർ
- കേബിൾ മാനേജ്മെന്റ് - VEX V5-നുള്ള കേബിളുകൾ
കുറിപ്പ്: ബാറ്ററി കേബിളുകൾ വ്യത്യസ്ത നീളങ്ങളിൽ ലഭ്യമാണ്.
V5 റോബോട്ട് തലച്ചോറിനെ V5 സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് V5 റോബോട്ട് റേഡിയോയുമായി ബന്ധിപ്പിക്കുന്നു.

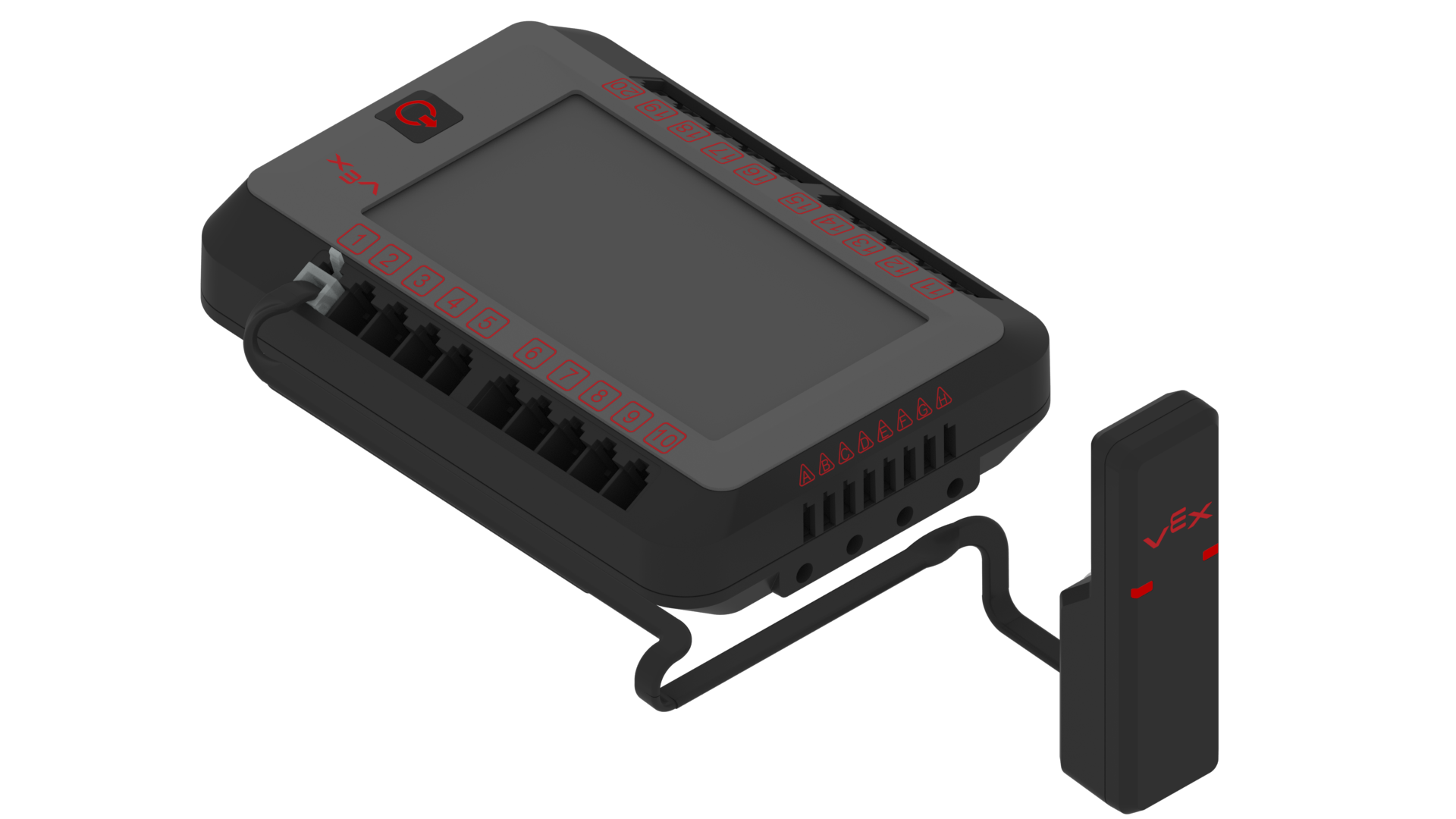

V5 റോബോട്ട് റേഡിയോഉപയോഗിച്ച് V5 റോബോട്ട് ബ്രെയിനും അതിന്റെ V5 കൺട്രോളറും വയർലെസ് ആയി ആശയവിനിമയം നടത്തുന്നു. V5 റോബോട്ട് ബ്രെയിനും V5 റോബോട്ട് റേഡിയോയും V5 റോബോട്ട് റേഡിയോയുടെ സ്മാർട്ട് പോർട്ടിനും V5 റോബോട്ട് ബ്രെയിനിലെ 21 സ്മാർട്ട് പോർട്ടുകൾക്കും ഇടയിൽ ഒരു V5 സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് ബന്ധിപ്പിച്ചിരിക്കുന്നു. V5 സ്മാർട്ട് കേബിളിന് ഒരു ലോക്കിംഗ് ടാബ് ഉണ്ട്, അത് ഒരു ഓറിയന്റേഷനിൽ മാത്രമേ ചേർക്കാൻ കഴിയൂ. V5 സ്മാർട്ട് കേബിൾ കണക്ടറുകളുടെ ടാബുകൾ ലോക്ക് ആകുന്നതുവരെ കേബിൾ രണ്ട് ഉപകരണങ്ങളിലും ദൃഢമായി ചേർക്കേണ്ടതുണ്ട്.

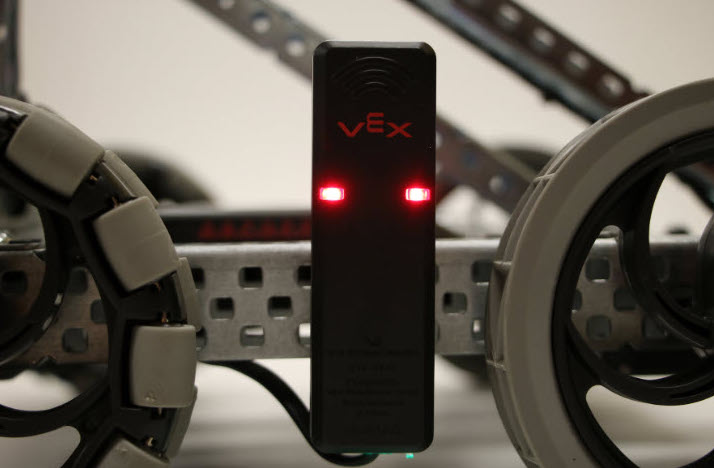

റേഡിയോയുടെ സ്റ്റാറ്റസ് കാണിക്കുന്നതിനായി V5 റോബോട്ട് റേഡിയോയിൽ LED ഇൻഡിക്കേറ്ററുകൾ ഉണ്ട്. കൂടുതൽ വിവരങ്ങൾക്ക്, മത്സര മേഖലയുമായി ബന്ധിപ്പിക്കുക - VEX V5നുള്ള മത്സര റോബോട്ടുകൾ കാണുക.
താഴെ പറയുന്ന ലേഖനങ്ങൾ V5 റോബോട്ട് റേഡിയോ ബന്ധിപ്പിക്കുന്നതിന് സഹായിക്കും.
- അവലോകനം - VEX V5-നുള്ള റേഡിയോ
- മൗണ്ട് ആൻഡ് വയർ - VEX V5-നുള്ള റേഡിയോ
- ക്രിമ്പിംഗ് ടൂൾ - VEX V5-നുള്ള റോബോട്ട് ബ്രെയിൻ

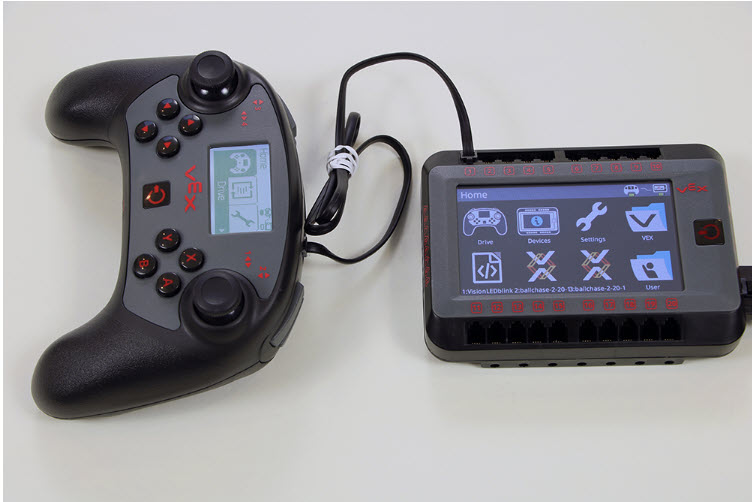

V5 റോബോട്ട് ബ്രെയിനും V5 കൺട്രോളറും ജോടിയാക്കുന്നു
V5 റോബോട്ട് ബ്രെയിനും V5 കൺട്രോളറും ബാറ്ററികൾ ചാർജ് ചെയ്തുകഴിഞ്ഞാൽ, ആശയവിനിമയം സ്ഥാപിക്കുന്നതിന് നിങ്ങൾ രണ്ടും ജോടിയാക്കേണ്ടതുണ്ട്. ഒരു V5 സ്മാർട്ട് കേബിൾ ഉപയോഗിച്ച് ഇവ രണ്ടും ബന്ധിപ്പിച്ച് V5 റോബോട്ട് ബ്രെയിൻ പവർ ചെയ്യുന്നതിലൂടെയാണ് ഇത് സാധ്യമാകുന്നത്.
ഒരു V5 കൺട്രോളറും ഒരു V5 റോബോട്ട് ബ്രെയിനും വിജയകരമായി ജോടിയാക്കിക്കഴിഞ്ഞാൽ ഇത് വീണ്ടും ചെയ്യേണ്ടതില്ല. ഒരു V5 കൺട്രോളറെ V5 റോബോട്ട് ബ്രെയിനുമായി ജോടിയാക്കുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്കാണുക വയർലെസ് കണക്ഷൻ (ജോടിയാക്കൽ) - VEX V5-നുള്ള കൺട്രോളർ.

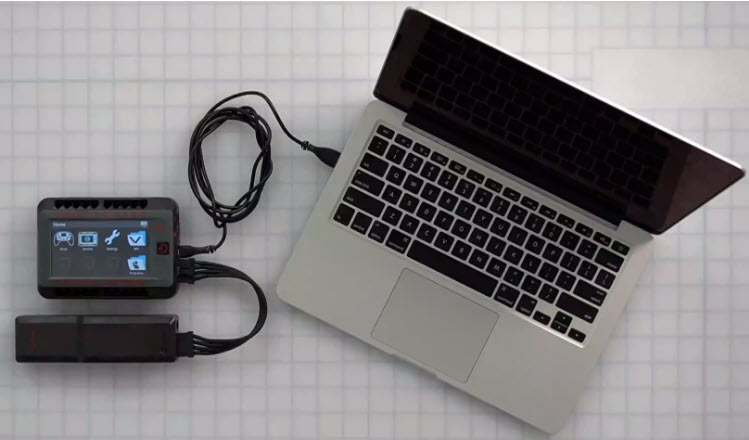

ഫേംവെയർ അപ്ഡേറ്റ് ചെയ്യുന്നു
പല VEX V5 ഉൽപ്പന്നങ്ങളിലും അവരുടേതായ ആന്തരിക പ്രോസസ്സറുകൾ അടങ്ങിയിരിക്കുന്നു, കൂടാതെ ഒരു പ്രത്യേക ഓപ്പറേറ്റിംഗ് സിസ്റ്റത്തിലാണ് പ്രവർത്തിക്കുന്നത്. ഈ സോഫ്റ്റ്വെയർ VEX V5 ഫേംവെയർ ആണ്, ഇതിനെ VEXos എന്ന് വിളിക്കുന്നു. നിങ്ങളുടെ പുതിയ ഉപകരണത്തിന്റെ ഫേംവെയർ ശരിയായി പ്രവർത്തിക്കുന്നതിന് അത് അപ്ഡേറ്റ് ചെയ്യേണ്ടത് പ്രധാനമാണ്.
നിങ്ങളുടെ ഫേംവെയർ അപ്ഡേറ്റ് ചെയ്യുന്നതിനെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് ഈ രണ്ട് ലേഖനങ്ങൾ കാണുക:
നിർദ്ദേശങ്ങളുമായി ബന്ധപ്പെട്ട സഹായം

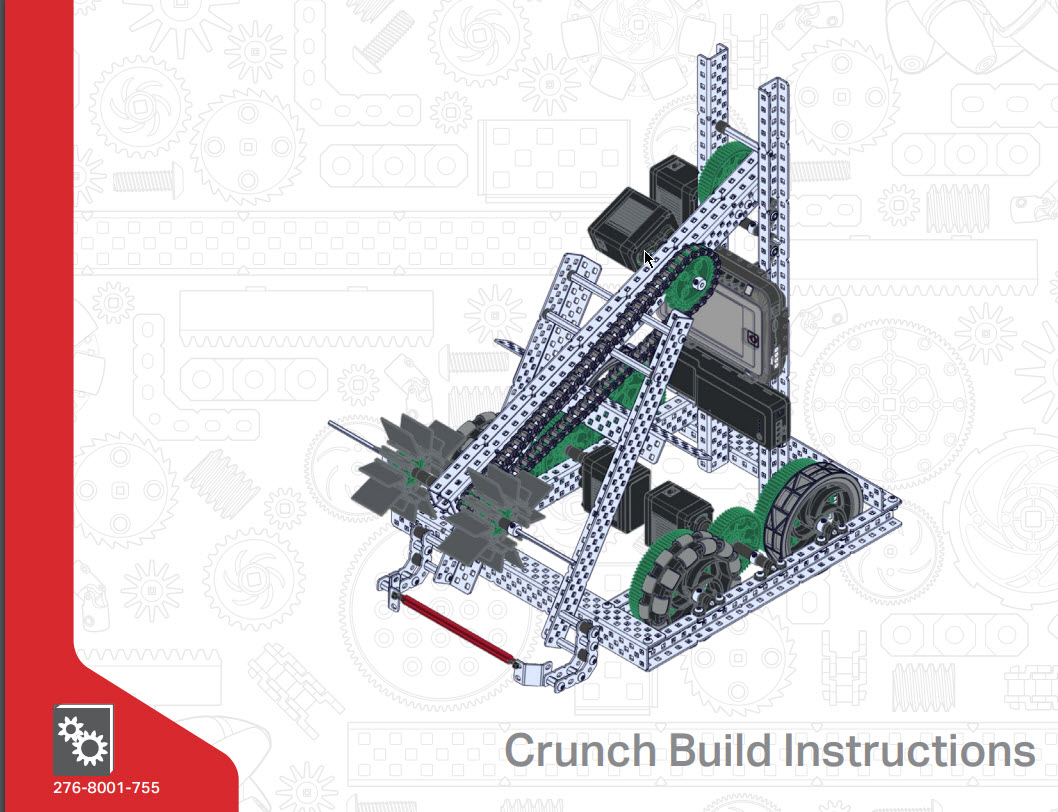

നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് നിർമ്മിക്കുന്നതിന് നിരവധി ഓപ്ഷനുകൾ ഉണ്ട്. ക്ലാസ്റൂം സ്റ്റാർട്ടർ കിറ്റ്നൊപ്പം നിർദ്ദേശങ്ങൾ ലഭിച്ച V5 Clawbot ആകട്ടെ, VEX റോബോട്ടിക്സ് സൈറ്റിൽ കാണുന്ന നിരവധി ബിൽഡുകൾ ൽ ഒന്നാകട്ടെ, അല്ലെങ്കിൽ STEM ലാബുകളിൽ കാണുന്ന ബിൽഡുകളിൽ; നിങ്ങളുടെ ആദ്യത്തെ ഇഷ്ടാനുസൃതമായി രൂപകൽപ്പന ചെയ്ത റോബോട്ട് കൂട്ടിച്ചേർക്കുന്നതിന് മുമ്പ് VEX V5 സിസ്റ്റവുമായി പരിചയപ്പെടുന്നതിന് ഒരു കൂട്ടം നിർദ്ദേശങ്ങളുമായി ആരംഭിക്കാൻ ശുപാർശ ചെയ്യുന്നു.
ബിൽഡ് നിർദ്ദേശങ്ങളുടെ അവലോകനം
ഒരു റോബോട്ട് നിർമ്മിക്കുന്നതിനുള്ള നിർദ്ദേശങ്ങളിൽ ഒന്നിനെ ബിൽഡുകൾഎന്ന് വിളിക്കുന്നു. ചിലത് 'ഹീറോ' ബിൽഡുകൾഎന്ന് പരാമർശിക്കപ്പെടുന്നു. VEX റോബോട്ടിക്സ് മത്സരംനുള്ള സ്റ്റാർട്ടർ റോബോട്ടുകളാണിവ.
ബിൽഡുകൾ ഒന്നുകിൽക്ലാസ്റൂം സ്റ്റാർട്ടർ കിറ്റ് ൽ വരുന്ന Clawbot V5 ബിൽഡ് ഇൻസ്ട്രക്ഷൻസ് പോലുള്ള ഒരു പ്രിന്റ് ചെയ്ത ഡോക്യുമെന്റോ അല്ലെങ്കിൽ VEX റോബോട്ടിക്സ് സൈറ്റ്ൽ നിന്ന് ഡൗൺലോഡ് ചെയ്യാവുന്ന ഒരു .pdf-ഓ ആയിരിക്കും.
ഈ ബിൽഡുകളിൽ ഓരോന്നിലും സഹായകരമായ സൂചനകളുടെ ഒരു കൂട്ടം, ആവശ്യമായ എല്ലാ ഭാഗങ്ങളുടെയും പൂർണ്ണമായ ഇൻവെന്ററി, നിർമ്മാണ പ്രക്രിയയിലുടനീളം നിങ്ങളെ നയിക്കുന്ന വിശദമായ ഘട്ടങ്ങൾ എന്നിവ ഉൾപ്പെടുന്നു.
STEM ലാബ് ബിൽഡ് നിർദ്ദേശങ്ങളുടെ അവലോകനം
STEM ലാബ് ബിൽഡ് നിർദ്ദേശങ്ങൾ V5 STEM ലാബ്സ് രസകരവും വിദ്യാഭ്യാസപരവുമായ പ്രവർത്തനങ്ങളുടെ ഭാഗമാണ്. മറ്റ് ബിൽഡുകളിൽ കാണുന്ന എല്ലാ വിവരങ്ങളും ഈ നിർദ്ദേശങ്ങളിൽ ഉൾപ്പെടുന്നു.
STEM ലാബ് ബിൽഡുകളുടെ ചില വെബ് പതിപ്പുകളിൽ അധിക നാവിഗേഷൻ സഹായങ്ങളുണ്ട്.
- സ്ലൈഡ് ഷോ സൂചിക- ഒരു സ്ലൈഡ് തിരഞ്ഞെടുത്ത് നാവിഗേറ്റ് ചെയ്യുക.
- സ്ലൈഡ് ഷോ മെനു ബാർ - സ്ലൈഡുമായി ലിങ്ക് ചെയ്തിരിക്കുന്ന സർക്കിൾ തിരഞ്ഞെടുത്ത് നാവിഗേറ്റ് ചെയ്യുക.
- മുന്നോട്ട്/പിന്നോട്ട് അമ്പടയാളങ്ങൾ - സ്ലൈഡ് മുന്നോട്ട് അല്ലെങ്കിൽ പിന്നിലേക്ക് ഒരു സ്ലൈഡ് കാണിക്കുന്നു.
- STEM ലാബ് നാവിഗേഷൻ - STEM ലാബിനായി നാവിഗേഷൻ നൽകുന്നു.
ബിൽഡ് നിർദ്ദേശങ്ങൾ ഉപയോഗിക്കുന്നതിനുള്ള സഹായകരമായ സൂചനകൾ
രൂപകൽപ്പനയുടെയും വിദ്യാഭ്യാസ പ്രക്രിയയുടെയും ഒരു നിർണായക ഭാഗം തെറ്റുകൾ വരുത്തുക എന്നതാണ്. നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് നിർമ്മിക്കുമ്പോൾ, നിങ്ങൾക്ക് ഈ പ്രക്രിയ അനുഭവപ്പെടും.
സംഭവിക്കാവുന്ന ചില തെറ്റുകൾ പരിമിതപ്പെടുത്താൻ സഹായിക്കുന്ന ചില സൂചനകൾ ഇതാ:

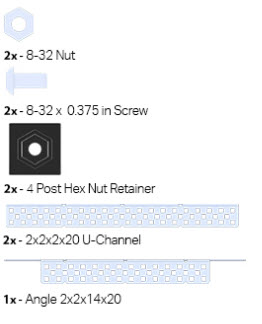

ഭാഗങ്ങൾ ന്റെ ഇൻവെന്ററി - ഓരോ ഘട്ടവും ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ശരിയായ ഭാഗങ്ങളും ശേഖരിക്കുന്നത് ഉറപ്പാക്കുക.

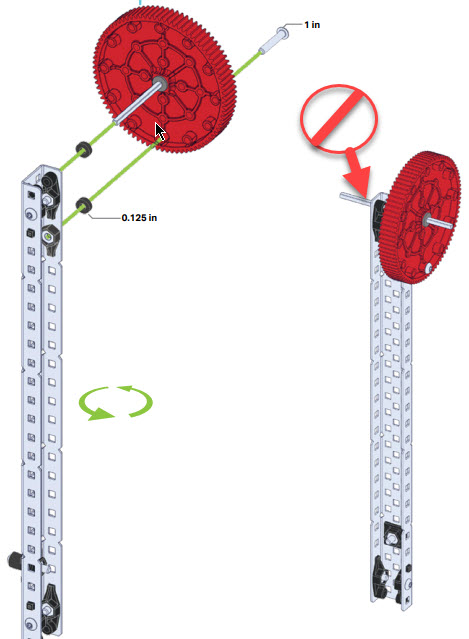

പച്ച വരകൾ - അസംബ്ലിക്കുള്ള പല ചിത്രീകരണങ്ങളിലും ഭാഗങ്ങൾ എവിടേക്ക് പോകണമെന്ന് സൂചിപ്പിക്കുന്ന പച്ച വരകൾ ഉണ്ടാകും.
ഭാഗങ്ങൾ ന്റെ ഓറിയന്റേഷൻ - ചിത്രീകരണങ്ങളിലെ ഭാഗങ്ങളുടെ ഓറിയന്റേഷൻ ശ്രദ്ധാപൂർവ്വം ശ്രദ്ധിക്കുക. ഉദാഹരണത്തിന്, ഒരു സി ചാനലിന്റെ തെറ്റായ വശത്ത് സ്ഥാപിച്ചിരിക്കുന്ന ഒരു ഗിയർ പ്രവർത്തിക്കില്ല, കാരണം അത് ഗിയർ ചലിപ്പിക്കുന്ന സ്മാർട്ട് മോട്ടോറിലെ ഡ്രൈവിംഗ് ഗിയറുമായി അണിനിരക്കില്ല.

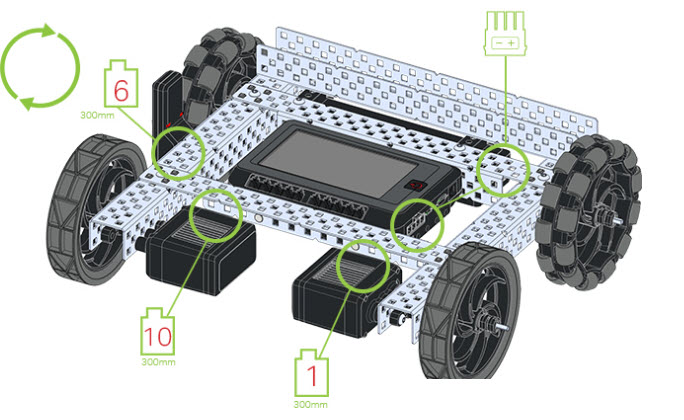

കേബിളുകൾ ബന്ധിപ്പിക്കുന്നതിനുള്ള കുറിപ്പുകൾ - ഒരു ഉപകരണത്തിനും V5 റോബോട്ട് ബ്രെയിനിനും ഇടയിൽ സ്മാർട്ട് കേബിളുകൾ ബന്ധിപ്പിക്കുമ്പോൾ, നമ്പർ കുറിപ്പ് കേബിൾ പ്ലഗ് ചെയ്യേണ്ട V5 റോബോട്ട് ബ്രെയിനിലെ സ്മാർട്ട് പോർട്ട് നമ്പറിനെ സൂചിപ്പിക്കുന്നു.
അസംബ്ലി നുറുങ്ങുകൾ
നിർമ്മാണ നിർദ്ദേശങ്ങളിൽ നൽകിയിരിക്കുന്ന നിരവധി നുറുങ്ങുകൾക്ക് പുറമേ, നിങ്ങളുടെ ആദ്യ റോബോട്ടിനെ സഹായിക്കുന്നതിന് ചില അധിക ജനറൽ അസംബ്ലി നുറുങ്ങുകൾ ഇതാ.
ഭാഗങ്ങളെക്കുറിച്ചുള്ള വിവരങ്ങൾ
VEX V5 സിസ്റ്റത്തിന് നിരവധി തരം ഭാഗങ്ങളുണ്ട്. മിക്ക കേസുകളിലും ഒരു ഇൻസ്ട്രക്ഷൻ സെറ്റിന് പകരം തെറ്റായ ഭാഗം ഉപയോഗിക്കുന്നത് ഫലപ്രദമല്ല. V5 ഭാഗങ്ങളെക്കുറിച്ചുള്ള അറിവ് വളരെ സഹായകരമാകും.
- ഘടനാപരമായ - ഘടനാപരമായ ലോഹ ഭാഗങ്ങളിൽ സി-ചാനലുകൾ, യു-ചാനലുകൾ, ആംഗിളുകൾ, റെയിലുകൾ, പ്ലേറ്റുകൾ, ബാറുകൾ എന്നിവ ഉൾപ്പെടുന്നു. കഴിയും. ബിൽഡുകളിലെയും STEM ലാബുകളിലെയും ഇൻസ്ട്രക്ഷൻ സെറ്റുകൾക്ക് ഘടനാപരമായ ഭാഗങ്ങളിൽ യാതൊരു മാറ്റങ്ങളും ആവശ്യമില്ല. എന്നിരുന്നാലും, ഇഷ്ടാനുസരണം രൂപകൽപ്പന ചെയ്ത റോബോട്ടുകൾക്ക് ഘടനാപരമായ ഭാഗങ്ങൾ മുറിക്കുകയോ/അല്ലെങ്കിൽ ഇഷ്ടാനുസരണം കഷണങ്ങളായി വളയ്ക്കുകയോ ചെയ്യേണ്ടി വന്നേക്കാം. കൂടുതൽ വിവരങ്ങൾക്ക്, ഒരു ചേസിസ് രൂപകൽപ്പന ചെയ്യുക - VEX V5-നുള്ള ഘടന കാണുക.
-
ഫാസ്റ്റനറുകൾ - VEX വിദ്യാഭ്യാസ റോബോട്ട് സിസ്റ്റത്തിന്റെ മുൻ പതിപ്പുകൾ മുറുക്കുന്നതിനായി ഹെക്സ് സോക്കറ്റ് ഹെഡുകളുള്ള സ്ക്രൂകൾ ഉപയോഗിച്ചിരുന്നു. V5 സിസ്റ്റം സ്ക്രൂകളുടെ തലയിൽ നക്ഷത്ര സോക്കറ്റുകൾ ഉപയോഗിക്കുന്നു. സ്റ്റാർ സോക്കറ്റുകൾ സ്ട്രിപ്പിംഗിന് സാധ്യത കുറവാണ്, കൂടാതെ സ്ക്രൂ ഉം നട്ട് സിസ്റ്റങ്ങളും ദൃഢമായി മുറുക്കാൻ നിങ്ങളെ അനുവദിക്കുന്നു. ഫാസ്റ്റനറുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക് കാണുക:
- വീലുകൾ - ഒരു V5 റോബോട്ടിൽ ഉപയോഗിക്കുന്നതിന് വീലുകൾ ന് നിരവധി വ്യത്യസ്ത ഓപ്ഷനുകൾ ഉണ്ട്. ചക്രങ്ങൾ പല വ്യത്യസ്ത വലുപ്പങ്ങളിൽ വരുന്നു, കൂടാതെ ട്രാക്ഷൻ പതിപ്പുകളിലോ ഓമ്നി-ദിശാ ചലനത്തിനായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ചക്രങ്ങളിലോ ലഭ്യമാണ്. വീലുകളെക്കുറിച്ചുള്ള കൂടുതൽ വിവരങ്ങൾക്ക്, ഡ്രൈവ്ട്രെയിൻ - VEX V5-നുള്ള ഡ്രൈവ്ട്രെയിനുകൾ കാണുക.
-
ഗിയറുകളും സ്പ്രോക്കറ്റുകളും - സ്മാർട്ട് മോട്ടോറുകളിൽ നിന്ന് പവർ ട്രാൻസ്ഫർ ചെയ്യാൻ V5 റോബോട്ടിൽ ഉപയോഗിക്കുന്ന ഗിയറുകൾ ഉം സ്പ്രോക്കറ്റുകളും അവയുടെ പല്ലുകളുടെ എണ്ണത്തിനനുസരിച്ച് വലുപ്പിച്ചിരിക്കുന്നു. കൂടുതൽ വിവരങ്ങൾക്ക് കാണുക:
ചെയിൻ, ടാങ്ക് ട്രെഡുകൾ കൂട്ടിച്ചേർക്കൽ
VEX V5 സിസ്റ്റത്തിൽ സ്പ്രോക്കറ്റുകൾക്കൊപ്പം ഉപയോഗിക്കാൻ കഴിയുന്ന ചങ്ങലകളും ടാങ്ക് ട്രെഡുകളും ഉണ്ട്. ഈ ഭാഗങ്ങൾ വ്യക്തിഗത ലിങ്കുകൾ പരസ്പരം ബന്ധിപ്പിച്ചാണ് കൂട്ടിച്ചേർക്കുന്നത്, ഇത് സ്പ്രോക്കറ്റുകൾക്കിടയിൽ ഇഷ്ടാനുസൃത നീളം ഉപയോഗിക്കാൻ അനുവദിക്കുന്നു. ഒരു ലിങ്കിലെ ദ്വാരം അടുത്ത ലിങ്കിലെ ബോസുമായി വിന്യസിച്ചുകൊണ്ട്, ചെറിയ കോണിൽ രണ്ടെണ്ണം ഒരുമിച്ച് കൊണ്ടുവന്ന് ലിങ്കുകൾ കൂട്ടിച്ചേർക്കാം. പിന്നെ രണ്ട് ലിങ്കുകളും ഒരുമിച്ച് ഒരു യൂണിറ്റായി സ്നാപ്പ് ചെയ്യുന്നതുവരെ വളച്ചൊടിക്കുക.
ഹൈ-സ്ട്രെങ്ത് ചെയിൻ ലിങ്കുകൾ കൂട്ടിച്ചേർക്കുന്നതിനുള്ള ഒരു ഉദാഹരണത്തിനായി ഈ ആനിമേഷൻ കാണുക.
ടാങ്ക് ട്രെഡുകൾ കൂട്ടിച്ചേർക്കുന്നതിന്റെ ഒരു ഉദാഹരണത്തിനായി ഈ ആനിമേഷൻ കാണുക.
ചെയിൻ/ടാങ്ക് ട്രെഡ് ലിങ്കുകൾ ഡിസ്അസംബ്ലിംഗ് ചെയ്യാൻ, നടപടിക്രമം വിപരീതമാക്കുക.

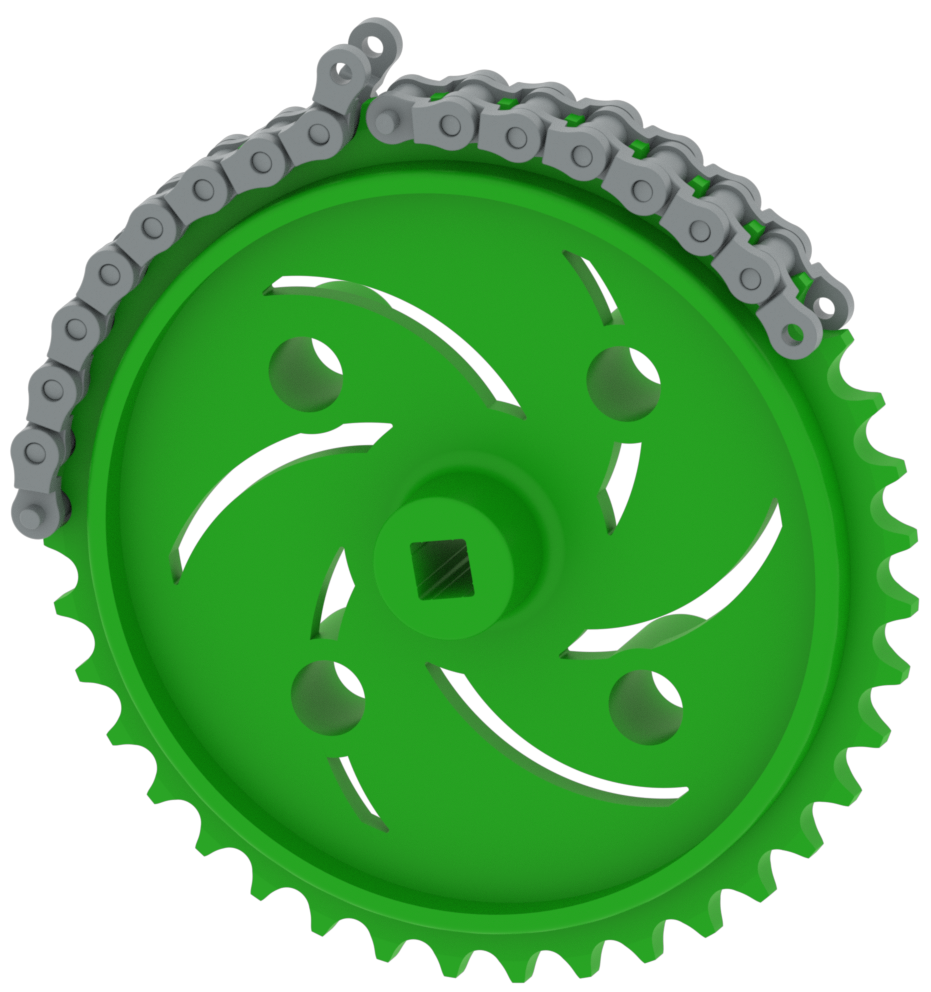

ഒരു ചെയിൻ/ടാങ്ക് ട്രെഡിന്റെ രണ്ട് അറ്റങ്ങളും ബന്ധിപ്പിക്കുമ്പോൾ സഹായകരമായേക്കാവുന്ന ഒരു സാങ്കേതികത, രണ്ട് അറ്റങ്ങളും ബന്ധിപ്പിക്കുമ്പോൾ ചെയിൻ/ടാങ്ക് ട്രെഡ് ഒരു സ്പ്രോക്കറ്റിൽ വയ്ക്കുക എന്നതാണ്.
അടുത്തത് എന്താണ്?
നിങ്ങളുടെ ആദ്യത്തെ റോബോട്ട് കൂട്ടിച്ചേർത്തുകഴിഞ്ഞാൽ, ഇപ്പോൾ നിങ്ങൾക്ക് അത് പ്രോഗ്രാം ചെയ്യാൻ കഴിയും! നിങ്ങളുടെ റോബോട്ട് പ്രോഗ്രാമിംഗ് ആരംഭിക്കാൻ കോഡിംഗ് വിത്ത് V5 - Get Started With VEX V5 എന്ന ലേഖനം നിങ്ങളെ സഹായിക്കും.
അടുത്ത സാഹസികത നിങ്ങളുടെ സ്വന്തം റോബോട്ട് രൂപകൽപ്പന ചെയ്യുന്നതായിരിക്കും. നിങ്ങളുടെ ആദ്യത്തെ ഇഷ്ടാനുസൃതമായി രൂപകൽപ്പന ചെയ്ത റോബോട്ട് നിർമ്മിക്കാൻ തയ്യാറാകുമ്പോൾ, ഇനിപ്പറയുന്ന ലേഖനങ്ങൾ നിങ്ങളെ സഹായിക്കും:
- ഒരു ചേസിസ് സ്റ്റിഫൻ ചെയ്യുക - VEX V5-നുള്ള ഘടന
- റോബോട്ട് ആയുധങ്ങൾ - VEX V5-നുള്ള സംവിധാനങ്ങൾ
- റോബോട്ട് ലിഫ്റ്റ് സിസ്റ്റങ്ങൾ - VEX V5-നുള്ള മെക്കാനിസങ്ങൾ
- നിഷ്ക്രിയ മാനിപുലേറ്ററുകൾ - VEX V5-നുള്ള മെക്കാനിസങ്ങൾ
- റോബോട്ട് നഖങ്ങൾ - VEX V5-നുള്ള സംവിധാനങ്ങൾ
- മാനിപുലേറ്ററുകൾ - VEX V5-നുള്ള മെക്കാനിസങ്ങൾ
- അസംബ്ലികൾ - VEX V5-നുള്ള സംവിധാനങ്ങൾ
