VEX AIM klases komplekta pārskats

VEX AIM klases komplektā ir viss nepieciešamais, lai sāktu mācīt ar VEX AIM savā vidē. Sākumā ir noderīgi saprast, kādas sastāvdaļas ir iekļautas komplektā un kā tās ir iepakotas uzglabāšanas maisiņos. Šajā rakstā sniegts pārskats par Classroom Bundle saturu, ko var izmantot kā atsauci savā klasē.

Šajā rakstā ir aprakstīta katra VEX AIM Classroom Bundle sastāvdaļa, sakārtota pēc tās atrašanās vietas somā, un tabulas veidā no kreisās uz labo pusi sniegta šāda informācija:

  • Daļa: Šis ir daļas nosaukums. Izmantojiet to kā atsauci, strādājot ar VEX AIM.
  • Foto: Šis ir detaļas attēls. Izmantojiet to kā atsauci, izņemot un noliekot materiālus klasē.
  • Daudzums: Šis ir katras piegādātās detaļas daudzums. Izmantojiet to, lai pārliecinātos, ka katrā vietā ir pareizs detaļu skaits.
  • Mērķis: Šajā kolonnā sniegta informācija par to, kā šajā sadaļā esošo daļu vai daļas var izmantot ar robotu vai mācību programmas resursos.
  • Atrašanās vieta: Šis ir attēls ar maisa vai kastes daļu, kurā atrodas detaļa. Šī informācija var būt noderīga, izpakojot vai atkārtoti iepakojot iepakojuma maisiņā.
    • Dažas daļas komplektā atrodas zem citām. Tiks pievienotas piezīmes, lai paskaidrotu, kur atrodas konkrēti priekšmeti.
    • Atlasiet attēlu, lai to palielinātu.

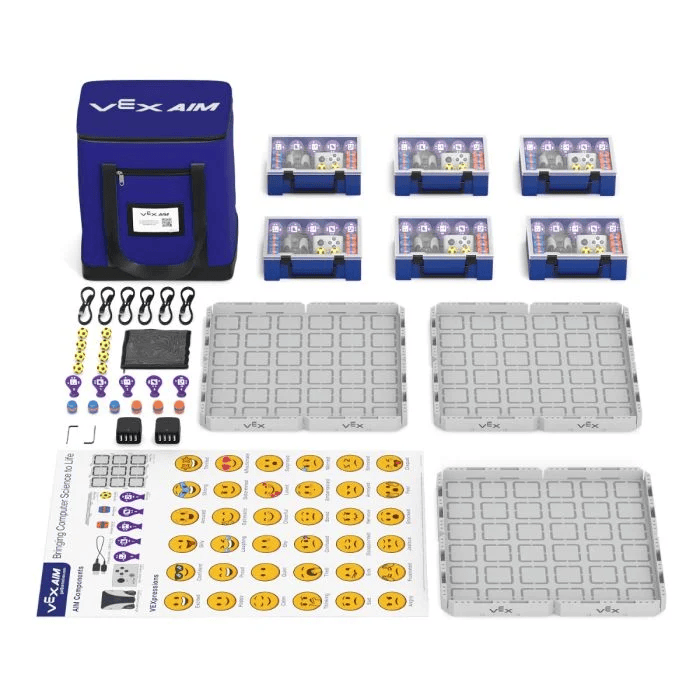

AIM klases komplekts, kurā redzams viss komplekta maisiņa saturs. No augšējā kreisā stūra, virzoties pulksteņrādītāja virzienā, attēlā redzams saišķis, 6 AIM komplekti plastmasas kastēs, 3 Fields ar sienām, klases plakāts, divi daudzfunkcionālie lādētāji, divas sešstūra atslēgas, pilns rezerves elementu komplekts un to uzglabāšanas soma ar rāvējslēdzēju, kā arī 6 papildu USB-C kabeļi.

AIM komplekts

Katrs VEX AIM kodēšanas robots tiek piegādāts savā plastmasas uzglabāšanas kastē kā komplekts. Katrā komplektā ir seši AIM komplekti. Šajā sadaļā sniegts pārskats par to, kas ir iekļauts katrā komplekta uzglabāšanas kastē. Ņemiet vērā, ka korpusiem ir veidots plastmasas ieliktnis, lai visas sastāvdaļas būtu sakārtotas.

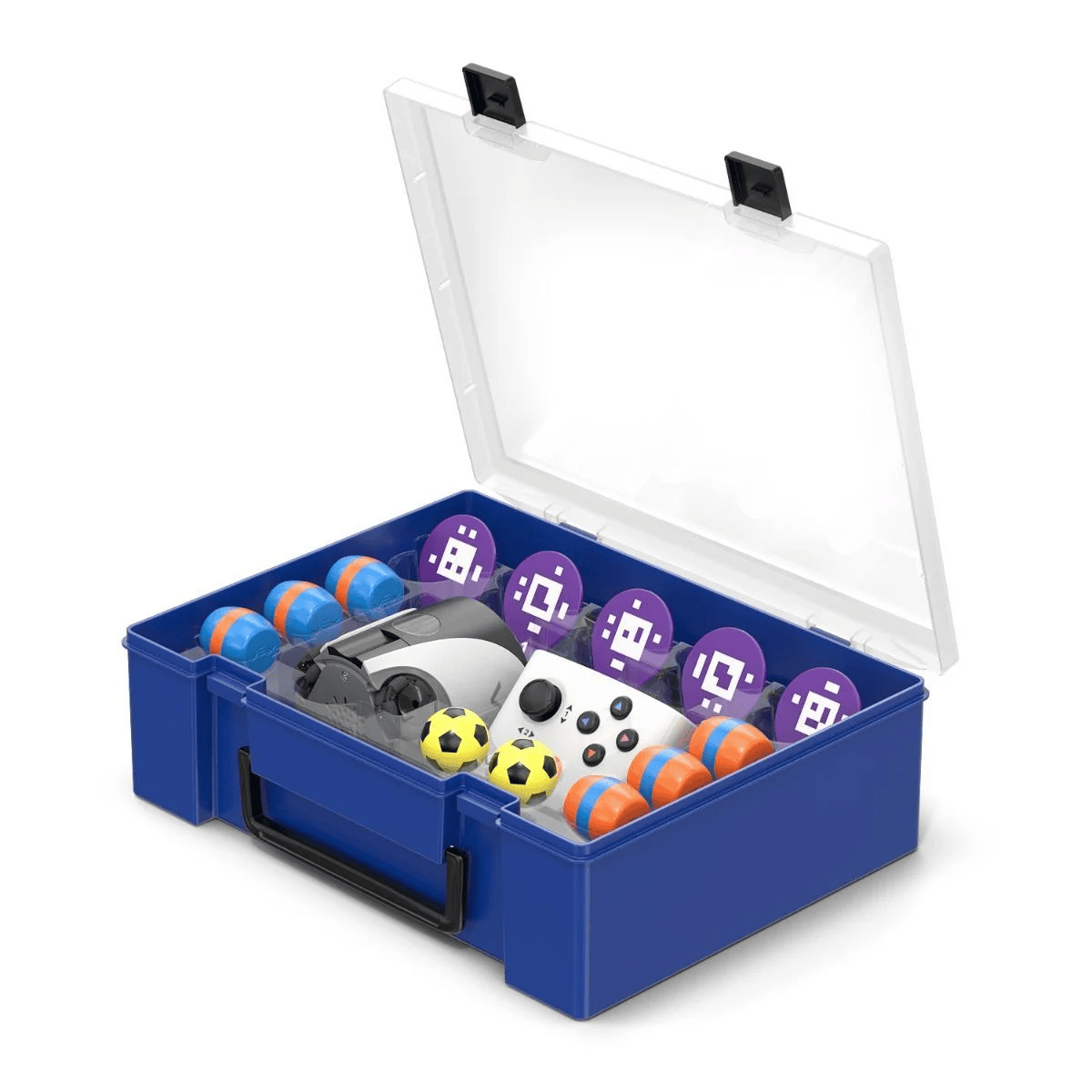

AIM komplekta kaste ar atvērtu vāku, kurā redzamas visas sastāvdaļas, kas ievietotas formētajā plastmasas organizatorā.

Daļa Foto Daudzums Mērķis Atrašanās vieta
VEX AIM kodēšanas robots VEX AIM kodēšanas robots 1 Izmanto VEX AIM aktivitāšu un izaicinājumu veikšanai. Atvērta AIM komplekta skats no augšas uz leju, kur robots ir iezīmēts lodziņa kreisajā centrālajā pusē.

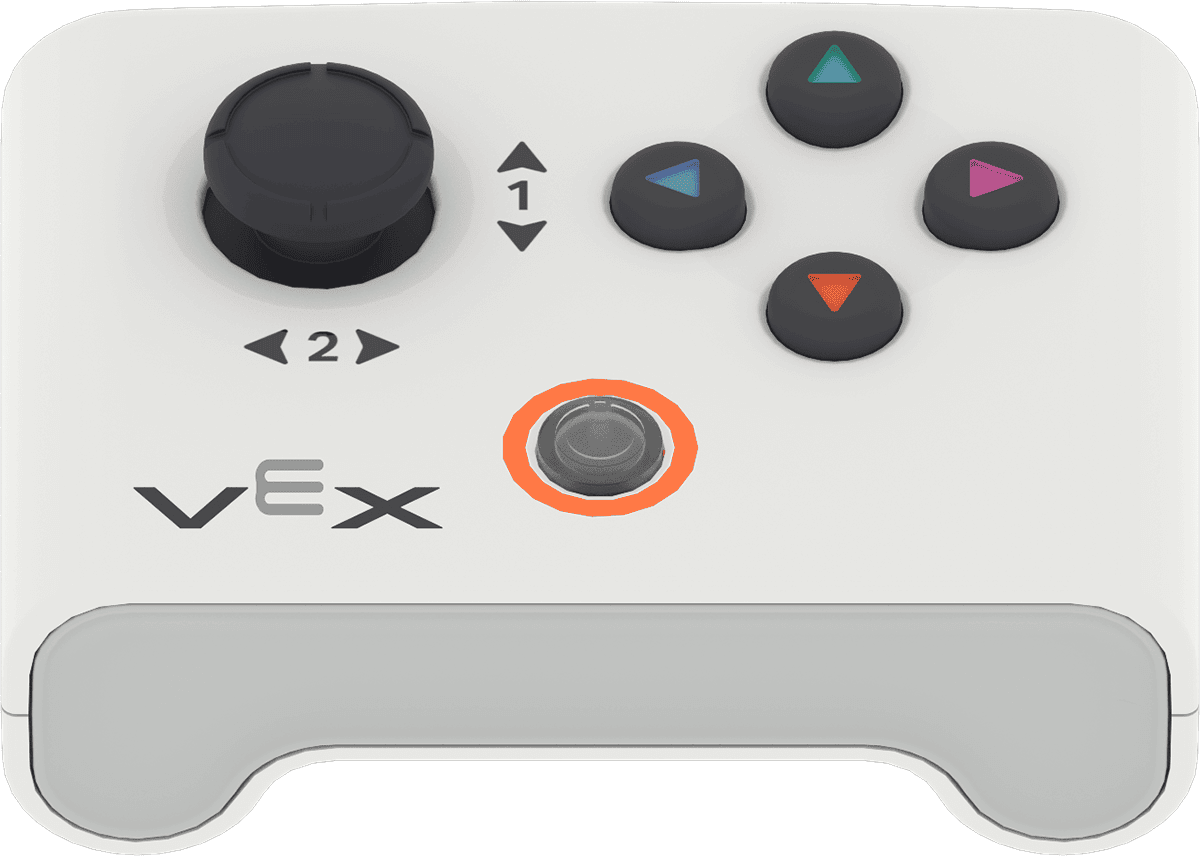

Vienas sviras kontrolieris VEX AIM vienas sviras kontrolieris 1 Izmanto robota vadīšanai ar tālvadības pulti.

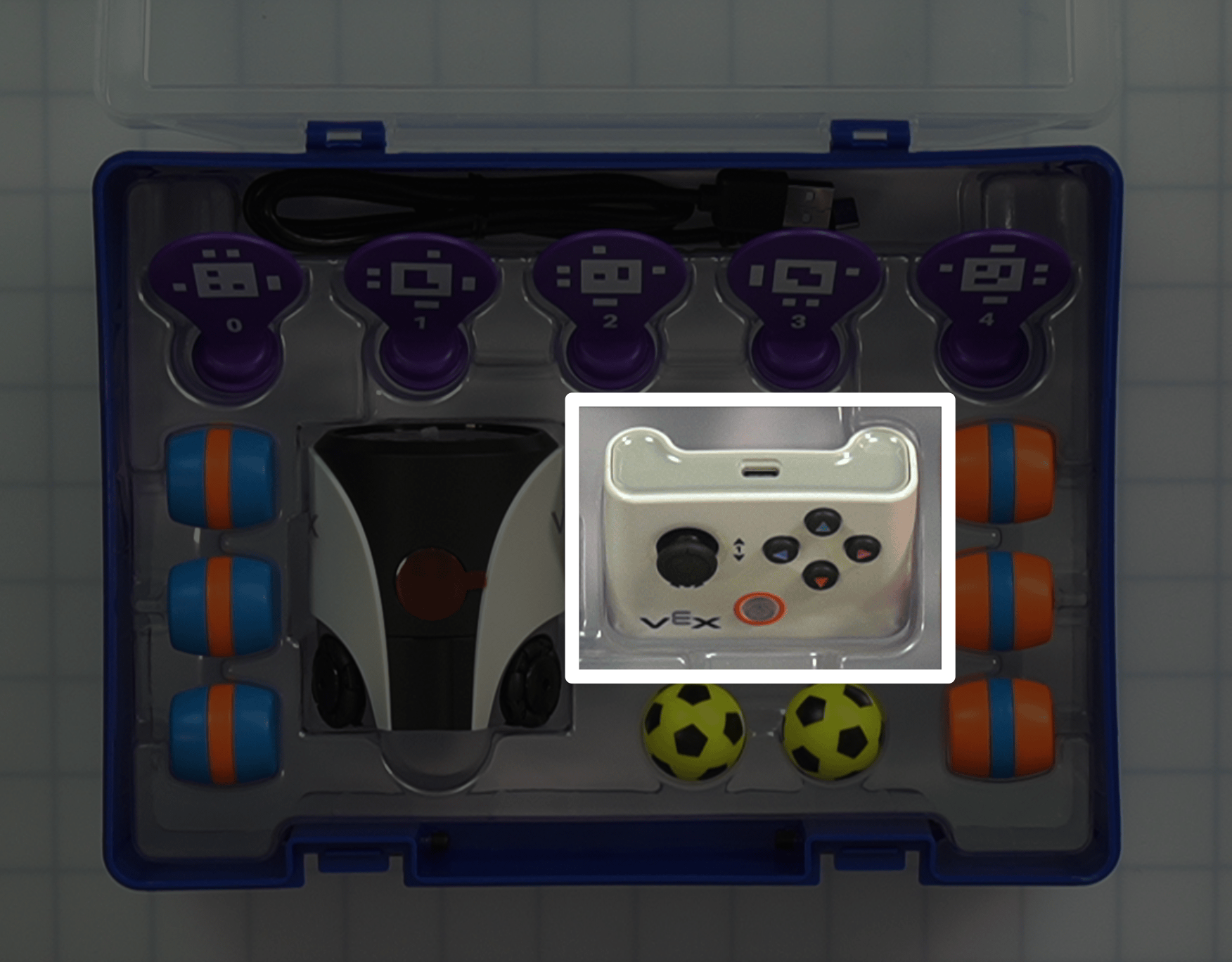

Tas pats attēls, kas iepriekš šajā kolonnā, ar vadības ierīci iezīmētu lodziņa labajā centrālajā stūrī.

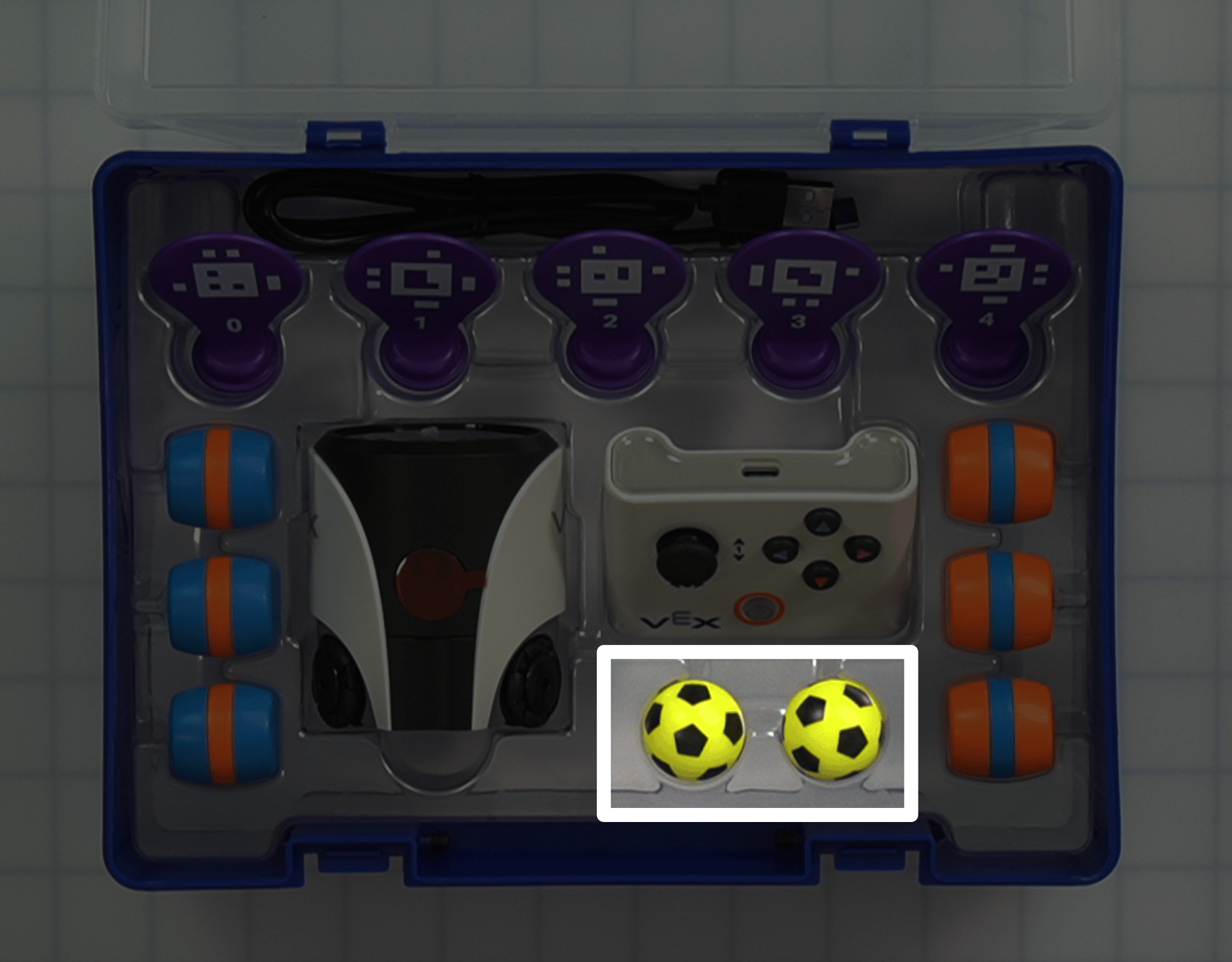

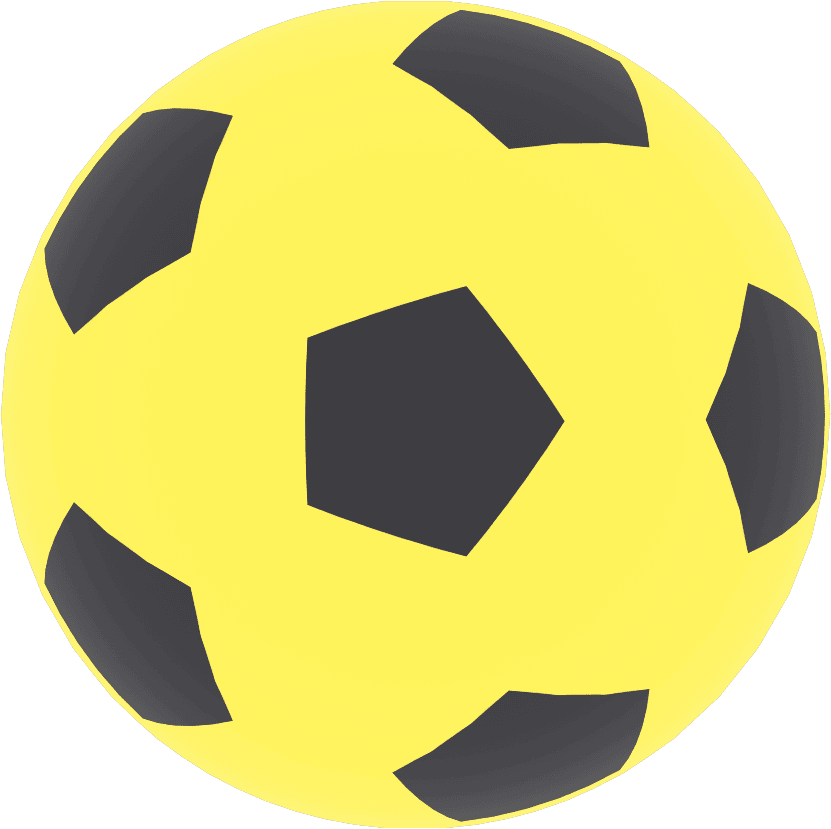

Sporta bumbas Dzeltena un melna sporta bumba ar futbola bumbas rakstu. 2 Objekti, kurus var manipulēt ar robota spērienu. Tas pats attēls, kas iepriekš šajā slejā, ar divām sporta bumbām, kas iezīmētas zem kontroliera, lodziņa centrālajā labajā stūrī.

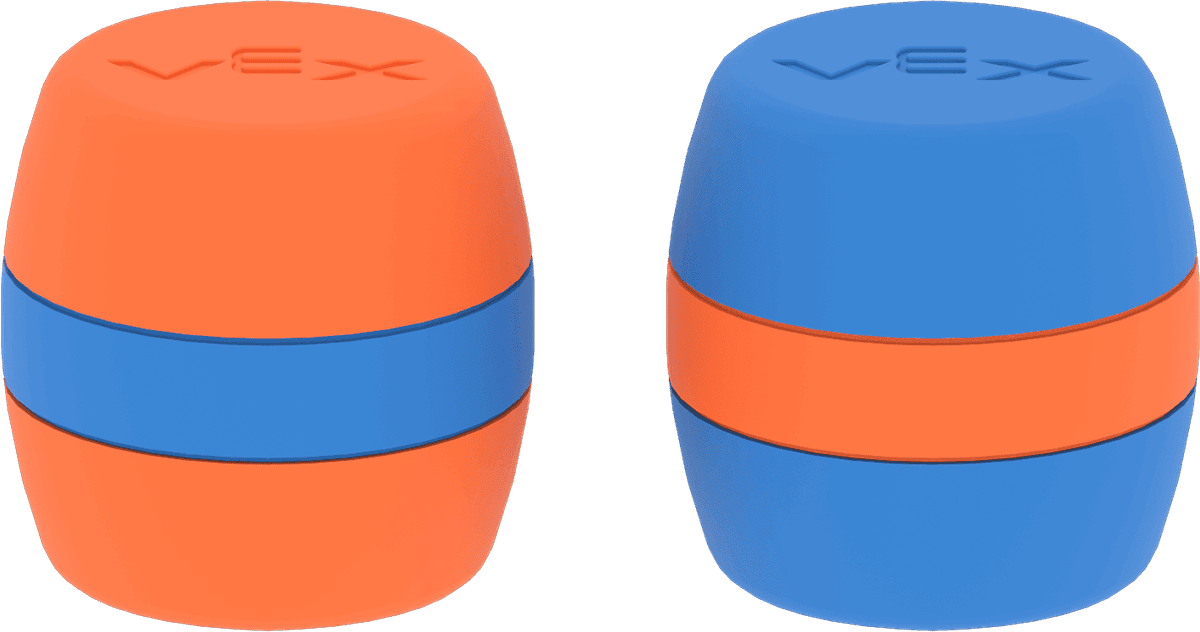

Mucas Kreisajā pusē ir oranža muca ar zilu svītru ap centru, labajā pusē ir zila muca ar oranžu svītru ap centru.

3 zili

3 oranžas

 Objekti, kurus var manipulēt ar robota spērienu. Tas pats attēls kā iepriekš šajā kolonnā, kurā ir iezīmētas trīs zilās mucas kastes kreisajā pusē un trīs oranžās mucas kastes labajā pusē.

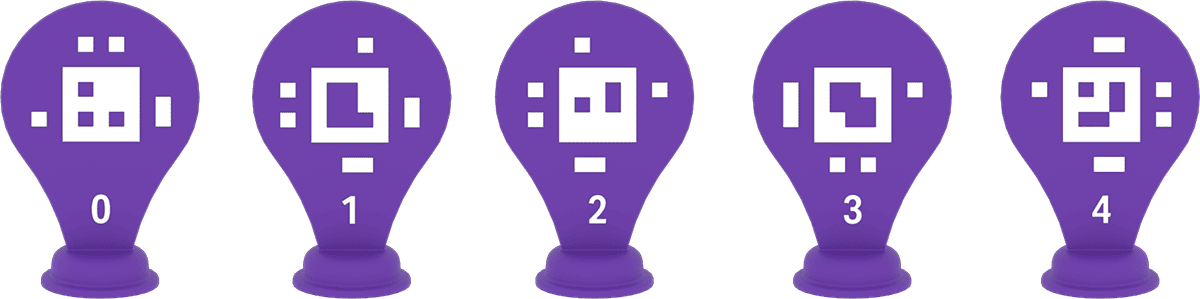

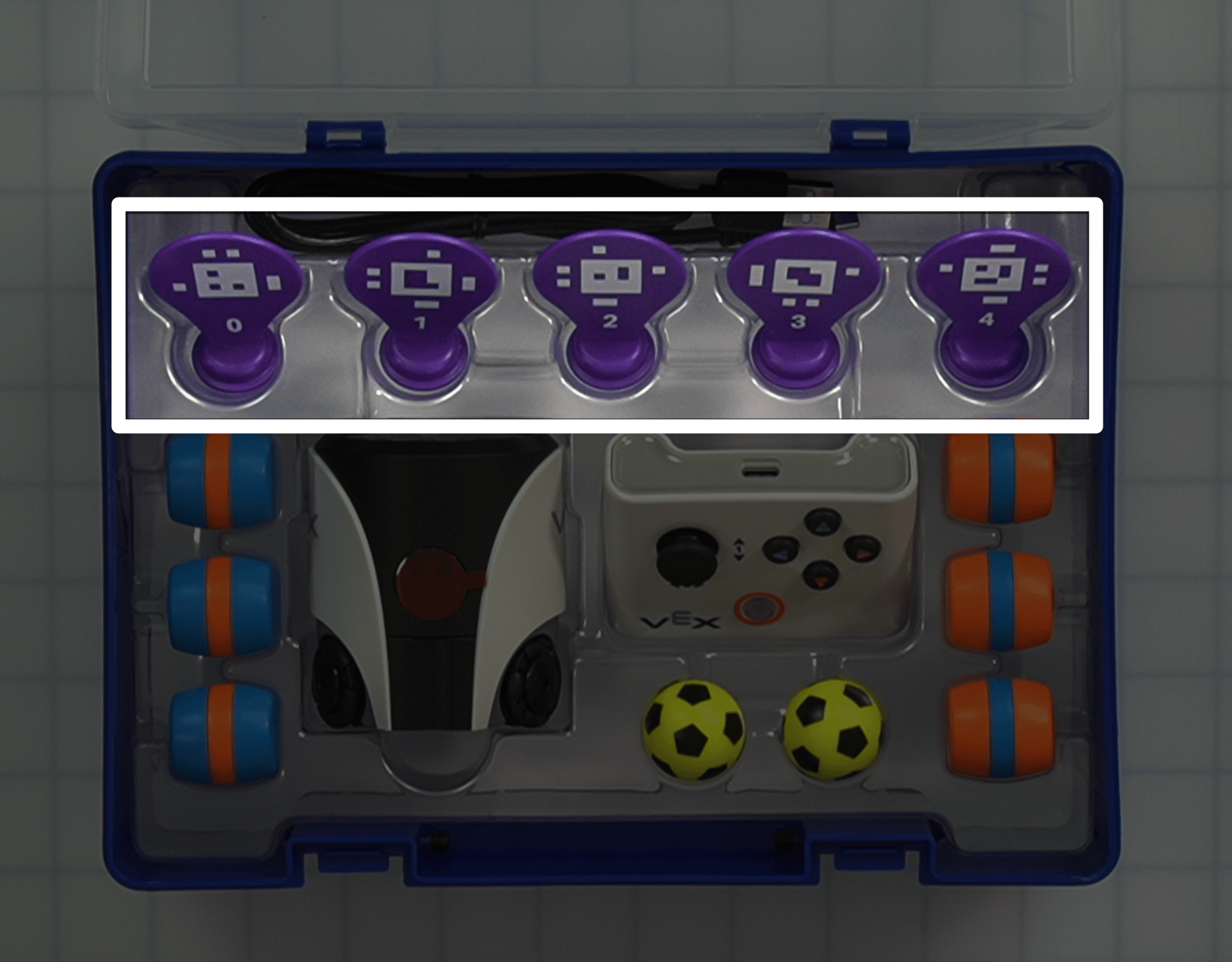

AprilTag zīmes (ID 0–4) Komplektā ietilpst 5 violeti statīvi ar noapaļotiem galiem, uz katra no tiem ir iespiesti aprīļa birku identifikācijas numuri. Kopā ir 5 statīvi, katram ir viens aprīļa birku identifikācijas numurs no 0 līdz 4 no kreisās uz labo pusi. 1 no katra ID (kopā 5) Izmanto kā atrašanās vietas marķierus ar robota AI redzi. Tas pats attēls kā iepriekšējais šajā slejā, ar piecām violetām aprīļa birku zīmēm, kas izceltas lodziņa augšējā rindā virs robota un kontroliera.

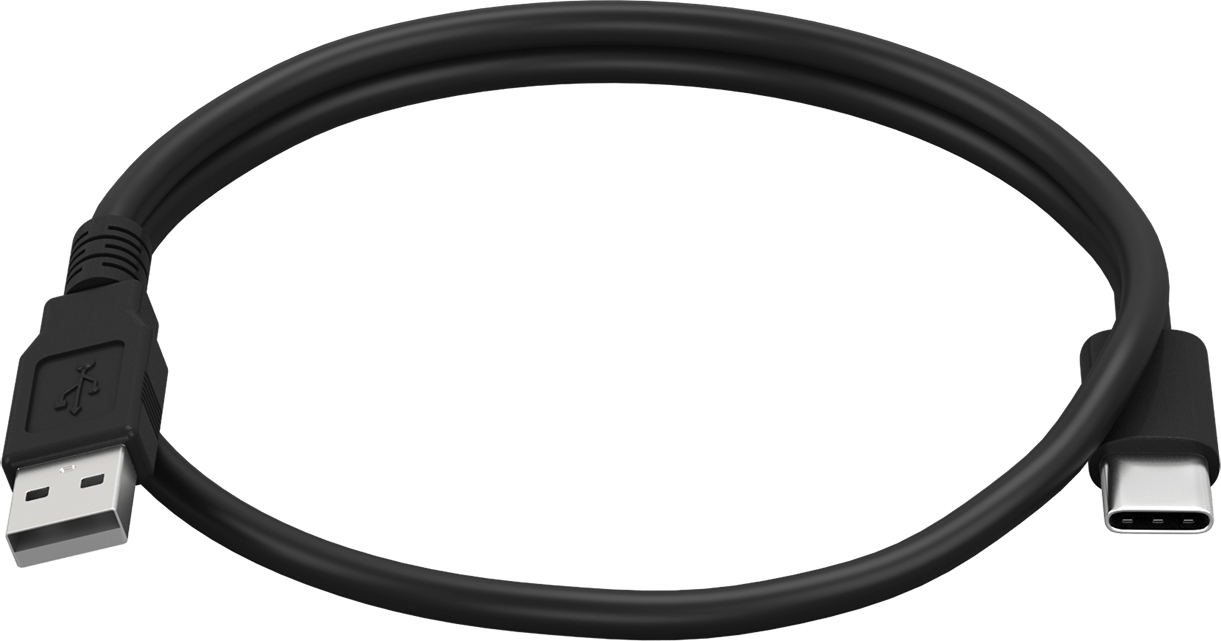

USB kabelis (maiņstrāvas) 1 m Satīts USB-C kabelis, kura kreisajā pusē redzams USB-A savienotājs, bet labajā pusē — USB-C savienotājs. 1 Lai savienotu robotu ar datoru. Izmanto arī robota un kontroliera uzlādēšanai.

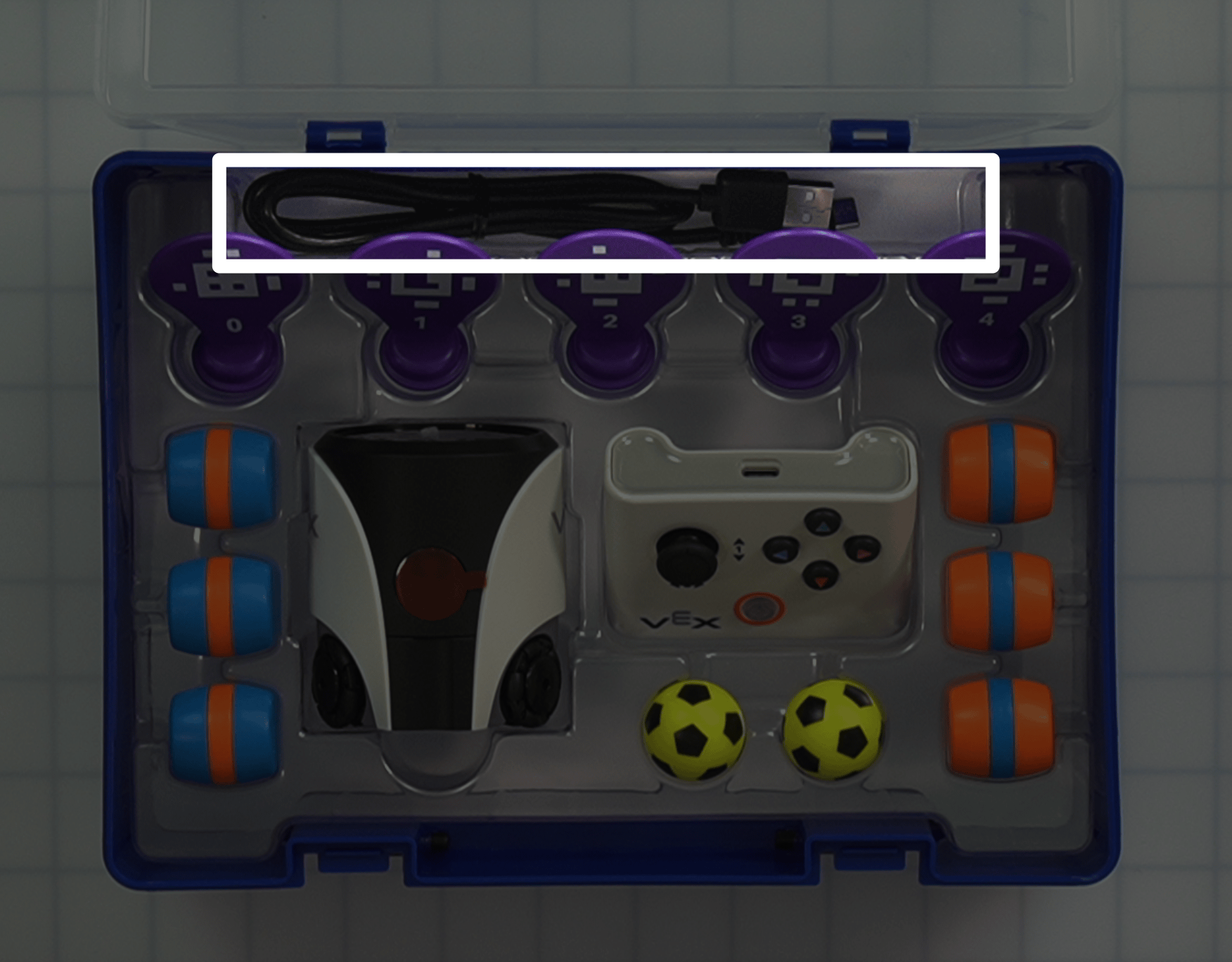

Tas pats attēls, kas iepriekš šajā slejā, ar USB kabeli, kas iezīmēts aiz April Tag zīmēm kastes augšējā malā.

Piezīme:USB kabelis atrodas aiz AprilTag ID un plastmasas komplekta oderējuma izgriezumā.

Iepakojuma maisiņā

Papildus AIM komplektiem, kas sakrauti somā, ir iepakoti papildu saišķie materiāli ērtai uzglabāšanai un transportēšanai.

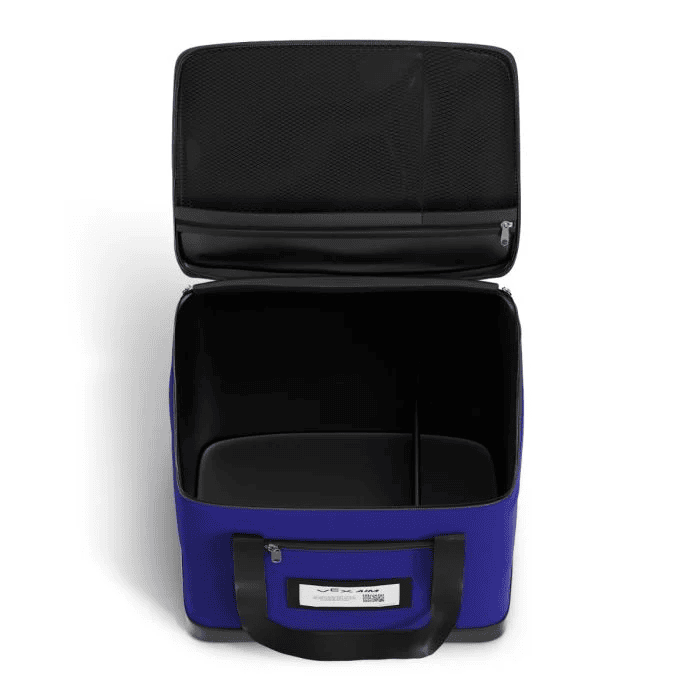

Attēlā redzama atvērta tukša VEX AIM saišķa soma, un vāka nodalījums ar rāvējslēdzēju ir aizvērts.

Daļa Foto Daudzums Mērķis Atrašanās vieta

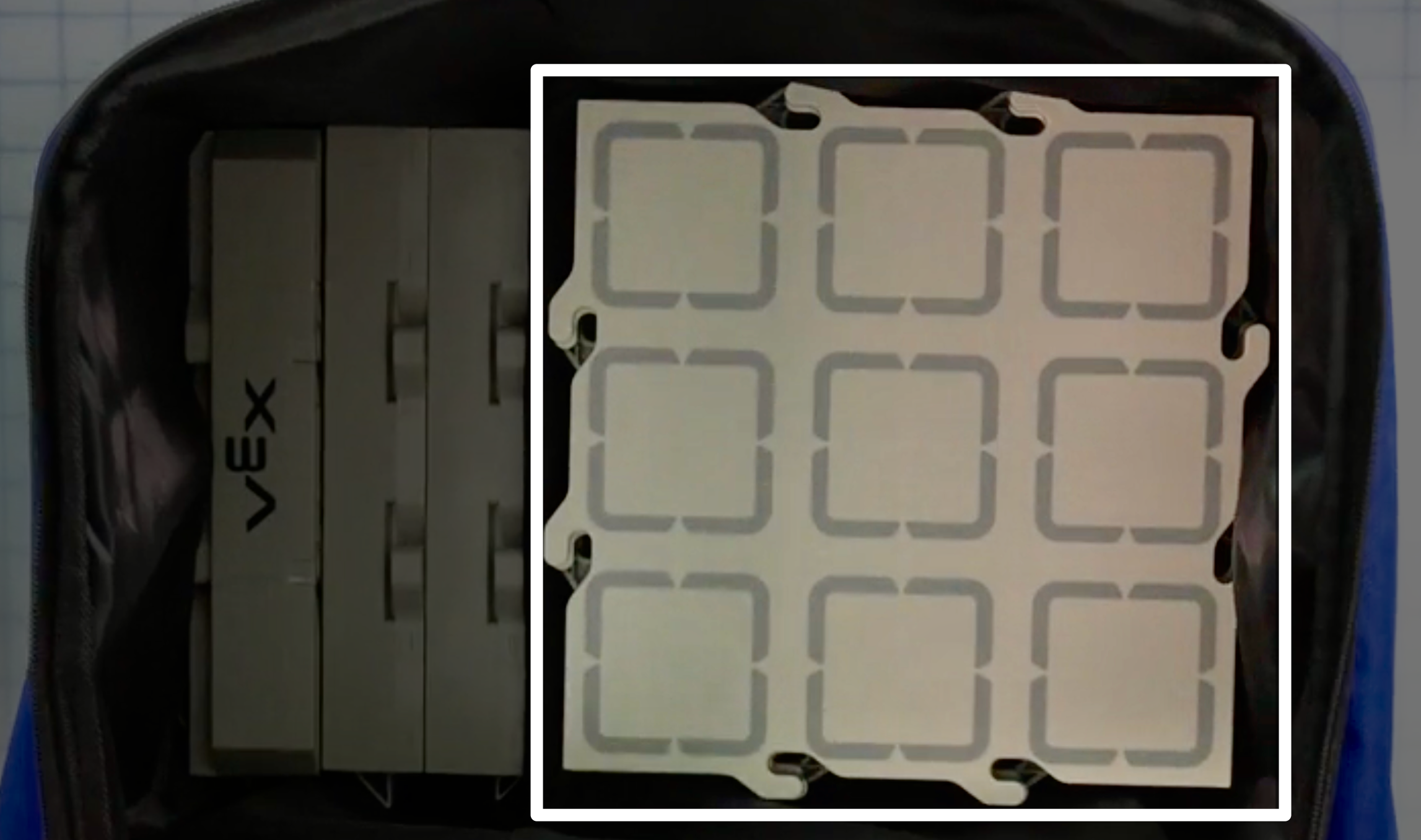

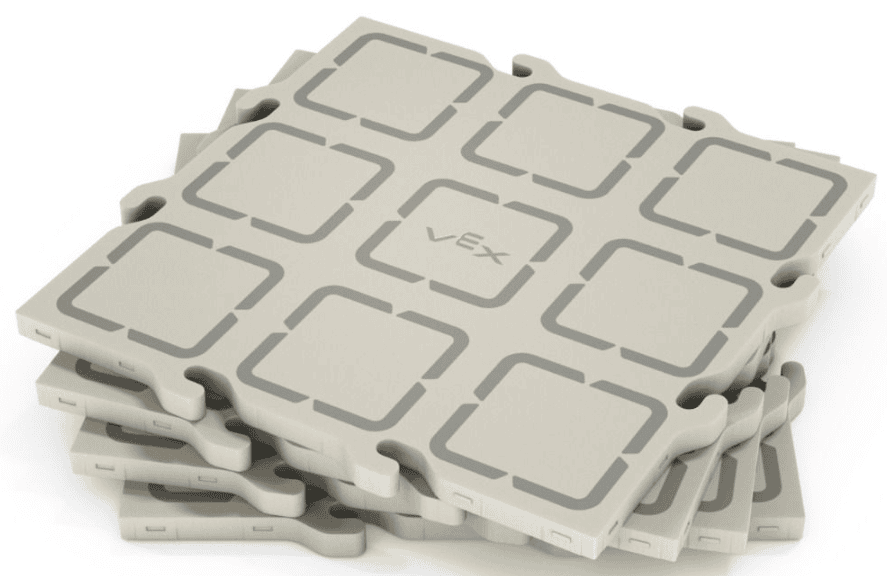

Lauka flīzes Četru VEX 123/AIM lauka flīžu kaudze. 12 Virsmas, pa kurām robots var pārvietoties. Viens lauks sastāv no 4 flīzēm. Skats no augšas uz iepakojuma maisu bez AIM robotu komplektiem, izceļot lauka flīžu kaudzi labajā pusē.Piezīme: Lauka flīzes atrodas zem 6 komplektiem maisa apakšā.

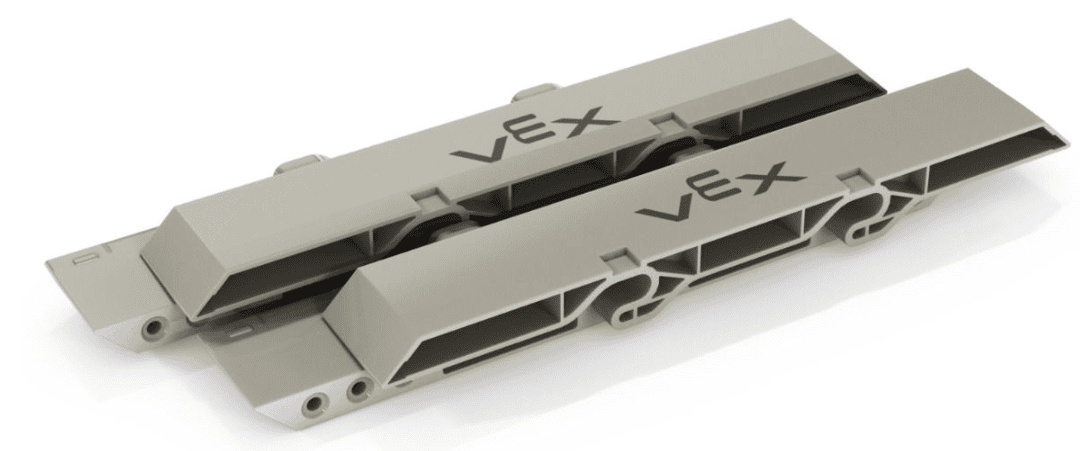

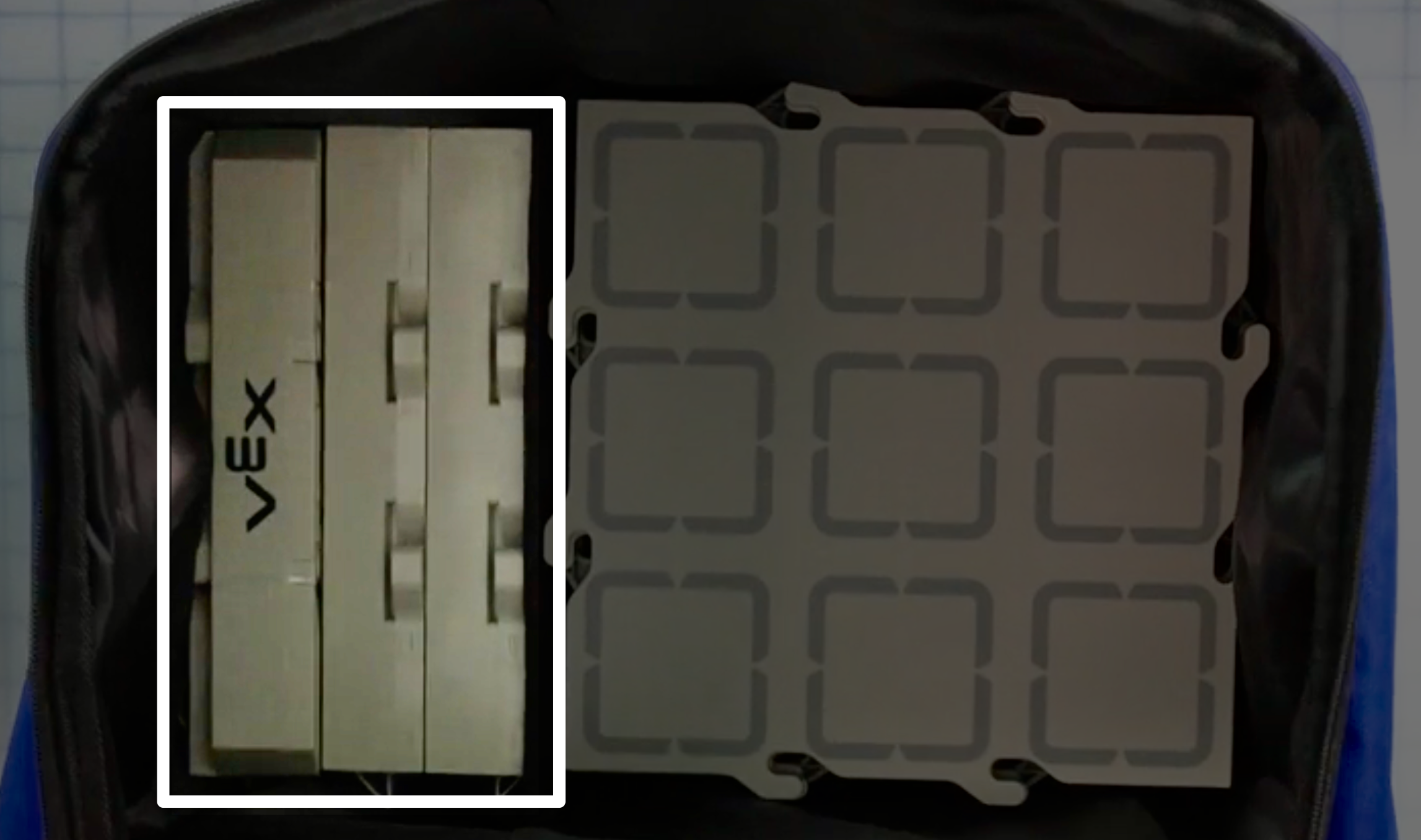

Lauka sienas 4 VEX 123/AIM lauka sienu kaudze. 24 Izveido barjeru ap AIM lauka malu. Vienam laukam ir 8 sienas pa perimetru. Tas pats attēls, kas iepriekš šajā slejā, izceļot lauka sienas, kas atrodas šaurākajā pusē pa kreisi.Piezīme: Lauka sienas atrodas zem 6 komplektiem somas apakšā.

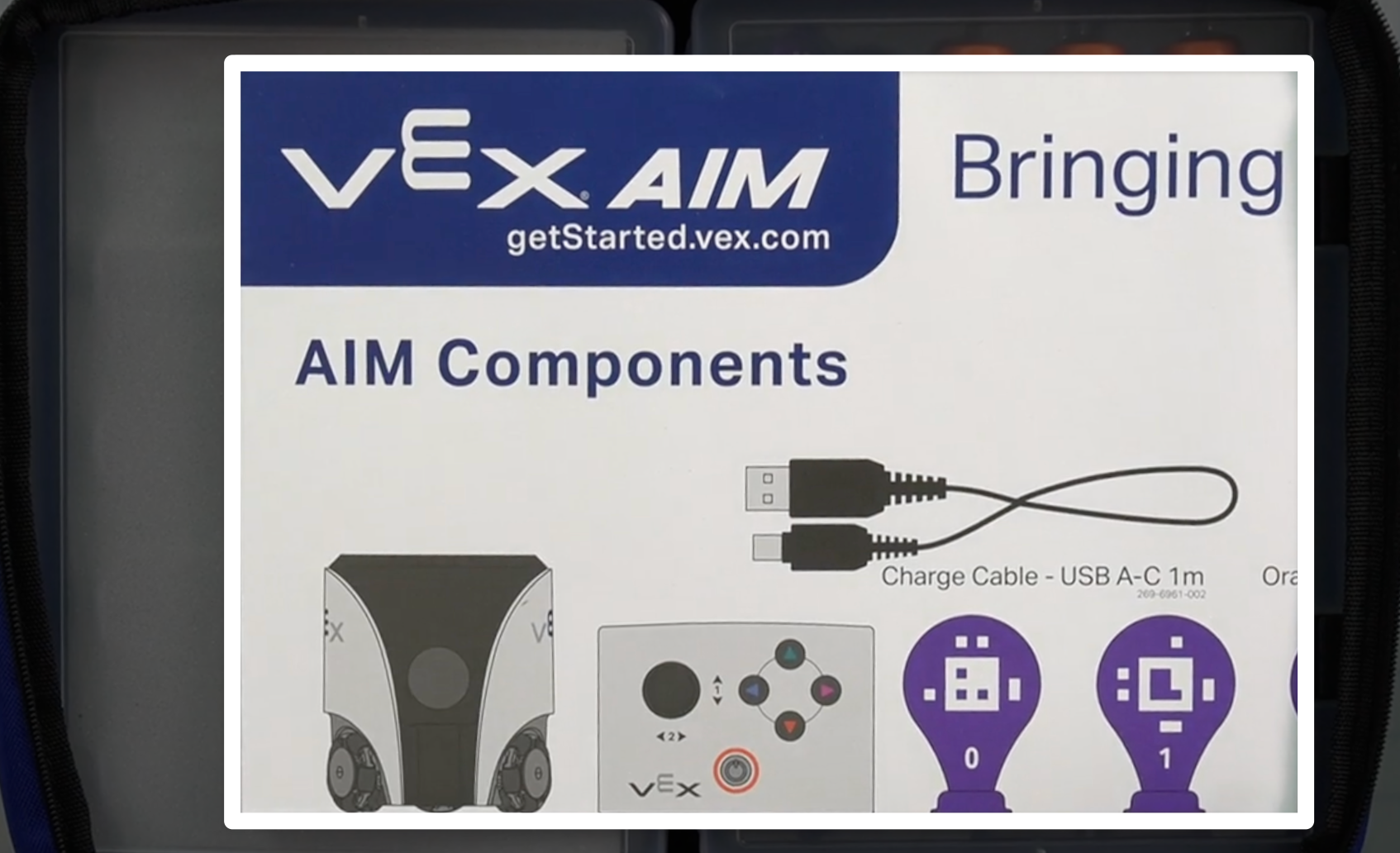

Detaļu plakāts VEX AIM detaļu plakāts. 1 Mācību resurss, lai parādītu komplekta detaļas un visas pieejamās emocijzīmes. Skats no augšas uz leju uz iepakojuma maisiņu pēc pirmās atvēršanas, kurā redzams salocītais plakāts, kas atrodas virs AIM robotu komplektiem.Piezīme: Plakāts atrodas komplektu augšpusē maisiņā, kad tas tiek pirmo reizi atvērts.

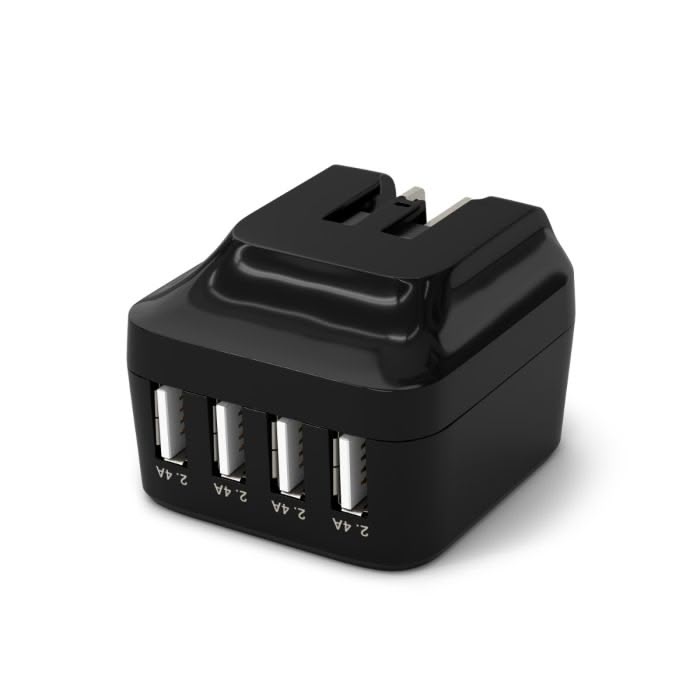

USB uzlādes centrmezgls (4 porti, 48 W) 228-7756_usb_charging_hub_4-port_48w_rqc_rev1.jpg 2 Izmanto vairāku robotu vai kontrolieru vienlaicīgai uzlādēšanai.

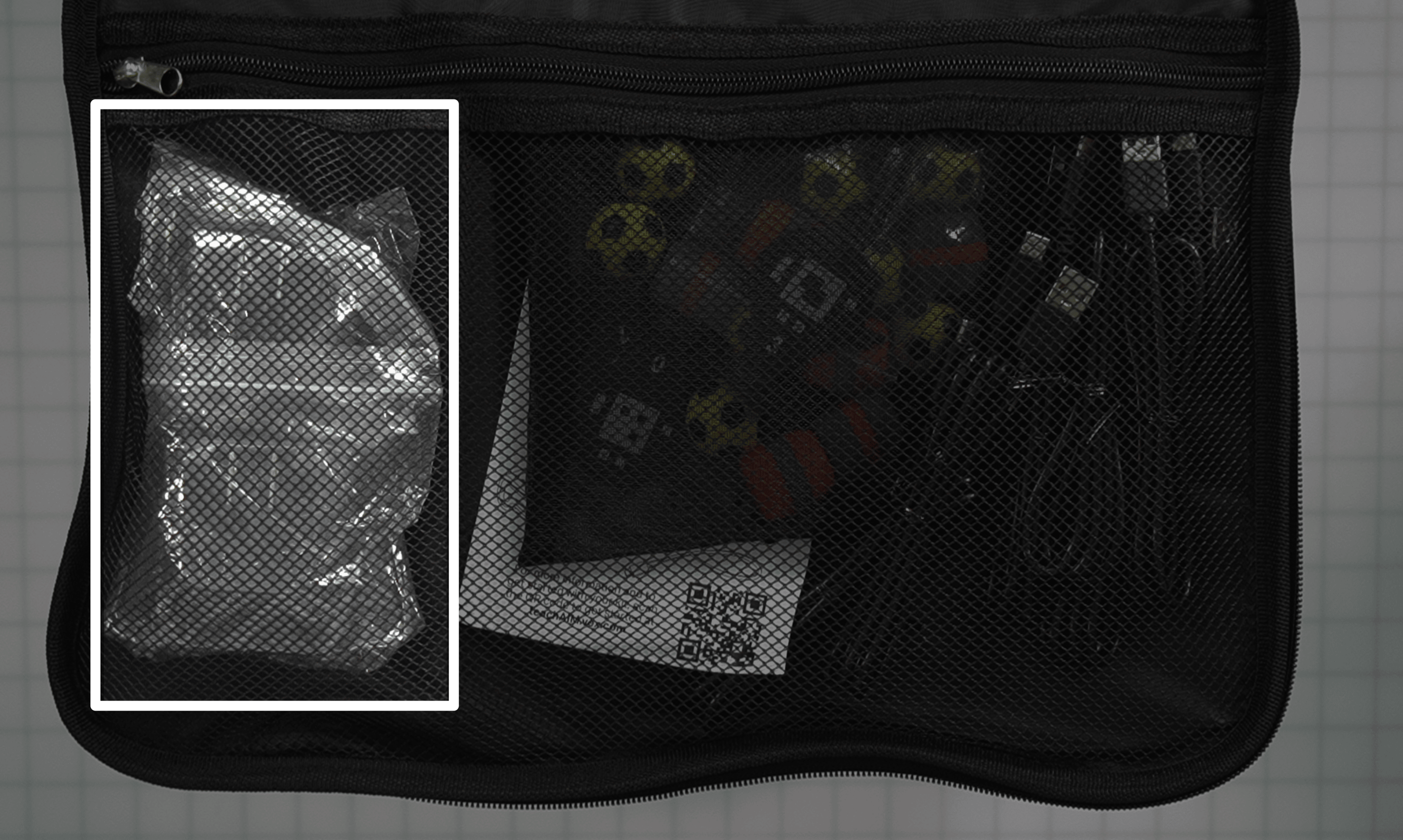

Skats no augšas uz rāvējslēdzēja nodalījumu uz saišķa somas vāka. USB 4-Way lādētāji ir iezīmēti kreisajā pusē, rāvējslēdzēja kabatas šaurajā daļā.

Piezīme: Atrodas somas vāka nodalījumā ar rāvējslēdzēju.
Papildu USB kabeļi (maiņstrāvas) 1 m Satīts USB-C kabelis, kura kreisajā pusē redzams USB-A savienotājs, bet labajā pusē — USB-C savienotājs. 6 Papildu kabeļi robotu un kontrolieru pievienošanai un uzlādēšanai.

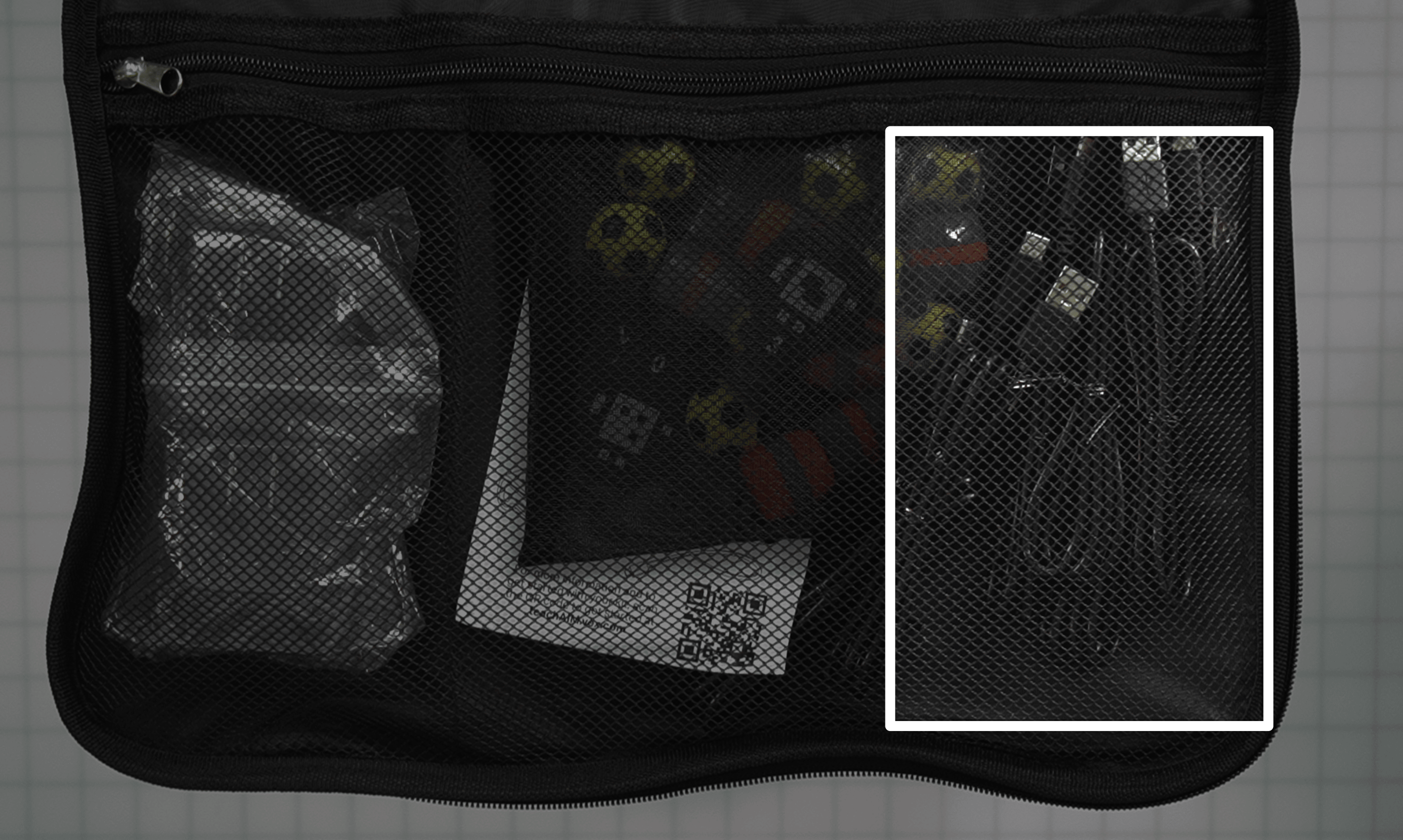

Tāds pats attēls kā iepriekš šajā slejā, ar sešiem USB kabeļiem, kas atsevišķi uztīti rāvējslēdzēja kabatas lielākās malas labajā malā.

Piezīme: Atrodas somas vāka nodalījumā ar rāvējslēdzēju.

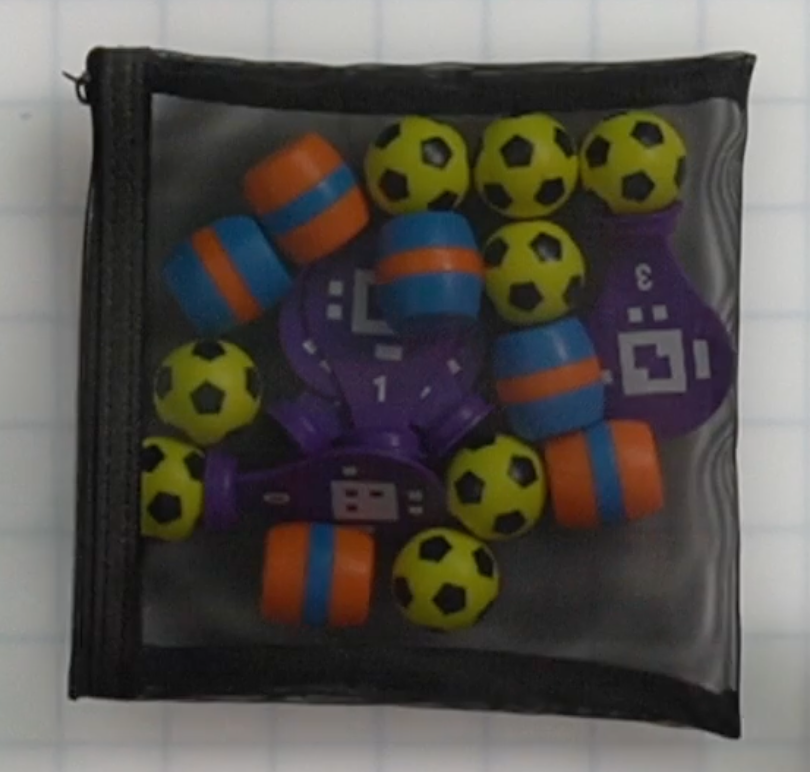

Aksesuāru soma Komplektā iekļautā aksesuāru soma ir rāvējslēdzēja maciņš ar tajā esošajiem priekšmetiem. 1 kabata ar rāvējslēdzēju

Lai nomainītu objektu vai uzturētu robotus pēc nepieciešamības.

Maisiņš satur:

8 sporta bumbas; 3 zilas un 3 oranžas muciņas; AprilTag ID 0-4; 2 sešstūra atslēgas

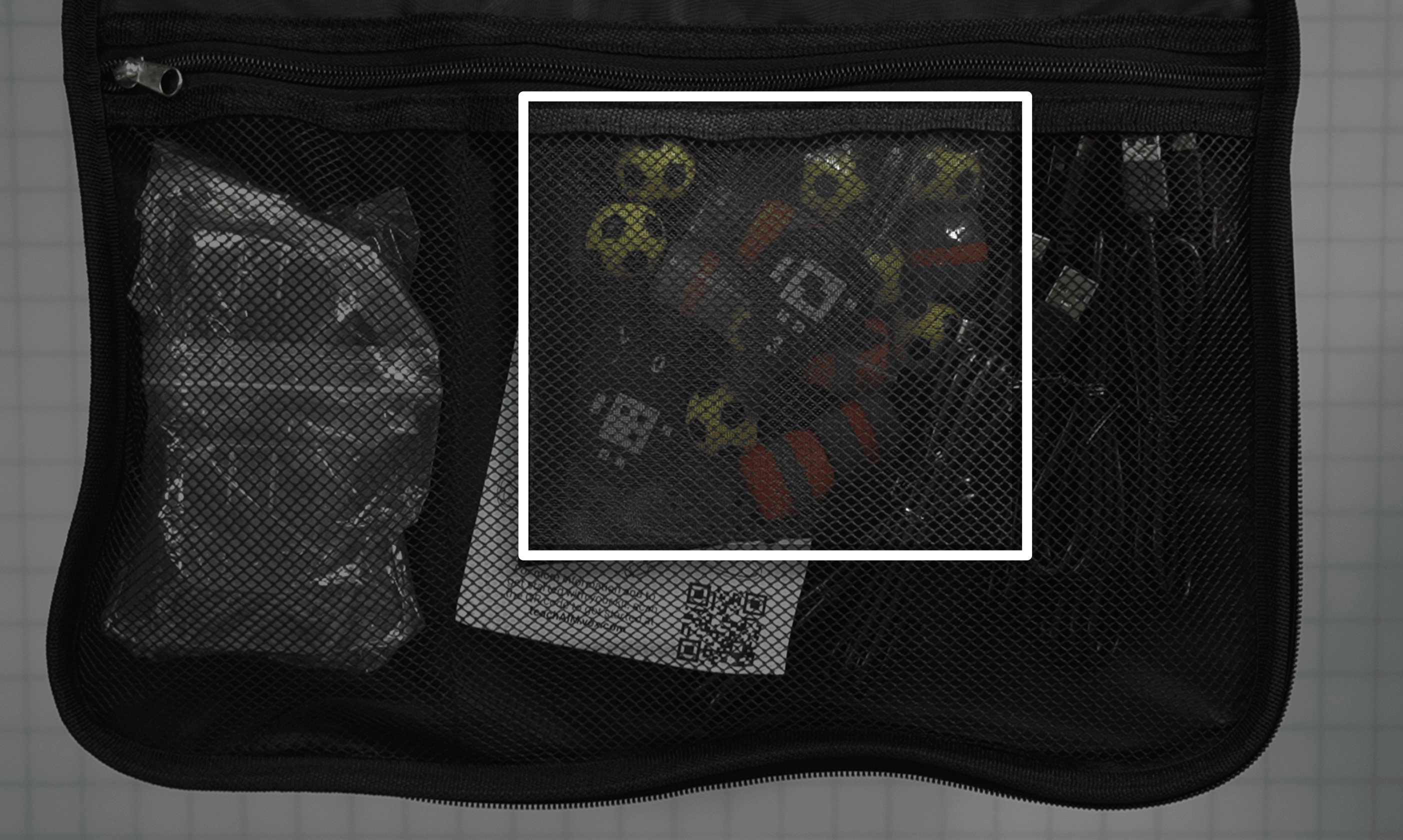

Tas pats attēls, kas iepriekš šajā slejā, kurā redzams rāvējslēdzēja maciņš ar aksesuāriem, kas izcelti rāvējslēdzēja kabatas centrā, lielākajā daļā pa labi.

Piezīme: Atrodas somas vāka nodalījumā ar rāvējslēdzēju.

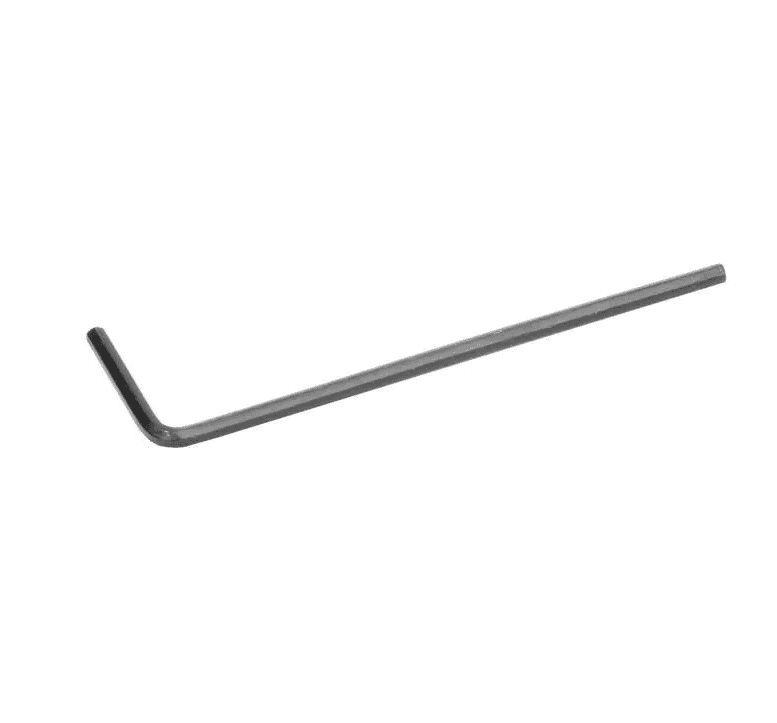

Sešstūra uzgriežņu atslēgas

Sešstūra uzgriežņu atslēga.

2

 Lai noņemtu robota riteņus, ja nepieciešams. Skatiet šo rakstu, lai uzzinātu vairāk. Piederumu somā kopā ar rezerves priekšmetiem.

Nākamie soļi ar jūsu komplektu

Kad materiāli ir sagatavoti un zināt, kur un kā tie ir iepakoti komplekta maisiņā, varat sagatavot VEX AIM komplektus skolēnu lietošanai.
