VEX DEVICE INFO izpratne VS kodā – VEX bibliotēka

Pēc VEX VScode paplašinājumainstalēšanas varat piekļūt IERĪCES INFORMĀCIJAI. Skatā IERĪCES INFORMĀCIJA ir sniegts pārskats par VEX (VEX Brain vai VEX kontrolieri), kas var palīdzēt pārliecināties, ka ierīces darbojas pareizi.

Piekļuve VEX DEVICE INFO VS Code

VS Code sānu izvēlnē ir iezīmēta VEX robotikas paplašinājuma ikona.

Palaidiet Visual Studio kodu datorā. Noklikšķiniet uz VEX ikonas VS koda aktivitāšu joslā.

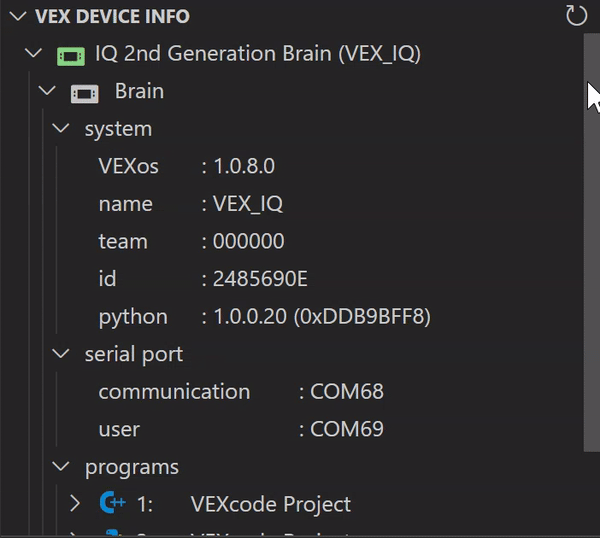

Ir atvērts VEX robotikas paplašinājums, un tiek parādīta VEX ierīces informācijas kategorija ar visu pievienoto ierīču sarakstu un konkrētu informāciju par katru no tām. Šajā piemērā ir parādītas smadzenes, to lejupielādētās programmas un kontrolieris.

VEX skats tiks atvērts sānu joslā. Kategorija VEX DEVICE INFO atrodas VEX skatavidū Šajā kategorijā tiks parādīta informācija par visām pievienotajām ierīcēm.

VEX IERĪCES INFORMĀCIJAS pārskats

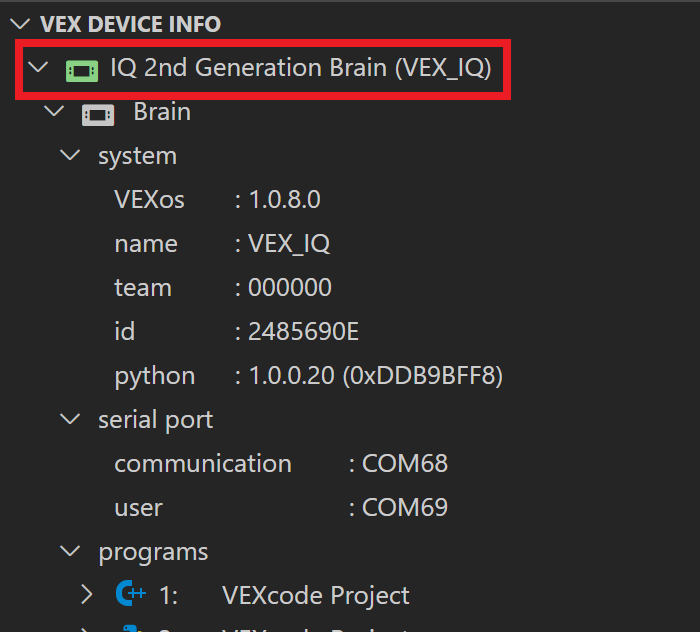

VEX ierīces informācijas sadaļa ar iezīmētu VEX ierīces indikatora mapi. Šajā piemērā VEX ierīces indikatora mapē ir norādīts IQ 2nd Generation Brain (VEX_IQ).

VEX ierīces indikators

VEX ierīces indikators norāda, kāda veida VEX ierīce ir pievienota VEX VS koda paplašinājumam. VEX ierīces indikators atrodas zem VEX DEVICE INFO , ieskaitot pievienotās VEX ierīces ikonu un veidu, kam seko smadzeņu nosaukums.

Ja ir pievienota VEX ierīce, novietojiet peles kursoru virs VEX ierīces indikatora, blakus parādīsies kameras ikona un notikumu žurnāla ikona.

Piezīme: Ja kontrolieris ir pievienots datoram, bet tam nav radio savienojuma ar smadzenēm, blakus kontroliera ikonai netiks parādīts smadzeņu nosaukums.

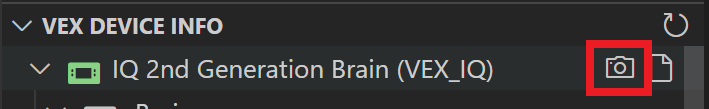

Kameras ikona ir iezīmēta blakus VEX ierīces indikatora mapes nosaukumam.

Kameras ikona

Noklikšķinot uz tās, VEX paplašinājums uzņems VEX smadzeņu ekrāna ekrānuzņēmumu.
Norādījumus par VEX smadzeņu ekrāna ekrānuzņēmuma uzņemšanu programmā VS Code skatiet šajā rakstā

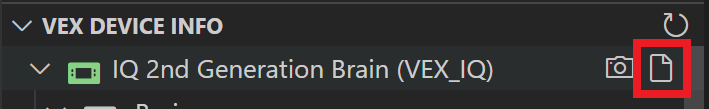

Notikumu žurnāla ikona ir iezīmēta blakus VEX ierīces indikatora mapes nosaukumam, pa labi no kameras ikonas.

Notikumu žurnāla ikona

Noklikšķinot uz tās, VEX paplašinājums augšupielādēs VEX smadzeņu notikumu žurnālu. Lai iegūtu noderīgu informāciju par to, kā augšupielādēt VEX Brain notikumu žurnālu VS Code, skatiet .

Smadzenes

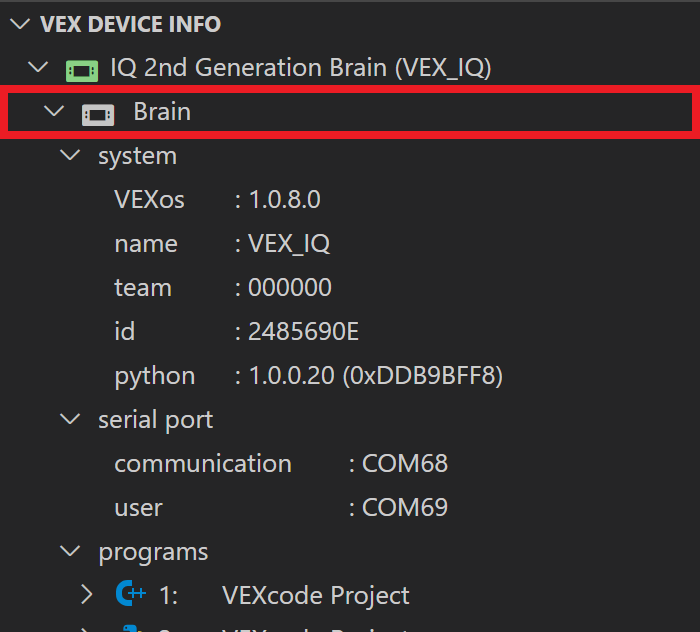

Zem VEX ierīces indikatora mapes ir iezīmēta mape Smadzenes.

Smadzenes ir augstākā līmeņa kategorija visai ar smadzenēm saistītajai ierīces informācijai.
Brain kategorijas smadzeņu ikona norādīs šādus brīdinājuma ziņojumus:

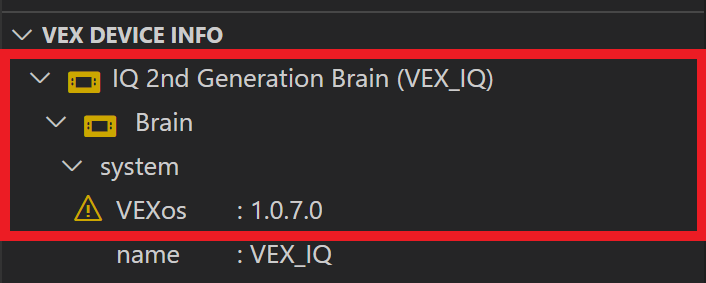

Smadzeņu mapes ikona un VEX ierīces indikatora ikona ir attēlotas oranžā krāsā, un blakus sistēmas VEXos versijai ir bīstamības simbols. Šīs pazīmes norāda, ka smadzeņu VEXos versija ir novecojusi.

VEXos novecojis brīdinājums

Ja VEX Brain VEXos versija ir novecojusi, Brain ikonas kļūst dzeltenas un blakus VEXos sistēmas apakškategorijā parādās brīdinājuma ziņojuma ikona.

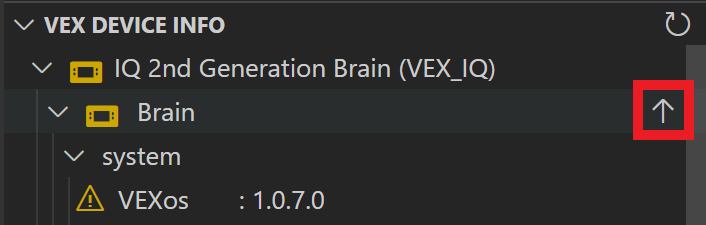

Kursors atrodas virs novecojušās Brain mapes, un blakus tai ir iezīmēta augšupvērsta bultiņa.

Lai atjauninātu Brain programmaparatūru, novietojiet peles kursoru virs Brain kategorijas ikonas vai teksta. Blakus parādīsies augšupvērstas bultiņas ikona. Noklikšķiniet uz augšupvērstās bultiņas
, lai atjauninātu VEX smadzenes.
Lai iegūtu papildinformāciju par programmaparatūras atjaunināšanu, izmantojot VEX VScode paplašinājumu, dodieties šeit.

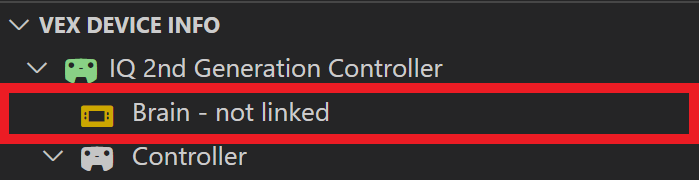

Mapei “Smadzenes” zem mapes “VEX Device Indicator” ir oranža ikona un rakstīts “Smadzenes, nav saistītas”. Šīs pazīmes norāda, ka nav pievienotas VEX smadzenes.

VEX smadzenes nav savienotas

Ja VEX kontrolieris ir pievienots datoram, bet tam nav radio saites ar smadzenēm, smadzeņu ikona kļūst dzeltena, un teksts norāda, ka Smadzenes — nav savienotas.

Lai novērstu šo brīdinājumu, savienojiet kontrolieri ar IQ (2. paaudzes) smadzenēm. Lai iegūtu noderīgu informāciju par kontroliera savienošanu pārī ar IQ (2. paaudzes) smadzenēm, dodieties šeit.

Sistēma

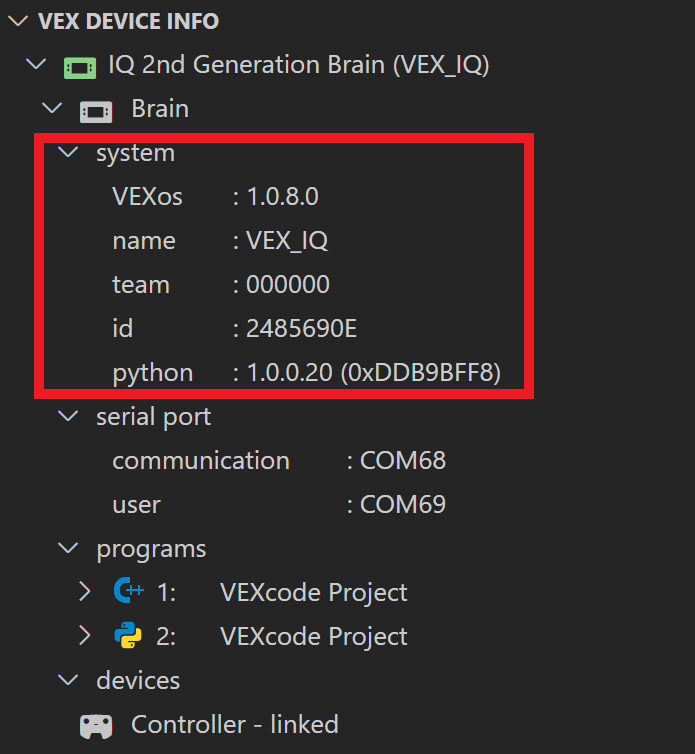

Sistēmas mape un tās saturs tiek parādīti un iezīmēti zem mapes Brain. Sistēmas mapē ir dati par smadzenēm, un dati ir VEXos 1.0.8.0, nosaukums VEX_IQ, komanda 000000, ID 2485690E un Python 1.0.0.2.0.

sistēma ir Smadzeņu kategorijas apakškategorija. sistēmas apakškategorija sniedz informāciju par Brain VEXos versiju, nosaukumu, komandas numuru, ID un Python izpildlaika versiju.

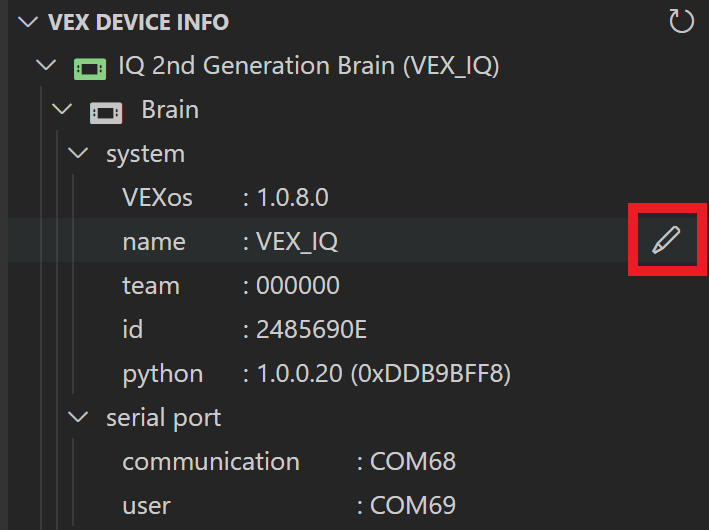

Kursors atrodas virs opcijas Nosaukums mapē Sistēma, un blakus tai ir iezīmēta zīmuļa ikona.

Iestatiet smadzeņu nosaukumu

Lai iestatītu IQ (2. paaudzes) smadzeņu nosaukumu, novietojiet peles kursoru virs nosaukuma informācijas teksta un noklikšķiniet uz zīmuļa ikonas, kas parādās blakus.

Lai iegūtu plašāku informāciju par to, kā pārdēvēt savu IQ (2. paaudzes) smadzeņu nosaukumu VEX VScode paplašinājumā, dodieties šeit.

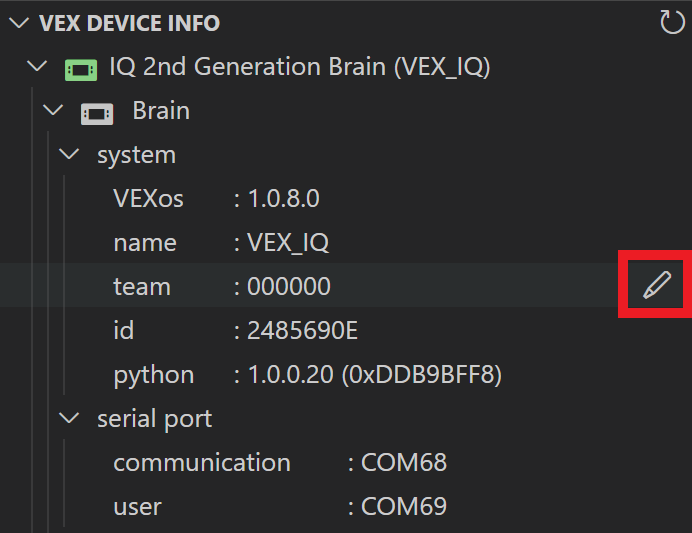

Kursors atrodas virs opcijas Komanda mapē Sistēma, un blakus tai ir iezīmēta zīmuļa ikona.

Iestatīt komandas numuru

Lai iestatītu komandas numuru IQ (2. paaudzes) smadzenēm, novietojiet peles kursoru virs komandas informācijas teksta un noklikšķiniet uz zīmuļa ikonas, kas parādās blakus.

Lai iegūtu plašāku informāciju par to, kā iestatīt komandas numuru VEX VScode paplašinājumā, dodieties šeit.

Seriālais ports

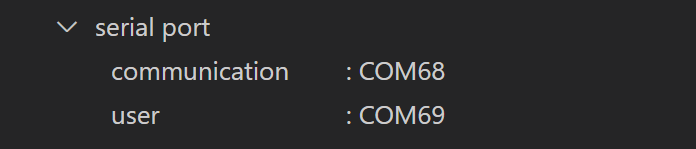

Mape “Seriālais ports” un tās saturs ir redzams zem mapes “Smadzenes”. Mapē “Seriālais ports” ir dati par smadzeņu vadu savienojumu. Šie dati ir šādi: komunikācija COM68, lietotājs COM69.

Seriālais ports ir Brain kategorijas apakškategorija. Apakškategorijā seriālais ports tiek parādīts ierīces ceļš katram seriālajam portam, kas pieejams IQ (2. paaudzes) smadzenēm.

Piezīme: Komunikācijas seriālais ports tiek izmantots programmu lejupielādei un smadzeņu funkciju vadībai. Lietotāja seriālais ports tiek izmantots datu pārsūtīšanai starp lietotāja lietotni, kas darbojas ierīcē Brain, un resursdatoru, kas pievienots, izmantojot USB.

Programmas

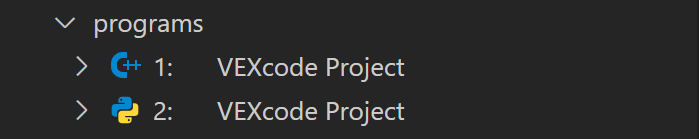

Mape “Programmas” un tās saturs tiek rādīts zem mapes “Smadzenes”. Mapē “Programmas” ir redzami visi lejupielādētie VEX projekti ierīcē Brain. Šajā piemērā pievienotajā Brain ierīcē ir lejupielādēta viena C/C++ programma un viena Python programma.

Programmas ir Smadzeņu kategorijas apakškategorija. Apakškategorijā programmas tiek parādīts visu IQ (2. paaudzes) smadzenēs lejupielādēto lietotāja programmu saraksts.

Šī kategorija ļauj dzēst lejupielādētās programmas no IQ (2. paaudzes) smadzenēm vai skatīt detalizētu informāciju par programmām.

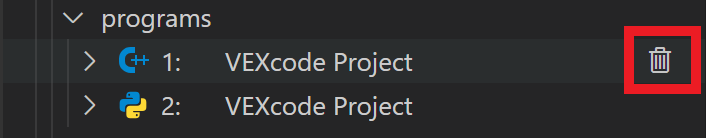

Kursors atrodas virs programmas mapē Programmas, un blakus tai ir iezīmēta atkritnes ikona.

Lai dzēstu lejupielādētu programmu no IQ (2. paaudzes) smadzenēm, novietojiet peles kursoru virs atlasītās programmas vienības teksta un noklikšķiniet uz miskastes ikonas, kas parādās blakus tai.

Piezīme: Kad programma ir dzēsta, to nevar atgūt. Lūdzu, esiet piesardzīgs, izmantojot šo funkciju.

Lai iegūtu plašāku informāciju par projektu dzēšanu no IQ (2. paaudzes) smadzenēm VEX VScode paplašinājumā, dodieties šeit.

Ierīces

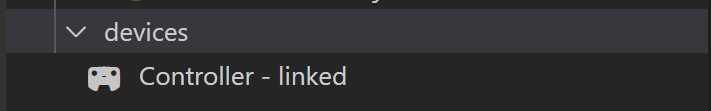

Mape Devices (Ierīces) un tās saturs tiek rādīts zem mapes Brain (Smadzenes). Mapē “Ierīces” tiek parādītas visas ierīces, kas ir savienotas ar smadzenēm. Šajā piemērā ir norādīta viena ierīce, un tajā ir norādīts “Kontrolieris — saistīts”.

Ierīces irSmadzeņu kategorijas apakškategorija. Apakškategorijāierīces tiek parādīts visu IQ (2. paaudzes) Brain viedajām pieslēgvietām pievienoto ierīču saraksts, kā arī akumulators, kas pašlaik ir pievienots IQ (2. paaudzes) Brain.

Mape Devices (Ierīces) un tās saturs tiek rādīts zem mapes Brain (Smadzenes). Šajā piemērā ir uzskaitītas vairākas pievienotās viedās porta ierīces. Katru viedās ostas ierīces mapi var atvērt, lai parādītu šai ierīcei specifisku informāciju. Šajā piemērā ir atlasīta ierīce Motor, un tās saturs ir Type Motor, Version 1.0.0.3.1, Boot 1.0.3.0.

Lai skatītu detalizētu informāciju par viedās pieslēgvietas ierīci vai akumulatoru, kas pievienots smadzenēm, atlasiet izvēršanas ikonu blakus ierīces vienumam. Tiks parādīta papildu informācija par pievienoto ierīci, piemēram, viedporta numurs un ierīces tips.

Kontrolieris

Kontrolieris ir norādīts mapē Ierīces. Šis kontrolieris nolasa “Controller, linked”.

kontrolieris parādīs, vai IQ (2. paaudzes) kontrolieris ir vai nav saistīts ar IQ (2. paaudzes) smadzenēm.

Informāciju par to, kā savienot pārī IQ (2. paaudzes) kontrolieri ar IQ (2. paaudzes) smadzenēm, skatiet šeit.
