IQ (2-osios kartos) arba EXP valdiklio susiejimas su GO Brain

Šis straipsnis paaiškins, kaip susieti IQ (2-osios kartos) valdiklį arba EXP valdiklį su GO Brain. Tai naudinga naudojant GO kodo bazę ar kitą GO konstrukciją naudojant valdiklį.

Prieš pradėdami susiejimo procesą, įsitikinkite, kad ir GO Brain, ir valdiklis turi naujausią programinę-aparatinę įrangą ir yra įkrauti, kad būtų išvengta trikdžių susiejimo metu. Informacijos apie programinės įrangos įkrovimą ir atnaujinimą rasite šiuose straipsniuose:

GO Brain:

IQ (2 kartos) valdiklis:

EXP valdiklis:

Pastaba: Valdiklio ir GO Brain susiejimas yra laikinas. Kai įrenginiai išjungiami, reikia pakartoti toliau nurodytus veiksmus, kad būtų atkurtas ryšys.

Valdiklio susiejimas su GO Brain

Šiose animacijose parodytas IQ (2-osios kartos) valdiklio susiejimas su GO Brain. Tačiau visi veiksmai vis tiek taikomi, kai EXP valdiklis susiejamas su GO Brain.

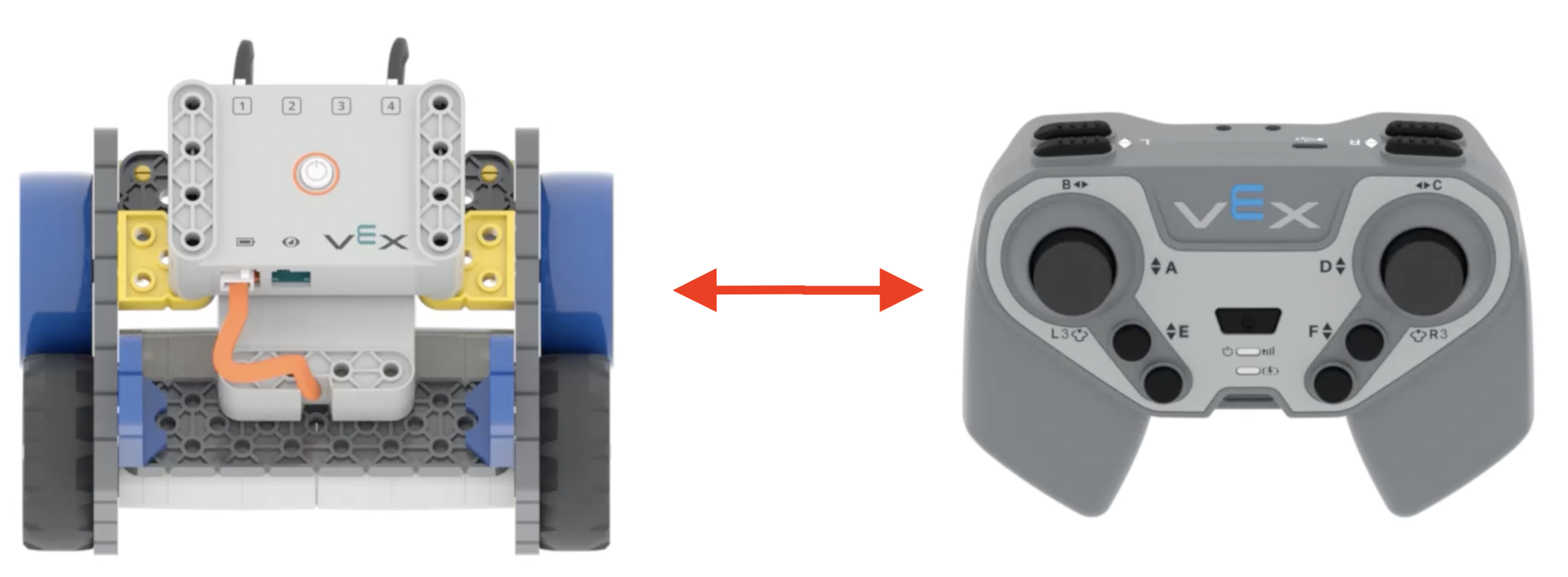

GO kodo bazės ir IQ 2nd Gen Controller diagrama su raudona rodykle tarp jų, nurodanti, kad jie yra arti.

Padėkite GO Brain ir valdiklį arti.

Įjunkite GO Brain ir valdiklį.

Norėdami įjungti GO Brain, paspauskite smegenų centre esantį mygtuką. Norėdami įjungti valdiklį, paspauskite maitinimo mygtuką valdiklio centre. Abu šie procesai parodyti šiame vaizdo įraše.

GO kodų bazė šalia IQ 2-os kartos valdiklio. Abu įrenginiai turi šviečiančius žalius maitinimo mygtukus, rodančius, kad jie įjungti.

Abiejų įrenginių LED lemputės turi būti žalios, o tai reiškia, kad jie įjungti.

Greitai dukart bakstelėdami GO Brain maitinimo mygtuką, įjunkite GO Brain susiejimo režimą.

Maitinimo mygtuko šviesos diodas ims šviesti geltonai, o tai reiškia, kad GO Brain dabar veikia susiejimo režimu. Šis procesas parodytas šiame vaizdo įraše.

Tada įjunkite valdiklį į poravimo režimą. Vadovaukitės toliau pateiktomis instrukcijomis, priklausomai nuo to, ar naudojate IQ (2-osios kartos) ar EXP valdiklį.

  • IQ (2-osios kartos) valdiklis: Laikykite nuspaudę du pečių mygtukus, pažymėtus „R-Up“ ir „R-Down“, ir dukart bakstelėkite valdiklio maitinimo mygtuką. Šis procesas parodytas šiame vaizdo įraše.
  • EXP valdiklis: Laikykite nuspaudę du pečių mygtukus, pažymėtus „R1“ ir „R2“, ir dukart bakstelėkite valdiklio maitinimo mygtuką.

Įjungus susiejimo režimą, valdiklio šviesos diodas mirksės geltonai, nurodydamas, kad jis yra pasirengęs susieti.

Kaip parodyta šioje animacijoje, kai abu įrenginiai yra susiejimo režimu, jie bus susieti vienas su kitu, o abiejų įrenginių šviesos diodas mirksi žaliai, kai jie bus prijungti.

Numatytoji konfigūracija

Kai valdiklis yra suporuotas su GO Brain, toliau pateikiama numatytoji variklių ir jutiklių konfigūracija.

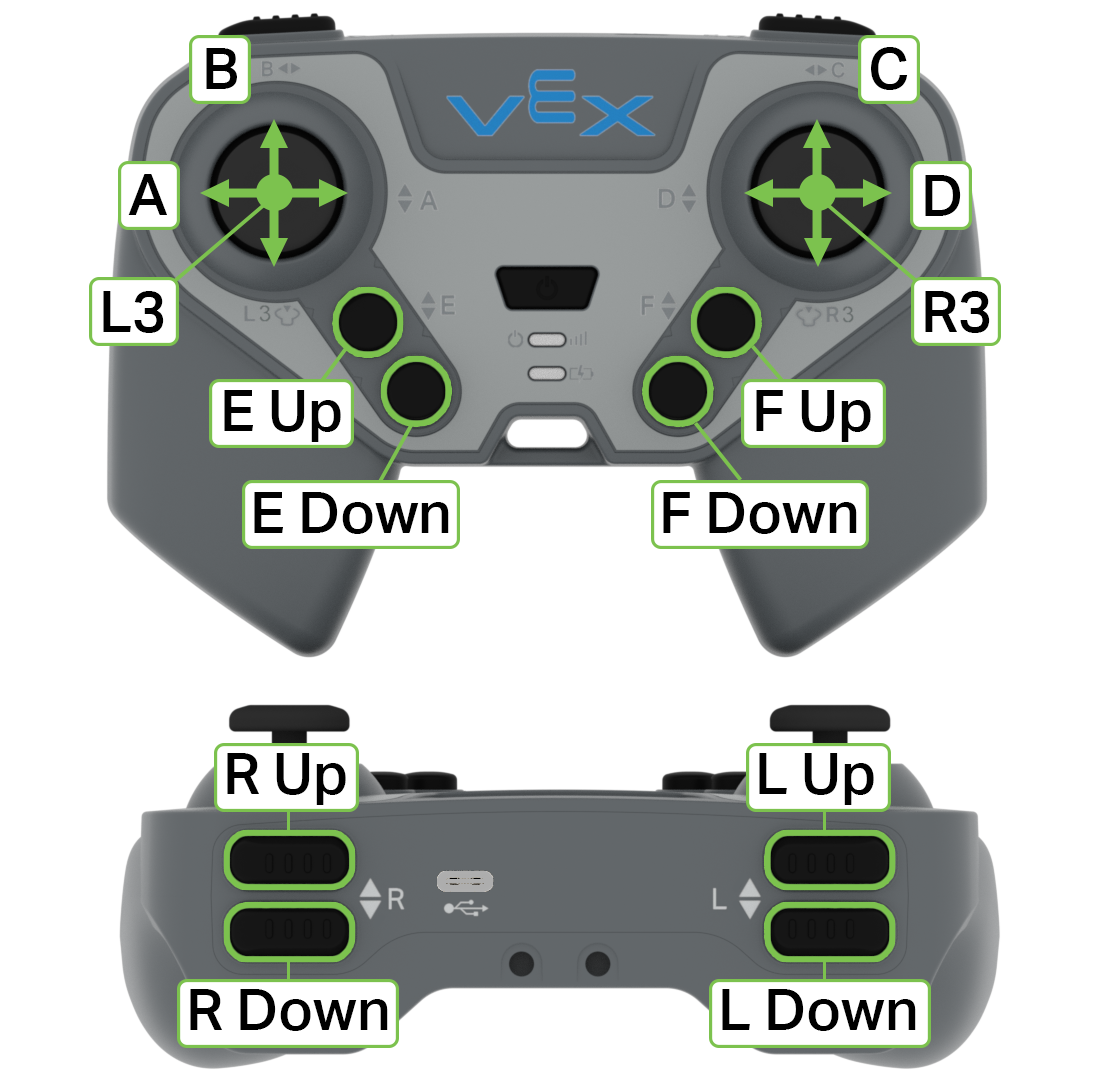

IQ (2-osios kartos) valdiklio diagrama su pažymėtais mygtukais ir vairasvirtėmis. Viršuje pateiktas vaizdas iš valdiklio priekio, o kairiosios vairasvirtės ašis pažymėta kaip A ir B. Kairiojo vairasvirtės centrinis mygtukas pažymėtas L3. Du apvalūs mygtukai po kairiąja vairasvirte pažymėti E aukštyn ir E žemyn. Dešiniosios vairasvirtės ašis pažymėta kaip C ir D. Dešiniosios vairasvirtės centrinis mygtukas pažymėtas R3. Du apvalūs mygtukai, esantys po dešine vairasvirte, pažymėti F aukštyn ir F žemyn. Žemiau pateikiamas valdiklio viršaus vaizdas, kuriame rodomi pečių mygtukai. Du mygtukai kairėje valdiklio pusėje pažymėti L aukštyn ir L žemyn, o du mygtukai dešinėje valdiklio pusėje pažymėti R aukštyn ir R žemyn.

IQ (2 kartos) valdiklis:

Visi pavaros varikliai valdomi naudojant „Right Arcade“. Tai reiškia, kad judėjimas pirmyn, atgal, kairėn ir dešinėn yra valdomas dešiniąja vairasvirte.

  • Pavara: dešinysis variklis 1 prievade ir kairysis variklis 4 prievade.
  • E aukštyn/E žemyn: valdykite papildomą variklį, šviesos diodą arba magnetą 2 prievade.
  • F aukštyn/F žemyn: valdykite papildomą variklį, šviesos diodą arba magnetą 3 prievade.

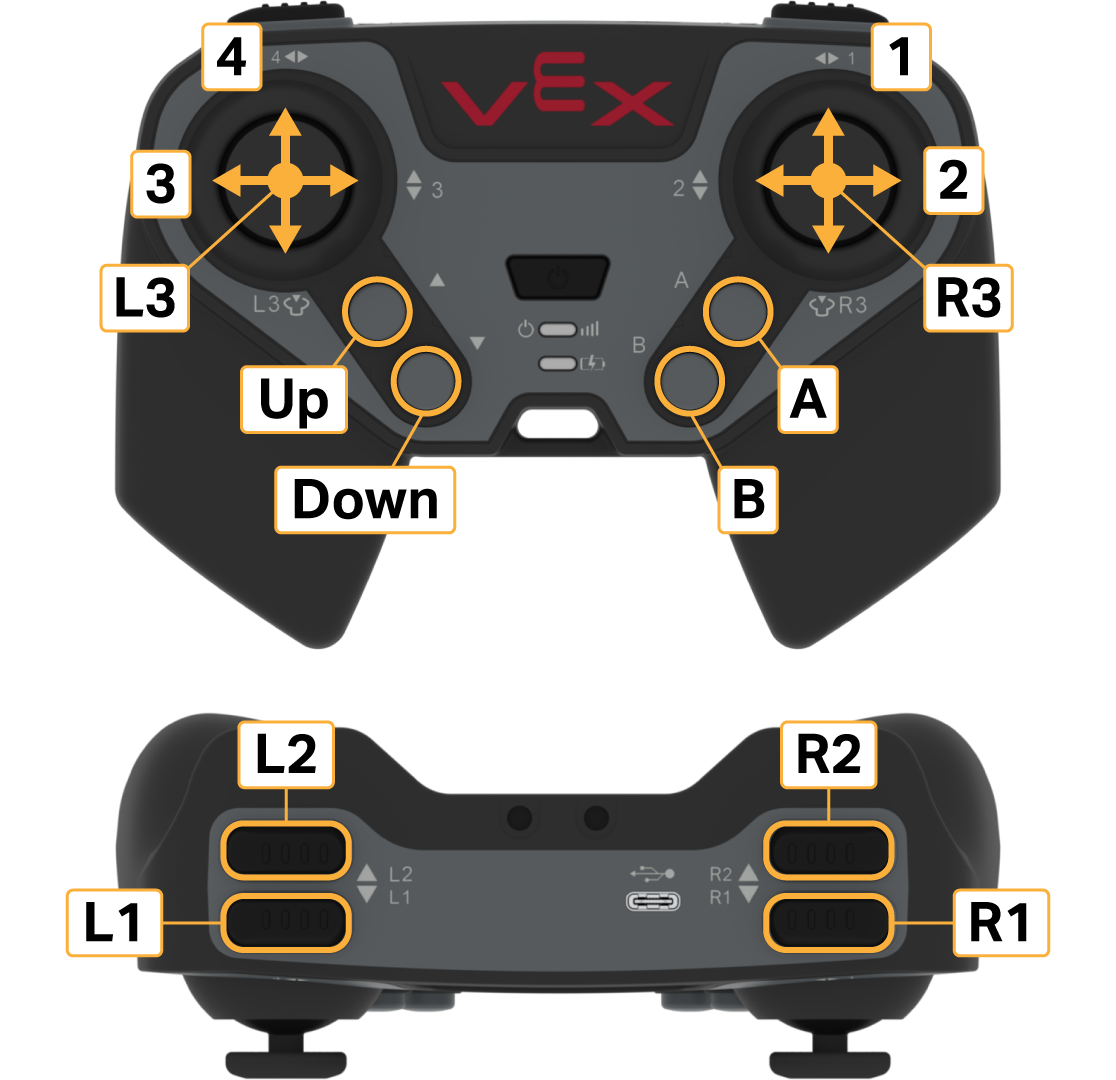

EXP valdiklio diagrama su pažymėtais mygtukais ir vairasvirčiais. Viršuje yra vaizdas iš valdiklio priekio, o kairiosios vairasvirtės ašis pažymėta 3 ir 4. Kairysis vairasvirtės centrinis mygtukas pažymėtas L3. Du apvalūs mygtukai, esantys po kairiąja vairasvirte, pažymėti aukštyn ir žemyn. Dešiniosios vairasvirtės ašys pažymėtos 1 ir 2. Dešinysis vairasvirtės centrinis mygtukas pažymėtas R3. Du apvalūs mygtukai, esantys po dešine vairasvirte, pažymėti A ir B. Žemiau yra valdiklio viršaus vaizdas, kuriame rodomi pečių mygtukai. Du mygtukai kairėje valdiklio pusėje pažymėti L1 ir L2, o du mygtukai dešinėje valdiklio pusėje pažymėti R1 ir R2.

EXP valdiklis:

Visi pavaros varikliai valdomi naudojant „Right Arcade“. Tai reiškia, kad judėjimas pirmyn, atgal, kairėn ir dešinėn yra valdomas dešiniąja vairasvirte.

  • Pavara: dešinysis variklis 1 prievade ir kairysis variklis 4 prievade.
  • Aukštyn/Žemyn: valdykite papildomą variklį, šviesos diodą arba magnetą 2 prievade.
  • A/B žemyn: valdykite papildomą variklį, šviesos diodą arba magnetą 3 prievade.

Trikčių šalinimo patarimai

Jei jūsų GO Brain ir valdiklis nesusiejami taip, kaip numatyta, atsižvelkite į šiuos dalykus:

  • Įsitikinkite, kad abu įrenginiai yra įkrauti ir jų programinė įranga atnaujinta.
  • Kad ryšys būtų pastovus, visada įsitikinkite, kad GO Brain ir valdiklis yra arti, pageidautina kelių pėdų atstumu vienas nuo kito.
  • Paspaudus GO Brain ir valdiklio maitinimo mygtukus, kad jie būtų susiejimo režimu, svarbu jų paspaudimo greitis. Paspaudus per greitai arba nepakankamai greitai, įrenginiai neįsijungs į susiejimo režimą. Peržiūrėkite aukščiau pateiktų animacijų laiką, kad geriau suprastumėte, kaip greitai reikia paspausti mygtukus.
