VEX AIM Classroom Bundle には、VEX AIM を使用して教育を開始するために必要なものがすべて含まれています。 バンドルに含まれるコンポーネントと、それらがどのように保管袋に梱包されているかを理解しておくと、作業を開始する際に役立ちます。 この記事では、教室で参考として使用できる Classroom Bundle のコンテンツの概要を説明します。
この記事では、VEX AIM Classroom Bundle の各パーツについて、バッグ内の位置別に説明し、左から右に次の情報を表形式で示します。
- パーツ: パーツの名前です。 VEX AIM を操作する際の参考にしてください。
- 写真: 部品の画像です。 教室内で教材を出し入れする際や片付ける際に参考にしてください。
- 数量: 提供される各部品の数量です。 これを使用して、各場所に正しい数の部品があることを確認します。
- 目的: この列には、そのセクションの部品がロボットまたはカリキュラム リソースでどのように使用されるかに関する情報が提供されます。
-
場所: これは、部品が入っているバッグまたはボックスの部分の画像です。 この情報は、パッケージを開封したり、バンドル バッグに再梱包したりするときに役立ちます。
- 一部のパーツはバンドル内の他のパーツの下にあります。 特定のアイテムがどこにあるかを説明するメモが含まれます。
- 拡大する画像を選択してください。
AIMキット
各 VEX AIM コーディング ロボットは、キットとして専用のプラスチック製収納ケースに入っています。 各バンドルには合計 6 つの AIM キットが含まれています。 このセクションでは、各キットの収納ケースに含まれるものの概要を説明します。 ケースには、すべてのコンポーネントを整理するための成形プラスチックインサートが付いていることに注意してください。
| 一部 | 写真 | 量 | 目的 | 位置 |
|---|---|---|---|---|

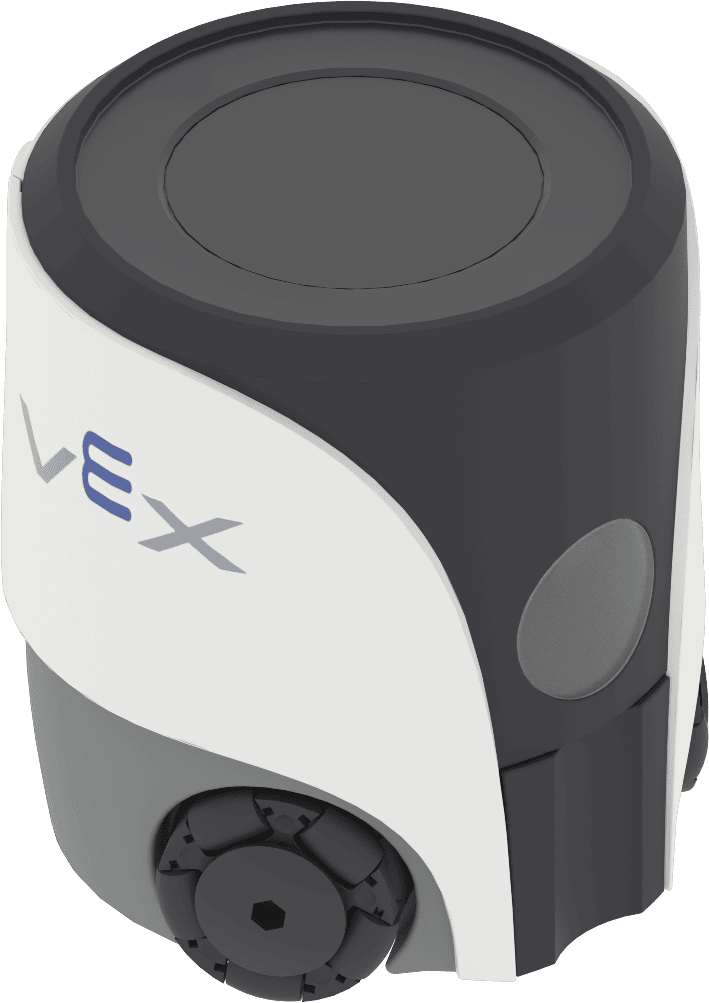

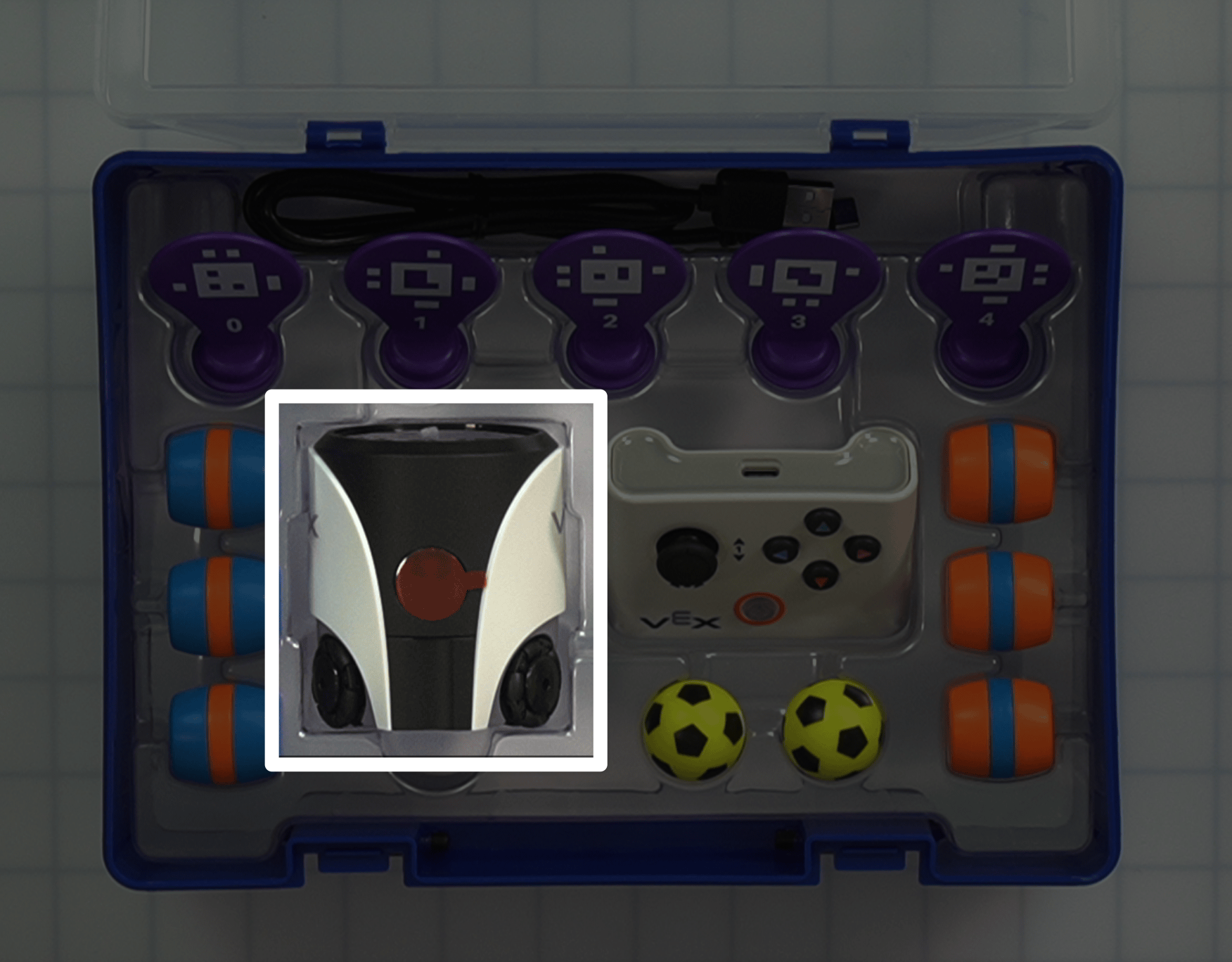

| VEX AIMコーディングロボット | 1 | VEX AIM アクティビティやチャレンジを実行するために使用されます。 | ||

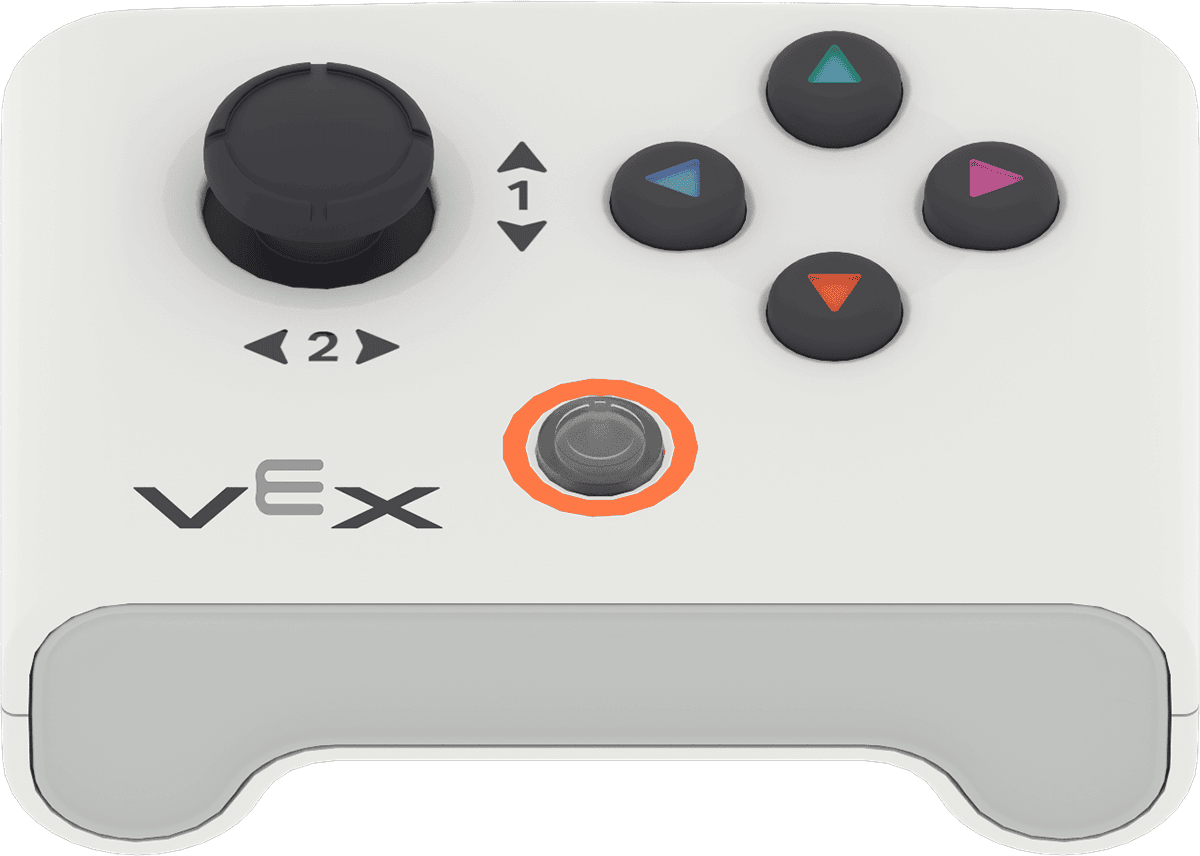

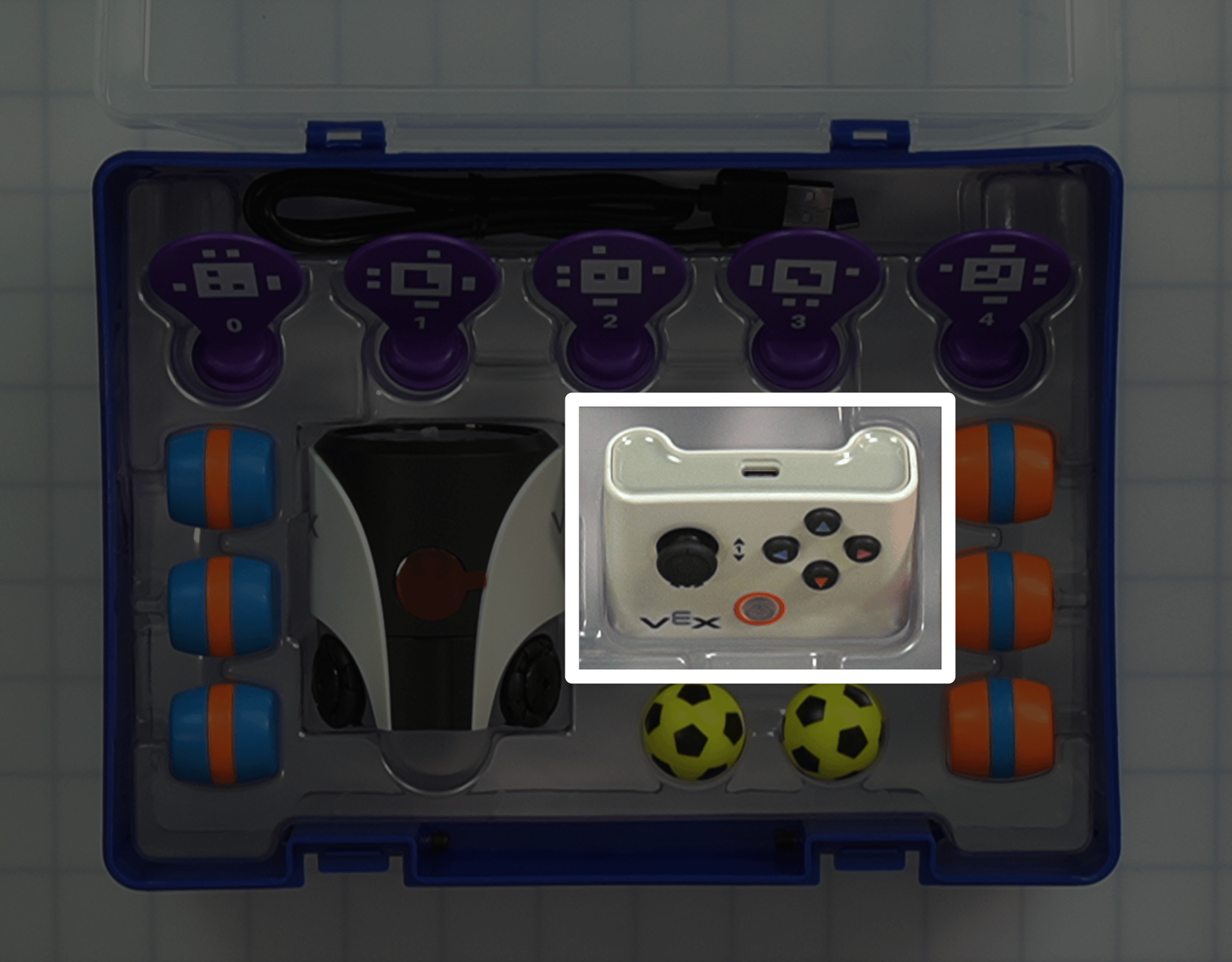

| ワンスティックコントローラー | 1 | ロボットを遠隔操作して運転するために使用されます。 |
|
|

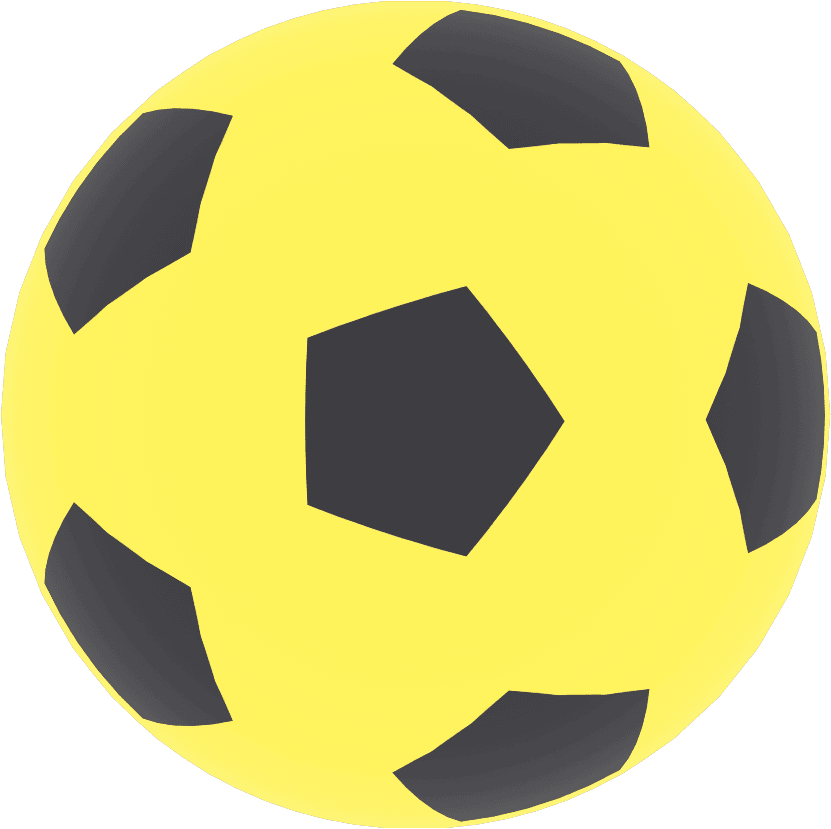

| スポーツボール | 2 | ロボットのキッカーによって操作できるオブジェクト。 | ||

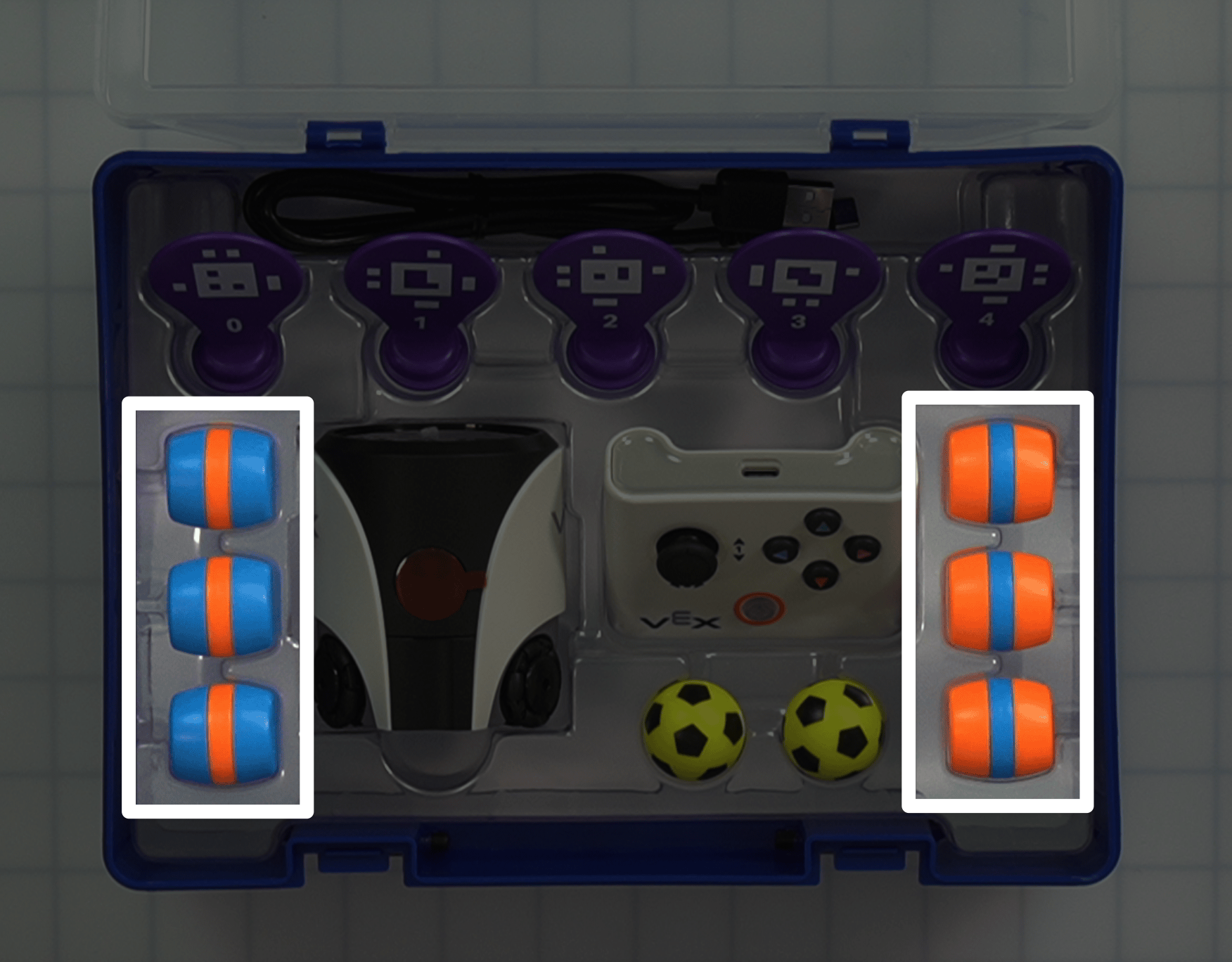

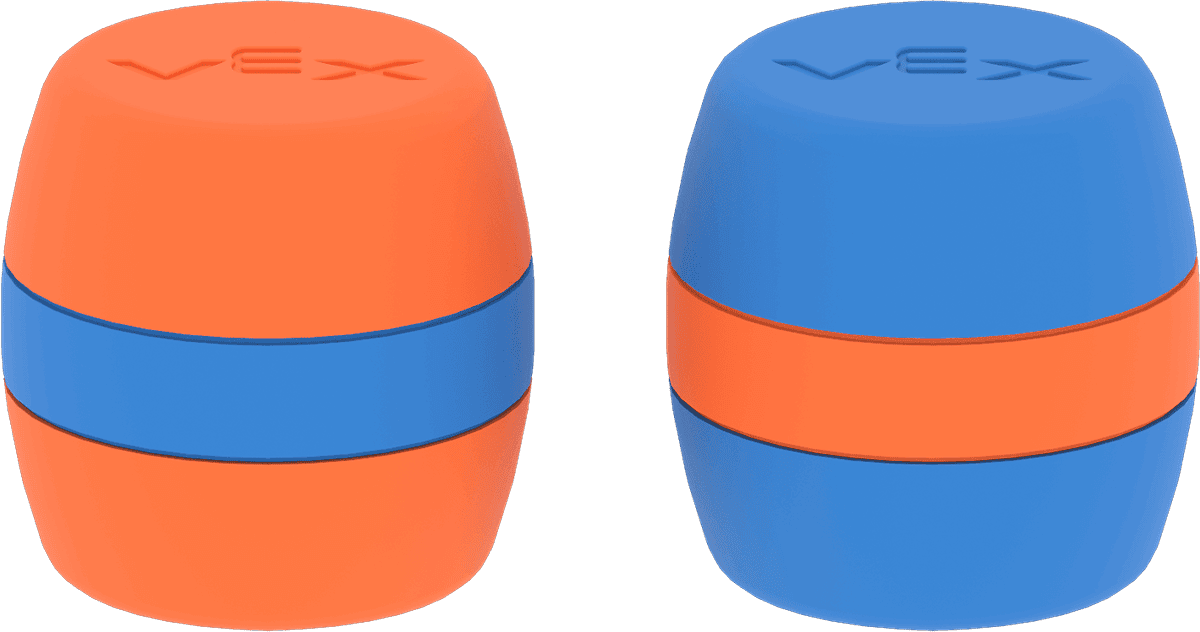

| バレル |
3青 オレンジ3個 |
ロボットのキッカーによって操作できるオブジェクト。 | ||

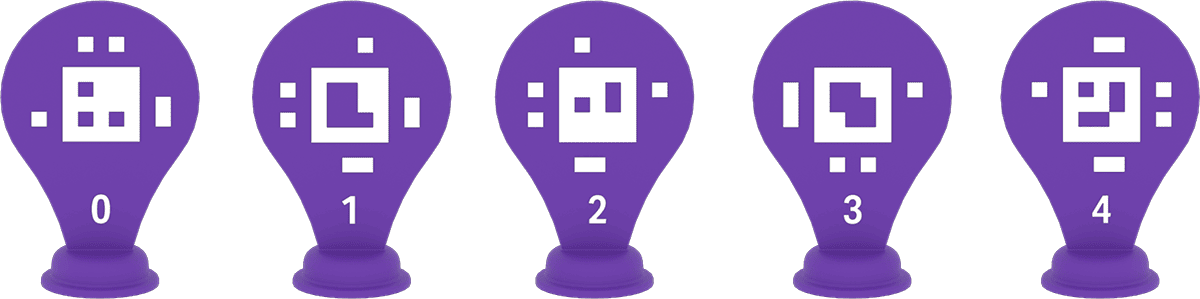

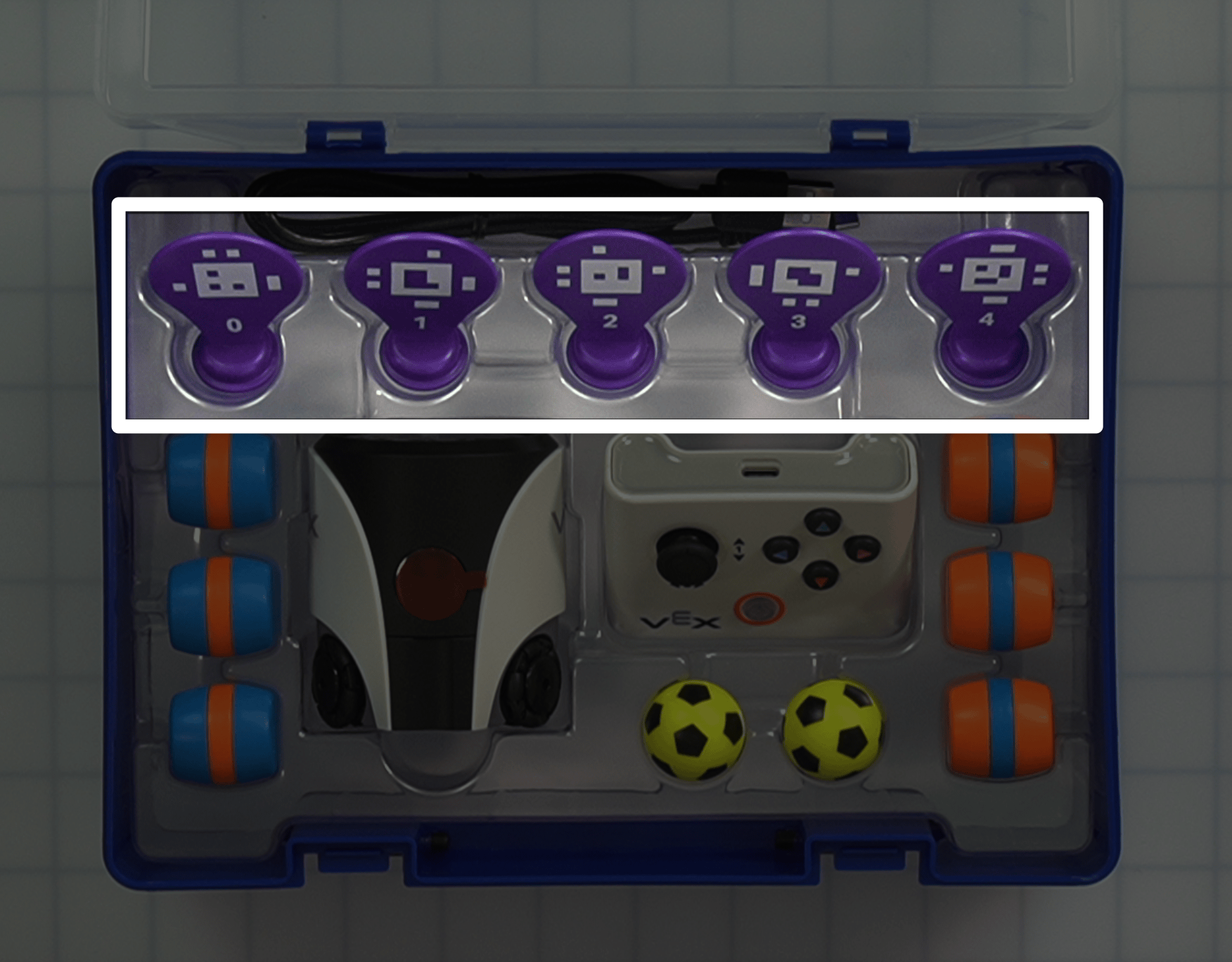

| AprilTag サイン (ID 0-4) | 各ID1つ（合計5つ） | ロボットの AI ビジョンによる位置マーカーとして使用されます。 | ||
| USBケーブル（AC）1m | 1 | ロボットをコンピューターに接続します。 ロボットやコントローラーの充電にも使用します。 |
注:USB ケーブルは、AprilTag ID の後ろ、プラスチック キット ライナーの切り欠き部分にあります。 |

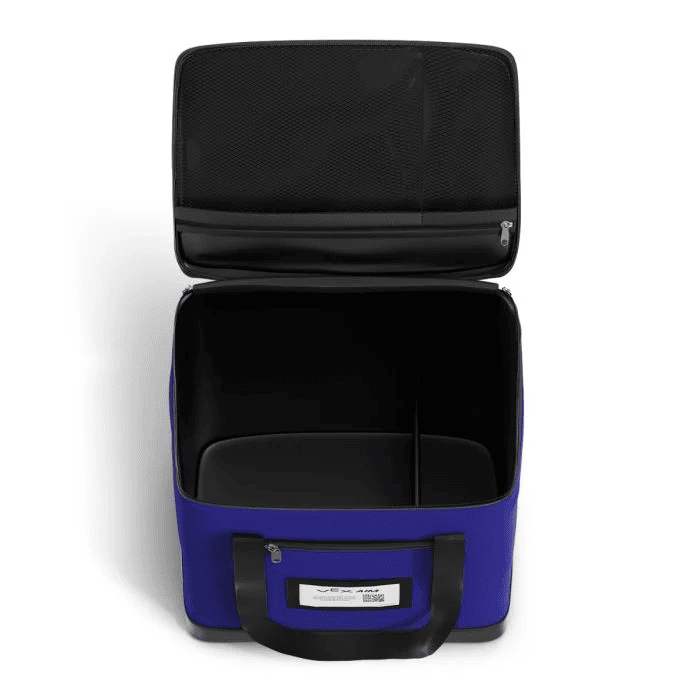

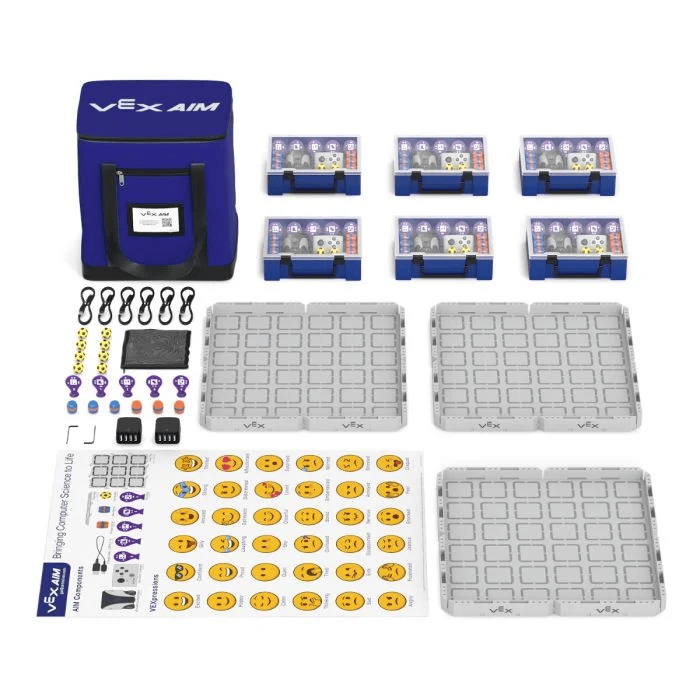

バンドルバッグの中身
バッグに積み重ねられた AIM キットに加えて、保管と輸送を容易にするために追加のバンドル マテリアルが梱包されています。
| 一部 | 写真 | 量 | 目的 | 位置 |
|---|---|---|---|---|

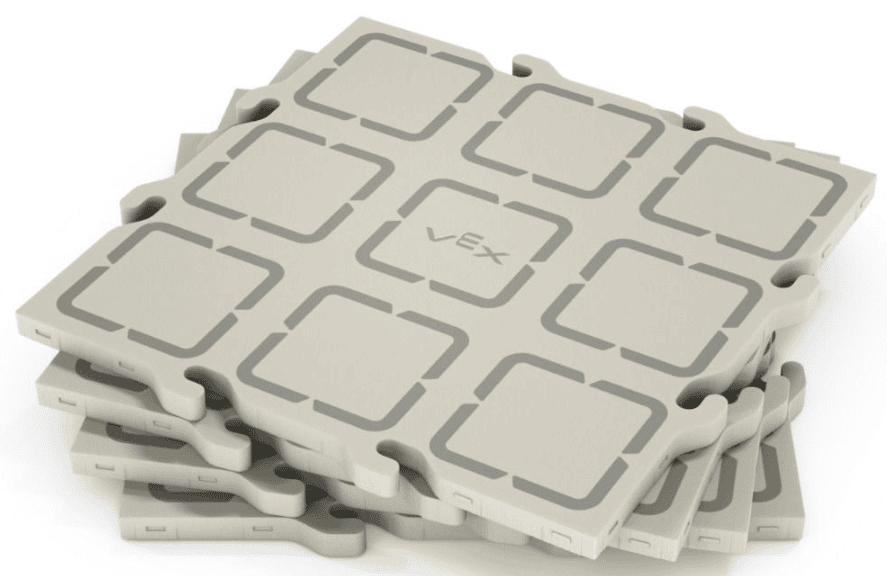

| フィールドタイル | 12 | ロボットが移動するための表面。 1 つのフィールドは 4 つのタイルで構成されます。 |
|
|

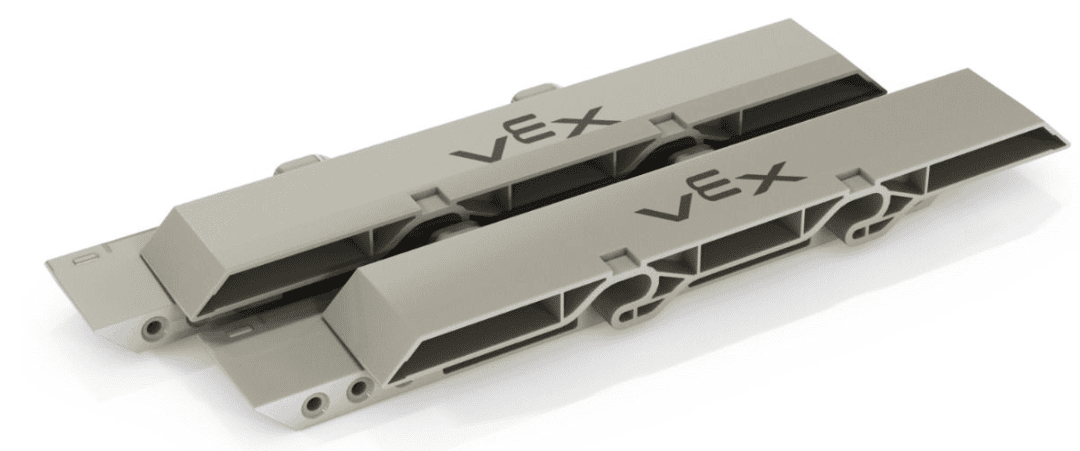

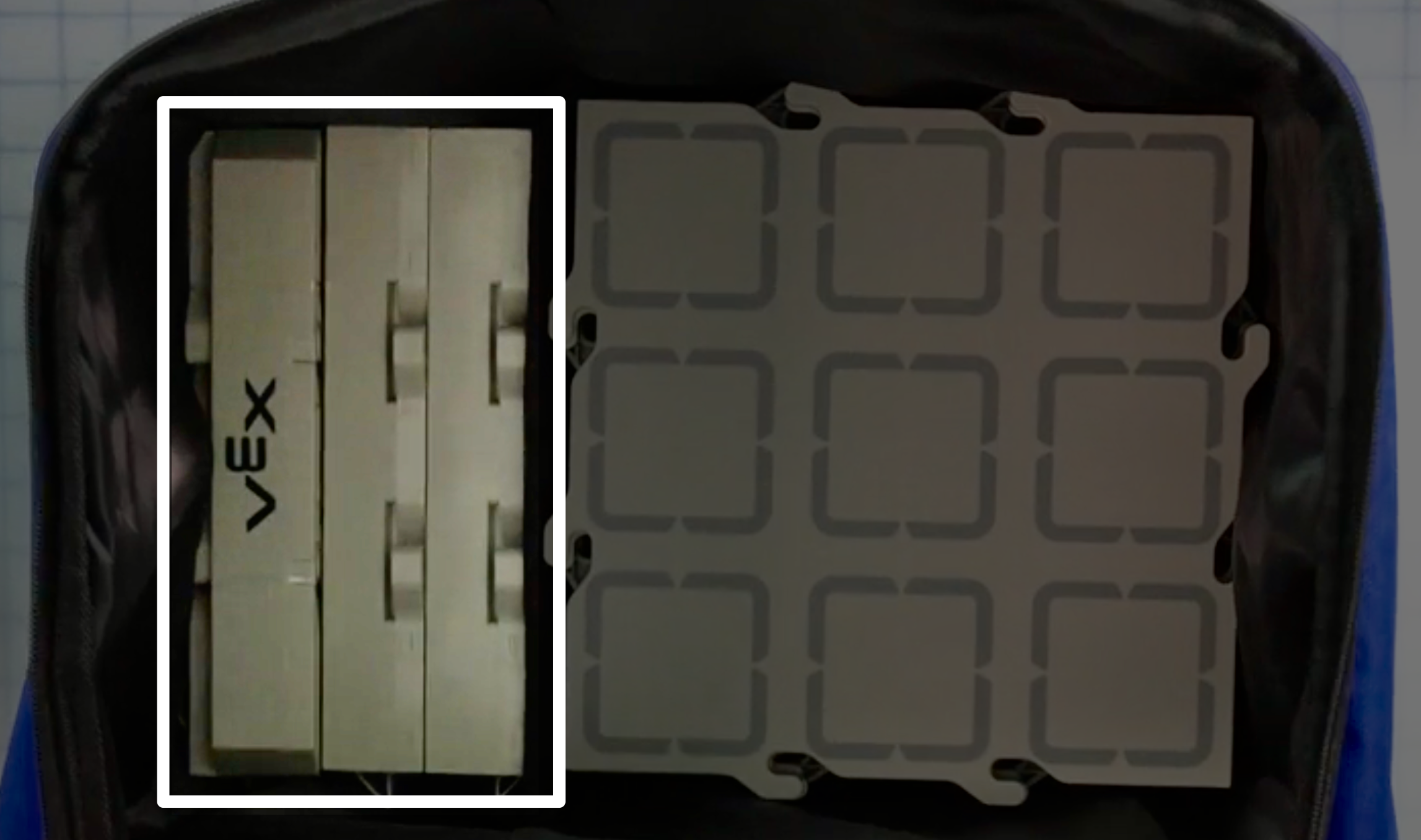

| フィールドウォール | 24 | AIM フィールドの周囲にバリアを作成します。 1 つのフィールドには周囲に 8 つの壁があります。 |
|
|

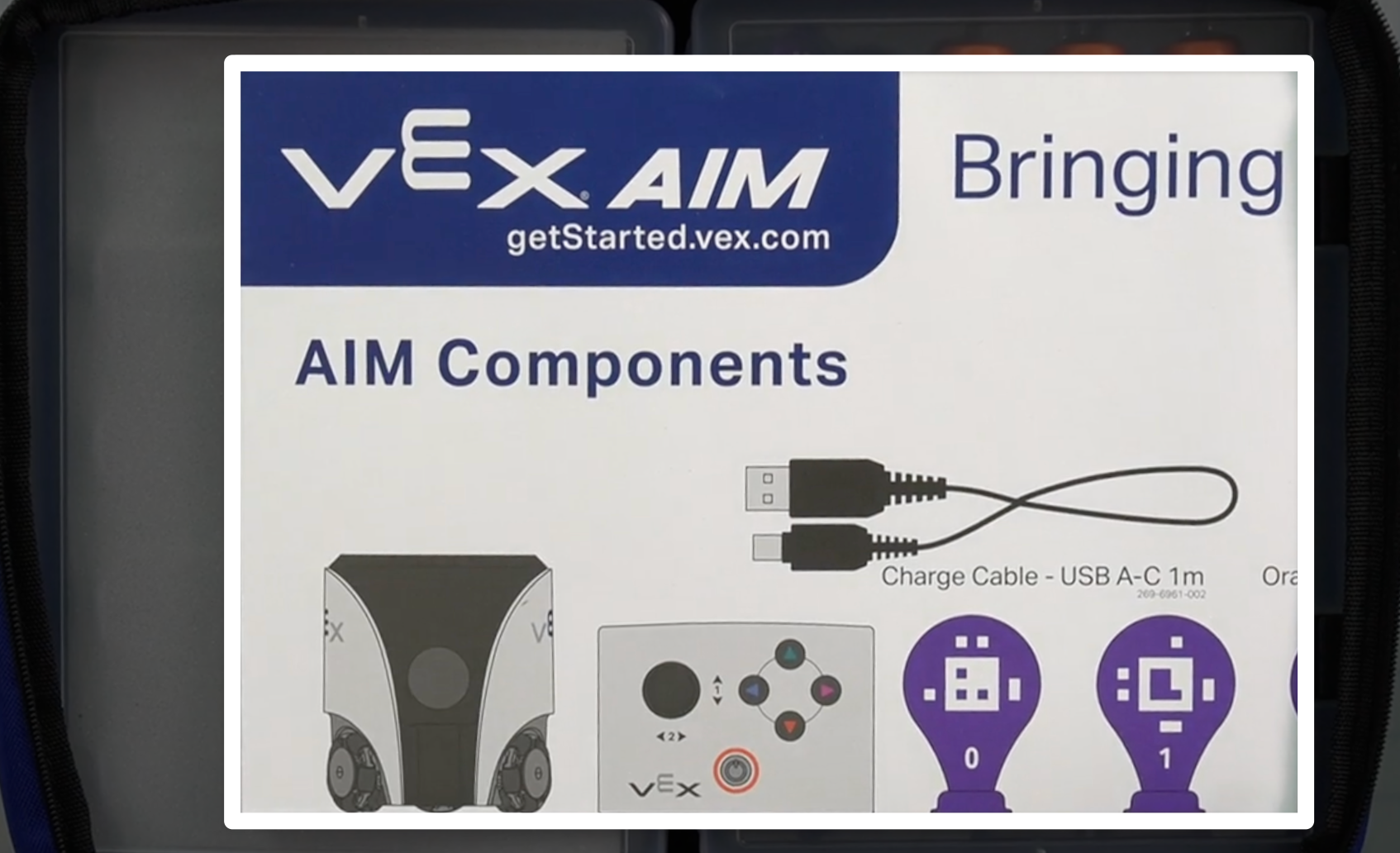

| パーツポスター | 1 | キット内のピースと利用可能なすべての絵文字を表示するための教室リソース。 |
|
|

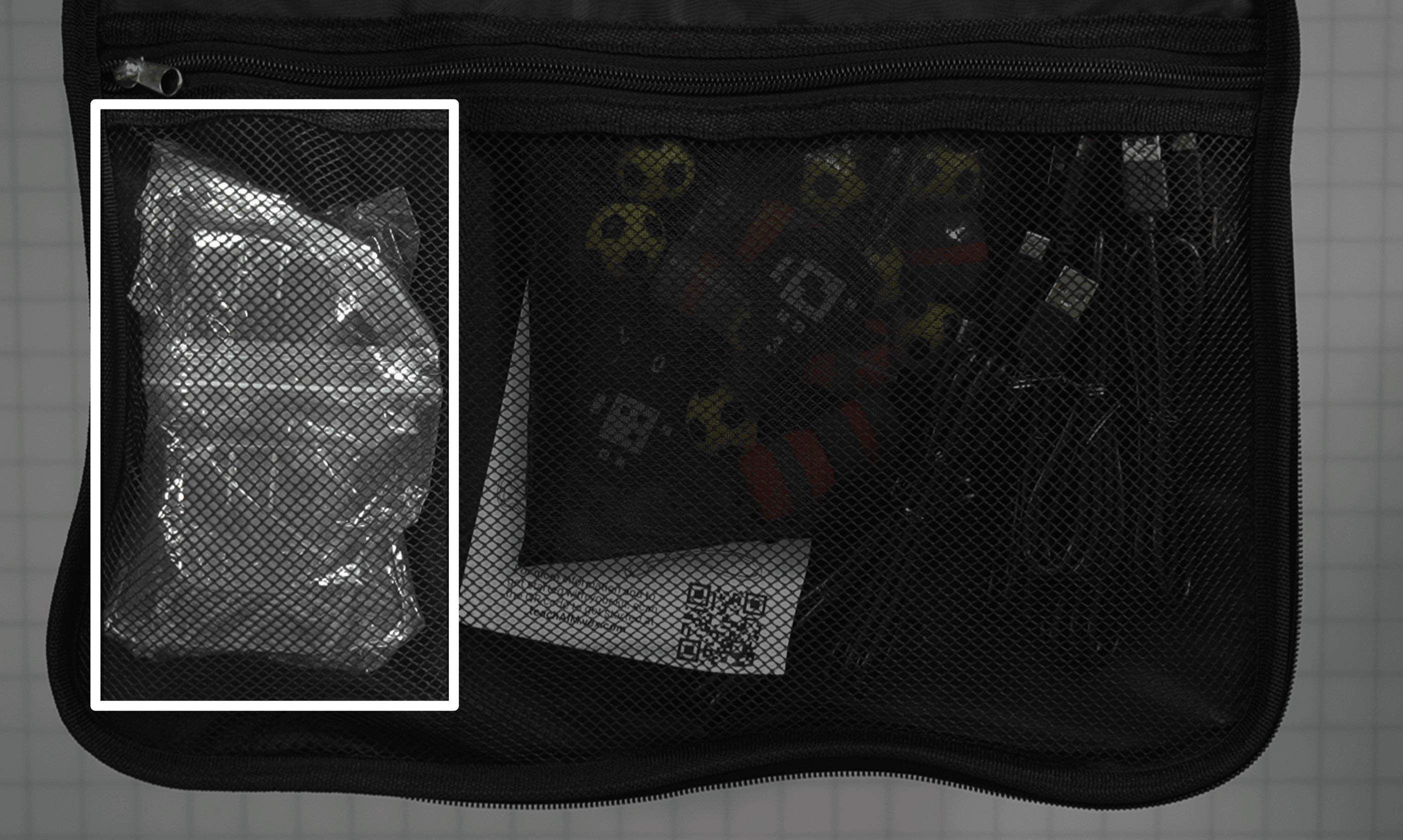

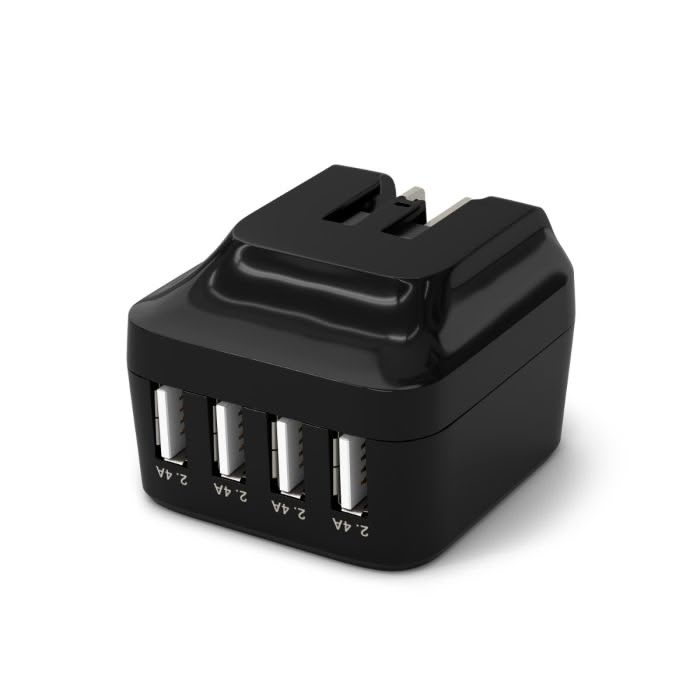

| USB充電ハブ（4ポート、48W） | 2 | 複数のロボットやコントローラーを一度に充電するために使用します。 |
注: バッグの蓋のジッパー付きコンパートメント内にあります。 |
|

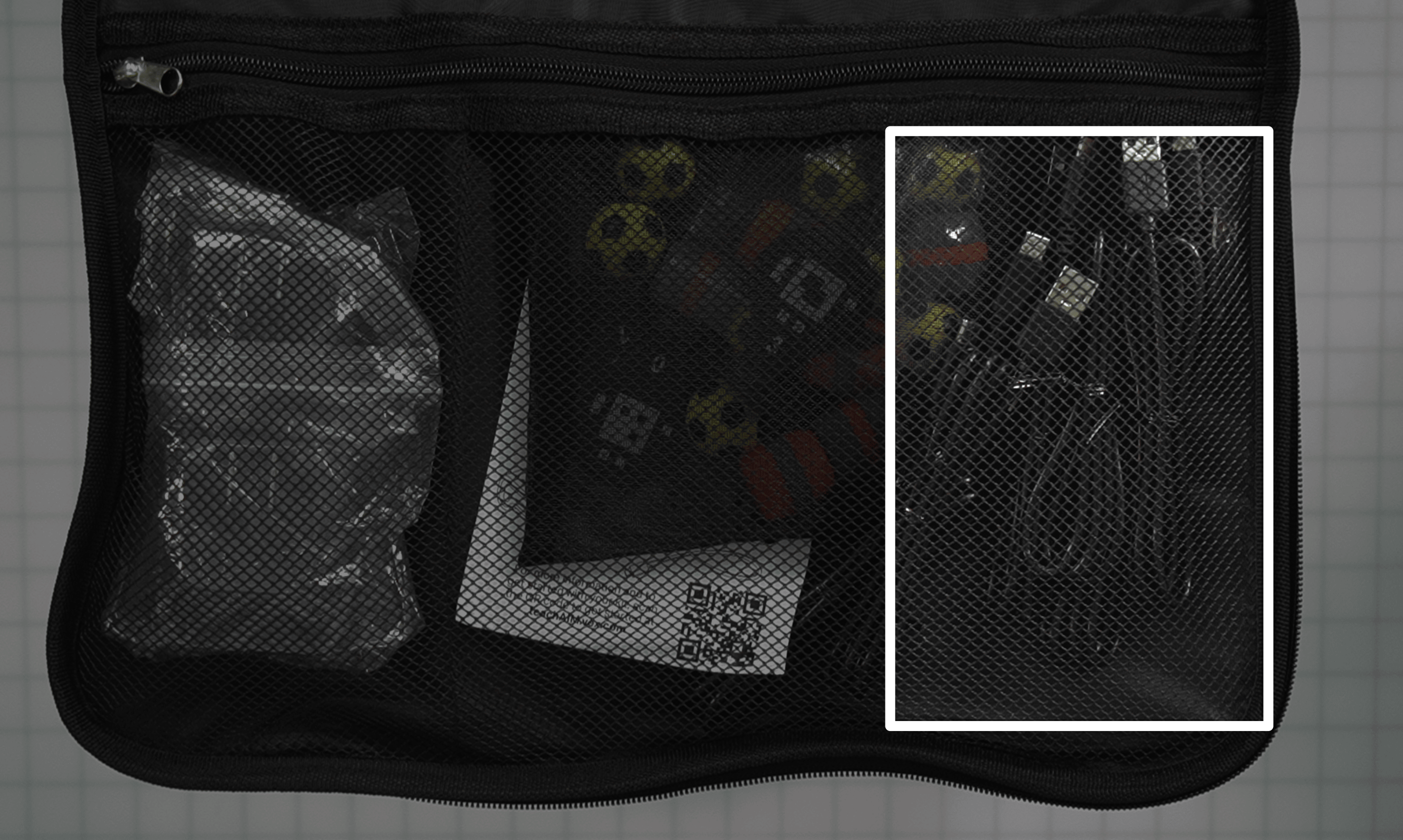

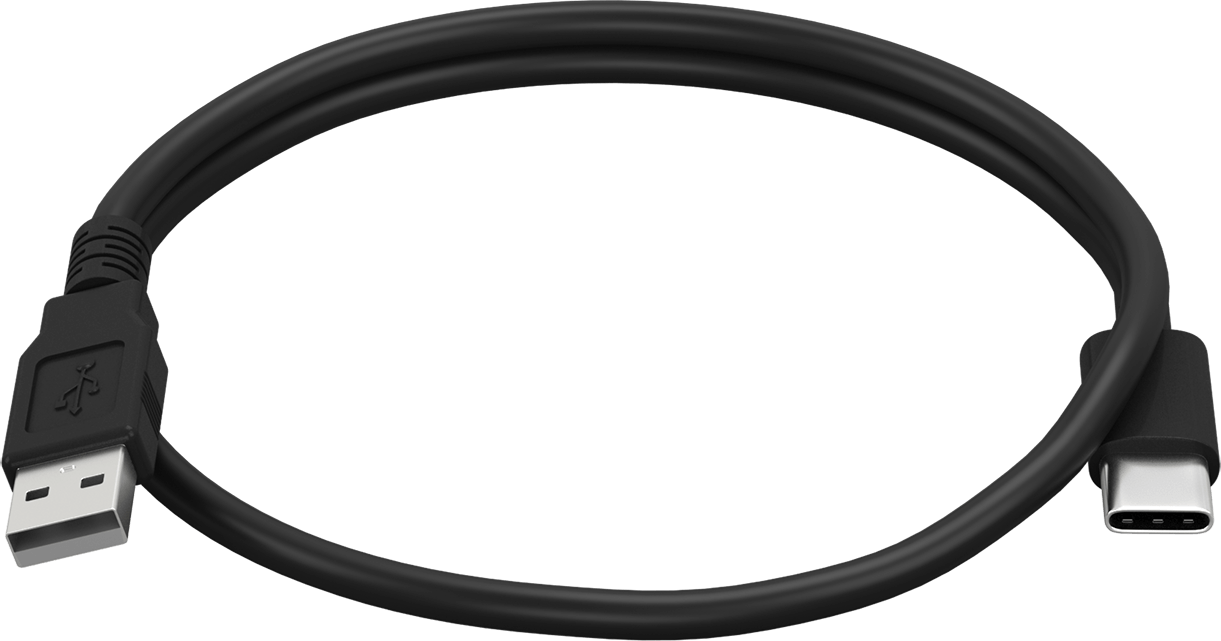

| 追加USBケーブル（AC）1m | 6 | ロボットとコントローラーを接続して充電するための追加ケーブル。 |
注: バッグの蓋のジッパー付きコンパートメント内にあります。 |
|

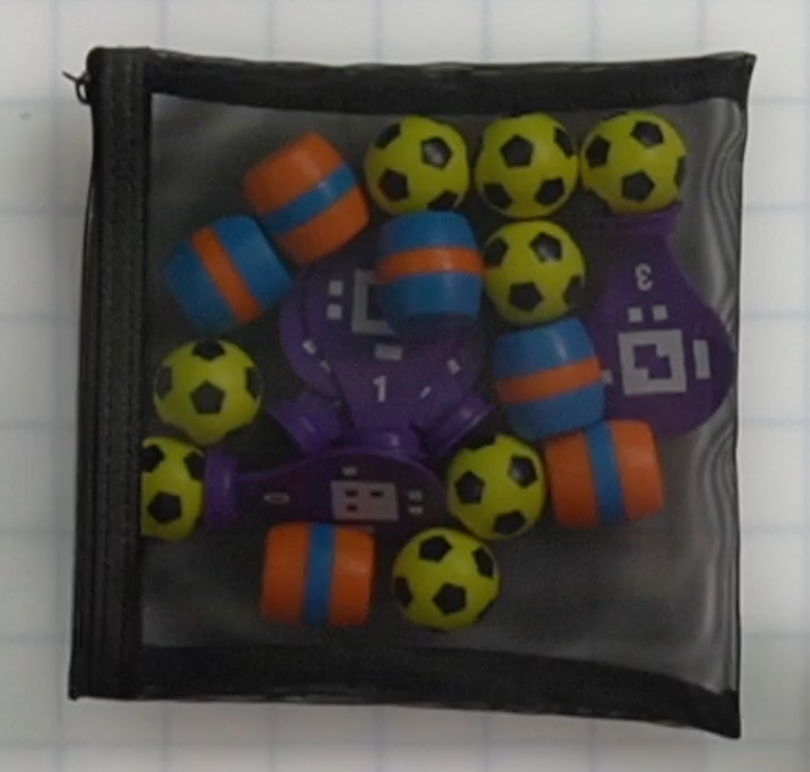

| アクセサリーバッグ | ジッパーポーチ1個 |
必要に応じてオブジェクトを交換したり、ロボットをメンテナンスしたりします。 ポーチの内容: スポーツボール 8 個、青色バレル 3 個、オレンジ色バレル 3 個、AprilTag ID 0～4、六角レンチ 2 本 |
注: バッグの蓋のジッパー付きコンパートメント内にあります。 |
|

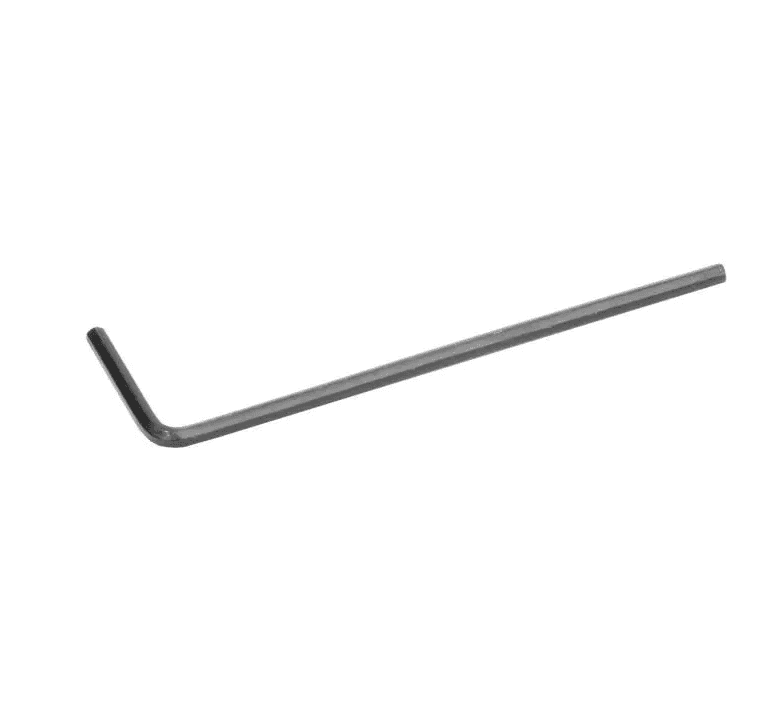

| 六角レンチ |
|
2 |
必要に応じてロボットの車輪を取り外します。 詳細については、この記事をご覧ください。 | 予備品と一緒にアクセサリーバッグに入っています。 |
バンドルの次のステップ
材料が揃い、バンドル バッグ内のどこにどのように梱包されているかがわかったら、VEX AIM キットを学生が使用できるように準備できます。
- キットにラベルを付けます 設定で使いやすく整理しやすいように、各ロボット、コントローラー、キット ボックスにラベルを付けてまとめておくことをお勧めします。
- ロボットとコントローラーを充電します。
- VEXcode AIMにアクセスしてファームウェアを更新します ファームウェアを最新にすることで、ロボットが期待どおりに動作することが保証されます。
- VEX AIMを使った教育について、詳しくはこちらをご覧ください カリキュラム リソース、教師サポート、VEX Professional Development Plus (PD+) などの詳細については、 TeachAIM.vex.com をご覧ください。
