Setelah menginstal ekstensi VEX VScode, Anda dapat mengakses INFO PERANGKAT. Tampilan INFO PERANGKAT memberikan gambaran umum mengenai Perangkat VEX yang terhubung ke Perangkat VEX (Otak VEX atau Pengendali VEX), yang dapat membantu kita memastikan bahwa perangkat tersebut berfungsi dengan baik.

Mengakses INFO PERANGKAT VEX di VS Code

Ikon Ekstensi VEX Robotics di menu samping VS Code disorot.

Luncurkan Visual Studio Code di komputer. Klik ikon VEX pada Bilah Aktivitas VS Code.

Ekstensi Robotik VEX telah dibuka dan kategori Info Perangkat VEX ditampilkan, dengan daftar semua perangkat yang terhubung dan info spesifik tentang masing-masing perangkat. Dalam contoh ini, Otak, program yang diunduh, dan Pengontrol ditampilkan.

Tampilan VEX akan terbuka di Bilah Samping. Kategori VEX DEVICE INFO berada di tengah tampilan VEX Semua informasi perangkat yang terhubung akan ditampilkan dalam kategori ini.

Ikhtisar INFO PERANGKAT VEX

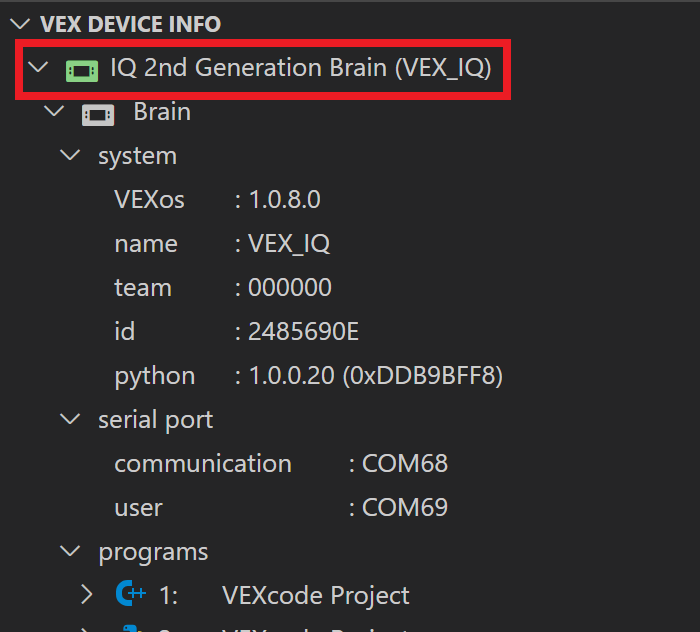

Bagian Info Perangkat VEX dengan folder Indikator Perangkat VEX disorot. Dalam contoh ini, folder Indikator Perangkat VEX bertuliskan IQ 2nd Generation Brain (VEX_IQ).

Indikator Perangkat VEX

Indikator Perangkat VEX menunjukkan jenis Perangkat VEX yang terhubung ke Ekstensi VEX VS Code. Indikator Perangkat VEX berada di bawah INFO PERANGKAT VEX termasuk ikon dan jenis Perangkat VEX yang terhubung diikuti dengan nama Otak.

Jika VEX Brain terhubung, arahkan mouse ke Indikator Perangkat VEX, Ikon Kamera dan Ikon Log Peristiwa akan muncul di sebelahnya.

Catatan: Jika pengontrol terhubung ke komputer, tetapi tidak memiliki tautan radio ke otak, nama otak tidak akan ditampilkan di samping Ikon Pengontrol.

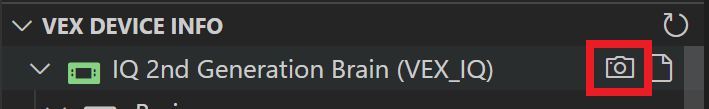

Ikon kamera disorot di samping judul folder Indikator Perangkat VEX.

Ikon Kamera

Saat diklik, Ekstensi VEX akan mengambil tangkapan layar dari Layar Otak VEX.
Untuk petunjuk tentang cara mengambil tangkapan layar VEX Brain Screen di VS Code, lihat artikel ini.

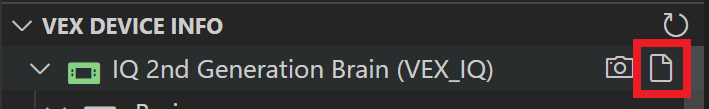

Ikon Log Peristiwa disorot di samping judul folder Indikator Perangkat VEX, di sebelah kanan ikon Kamera.

Ikon Log Peristiwa

Bila diklik, Ekstensi VEX akan mengunggah Log Peristiwa VEX Brain. Untuk informasi bermanfaat tentang cara mengunggah Log Peristiwa VEX Brain di VS Code, lihat artikel ini.

Otak

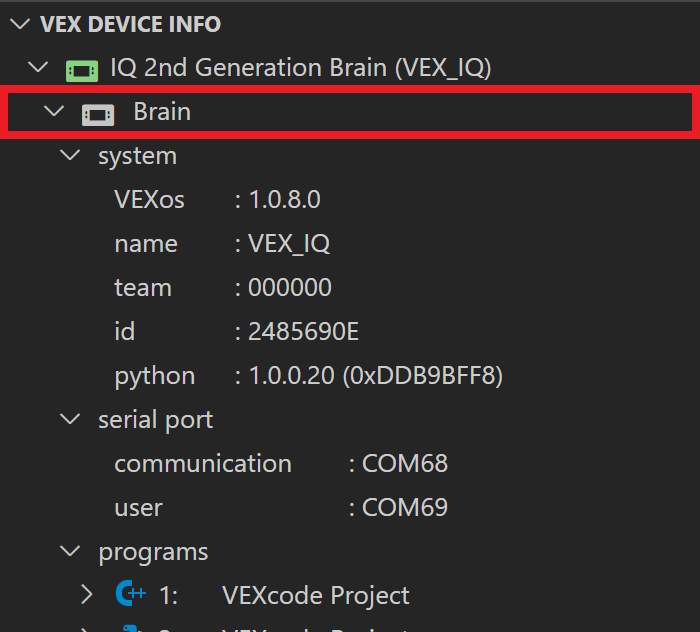

Folder Brain disorot di bawah folder VEX Device Indicator.

Brain adalah kategori tingkat atas untuk semua informasi perangkat yang terkait dengan Brain.
Ikon Otak pada kategori Otak akan menunjukkan pesan peringatan berikut:

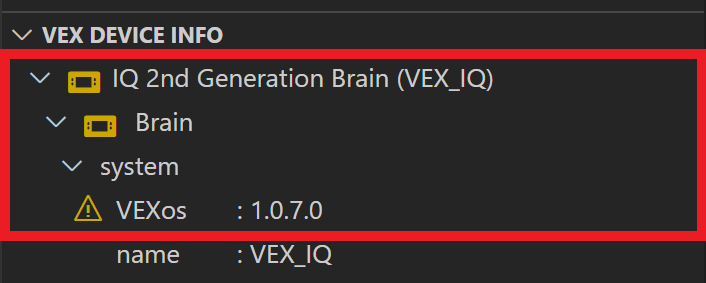

Ikon folder Otak dan ikon Indikator Perangkat VEX ditunjukkan dengan warna oranye, dan ada simbol bahaya di samping versi VEXos sistem. Tanda-tanda ini menunjukkan bahwa versi VEXos Brain sudah kedaluwarsa.

Peringatan VEXos Kedaluwarsa

Bila versi VEXos pada VEX Brain kedaluwarsa, ikon Brain akan berubah menjadi kuning, dan Ikon Pesan Peringatan akan muncul di samping VEXos di bawah subkategori sistem.

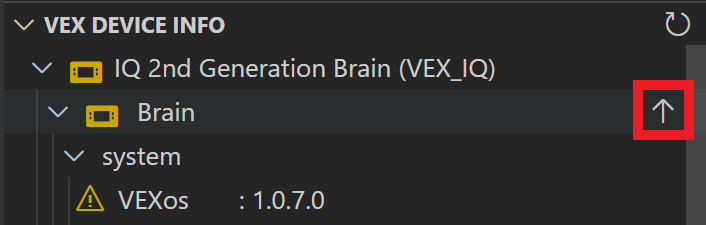

Kursor melayang di atas folder Brain yang kedaluwarsa dan ada ikon Panah Atas di sebelahnya yang disorot.

Untuk memperbarui firmware Brain, arahkan mouse ke ikon atau teks kategori Brain. Ikon Panah Atas akan muncul di sebelahnya. Klik Ikon Panah Atas untuk memperbarui VEXos untuk VEX Brain.

Untuk informasi lebih lanjut tentang memperbarui firmware dengan ekstensi VEX VScode, kunjungi di sini.

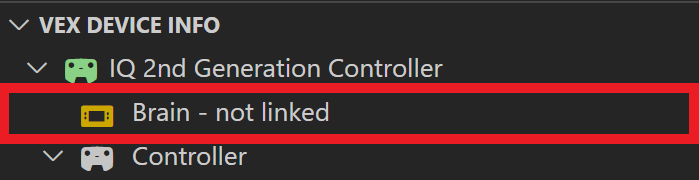

Folder Brain yang berada di bawah folder VEX Device Indicator mempunyai ikon berwarna oranye dan bertuliskan Brain, tidak tertaut. Tanda-tanda ini menunjukkan tidak ada VEX Brain yang terhubung.

VEX Brain tidak Terhubung

Bila Pengendali VEX terhubung ke komputer tetapi tidak memiliki tautan radio ke Brain, ikon Brain akan berubah menjadi kuning, dan teks menunjukkan bahwa Brain - tidak terhubung.

Untuk mengatasi peringatan ini, hubungkan Pengontrol ke Otak IQ (generasi ke-2). Untuk informasi bermanfaat tentang memasangkan Pengontrol dengan IQ (generasi ke-2) Brain, kunjungi di sini.

Sistem

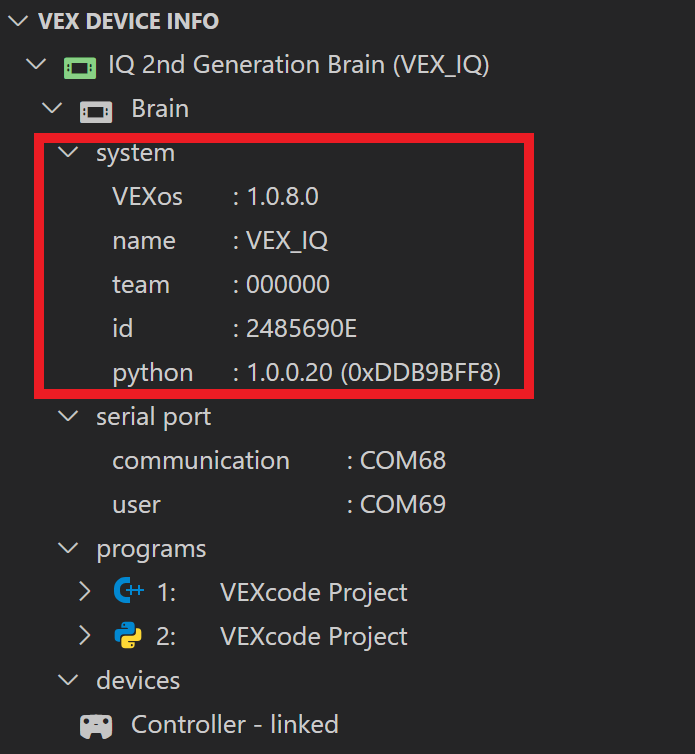

Folder sistem dan isinya ditampilkan dan disorot di bawah folder Otak. Folder sistem memiliki data tentang Brain, dan data tersebut bertuliskan VEXos 1.0.8.0, nama VEX_IQ, tim 000000, id 2485690E, dan Python 1.0.0.2.0.

Sistem adalah subkategori dari kategori Otak. Subkategori sistem menyediakan informasi tentang versi VEXos Brain, nama, nomor tim, ID, dan versi runtime Python.

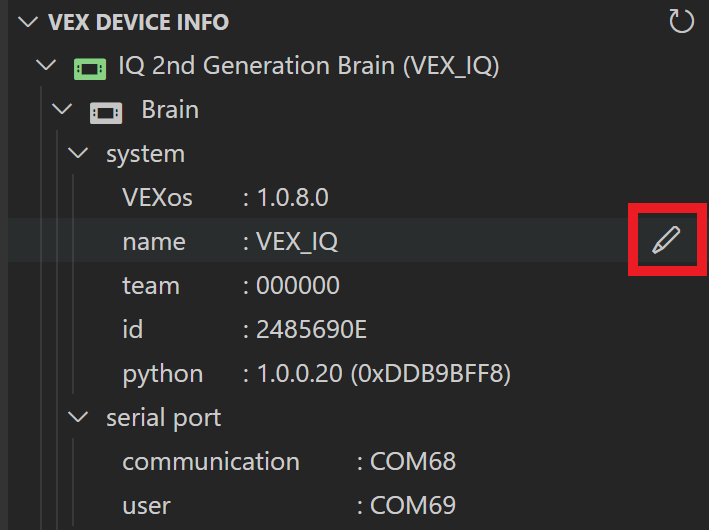

Kursor melayang di atas opsi Nama di dalam folder Sistem, dan ada ikon Pensil di sebelahnya yang disorot.

Mengatur nama Otak

Untuk mengatur nama Otak IQ (generasi ke-2), arahkan mouse ke teks informasi nama, klik Ikon Pensil yang muncul di sebelahnya.

Untuk informasi lebih lanjut tentang cara mengganti nama IQ (generasi ke-2) Brain di ekstensi VEX VScode, kunjungi di sini.

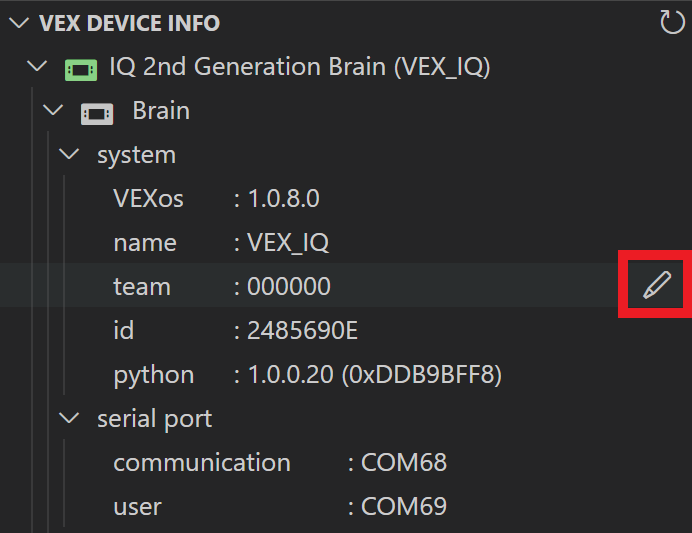

Kursor melayang di atas opsi Tim di dalam folder Sistem, dan ada ikon Pensil di sebelahnya yang disorot.

Tetapkan nomor tim

Untuk menetapkan nomor tim untuk IQ (generasi ke-2) Brain, arahkan mouse ke teks informasi tim dan klik Ikon Pensil yang muncul di sebelahnya.

Untuk informasi lebih lanjut tentang cara mengatur nomor tim Anda di ekstensi VEX VScode, buka di sini.

Port Serial

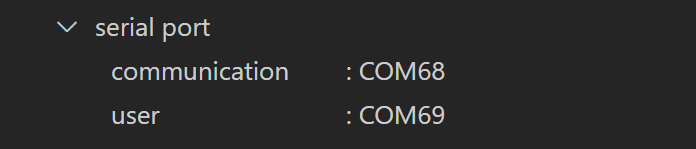

Folder Serial Port dan isinya ditampilkan di bawah folder Brain. Folder Port Serial memiliki data tentang koneksi kabel Otak. Data ini membaca Komunikasi COM68, Pengguna COM69.

Port serial adalah subkategori dari Kategori Otak. Subkategori port serial menampilkan jalur perangkat untuk setiap port serial yang tersedia untuk IQ (generasi ke-2) Brain.

Catatan: Port serial Komunikasi digunakan untuk mengunduh program dan mengendalikan fungsi otak. Port serial Pengguna digunakan untuk mentransfer data antara aplikasi pengguna yang berjalan di Brain dan komputer host yang terhubung melalui USB.

Program

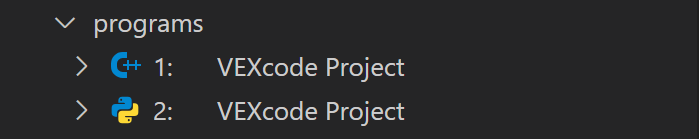

Folder Program dan isinya ditampilkan di bawah folder Brain. Folder Program menampilkan semua proyek VEX yang diunduh di Brain. Dalam contoh ini, ada satu program C/C++ dan satu program Python yang diunduh ke Brain yang terhubung.

Program adalah subkategori dari Kategori Otak. Subkategori program menampilkan daftar semua program pengguna yang diunduh di IQ (generasi ke-2) Brain.

Kategori ini memungkinkan Anda untuk menghapus program yang diunduh dari IQ (generasi ke-2) Brain atau melihat informasi program terperinci.

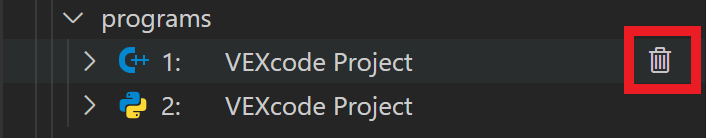

Kursor melayang di atas suatu program dalam folder Program dan ada ikon Tempat Sampah di sebelahnya yang disorot.

Untuk menghapus program yang diunduh dari IQ (generasi ke-2) Brain, arahkan mouse ke teks item program yang dipilih dan klik Ikon Tempat Sampah yang muncul di sebelahnya.

Catatan: Setelah program dihapus, program tersebut tidak dapat dipulihkan. Harap berhati-hati saat menggunakan fitur ini.

Untuk informasi lebih lanjut tentang menghapus proyek dari Brain IQ (generasi ke-2) di ekstensi VEX VScode, kunjungi di sini.

Perangkat

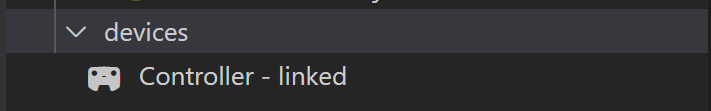

Folder perangkat dan isinya ditampilkan di bawah folder Otak. Folder Perangkat menunjukkan semua perangkat yang terhubung ke Otak. Dalam contoh ini, ada satu Perangkat yang tercantum dan bertuliskan Pengontrol - tertaut.

Perangkat adalah subkategori dari kategoriOtak. Subkategoriperangkat menampilkan daftar semua perangkat yang terpasang ke Port Cerdas IQ (generasi ke-2) Brain dan baterai yang saat ini tersambung ke IQ (generasi ke-2) Brain.

Folder perangkat dan isinya ditampilkan di bawah folder Otak. Dalam contoh ini, ada beberapa Perangkat Port Cerdas yang terhubung yang tercantum. Setiap folder Perangkat Port Cerdas dapat dibuka untuk menampilkan informasi khusus untuk perangkat tersebut. Dalam contoh ini, perangkat Motor telah dipilih dan isinya berbunyi Jenis Motor, Versi 1.0.0.3.1, Boot 1.0.3.0.

Untuk melihat informasi terperinci mengenai Perangkat Port Cerdas atau Baterai yang terhubung ke Otak, pilih ikon perluas di samping item perangkat. Informasi tambahan tentang perangkat yang terhubung, seperti nomor Smart Port dan jenis perangkat, akan ditampilkan.

Pengendali

Pengontrol tercantum di bawah folder Perangkat. Pengendali ini membaca Pengendali, tertaut.

Controller akan menunjukkan kepada Anda apakah Controller IQ (generasi ke-2) terhubung atau tidak dengan Otak IQ (generasi ke-2).

Untuk informasi tentang cara memasangkan Pengontrol IQ (generasi ke-2) dengan Otak IQ (generasi ke-2) Anda, kunjungi di sini.
