A VEX AIM Tantermi Csomag mindent tartalmaz, amire szükséged van ahhoz, hogy elkezdj VEX AIM-mel tanítani a környezetedben. A kezdés során hasznos megérteni, hogy milyen alkatrészek tartoznak egy csomagba, és hogyan vannak becsomagolva a tárolótáskákba. Ez a cikk áttekintést nyújt a Tantermi csomag tartalmáról, amelyet referenciaként használhatsz az osztályteremben.
Ez a cikk a VEX AIM Tantermi Csomag minden egyes darabját leírja, a csomagon belüli helyük szerint rendezve, és a következő információkat táblázatos formában, balról jobbra tartalmazza:
- Rész: Ez a rész neve. Használja ezt referenciaként a VEX AIM használatakor.
- Fotó: Ez egy kép az alkatrészről. Használd ezt referenciaként, amikor kiveszed és elpakolod a tanszereket az osztályteremben.
- Mennyiség: Ez az egyes alkatrészek mennyisége. Ezzel biztosíthatod, hogy minden helyen a megfelelő számú alkatrész legyen.
- Cél: Ez az oszlop információkat nyújt arról, hogy az adott szakaszban található alkatrész vagy alkatrészek hogyan használhatók a robottal vagy a tananyagban.
-
Helyszín: Ez a zacskó vagy doboz azon részének képe, ahol az alkatrész található. Ez az információ hasznos lehet kicsomagoláskor vagy a csomagolózsákba való visszacsomagoláskor.
- Néhány alkatrész a csomag többi része alatt található. Megjegyzések lesznek csatolva, amelyek elmagyarázzák bizonyos elemek helyét.
- Jelölje ki a nagyítandó képet.
AIM készlet

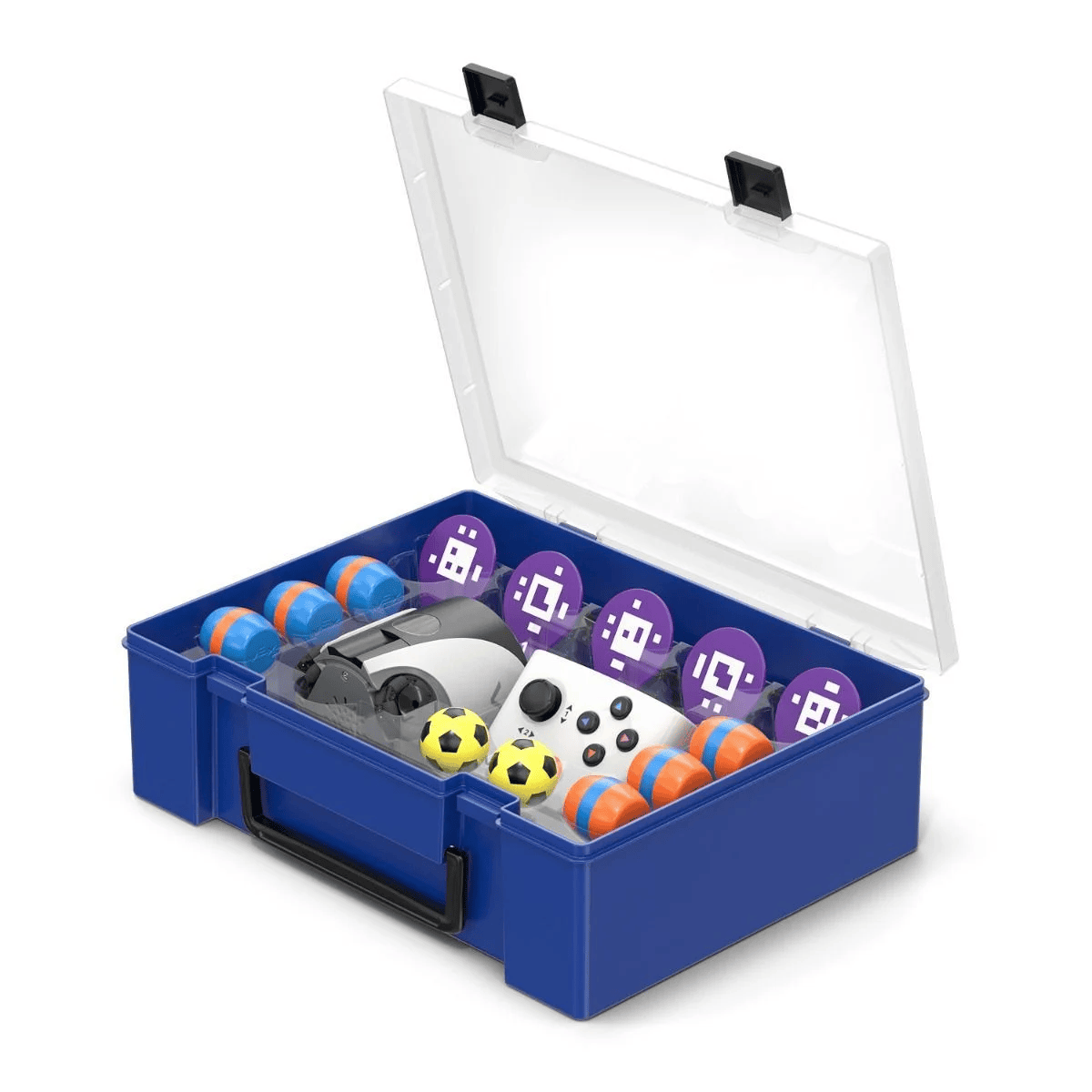

Minden VEX AIM kódolórobot saját műanyag tárolódobozban, készletként érkezik. Összesen hat AIM készlet található minden csomagban. Ez a rész áttekintést nyújt arról, hogy mit tartalmaznak az egyes készletek tárolótáskái. Megjegyzendő, hogy a tokok öntött műanyag betéttel rendelkeznek, hogy az összes alkatrész rendezett maradjon.
| Rész | Fénykép | Mennyiség | Cél | Elhelyezkedés |
|---|---|---|---|---|

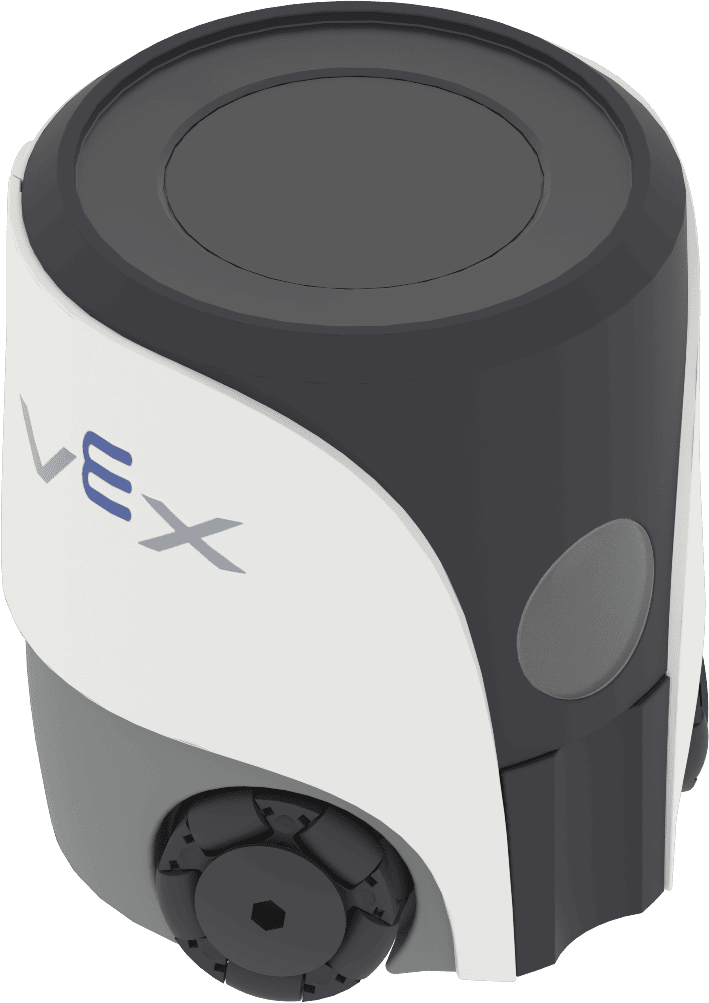

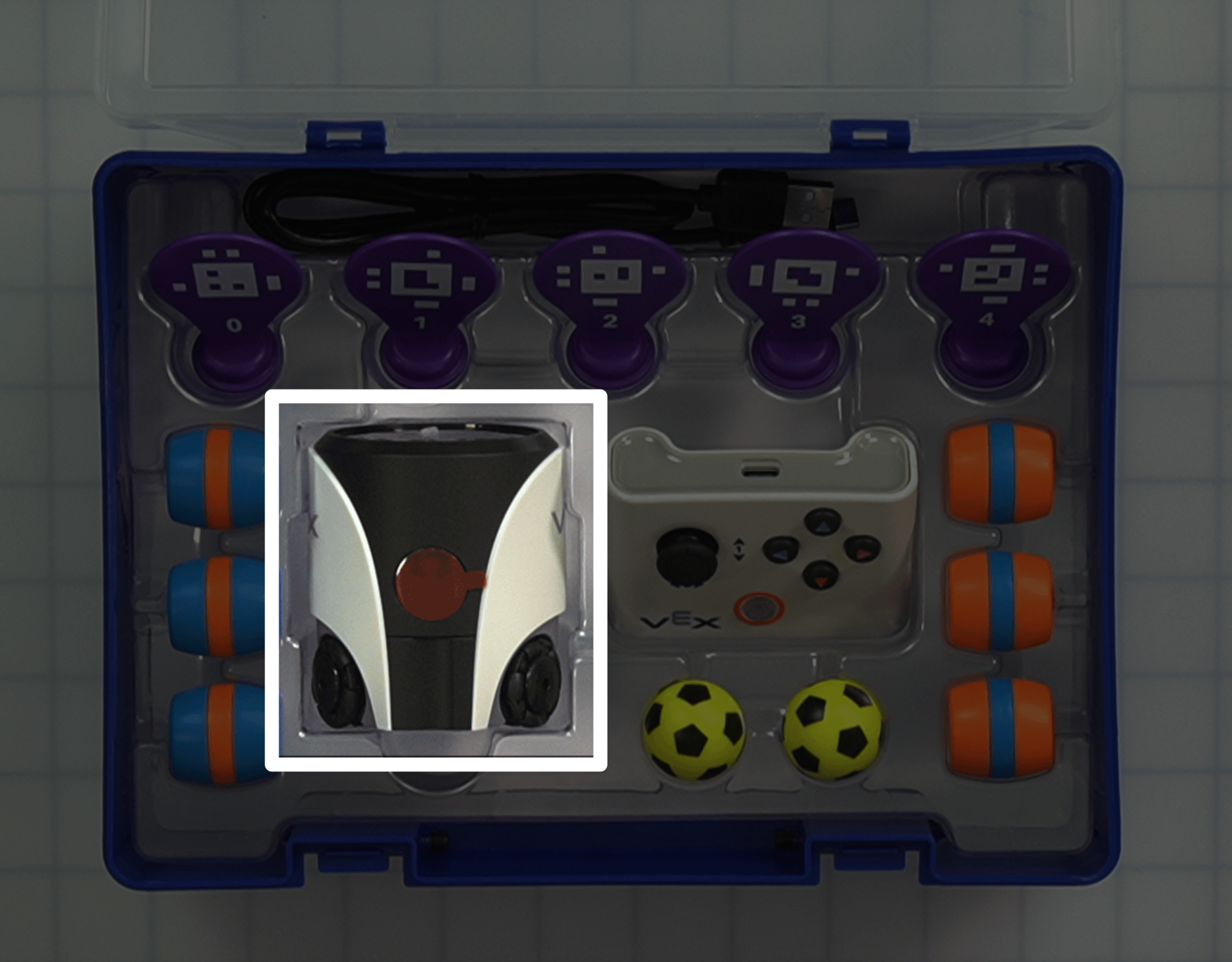

| VEX AIM kódoló robot | 1 | VEX AIM tevékenységek és kihívások végrehajtására használják. | ||

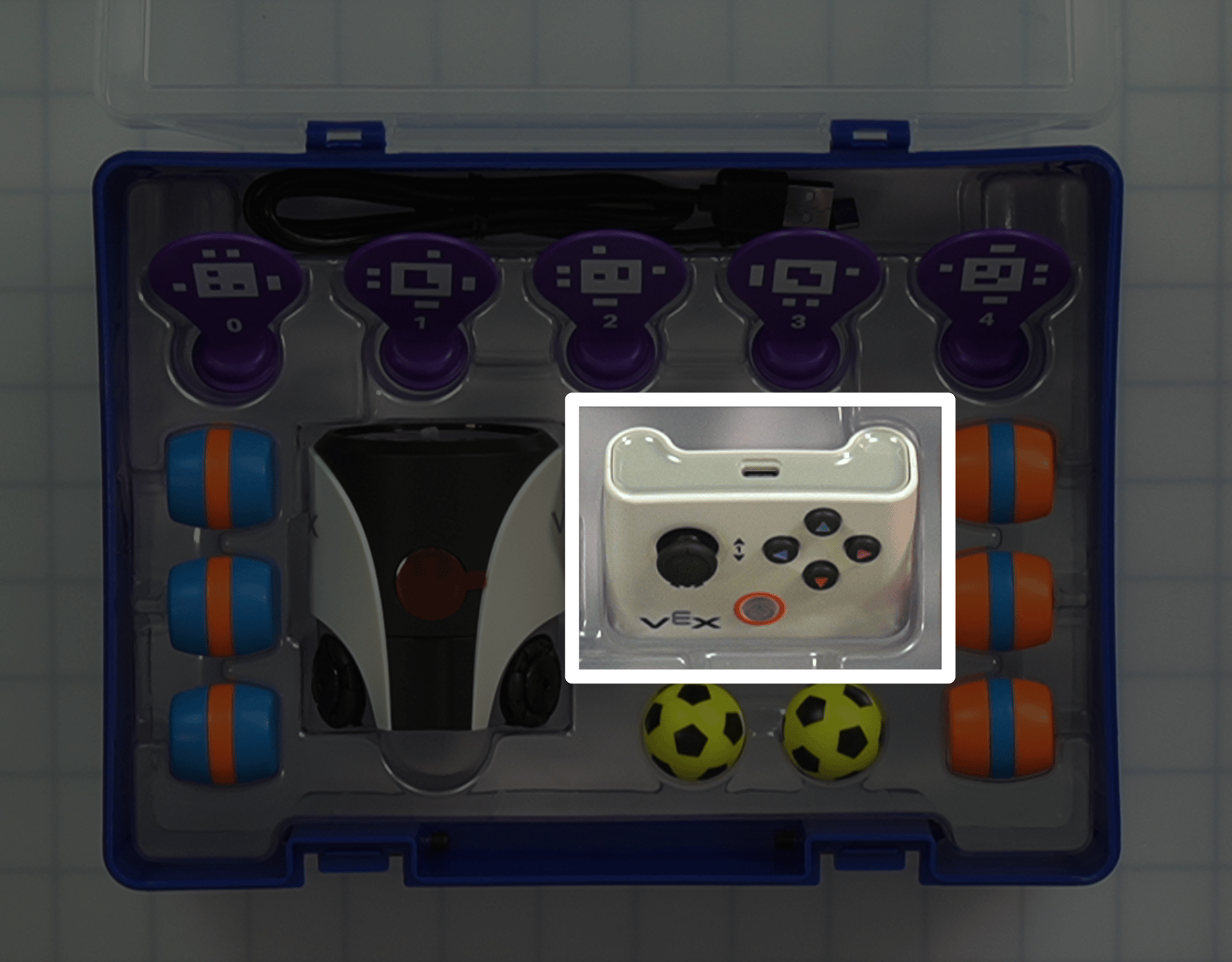

| Egykaros vezérlő | 1 | A robot távirányítású működtetésére szolgál. |
|
|

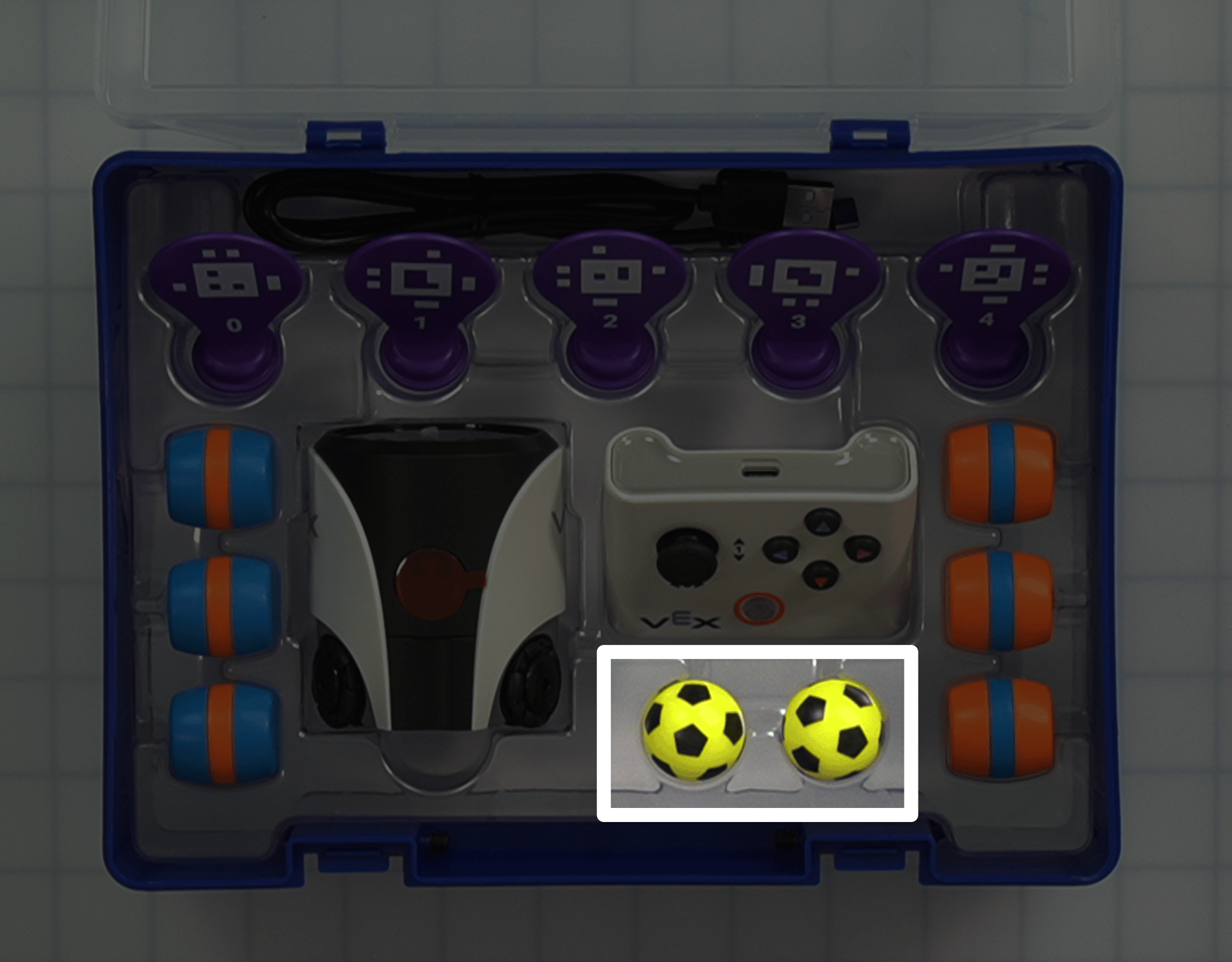

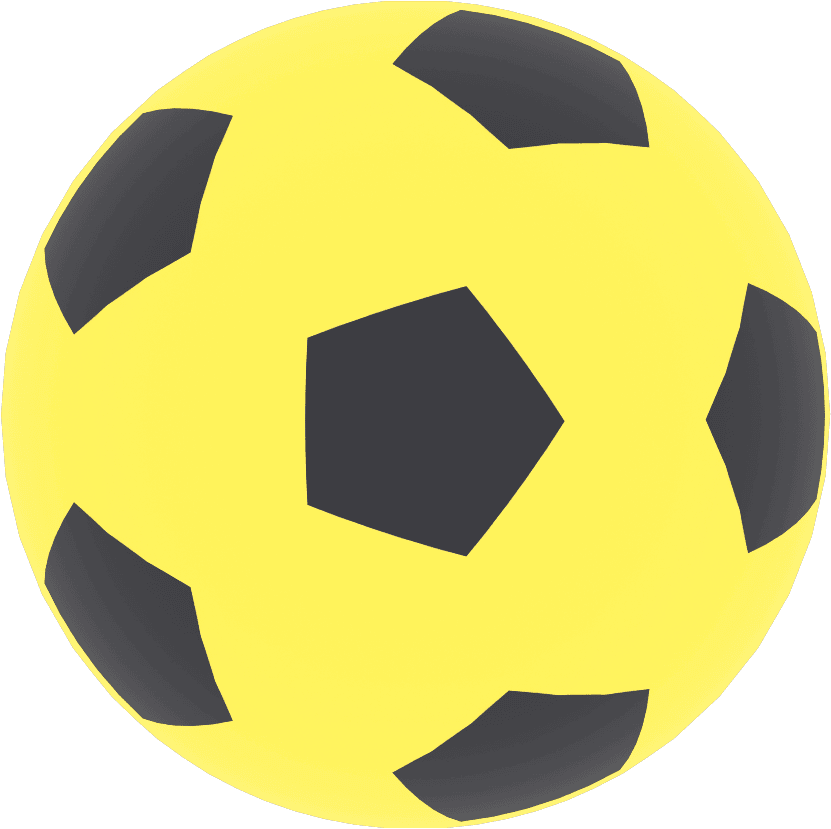

| Sportlabdák | 2 | A robot rúgója által manipulálható tárgyak. | ||

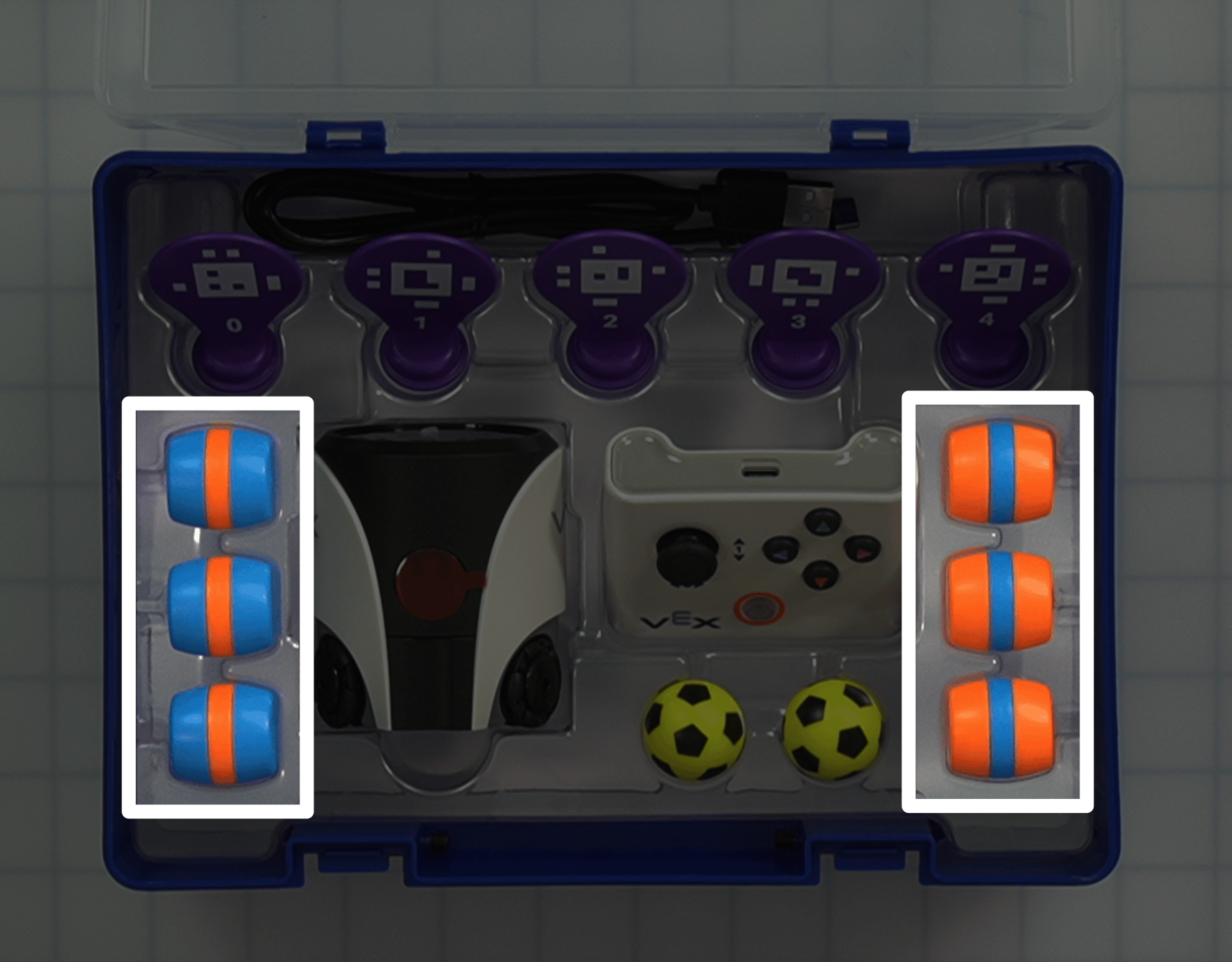

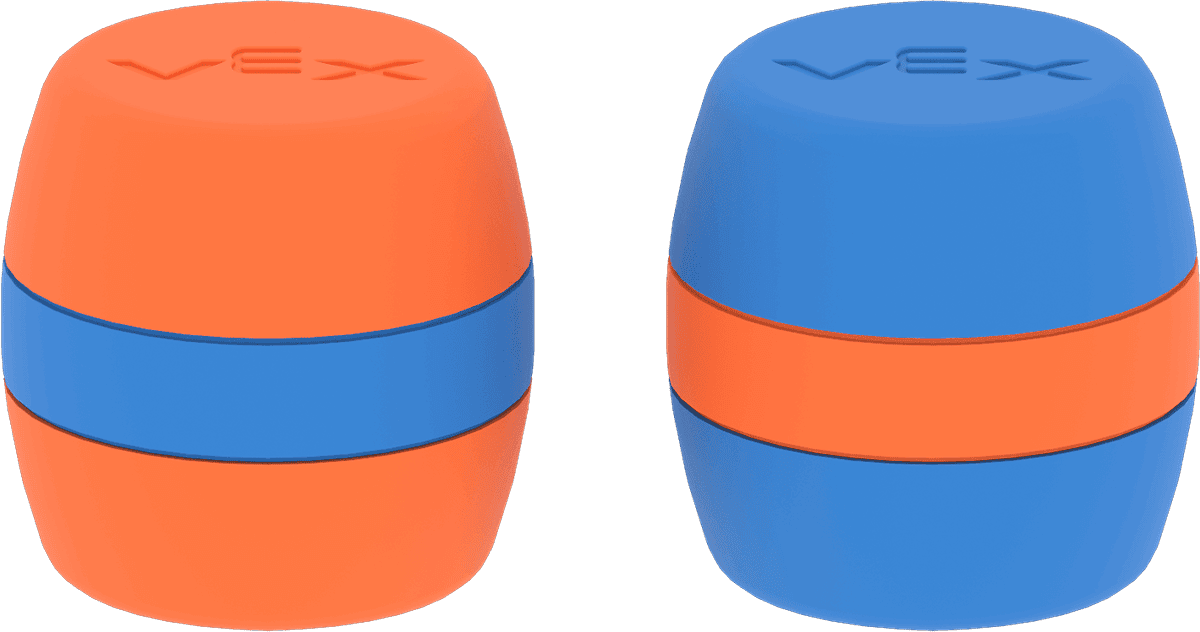

| Hordók |
3 kék 3 narancs |
A robot rúgója által manipulálható tárgyak. | ||

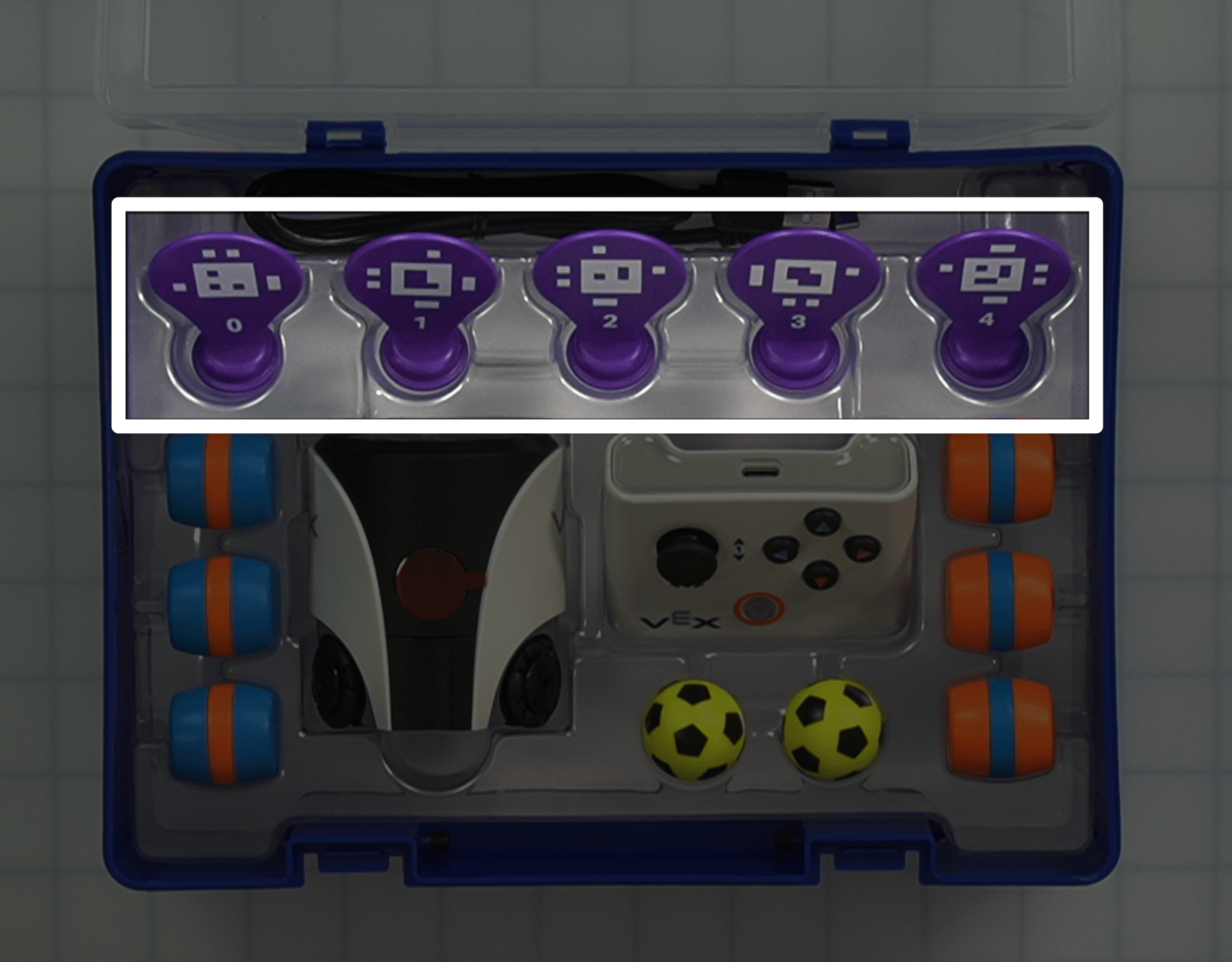

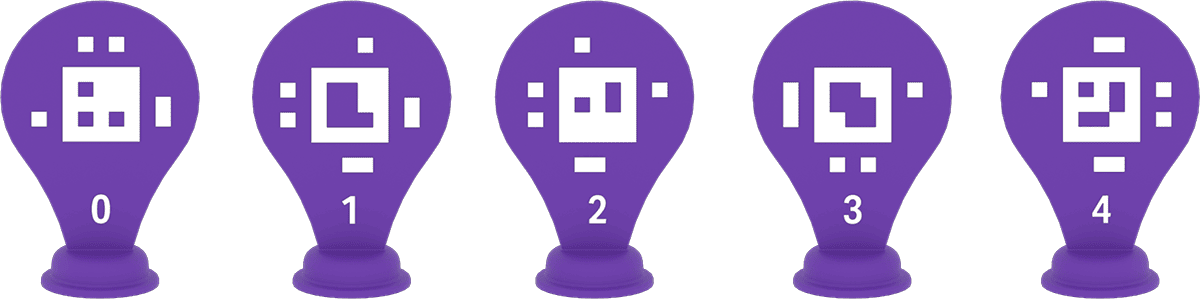

| AprilTag Jelek (0-4 azonosítók) | 1 db minden azonosítóból (összesen 5 db) | Helymeghatározóként használják a robot AI Vision rendszerével. | ||

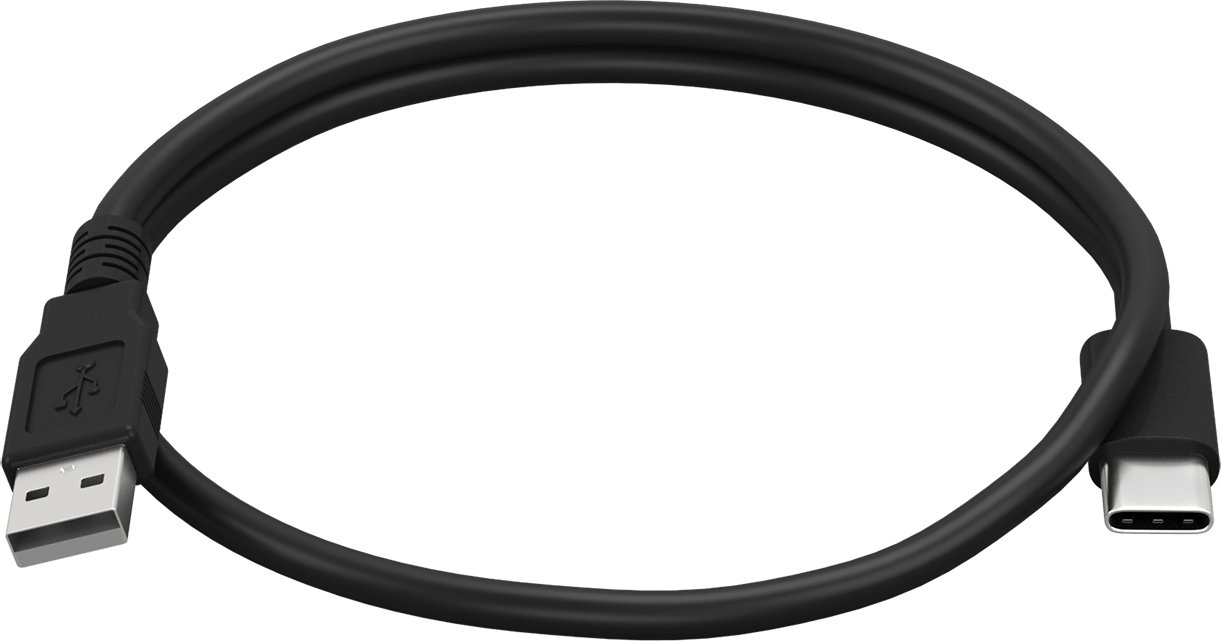

| USB kábel (hálózat) 1 m | 1 | A robot számítógéphez való csatlakoztatásához. A robot és a vezérlő töltésére is használható. |

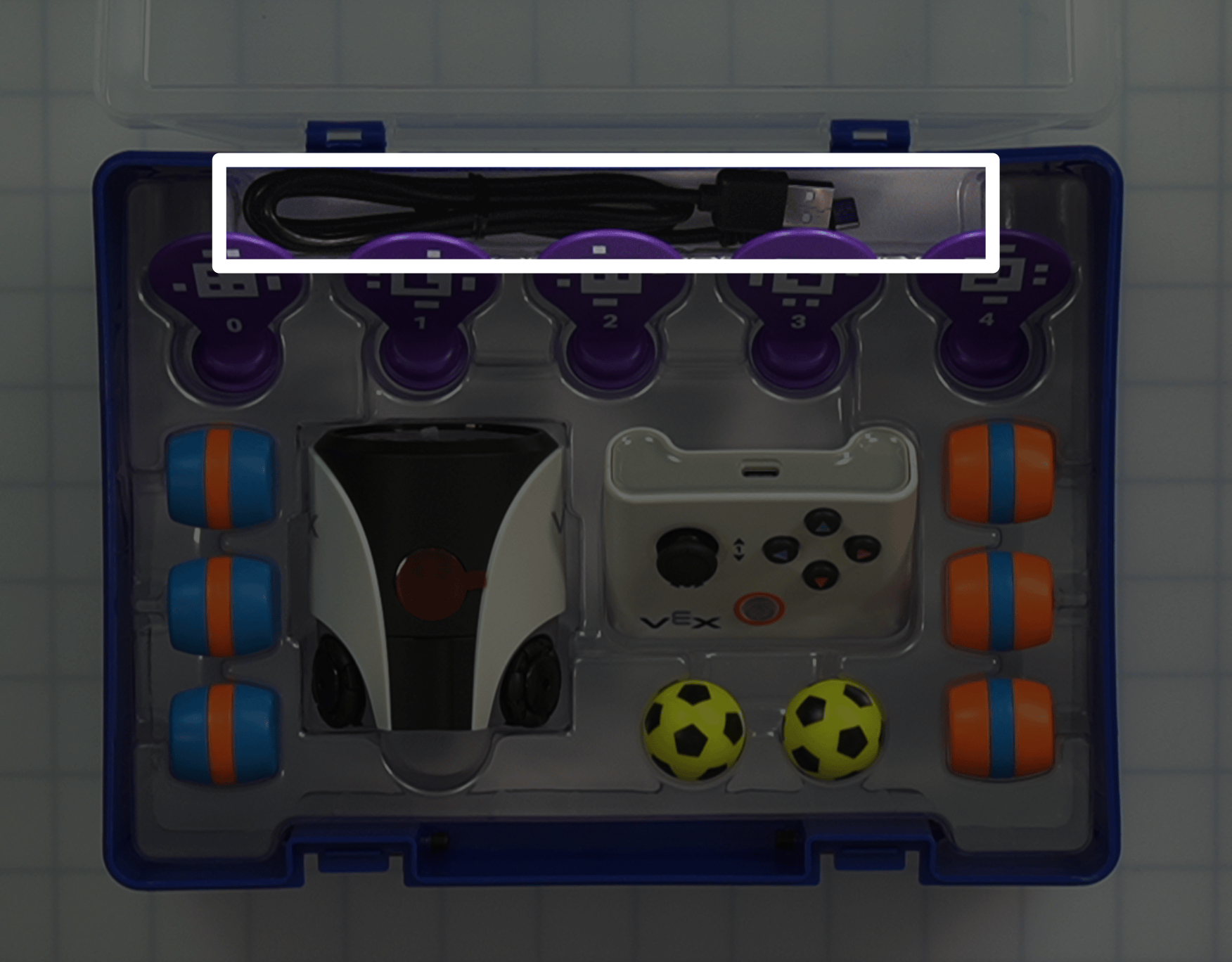

Megjegyzés:Az USB-kábel az AprilTag azonosítók mögött és a műanyag készletbélés kivágásában található. |
A csomagban
A táskában található AIM készletek mellett további csomagolóanyagok is találhatók a könnyű tárolás és szállítás érdekében.
| Rész | Fénykép | Mennyiség | Cél | Elhelyezkedés |
|---|---|---|---|---|

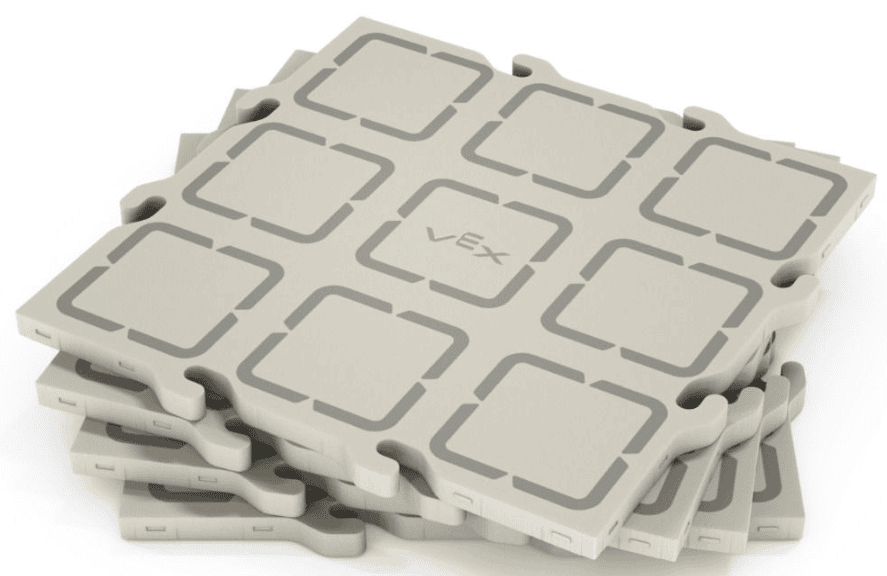

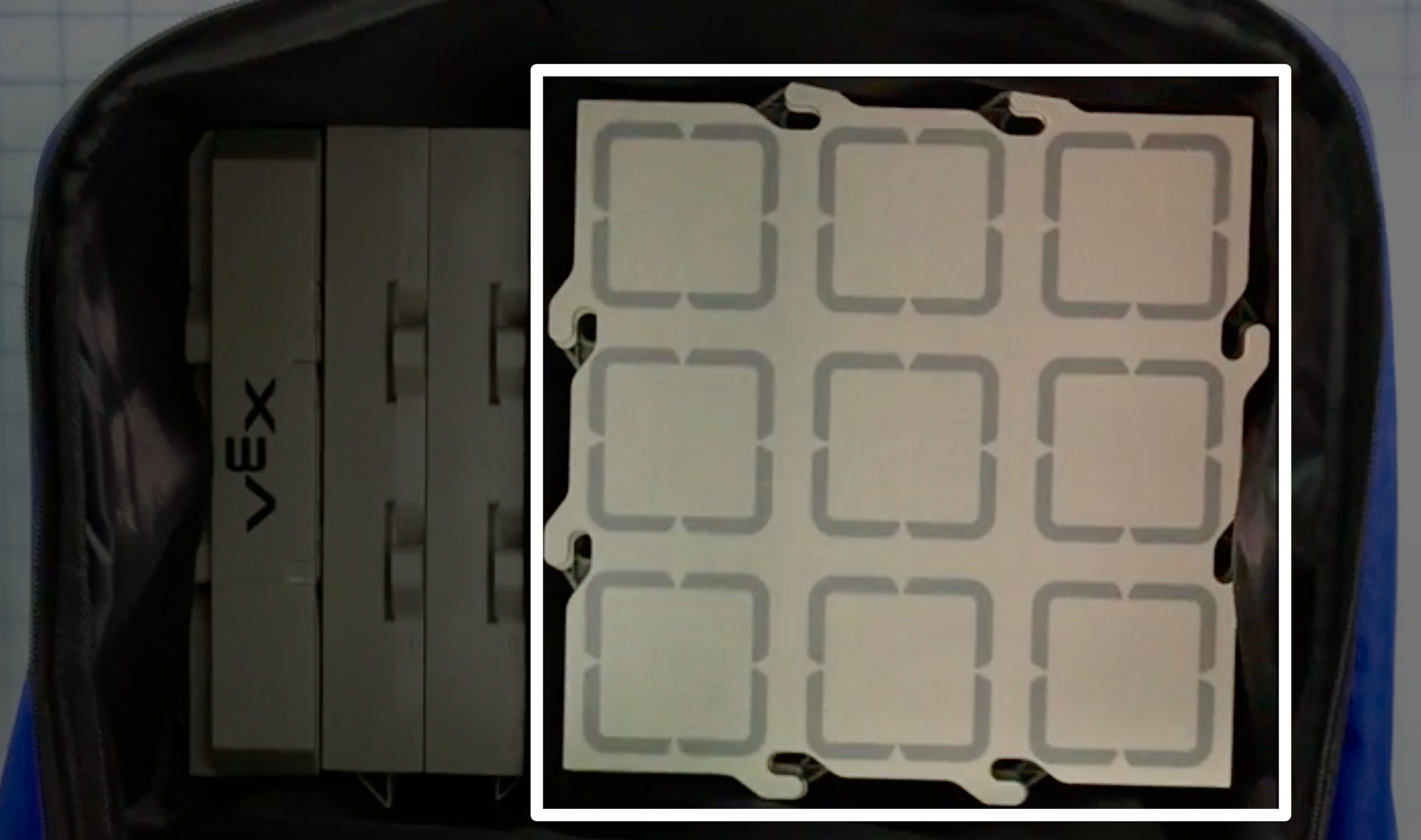

| Mezőlapkák | 12 | Felületek, amelyeken a robot mozoghat. Egy mező 4 mezőből áll. |
|
|

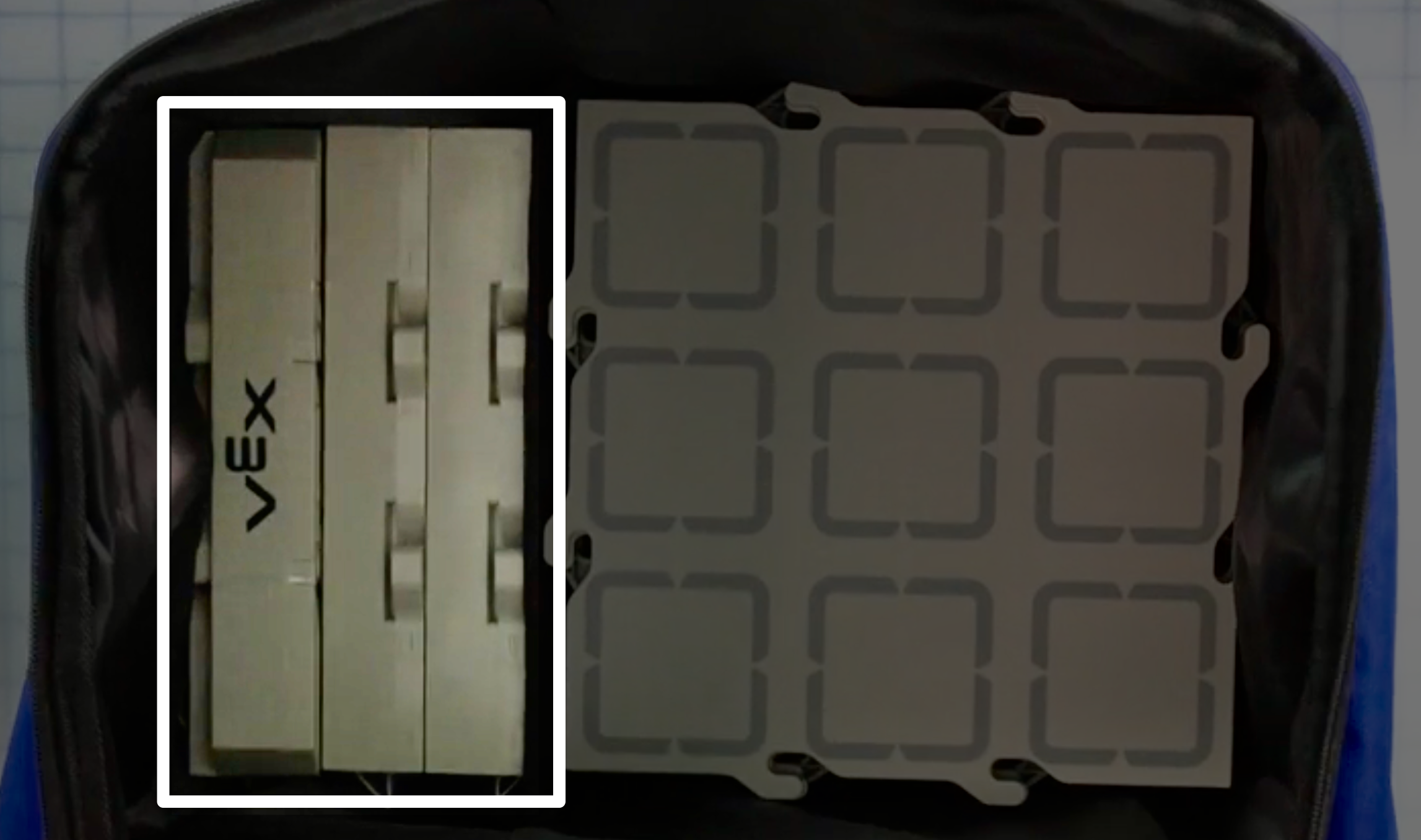

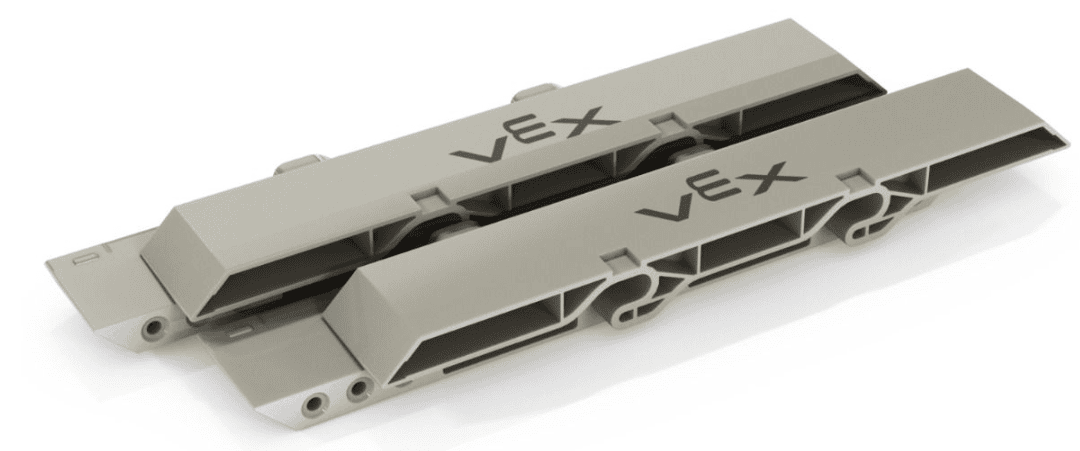

| Mezőfalak | 24 | Létrehoz egy akadályt az AIM mező széle köré. Egy mező kerülete mentén 8 fal található. |
|
|
| Alkatrészek poszter | 1 | Tantermi segédanyag a készlet darabjainak és az összes elérhető emoji bemutatásához. |
|
|

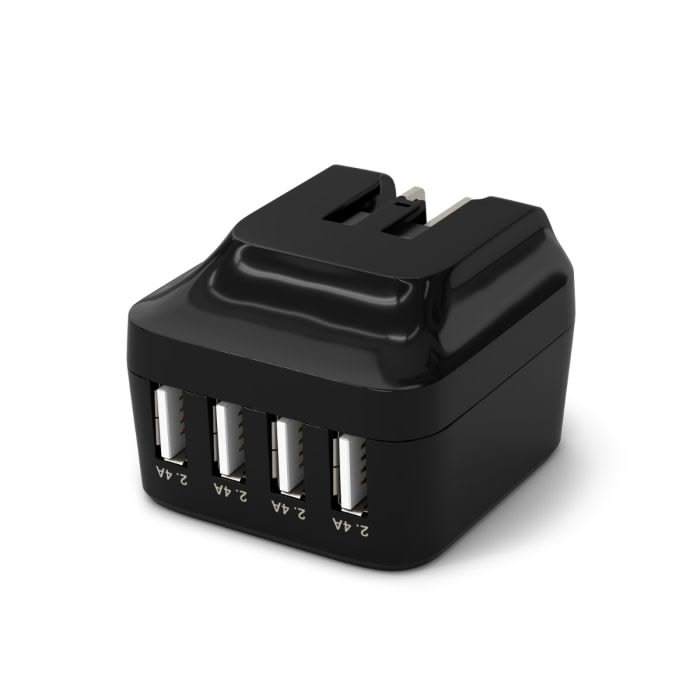

| USB töltőelosztó (4 portos, 48 W) | 2 | Több robot vagy vezérlő egyidejű töltésére szolgál. |

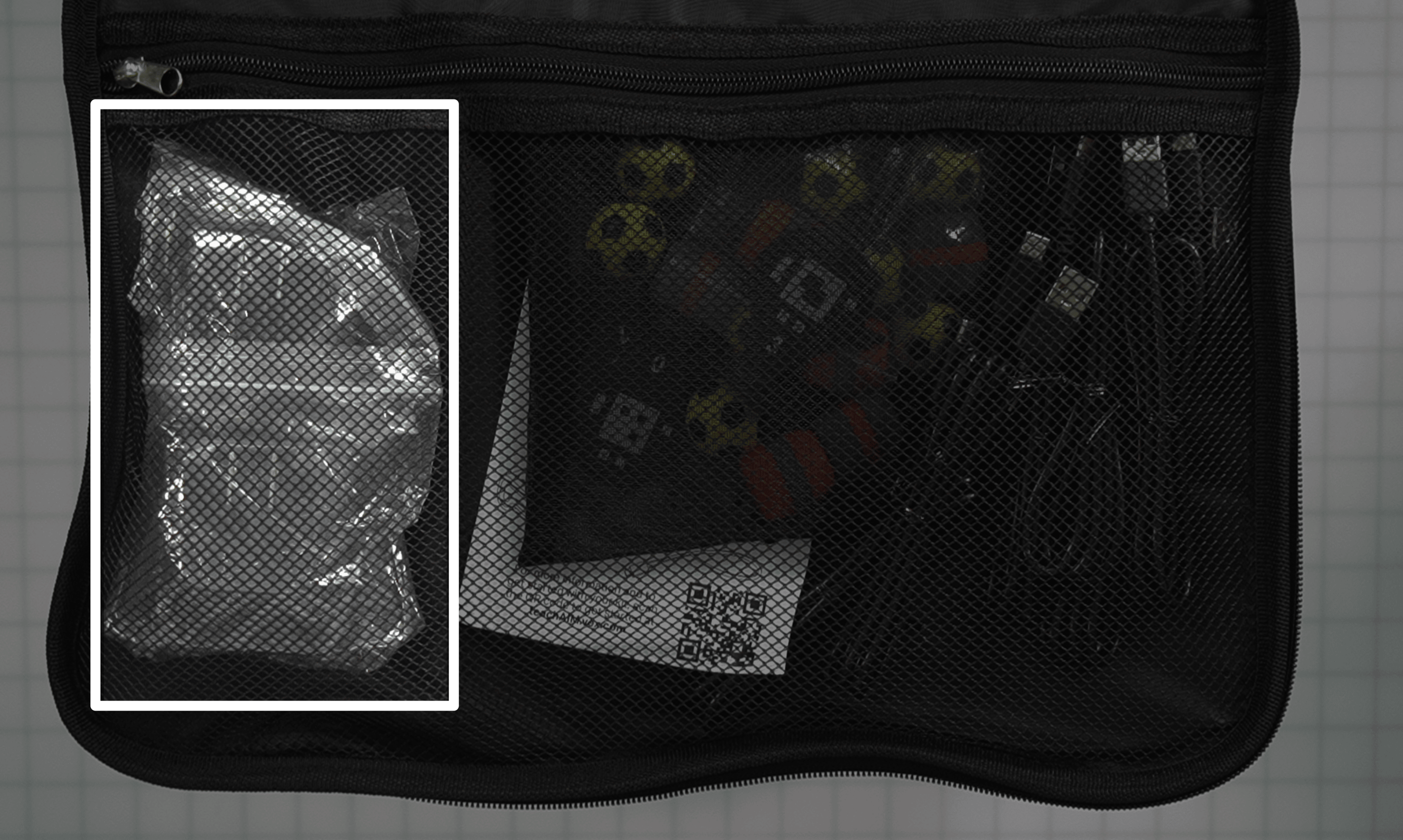

Megjegyzés: A táska fedelén található cipzáras rekeszben található. |
|

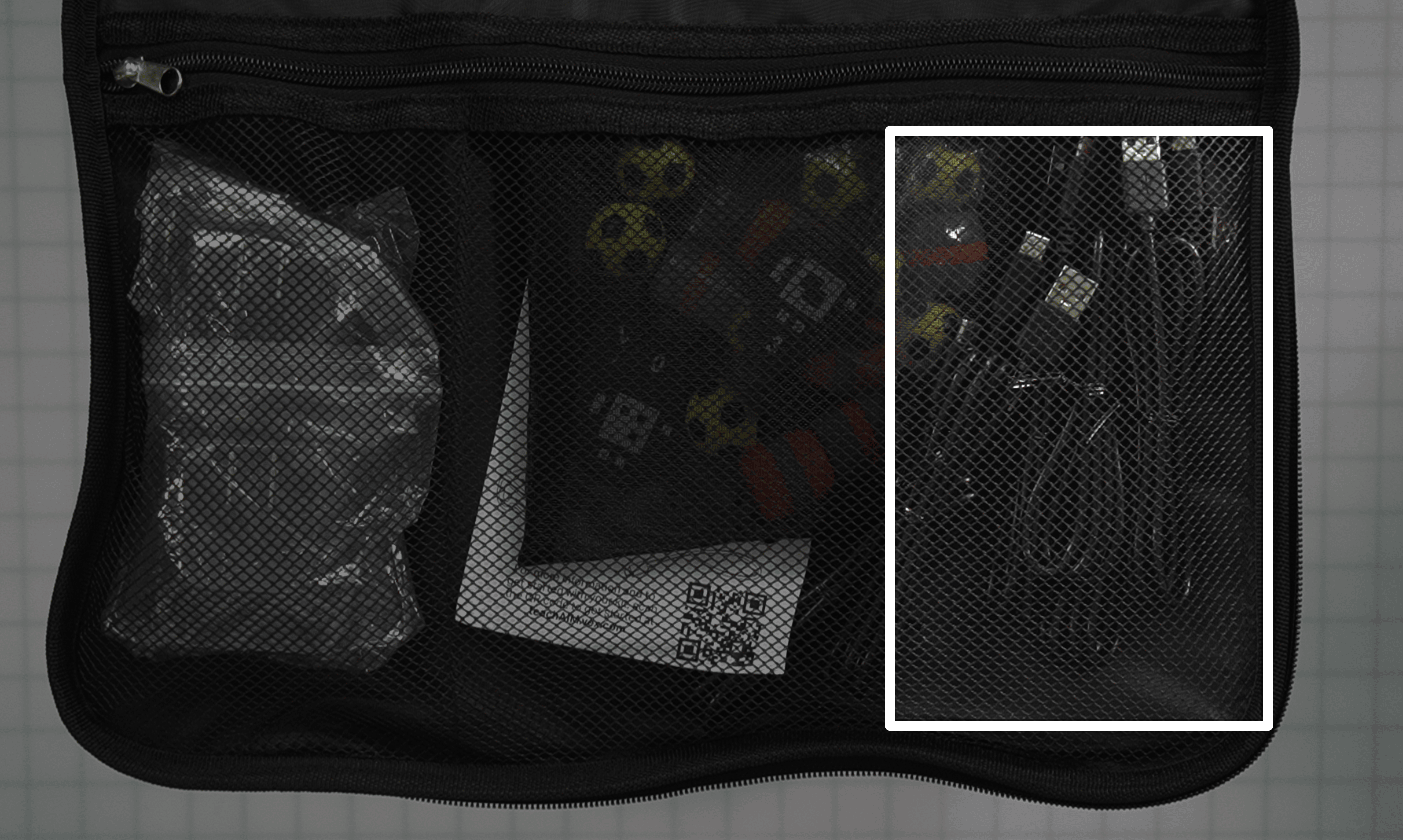

| További USB kábelek (AC) 1 m | 6 | További kábelek robotok és vezérlők csatlakoztatásához és töltéséhez. |
Megjegyzés: A táska fedelén található cipzáras rekeszben található. |
|

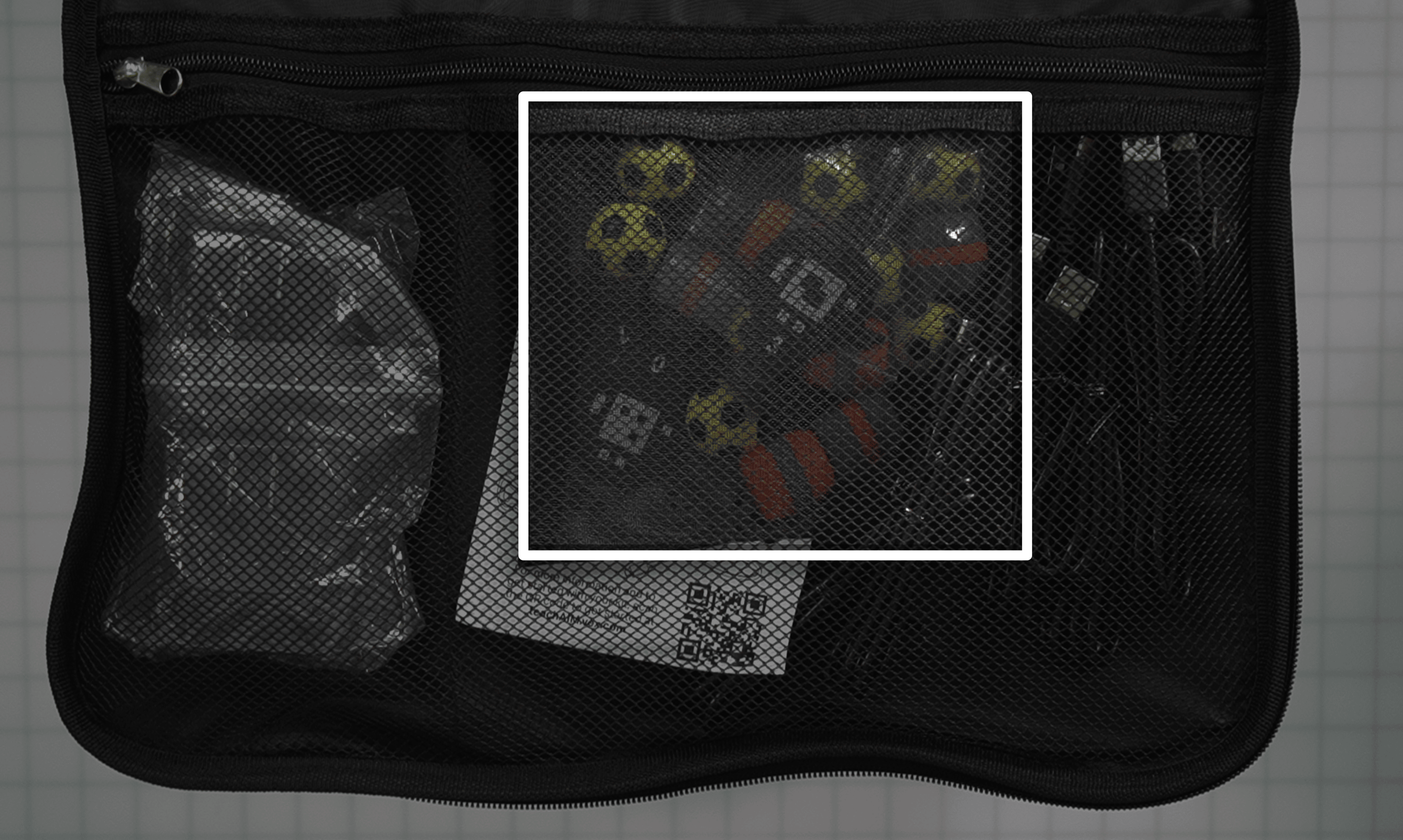

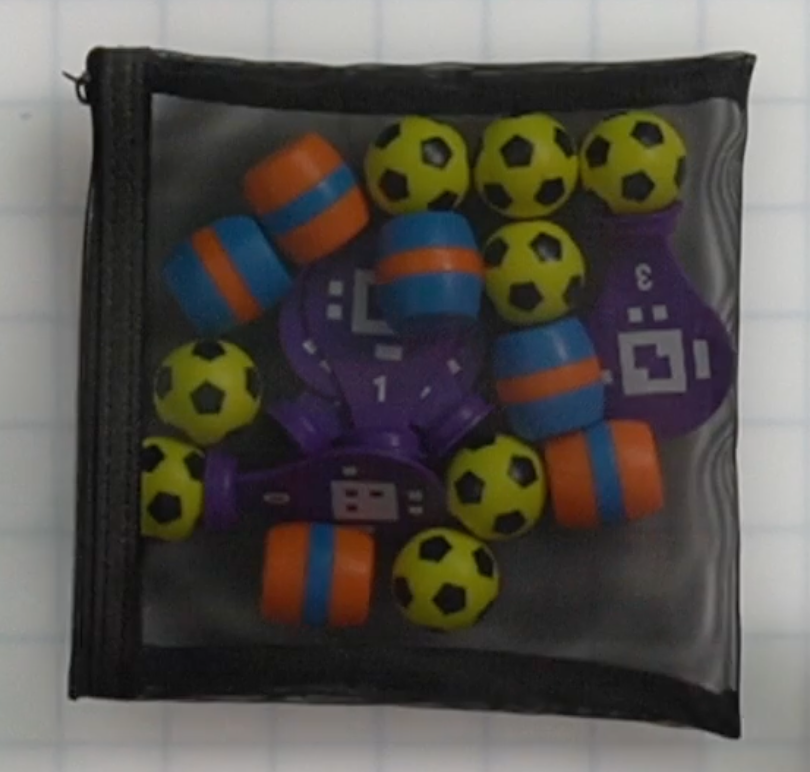

| Kiegészítő táska | 1 cipzáras tasak |
Tárgyak cseréje vagy robotok karbantartása szükség szerint. A tasak tartalma: 8 sportlabda; 3 kék és 3 narancssárga henger; AprilTag azonosítók 0-4; 2 imbuszkulcs |
Megjegyzés: A táska fedelén található cipzáras rekeszben található. |
|
| Imbuszkulcsok |
|
2 |
Szükség esetén a robot kerekeinek eltávolításához. További információért tekintse meg ezt a cikket. | A kiegészítős táskában a tartalék tárgyakkal. |
A csomagoddal kapcsolatos következő lépések
Miután megvannak az anyagaid, és tudod, hová és hogyan vannak becsomagolva a csomagba, előkészítheted a VEX AIM készleteket a diákok számára.
- Címkézd fel a készleteidet. Javasoljuk, hogy minden egyes robotot, vezérlőt és készletdobozt címkézzen fel, hogy együtt maradhassanak a könnyű használat és a rendszerezés érdekében a környezetben.
- Töltsd fel a robotjaidat és a vezérlőidet.
- Nyissa meg a VEXcode AIM-et, és frissítse a firmware-t. A naprakész firmware biztosítja, hogy a robot a várt módon működjön.
- Tudjon meg többet a VEX AIM használatával történő tanításról az Ön környezetében. Látogasson el a TeachAIM.vex.com ahol többet megtudhat a tantervi forrásokról, a tanártámogatásról, a VEX Professional Development Plus (PD+) programról és egyebekről.
