IQ (2. generációs) vagy EXP vezérlő párosítása GO Brainnel

Ez a cikk végigvezeti Önt, hogyan párosíthat egy IQ (2. generációs) vezérlőt vagy EXP vezérlőt egy GO Brainhez. Ez akkor hasznos, ha GO Code Base-t vagy más GO buildet vezet egy Vezérlő segítségével.

A párosítási folyamat megkezdése előtt győződjön meg arról, hogy a GO Brain és a Controller is naprakész a legújabb firmware-rel, és fel van töltve, hogy elkerülje a párosítási folyamat során fellépő zavarokat. A töltéssel és a firmware frissítésével kapcsolatos információkért tekintse meg a következő cikkeket:

GO Brain:

IQ (2. generációs) vezérlő:

EXP vezérlő:

Megjegyzés: A Controller és a GO Brain párosítása ideiglenes. Az eszközök kikapcsolása után az alábbi lépéseket meg kell ismételni a kapcsolat helyreállításához.

Vezérlő és GO Brain párosítása

A következő animációk az IQ (2. generációs) vezérlő és a GO Brain párosításának folyamatát mutatják be. Az EXP-vezérlő és a GO Brain párosítása esetén azonban továbbra is minden lépés érvényes.

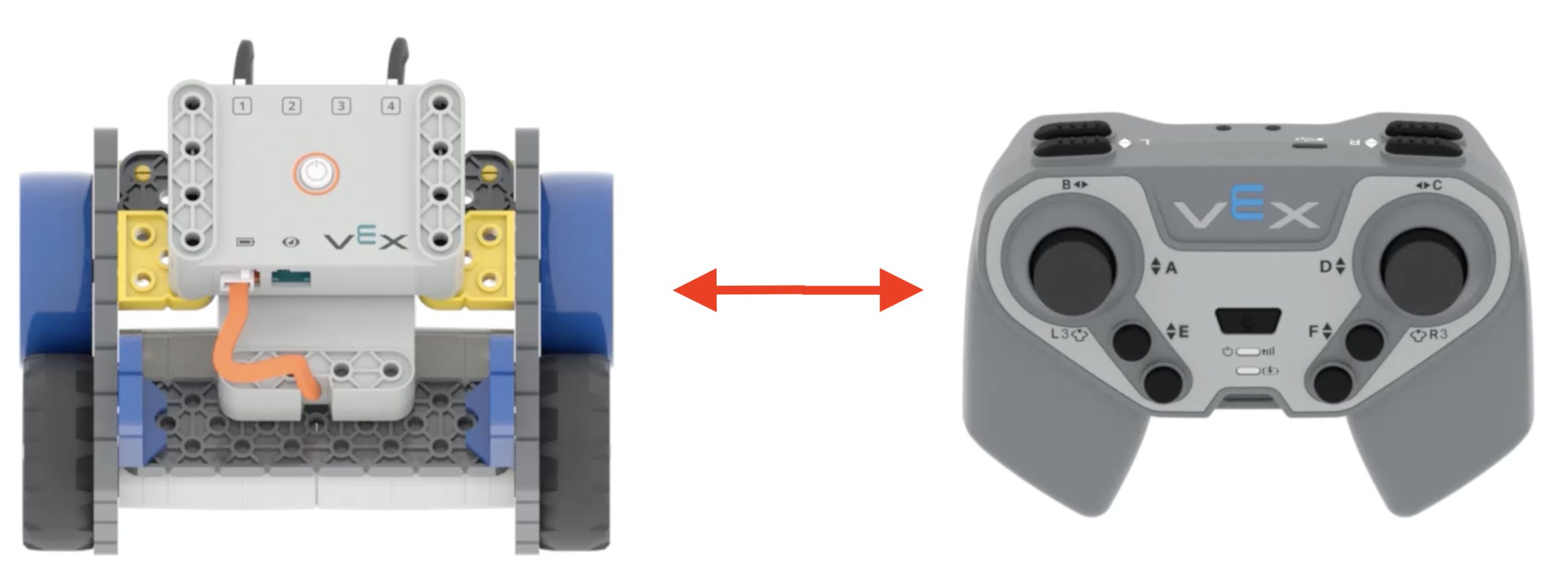

A GO Code Base és egy IQ 2nd Gen Controller diagramja, köztük egy piros nyíllal, amely jelzi, hogy közel vannak.

Helyezze közel a GO Braint és a Controllert.

Kapcsolja be a GO Braint és a Controllert.

A GO Brain bekapcsolásához nyomja meg az agy közepén található gombot. A vezérlő bekapcsolásához nyomja meg a bekapcsológombot a vezérlő közepén. Ebben a videóban mindkét folyamat látható.

GO Code Base egy IQ 2nd Gen Controller mellett. Mindkét készüléken világító zöld bekapcsológomb található, amely jelzi, hogy be van kapcsolva.

Mindkét eszköz LED-jének zöldnek kell lennie, jelezve, hogy be vannak kapcsolva.

Helyezze a GO Braint párosítási módba a GO Brain bekapcsológombjának kétszeri gyors koppintásával.

A bekapcsológomb LED-je folyamatos sárgán világít, jelezve, hogy a GO Brain most párosítási módban van. Ez a folyamat látható ebben a videóban.

Ezután helyezze a vezérlőt párosítási módba. Kövesse az alábbi utasításokat attól függően, hogy IQ (2. generációs) vagy EXP vezérlőt használ-e.

  • IQ (2. generációs) Vezérlő: Tartsa lenyomva az „R-Up” és „R-Down” feliratú két vállgombot, és koppintson duplán a vezérlő bekapcsológombjára. Ez a folyamat látható ebben a videóban.
  • EXP Vezérlő: Tartsa lenyomva az „R1” és „R2” feliratú két vállgombot, és koppintson duplán a vezérlő bekapcsológombjára.

Párosítási módban a vezérlő LED-je sárgán villog, jelezve, hogy készen áll a párosításra.

Amint az ezen az animáción is látható, amint mindkét eszköz párosítási módban van, párosulnak egymással, és a csatlakoztatás után mindkét eszköz LED-je zölden villog.

Alapértelmezett konfiguráció

Miután a Vezérlőt párosította a GO Brain-nel, az alábbiakban felvázoljuk a motorok és érzékelők alapértelmezett konfigurációját.

Az IQ (2. generációs) vezérlő diagramja gombjaival és joystickjaival feliratozva. Fent látható a vezérlő elölnézete, a bal oldali joystick tengelye A és B jelöléssel. A bal oldali joystick középső gombja L3 felirattal van ellátva. A bal oldali joystick alatti két kerek gomb E Up és E Down felirattal van ellátva. A jobb oldali joystick tengelye C és D jelzéssel van ellátva. A jobb oldali joystick középső gombja R3 felirattal van ellátva. A jobb oldali joystick alatti két kerek gomb F Up és F Down felirattal van ellátva. Az alábbiakban látható a vezérlő teteje a vállgombok megjelenítéséhez. A vezérlő bal oldalán található két gomb L Up és L Down felirattal, a vezérlő jobb oldalán található két gomb pedig R Up és R Down felirattal van ellátva.

IQ (2. generációs) vezérlő:

Az összes hajtásláncot a Right Arcade vezérli. Ez azt jelenti, hogy az előre, hátra, balra és jobbra történő mozgást mind a jobb joystick vezérli.

  • Hajtáslánc: jobb oldali motor az 1. portban és bal motor a 4. portban.
  • E fel/E le: vezérelhet egy további motort, LED-et vagy mágnest a 2-es porton.
  • F fel/F le: vezérelhet egy további motort, LED-et vagy mágnest a 3-as porton.

Az EXP vezérlő diagramja gombjaival és botkormányaival. Fent látható a vezérlő elölnézete, a bal oldali joystick tengelye 3-as és 4-es jelöléssel. A bal oldali joystick középső gombja L3 felirattal van ellátva. A bal oldali joystick alatti két kerek gomb fel és le felirattal van ellátva. A jobb oldali joystick tengelye 1 és 2 jelzéssel van ellátva. A jobb oldali joystick középső gombja R3 felirattal van ellátva. A jobb oldali joystick alatti két kerek gomb A és B felirattal van ellátva. Alul látható a vezérlő teteje, ahol a vállgombok láthatók. A vezérlő bal oldalán található két gomb L1 és L2, a vezérlő jobb oldalán található két gomb pedig R1 és R2 jelzésű.

EXP vezérlő:

Az összes hajtásláncot a Right Arcade vezérli. Ez azt jelenti, hogy az előre, hátra, balra és jobbra történő mozgást a jobb oldali joystick vezérli.

  • Hajtáslánc: jobb oldali motor az 1. portban és bal motor a 4. portban.
  • Fel/Le: további motor, LED vagy mágnes vezérlése a 2-es porton.
  • A/B le: további motor, LED vagy mágnes vezérlése a 3-as porton.

Tippek a hibaelhárításhoz

Ha a GO Brain és a Controller nem a szándék szerint párosul, vegye figyelembe a következőket:

  • Győződjön meg arról, hogy mindkét eszköz fel van töltve, és a firmware frissítve van.
  • A konzisztens kapcsolat érdekében mindig ügyeljen arra, hogy a GO Brain és a vezérlő közel legyen, lehetőleg néhány lábon belül.
  • Amikor megnyomja a GO Brain és a vezérlő bekapcsológombját, hogy párosítási módba helyezze őket, fontos a megnyomásuk sebessége. Ha túl gyorsan vagy nem elég gyorsan nyomja meg, az eszközök nem kapcsolnak párosítási módba. Tekintse meg a fenti animációk időzítését, hogy jobb képet kapjon arról, milyen gyorsan kell megnyomni a gombokat.
