VEX V5 सिस्टम को इसकी अवधारणा से एक आसान, प्रवेश स्तर के लिए डिज़ाइन किया गया है, और ऐसे कई संसाधन हैं जो आपको अपने नए सिस्टम के साथ आरंभ करने में मदद करेंगे।

VEX V5 किट के बारे में अधिक जानकारी के लिए इस लेख को देखें: रोबोट किट चुनें - VEX V5 के साथ शुरुआत करें।

छवि में उपयोगकर्ताओं के लिए अगले चरणों को हाइलाइट करते हुए V5 श्रेणी का विवरण दिखाया गया है, जिसमें V5 प्रणाली को नेविगेट करने में उपयोगकर्ताओं का मार्गदर्शन करने के लिए सूचना और दृश्य तत्वों का स्पष्ट लेआउट दिखाया गया है।

यह लेख आपको कुछ संसाधन उपलब्ध कराएगा जो आपको अपना पहला रोबोट बनाने में मदद करेंगे।

नोट: इस पूरे लेख में, आपको अन्य VEX लाइब्रेरी लेखों और संसाधनों के लिंक मिलेंगे जो प्रत्येक विषय के बारे में अधिक विस्तृत जानकारी प्रदान करेंगे।

संगठित होना

जैसे ही आप अपने VEX V5 किट को खोलना शुरू करते हैं, पहली बात जो स्पष्ट हो जाती है वह है - इसमें बहुत सारे भाग हैं। सफलता के लिए पहला कदम इन भागों की पहचान करना और उन्हें व्यवस्थित करना है।

VEX रोबोटिक्स V5 श्रेणी विवरण अनुभाग का स्क्रीनशॉट, जिसमें V5 रोबोटिक्स सेटअप और उपयोग से संबंधित स्पष्ट निर्देशों और दृश्य तत्वों के साथ 'अगले चरण' को दर्शाया गया है।

भागों की पहचान करना

VEX रोबोटिक्स अपने VEX V5 भागों को तीन श्रेणियों में विभाजित करता है:

V5 इलेक्ट्रॉनिक्स
संरचना
गति

वी5 इलेक्ट्रॉनिक्स वी5 रोबोट ब्रेन, वी5 कंट्रोलर, वी5 स्मार्ट मोटर्स, वी5 रोबोट बैटरी, वी5 रोबोट रेडियो, सेंसर और केबलिंग जैसे उपकरण शामिल हैं। संरचना भागों में धातु सी चैनल, यू चैनल, कोण, प्लेटें, गसेट और फास्टनर जैसी चीजें शामिल हैं। मोशन भागों में वे सभी चीजें शामिल हैं जो चलती हैं, जैसे पहिए, गियर, स्प्रोकेट और अन्य सहायक उपकरण।

इन सभी भागों की पहचान करने का एक तरीका प्रत्येक किट के निर्माण की शुरुआत में मिलने वाली सूची है:

V5 क्लासरूम स्टार्टर किट - V5 क्लॉबोट निर्देश मैनुअल
V5 प्रतियोगिता स्टार्टर किट
- लिफ्ट निर्माण निर्देश - वीआरसी टावर अधिग्रहण के लिए डिज़ाइन किया गया रोबोट
- V5 क्लॉबॉट निर्देश मैनुअल
V5 क्लासरूम सुपर किट - V5 क्लॉबोट निर्देश मैनुअल
V5 प्रतियोगिता सुपर किट - स्टैक निर्माण निर्देश - VRC टॉवर टेकओवरके लिए डिज़ाइन किया गया रोबोट

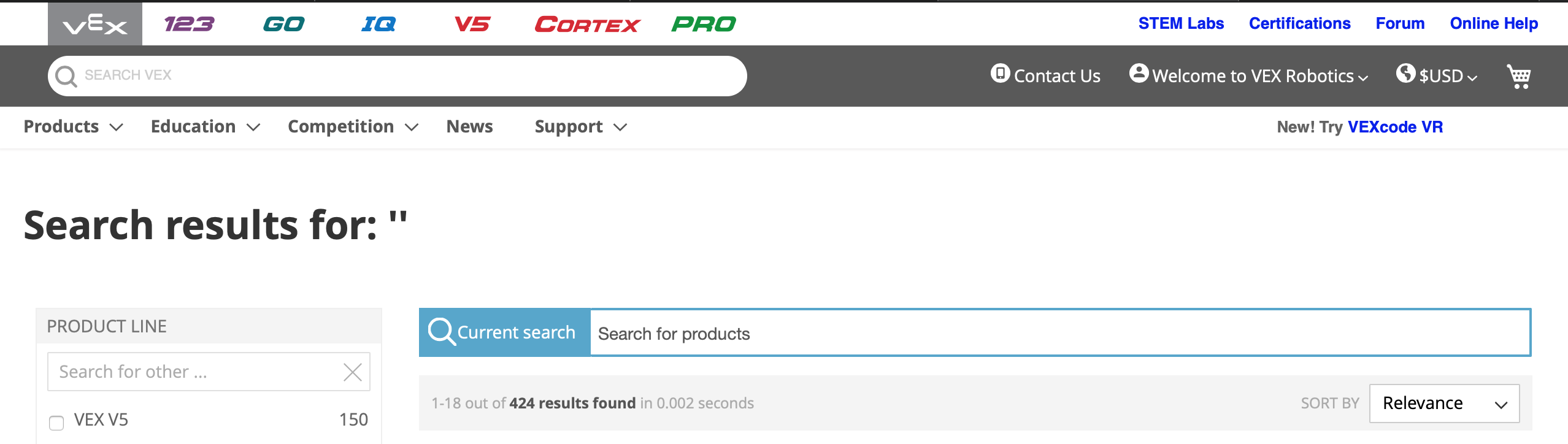

VEX रोबोटिक्स खोज इंटरफ़ेस का स्क्रीनशॉट, जिसमें V5 संसाधनों के लिए श्रेणियां और विकल्प प्रदर्शित किए गए हैं, तथा उपयोगकर्ता नेविगेशन के लिए 'अगले चरण' अनुभाग पर ध्यान केंद्रित किया गया है।

भागों की पहचान करने का एक अन्य तरीका यह है कि आप अपने किट की भाग सूची से भाग का नाम/भाग संख्या खोजें और उन्हें वेबसाइट पर उपलब्ध भागों की छवियों से मिलाएं

अपने पुर्जों को कैसे व्यवस्थित करें

अपने VEX V5 सिस्टम के लिए भंडारण और संगठन की विधि विकसित करना महत्वपूर्ण है। कई उपयोगकर्ता अपने सिस्टम को स्टोरेज बिन में रखते हैं। VEX में स्टोरेज बिन है जो भंडारण और व्यवस्था के लिए एक अच्छा विकल्प प्रदान करता है। VEX भंडारण डिब्बे में एक भंडारण ट्रे होती है जो डिब्बे के शीर्ष पर सुविधाजनक रूप से बैठ जाती है, तथा एक शीर्ष आवरण होता है जो भंडारण डिब्बों को एक दूसरे के ऊपर सुरक्षित रूप से रखने की अनुमति देता है। भंडारण ट्रे के भीतर के डिब्बे किट के छोटे भागों के लिए अच्छी तरह से काम करते हैं। जबकि, बड़े हिस्से ट्रे के नीचे आसानी से फिट हो सकते हैं।

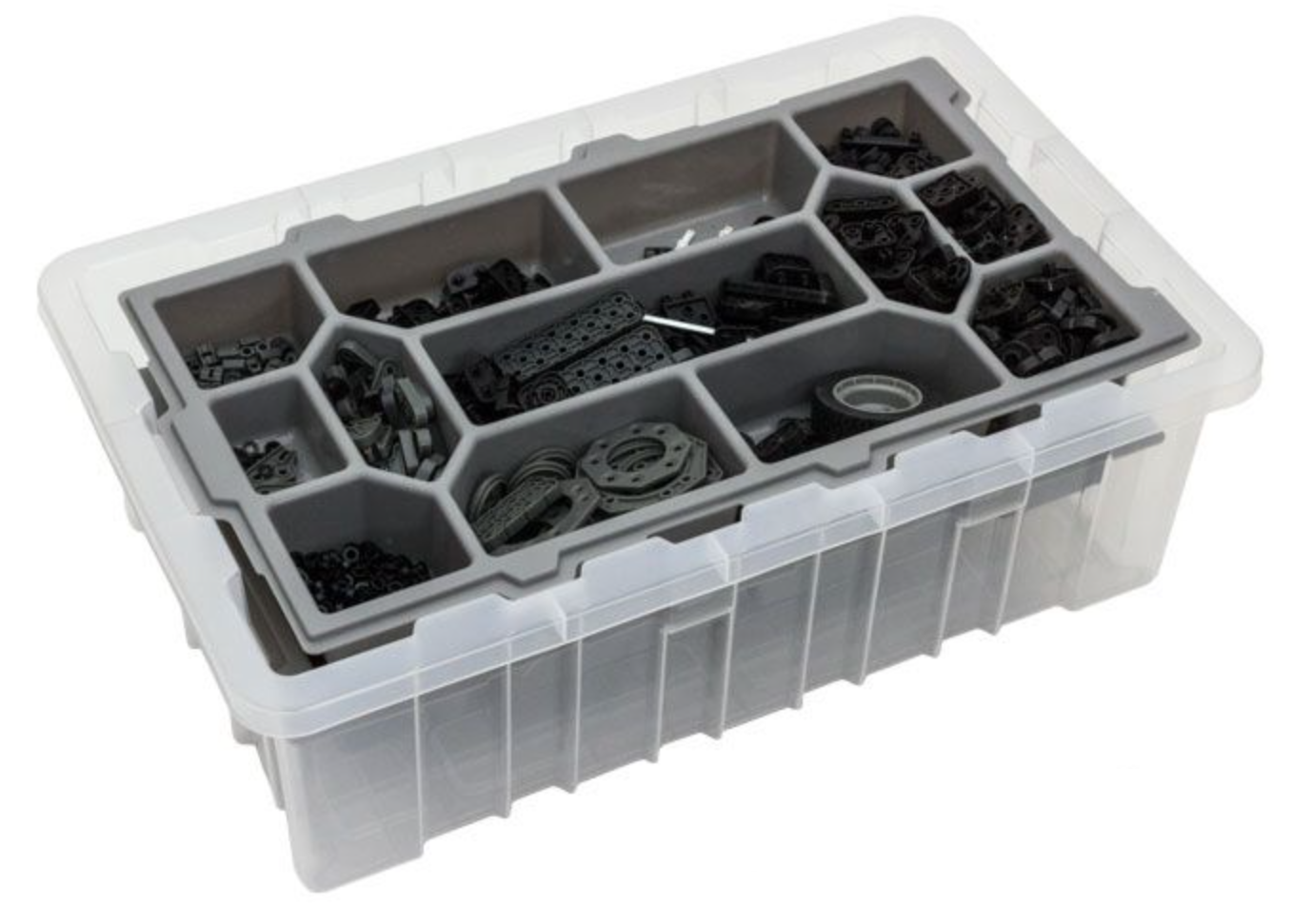

V5 स्टोरेज बिन की छवि, V5 रोबोटिक्स घटकों के लिए एक स्पष्ट, संगठित भंडारण समाधान दिखाती है, जिसमें लेबल वाले डिब्बे और एक मजबूत डिजाइन शामिल है, जो कुशल V5 श्रेणी प्रबंधन के लिए अनुशंसित अगले चरणों को दर्शाता है।

यदि आपके पास एक से अधिक किट हैं, जैसे कि कक्षा के वातावरण में, तो अतिरिक्त व्यवस्था सहायक हो सकती है। एक बार जब आप प्रत्येक किट के लिए एक संगठनात्मक प्रणाली स्थापित कर लेते हैं, तो छात्रों को किट के भागों को उनके निर्धारित स्थान पर वापस लाने में मदद करने के लिए लेबल या चित्र वाले लेबल बनाना उपयोगी हो सकता है।

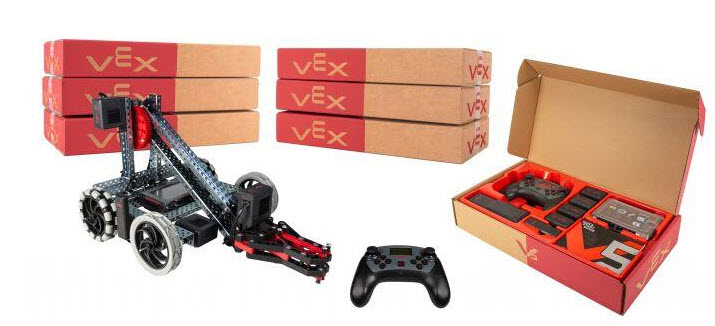

एक मेज पर व्यवस्थित कई VEX V5 किटों को दर्शाती छवि, जो रोबोटिक्स परियोजनाओं के लिए उपलब्ध विभिन्न घटकों और उपकरणों को दर्शाती है, जो अगले चरण अनुभाग में V5 श्रेणी विवरण के भाग के रूप में है।

प्रत्येक किट को एक विशिष्ट नाम से लेबल करना भी सहायक होता है, जैसे किट ए, किट बी, किट सी आदि। V5 रोबोट ब्रेन, V5 कंट्रोलर, V5 स्मार्ट बैटरी, V5 रोबोट रेडियो और V5 रोबोट बैटरी चार्जर को विशिष्ट किट नाम से लेबल करने से यह पता लगाने में मदद मिलेगी कि कौन सा उपकरण किस किट से संबंधित है।

प्रारंभिक किट सेटअप - VEX V5 के साथ आरंभ करें एक अन्य उपयोगी संदर्भ है।

पॉवर - अप हो रहा है

जब आप अपने किट के भागों से परिचित हो जाएं और अपनी किट को व्यवस्थित कर लें, तो अगला कदम अपने V5 रोबोट ब्रेन और V5 कंट्रोलर को उपयोग के लिए तैयार करना है। इसमें निम्नलिखित शामिल होंगे:

V5 नियंत्रक को चार्ज करना.
V5 रोबोट बैटरी चार्ज करना।
V5 रोबोट ब्रेन को बैटरी पावर केबल के साथ V5 रोबोट बैटरी से जोड़ना।
V5 रोबोट ब्रेन को V5 स्मार्ट केबल के साथ V5 रोबोट रेडियो से जोड़ना।

इसके अतिरिक्त, आपके V5 कंट्रोलर को V5 रोबोट ब्रेन के साथ जोड़ा जाना आवश्यक होगा तथा आपके V5 रोबोट ब्रेन का फर्मवेयर भी अपडेट होना आवश्यक होगा।

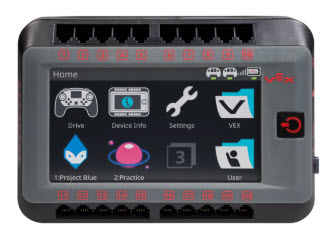

रोबोटिक्स के लिए एक प्रमुख घटक, वेक्स वी5 ब्रेन का चित्रण, जिसमें मोटरों और सेंसरों को जोड़ने के लिए इसके पोर्ट और विशेषताओं को दर्शाया गया है, जिसका उपयोग शैक्षिक रोबोटिक्स परियोजनाओं में किया जाता है।

आपकी सहायता के लिए VEX लाइब्रेरी में लेख उपलब्ध हैं, प्रत्येक कार्य को पूरा करने के बारे में विस्तृत जानकारी दी गई है। लेख नीचे सूचीबद्ध हैं।

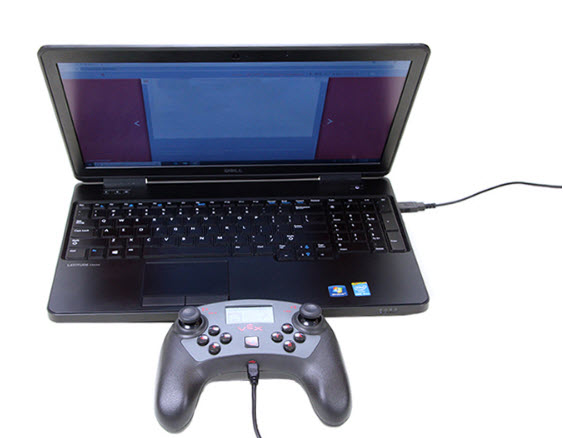

V5 नियंत्रक को चार्ज करना

आपके कंट्रोलर को चार्ज करना USB कनेक्शन के माध्यम से पूरा होता है।

चित्र में V5 नियंत्रक को चार्ज करने का तरीका दिखाया गया है, जिसमें नियंत्रक को एक पावर स्रोत से जोड़ा गया है तथा चार्जिंग सूचक भी दिखाई दे रहा है।

अपने नियंत्रक के बारे में अधिक जानकारी के लिए देखें:

V5 रोबोट बैटरी चार्ज करना

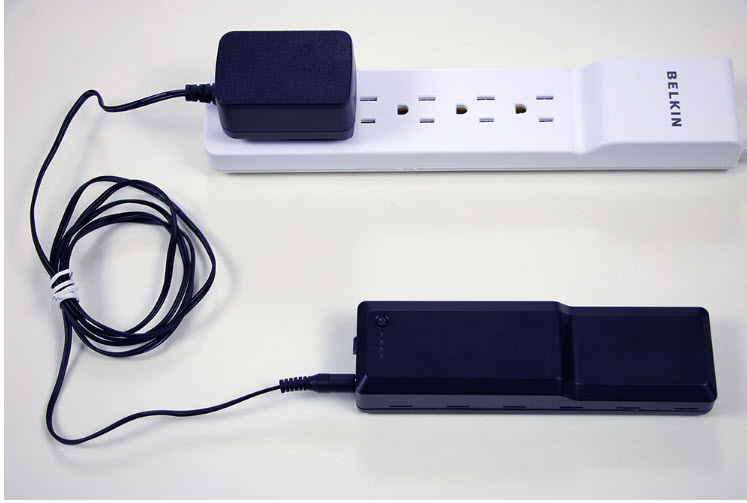

आरेख में V5 बैटरी को चार्ज करने का तरीका, इष्टतम बैटरी रखरखाव के लिए कनेक्शन बिंदु और चार्जिंग प्रक्रिया को दर्शाया गया है।

अपने VEX V5 सिस्टम को पावर देने में अगला कदम V5 रोबोट बैटरीचार्ज करना है। यह V5 बैटरी चार्जरके साथ पूरा किया जाता है।

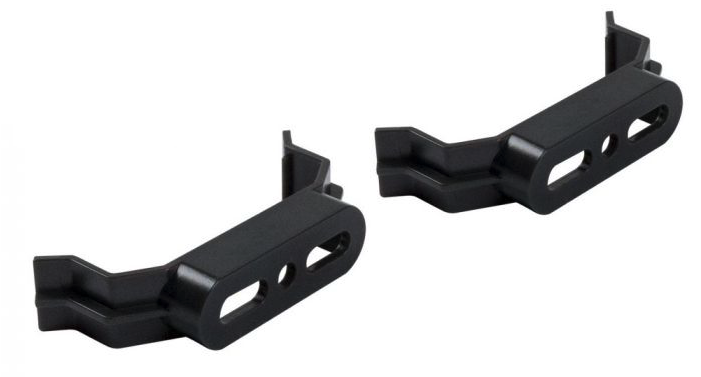

V5 बैटरी क्लिप की छवि, जिसमें उनके डिजाइन और कनेक्शन बिंदु प्रदर्शित हैं, जिनका उपयोग V5 रोबोटिक्स प्रणालियों में बैटरी जोड़ने के लिए किया जाता है। V5 श्रेणी विवरण और अगले चरण अनुभाग के लिए प्रासंगिक।

वी5 रोबोट बैटरी को वी5 बैटरी क्लिप्सका उपयोग करके आपके रोबोट पर मजबूती से सुरक्षित किया जा सकता है।

V5 प्रणाली के लिए बैटरी सूचक लाइटों को दर्शाती छवि, विभिन्न बैटरी चार्ज स्तरों और उनके संगत संकेतकों को दर्शाती है।

वी5 रोबोट बैटरी में बैटरी की स्थिति बताने के लिए एलईडी संकेतक लगे हैं।

V5 रोबोट बैटरी चार्ज करने के बारे में अधिक जानकारी के लिए देखें:

V5 रोबोट मस्तिष्क को V5 रोबोट बैटरी से जोड़ना

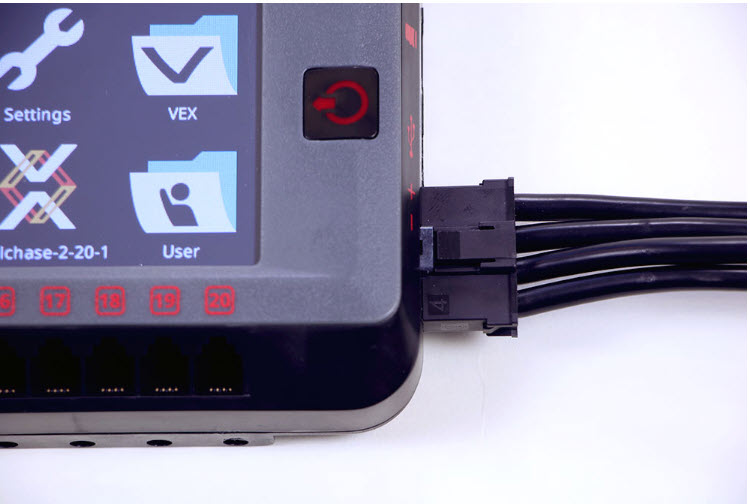

V5 रोबोटिक्स प्रणाली में बैटरी से मस्तिष्क तक कनेक्शन को दर्शाने वाला आरेख, मस्तिष्क घटक को विद्युत आपूर्ति को दर्शाता है।

V5 रोबोट बैटरी चार्ज हो जाने के बाद, इसे V5 रोबोट ब्रेन से कनेक्ट करना होगा। यह कार्य V5 बैटरी केबल का उपयोग करके पूरा किया जाता है। V5 बैटरी केबल में एक लॉकिंग टैब होता है और इसे केवल एक ही दिशा में डाला जा सकता है। केबल को V5 रोबोट ब्रेन और V5 रोबोट बैटरी में तब तक मजबूती से डालना होगा जब तक कि वह अपनी जगह पर लॉक न हो जाए।

V5 रोबोट बैटरी को रोबोट ब्रेन से जोड़ने के बारे में अधिक जानकारी के लिए देखें:

नोट: बैटरी केबल अलग-अलग लंबाई में उपलब्ध हैं।

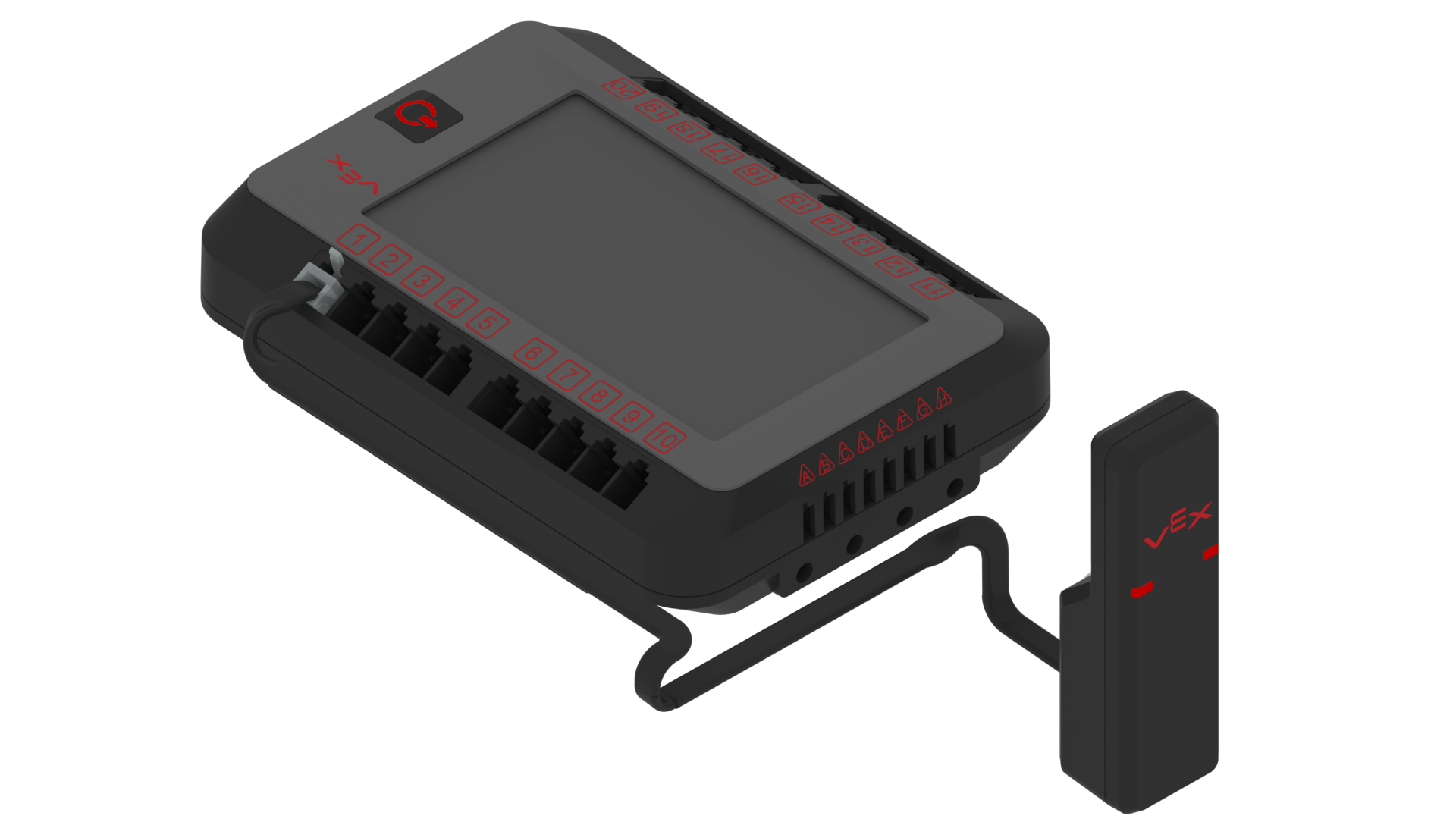

V5 रोबोट ब्रेन को V5 स्मार्ट केबल के माध्यम से V5 रोबोट रेडियो से जोड़ना

V5 ब्रेन रेडियो छवि, रोबोटिक्स में प्रयुक्त V5 ब्रेन घटक को दर्शाती है, जिसमें इसकी डिजाइन और कनेक्टिविटी के लिए पोर्ट्स को दर्शाया गया है, जो V5 श्रेणी विवरण और अगले चरण अनुभाग के लिए प्रासंगिक है।

वी5 रोबोट ब्रेन और इसका वी5 नियंत्रक वी5 रोबोट रेडियोका उपयोग करके वायरलेस तरीके से संचार करते हैं। V5 रोबोट ब्रेन और V5 रोबोट रेडियो, V5 रोबोट रेडियो के स्मार्ट पोर्ट और V5 रोबोट ब्रेन के 21 स्मार्ट पोर्ट में से किसी के बीच V5 स्मार्ट केबल से जुड़े हुए हैं। V5 स्मार्ट केबल में एक लॉकिंग टैब है और इसे केवल एक ओरिएंटेशन में ही डाला जा सकता है। केबल को दोनों डिवाइसों में तब तक मजबूती से डालना होगा जब तक कि V5 स्मार्ट केबल कनेक्टर के टैब अपनी जगह पर लॉक न हो जाएं।

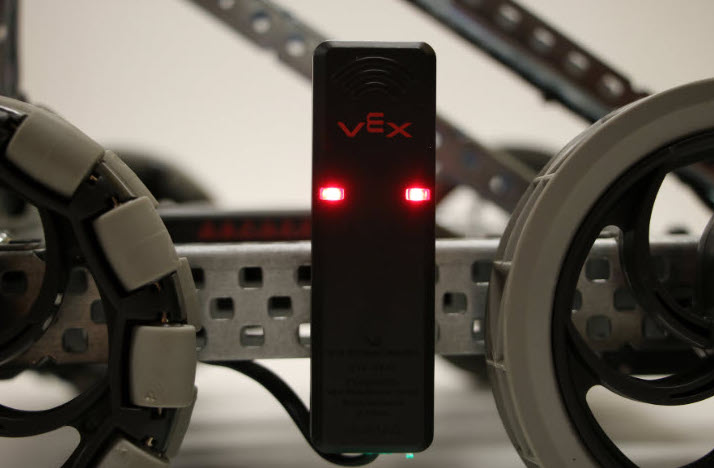

छवि में विभिन्न रंगों और अवस्थाओं के साथ रेडियो सूचक लाइटें दिखाई गई हैं, जो लेख में V5 श्रेणी के विवरण और अगले चरणों के लिए उनके अर्थ को दर्शाती हैं।

वी5 रोबोट रेडियो में रेडियो की स्थिति दिखाने के लिए एलईडी संकेतक हैं। अधिक जानकारी के लिए देखें, प्रतियोगिता क्षेत्र से जुड़ें - VEX V5के लिए प्रतियोगिता रोबोट।

निम्नलिखित लेख V5 रोबोट रेडियो को जोड़ने में सहायता कर सकते हैं

V5 रोबोट ब्रेन और V5 कंट्रोलर को जोड़ना

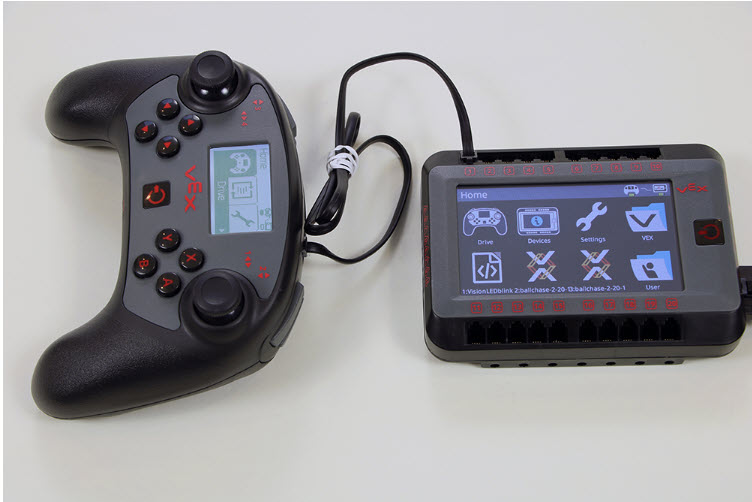

VEX V5 मस्तिष्क और नियंत्रक की छवि, शैक्षिक सेटिंग्स में रोबोटिक्स को प्रोग्रामिंग और नियंत्रित करने के लिए उपयोग किए जाने वाले घटकों को प्रदर्शित करती है।

V5 रोबोट ब्रेन और V5 कंट्रोलर दोनों की बैटरियां चार्ज हो जाने के बाद, आपको संचार स्थापित करने के लिए दोनों को जोड़ना होगा। यह कार्य दोनों को V5 स्मार्ट केबल के साथ जोड़कर तथा V5 रोबोट ब्रेन को शक्ति प्रदान करके पूरा किया जाता है।

एक बार V5 नियंत्रक और V5 रोबोट मस्तिष्क को सफलतापूर्वक जोड़ दिया जाए तो इसे दोबारा करने की आवश्यकता नहीं होगी। V5 कंट्रोलर को V5 रोबोट ब्रेन के साथ पेयर करने के बारे में अधिक जानकारी के लिएवायरलेस कनेक्शन (पेयरिंग) - VEX V5 के लिए कंट्रोलर देखें।

फर्मवेयर अपडेट करना

कई VEX V5 उत्पादों में अपने स्वयं के आंतरिक प्रोसेसर होते हैं और वे एक विशेष ऑपरेटिंग सिस्टम पर चलते हैं। यह सॉफ्टवेयर VEX V5 फर्मवेयर है और इसे VEXos कहा जाता है। अपने नए उपकरण के फर्मवेयर को अपडेट करना महत्वपूर्ण है ताकि वह सही ढंग से काम कर सके।

V5 रोबोटिक्स सिस्टम के लिए फर्मवेयर अपडेट प्रक्रिया, डिवाइस के सॉफ्टवेयर को अपडेट करने से संबंधित चरण-दर-चरण निर्देश और दृश्य तत्व दिखाती है।

अपने फ़र्मवेयर को अपडेट करने के बारे में अधिक जानकारी के लिए इन दो लेखों को देखें:

निर्देशों में सहायता

अपना पहला रोबोट बनाने के लिए कई विकल्प हैं। चाहे वह V5 क्लॉबोट हो स्टार्टर किट साथ आए थे, VEX रोबोटिक्स साइट पर पाए गए कई बिल्ड में से एक हो, या STEM लैब्स में पाए गए बिल्ड में से एक हो; अपने पहले कस्टम-डिज़ाइन किए गए रोबोट को इकट्ठा करने से पहले VEX V5 सिस्टम से खुद को परिचित करने के लिए निर्देशों के एक सेट के साथ शुरू करने की सिफारिश की जाती है

वी5 रोबोटिक्स प्रणाली के लिए चरण-दर-चरण निर्माण निर्देश, प्रमुख घटकों और संयोजन प्रक्रिया का चित्रण।

निर्माण निर्देशों का अवलोकन

रोबोट बनाने के निर्देशों के प्रकारों में से एक को बिल्ड्सकहा जाता है। कुछ को 'हीरो' बिल्डके रूप में संदर्भित किया जाता है। ये VEX रोबोटिक्स प्रतियोगिताके लिए स्टार्टर रोबोट हैं।

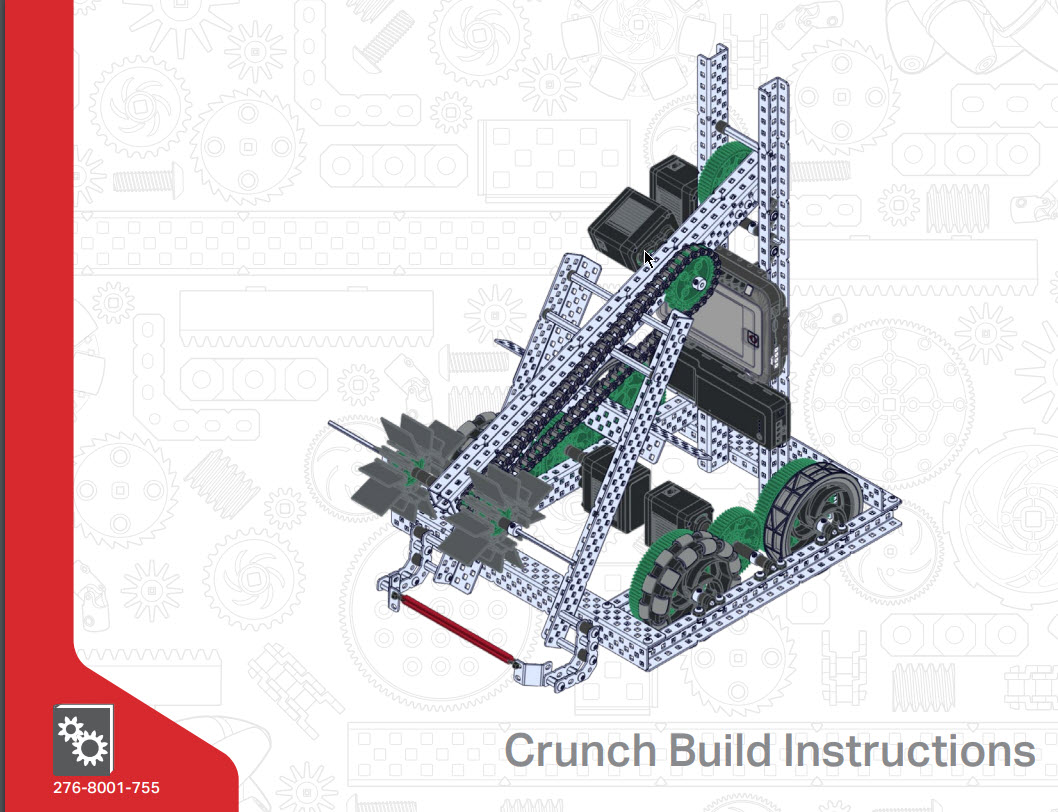

वी5 रोबोटिक्स प्रणाली के लिए चरण-दर-चरण निर्माण निर्देश, प्रमुख घटकों और संयोजन प्रक्रिया को दर्शाते हुए, उपयोगकर्ताओं को उनकी परियोजना के अगले चरणों में मार्गदर्शन करने के लिए डिज़ाइन किया गया है।

बिल्ड या तो एक मुद्रित दस्तावेज़ होता है जैसे कि क्लॉबोट वी5 बिल्ड निर्देश जोक्लासरूम स्टार्टर किट में आता है या एक .pdf जिसे VEX रोबोटिक्स साइटसे डाउनलोड किया जा सकता है।

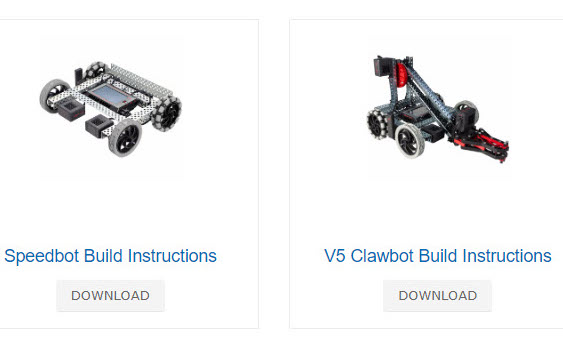

अगले चरण के अंतर्गत V5 श्रेणी विवरण के भाग के रूप में, V5 रोबोटिक्स के लिए विभिन्न निर्माण विकल्पों का चित्रण, विभिन्न विन्यासों और घटकों को प्रदर्शित करता है।

इनमें से प्रत्येक निर्माण में सहायक सुझावों का एक सेट, आवश्यक सभी भागों की एक पूरी सूची, और विस्तृत चरण शामिल हैं जो आपको निर्माण प्रक्रिया के दौरान मार्गदर्शन करेंगे।

STEM लैब निर्माण निर्देशों का अवलोकन

STEM लैब निर्माण निर्देश V5 STEM लैब्स मजेदार और शैक्षिक गतिविधियों का हिस्सा हैं। इन निर्देशों में अन्य बिल्ड में पाई जाने वाली सभी जानकारी शामिल है।

क्लॉबोट STEM लैब की छवि में रोबोटिक पंजा और शैक्षिक घटकों को प्रदर्शित किया गया है, जो V5 रोबोटिक्स श्रेणी को दर्शाता है और उपयोगकर्ताओं को उनकी सीखने की यात्रा में अगले चरणों का पता लगाने के लिए प्रोत्साहित करता है।

STEM लैब के कुछ वेब संस्करणों में अतिरिक्त नेविगेशनल सहायताएं हैं।

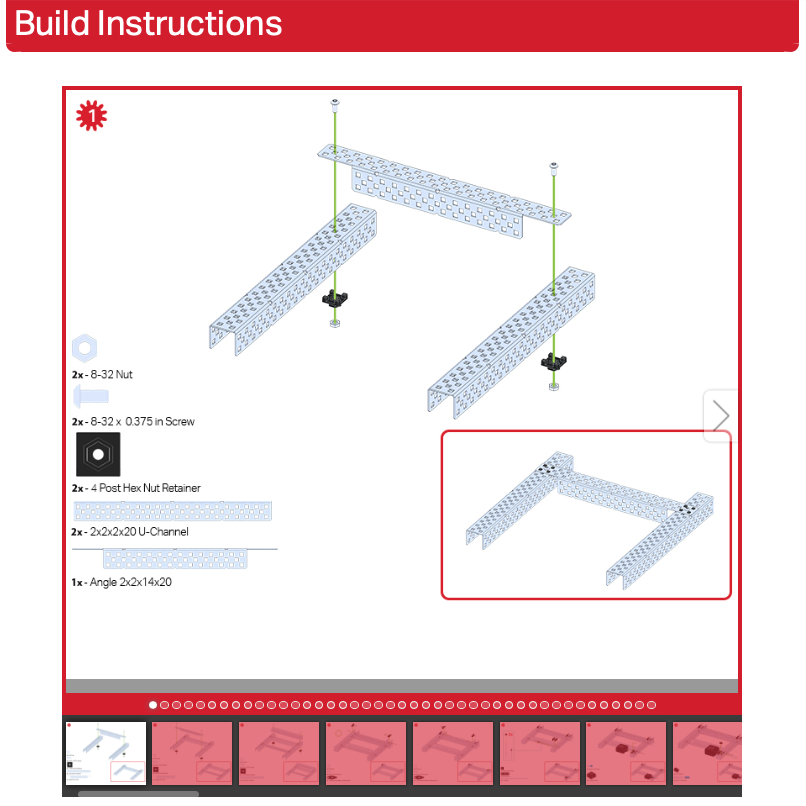

V5 श्रेणी के लिए अनुदेश नेविगेशन आरेख बनाएं, स्पष्टता के लिए लेबल वाले अनुभागों और तीरों के साथ प्रक्रिया में अगले चरणों को चित्रित करें।

स्लाइड शो इंडेक्स- एक स्लाइड का चयन करके नेविगेट करें।
स्लाइड शो मेनू बार - स्लाइड से जुड़े वृत्त का चयन करके नेविगेट करें।
अग्रिम/पीछे तीर - स्लाइड शो को एक स्लाइड आगे या पीछे ले जाता है।
STEM लैब नेविगेशन - STEM लैब के लिए नेविगेशन प्रदान करता है।

निर्माण निर्देशों का उपयोग करने के लिए उपयोगी संकेत

डिजाइन और शैक्षिक प्रक्रिया का एक महत्वपूर्ण हिस्सा गलतियाँ करना है। जब आप अपना पहला रोबोट बनाएंगे तो आप इस प्रक्रिया का अनुभव करेंगे।

यहां कुछ संकेत दिए गए हैं जो संभावित गलतियों को सीमित करने में मदद करेंगे:

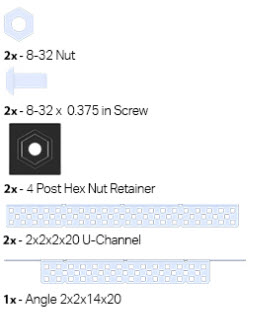

VEX V5 श्रेणी विवरण का स्क्रीनशॉट, जिसमें अगले चरणों को हाइलाइट किया गया है, जिसमें उपयोगकर्ताओं के लिए VEX रोबोटिक्स सिस्टम में आगे की खोज के लिए प्रमुख विशेषताएं और विकल्प प्रदर्शित किए गए हैं।

भागों की सूची - प्रत्येक चरण शुरू करने से पहले सभी सही भागों को इकट्ठा करना सुनिश्चित करें।

V5 श्रेणी विवरण अनुभाग का स्क्रीनशॉट जिसमें उपयोगकर्ताओं के लिए अनुसरण करने हेतु हाइलाइट किए गए विकल्पों और निर्देशों के साथ 'अगले चरण' दिखाए गए हैं, जिसमें आसान नेविगेशन के लिए साफ लेआउट और स्पष्ट पाठ शामिल है।

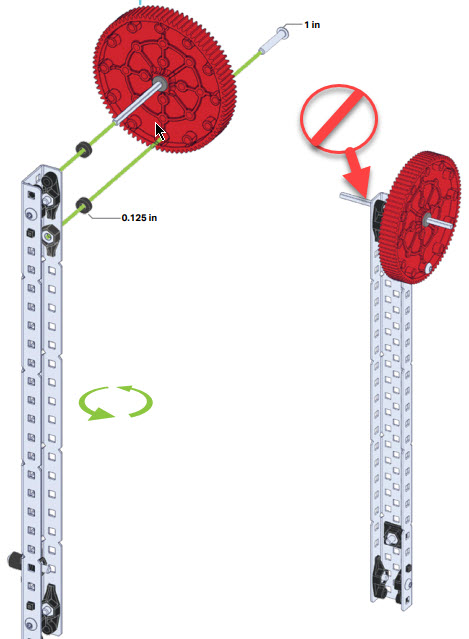

हरी रेखाएं - संयोजन के लिए कई चित्रों में हरी रेखाएं होंगी जो यह बताएंगी कि भागों को कहां रखा जाना चाहिए।

VEX V5 श्रेणी विवरण का स्क्रीनशॉट, जिसमें उपयोगकर्ताओं के लिए अगले चरणों को हाइलाइट किया गया है, जिसमें VEX रोबोटिक्स सिस्टम के साथ आगे की सहभागिता के लिए विकल्पों और निर्देशों का स्पष्ट लेआउट दिखाया गया है।

भागों का अभिविन्यास - चित्रों के भीतर भागों के अभिविन्यास पर पूरा ध्यान दें। उदाहरण के लिए, सी चैनल के गलत तरफ रखा गया गियर काम नहीं करेगा, क्योंकि यह स्मार्ट मोटर पर लगे ड्राइविंग गियर के साथ संरेखित नहीं होगा, जो गियर को चलाएगा।

V5 श्रेणी विवरण आलेख का स्क्रीनशॉट, जिसमें उपयोगकर्ताओं के अनुसरण के लिए हाइलाइट किए गए विकल्पों के साथ 'अगले चरण' अनुभाग को दर्शाया गया है, जिसमें आसान नेविगेशन के लिए साफ लेआउट और स्पष्ट शीर्षक दिए गए हैं।

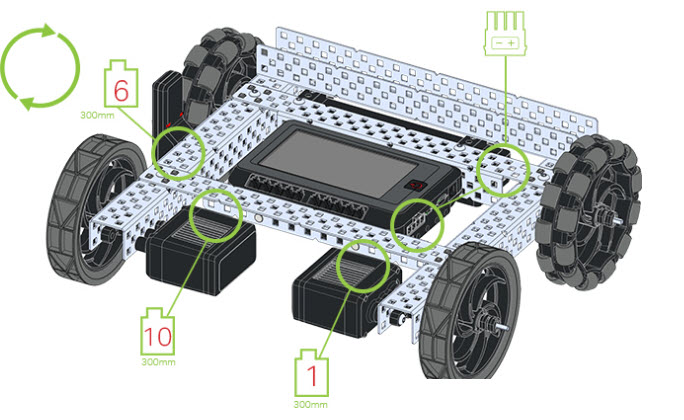

केबलों को जोड़ने के लिए संकेतन - किसी डिवाइस और V5 रोबोट ब्रेन के बीच स्मार्ट केबलों को जोड़ते समय संख्या संकेतन V5 रोबोट ब्रेन पर स्मार्ट पोर्ट संख्या को इंगित करता है, जिसमें केबल को प्लग किया जाना चाहिए।

असेंबली टिप्स

निर्माण निर्देशों में दी गई अनेक युक्तियों के अतिरिक्त, यहां कुछ अतिरिक्त सामान्य संयोजन युक्तियां दी गई हैं जो आपके पहले रोबोट के निर्माण में आपकी सहायता करेंगी।

भागों पर जानकारी

VEX V5 प्रणाली में कई अलग-अलग प्रकार के भाग हैं। अधिकांश मामलों में निर्देश सेट के स्थान पर गलत भाग प्रतिस्थापित करने से काम नहीं चलता। V5 भागों की समझ बहुत उपयोगी हो सकती है।

संरचनात्मक - संरचनात्मक धातु भागों में सी-चैनल, यू-चैनल, कोण, रेल, प्लेट और बार शामिल हैं। इन भागों को स्टील या एल्युमीनियम में जा सकता है बिल्ड्स और STEM प्रयोगशालाओं के भीतर अनुदेश सेटों को संरचनात्मक भागों में किसी संशोधन की आवश्यकता नहीं होनी चाहिए। हालाँकि, कस्टम-डिज़ाइन किए गए रोबोट के लिए संरचनात्मक भागों को काटने और/या कस्टम टुकड़ों में मोड़ने की आवश्यकता हो सकती है। अधिक जानकारी के लिए देखें, VEX V5 के लिए चेसिस - संरचना डिज़ाइन करें।
फास्टनर्स - VEX शैक्षिक रोबोट प्रणाली के पहले के संस्करणों में कसने के लिए हेक्स सॉकेट हेड के साथ स्क्रू का उपयोग किया जाता था। वी5 प्रणाली स्क्रू के शीर्ष पर स्टार सॉकेट का उपयोग करती है। स्टार सॉकेट्स में स्ट्रिपिंग की संभावना कम होती है और यह आपको स्क्रू और नट सिस्टम को मजबूती से कसने की अनुमति देता है। फास्टनरों के बारे में अधिक जानकारी के लिए देखें:
पहिए - V5 रोबोट पर उपयोग करने के लिए पहिए के लिए कई अलग-अलग विकल्प हैं। पहिये कई अलग-अलग आकारों में आते हैं और कर्षण संस्करणों या सर्वदिशात्मक गति के लिए डिज़ाइन किए गए पहियों में उपलब्ध हैं। पहियों के बारे में अधिक जानकारी के लिए देखें, ड्राइवट्रेन - VEX V5 के लिए ड्राइवट्रेन।
गियर और स्प्रोकेट - गियर और स्प्रोकेट जो स्मार्ट मोटर्स से शक्ति स्थानांतरित करने के लिए V5 रोबोट पर उपयोग किए जाते हैं, उनके दांतों की संख्या के अनुसार आकार दिए गए हैं। अधिक जानकारी के लिए देखें:
- गियर अनुपात - VEX V5 के लिए मोटर
- स्पर गियर्स - VEX V5 के लिए मोटर

चेन और टैंक ट्रेड्स को असेंबल करना

VEX V5 प्रणाली में चेन और टैंक ट्रेड्स हैं जिनका उपयोग स्प्रोकेट के साथ किया जा सकता है। इन भागों को अलग-अलग लिंकों को एक साथ जोड़कर इकट्ठा किया जाता है और इससे स्प्रोकेटों के बीच कस्टम लंबाई का उपयोग करने की अनुमति मिलती है। लिंक को दो लिंकों को एक साथ थोड़े कोण पर लाकर, एक लिंक पर छेद को दूसरे लिंक पर स्थित बॉस के साथ संरेखित करके जोड़ा जा सकता है। फिर दोनों कड़ियों को तब तक घुमाएं जब तक कि वे एक इकाई के रूप में एक साथ न जुड़ जाएं।

उच्च शक्ति श्रृंखला का उदाहरण.

टैंक ट्रेड्स का उदाहरण.

चेन/टैंक ट्रेड लिंक को अलग करने के लिए, प्रक्रिया को उल्टा करें।

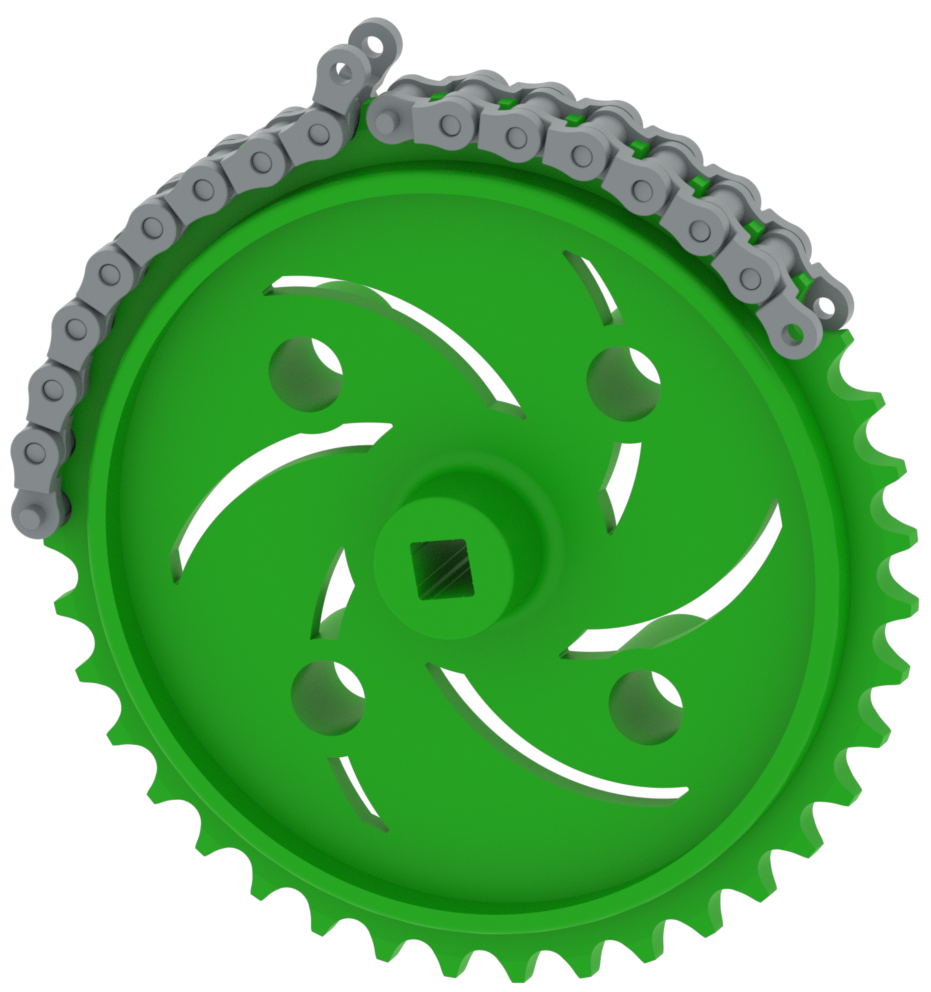

V5 स्प्रोकेट और चेन का आरेख, VEX रोबोटिक्स अनुप्रयोगों के लिए घटकों और उनकी व्यवस्था को दर्शाता है, जो अगले चरण अनुभाग में V5 श्रेणी विवरण के भाग के रूप में है।

एक तकनीक जो एक साथ जोड़े गए चेन/टैंक ट्रेड के दो सिरों को जोड़ते समय सहायक हो सकती है, वह है दोनों सिरों को जोड़ते समय चेन/टैंक ट्रेड को एक स्प्रोकेट पर रखना।

अगला क्या है?

एक बार जब आप अपना पहला रोबोट तैयार कर लें, तो अब आप उसे प्रोग्राम कर सकते हैं! VEXcode V5 के साथ कोडिंग - VEX V5 के साथ आरंभ करें लेख आपको अपने रोबोट की प्रोग्रामिंग शुरू करने में मदद करेगा।

अगला साहसिक कार्य होगा अपना स्वयं का रोबोट डिजाइन करना। जब आप अपना पहला कस्टम-डिज़ाइन किया गया रोबोट बनाना शुरू करने के लिए तैयार हों, तो निम्नलिखित लेख आपकी सहायता करेंगे:
