Lohkojen käyttö ohjainpainikkeille / ohjainsauville VEXcode V5:ssä

VEXcode V5 voi käyttää kaikkia V5-ohjaimen tietoja viittaamalla painikkeisiin ja akseleihin niiden kuvailluilla nimillä.

Painikkeiden ja ohjaussauvojen sijainnit ja nimet

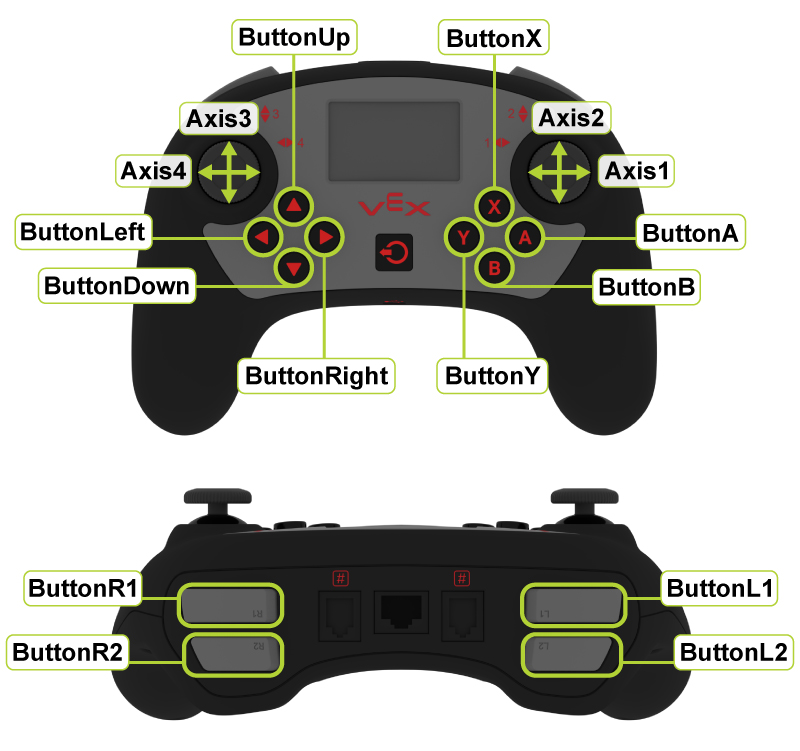

Katso seuraava kuva, joka kuvaa painikkeiden ja ohjaussauvojen sijainnin sekä niiden oikeat nimet:

Kaksi kaaviota V5-ohjaimesta, jossa on merkittynä sen painikkeet ja ohjaussauvat. Yllä on näkymä ohjaimen etuosasta, jossa vasemman joystickin akselit on merkitty numeroilla 3 ja 4. Vasemman joystickin alapuolella olevat neljä nuolipainiketta on merkitty nimillä ButtonUp, ButtonRight, ButtonDown ja ButtonLeft. Oikean joystickin akselit on merkitty numeroilla 1 ja 2. Oikean joystickin alapuolella olevat neljä pyöreää painiketta on merkitty nimillä ButtonA, ButtonB, ButtonY ja ButtonX. Alla on näkymä ohjaimen yläosasta, josta näkyvät olkapainikkeet. Ohjaimen vasemmalla puolella olevat kaksi painiketta on merkitty L1:ksi ja L2:ksi, ja ohjaimen oikealla puolella olevat kaksi painiketta on merkitty R1:ksi ja R2:ksi.

Painikkeet palauttavat arvot:

  • 1 - Painettu
  • 0 - Ei painettu / vapautettu

Ohjaussauvan akseli palauttaa arvot välillä -100 - +100, kun se on keskitetty nollaan.

Lohkot, jotka sisältävät ohjainpainikkeita ja ohjaussauvoja

VEXcode V5:ssä ohjelmoitaessa painikkeiden ja ohjaussauvan nimien sekä niiden sijainnin ohjaimessa ymmärtäminen auttaa määrittämään, mitä lohkoa tulisi käyttää. Ohjain on ensin konfiguroitava ennen kuin lohkot, mukaan lukien ohjain, näkyvät. Napsauta tästä saadaksesi lisätietoja lohkoista:

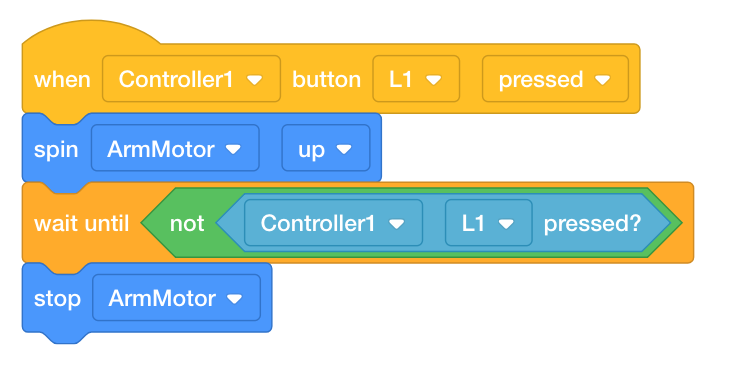

VEXcode V5 estää projektin, joka pyörittää käsivarren moottoria, kun ohjaimen L1-painiketta painetaan. Projektissa lukee: Kun Controller1-painiketta L1 painetaan, ArmMotor pyörii, odotetaan, kunnes Controller1-painiketta L1 ei paineta, ja pysäytetään sitten ArmMotor.

Muita rekisterinpitäjiä koskevia artikkeleita

Lisätietoja ohjaimen käytöstä on seuraavissa artikkeleissa:
