Descripción general del paquete de aula VEX AIM

El paquete para el aula AIM incluye todo lo que necesita para comenzar a enseñar con VEX AIM en su entorno. Comprender qué componentes están incluidos en un paquete y cómo se empaquetan en las bolsas de almacenamiento es útil al comenzar. Este artículo proporcionará una descripción general de los contenidos de un paquete para el aula, que puede usarse como referencia en el aula.

Este artículo describe cada pieza del paquete VEX AIM Classroom, organizada por su ubicación dentro de la bolsa, y proporciona la siguiente información en forma de tabla, de izquierda a derecha:

  • Parte: Este es el nombre de la parte. Utilice esto como referencia cuando trabaje con VEX AIM.
  • Foto: Esta es una imagen de la pieza. Utilice esto como referencia al sacar y guardar materiales en el aula.
  • Cantidad: Esta es la cantidad de cada pieza proporcionada. Utilice esto para asegurarse de tener la cantidad correcta de piezas en cada ubicación.
  • Propósito: Esta columna proporciona información sobre cómo la parte o partes de esa sección se pueden utilizar con el robot o en los recursos curriculares.
  • Ubicación: Esta es una imagen de la sección de la bolsa o caja donde se puede encontrar la pieza. Esta información puede ser útil al desembalar o volver a empaquetar el producto en la bolsa.
    • Algunas piezas se encuentran debajo de otras en el paquete. Se incluirán notas para explicar dónde se encuentran determinados elementos.
    • Seleccione la imagen para ampliar.

Un paquete para el aula AIM que muestra todo el contenido de la bolsa. Desde la parte superior izquierda, trabajando en el sentido de las agujas del reloj, la imagen muestra una bolsa, 6 kits AIM en cajas de plástico, 3 campos con paredes para construir, un póster de aula, dos cargadores múltiples, dos llaves Allen, un juego completo de elementos de repuesto y su bolsa de almacenamiento con cierre y 6 cables USB-C adicionales.

Kit AIM

Cada robot codificador VEX AIM viene en su propio estuche de almacenamiento de plástico, como un kit. Hay seis kits AIM en total en cada paquete. Esta sección ofrece una descripción general de lo que se incluye en cada estuche de almacenamiento del kit. Tenga en cuenta que los estuches tienen un inserto de plástico moldeado para mantener todos los componentes organizados.

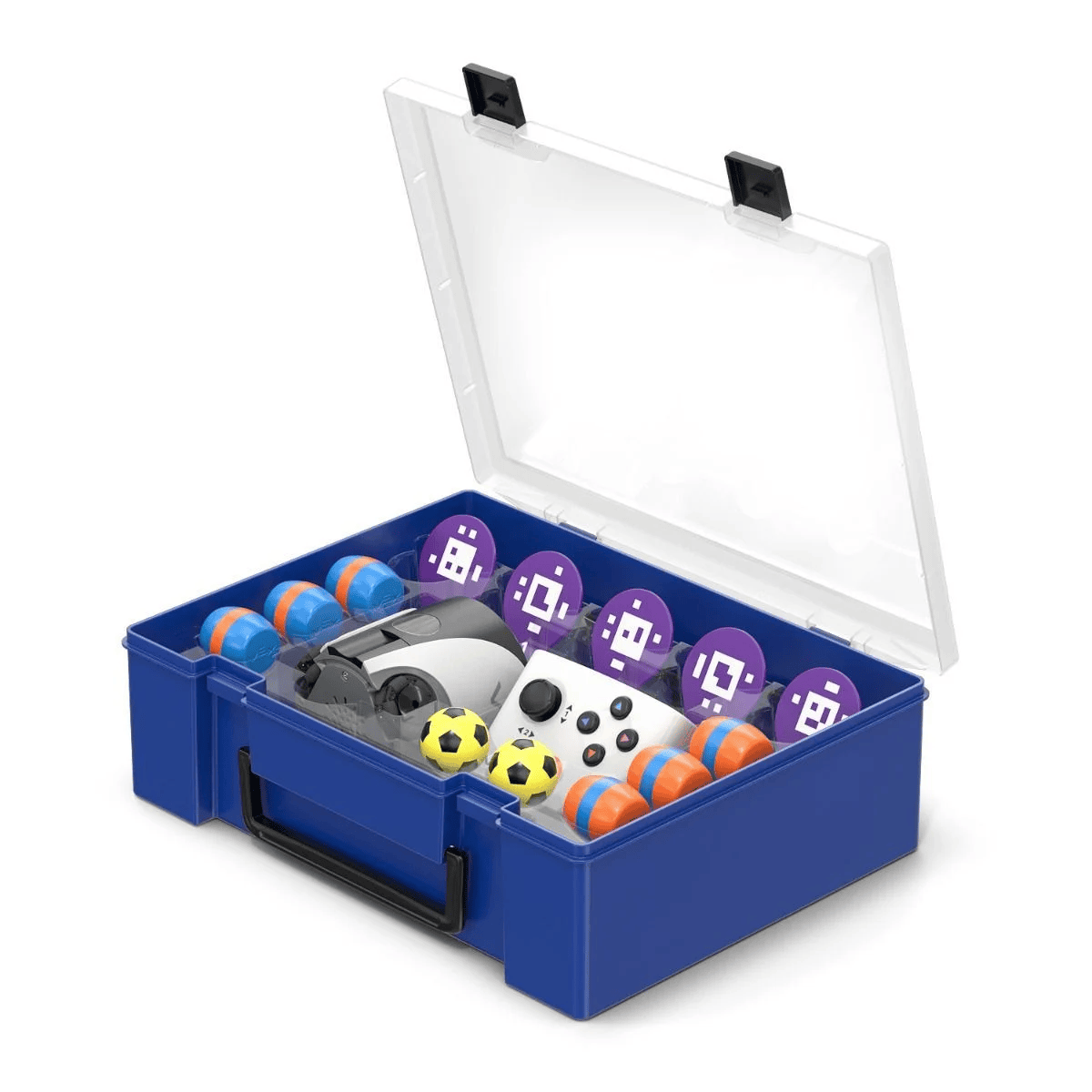

Una caja del kit AIM con la tapa abierta que muestra todos los componentes ubicados en el organizador de plástico moldeado.

Parte Foto Cantidad Objetivo Ubicación

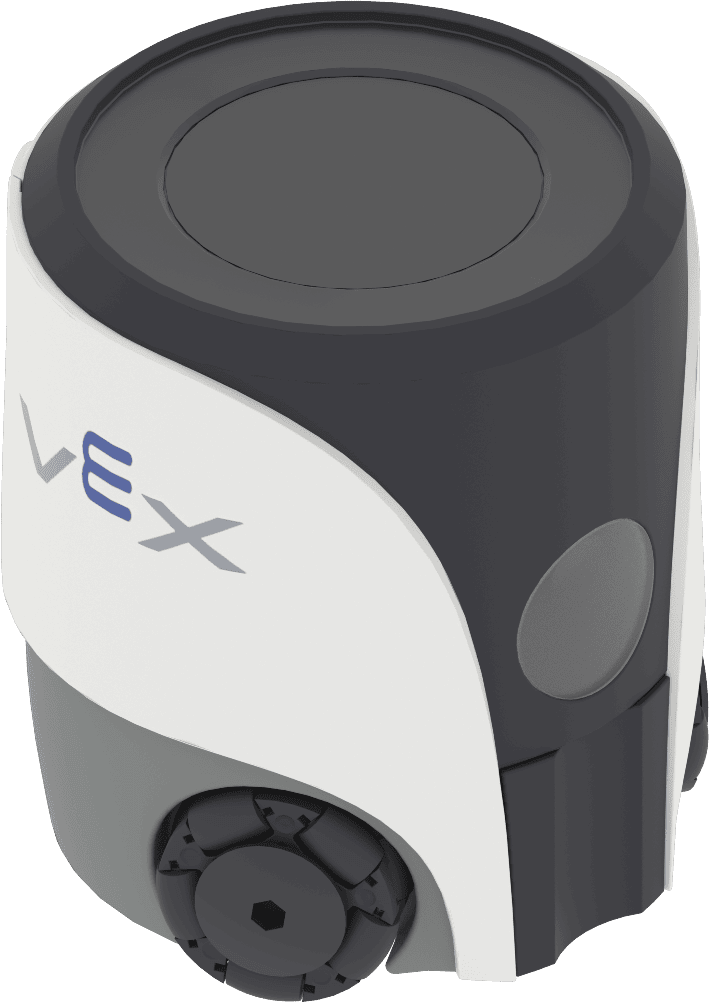

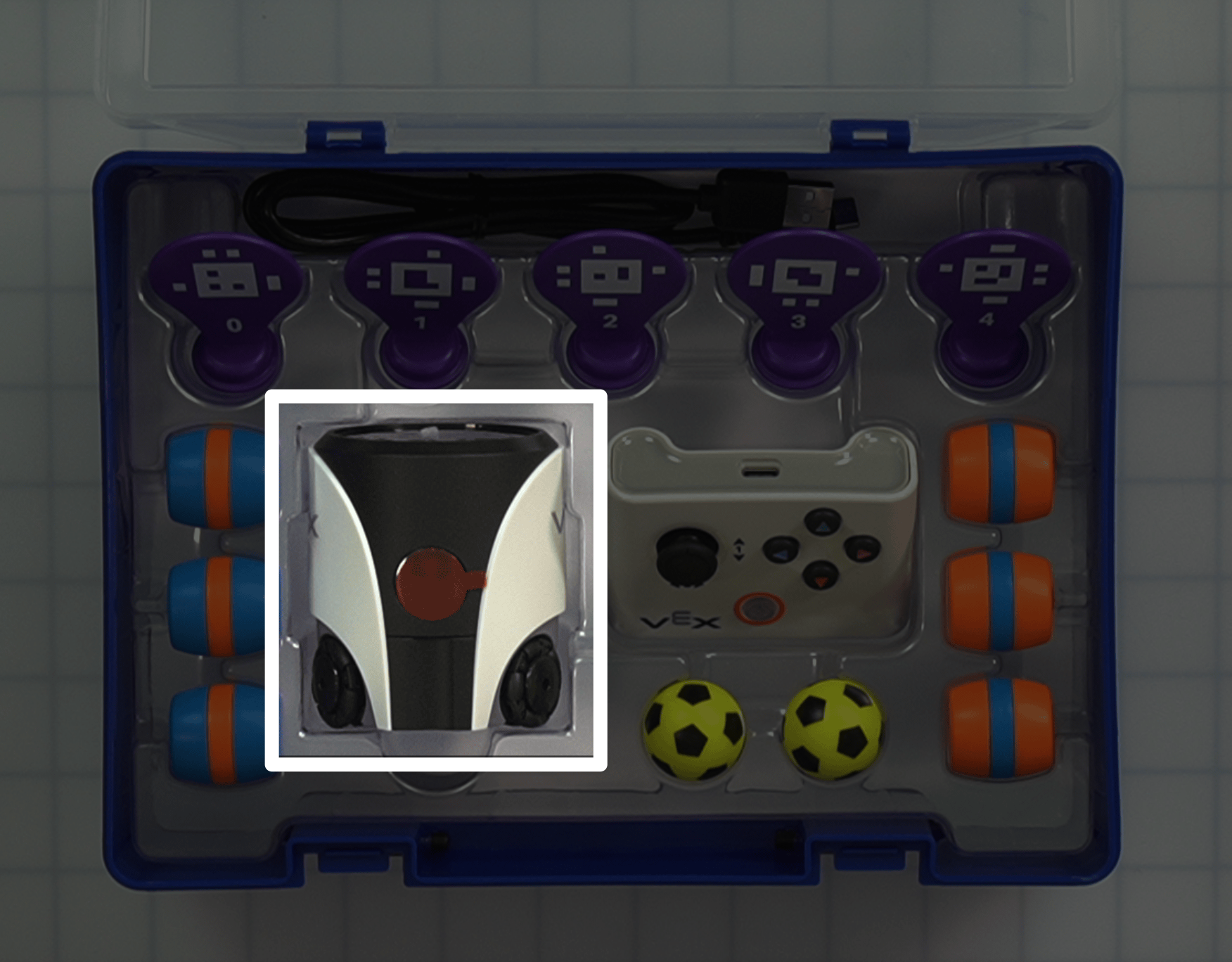

Robot codificador VEX AIM Un robot codificador VEX AIM 1 Se utiliza para realizar actividades y desafíos de VEX AIM. Una vista de arriba hacia abajo de un kit AIM abierto, con el robot resaltado en el centro del lado izquierdo de la caja.

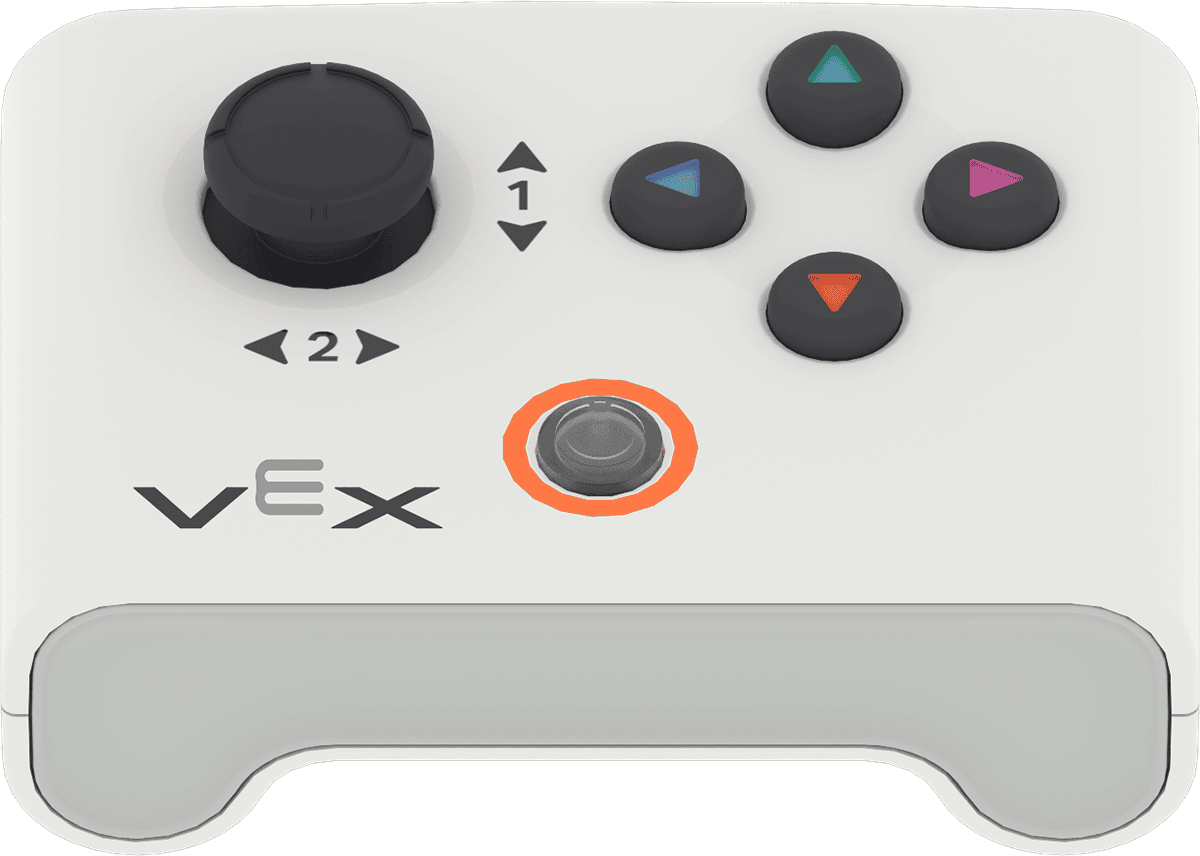

Controlador de un solo joystick Un controlador VEX AIM de un solo joystick 1 Se utiliza para controlar de forma remota el robot.

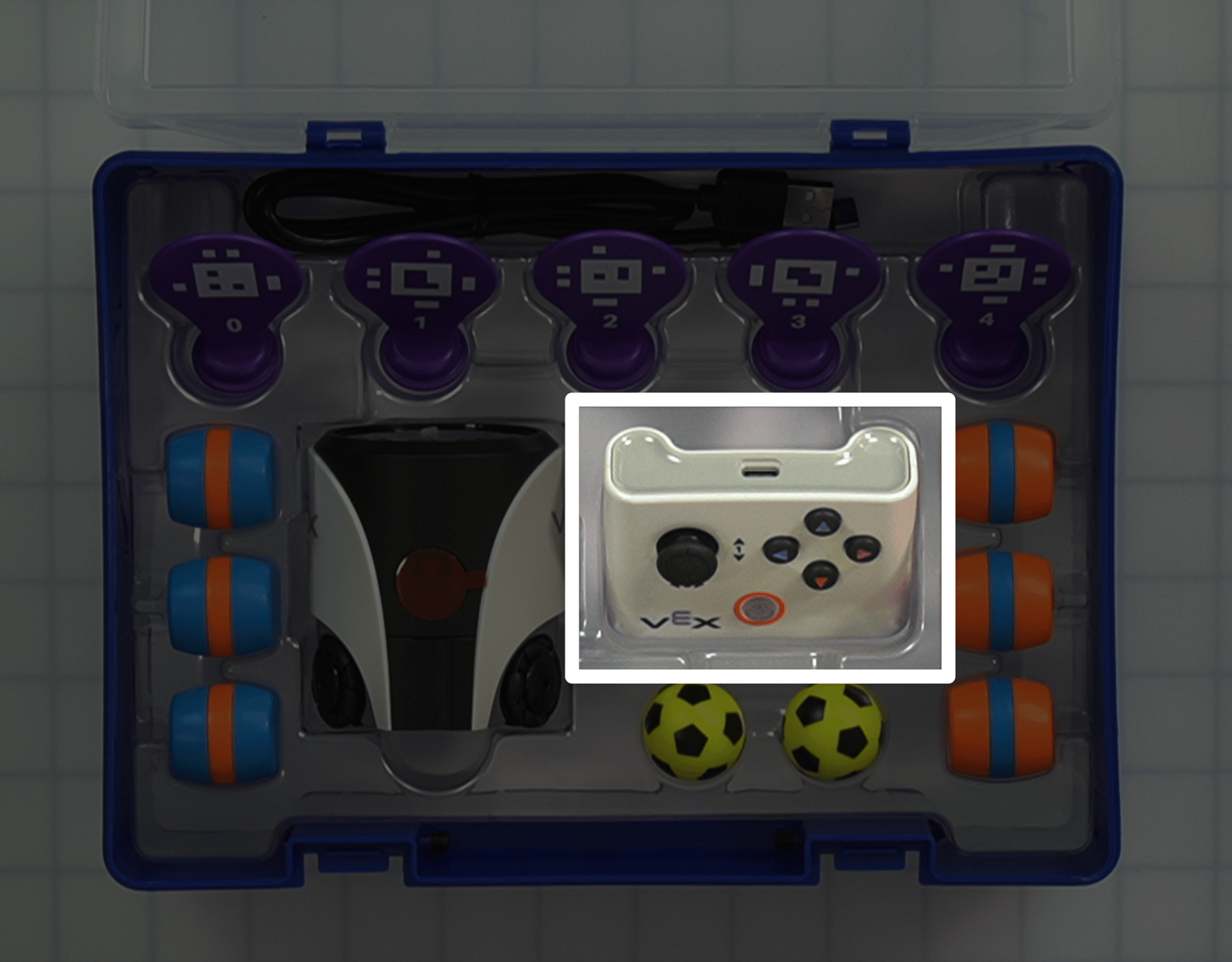

La misma imagen que la anterior en esta columna, con el controlador resaltado en el centro derecho del cuadro.

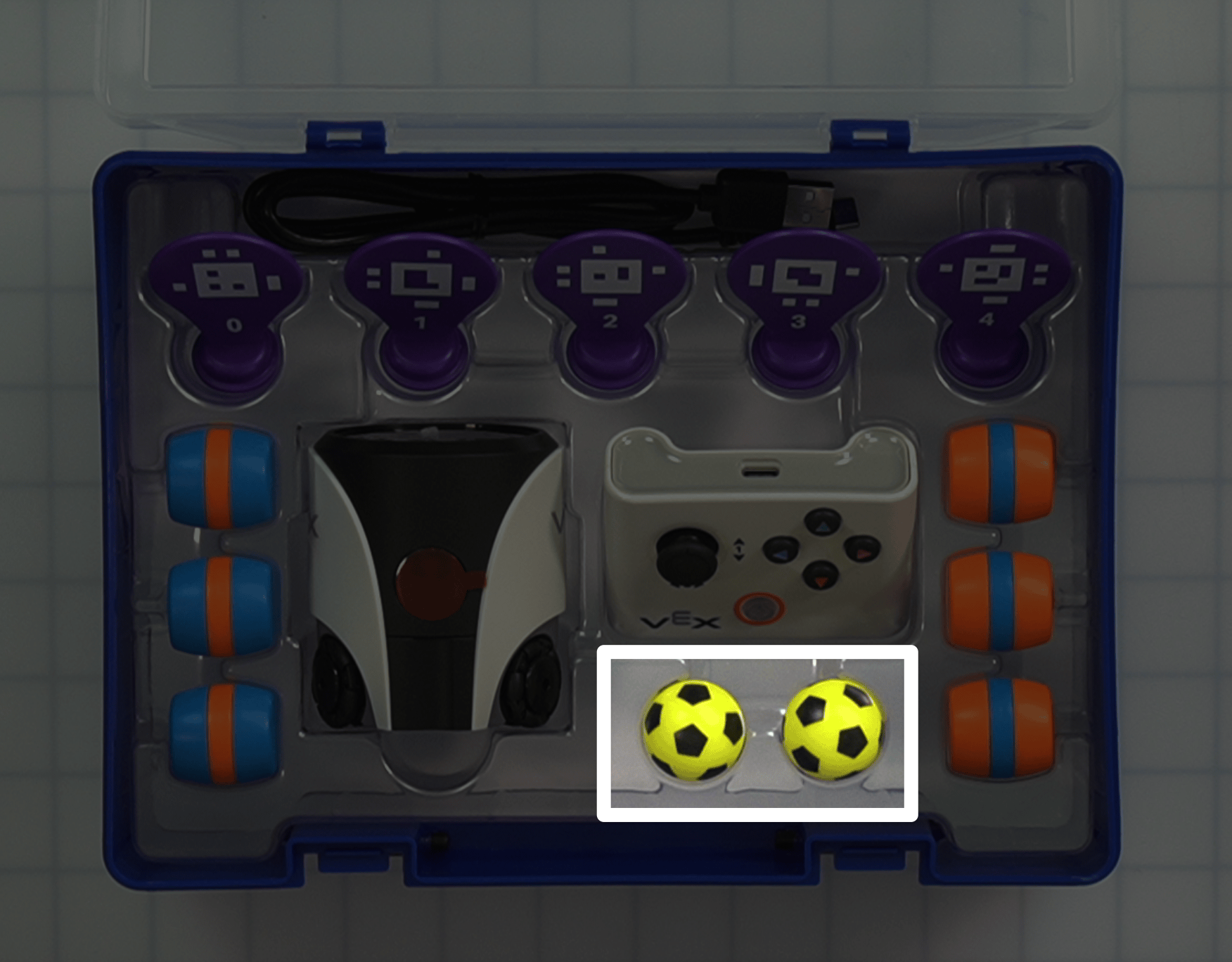

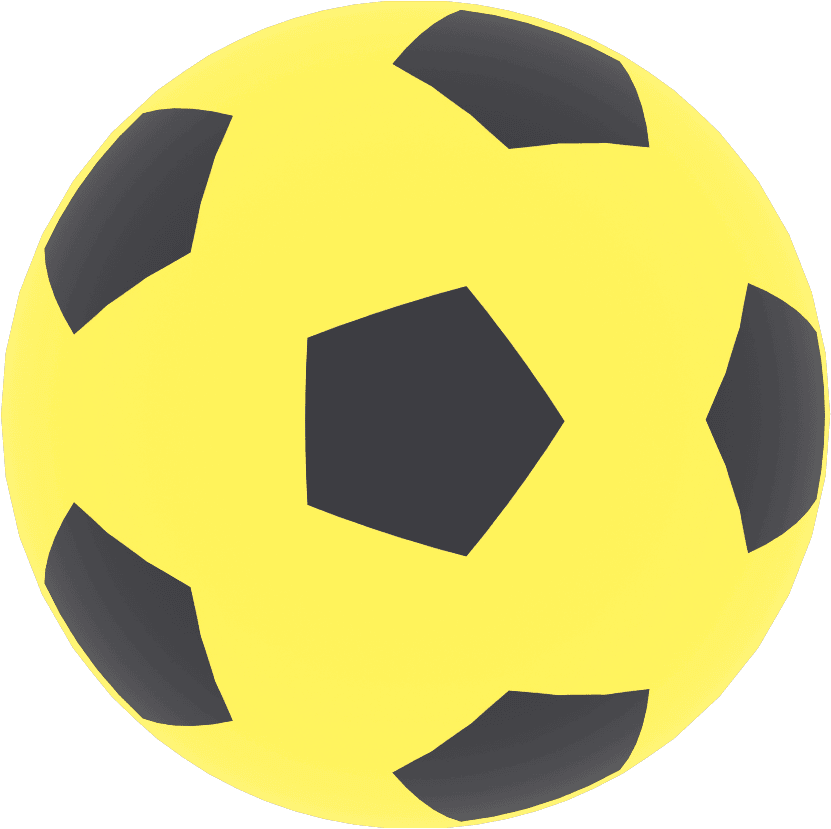

Balones deportivos Un balón deportivo de color amarillo y negro con un patrón de balón de fútbol. 2 Objetos que pueden ser manipulados por el pateador del robot. La misma imagen que la anterior en esta columna con los dos balones deportivos resaltados debajo del controlador, en el centro a la derecha del cuadro.

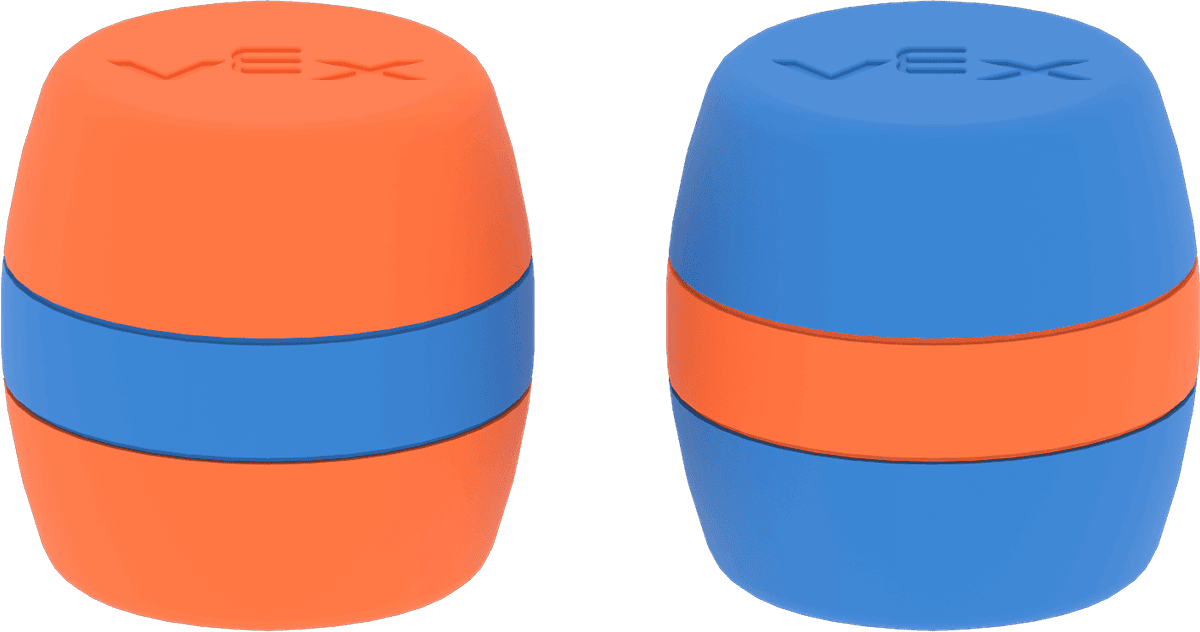

Barriles A la izquierda hay un barril naranja con una raya azul alrededor del centro, a la derecha hay un barril azul con una raya naranja alrededor del centro.

3 azules

3 naranjas

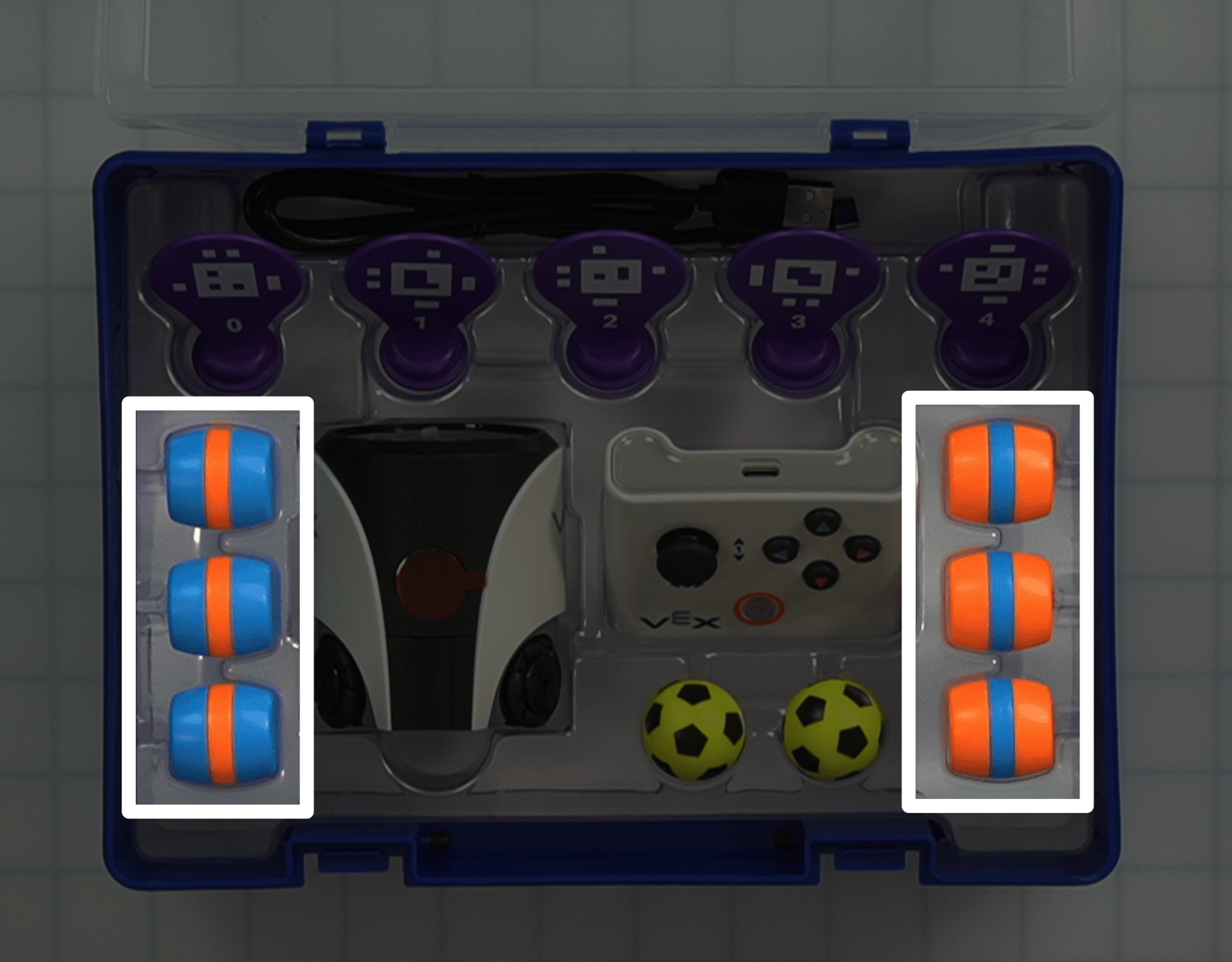

 Objetos que pueden ser manipulados por el pateador del robot. La misma imagen que la anterior en esta columna con los tres barriles azules a lo largo del lado izquierdo de la caja y los tres barriles naranjas a lo largo del lado derecho de la caja, resaltados.

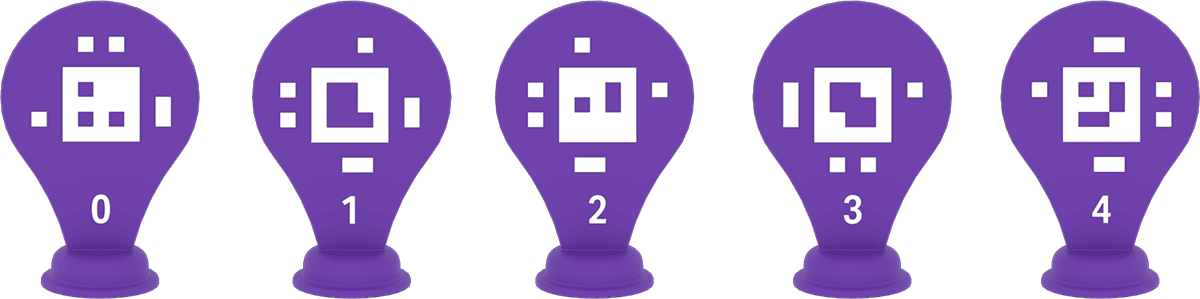

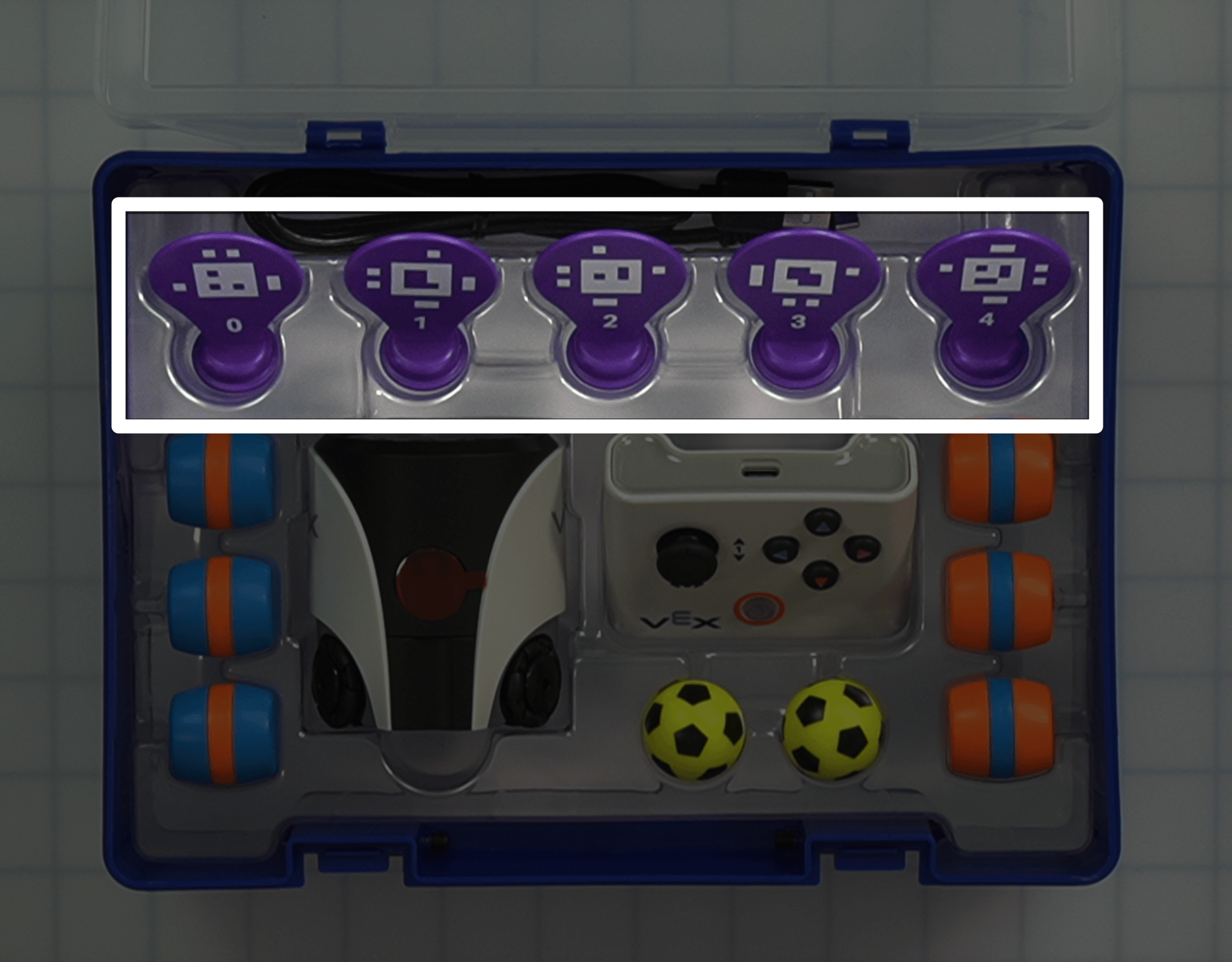

Señales AprilTag (ID 0-4) Un juego de 5 soportes morados con tapas redondeadas, con identificaciones de etiqueta de abril impresas en cada uno. Hay 5 en total, cada uno con una identificación de etiqueta de abril del 0 al 4 de izquierda a derecha. 1 de cada ID (5 en total) Se utilizan como marcadores de ubicación con la visión de inteligencia artificial del robot. La misma imagen que la anterior en esta columna, con los cinco carteles de etiqueta de abril de color morado resaltados en la fila superior del cuadro, encima del robot y el controlador.

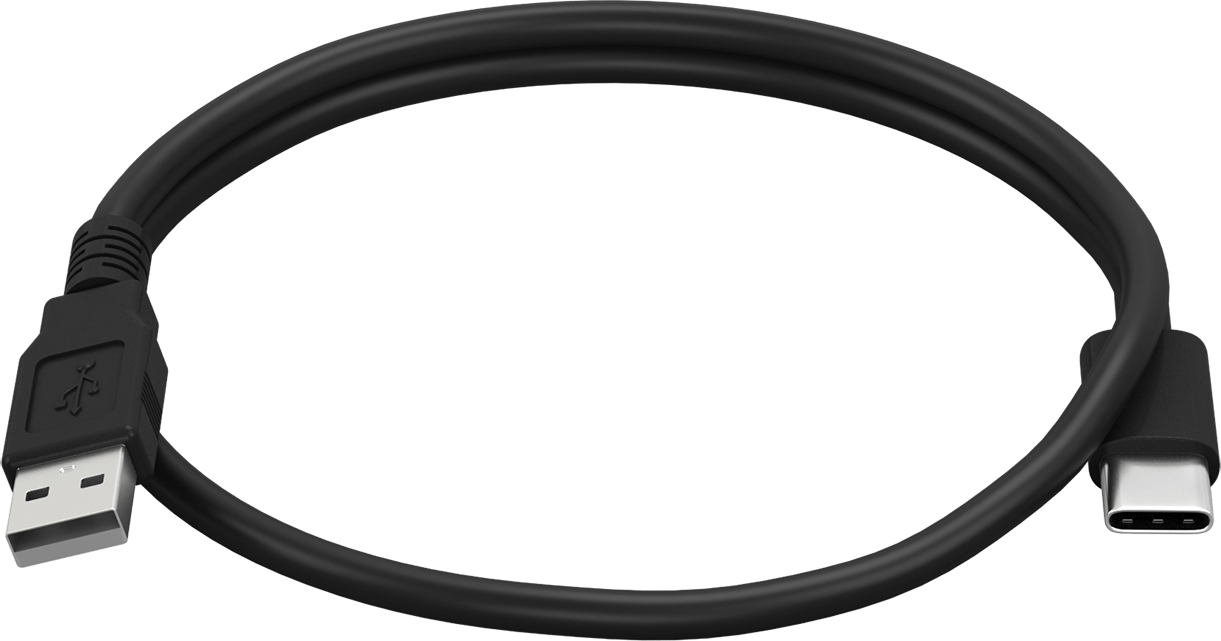

Cable USB (CA) 1 m Un cable USB-C enrollado, que muestra un conector USB-A a la izquierda y un conector USB-C a la derecha. 1 Para conectar el robot a una computadora. También se utiliza para cargar el robot y el controlador.

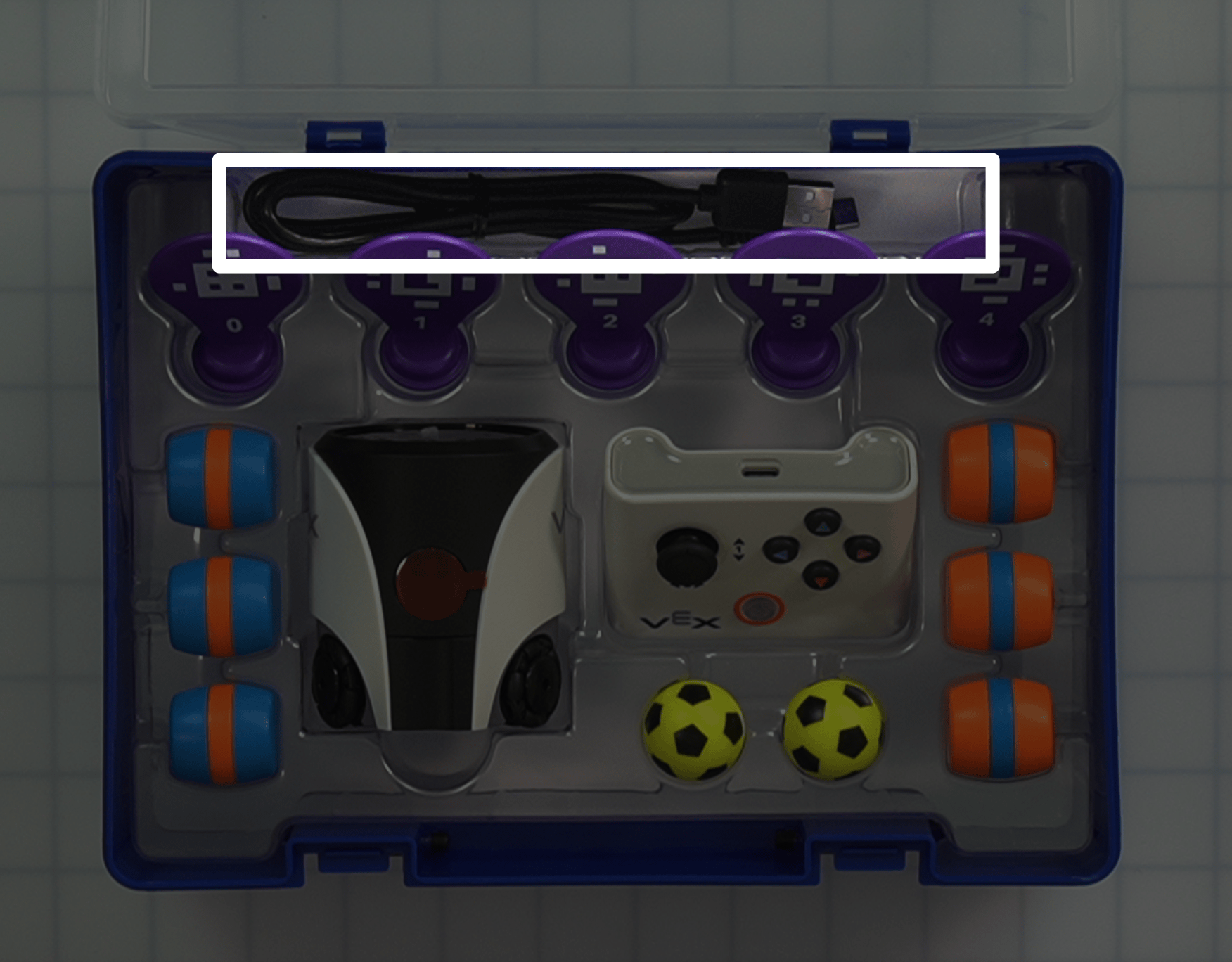

La misma imagen que la anterior en esta columna, con el cable USB resaltado detrás de los signos de etiqueta de abril en el borde superior de la caja.

Nota:El cable USB se encuentra detrás de los identificadores de AprilTag y en un recorte del revestimiento plástico del kit.

En la bolsa del paquete

Además de los kits AIM apilados en la bolsa, se empaquetan materiales adicionales para facilitar su almacenamiento y transporte.

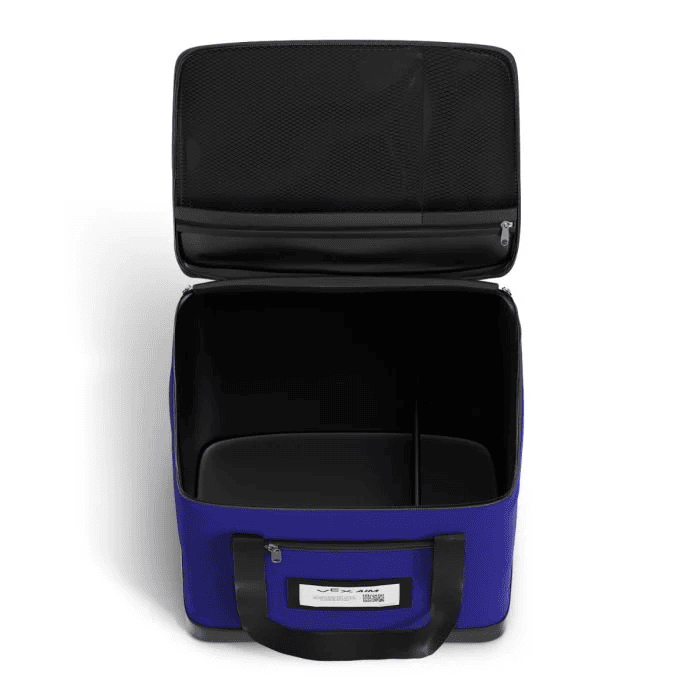

Se muestra una bolsa VEX AIM Bundle vacía abierta y con el compartimento con cierre en la tapa cerrado.

Parte Foto Cantidad Objetivo Ubicación

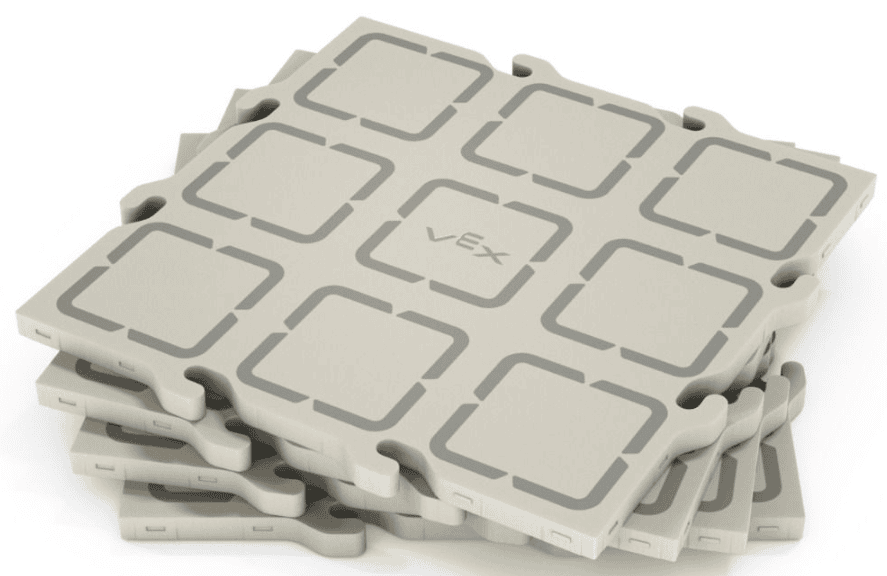

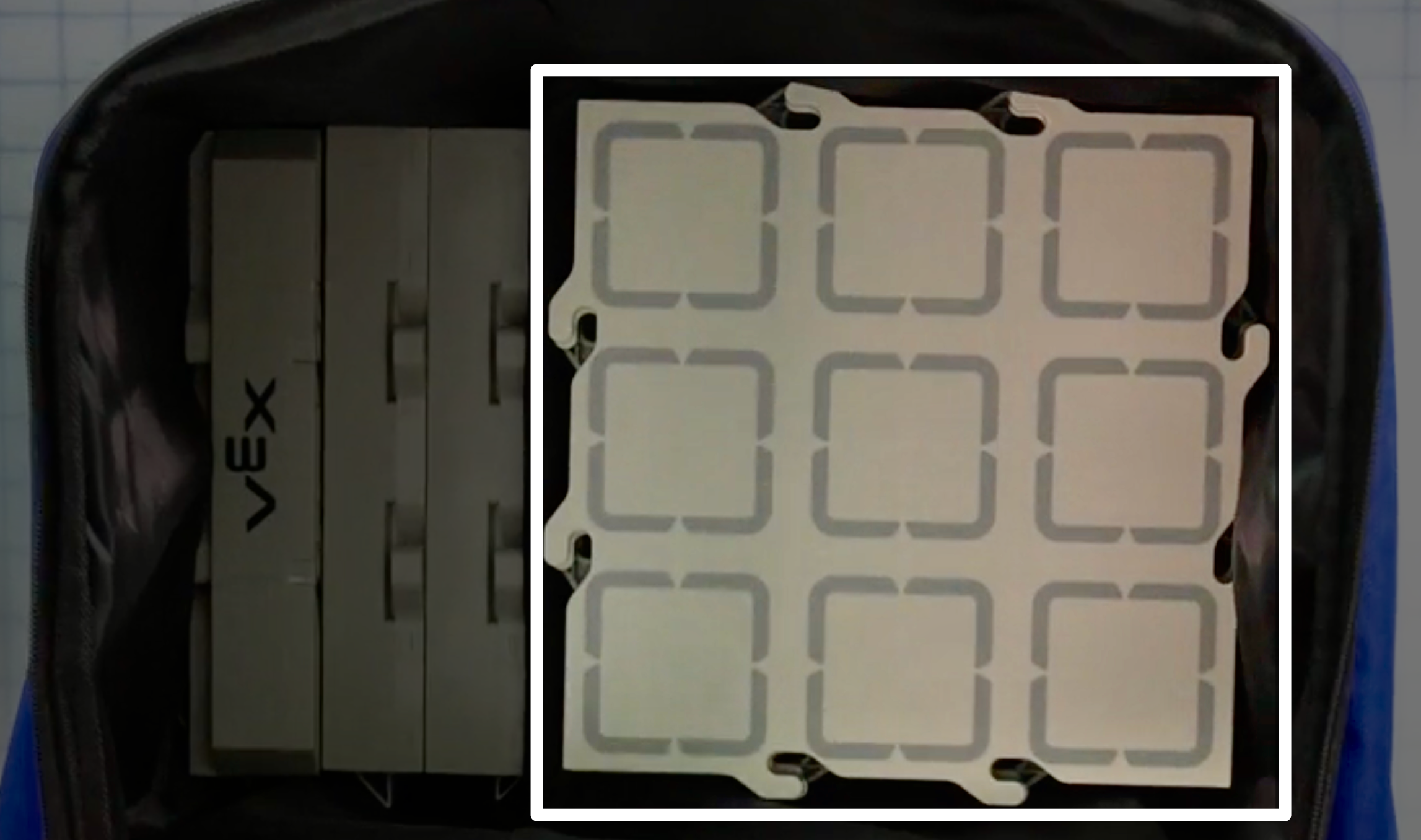

Azulejos de campo Una pila de cuatro fichas de campo VEX 123/AIM. 12 Superficies para que el robot se mueva. Un campo consta de 4 fichas. Una vista de arriba hacia abajo de la bolsa del paquete con los kits de robot AIM retirados, resaltando la pila de fichas de campo en el lado derecho.Nota: Las fichas de campo se encuentran debajo de los 6 kits en la parte inferior de la bolsa.

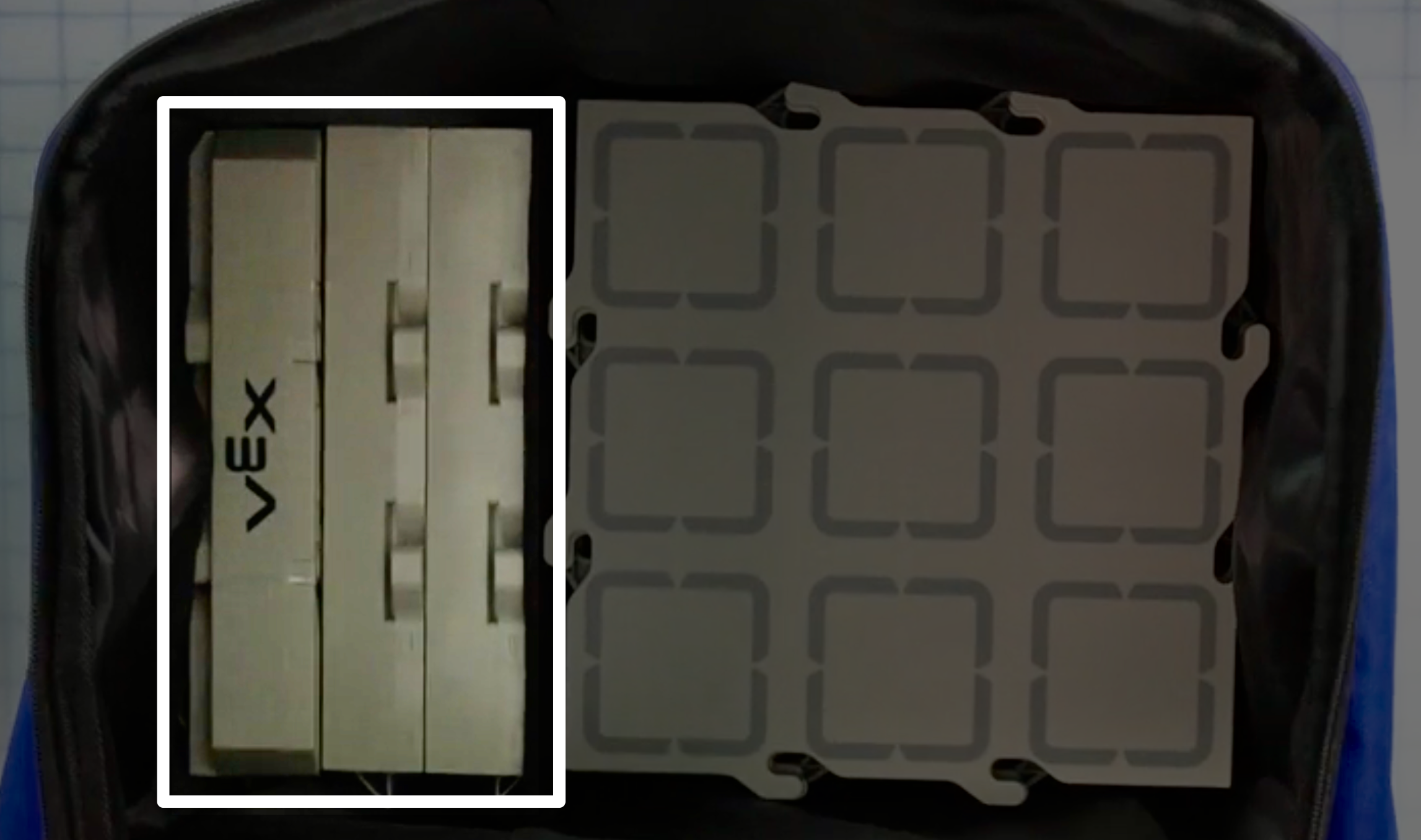

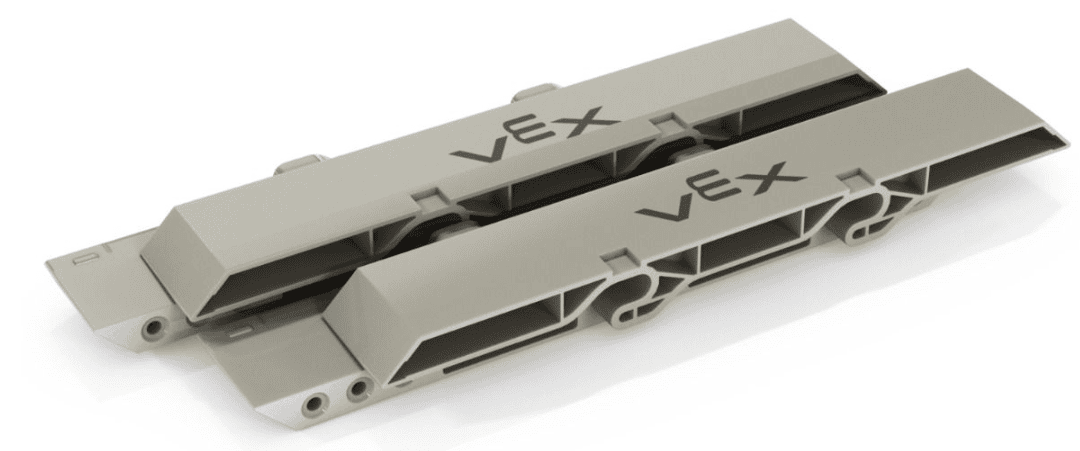

Muros de campo Una pila de 4 muros de campo VEX 123/AIM. 24 Crea una barrera alrededor del borde de un campo AIM. Un campo tiene 8 muros alrededor del perímetro. La misma imagen que la anterior en esta columna, resaltando los Muros del Campo ubicados en el lado más estrecho a la izquierda.Nota: Las paredes de campo se encuentran debajo de los 6 kits en la parte inferior de la bolsa.

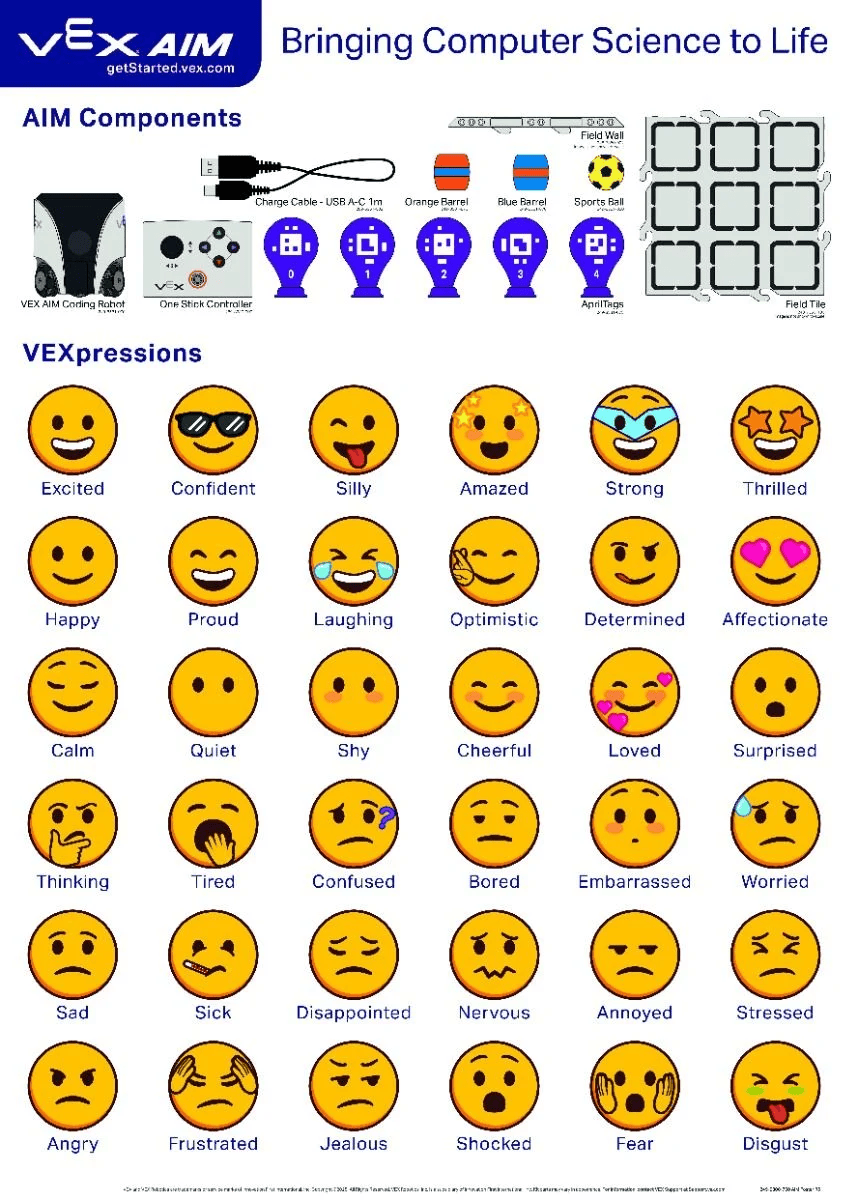

Póster de piezas El póster de piezas VEX AIM. 1 Recurso de aula para mostrar las piezas de un Kit y todos los emojis disponibles. Una vista de arriba hacia abajo de la bolsa al abrirla por primera vez, mostrando el póster doblado encima de los kits de robot AIM.Nota: El póster se encuentra en la parte superior de los kits dentro de la bolsa cuando se abre por primera vez.
Concentrador de carga USB (4 puertos, 48 W) 228-7756_concentrador_de_carga_usb_4-puertos_48w_rqc_rev1.jpg 2 Se utiliza para cargar varios robots o controladores a la vez.

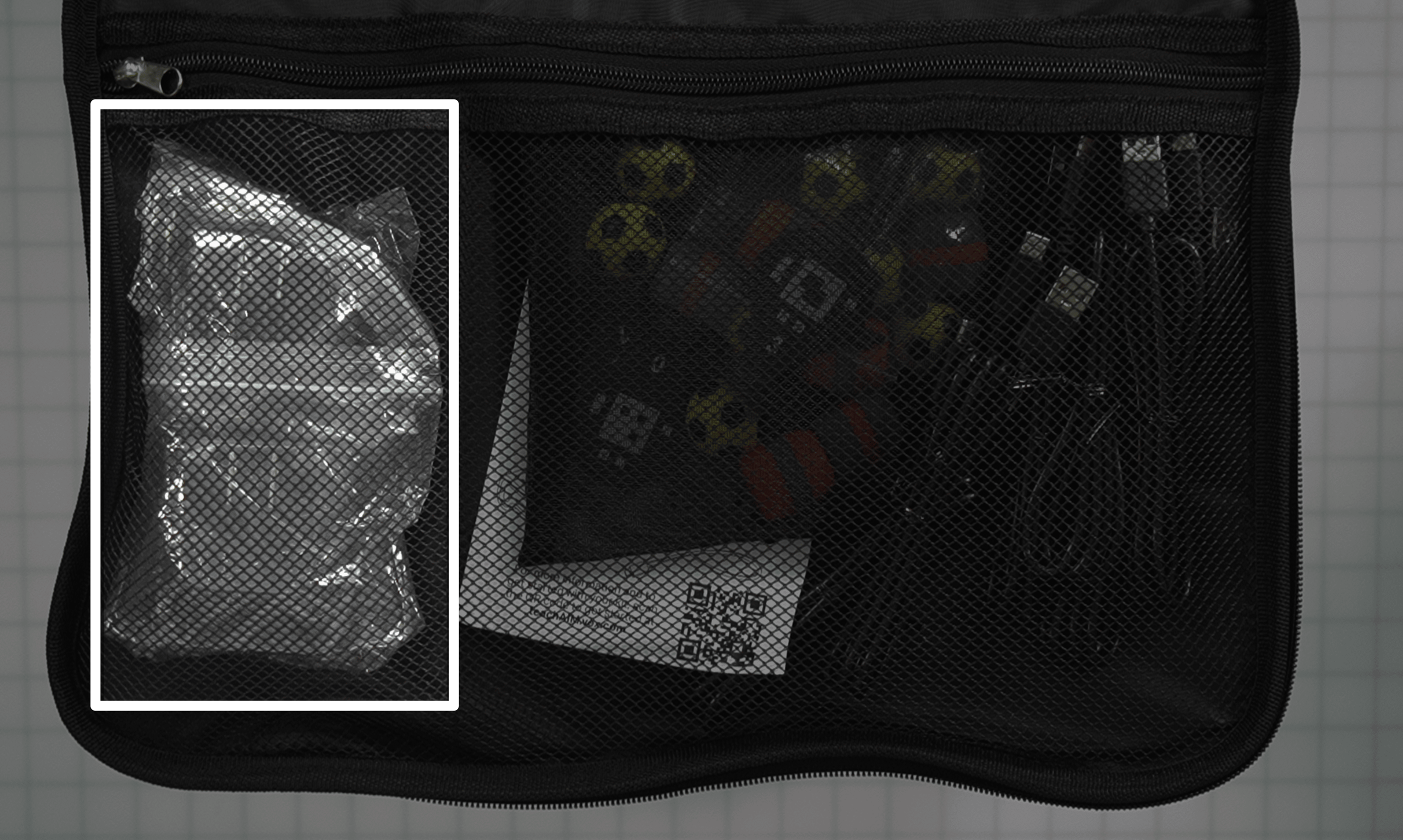

Vista de arriba hacia abajo del compartimento con cremallera en la tapa de la bolsa. Los cargadores USB de 4 vías están resaltados en el lado izquierdo, en la sección estrecha del bolsillo con cremallera.

Nota: Ubicado en el compartimento con cremallera en la tapa del bolso.
Cables USB adicionales (CA) 1 m Un cable USB-C enrollado, que muestra un conector USB-A a la izquierda y un conector USB-C a la derecha. 6 Cables adicionales para conectar y cargar robots y controladores.

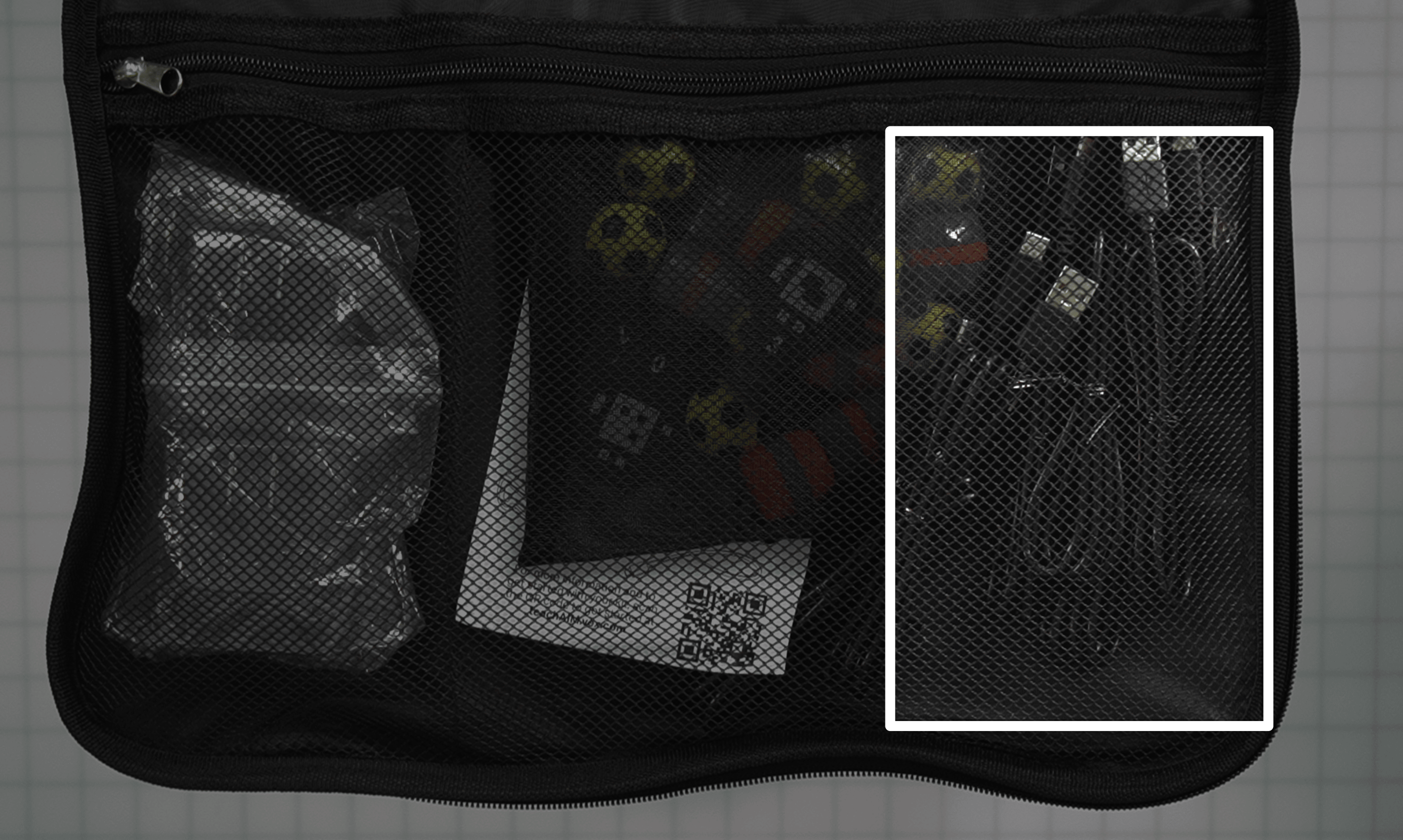

La misma imagen que la anterior en esta columna, con seis cables USB enrollados individualmente en el extremo derecho del lado grande del bolsillo con cremallera.

Nota: Ubicado en el compartimento con cremallera en la tapa del bolso.

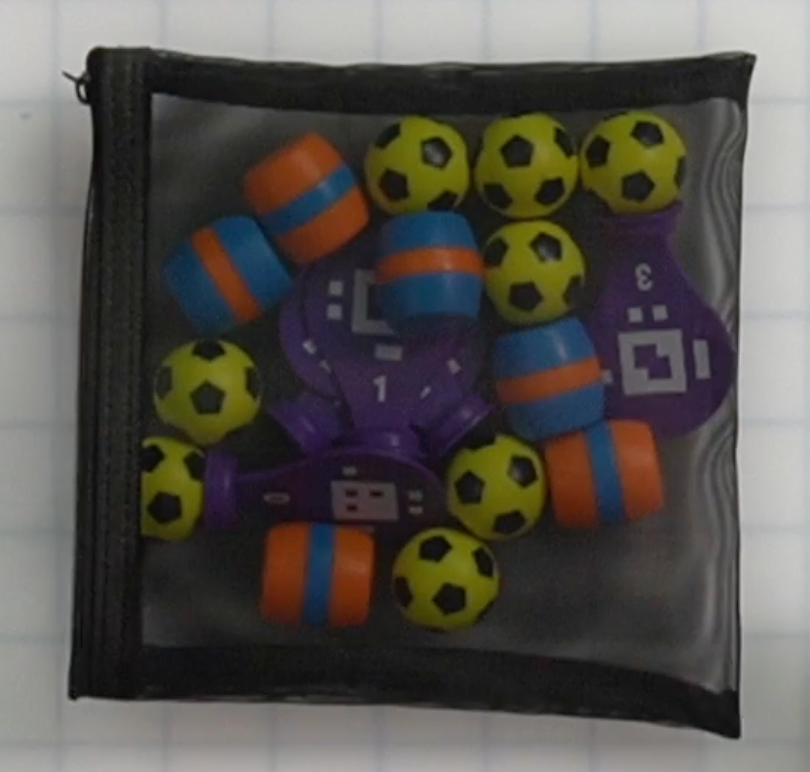

Bolsa de accesorios La bolsa de accesorios incluida en el paquete es una bolsa con cremallera que contiene objetos en su interior. 1 bolsa con cremallera

Para reemplazar objetos o mantener robots según sea necesario.

La bolsa contiene:

8 pelotas deportivas; 3 barriles azules y 3 naranjas; identificaciones AprilTag del 0 al 4; 2 llaves Allen

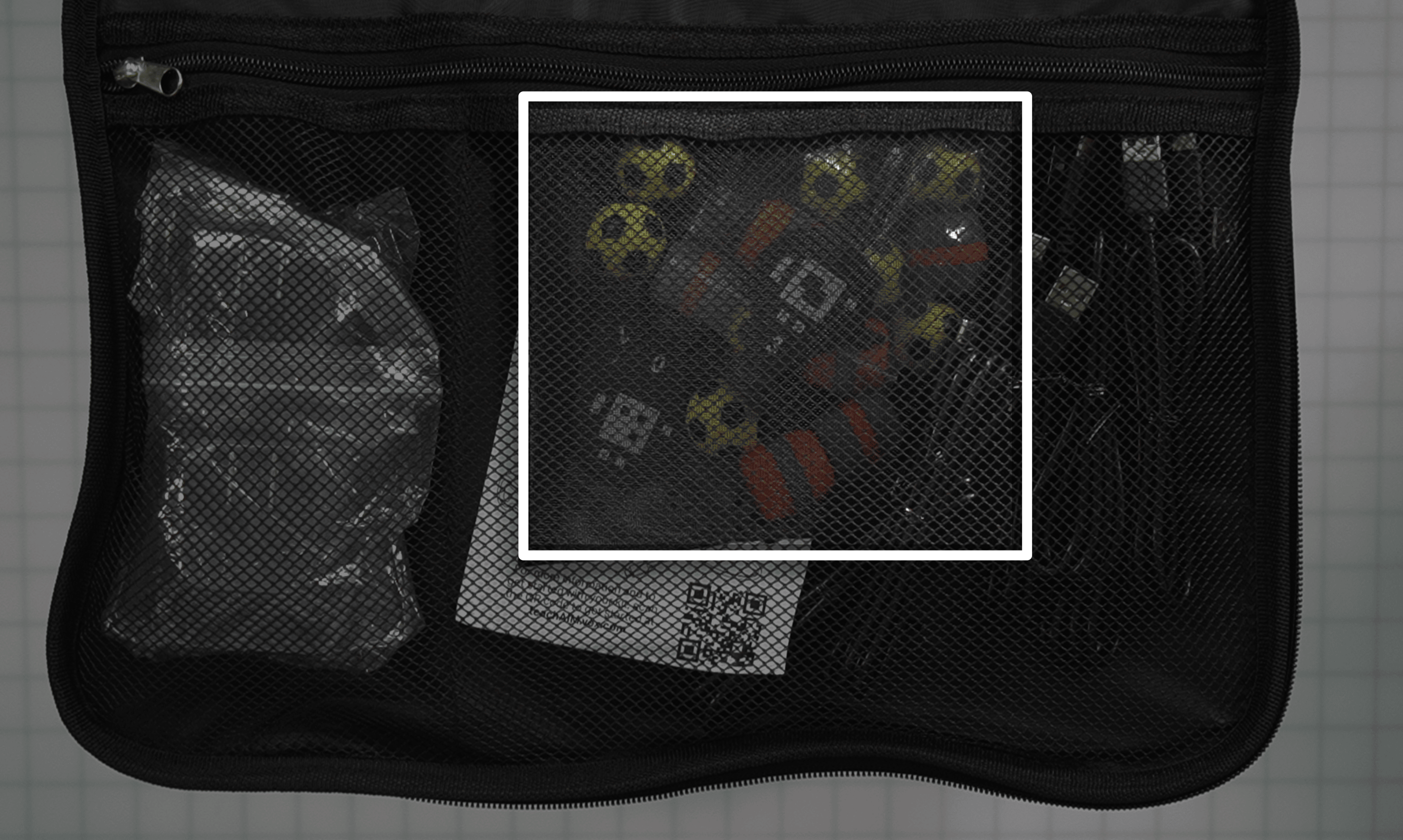

La misma imagen que la anterior en esta columna, mostrando la bolsa con cremallera con accesorios resaltados en el centro del bolsillo con cremallera, en la sección más grande a la derecha.

Nota: Ubicado en el compartimento con cremallera en la tapa del bolso.

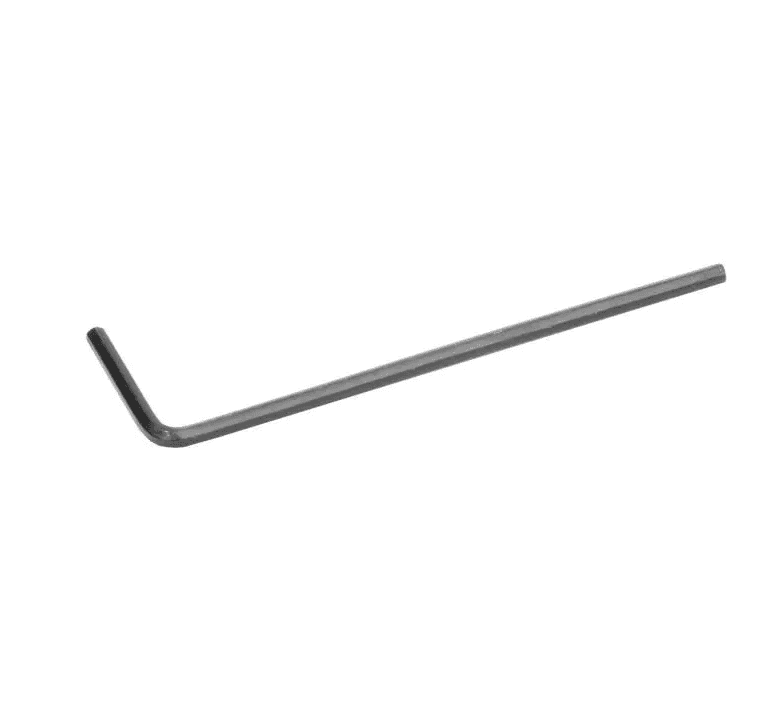

llaves Allen

Una llave Allen.

2

 Para quitar las ruedas del robot si es necesario. Vea este artículo para obtener más información. En la bolsa de accesorios con los objetos de repuesto.

Próximos pasos con tu paquete

Una vez que tenga sus materiales y sepa dónde y cómo empaquetarlos en la bolsa, puede preparar sus kits VEX AIM para que los estudiantes los usen.
