Aktualisieren der VEX IQ-Firmware (1. Generation) mit dem VEXos-Dienstprogramm – VEX-Bibliothek

Verwenden Sie VEX IQ (2. Generation) mit App-basiertem VEXcode IQ? Siehe diesen Artikel.

VEX IQ Smart-Geräte, einschließlich Brain, Controller, Smart Motor und Sensoren, enthalten ihre eigenen internen Prozessoren und führen eine spezielle Software namens Firmware aus. Die VEX IQ Firmware heißt

VEXos ist ein Robotik-Betriebssystem, das die Flexibilität und Leistung der VEX-Hardware für die harten Anforderungen des Wettbewerbs und die vielfältigen Anforderungen der Robotik-Ausbildung nutzt. Dieses Betriebssystem nutzt Echtzeitverarbeitung für wiederholbare Vorgänge bei höchstmöglicher Geschwindigkeit.

Das VEX-IQ-Gehirn wird mit VEXcode IQcodiert. VEXcode IQ erfordert die aktuellsten VEXos, weil:

Für jedes Update von VEXcode IQ muss die neueste Version der VEXos-Firmware auf dem Brain installiert werden, bevor Projekte heruntergeladen werden können.
VEXos-Updates umfassen Korrekturen für bekannte Fehler und die Softwareergänzungen, die zum Betrieb aller neuen Geräte der VEX IQ-Produktlinie erforderlich sind.
Updates ermöglichen die Nutzung erweiterter Programmierfunktionen.

Durch regelmäßiges Aktualisieren der Firmware wird sichergestellt, dass VEX IQ Smart-Geräte ordnungsgemäß funktionieren. Wenn Ihr Brain keine Verbindung zu VEXcode IQ herstellt oder das Brain-Symbol in der VEXcode IQ-Symbolleiste orange ist, müssen Sie Ihre Firmware aktualisieren.

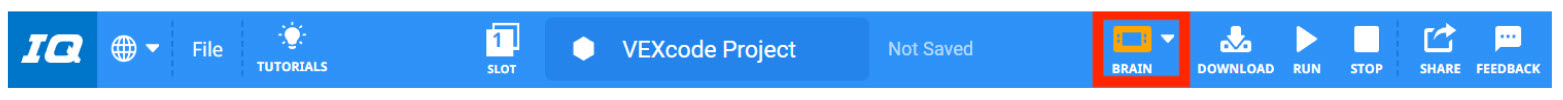

VEXcode IQ mit einem orangefarbenen Brain-Symbol in der Symbolleiste, um anzuzeigen, dass die Firmware des Brains veraltet ist.

Hinweis: Stellen Sie sicher, dass VEXcode IQ oder eine andere VEXcode-Anwendung geschlossen ist, bevor Sie versuchen, das VEXos-Dienstprogramm zu öffnen. Beide Anwendungen können nicht gleichzeitig geöffnet und ausgeführt werden.

VEXos wird heruntergeladen

Symbol der VEXos Utility-App.

Die VEXos-Firmware ist eine separate Anwendung und muss auf Ihr Windows- oder Mac-Gerätheruntergeladen werden.

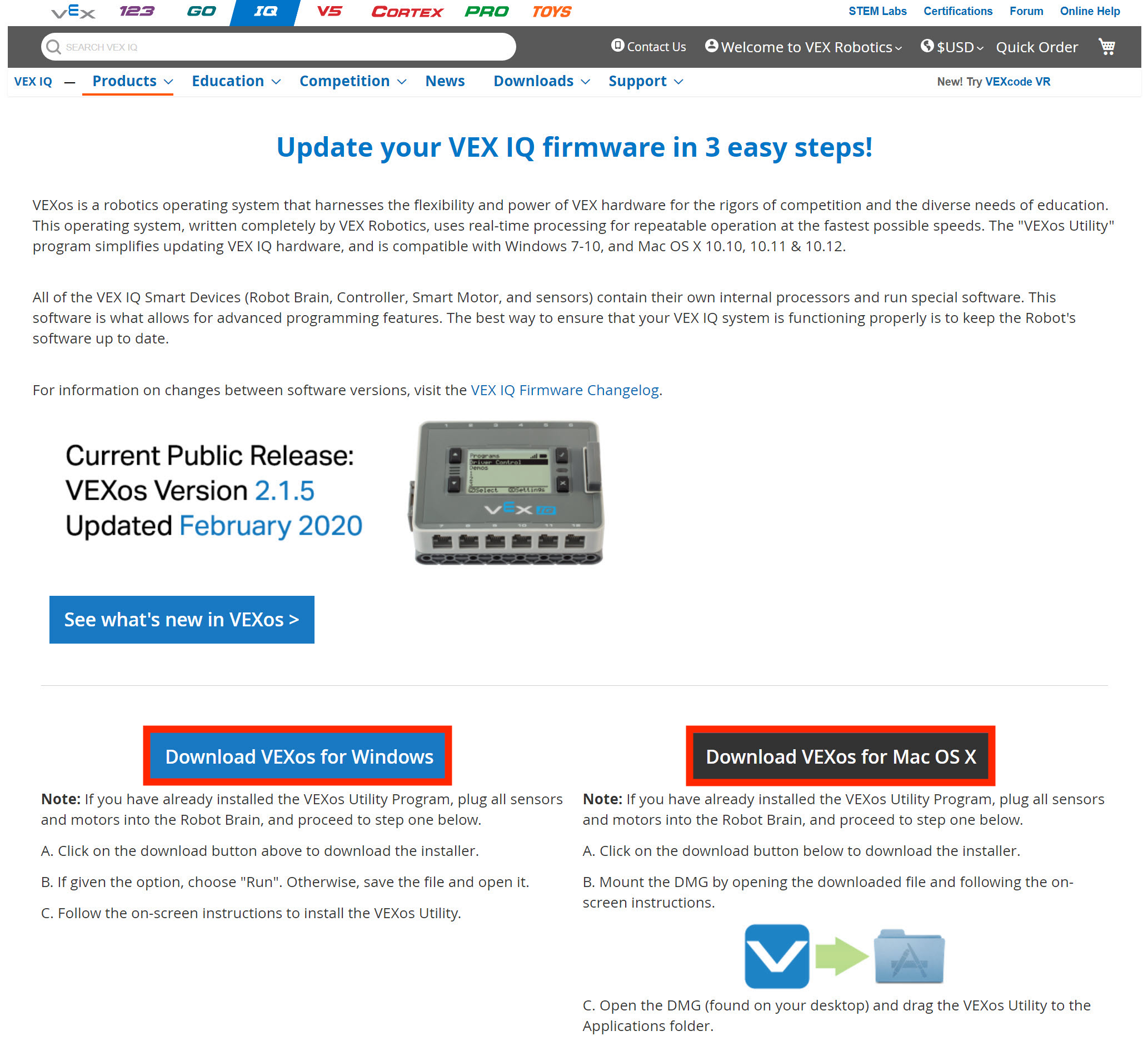

Screenshot des VEX-Bibliotheksartikels mit Links zum Herunterladen des VEXos-Firmware-Dienstprogramms.

Weitere Informationen zur Installation von VEXos auf Ihrem Gerät finden Sie in den folgenden Artikeln aus der VEX-Bibliothek:

Verwenden von VEXos zum Aktualisieren von VEX IQ

Nachdem Sie die VEXos-Anwendung heruntergeladen und installiert haben, können Sie die Firmware für Ihr IQ Brain sowie die zugehörigen Motoren und Sensoren mit den folgenden Schritten aktualisieren:

Gehirn über ein USB-Kabel mit einem Laptop verbunden.

Verbinden Sie Ihr Gerät mithilfe des USB-Kabels mit dem IQ Brain.

Brain mit hervorgehobener Check-Schaltfläche, um anzuzeigen, dass diese gedrückt werden muss, um das Brain einzuschalten.

Schalten Sie das IQ Brain ein.

Symbol der VEXos Utility-App.

Starten Sie das VEXos-Dienstprogramm.

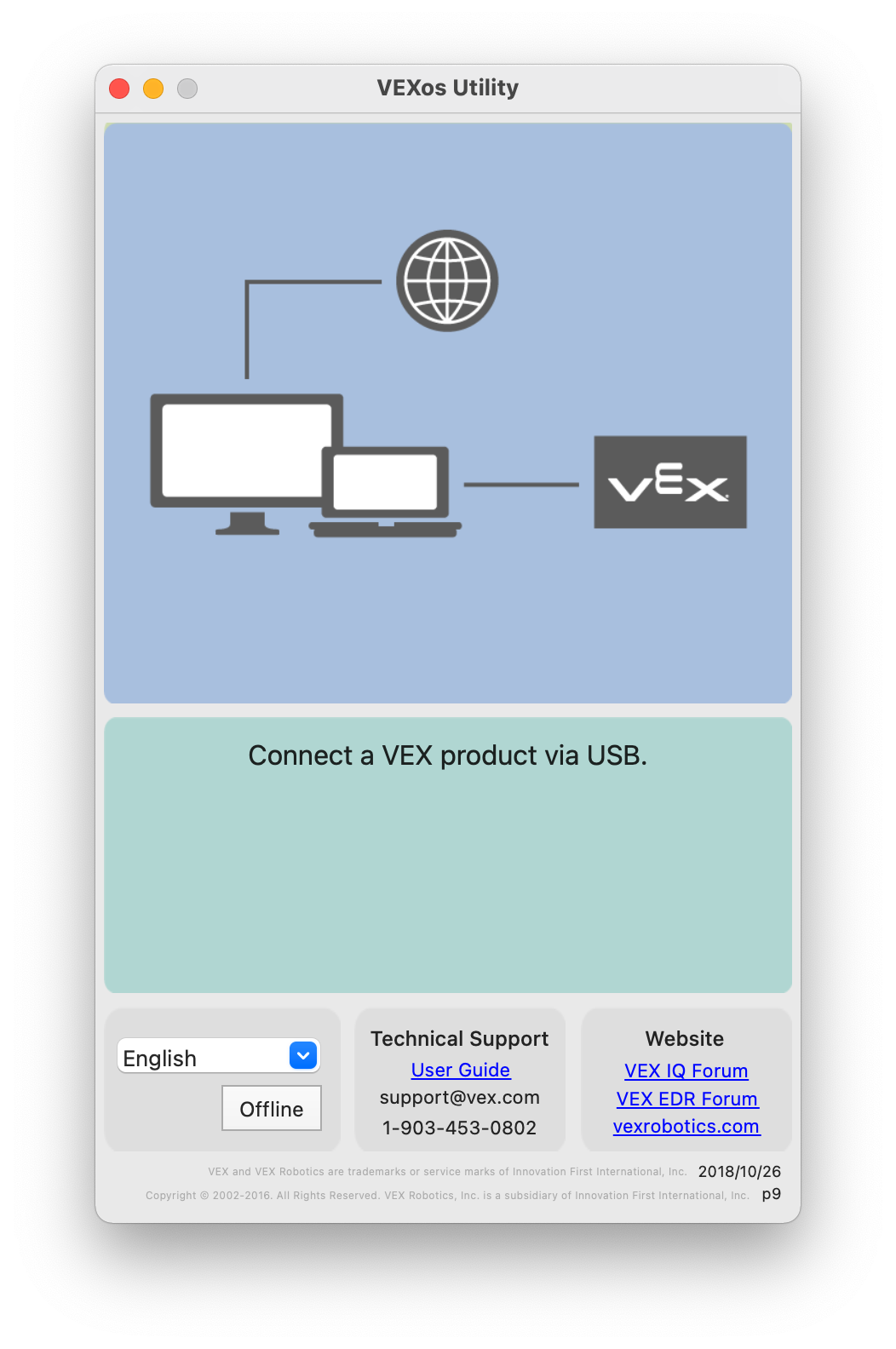

Screenshot des VEXos-Dienstprogrammfensters mit der Meldung „Verbinden Sie ein VEX-Produkt über USB“. Ein Diagramm zeigt, dass der Computer mit dem Internet und einem VEX-Produkt verbunden sein muss, um die Firmware dieses Produkts aktualisieren zu können.

Stellen Sie sicher, dass alle elektronischen Geräte (Smart Motors, Sensorenund Tethered Controller) mit dem IQ Brainverbunden sind.

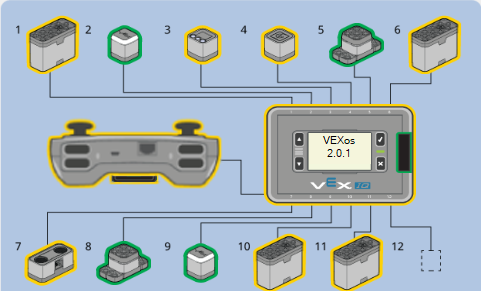

Screenshot des VEXos Utility-Fensters mit einem über USB angeschlossenen Brain. Das Gehirn und alle seine Verbindungen werden in einem Diagramm dargestellt, einschließlich 11 Smart Port-Geräten und dem Controller. Bestimmte Geräte, einschließlich des Brain, sind gelb hervorgehoben, was darauf hinweist, dass ihre Firmware veraltet ist.

Die Teile, die aktualisiert werden müssen, sind gelb hervorgehoben.

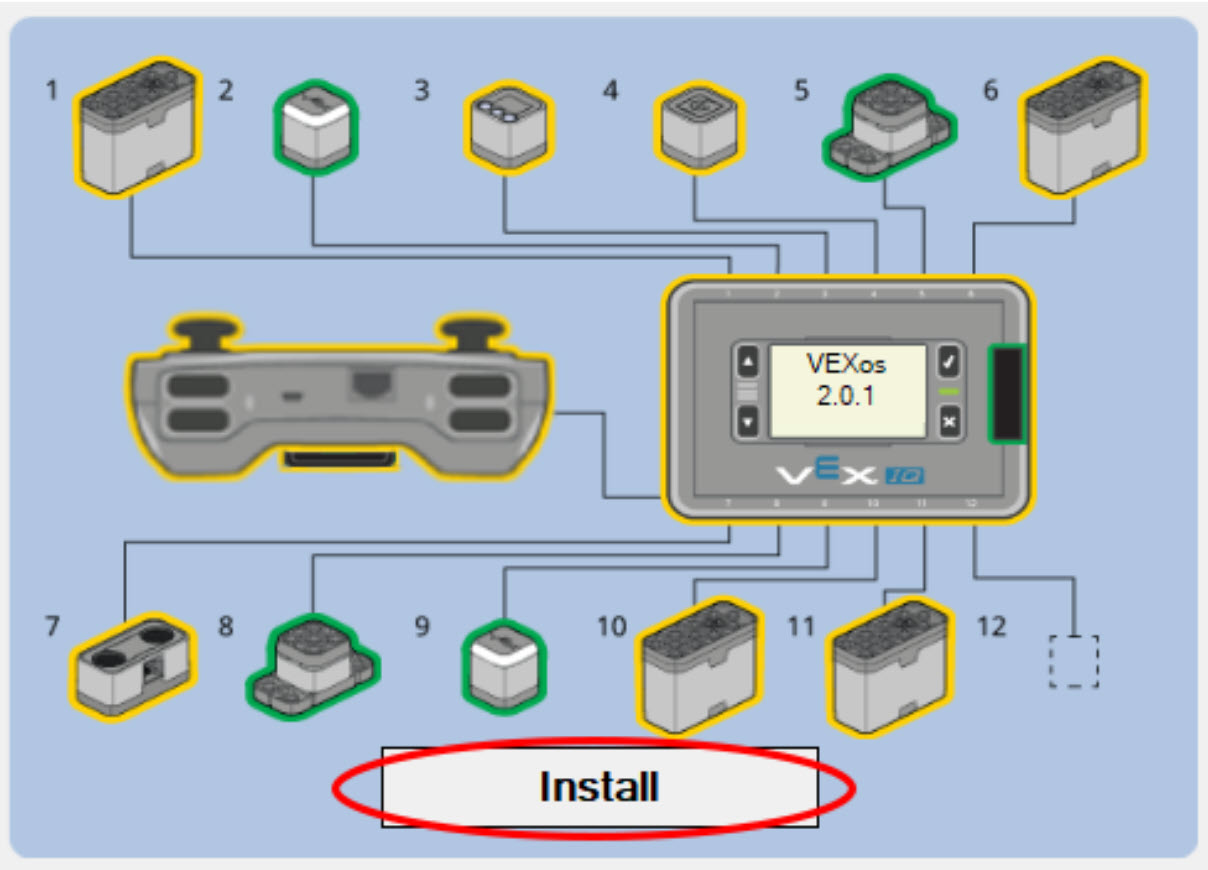

Screenshot des VEXos Utility-Fensters mit einem über USB angeschlossenen Brain. Bestimmte Geräte im Diagramm sind gelb hervorgehoben, was darauf hinweist, dass ihre Firmware veraltet ist. Die Schaltfläche „Installieren“ unten ist hervorgehoben.

Wählen Sie im VEXos-Dienstprogramm „Installieren“ und trennen Sie keine Kabel und schließen Sie das Dienstprogramm nicht, bis die Aktualisierung abgeschlossen ist.

Hinweis: Während des Aktualisierungsvorgangs wird das IQ Brain möglicherweise neu gestartet. Schalten Sie das IQ Brain erst dann wieder ein, wenn Sie dazu aufgefordert werden.

Wenn die Aktualisierung abgeschlossen ist, hören Sie einen Jubelton und sehen die Meldung: „Alle verbundenen VEX-Produkte sind auf dem neuesten Stand.“ Anschließend können Sie das IQ Brain vom Computer trennen. Sie haben die Firmware für das IQ Brain und die angeschlossenen Komponenten erfolgreich aktualisiert!

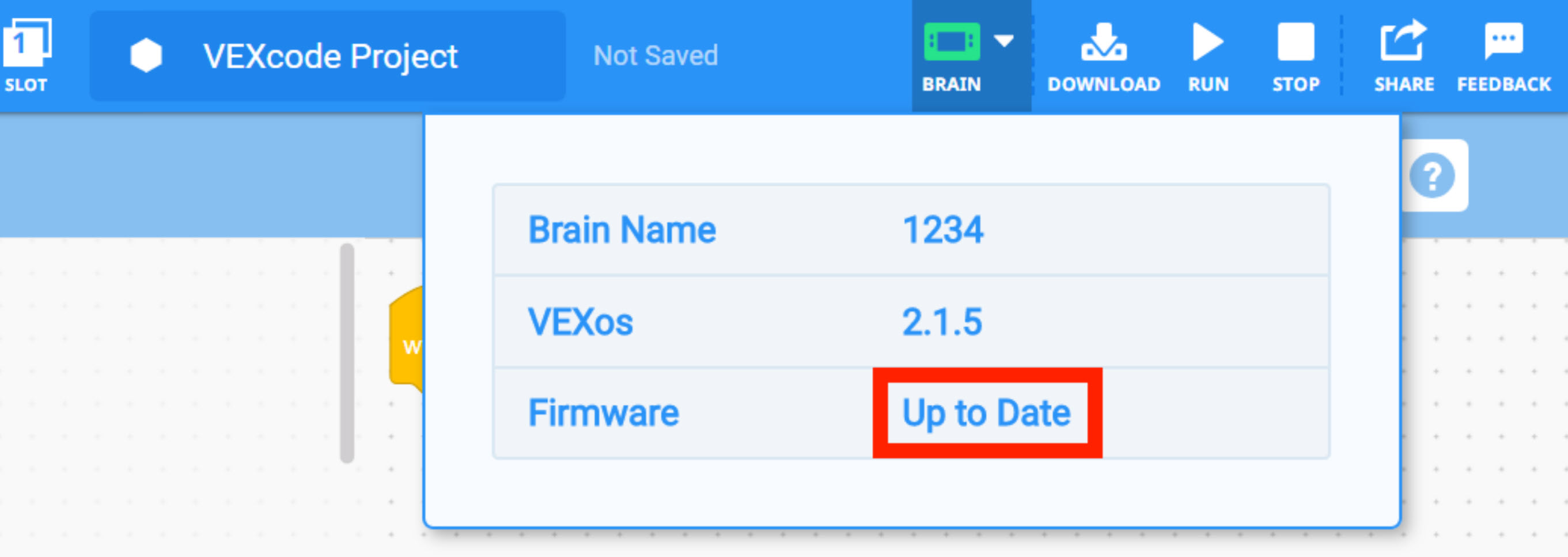

VEXcode IQ mit einem grünen Brain-Symbol in der Symbolleiste, um anzuzeigen, dass die Firmware des Brains auf dem neuesten Stand ist. Das Dropdown-Menü „Brain“ ist geöffnet und die aufgeführte Firmware ist hervorgehoben und zeigt „Aktuell“ an.

Wenn Sie Ihr IQ Brain jetzt mit VEXcode IQ verbinden, wird in der Symbolleiste ein grünes Brain-Symbol anstelle eines orangefarbenen Brain-Symbols angezeigt. Sie können jetzt VEXcode IQ-Projekte herunterladen und ausführen.
