Um Ihr VEX IQ (1. Generation) Brain mit einem iPad oder Android-Tablet zu verbinden, stellen Sie sicher, dass Sie über Folgendes verfügen:

Ein VEX IQ Smart Radio installiert im VEX IQ (1. Generation) Brain.
Die neueste Firmware ist auf dem VEX IQ (1. Generation) Brain installiert.

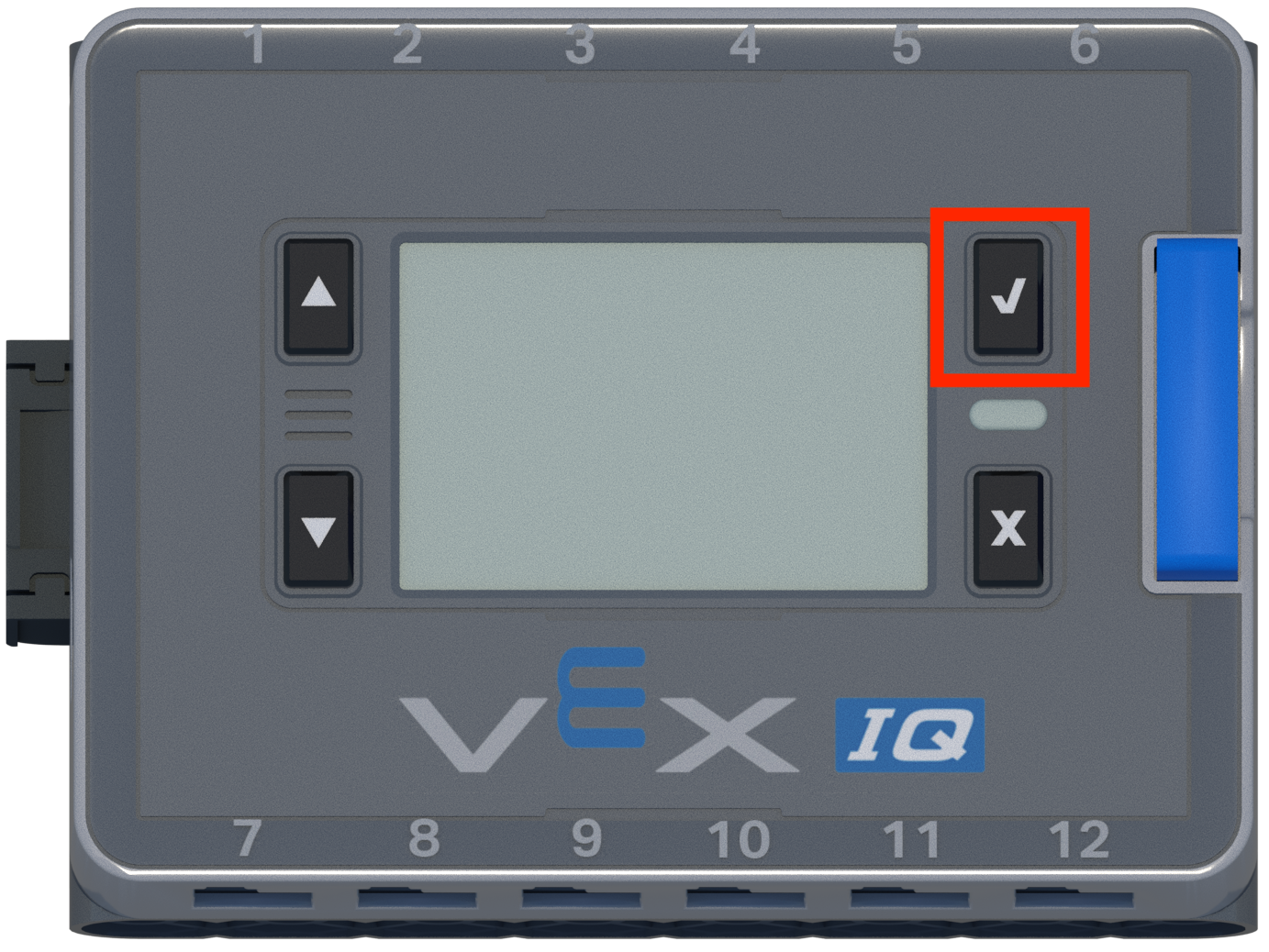

IQ Brain (1. Generation) mit hervorgehobener Schaltfläche „Gehirnprüfung“.

Drücken Sie die Check-Taste am Brain, um es einzuschalten.

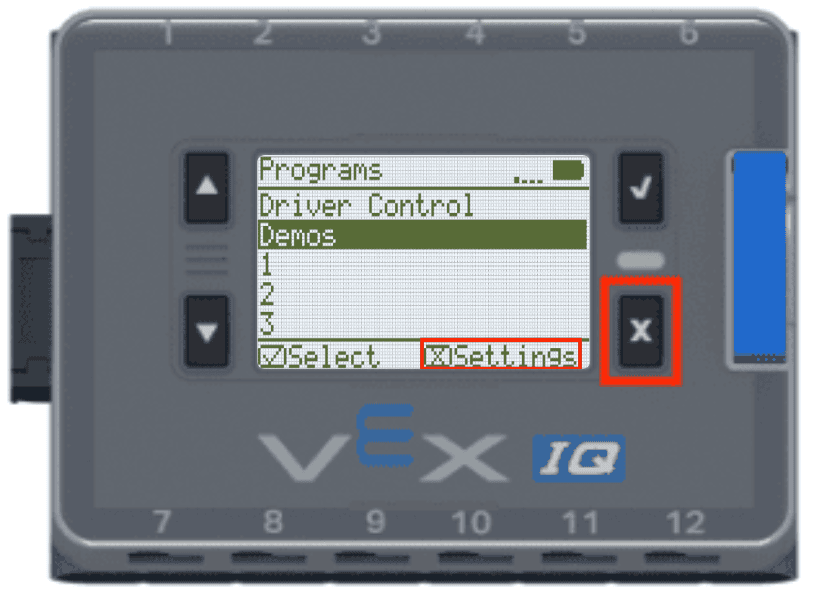

Der Bildschirm „Gehirn“ wird im Menü „Programme“ angezeigt. Ein Symbol am unteren Bildschirmrand zeigt an, dass durch Drücken der X-Taste zum Menü „Einstellungen“ gewechselt werden kann; dieses Symbol ist hervorgehoben.

Drücken Sie die X-Taste auf dem Brain, um zum Einstellungsmenü zu gelangen.

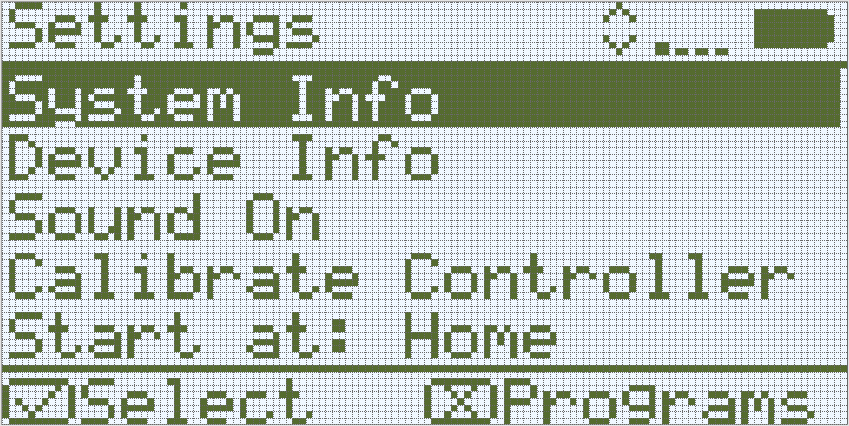

Im Menü „Einstellungen“ wird der Bildschirm „Gehirn“ angezeigt, wenn die Option „Systeminformationen“ ausgewählt ist. Systeminformationen ist die erste Option in der Liste.

Drücken Sie die Häkchen-Taste, um Systeminfoauszuwählen.

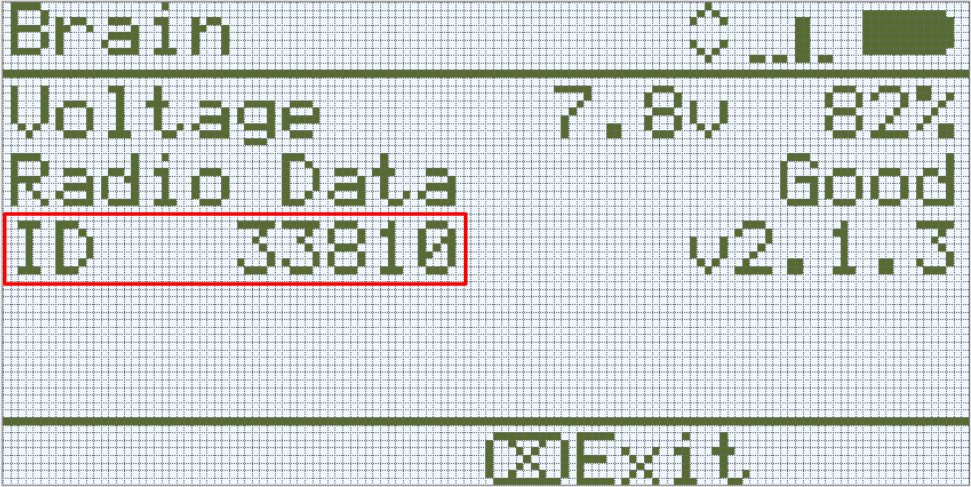

Der Gehirnbildschirm wird im Menü „Systeminformationen“ angezeigt. Dieses Menü listet drei Werte auf: Spannung, Funkdaten und ID. Der ID-Wert ist hervorgehoben und lautet in diesem Beispiel 33810.

Merken Sie sich die Brain-ID-Nummer, die Sie zum Verbinden des Brain mit dem iPad/Android-Tablet verwenden.

Hinweis: Radiodaten ist standardmäßig immer aktiviert und muss in den Einstellungen nicht aktiviert oder deaktiviert werden.

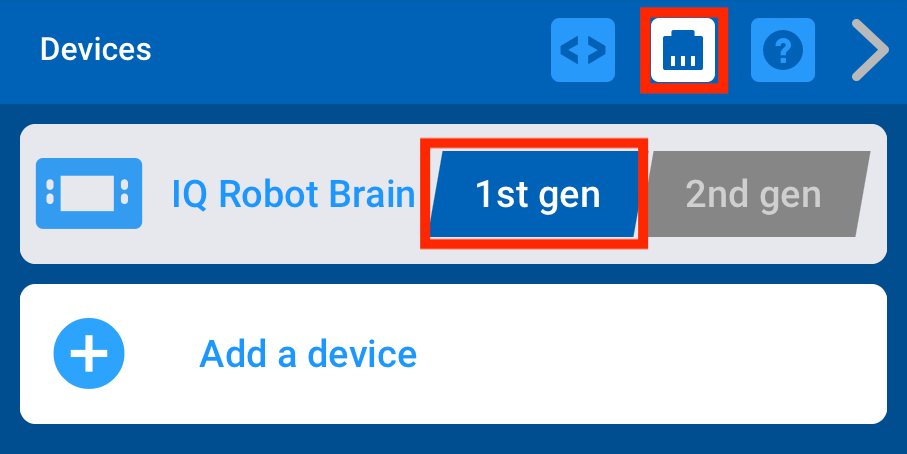

VEXcode IQ Devices-Menü mit der angezeigten Einstellung für die IQ Robot Brain-Generierung. Diese Einstellung ist auf die Option der 1. Generation eingestellt und hervorgehoben.

Öffnen Sie in VEXcode IQ das Fenster „Geräte“, um zu bestätigen, dass das Brain der 1. Generation ausgewählt ist.

Wählen Sie 1. Generation falls es nicht bereits ausgewählt ist.

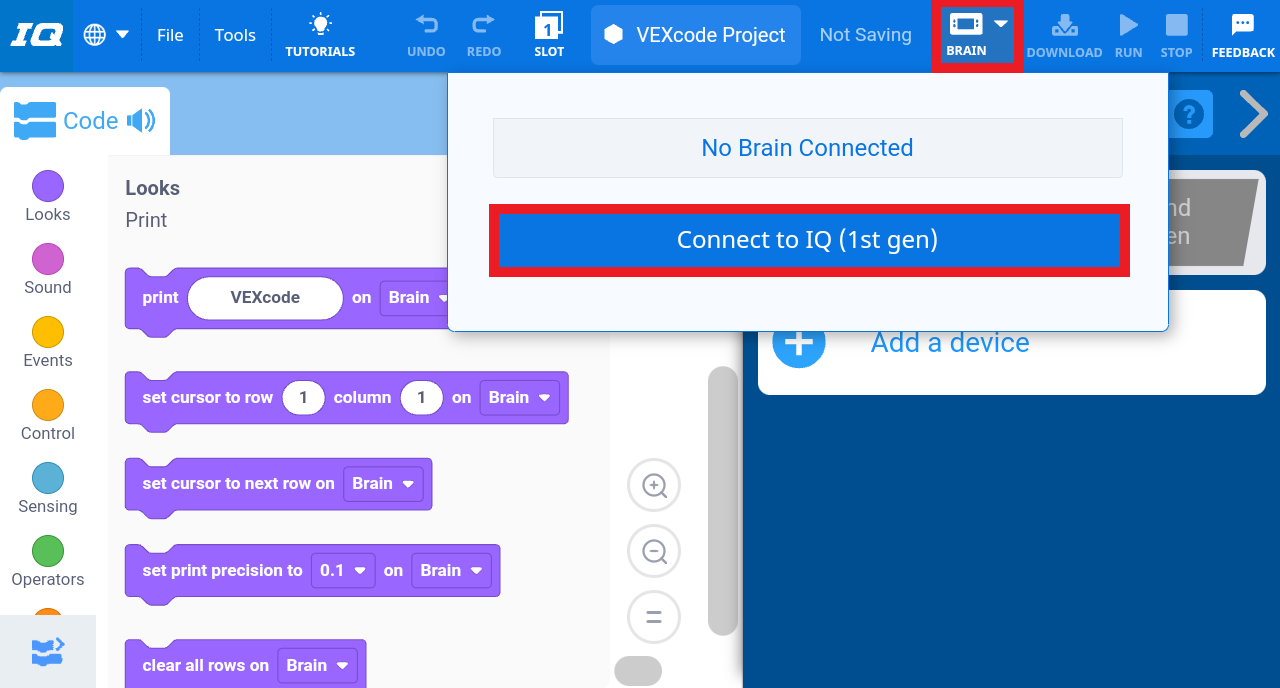

VEXcode IQ mit geöffnetem Brain-Dropdown-Menü und hervorgehobener Schaltfläche "Mit IQ verbinden" (1. Generation).

Wählen Sie im Brain-MenüMit IQ (1. Generation) verbinden.

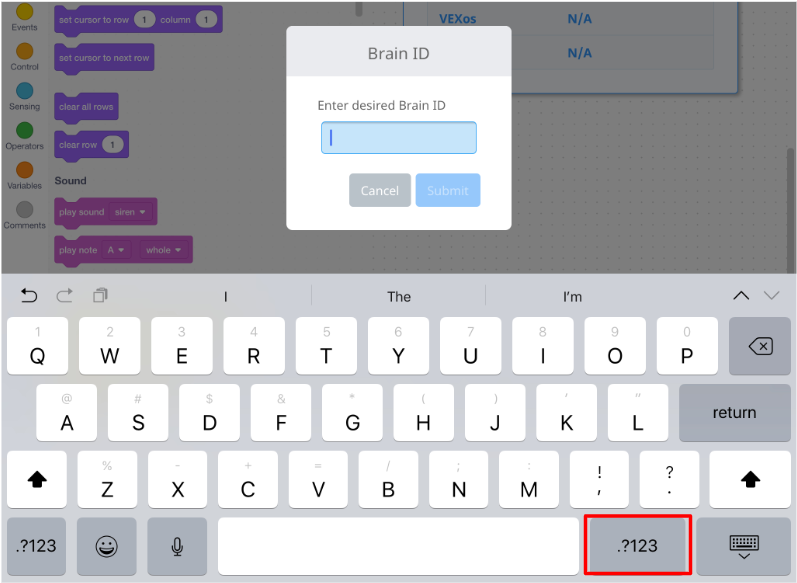

VEXcode IQ Brain ID-Aufforderung mit der Aufschrift „Geben Sie die gewünschte Brain ID ein“. Darunter befindet sich ein Feld zur Eingabe der ID sowie zwei Schaltflächen mit der Aufschrift Abbrechen und Absenden.

Geben Sie die ID-Nummer Ihres Gehirns über die Zifferntastatur ein.

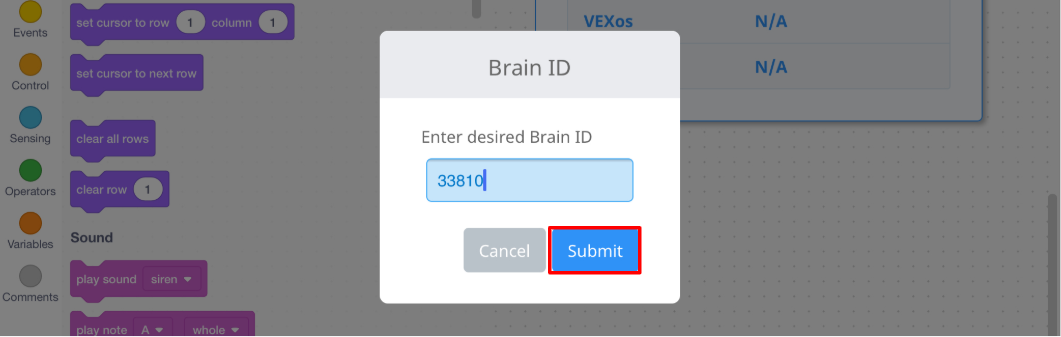

VEXcode IQ Brain ID-Aufforderung mit dem in das Feld eingegebenen Code 33810. Im unteren Bereich ist die Schaltfläche „Absenden“ hervorgehoben.

Wählen Sie Senden.

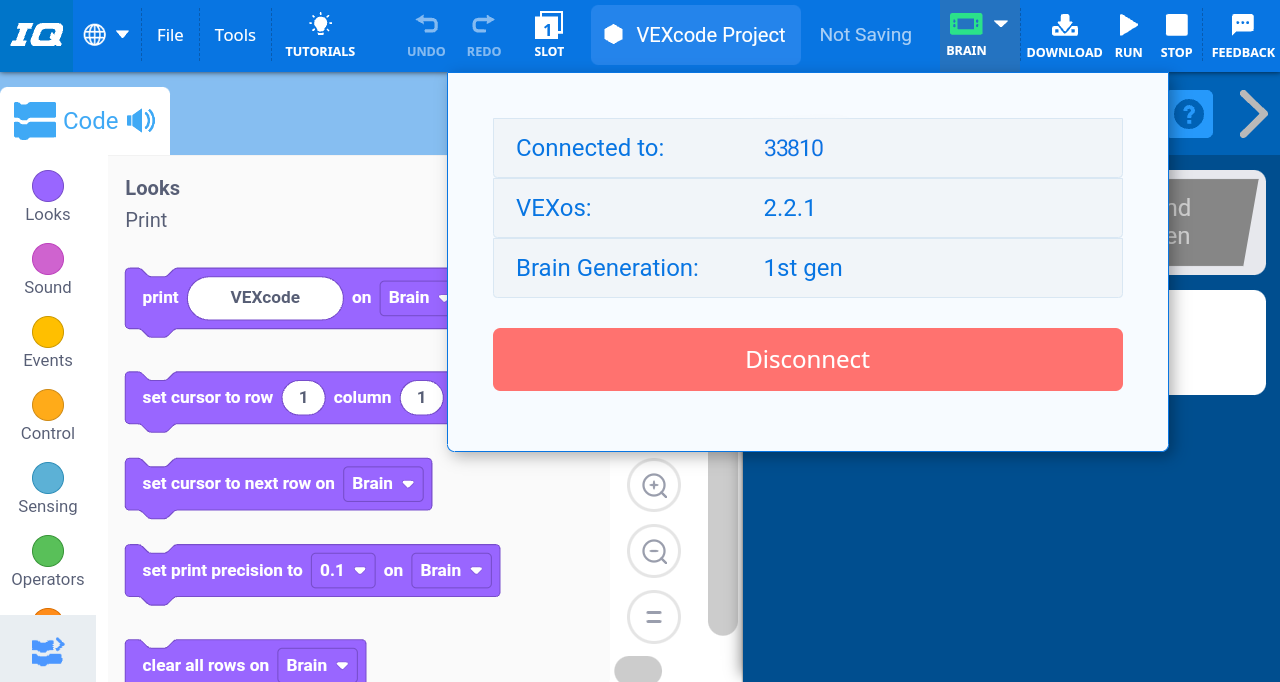

VEXcode IQ Toolbar mit einem grünen Gehirn-Symbol, das anzeigt, dass die Verbindung zum Gehirn erfolgreich hergestellt wurde.

Sie erkennen die Verbindung zum Brain daran, dass das Brain-Symbol grün wird.

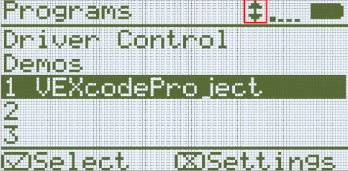

Gehirnbildschirm mit einem hervorgehobenen Pfeilsymbol am oberen Bildschirmrand, das eine Smart-Funkverbindung anzeigt.

Die Pfeile oben auf dem Bildschirm des Brains werden durchgehend angezeigt und zeigen damit eine erfolgreiche Smart Radio-Verbindung an.
