The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 cung cấp cho người dùng trải nghiệm lập trình đích thực khi họ trở thành lập trình viên giàu kinh nghiệm hơn. Cho dù bạn đang chuyển đổi từ ngôn ngữ dựa trên khối hay là một lập trình viên dựa trên văn bản có kinh nghiệm, bài viết sau sẽ đề cập đến chức năng chính của Giao diện người dùng (UI) VEXcode Pro V5.

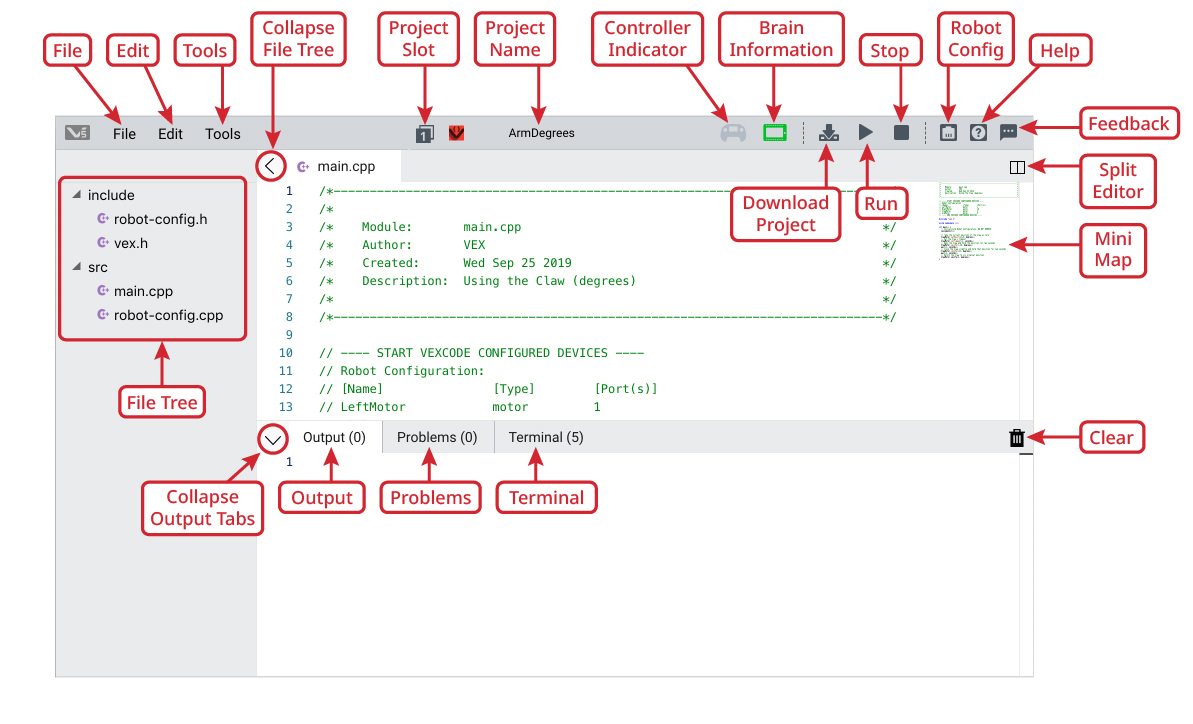

Ảnh chụp màn hình Giao diện người dùng văn bản VEXcode V5, giới thiệu nhiều khối lập trình và công cụ khác nhau để lập trình robot, được thiết kế cho các hướng dẫn giáo dục trong danh mục robot V5.

các cửa sổ

Ảnh chụp màn hình Menu Tệp trong VEXcode V5, hiển thị các tùy chọn để tạo, mở, lưu và xuất tệp, cùng với các cài đặt và công cụ bổ sung cho người dùng trong phần hướng dẫn V5.

Mac

Ảnh chụp màn hình Menu Tệp trên máy Mac, hiển thị nhiều tùy chọn tệp khác nhau như Mới, Mở, Lưu và In, liên quan đến hướng dẫn V5.

Chọn Tệp sẽ mở Menu Tệp với các tùy chọn sau:

các cửa sổ

Ảnh chụp màn hình Menu Chỉnh sửa trong Vex V5, hiển thị nhiều tùy chọn khác nhau để chỉnh sửa cài đặt và cấu hình dự án, liên quan đến hướng dẫn sử dụng phần mềm robot Vex.

Mac

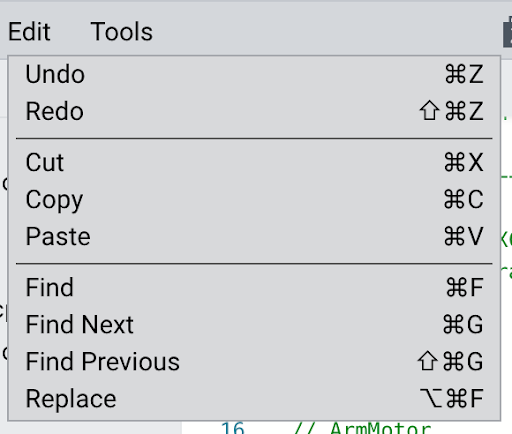

Ảnh chụp màn hình Menu Chỉnh sửa trên máy Mac, hiển thị nhiều tùy chọn chỉnh sửa khác nhau trong phần mềm V5, bao gồm các chức năng cắt, sao chép, dán, hoàn tác và làm lại.

Việc chọn Chỉnh sửa sẽ mở Menu Chỉnh sửa của các tùy chọn chỉnh sửa

các cửa sổ

Ảnh chụp màn hình Menu Công cụ trong phần mềm VEX V5, hiển thị nhiều tùy chọn công cụ khác nhau cho người dùng, bao gồm các công cụ lập trình và cấu hình, được thiết kế để hỗ trợ hướng dẫn về robot.

Mac

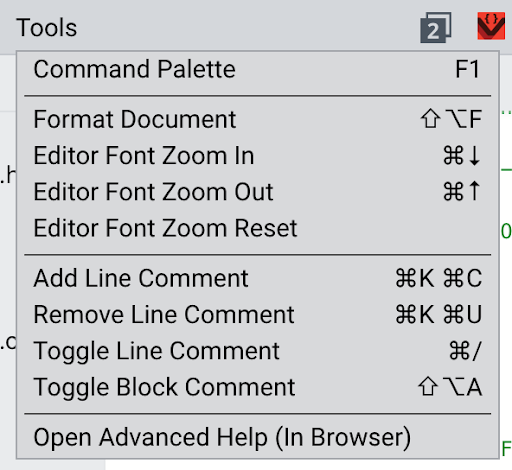

Ảnh chụp màn hình Menu Công cụ trong phần mềm VEX V5, hiển thị nhiều tùy chọn công cụ và tính năng khác nhau để người dùng điều hướng và sử dụng trong hướng dẫn.

Chọn Công cụ sẽ mở Menu Công cụ trong các tùy chọn sau

Thu gọn File Tree sẽ thu nhỏ File Tree Panel để phóng to vùng chỉnh sửa.

Ảnh chụp màn hình hướng dẫn mô tả danh mục V5, giới thiệu nhiều khe cắm khác nhau và cấu hình của chúng theo định dạng trực quan.

Project Slot cho phép người dùng chọn một trong 8 slot trên Brain để tải dự án xuống.

Ảnh chụp màn hình hiển thị tùy chọn 'Bật chuyên gia' trong phần mềm Vex Robotics, minh họa quy trình dành cho người dùng trong phần Hướng dẫn V5.

Project Name cho phép người dùng đặt tên cho dự án để dễ tham khảo.

Nhấp vào Tên dự án sẽ mở Chi tiết dự án nơi bạn có thể nhấp để bật các tùy chọn chuyên gia.

Chỉ báo Bộ điều khiển sẽ có màu xám nếu không có bộ điều khiển nào được kết nối, màu cam nếu được kết nối nhưng không có liên kết vô tuyến tới não và màu xanh lục khi được kết nối với não.
Thông tin về bộ não cho biết Bộ não Robot V5 đã được kết nối (màu xanh lá cây) với giao diện người dùng, chưa được kết nối (màu xám) hay cần được cập nhật (bộ não màu xanh lá cây với hình tam giác cảnh báo màu cam).

Ảnh chụp màn hình quá trình biên dịch VEX V5, hiển thị giao diện và các thành phần mã được sử dụng trong lập trình cho hướng dẫn về robot.

Download Project là nút xuất hiện khi bộ não được kết nối để người dùng có thể tải dự án về bộ não.

Lưu ý: Khi não không kết nối, nút Download được thay thế bằng nútBuildnhư hình ở đây:

Run cho phép người dùng bắt đầu dự án thông qua giao diện người dùng sau khi dự án đã được tải xuống robot.
Dừng cho phép người dùng dừng dự án thông qua giao diện người dùng.
Robot Config hiển thị cấu hình của robot để người dùng có thể thêm, xóa và sửa đổi các thiết bị có trong bản dựng của robot.
Trợ giúp cung cấp cho người dùng Trợ giúp Lệnh riêng lẻ và/hoặc cung cấp Tham chiếu Lệnh.
Phản hồi cho phép người dùng đánh giá trải nghiệm của họ với UI và nhắn tin trực tiếp cho VEX.
Split Editor được sử dụng để chia màn hình chỉnh sửa để UI có hai tab để xem hai tệp khác nhau trong dự án hoặc để xem các phần khác nhau của cùng một tệp.
Bản đồ thu nhỏ hiển thị cho người dùng phần nào của tệp nguồn hiện được hiển thị trong cửa sổ soạn thảo và cho phép người dùng cuộn nhanh qua toàn bộ tệp bằng cách kéo phần được đánh dấu.
File Tree cung cấp cho người dùng danh sách các thư mục và file của chúng được sử dụng trong dự án để người dùng có thể chọn file đầu vào muốn chỉnh sửa.
Thu gọn các Tab đầu ra sẽ thu nhỏ các Tab đầu ra để phóng to vùng chỉnh sửa.
Đầu ra liệt kê thông tin về việc lưu, biên dịch và phát sinh lỗi.
Sự cố liệt kê các lỗi, cảnh báo và thông tin về sự cố.
Terminal hiển thị văn bản được in từ dự án người dùng chạy trên não khi não được kết nối qua USB trực tiếp hoặc bộ điều khiển. Nó cũng cho phép người dùng gửi văn bản đến dự án đang chạy trên não khi được kết nối.
Xóa cho phép người dùng xóa tin nhắn khỏi màn hình Đầu ra và Đầu cuối.
