Багато продуктів VEX EXP містять власні внутрішні процесори та працюють на спеціальній операційній системі. Це програмне забезпечення є прошивкою VEX EXP і називається VEXos.

Примітка: VEXcode EXP може оновлювати мікропрограму на контролері EXP, лише коли підключений до пристрою через кабель USB-C. Веб-версія VEXcode EXP не підтримує оновлення мікропрограми контролера EXP під час використання планшета iPad, Android або Fire.

Що таке прошивка?

Ця операційна система повністю розроблена компанією VEX Robotics і використовує гнучкість і потужність апаратного забезпечення VEX для різноманітних освітніх потреб і суворої конкуренції. Brain автоматично надішле останні оновлення на будь-який підключений до нього пристрій EXP.

Чому мені слід оновлюватися?

Є кілька причин, чому вам слід оновити мікропрограму контролера VEX EXP до останньої версії VEXos, деякі з них включають:

Оновлення VEXos включатимуть виправлення відомих помилок і додадуть програмне забезпечення, необхідне для роботи будь-яких нових пристроїв, представлених у лінійці VEX EXP.
Оновлення дозволяють розширені функції програмування.
Найкращий спосіб переконатися, що ваша система VEX EXP функціонує належним чином, — це підтримувати програмне забезпечення в актуальному стані.

Як дізнатися, чи застаріла прошивка контролера

Екран EXP Brain відображається помаранчевим кольором і повідомленням «Попередження, радіо оновлення контролера». Нижче значок показує, що натисканням кнопки X можна очистити повідомлення.

Якщо ваш контролер і Brain сполучені, а мікропрограма контролера застаріла, це повідомлення про помилку з’явиться на екрані Brain.

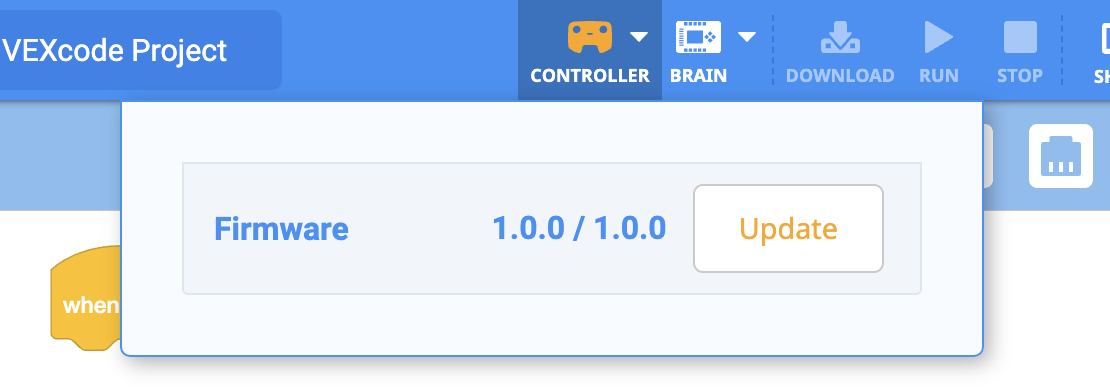

VEXcode EXP з помаранчевим значком контролера на панелі інструментів, що вказує на застарілість прошивки контролера. Відкрито випадаюче меню контролера, а поруч із версією прошивки є кнопка «Оновити».

Контролер підключено до веб-версії VEXcode EXP, а піктограма контролера на панелі інструментів помаранчева.

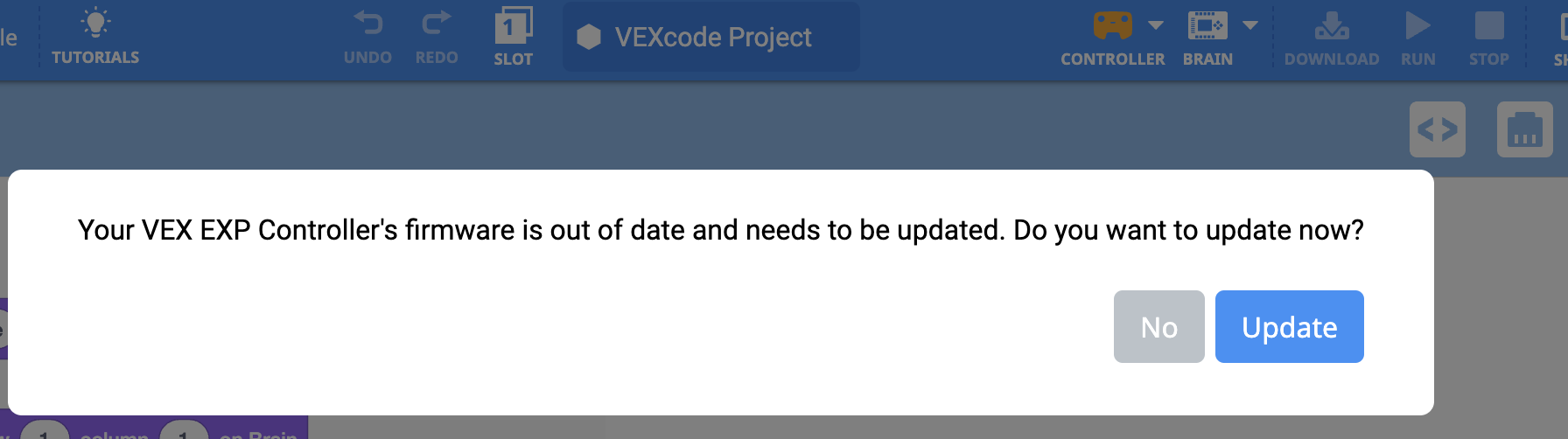

Підказка «Прошивка VEXcode EXP застаріла» з повідомленням «Прошивка вашого контролера VEX EXP застаріла та потребує оновлення». Ви хочете оновити зараз? Внизу є дві кнопки, одна з яких написано «Ні», а інша — «Оновити».

Коли контролер під’єднано до VEXcode EXP через кабель USB-C, з’явиться підказка із запитанням «Ви хочете оновити зараз?»

Як оновити мікропрограму контролера

Піктограма програми VEXcode EXP.

Спочатку переконайтеся, що у фоновому режимі не відкриті інші програми, які працюють із апаратним забезпеченням VEX, наприклад VEXcode EXP на основі програми або Visual Studio Code.

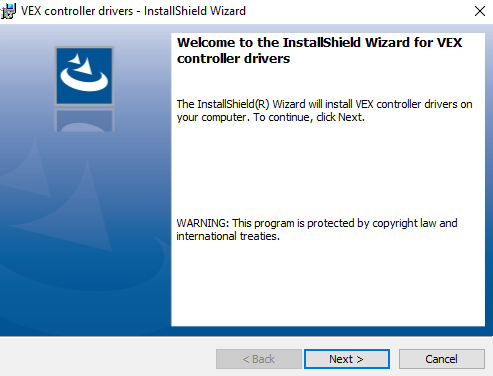

Вікно майстра встановлення Shield для драйверів контролера VEX. З’явиться повідомлення: Майстер встановлення Shield встановить драйвери контролера VEX на ваш комп’ютер. Щоб продовжити, натисніть кнопку «Далі».

Далі завантажте та встановіть файл драйвера .

Щоб дізнатися більше про те, як встановити файл драйвера, перегляньте цю статтю.

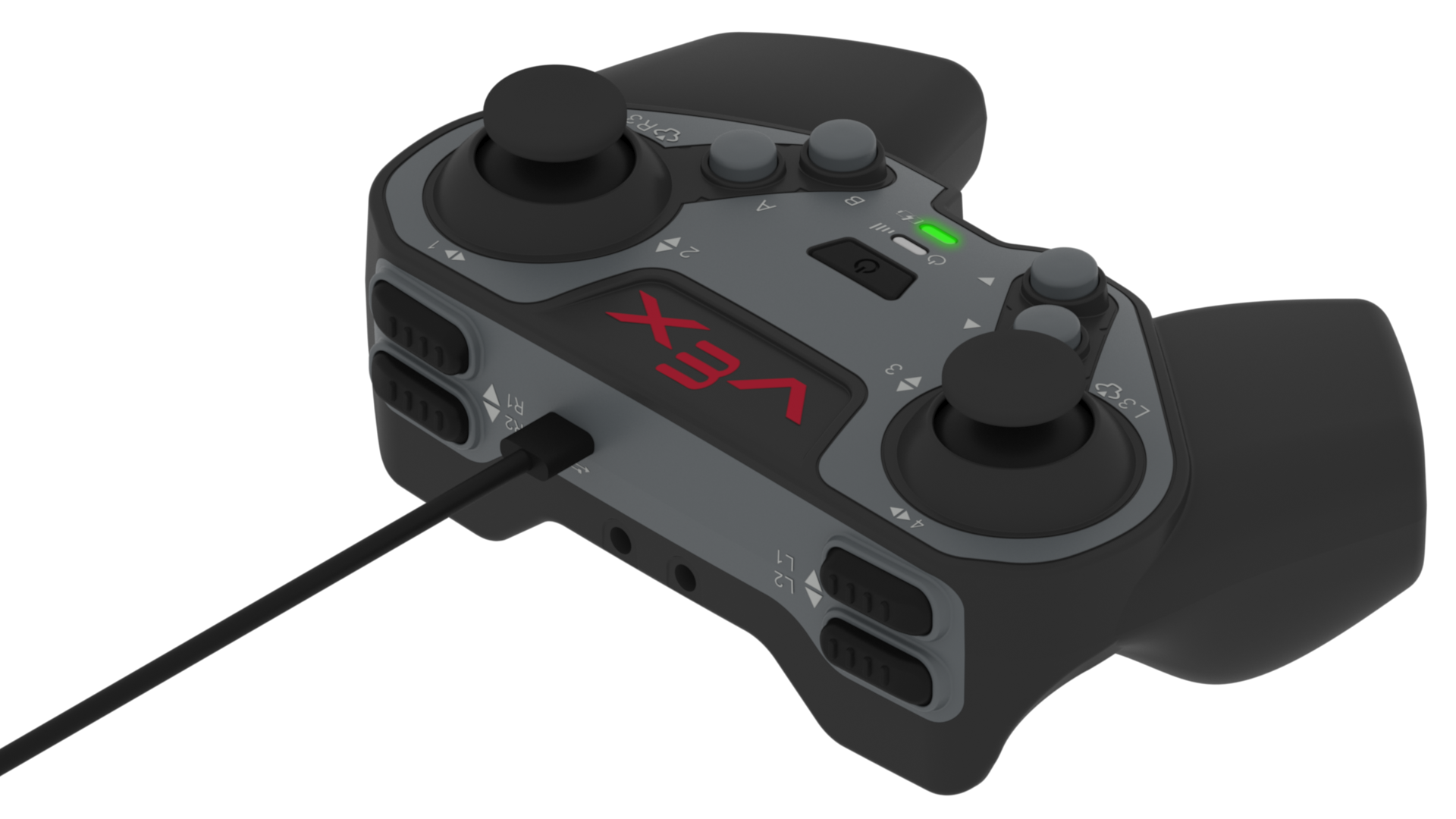

Контролер EXP підключено до комп'ютера за допомогою кабелю USB C.

За допомогою кабелю USB-C підключіть контролер до комп’ютера та переконайтеся, що він увімкнено. Після підключення контролера запустіть веб-версію VEXcode EXP.

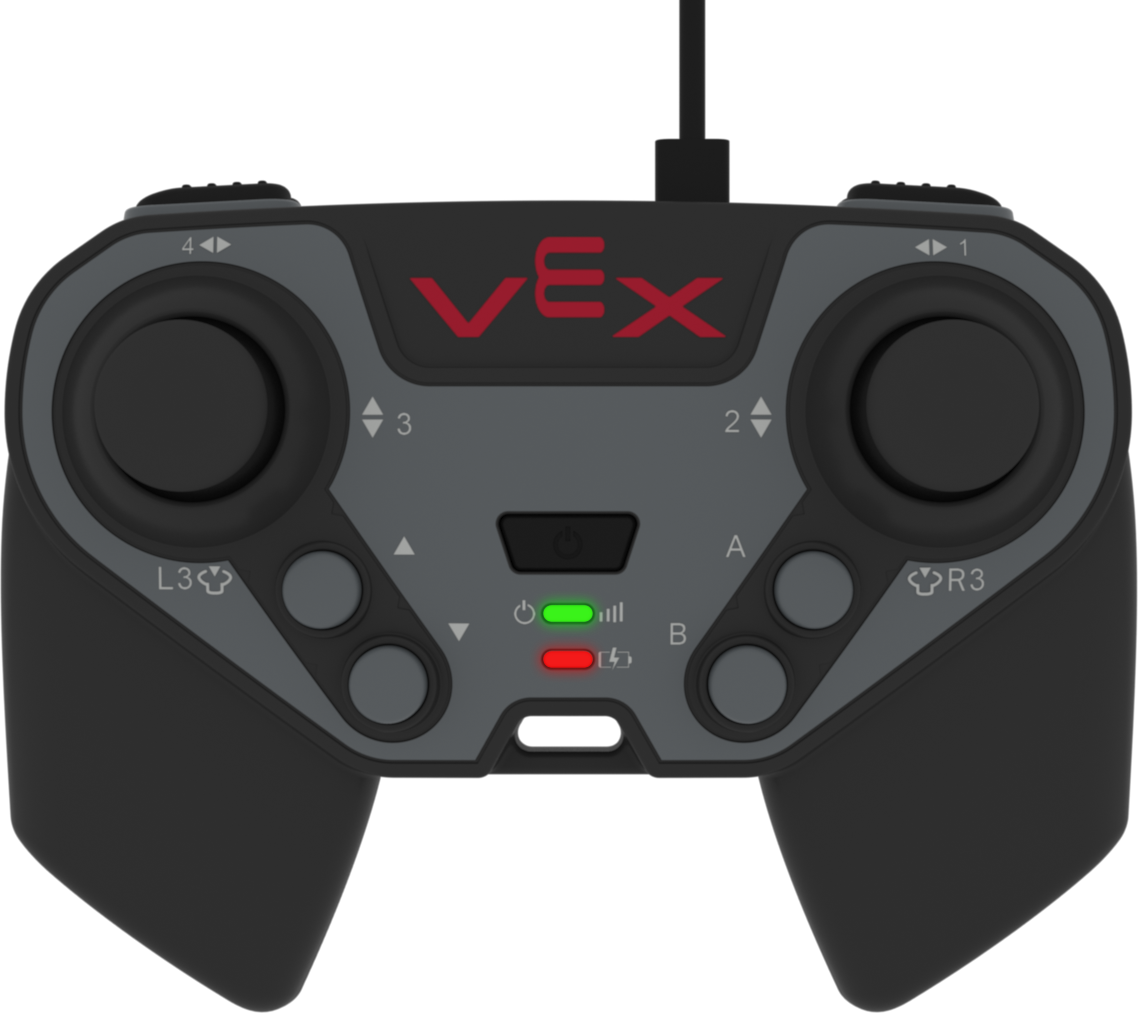

Контролер EXP підключено до комп'ютера за допомогою кабелю USB C. Світлодіодний індикатор живлення світиться зеленим, а світлодіодний індикатор заряджання світиться червоним. Це означає, що контролер заряджається і майже повністю заряджений.

Якщо контролер підключено через USB-C і ввімкнено, обидва індикатори на контролері будуть видимі.

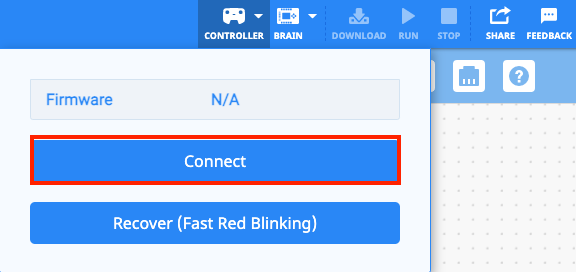

VEXcode EXP з білим значком контролера на панелі інструментів, що вказує на відсутність підключеного контролера. Випадаюче меню «Контролер» відкрито, а кнопка «Підключитися» виділена.

Підключіть контролер до веб-базованого VEXcode EXP за допомогою цієї статті.

Якщо контролер підключено через USB-C і ввімкнено, обидва індикатори на контролері будуть видимі.

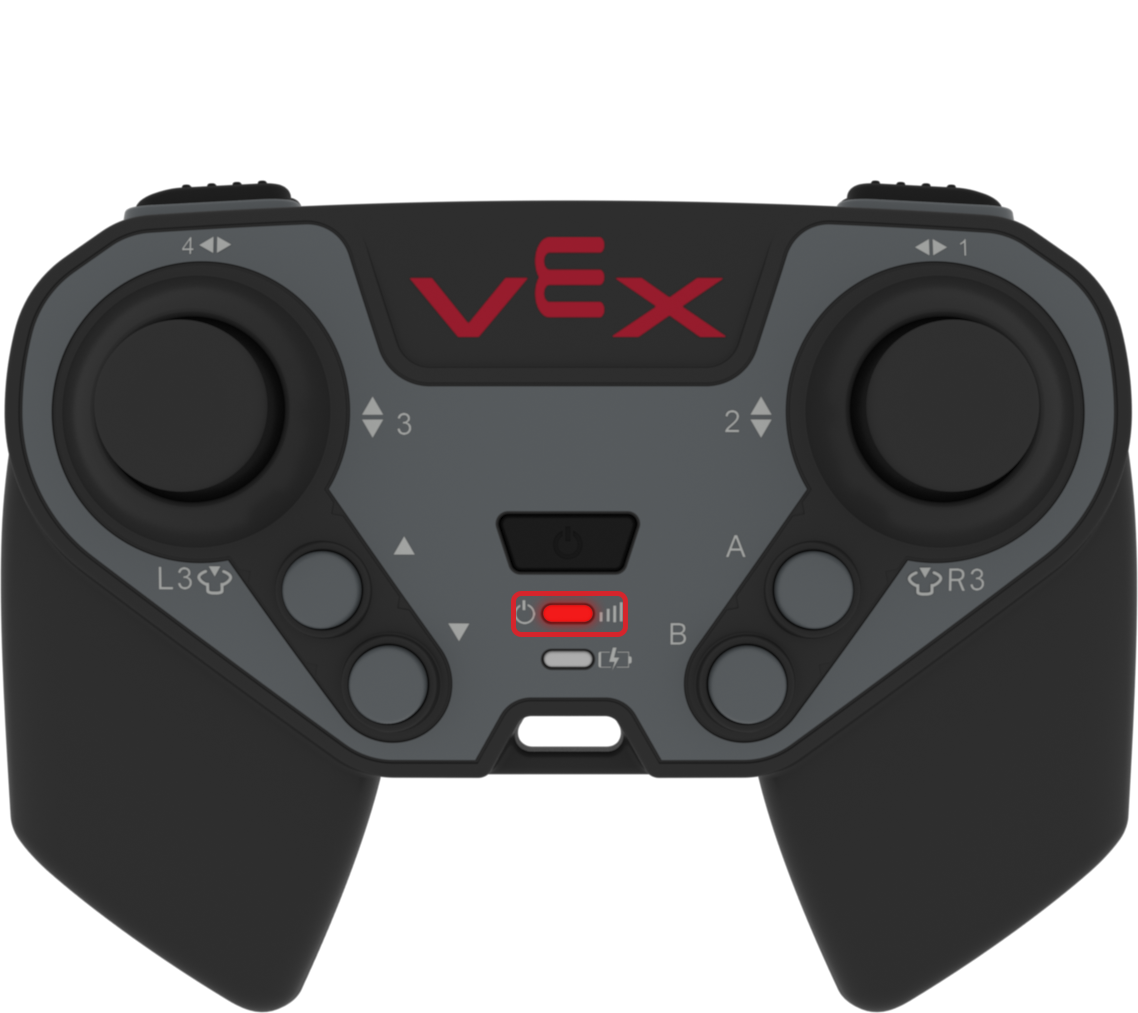

Контролер EXP зі світлодіодним індикатором живлення, що світиться червоним і підсвічується.

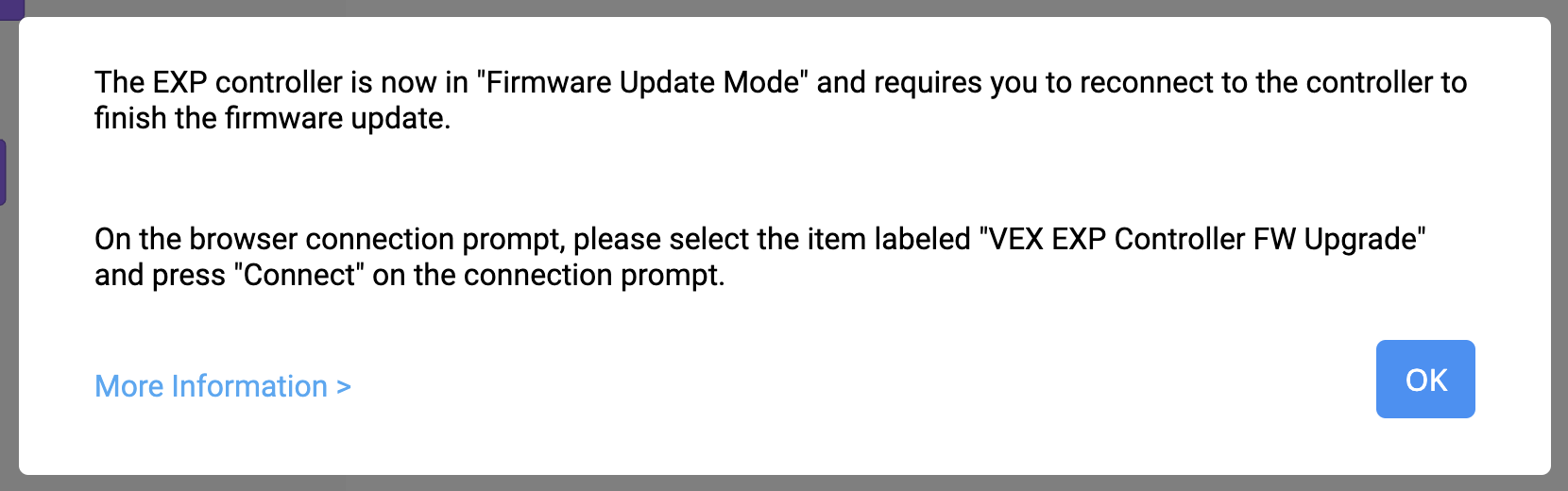

Після вибору «Оновлення» контролер почне швидко блимати червоним і з’явиться наступне повідомлення.

Виберіть «ОК».

Вікно підключення браузера з вибраним елементом під назвою «Оновлення прошивки контролера VEX EXP».

Виберіть «VEX EXP Controller FW Upgrade», а потім «Connect».

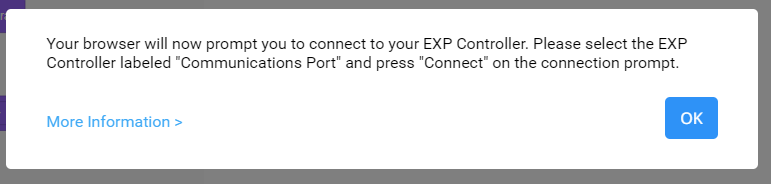

Запит на підключення контролера VEXcode EXP із повідомленням "Тепер ваш браузер запропонує вам підключитися до контролера EXP". Будь ласка, виберіть контролер EXP з позначкою «Порт зв’язку» та натисніть «Підключитися» у запиті на підключення. Нижче є посилання для отримання додаткової інформації та кнопка «ОК».

Контролер буде відключено, і з’явиться наступне повідомлення.

Виберіть «ОК».

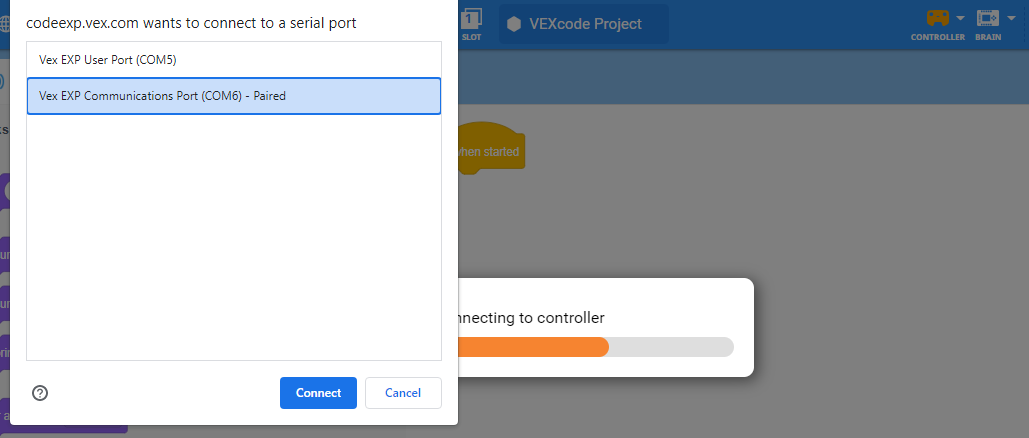

Вікно підключення браузера з двома елементами. Один елемент читається як VEX EXP Communications Port COM6, а інший — як VEX EXP User Port COM5. Вибрано елемент з позначкою «Порт зв’язку».

Потім контролер спробує повторно підключитися.

Виберіть контролер EXP із позначкою «Порт зв’язку» зі списку доступних контролерів, а потім «Під’єднатися».

Підказка VEXcode EXP «Оновлення радіо» з індикатором виконання та повідомленням «Оновлення радіо».

Зачекайте, поки контролер оновиться.

Це може зайняти кілька хвилин.

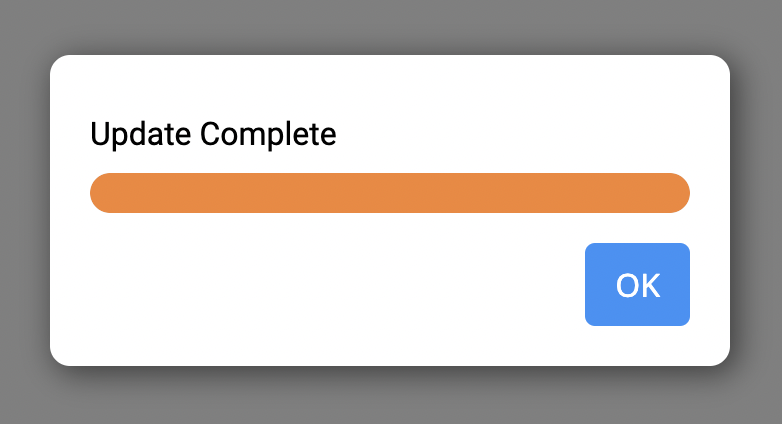

Запит на оновлення VEXcode EXP завершено, який відображається як «Оновлення завершено». Знизу є кнопка «ОК».

Після завершення оновлення з’явиться підказка.

Виберіть «ОК».

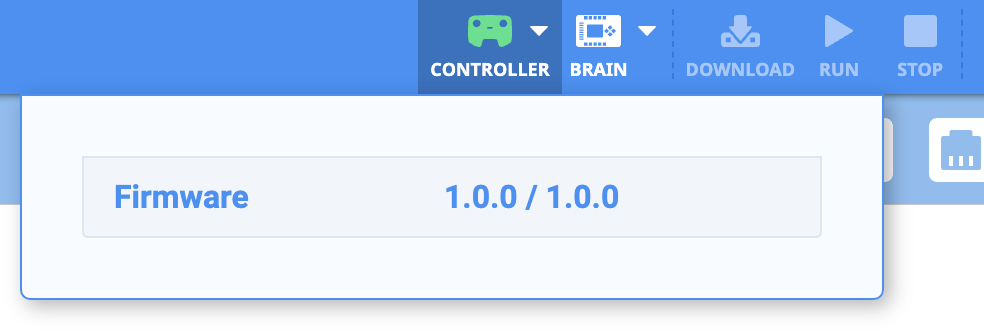

VEXcode EXP із зеленим значком контролера на панелі інструментів, що вказує на оновлення прошивки контролера.

Мікропрограму контролера оновлено, а піктограма контролера на панелі інструментів стане зеленою.
