123 Короткий посібник – Бібліотека VEX

Коли ви отримаєте комплект VEX 123, ви можете зробити кілька речей, щоб усе налаштувати. Ця стаття охоплює основи підготовки 123 Robot and Coder до використання.

Набір робота VEX 123, що включає синього робота 123, кодувальник VEX зі вставленими пластиковими картками кодування, додаткові стопки карток кодування для різних дій і умов, а також Art Ring.

123 Робот

Зарядіть 123 Robot

Щоб почати користуватися своїм роботом 123, його потрібно спочатку зарядити.

123 Робот заряджається за допомогою кабелю USB C.

Підключіть кабель USB-C до зарядного порту на 123 Robot. Підключіть інший кінець кабелю до джерела живлення.

Перейдіть сюди , щоб дізнатися більше про зарядку 123 Robot і дізнатися, що означають різні світлові індикатори.

Увімкніть 123 Robot

Увімкніть 123 Robot, штовхаючи коліщатка вздовж поверхні, щоб «розбудити» 123 Robot, як показано на цій анімації. Індикатор почне блимати, і ви почуєте звук запуску, який вказує на те, що робот 123 увімкнено та готовий до кодування.

Торкніться до коду

Ви можете розпочати кодування робота 123, натиснувши одну з п’яти сенсорних кнопок на його екрані:

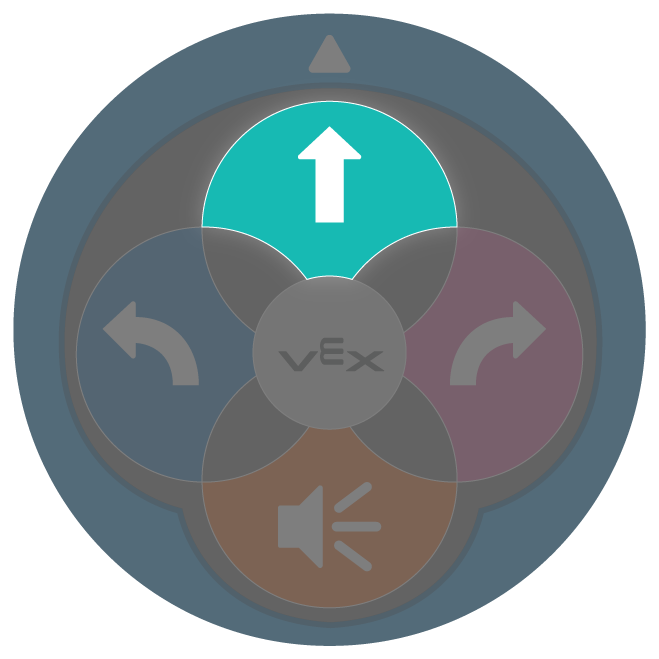

Кнопка переміщення на передній панелі робота 123 виділена.

Кнопка «Перемістити» переміщує робота 123 вперед на один «крок».

Права кнопка праворуч від робота 123 виділена.

Кнопка «Праворуч» повертає робота 123 на 90 градусів праворуч.

Кнопка звуку на задній панелі робота 123 виділена.

Кнопка «Звук» змушує робот 123 відтворювати звуковий сигнал.

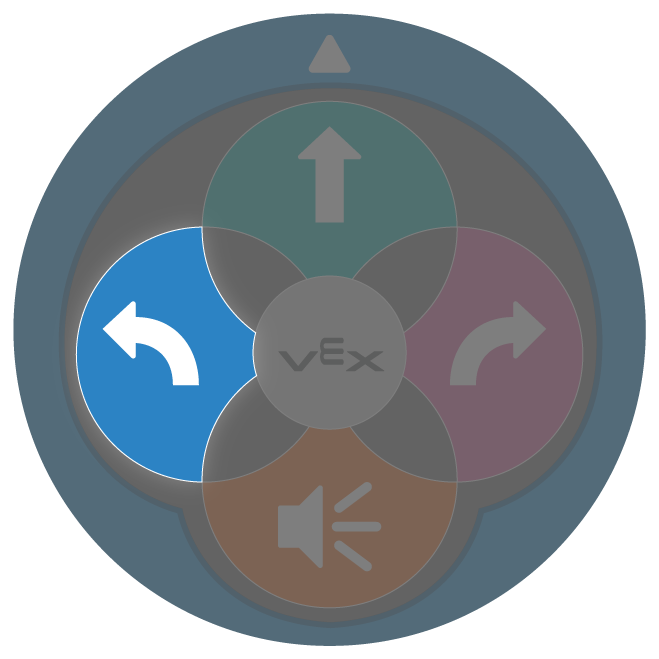

Ліва кнопка зліва від робота 123 виділена.

Кнопка «Ліворуч» повертає робота 123 на 90 градусів ліворуч.

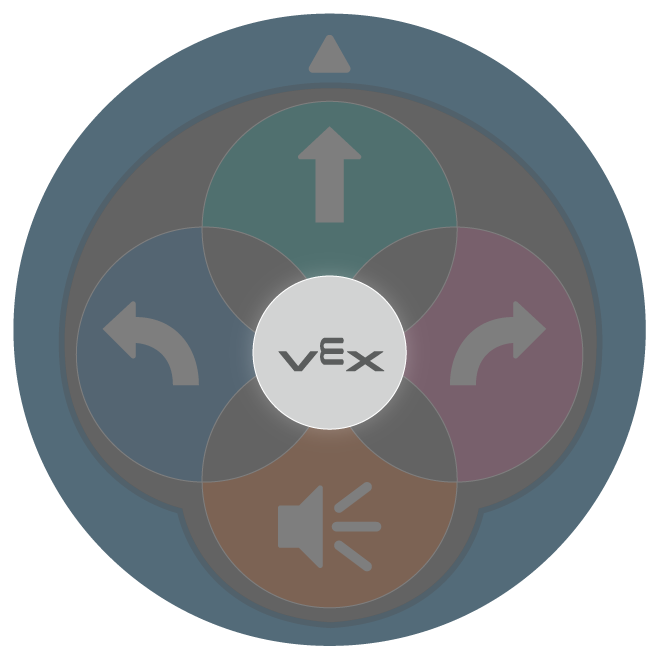

Кнопка «Пуск» у центрі робота 123 виділена.

Кнопка Start виконує закодовані вами дії в тому порядку, у якому ви натискали сенсорні кнопки.

Стерти проект

Потрясіть робота 123, доки він не видасть звук, щоб стерти проект, як показано на цій анімації.

Вимкніть робота

Щоб вимкнути робота 123, натисніть і утримуйте кнопку «Пуск» протягом 3 секунд, доки індикатор не загориться жовтим і він не видасть звук, як показано на цій анімації.

123 Кодувальник

Картки Coder і Coder пропонують безекранний метод для кодування 123 Robot.

Встановлення батарей у кодер

Вигляд VEX Coder ззаду з відкрученою кришкою батарейного відсіку та 2 встановленими батареями AAA.

Спочатку встановіть батарейки в кодер. Використовуйте невелику викрутку, щоб відчинити дверцята акумулятора на задній панелі кодера, і встановіть 2 батареї AAA. Перейдіть сюди , щоб дізнатися більше про встановлення акумуляторів і використання кодера.

Вмикаємо кодер

Щоб увімкнути Coder, натисніть кнопку «Пуск», як показано на анімації.

Сполучення кодера

Щоб створити пару між роботом 123 і кодером, натисніть кнопки «Пуск» і «Стоп» на кодері та сенсорні кнопки «ліворуч» і «праворуч» на роботі 123 протягом п’яти секунд, доки робот 123 не відтворить звук, а його індикатор не почне блимати білим синхронно із зеленим світлом на кодері, як показано на цій анімації.

Використання кодера

Вставте картки Coder з правого боку, посунувши їх у слот Coder під захисною кришкою, як показано на цій анімації.

Верхня частина кодера з виділеною кнопкою «Пуск».

Коли всі потрібні картки кодера буде вставлено, натисніть кнопку «Пуск», щоб розпочати проект на 123 Robot.

Якщо будь-який слот картки Coder не світиться зеленим, див. статтю «Усунення несправностей бібліотеки Coder VEX , щоб отримати додаткові відомості.

Вимкнення кодера

Щоб вимкнути Coder, натисніть і утримуйте кнопку Stop, доки індикатор у верхній частині Coder не вимкнеться, як показано на цій анімації.

Код VEX 123

VEXcode 123 — це блокова платформа кодування, яку ви та ваші учні можете використовувати для програмування робота 123. Використовуйте його онлайн за code123.vex.com або завантажте з code.vex.com.

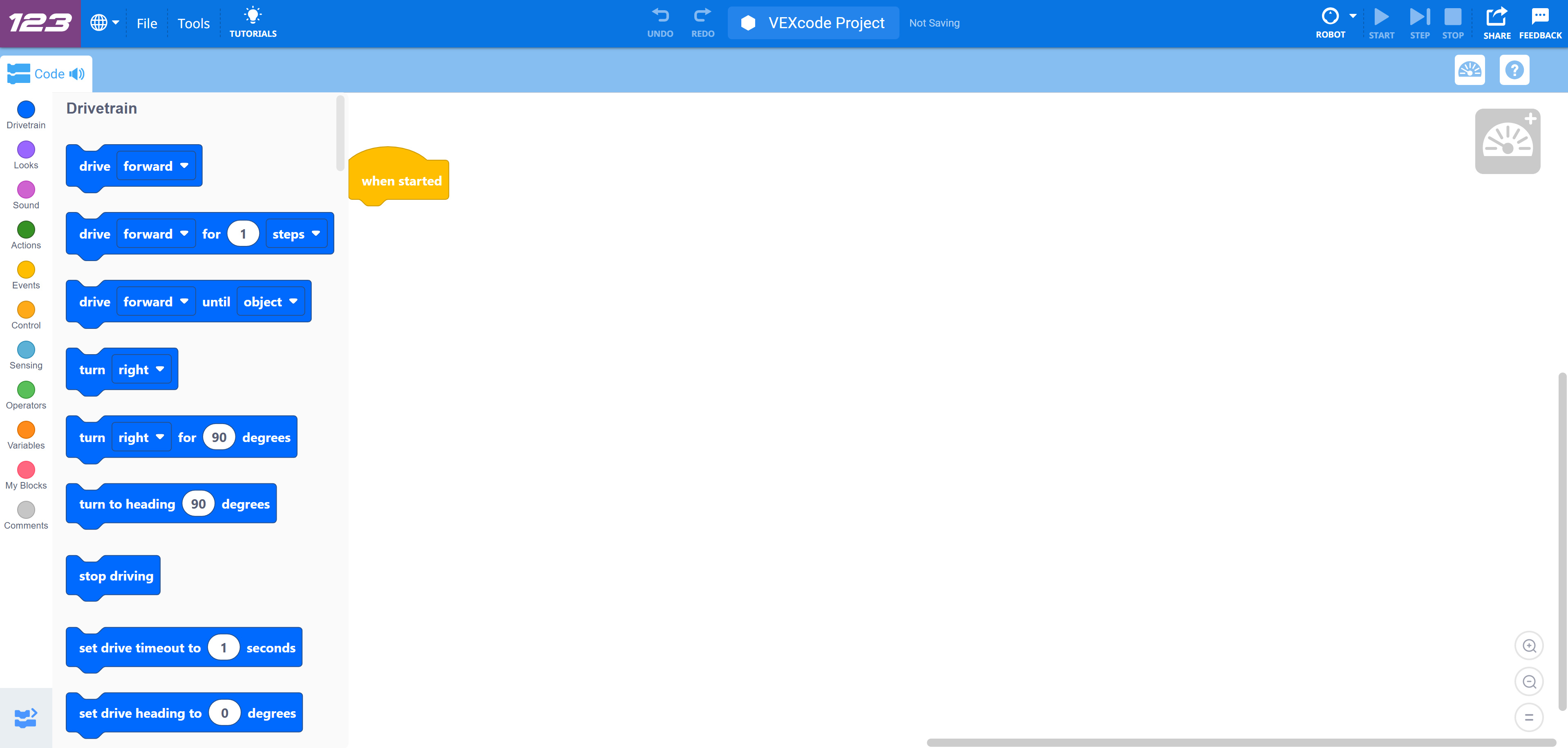

Робоча область VEXcode 123 із жовтим блоком «коли запущено» в області кодування та списком синіх блоків трансмісії ліворуч, включно з параметрами руху вперед, повороту праворуч і зупинки руху. Верхнє меню показує проект VEXcode та елементи керування для запуску та збереження коду.

Щоб отримати інформацію про те, як встановити VEXcode 123 на свій пристрій, перейдіть сюди.

123 Кільце мистецтва робота

Три приклади дизайну Art Ring на 123 роботах: один із зображенням монстра, один із зображенням фламінго та один із зображенням вітрильника.

Art Ring — це насадка, призначена для того, щоб ви та ваші учні могли додати творчі елементи до робота 123.

Щоб дізнатися більше про те, як користуватися Art Ring, перейдіть сюди.

Додаткові ресурси

Щоб дізнатися більше про те, як використовувати VEX 123 у своєму класі, перейдіть сюди.

Щоб дізнатися, як використовувати додаток VEX Classroom для керування декількома 123 роботами одночасно, перейдіть сюди.
