Огляд VEXcode Pro V5 – Бібліотека VEX

The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

VEXcode Pro V5 надає користувачам автентичний досвід програмування, коли вони стають більш досвідченими програмістами. Незалежно від того, чи переходите ви з блочної мови, чи є досвідченим текстовим програмістом, наступна стаття охопить основні функції інтерфейсу користувача VEXcode Pro V5.

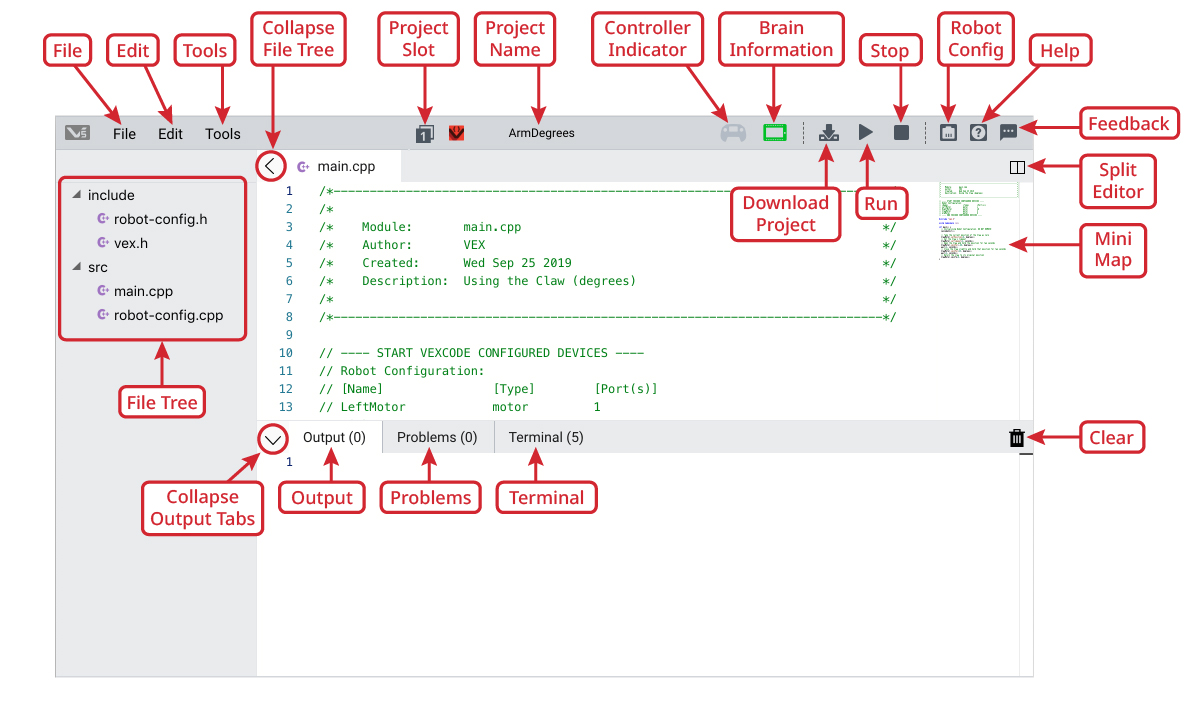

Знімок екрана текстового інтерфейсу користувача VEXcode V5, який демонструє різні блоки програмування та інструменти для програмування робототехніки, призначені для навчальних посібників у категорії робототехніки V5.

вікна

Знімок екрана меню «Файл» у VEXcode V5, де відображаються параметри для створення, відкриття, збереження та експорту файлів, а також додаткові налаштування та інструменти для користувачів у розділі посібників V5.

Мак

Знімок екрана меню «Файл» на комп’ютері Mac, де відображаються різні параметри файлу, як-от «Новий», «Відкрити», «Зберегти» та «Друкувати», що стосується навчальних посібників V5.

Вибір «Файл» відкриває меню «Файл» із такими параметрами:

вікна

Знімок екрана меню «Редагувати» у Vex V5, де показано різні параметри для редагування налаштувань і конфігурацій проекту, що стосуються навчальних посібників із використання програмного забезпечення робототехніки Vex.

Мак

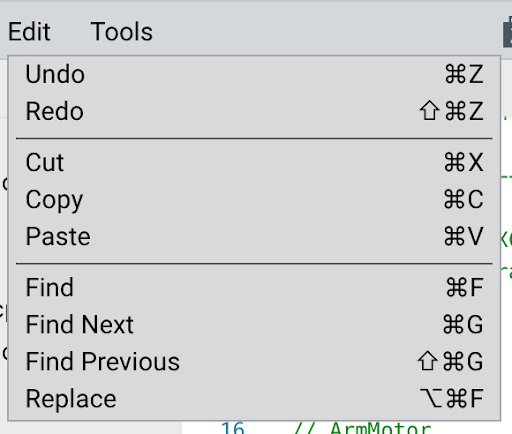

Знімок екрана меню «Редагувати» на комп’ютері Mac, де показано різні параметри редагування в програмному забезпеченні V5, зокрема функції вирізання, копіювання, вставлення, скасування та повторення.

Вибір «Редагувати» відкриває «Редагувати» меню параметрів редагування

вікна

Знімок екрана меню «Інструменти» у програмному забезпеченні VEX V5, де відображаються різні параметри інструментів для користувачів, у тому числі інструменти програмування та конфігурації, призначені для допомоги в навчанні з робототехніки.

Мак

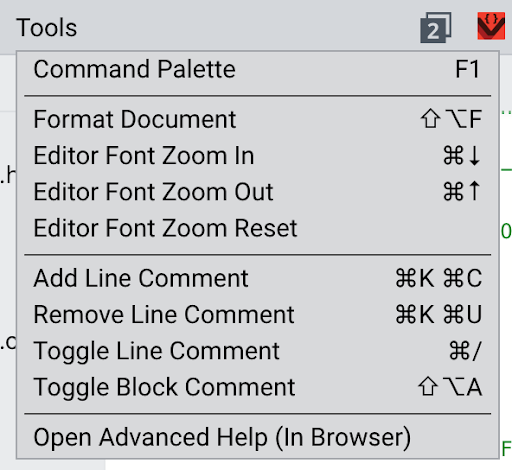

Знімок екрана меню «Інструменти» у програмному забезпеченні VEX V5, на якому відображаються різні параметри інструментів і функції, якими користувачі можуть користуватися та використовувати в посібниках.

Вибір «Інструменти» відкриває меню «Інструменти» із наведеними нижче параметрами

Згорнути дерево файлів мінімізує панель дерева файлів, щоб збільшити область редагування.

Знімок екрана підручника з описом категорії V5, який демонструє різні слоти та їх конфігурації у візуальному форматі.

Слот проекту дозволяє користувачам вибрати один із восьми слотів на Brain, куди буде завантажено проект.

Знімок екрана, на якому показано параметр «Увімкнути експерт» у програмному забезпеченні Vex Robotics, ілюструючи процес для користувачів у розділі посібників V5.

Назва проекту дозволяє користувачам призначати назву проекту для зручного використання.

Якщо натиснути «Назва проекту», відкриються відомості про проект, де можна натиснути, щоб увімкнути експертні параметри.

Індикатор контролера буде сірим, якщо контролер не підключено, оранжевим, якщо підключено, але немає радіозв’язку з мозком, і зеленим, якщо підключено до мозку.
Інформація про мозок показує, чи мозок робота V5 підключено (зелений) до інтерфейсу користувача, чи не підключено (сірий) чи потребує оновлення (зелений мозок із помаранчевим попереджувальним трикутником).

Знімок екрана процесу компіляції VEX V5, на якому показано інтерфейс і елементи коду, які використовуються в програмуванні для навчальних посібників з робототехніки.

Завантажити проект — це кнопка, яка з’являється, коли мозок підключено, щоб користувачі могли завантажити проект у мозок.

Примітка. Коли мозок не підключено, кнопку «Завантажити» замінено кнопкоюBuild, як показано тут:

Run дозволяє користувачеві запустити проект через інтерфейс користувача після того, як його вже завантажено на робота.
Stop дозволяє користувачеві зупинити проект через інтерфейс користувача.
Robot Config відображає конфігурацію робота, щоб користувачі могли додавати, видаляти та змінювати пристрої, включені до збірки робота.
Довідка надає користувачеві індивідуальну довідку щодо команд та/або надає довідник команд.
Feedback дозволяє користувачам оцінювати свій досвід роботи з інтерфейсом користувача та надсилати повідомлення VEX безпосередньо.
Розділений редактор використовується для розділення екрана редагування таким чином, щоб інтерфейс користувача мав дві вкладки для перегляду двох різних файлів у межах проекту або перегляду різних частин одного файлу.
Міні-карта показує користувачам, яка частина вихідного файлу зараз відображається у вікні редактора, і дозволяє швидко прокручувати весь файл, перетягуючи виділену частину.
Дерево файлів надає користувачам список папок і їхніх файлів, які використовуються в проекті, щоб користувачі могли вибрати вхідний файл, який вони бажають редагувати.
Collapse Output Tabs мінімізує вкладки виведення, щоб збільшити область редагування.
Вихідні дані містять інформацію про збереження, компіляцію та згенеровані помилки.
Проблеми містить список помилок, попереджень та інформацію про проблеми.
Термінал відображає текст, надрукований із проекту користувача, який працює на мозку, коли мозок підключено через пряме USB або контролер. Це також дозволяє користувачеві надсилати текст до проекту, що працює в мозку, коли підключено.
Clear дозволяє користувачеві видаляти повідомлення з дисплеїв виведення та терміналу.
