Підключення 6-осьової роботизованої руки до веб-версії VEXcode EXP – Mac – Бібліотека VEX

Щоб підключити 6-осьову роботизовану руку до VEXcode EXP, вам потрібно спочатку увімкнути 6-осьову руку, і напряму підключити 6-осьову руку до комп’ютера.

Діаграма, що ілюструє процес підключення 6-осьового важеля в програмі Career and Technical Education, показує помічені компоненти та інструкції з підключення для правильного налаштування.

Відкрийте codeexp.vex.com і відкрийте новий проект Arm Blocks або Text.

Діаграма, що ілюструє процес підключення 6-осьового кронштейна в професійно-технічній освіті, показує позначені компоненти та проводку для правильного налаштування.

Піктограма 6-осьового важеля у верхньому правому куті екрана буде білою, показуючи, що 6-осьовий важіль наразі не підключено. Виберіть цей значок.

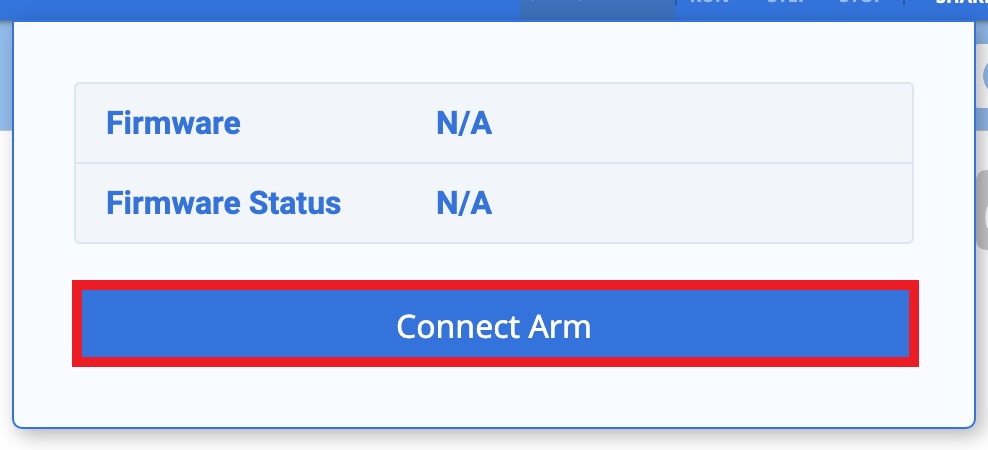

Після вибору відкриється нове вікно. ВиберітьConnect Arm , щоб розпочати підключення вашого 6-Axis Arm до VEXcode EXP.

Схема, що ілюструє процес з’єднання 6-осьового важеля в програмі Career and Technical Education, містить позначені компоненти та покрокові інструкції зі складання.

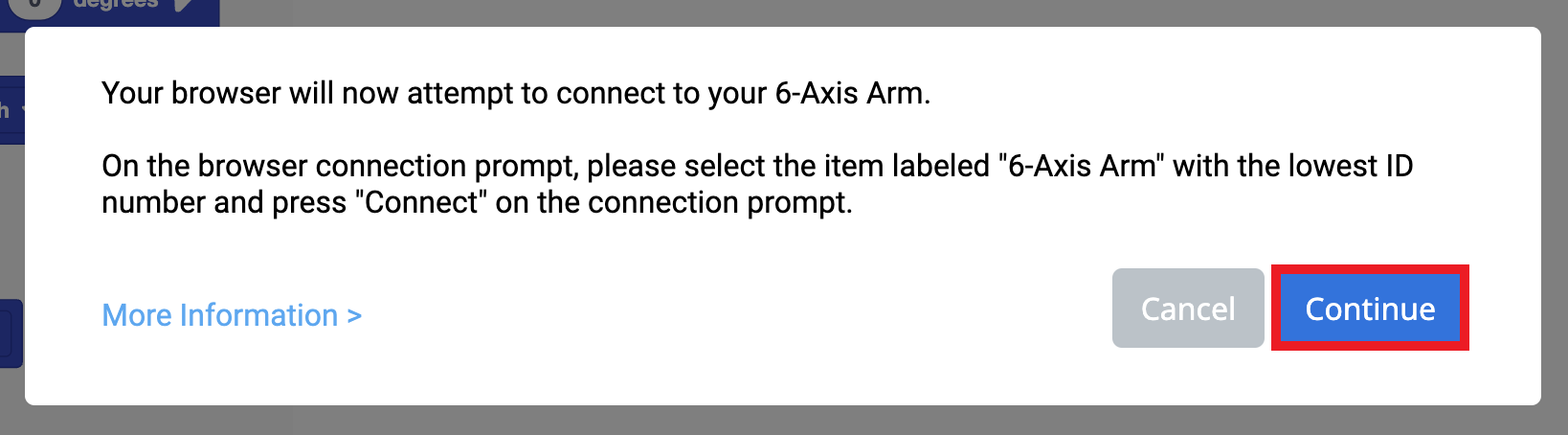

ВиберітьПродовжити.

Діаграма, що ілюструє процес підключення 6-осьового кронштейна в програмі Career and Technical Education, містить позначені компоненти та інструкції з підключення для правильного налаштування.

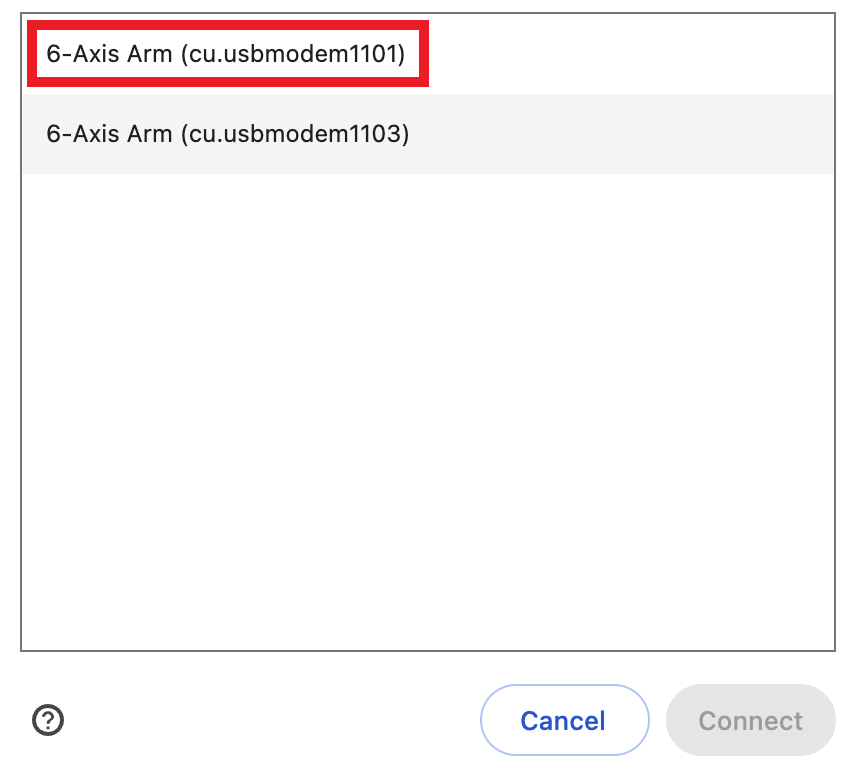

Виберіть порт із найменшим номером. На цьому знімку екрана1101менше, ніж1103, тому його вибрано.

Діаграма, яка показує, як підключитися до 6-осьового важеля в програмі Career and Technical Education, ілюструє необхідні компоненти та з’єднання для правильного налаштування.

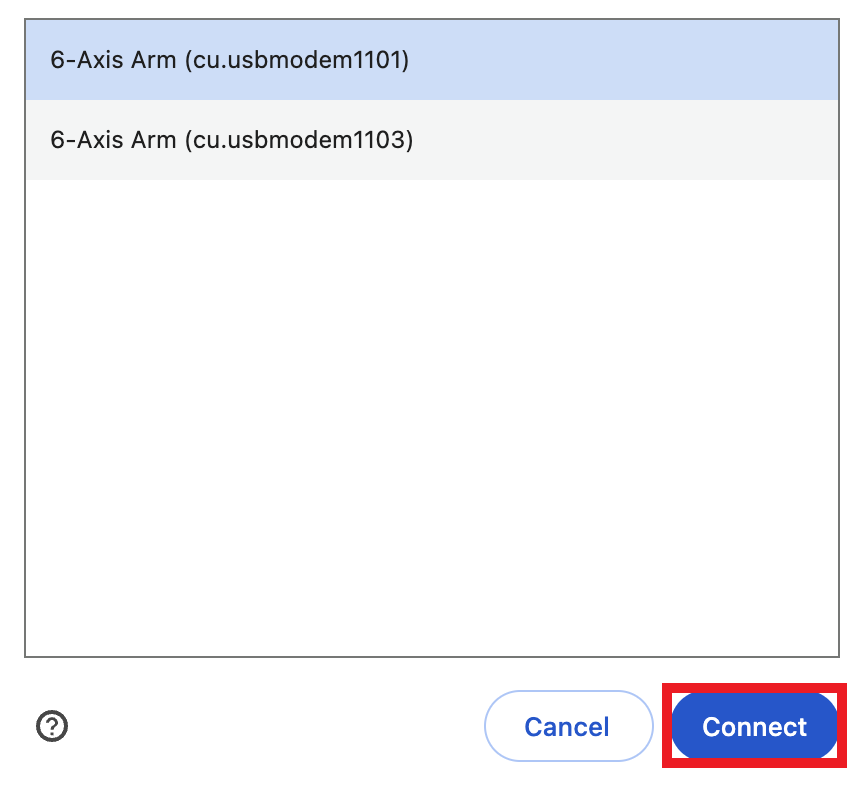

Після виділення правильного порту виберіть Connect щоб завершити підключення 6-осьового кронштейна.

Діаграма, що ілюструє, як під’єднати 6-осьовий важіль у професійно-технічній освіті, показуючи позначені компоненти та точки з’єднання для правильного налаштування.

Тепер на веб-сторінці піктограма 6-осьового кронштейна стане зеленою, це означає, що 6-осьовий кронштейн успішно підключено та його мікропрограмне забезпечення оновлено.

Якщо піктограма 6-осьового плеча помаранчева, це означає, що мікропрограма застаріла. Прочитайте цю статтю, щоб дізнатися, як оновити мікропрограму вашої 6-осьової роботизованої руки.
